Провод ПВ3: технические характеристики, конструкция, применение
Для передачи электроэнергии в электрических сетях используются различные марки кабельно-проводниковой продукции. Среди которых особой популярностью пользуется провод ПВ3. Он применяемый в различных сферах, как народного хозяйства и промышленности, так и для бытовых нужд. Чтобы разобраться в особенностях данного типа провода, рассмотрим его маркировку и конструкцию.
Расшифровка маркировки ПВ
Основные особенности строения ПВ3 можно узнать из его заводской маркировки. Согласно общепринятым принципам ПВ-3 расшифровывается следующим образом:
- Отсутствие буквы А перед маркировкой свидетельствует о том, что в качестве токоведущего элемента в нем используются медные жилы;
- Буква П обозначает, что это именно провод, а не кабель;
- Буква В говорит о том, что изоляционный слой изготавливается из поливинилхлорида или производной винила;
- Цифра 3 указывает на класс гибкости провода.
Касательно класса гибкости следует отметить, что всего выделяют шесть классов, в которых первый – наименее гибкий, а шестой самый гибкий провод. Поэтому ПВ3 обладает средней гибкостью среди остальных марок. Уровень гибкости обеспечивается за счет конструктивных особенностей провода.
Рассмотрите пример маркировки ПВ-3-2,5, он говорит о том, что данная марка провода является медной, с одним слоем виниловой изоляции, имеет третью категорию гибкости и сечение жилы 2,5 мм
Современный аналог.

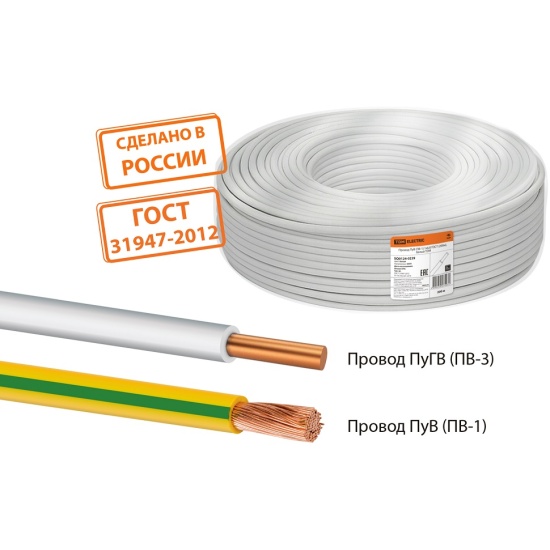

Сегодня вы можете встретить отечественный аналог ПВ3 – это провод ПуГВ. Первый из них изготавливается на основании еще советского стандарта ГОСТ 6323-79, второй выпускается на основании более нового ГОСТ 31947-2012. Разница только в том, что ПуГВ обладает повышенной гибкостью, в сравнении с ПВ3, а в остальном они полностью идентичны.
Конструкция
Конструктивно данная марка провода представляет собой одну жилу изготовленную из нескольких медных проволок, которая покрыта слоем поливинилхлоридной изоляции.
Пример конструктивного исполнения ПВ3 представлен на рисунке 1:
Цветовая маркировка изоляции может отличаться в зависимости от конкретной цели, для которой используется сам провод. К примеру, при установке ПВ3 для PE проводника в цепь заземления расцветка изоляции должна иметь желто-зеленый окрас. Если ПВ3 устанавливается в качестве нулевого проводника, то выбирается синий цвет изоляции. На практике существует огромный выбор окраски для ПВ3.
Рис. 2: цветовая маркировка ПВ3В жиле может использоваться несколько проволок определенного сечения, от соотношения которых и зависит обеспечиваемая гибкость всего изделия. На рисунке ниже приведены различные марки ПВ, которые отличаются именно таким соотношением:
Рис. 3: зависимость гибкости от количества проволокВ состав жилы ПВ3 могут входить не менее 7 проволок максимальный предел их количества и толщины ограничивается только модельным рядом производителя, так как чаще всего он варьируется до 50 проволок в жиле.
Преимущества и недостатки
В сравнении с другими вариантами кабельно-проводниковой продукции провод ПВ3 обладает рядом весомых преимуществ:
- Средний уровень гибкости – обеспечивает достаточно широкую сферу для применения ПВ3 – может использоваться как установочный провод для монтажа электрических систем, подключения оборудования, для электроснабжения устройств освещения и различных бытовых нужд.
- Обладает хорошей устойчивостью к воздействию внешних факторов – отлично справляется с атмосферными явлениями, перепадами температур, механическими ударами, влагой, предотвращает возникновение и развитие плесени и т.д.
- В состав изоляции включаются антипирены – вещества, приводящие к самостоятельному затуханию. За счет чего в случае искрения провод ПВ3 не загорится, а лишь оплавиться. В случае воздействия открытых очагов огня, изоляция также не будет поддерживать горение, чем обеспечивается возможность его использования в пожароопасных помещениях.
- Относительно невысокая стоимость марки ПВ3 на рынке, что делает его гораздо более привлекательным, в сравнении с другими проводами и кабелями.
- Не боится грызунов – за счет обработки отпугивающей пропиткой, практически не подвергается разрушению со стороны вредителей.
Среди недостатков провода ПВ3 следует выделить только один слой изоляции, которого часто оказывается недостаточно, при определенных условиях прокладки. В таких ситуациях в дополнение к имеющемуся диэлектрику необходимо приспосабливать дополнительные гофры, трубки или кабель-каналы.
Вторым недостатком ПВ3 является механическая «память» самой жилы. Если вы придадите ей форму при подключении, то после какого-то периода эксплуатации перекручивать концы и менять их положение крайне нежелательно, так как проволока становиться хрупкой.
Технические характеристики
Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи.
Рассмотрите их все:
- Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода. Рис. 4: радиус изгиба
- Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
- Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
- Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
- Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
- Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
- Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.

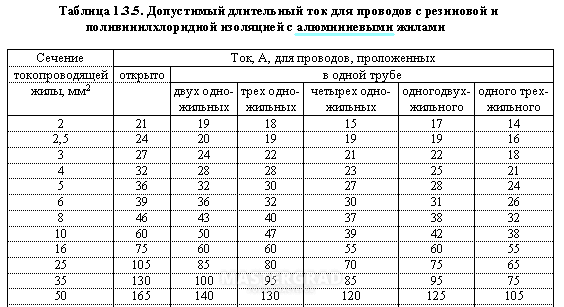

При этом изоляция сохраняет диэлектрические и механические параметры.Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.
| Номинальное сечение (мм2) | Минимальное число проволок в жиле (шт) | Наружный диаметр провода (мм) | Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20°С. (МОм/км) |
| 0,5 | 7 | 2,0 | 39,6 |
| 0,75 | 7 | 2,2 | 25,5 |
| 1,0 | 7 | 2,3 | 21,8 |
| 1,5 | 7 | 2,8 | 14,0 |
| 2,0 | 15 | 3,1 | 9,97 |
| 2,5 | 19 | 3,5 | 8,05 |
| 4,0 | 19 | 4 | 4,89 |
| 6,0 | 19 | 4,6 | 3,11 |
| 10 | 49 | 6,3 | 2,0 |
| 16 | 49 | 7,5 | 1,21 |
| 25 | 77 | 9,9 | 0,809 |
| 35 | 105 | 10,9 | 0,551 |
| 50 | 144 | 13,3 | 0,394 |
| 210 | 15,5 | 0,277 | |
| 95 | 285 | 17,6 | 0,203 |
| 120 | 360 | 19,5 | 0,162 |
| 150 | 444 | 21,2 | 0,129 |
| 185 | 555 | 23,8 | 0,104 |
| 240 | 760 | 27,1 | 0,0808 |
Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить.
Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.
Применение
Благодаря широкому спектру моделей с различным сечением и количеством проволок в жиле, ПВ3 отлично подходит для различных сфер и промышленности, и народного хозяйства. В целом установочный ПВ-3 применяется для:
- Бытовых нужд – при монтаже электропроводки в квартире, гараже, переносе узлов подключения, изготовлении удлинителей и для других целей.
- Промышленных – для изготовления проводки на предприятиях, подключения осветительной аппаратуры, специального оборудования, мощных потребителей и т.д.
- Для линий коммуникации с рабочей частотой в сети не больше 400Гц.
Отличительной особенностью данного провода является высокая устойчивость к атмосферным и другим видам воздействия, за счет чего он используется и для наружной прокладки.
Основные производители
При покупке кабельно-проводниковой продукции важно получить заданные параметры, способные обеспечивать номинальные условия работы системы.
В противном случае можно столкнуться с проблемой недостаточного сечения или несоответствия климатического исполнения, когда подключенный провод или кабель начнет перегреваться и приведет к перегоранию линии. Поэтому так важно приобретать ПВ3 только у проверенных производителей. Среди хорошо зарекомендовавших себя заводов следует выделить:
- ТД Альянс Кабель;
- Спецкабель;
- Москабельмет;
- Межрегиональная торгово-промышленная компания.
Если вы только собираетесь купить провод ПВ3, обратите внимание на продукцию вышеперечисленных заводов. Если же у вас уже имеется марка провода ПВ3 какого-то другого производителя, и вы хотите использовать ее в электромонтажных работах, лучше проверить ее сечение и качество изоляции. Как выполнить проверку сечения жилы в домашних условиях вы можете узнать из соответствующей статьи на нашем сайте: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.
Видео по теме
youtube.com/embed/gjLvIqrNCdQ?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Провод ПВ3 95 — Цены, диаметр, вес и др. характеристики
Кабельная энциклопедия → Провода установочные → Провод ПВ3
ГОСТ 6323-79
ПВ3 10
ПВ3 2,5
ПВ3 35
Расшифровка
П
В
3
95
провод
изоляция из ПВХ пластиката
3 класс гибкости провода
номинальное сечение жилы 95 мм 2
Конструкция
1. Одна многопроволочная медная токопроводящая жила номинальным сечением 95 мм2, соответствующая 3 классу по ГОСТ 22483-2012.
2. Одно- или двухслойная изоляция из ПВХ пластиката суммарной номинальной толщиной 1,6 мм.
Технические характеристики
| Номинальное переменное напряжение | 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 15 мин |
| Длительно допустимая токовая нагрузка | 330 А |
| Сопротивление изоляции при 20 °С | не менее 1 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,0032 МОм·км |
| Строительная длина | не менее 100 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 70 °C |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50. ..+70 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 985,0 кг/км |
| Наружный диаметр | 19,0 мм |
| Минимальный барабан | № 8 — 130 м № 8а — 225 м № 10 — 500 м № 12 — 815 м № 14 — 1570 м № 14а — 865 м № 16 — 875 м № 16а — 880 м № 17а — 2540 м № 17 — 2120 м № 18 — 2306 м № 18а — 3090 м № 18б — 2820 м |
Макс. длина в бухте | 50 м |
| Калькулятор массы | км → 0 кг |
Купить из наличия
| ПВ3 95 | Екатеринбург | 0,561 | км |
| ПВ3 95 | Волгоград | 0,495 | км |
| ПВ3 95 | Красноярск | 0,290 | км |
| ПВ3 95 | Тюмень | 0,209 | км |
| ПВ3 95 | Москва | 0,199 | км |
| показать ещё 9 ↓ | |||
| ПВ3 95 | Казань | 0,183 | км |
| ПВ3 95 | Нижний Новгород | 0,071 | км |
| ПВ3 95 | Челябинск | 0,065 | км |
| ПВ3 95 | Ярославль | 0,046 | км |
| ПВ3 95 | Алматы | 0,036 | км |
| ПВ3 95 | Санкт-Петербург | 0,010 | км |
| ПВ3 95 | Уфа | 0,009 | км |
| ПВ3 95 | Златоуст | 0,005 | км |
| ПВ3 95 | Ижевск | 0,003 | км |
Производители
| ООО «Кабельный завод «Алюр», Великие Луки |
| ОАО «Беларускабель», Мозырь |
| ТОО «КазЭлектроМаш», Семипалатинск |
| АО «Казэнергокабель», Павлодар |
| ООО «Камский кабель», Пермь |
| показать ещё 6 ↓ |
| ООО «ККФ», Красноярск |
| ООО «Рыбинсккабель», Рыбинск |
| АО «Самарская кабельная компания», Самара |
| ООО «Сарансккабель», Саранск |
| ОАО «Щучинский завод «Автопровод», Щучин |
| ООО «Энергокомплект МФ», Домодедово |
Цены из заявок
Уже 30 дней нет предложений на ПВ3 95.
Кабельные муфты
Мы не знаем муфты для ПВ3 95. Попробуйте подобрать муфту по характеристикам.
ServiceSolar® (PV) | РПВУ90
Описание
Одножильная медная жила, многопроволочная, с изоляцией из влаго- и термостойкого, химически сшитого полиэтилена. ServicePRO-X ® Изоляция — смазка для вытягивания не требуется (#6 AWG и больше) . Номинальное напряжение 1 кВ/2 кВ соответствует жестким требованиям бестрансформаторных инверторов на фотоэлектрических панелях (солнечных) . Доступны разные цвета.
Приложение
Подходит для использования в качестве соединительной проводки на солнечных панелях в заземленных или незаземленных системах, как определено в применимых частях Национального электротехнического кодекса (NEC) NFPA 70, таких как статья 690.31(A). Подходит для использования в сухих системах с температурой 105°C. Также подходит для использования в цепях с малыми утечками, требующих диэлектрической проницаемости 3,5 или менее (для больниц) .
Стандарты
Стандарты ASTM: B-3 (мягкий или отожженный), B-8 (концентрическая скрутка)
B787 (комбинированная жила)
UL 44 RHW-2, UL 854 USE-2 и UL 4703 Провод PV
C(UL) RPVU90 1 кВ/2 кВ: CSA C22.2 #271 -65 ICEA S-8 /NEMA WC-70
Класс огнестойкости: FV1, CT Использование (1/0 AWG и больше)
Номинальная температура при 90°C Влажная/сухая, холодная температура при -40°C
Устойчивость к солнечному свету, стойкость к бензину и маслу II
Прямое захоронение
Соответствует RoHS
Запросить предложениеЗагрузить спецификацию
Часть номер | Размер (AWG или KCMIL) | Стоя (№.) | Номинальный диаметр Общий (дюймы) | Прибл. (фунт. | 60 | 0,19 | 25 | 35† |
PV14BK-C | 14 | 19 | 60 | 0.19 | 25 | 35† | ||
PV12BK | 12 | 7 | 60 | 0.21 | 34 | 40† | ||
PV12BK-C | 12 | 19 | 60 | 0. | 34 | 40† | ||
PV10BK | 10 | 7 | 60 | 0.24 | 48 | 55† | ||
PV10BK-C | 10 | 19 | 60 | 0.24 | 48 | 55† | ||
PV8BK | 8 | 7 | 75 | 0,29 | 75 | 80 | ||
PV8BK-C | 8 | 19 | 75 | 0. | 75 | 80 | ||
PV6BK | 6 | 7 | 75 | 0.33 | 109 | 105 | ||
PV4BK | 4 | 7 | 75 | 0.38 | 162 | 140 | ||
PV3BK | 3 | 7 | 75 | 0. | 198 | 165 | ||
PV2BK | 2 | 7 | 75 | 0.43 | 243 | 190 | ||
PV1BK | 1 | 19 | 95 | 0,51 | 316 | 220 | ||
PV1/0BK | 1/0 | 19 | 95 | 0. | 389 | 260 | ||
PV2/0BK | 2/0 | 19 | 95 | 0.59 | 481 | 300 | ||
ПВ3/0БК | 3/0 | 19 | 95 | 0.64 | 595 | 350 | ||
PV4/0BK | 4/0 | 19 | 95 | 0. | 738 | 405 | ||
PV250BK | 250 | 37 | 110 | 0,79 | 875 | 455 | ||
PV300BK | 300 | 37 | 110 | 0,85 | 1 037 | 500 | ||
PV350BK | 350 | 37 | 110 | 0. | 1,198 | 570 | ||
PV400BK | 400 | 37 | 110 | 0.94 | 1,358 | 615 | ||
PV500BK | 500 | 37 | 110 | 1.02 | 1,676 | 700 | ||
PV600BK | 600 | 61 | 125 | 1. | 2,021 | 780 | ||
PV750BK | 750 | 61 | 125 | 1,24 | 2,497 | 885 | ||
† Защита от перегрузки по току для элементов, отмеченных обелиском (†), не должна превышать 15 ампер для № 14 AWG, 20 ампер для № 12 AWG и 30 ампер для № 10 AWG согласно сноске NEC 310-17. ПРИМЕЧАНИЕ. Соединительный провод фотоэлектрического модуля для использования с кабельным каналом или без него в соответствии со статьей 69 систем электропроводки.0 в Национальном электротехническом кодексе (NEC), NFPA 70. ПРИМЕЧАНИЕ. Приведенные данные являются приблизительными и зависят от стандартных отраслевых допусков. | ||||||||
Вес нетто
21
29
40
55
70
90
14
Сопутствующие товары
Артикул № PV-600-3/0, SunGuard XLPE Copper, 1/проводник Фотогальванический провод 600 В, тип UL PV/RHH или RHW-2 или 600 В USE-2 или c(UL ) RWU90, 1 кВ 90°C
Запрашивать информацию
Области применения
600 В: Для использования в заземленных и незаземленных фотогальванических системах питания, на открытом воздухе, в кабелепроводах или непосредственно в земле в соответствии с NEC.
Строительство
- Многопроволочные неизолированные и луженые медные жилы по ASTM B-3, B-8. Изоляция из химически сшитого полиэтилена
- .
- Доступные цвета: черный, зеленый, белый, красный.
- Печать с одной стороны контрастной краской. Экструдированная полоса и другие цвета доступны по запросу.
Стандарты
Отраслевые стандарты:
- UL 4703 Тип PV
- Национальный электротехнический кодекс (NEC)
- ICEA S-95-658/NEMA WC70
- UL 44, тип RHH или RHW-2
- UL 854, тип USE-2 для 600 В
- c(UL) RWU90 1 кВ (-40°C)
Другие соответствия:
- EPA 40 CFR, часть 261 для содержания вымываемого свинца в соответствии с TCLP
- Приемлемый OSHA
- Соответствие RoHS, защита от солнечных лучей, газо- и маслостойкость II
Опция:
Соответствие UL 1581 VW-1 доступно по запросу
19 многожильных проводов доступны по запросу
Упаковка:
Материал нарезан по длине и поставляется на деревянных барабанах, не подлежащих возврату
- Технические характеристики
| Проводник Размер (AWG/тыс. мил) | Н/Д 3/0 |
| Скрутка | Н/Д 19 |
| Номинальный Проводник Н.Д. (дюймы) | Н/Д 0,46 |
| Номинальный Проводник Н.Д. (мм) | Н/Д 11,68 |
| Минимум Средний Изоляция Толщина (дюймы) | Н/Д 0,095 |
| Минимум Средний Изоляция Толщина (мм) | Н/Д 2,41 |
| Номинальный Кабель Диаметр (дюймы) | Н/Д 0,658 |
| Номинал Кабель Диаметр (мм) | Н/Д 16,71 |
| Медь Масса (фунт/тыс.фут) | Н/Д 518 |
| Медь Вес (кг/км) | Н/Д 771 |
| Нетто Масса (фунт/метровая фут) | Н/Д 620 |
