Провод пв 3 технические характеристики: Провод ПВ3: технические характеристики, конструкция, применение

Содержание

Провод ПВ3: технические характеристики, конструкция, применение

Для передачи электроэнергии в электрических сетях используются различные марки кабельно-проводниковой продукции. Среди которых особой популярностью пользуется  провод ПВ3. Он применяемый в различных сферах, как народного хозяйства и промышленности, так и для бытовых нужд. Чтобы разобраться в особенностях данного типа провода, рассмотрим его маркировку и конструкцию.

Расшифровка маркировки ПВ

Основные особенности строения ПВ3 можно узнать из его заводской маркировки. Согласно общепринятым принципам ПВ-3 расшифровывается следующим образом:

  • Отсутствие буквы А перед маркировкой свидетельствует о том, что в качестве токоведущего элемента в нем используются медные жилы;
  • Буква П обозначает, что это именно провод, а не кабель;
  • Буква В говорит о том, что изоляционный слой изготавливается из поливинилхлорида или производной винила;
  • Цифра 3 указывает на класс гибкости провода.

Касательно класса гибкости следует отметить, что всего выделяют шесть классов, в которых первый – наименее гибкий, а шестой самый гибкий провод. Поэтому ПВ3 обладает средней гибкостью среди остальных марок. Уровень гибкости обеспечивается   за счет конструктивных особенностей провода.

Рассмотрите пример маркировки ПВ-3-2,5, он говорит о том, что данная марка провода является медной, с одним слоем виниловой изоляции, имеет третью категорию гибкости и сечение жилы 2,5 мм

2.

Современный аналог.

Сегодня вы можете встретить отечественный аналог ПВ3 – это провод ПуГВ. Первый из них изготавливается на основании еще советского стандарта ГОСТ 6323-79, второй выпускается на основании более нового ГОСТ 31947-2012. Разница только в том, что ПуГВ обладает повышенной гибкостью, в сравнении с ПВ3, а в остальном они полностью идентичны.

Конструкция

Конструктивно данная марка провода представляет собой одну жилу изготовленную из нескольких медных проволок, которая покрыта слоем поливинилхлоридной изоляции. Пример конструктивного исполнения ПВ3 представлен на рисунке 1:

Рис. 1: конструкция провода ПВ3

Цветовая маркировка изоляции может отличаться в зависимости от конкретной цели, для которой используется сам провод. К примеру, при установке ПВ3 для PE проводника в цепь заземления расцветка изоляции должна иметь желто-зеленый окрас. Если ПВ3 устанавливается в качестве нулевого проводника, то выбирается синий цвет изоляции. На практике существует огромный выбор окраски для ПВ3.

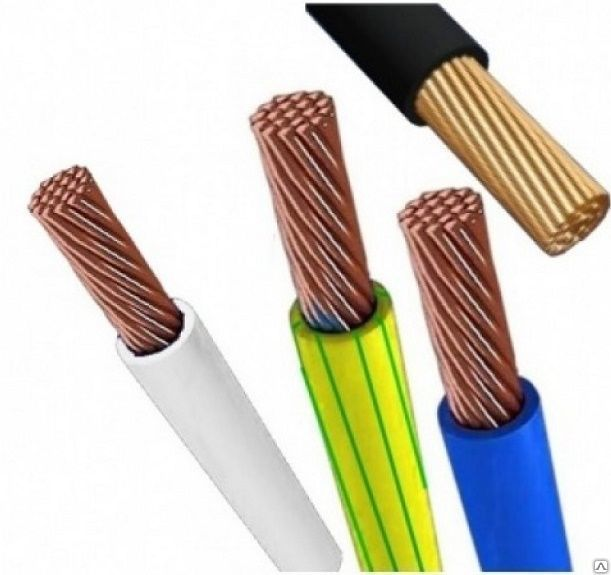

Рис. 2: цветовая маркировка ПВ3

В жиле может использоваться несколько проволок определенного сечения, от соотношения которых и зависит обеспечиваемая гибкость всего изделия. На рисунке ниже приведены различные марки ПВ, которые отличаются именно таким соотношением:

Рис. 3: зависимость гибкости от количества проволок

В состав жилы ПВ3 могут входить не менее 7 проволок  максимальный предел их количества и толщины ограничивается только модельным рядом производителя, так как чаще всего он варьируется до 50 проволок в жиле.

Преимущества и недостатки

В сравнении с другими вариантами кабельно-проводниковой продукции провод ПВ3 обладает рядом весомых преимуществ:

  • Средний уровень гибкости – обеспечивает достаточно широкую сферу для применения ПВ3 – может использоваться как установочный провод для монтажа электрических систем, подключения оборудования, для электроснабжения устройств освещения и различных бытовых нужд.
  • Обладает хорошей устойчивостью к воздействию внешних факторов – отлично справляется с атмосферными явлениями, перепадами температур, механическими ударами, влагой, предотвращает возникновение и развитие плесени и т.д.
  • В состав изоляции включаются антипирены – вещества, приводящие к самостоятельному затуханию. За счет чего в случае искрения провод ПВ3 не загорится, а лишь оплавиться. В случае воздействия открытых очагов огня, изоляция также не будет поддерживать горение, чем обеспечивается возможность его использования в пожароопасных помещениях.
  • Относительно невысокая стоимость марки ПВ3 на рынке, что делает его гораздо более привлекательным, в сравнении с другими проводами и кабелями.
  • Не боится грызунов – за счет обработки отпугивающей пропиткой, практически не подвергается разрушению со стороны вредителей.

Среди недостатков провода ПВ3 следует выделить только один слой изоляции, которого часто оказывается недостаточно, при определенных условиях прокладки. В таких ситуациях в дополнение к имеющемуся диэлектрику необходимо приспосабливать дополнительные гофры, трубки или кабель-каналы.

Вторым недостатком ПВ3 является механическая “память” самой жилы. Если вы придадите ей форму при подключении, то после какого-то периода эксплуатации перекручивать концы и менять их положение крайне нежелательно, так как проволока становиться хрупкой.

Технические характеристики

Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи. Рассмотрите их все:

  • Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода. Рис. 4: радиус изгиба
  • Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
  • Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
  • Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
  • Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
  • Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
  • Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.

Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.

Номинальное сечение

(мм2)

Минимальное число проволок в жиле (шт) Наружный диаметр провода

(мм)

Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20°С.

(МОм/км)

0,5 7 2,0 39,6
0,75 7 2,2 25,5
1,0 7 2,3 21,8
1,5 7 2,8 14,0
2,0 15 3,1 9,97
2,5 19 3,5 8,05
4,0 19 4 4,89
6,0 19 4,6 3,11
10 49 6,3 2,0
16 49 7,5 1,21
25 77 9,9 0,809
35 105 10,9 0,551
50 144 13,3 0,394
70 210 15,5 0,277
95 285 17,6 0,203
120 360 19,5 0,162
150 444 21,2 0,129
185 555 23,8 0,104
240 760 27,1 0,0808

Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить. Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.

Применение

Благодаря широкому спектру моделей с различным сечением и количеством проволок в жиле, ПВ3 отлично подходит для различных сфер и промышленности, и народного хозяйства. В целом установочный ПВ-3 применяется для:

  • Бытовых нужд – при монтаже электропроводки в квартире, гараже, переносе узлов подключения, изготовлении удлинителей и для других целей.
  • Промышленных – для изготовления проводки на предприятиях, подключения осветительной аппаратуры, специального оборудования, мощных потребителей и т.д.
  • Для линий коммуникации с рабочей частотой в сети не больше 400Гц.

Отличительной особенностью данного провода является высокая устойчивость к атмосферным и другим видам воздействия, за счет чего он используется и для наружной прокладки.

Основные производители

При покупке кабельно-проводниковой продукции важно получить заданные параметры, способные обеспечивать номинальные условия работы системы. В противном случае можно столкнуться с проблемой недостаточного сечения или несоответствия климатического исполнения, когда подключенный провод или кабель начнет перегреваться и приведет к перегоранию линии. Поэтому так важно приобретать ПВ3 только у проверенных производителей. Среди хорошо зарекомендовавших себя заводов следует выделить:

  • ТД Альянс Кабель;
  • Спецкабель;
  • Москабельмет;
  • Межрегиональная торгово-промышленная компания.

Если вы только собираетесь купить провод ПВ3, обратите внимание на продукцию вышеперечисленных заводов. Если же у вас уже имеется марка провода ПВ3 какого-то другого производителя, и вы хотите использовать ее в электромонтажных работах, лучше проверить ее сечение и качество изоляции. Как выполнить проверку сечения жилы в домашних условиях   вы можете узнать из соответствующей статьи на нашем сайте: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

Видео по теме

Вывод

Если при изготовлении соблюден ГОСТ провод ПВ3 является удачным решением практически для любых электротехнических задач. Не стоит использовать его только в жарких и особо жарких помещениях. Ведь его температурные характеристики оставляют желать лучшего. Но для остальных помещений провод ПВ3 может стать идеальным решением, особенно в соотношении стоимости и качества.

желто-зеленый, отличия от ПУГВ, сечение и маркировка

Провод марки ПВ-3 сечением 6 мм считается универсальным решением как для соединения силовых агрегатов и приборов, так и для организации линий заземления. Чтобы не перепутать эти связи между собой, предусмотрено цветовое отличие. Преимуществом провода ПВ-3 1х6 является повышенная гибкость, что облегчает монтаж в труднодоступных местах.

Содержание

  1. Конструктивные особенности и расшифровка маркировки
  2. Технические характеристики
  3. Область применения
  4. Отличия ПВ-3 от ПГВ
  5. Условия прокладки проводов
  6. Проверка при покупке

Особенности конструкции и расшифровка маркировки

Провода ПВ-30

различных сечений цельная конструкция из многопроволочной медной жилы и изоляции из поливинилхлорида. В то же время ГОСТ допускает однопроволочную конструкцию, но в магазинах она не встречается из-за ряда недостатков, среди которых малая гибкость и повышенная хрупкость.

Маркировка:

  • П — проволока;
  • Б — изоляция ПВХ;
  • 3 — класс гибкости медной жилы провода.

Изоляция может быть как одноцветной, так и двухцветной. Распространенный тип смешанного цвета – желто-зеленый. Так маркируются провода для организации контуров заземления. Благодаря многопроволочной структуре сердечника изделие обладает высокой проводимостью.

Технические характеристики

Расшифровка наименования провода ПВ3

Желто-зеленый провод ПВ-3 1х6 имеет достаточную прочность для использования в экстремальных условиях. Его изоляция способна выдерживать температуру от -60 до +70 градусов Цельсия. Он невосприимчив к пару или конденсату.

Поливинилхлорид, из которого изготовлена ​​изоляция, не подвержен образованию плесени. Он не горит, а плавится, что позволяет избежать возгорания при превышении допустимой нагрузки и перегреве активной зоны. Преимуществами утеплителя являются прочность, долговечность и непривлекательность для грызунов. Стандартный срок службы 15 лет, после чего свойства провода могут измениться в худшую сторону, и его необходимо заменить.

С поперечным сечением жилы 6 кв.мм. ПВ-3 выдерживает ток до 46 А, если прокладывать отдельно, и до 35 А, если рядом четыре жилы. Вес одного метра такого провода сечением 6 мм2 составляет 0,07 кг.

Сердечник изготовлен только из меди. По ГОСТ использование биметаллических жил недопустимо.

Область применения

Провод может применяться для монтажа квартирной электропроводки

ПВ-3 может применяться при организации бытовых и промышленных электрических сетей. Его универсальность и неприхотливость позволяют использовать его при монтаже квартирной электропроводки, заводских коммуникаций, для подключения электрооборудования в гараже и т. д. Стойкость к пару, влаге и конденсату позволяет использовать этот провод в банях, саунах и других помещениях с высокая температура и влажность.

Двойная изоляция предусматривает применение провода ПВ3 1х25 при прокладке сетей напряжением до 1000 В только внутри помещений. Он не способен получать тепло от медного сердечника, поэтому вероятность его расплавления при перегрузке стремится к нулю. Его недостатком является отсутствие устойчивости к прямым солнечным лучам, поэтому установка на открытом воздухе запрещена.

Отдельно стоит отметить возможность использования проволоки при сборке электрошкафов. Его гибкость и термостойкость как нельзя лучше подходят для создания коротких перемычек между силовыми блоками. При этом концы необходимо обжать с помощью наконечников, соответствующих сечению, во избежание нагрева жилы в месте контакта. При использовании зажимных соединений на концах провода устанавливаются шлейфовые клеммы.

Отличия ПВ-3 от ПГВ

Расшифровка названия провода ПГВ

Маркировки отличаются друг от друга только тем, что описаны в разных ГОСТах, один из которых устарел. Поэтому ПВ-3 и ПуГВ — это один и тот же провод с разными названиями. Первый описан в ГОСТ 6323-79, который уже упразднен. Его заменил второй, его характеристики включены в ГОСТ Р 53768-2010. Основным отличием провода ПГВ от ПВ-3 можно считать более высокий класс гибкости (пятый), появившийся в новом ПГВ. В магазинах ПВ-3 встречается все реже, в связи с тем, что предприятиями он уже не выпускается.

При выпуске ПГВ в состав изоляции вносятся изменения, повышающие ее надежность. В новой модификации появились дополнительные компоненты, имеющие резкий химический запах, отпугивающий крыс и мышей.

ПВХ получил дополнительную стойкость к истиранию, что позволяет использовать эту проволоку в некоторых подвижных конструкциях кратковременного использования.

Условия прокладки провода

Учитывая универсальность ПВ-3, трудно говорить о каких-либо ограничениях при его монтаже. Его необходимо использовать в стационарных установках, так как постоянное движение и изгиб могут повредить медный проводник. Укладка может осуществляться в специальные кабель-каналы, гильзы, лотки и пазы. Сгибается до 90 градусов допускается с радиусом 5d. При монтаже нескольких проводов ПВ-3 сечением 6 мм2 максимально допустимый ток одновременно снижается. Этот момент следует учитывать при проектировании коммуникаций.

Провод можно использовать для организации временных сетей без дополнительной внешней защиты. При этом он должен быть закреплен скобами или клипсами к неподвижным частям оборудования или стене. Длительная работа в таком режиме может привести к повреждению изоляции и нарушению ее свойств, в результате чего возможен пробой.

Проверка при покупке

Сертификат соответствия на провод

Наводнение рынка поддельной кабельной продукцией заставляет тщательно проверять провода ПВ-3 перед покупкой. Чтобы купить качественный товар, нужно следовать нескольким простым советам:

  • Выбирайте товары, которые имеют маркировку с указанием соответствующего ГОСТа, а не ТУ. Производители стремятся адаптировать спецификации, чтобы снизить затраты и выпускать продукты, не соответствующие стандартам.
  • Информация, напечатанная на изоляции, должна точно совпадать с информацией на этикетке катушки. При наличии несоответствий продукция может быть контрафактной или не соответствующей ГОСТу.
  • Сечение необходимо проверять штангенциркулем, так как некоторые производители намеренно выпускают «усеченный» провод.
  • Продавец обязан предоставить сертификат соответствия, в котором будут указаны сведения об испытании провода на пробой, а также на сопротивление жилы.

При желании можно дополнительно проверить сопротивление высокоточным омметром. Зная длину провода, определить соответствие заявленным характеристикам не составит труда.

технические характеристики, область применения

В процессе прокладки электропроводки провод ПВ 3 может прокладываться на неровных участках благодаря своей гибкости и универсальности. В материале мы расскажем о технических параметрах, сфере применения и особенностях провода ПВ 3.

ПВ 3 — силовая медная жила с поливинилхлоридной изоляцией. Провод используется для подключения электроприборов, прокладки силовых и осветительных сетей. Характерной особенностью и преимуществом ПВ3 является его гибкость, позволяющая выполнять повороты и виражи, прокладку в труднодоступных местах.

Содержание

  • 1 Технические характеристики провода ПВ3
  • 2 Область применения
  • 3 Какие положительные стороны провода ПВ 3
  • 4 Кабель ПВ 3 правила применения
  • 5 Как правильно выбрать провод ПВ 3 ГОСТ

ПВ 3 технические характеристики провода

Провод под наименованием ПВ 3 обозначает: П — провод, В — изоляция из винилового материала, цифра 3 — категория изгиба электропроводной жилы. Увеличение числа в названии означает повышение степени гибкости.

Основные технические характеристики провода ПВ 3:

  • имеет одну жилу;
  • Прокладка силовых цепей сетей электрического тока и освещения;
  • возможность применения на переменное напряжение 400 В и постоянное напряжение 1000 В;
  • диапазон температур от -50 до +75 градусов, прокладка медного провода ПВ 3 допускается в диапазоне температур -15 градусов;
  • Кабель ПВ 3 нормально эксплуатируется при влажности 100%;
  • допустимый угол изгиба перпендикулярно его оси;
  • Заявленный срок службы провода монтажного ПВ 3 около 2 лет, по факту используется до 15 лет.

Заземлитель имеет двойную изоляцию, благодаря чему не нагревается током и широко применяется в промышленных целях.

Область применения

Благодаря широкому диапазону сечений жил широко применяется при монтаже индивидуальных электрических сетей, прокладке электрического кабеля в квартире или доме, подключении электроприборов к сети.

Технические параметры позволяют использовать ПВ 3 в следующих сферах:

  • комплексы связи;
  • Жилые здания и помещения производственного назначения;
  • электропроводка внутри или снаружи зданий.

Благодаря армированному двойному слою утеплителя из ПВХ-пластика обеспечивается полная безопасность использования, так как такой материал не нагревается от воздействия высоких температур. Также материал проводки не подвержен возгоранию.

Какие положительные стороны провода ПВ 3

Ключевой характеристикой кабеля для заземления ПВ 3 является использование винилового изоляционного материала, препятствующего нагреву и воспламенению. Такой материал не разрушается грызунами, так как имеет характерный запах и обладает твердостью. Силовой провод фиксируется скобами, его нельзя прибивать, чтобы не повредить изоляцию.

Преимущества ПВ 3:

  • может прокладываться во взрывоопасных зонах производства, т.к. не подвержен влиянию внешних агрессивных факторов, грибка, коррозии;
  • температура провода не повышена при максимально допустимом напряжении;
  • гофрированная изоляция
  • допускает прокладку для сетей высокого напряжения;
  • кабель подходит для обогрева водопроводных труб.

Механические характеристики и безопасность позволяют использовать его в деревянных конструкциях и зданиях из других материалов с повышенным уровнем пожарной опасности.



Кабель ПВ 3 правила применения

Провод ПВ 3 применяется практически во всех сферах. Возможна прокладка и при низких температурах от — 15 градусов, но предварительно кабель необходимо прогреть. При несоблюдении этих правил прокладки кабель теряет свою функциональность, а уровень его безопасности снижается. Кабель проложен в следующих местах:

  • кабельные каналы;
  • ящики и лотки;
  • рукава и шланги;
  • прокладка для заземления.

Также ПВ 3 допускается прокладывать в пустотах зданий, причем изгибы кабеля не должны превышать 5 наружных диаметров провода. При прокладке необходимо защитить провод от жидкостей и конденсата. Температура при прохождении электрического тока не должна превышать 70 градусов.

Как правильно подобрать провод ПВ 3 ГОСТ

При покупке провода обязательно его испытание, в ходе такого испытания можно выявить его электрические и физические характеристики, а также выявить потенциальные области применения. В процессе выбора необходимо протестировать такие параметры:

  • комплектация и габариты;
  • Токонесущая способность прядей;
  • проверка напряжения;
  • Определение сопротивления слоя изоляционного материала;
  • проверка маркировки и надежности упаковки.

Также требуется проводить регулярные испытания провода, в результате которых можно сделать выводы о технических параметрах в процессе эксплуатации:

  • сопротивление жилы проведению электрического тока;
  • Стойкость к изгибу и ударам при низких температурах;
  • прочность и сопротивление разрыву;
  • тепловые удары;
  • термостойкость к повышению и понижению градусов окружающей среды.
