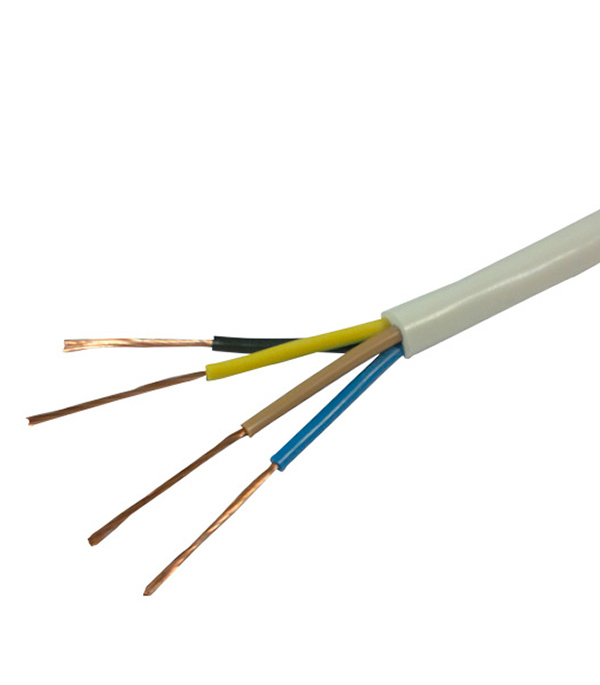

ПВС — гибкий cиловой провод общего назначения со скрученными медными жилами. Изоляция каждой жилы и материал внешней оболочки провода ПВС — из поливинилхлоридного пластиката.
Провода марки ПВС применяются для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, холодильников, стиральных машин, используется при производстве переносных светильников, бытовых удлинителей, для подключения бытовых электрических приборов, приборов видеонаблюдения, электрических устройств и приборов быстрого применения к сетям с напряжением до 380 В. Провод ПВС не распространяет горения при одиночной прокладке.
строительная длина — не менее 50 м.
ГОСТ — 7399–79.
сечение токопроводящей жилы — от 0,75 до 16 мм2.
гарантийный срок эксплуатации
срок службы проводов, применяемых в стационарных эл.приборах — не менее 10 лет.
срок службы проводов — не менее 6 лет.
номинальное напряжение переменного тока — до 380 В при частоте 50 Гц.
количество жил — от 2 до 5.
минимально допустимый радиус изгиба при монтаже — до 1 мм2–40 мм, 1,5 мм2–60 мм.
климатическое исполнение — ГОСТ 15150 У.
максимальная допустимая температура токоведущих жил в процессе эксплуатации — +70°С.
скрутка — жилы скручиваются без заполнителя, жилы пятижильных проводов допускается скручивать вокруг сердечника.
.jpg)
минимальная температура прокладки кабеля без предварительного подогрева — -15°С.
безотказная наработка — не менее 5000 часов.
изоляция — поливинилхлоридный пластикат.
оболочка — из поливинилхлоридного пластиката, наложена с заполнением промежутков между жилами, для придания проводам округлой формы.
длительно допускаемая температура окружающей среды при эксплуатации — от -25°С ( в исполнении У от -40°С) до +40°С.
относительная влажность воздуха (при температуре до +35°С) — 98%.
Технические характеристики провода ПВС:
| Количествожил,сечение,мм2 | Диаметр,мм | Удельныйвес,кг/м |
| 2х0,75 | 5,50 | 0,040 |
| 2х1,0 | 6,60 | 0,063 |
| 2х1,5 | 8,00 | 0,080 |
| 2х2,5 | 10,00 | 0,130 |
| 2х4,0 | 10,40 | 0,178 |
| 2х6,0 | 11,60 | 0,235 |
| 2х10,0 | 13,60 | 0,343 |
| 3х0,75 | 7,20 | 0,05 |
| 3х0,75 | 7,60 | 0,068 |
| 3х1,0 | 7,1 | 0,076 |
| 3х1,5 | 8,80 | 0,090 |
| 3х2,5 | 11,0 | 0,16 |
| 3х16,0 | 17,9 | 0,580 |
| 3х4,0 | 11,02 | 0,222 |
| 4х16,0 | 19,9 | 0,870 |
Номенклатура кабеля марки ПВС :
ПВС 2х0,75
ПВС 2х1,0
ПВС 2х1,5
ПВС 2х2,5
ПВС 3х0,75
ПВС 3х1,0
ПВС 3х1,5
ПВС 3х2,5
ПВС 4х0,75
ПВС 4х1,0
ПВС 4х1,5
ПВС 4х2,5
ПВС 5х0,75
ПВС 5х1,0
ПВС 5х1,5
ПВС 5х2,5
Контакты.

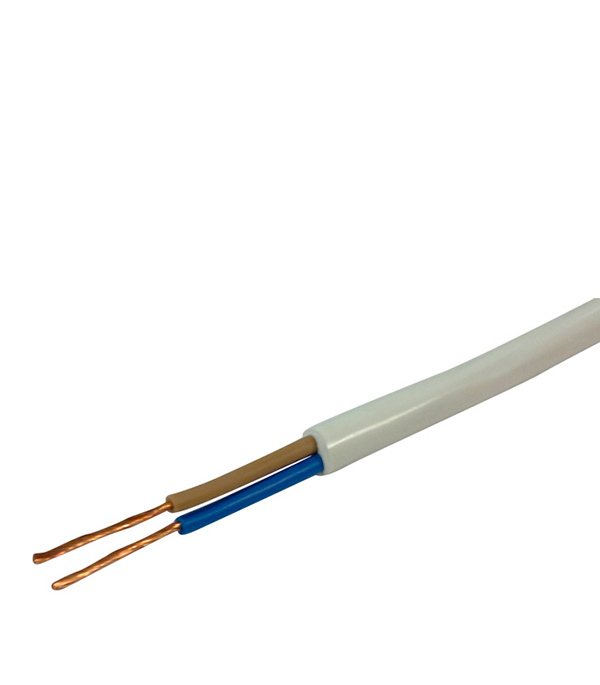

ПВС 2х1 | Расшифровка, технические характеристики, описание
Расшифровка провода ПВС 2х1:
П — ПроводВ — Изоляция и оболочка из поливинилхлоридного пластиката
С — Соединительный
1 — сечение жилы
Элементы конструкции провода ПВС 2х1:
1. Токопроводящая жила.
2. Изоляция.
3. Оболочка.
ОБЛАСТЬ ПРИМЕНЕНИЯ провода ПВС 2х1
Провод с гибкими медными жилами, предназначен для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети, для электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и для изготовления шнуров удлинительных.
КОНСТРУКЦИЯ провода ПВС 2х1
Провод со скрученными жилами, с ПВХ изоляцией, с ПВХ оболочкой, на напряжение до 380 В для систем 380 / 660 В.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электрическое сопротивление на 1 км — не более 270 Ом ПВХ изоляция и оболочка проводов стойка к деформации при температуре 70 оС и к растрескиванию.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Эксплуатация при температуре окружающей среды от -25 оС до +40 оС.
Максимальная рабочая температура жилы — 70 оС.
Радиус изгиба — не менее 40 мм.
Не распространяют горение. Провода стойки к поражению плесневыми грибами.
Срок службы — не менее 10 лет.
Наличие на складе: пВС 2х1
Для уточнения наличия позвоните или оставьте заявку на сайте:
ПВС 2х1
Цена за метр: пВС 2х1
Стоимость рассчитывается индивидуально (зависит от объема заказа, текущих акций, региона доставки), для уточнения точной цены необходимо оставить заявку.
Вопрос — ответ
Почему я звоню в Тюмень, а попадаю в Пермь?
Дело в том, колл-центр и центральный офис по обработке заказов находится в городе Пермь (Центральная Россия), а получить продукцию вы можете во всех городах указанных на сайте в контактах компании.
Возможны ли скидки на Вашу продукцию при большом объеме закупа?
Конечно. В компании работает система лояльности и Вам будет предоставлена индивидуальная скидка в зависимости от суммы заказа.
Отгружаете ли вы продукцию с отсрочкой платежа?
Да, если Ваша компания пройдет проверку службы безопасности, то возможен такой вариант.
Вы доставляете продукцию в отдаленные географические точки?
Да, мы доставляем продукцию по всей территории России, СНГ и ЕАЭС любыми видами транспорта.
В какой срок можно получить продукцию с момента оплаты?
Подготовка продукции к отгрузке может занимать от 3х часов до 3 дней, в зависимости от количества, погодных условий и других факторов.
В какой таре вы отгружаете кабельную продукцию?
Кабель маленьких сечений в бухтах от 100 до 200 метров, крупных — на соответствующих кабельных барабанах.
Можно купить в розницу и какой минимальный объем?
Да, при сумме заказа от 50 000.
Не нашли ответа на интересующий вопрос? Наши менеджеры с радостью помогут вам!
Задать вопрос
Купить провод ПВС 2х1 оптом или в розницу вы можете, оставив заявку на сайте или позвонив по телефону. Заказы принимаются через сайт круглосуточно, обработка заказов производится по будням с 9-00 до 18-00.
Затрудняетесь в выборе? Менеджеры нашей компании профессионально ответят на все интересующие Вас вопросы, помогут подобрать товар, максимально удовлетворяющий вашим требованиям, и подберут оптимальный вариант доставки в Пермь.
Способы оплаты:
Условия и порядок оплаты индивидуальны. Работаем как
по предоплате, так и с отсрочкой платежа. Только безналичный расчет.
Подробнее в разделе
Оплата.
Способы доставки:
Любым видом транспорта в любую точку РФ и стран СНГ транспортными компаниями, подробнее в разделе
Доставка. Уточнить о вариантах доставки в ваш регион вы можете по
бесплатному телефону 8-800-301-32-25 или заказав обратный звонок.
Как сделать заказ
Что думают о нас клиенты
«В ходе совместной работы организация проявила себя как высокопрофессиональная организация, с наличием высококвалифицированных специалистов, оперативно и качественно решающая поставленные задачи»
Директор ООО «Рускаб» Власов В. Н.
«Вся заказываемая кабельная продукция поставляется вовремя, с требуемой документацией. Хотим
отметить грамотную логистику компании, большой ассортимент продукции, а также
профессиональные консультации менеджеров.
»
Начальник отдела маркетинга, логистики и стройиндустрии ЗАО «Электрощит» Хамматова Н.М.
«В ходе работы своевременно решались все возникающие проблемные вопросы. На протяжении всей работы менеджер компании проводил консультации, выдавал рекомендации по тщательному подбору продукции, принимая во внимание пожелания и требования заказчика»
Директор ООО «Промтекс» Бакиев Р.Ш.
Таблица заполнения кабелепроводов из ПВХ— сколько проводов может поместиться в кабелепровод из ПВХ? – Справочные материалы по электрике – Elliott Electric Supply»
Главная › Поддерживать › Ресурсы › Электрические ссылки › Электрические столы › Заполнение кабелепровода ПВХ
ТрубкаТоварный размер в дюймах | Размер провода (THWN, THHN) Размер провода | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG | МКМ (ккмил) | ||||||||||||||||||||||||||
| 14 | 12 | 10 | 8 | 6 | 4 | 3 | 2 | 1 | 1/0 | 2/0 | 3/0 | 4/0 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 750 | 800 | 900 | 1000 | ||||
| 1/2 | 1/2 дюйма, график 40 | 11 | 8 | 5 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||||||||
| 1/2 дюйма, сортамент 80 | 9 | 6 | 4 | 2 | 1 | 1 | 1 | 1 | |||||||||||||||||||
| 3⁄4 | 3/4 дюйма, график 40 | 21 | 15 | 9 | 5 | 4 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||
| 3/4 дюйма, график 80 | 17 | 12 | 7 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||
| 1 | 1 дюйм, график 40 | 34 | 25 | 15 | 9 | 6 | 4 | 3 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||
| 1 дюйм, график 80 | 28 | 20 | 13 | 7 | 5 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||
| 1 1/4 | 1 1/4 дюйма, сортамент 40 | 60 | 43 | 27 | 16 | 11 | 7 | 6 | 5 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 1 1/4 дюйма сортамент 80 | 51 | 37 | 23 | 13 | 9 | 6 | 5 | 4 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| 1 1/2 | 1 1/2 дюйма, график 40 | 82 | 59 | 37 | 21 | 15 | 9 | 8 | 7 | 5 | 4 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 1 1/2 дюйма сортамент 80 | 70 | 51 | 32 | 18 | 13 | 8 | 7 | 6 | 4 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 2 | 2 дюйма, график 40 | 135 | 99 | 62 | 36 | 26 | 16 | 13 | 11 | 8 | 7 | 6 | 5 | 4 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 2 дюйма, сортамент 80 | 118 | 86 | 54 | 31 | 22 | 14 | 12 | 10 | 7 | 6 | 5 | 4 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 2 1/2 | 2 1/2 дюйма, сортамент 40 | 193 | 141 | 89 | 51 | 37 | 22 | 19 | 16 | 12 | 10 | 8 | 7 | 6 | 4 | 4 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 2 1/2 дюйма, сортамент 80 | 170 | 124 | 78 | 45 | 32 | 20 | 17 | 14 | 10 | 9 | 7 | 6 | 5 | 4 | 3 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 3 | 3 дюйма, график 40 | 299 | 218 | 137 | 79 | 57 | 35 | 30 | 25 | 18 | 15 | 13 | 11 | 9 | 7 | 6 | 5 | 5 | 4 | 3 | 3 | 2 | 2 | 2 | 1 | ||
| 3 дюйма, график 80 | 265 | 193 | 122 | 70 | 51 | 31 | 26 | 22 | 16 | 14 | 11 | 9 | 8 | 6 | 5 | 5 | 4 | 3 | 3 | 2 | 2 | 2 | 1 | 1 | |||
| 3 1/2 | 3 1/2 дюйма, сортамент 40 | 401 | 293 | 184 | 106 | 77 | 47 | 40 | 33 | 25 | 21 | 17 | 14 | 12 | 10 | 8 | 7 | 6 | 5 | 4 | 4 | 3 | 3 | 3 | 3 | ||
| 3 1/2 дюйма сортамент 80 | 358 | 261 | 164 | 95 | 68 | 42 | 35 | 30 | 22 | 18 | 15 | 13 | 10 | 8 | 7 | 6 | 6 | 5 | 4 | 3 | 3 | 3 | 3 | 2 | |||
| 4 | 4 дюйма, график 40 | 517 | 377 | 238 | 137 | 99 | 61 | 51 | 43 | 32 | 27 | 22 | 18 | 15 | 12 | 11 | 9 | 8 | 7 | 5 | 5 | 4 | 4 | 4 | 3 | ||
| 4 дюйма, график 80 | 464 | 338 | 213 | 123 | 89 | 54 | 46 | 39 | 29 | 24 | 20 | 17 | 14 | 11 | 9 | 8 | 7 | 6 | 5 | 4 | 4 | 4 | 3 | 3 | |||
| 5 | 5 дюймов, график 40 | 815 | 594 | 374 | 216 | 156 | 96 | 81 | 68 | 50 | 42 | 35 | 29 | 24 | 20 | 17 | 15 | 13 | 11 | 9 | 8 | 7 | 7 | 6 | 6 | ||
| 5 дюймов, график 80 | 736 | 537 | 338 | 195 | 141 | 86 | 73 | 61 | 45 | 38 | 32 | 26 | 22 | 18 | 15 | 13 | 12 | 10 | 8 | 7 | 7 | 6 | 6 | 5 | |||
| 6 | 6 дюймов, график 40 | >1К* | 859 | 541 | 312 | 225 | 138 | 117 | 98 | 73 | 61 | 51 | 42 | 35 | 28 | 24 | 21 | 19 | 16 | 13 | 11 | 11 | 10 | 9 | 8 | ||
| 6 дюймов, график 80 | >1К* | 770 | 485 | 279 | 202 | 124 | 105 | 88 | 65 | 55 | 46 | 38 | 31 | 25 | 22 | 19 | 17 | 14 | 12 | 10 | 9 | 9 | 8 | 7 | |||
*Пожалуйста, обратитесь к Национальному электрическому кодексу 2017 года для точного расчета.
Приведенная выше информация взята из таблиц C10 и C11 Национального электротехнического кодекса от 2017 года.
Для получения дополнительной информации о следующих типах кабелепроводов см. таблицу ниже в приложении C к Национальному электротехническому кодексу от 2017 г.
Жесткий кабелепровод из ПВХ, сортамент 40 — Таблица C11
Гибкий металлический кабелепровод — Таблица C3
Влагонепроницаемый гибкий металлический кабелепровод — Таблица C7
Влагонепроницаемый гибкий неметаллический кабелепровод (тип FNMC-B) — Таблица C5
. Если у вас есть какие-либо другие вопросы, см. кодовую книгу NEC или обратитесь к торговому представителю Elliott Electric.
Дополнительная информация
%Пользовательский дескриптор%
Из %Item.VendorName%, %Item.LongDescription%
%Цена%
Сведения о товаре
%Цена%
%Ярлык%
Кабель ПВХ 1 кв.
мм Многожильный провод — 1 метр (черный)
– КварцКомпоненты- Дом
- Кабель ПВХ 1 кв мм Многожильный провод — 1 метр (черный)
рупий 17:00 (кроме НДС)
- Описание
- Доставка + Возврат
- Отзывы
Провода являются наиболее важной частью любых электрических или электронных цепей, поскольку они позволяют току течь в цепи, создавая подходящий путь с наименьшим сопротивлением.
Вы можете управлять потоком тока на печатной плате с помощью травления меди, но вне печатной платы провода являются носителями тока. AWG (American Wire Gauge) используется для определения стандартов размеров проводов и максимального тока, который может протекать по ним. Этот кабель имеет сечение 18 AWG, т. е. имеет площадь поперечного сечения 1 кв. мм, а еще этот кабель является многожильным, что обеспечивает лучшую 9Гибкость 1324 и надежная работа . Эти провода можно использовать для соединения на перфорированной печатной плате или даже в разъемах или платах микроконтроллеров , таких как Arduino, Raspberry Pi, PIC и т. д. Их легко паять, а особенностью этого кабеля является то, что он имеет ПВХ-покрытие для обеспечения изоляция от тока, протекающего к пользователю, а также от воды и естественного износа. Вы также можете использовать этот кабель в сети переменного тока для питания ваших SMPS или выпрямителей для питания вашего проекта. Вы также можете найти другие типы проводов в соответствии с вашими потребностями здесь.
Технические характеристики
- Длина: 1 метр
- Провод 18 AWG
- Многожильный
- Тип изоляции: ПВХ
- Цвет изоляции: черный
Содержимое упаковки
1 м× ПВХ-кабель 1 кв. мм Многожильный провод
