Маркировка проводов и кабелей: обозначение жил, изоляции, оболочки
Пример HTML-страницыПровод — одна неизолированная или одна либо более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, обмотка и (или) оплетка волокнистыми материалами или проволокой. Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может быть броня и защитные покровы.
Содержание
- Буквенная и цифровая маркировка жил и изоляции кабелей
- Маркировка кабельных оболочек
- Цветовая маркировка кабелей
Буквенная и цифровая маркировка жил и изоляции кабелей
Неизолированные провода обозначаются первыми буквами металла проводника:
- М — медный,
- А — алюминиевый,
- AT — алюминий тянутый,
- С — стальной,
- АС — сталеалюминиевый.
Изолированные провода и кабели с медными жилами не имеют специальных обозначений металла жилы; провода и кабели с алюминиевой жилой имеют букву А в начале маркировки.
Аналогично бумажная изоляция для кабелей не обозначается, в то время как другие виды изоляции проводов и кабелей обозначаются соответствующими буквами:
- Р — резиновая,
- В — поливинилхлоридная,
- Н — найритовая (негорючая резина),
- Э — эмалевая.
Маркировка кабельных оболочек
Материалы оболочек кабелей маркируются соответствующей первой буквой:
- С — свинцовая,
- А — алюминиевая,
- В — поливинилхлоридная,
- Н — найритовая,
- Р — резиновая.
В значительном большинстве буква Г, входящая в обозначение проводов, указывает, что они гибкие (многопроволочная жила), а в обозначении кабелей — что оболочка или защитная броня голые (отсутствует слой пряжи для защиты от коррозии при прокладке в земле или воде) или что кабель гибкий.
Бронированные кабели с ленточной броней имеют в маркировке букву Б, с проволочной броней — П или К.
В марке изолированных проводов первая буква обозначает материал провода (при медных жилах обозначение отсутствует), вторая буква — П обозначает провод, третья — материал изоляции.
В обозначении могут быть также буквы, характеризующие другие элементы конструкции:
- О — оплетка,
- Т — для прокладки в трубах,
- П — плоский,
- Ф — металлическая фальцованная оболочка,
- С — для скрытой прокладки или для сельского хозяйства.
Провода и кабели различаются количеством жил (в основном от 1 до 4), сечением и номинальным напряжением.
Ещё одно интересное видео о маркировке в электрике смотрите ниже:
youtube.com/embed/dkYayCtX3es?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»> Стандартными являются следующие сечения жил: 0,35; 0,5; 0,75; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000 мм2.

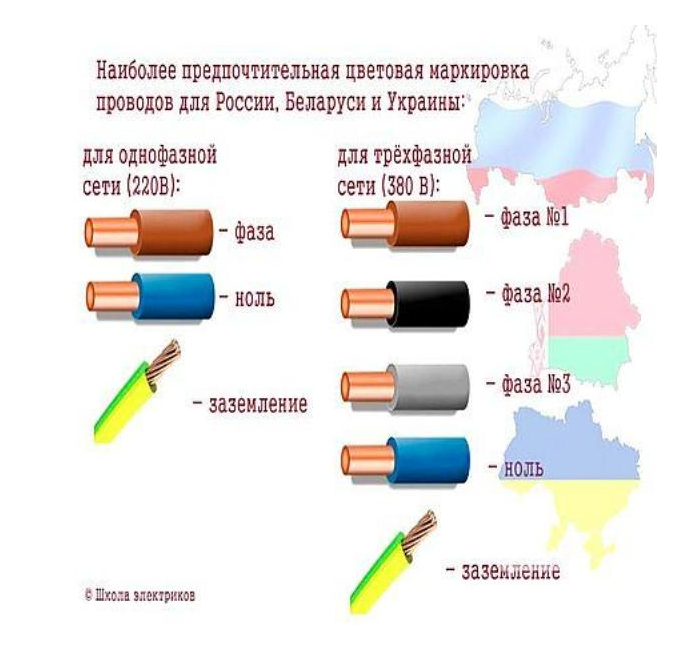

Цветовая маркировка кабелей
Провода изготовляют с изоляцией на напряжение 380, 660 и 3000 В переменного тока.
Эргономичная станция лазерной маркировки оболочки кабеля или провода
Продукция
Описание | Использование лазерной маркировки | Использование лазерной маркировки | Универсальность маркировки | Программное обеспечениеи | Технические характеристики
Узнать цену
Описание
- Эргономичная станция лазерной маркировки оболочки кабеля или провода.
- Вертикальная раздвижная дверь для легкого доступа в зону маркировки.
- Простота использования с минимальными требованиями к настройке.
- Работа как в линии с оборудованием Komax или Schleuniger, так и как отдельно стоящее устройство.
- Лазерная маркировка является одним из самых быстрых способов маркировки, доступных на рынке, без каких-либо расходных материалов, таких как чернила, растворители или маркировочная фольга. Лазерный луч производит очень точную маркировку с идеальной повторяемостью. Лазерная маркировка является наиболее экономичным решением для маркировки проводов или кабелей. Маркировка УФ-лазером гарантированно не повреждает изоляцию кабеля, поэтому является лучшей технологии для жгутов проводов авиацинной, космической, специально и медицинской техники.
Использование лазерной маркировки
азерная маркировка идеально подходит для проводов и кабелей, которые нельзя маркировать другими способами. С помощью лазерного луча мы получаем высококонтрастную маркировку, которая устойчива к воде, химическим веществам, истиранию, высокой температуре, холоду и ультрафиолетовому излучению.
Универсальность маркировки
Текст, логотипы, штрих-коды, время, дата и даже последовательные серийные номера могут быть нанесены на любом месте вдоль провода или кабеля.
Оборудование лазерной маркировки Exmore имее возможность интеграции в линии автоматической мерной резки и зачитки проводов Komax и Schleuniger. Синхронизрованная работа лазерной маркировочной системы и оборудованием для нарезки и зачистки гарантирует корректное позиционирование маркировки за счет обмена данными между оборудованием.
Программное обеспечение
Все параметры могут храниться в программном обеспечении или Komax Kappa Win или Schleuniger Cayman. Информацию о проводе и маркировке можно получить за несколько простых шагов.
Технические характеристики
| Тип материала | Провод и кабель с различными типами изоляции, такими как фторопласт, тефлон, ПВХ, резина и т. д. |
| Внешний диаметр провода | 2 — 32 мм |
| Длина провода | Определяется машиной мерной резки и зачистки |
| Совместимость с машинами | Komax Kappa 310, Kappa 315, Kappa 320, Kappa 330, Kappa 331, Kappa 350 EcoStrip 9380, MultiStrip 9480, PowerStrip 9550 и MegaStrip 9650 |
| Вес | 90 — 95 кг |
| Габариты (Д×Ш×В) | Рабочая станция: 450×550×515 мм Станция управления: 550×106×106 мм |
| Процессор | Двухъядерный |
| Мощность лазера | 20 Вт (стандартный волоконный лазер), так же доступны 30 и 50 Вт |
| Поле маркировки | Как отдельно стоящее оборудование: максимум 100 мм В линии: Бесконечная длина |
| Протокол | TCP/IP |
| Электропитание | 115 – 230В (AC) 50/60 Гц 600 ВА |
| Охлаждение | Воздушное или водное в зависимости от типа лазера |
| Тип лазера | УФ-лазер, UV-laser. |
Что такое маркировка проводов? | Creative Safety Supply
Маркировка проводов
На большинстве рабочих мест, будь то крупные производственные предприятия или небольшие офисы, имеется много оборудования, которое гарантирует выполнение задач. Это оборудование включает большие машины, компьютеры, телефоны и многое другое. Единственное, что объединяет все это, это то, что для подачи питания, обеспечения связи и выполнения своих функций требуются провода. Будь то создание нового объекта или добавление оборудования к существующему, вам необходимо убедиться, что у вас есть хороший план электропроводки. Частью этого плана должна быть правильная маркировка проводов.
Маркировка проводов 101 Маркировка проводов — это маркировка или маркировка всех проводов информацией о них при их установке. Эти маркировки будут содержать важную информацию, которая поможет людям, которые будут работать с проводами или рядом с ними в будущем.
В большинстве случаев эти маркировки будут созданы с помощью промышленного принтера этикеток, чтобы их можно было легко наносить и они прослужили долгое время. Хотя это добавляет немного работы в процессе установки, это сэкономит огромное количество времени и усилий в будущем. Хорошая стратегия маркировки проводов даже поможет повысить безопасность на рабочем месте.
При прокладке нового провода легко просто протянуть провод туда, где он должен пройти, и подключить его. Однако если вам когда-либо понадобится устранить проблему, вы быстро поймете, что существуют десятки, или даже сотни проводов, которые выглядят очень похожими. В этой ситуации вы захотите, чтобы каждый провод был помечен ключевой информацией. Некоторые вещи, которые есть в большинстве стратегий маркировки проводов, включают:
- Кому и откуда — Определение того, откуда и куда идет провод, поможет вам быстро найти нужный провод.
- Тип провода – Указание типа провода может быть важным. Это электричество, данные, оптоволокно или что-то еще?
- Информация о техническом обслуживании . Очень полезно определить, когда был установлен провод, какое обслуживание проводилось, а также другие важные факторы.
- Прочая информация — В зависимости от ситуации может быть полезно включить другую информацию в зависимости от вашего учреждения. Хорошая стратегия маркировки проводов будет включать точное планирование того, что должно быть на каждом проводе.
Маркировка проводов — несложный процесс, который дает много существенных преимуществ. Потратив время на разработку хорошей стратегии маркировки проводов и следуя ей, вы принесете пользу на рабочем месте сегодня и в будущем.
Похожие вопросы
- Что должно быть указано на этикетке провода?
- Как маркировать провод?
- Почему важна маркировка проводов?
- На каких рабочих местах требуется маркировка проводов?
- Как маркировка проводов повышает безопасность?
- Что такое стандарты маркировки проводов?
- Каковы процедуры обучения маркировке проводов?
- Какие опасности связаны с неправильной маркировкой проводов?
- Регулирует ли OSHA маркировку проводов?
Дополнительные ресурсы
Просмотреть все Маркировка проводов Вопросы и ответы
Выбор маркеров для проводов — подробное руководство
Эффективная система маркировки проводов может иметь решающее значение во время работы.
Если вы только начинаете маркировать провода, соответствующие цветовому коду, это может быть немного сложно. Читайте дальше, чтобы определить, какой вариант маркировки проводов лучше всего подходит для вашей следующей работы.
5 соображений при выборе маркера для проводов
Варианты материала маркера
Компания Brady предлагает широкий выбор материалов для маркировки проводов, которые помогут справиться с самыми серьезными экологическими проблемами. Наши лучшие материалы для маркеров для проводов включают:
- Полиолефиновые маркеры для проводов и втулки остаются разборчивыми во влажной среде и обладают отличной стойкостью к химическим веществам и высоким температурам.
- Виниловые проволочные маркеры обладают превосходной устойчивостью к маслам и грязи и идеально подходят для неровных оснований.
- Нейлоновые маркеры для проводов обладают отличной стойкостью к химическим веществам и высоким и низким температурам. Нейлон идеально подходит для изогнутых поверхностей и невероятно прочен и гибок.
Нейлон идеально подходит для изогнутых поверхностей и невероятно прочен и гибок.Тип маркера
Далее важно рассмотреть варианты маркировки проводов в зависимости от области применения. Несколько вопросов, которые стоит задать себе:
- Вам нужен временный или постоянный маркер для проводов?
- Вы предпочитаете клейкие или неклейкие маркеры для проводов?
- Сколько информации вам нужно, чтобы поместиться на этикетке?
После того, как вы определились с требованиями к применению маркеров для проводов, можно легко определить, какой тип маркера подойдет вам лучше всего.
- Круглые маркеры — Самоламинирующиеся или перемещаемые круговые этикетки представляют собой постоянное или временное решение, обеспечивающее устойчивость к выцветанию и истиранию.
- Вращающиеся метки проводов — На открытых и закрытых соединениях используйте вращающиеся метки проводов. Вы можете легко прочитать их под любым углом, поскольку они свободно вращаются вокруг кабелей Cat 5/6 и оптоволоконных кабелей.
- Флажки — Используйте этикетку с флажком в форме буквы P или Т, если вы хотите ограничить контактную поверхность между вашим проводом и решением для идентификации, а также максимально увеличить пространство этикетки для печати. Это отличное решение для маркировки уже подключенных проводов. Метки можно использовать в качестве неклейкой альтернативы.
- Бирки — Бирки предлагают много места для идентификационных данных и обладают устойчивостью к разрывам, растворителям и термостойкости для использования внутри и вне помещений. Метки обычно крепятся кабельными стяжками.
- Втулки — Втулки можно перемещать по проволоке до тех пор, пока тепло не усадится на место. Это позволяет регулировать положение втулки после заделки кабелей. Муфту необходимо надеть на кабель перед заделкой.
- Материал крючка для печати — Идеально подходит для маркировки жгутов проводов и кабелей, чтобы улучшить их идентификацию и отслеживаемость. Материал BradyGrip ® Print-on Hook Material позволяет легко размещать, перемещать или снимать этикетки, чтобы избежать дорогостоящих переделок.
Вы можете легко прочитать их под любым углом, поскольку они свободно вращаются вокруг кабелей Cat 5/6 и оптоволоконных кабелей.
Калибр
Калибр провода играет важную роль в определении того, что самоламинирующиеся маркеры / маркеры с обертыванием работают должным образом и обеспечивают соответствие диаметра гильзы используемому проводу. В зависимости от толщины ваших проводов вам нужно будет решить, какие втулки или оберточные этикетки использовать, чтобы убедиться, что они подходят. Воспользуйтесь этими советами, чтобы сузить свой выбор:
- Втулки должны иметь высоту не менее чем в два раза больше диаметра кабеля
- Оборачивающие маркеры должны иметь +/- 3,5 диаметра кабеля (2r x pi)
- Очень толстые провода можно идентифицировать с помощью хомутов и бирки жгута проводов
Если вы ищете более универсальный вариант, наши круговые маркеры можно в крайнем случае использовать для различных размеров проволоки.
Все еще нужна помощь? Ознакомьтесь с нашим руководством по выбору размера маркера или, если вы планируете использовать самоламинирующиеся маркеры для проводов, быстро определите нужный размер с помощью нашего Калькулятора размера самоламинирующихся этикеток.
Расположение маркера
При выборе маркеров для проводов важно учитывать, будете ли вы маркировать провод до или после заделки.
- Перед заделкой — Поскольку втулки для маркировки проводов необходимо надевать на открытый конец провода, их можно использовать только перед заделкой. Эти неклейкие маркеры для проводов обеспечивают гибкость, поскольку их можно перемещать до термоусадки. После усадки эти маркеры станут постоянным маркером, который будет противостоять суровым условиям окружающей среды.
- После заделки — Самоклеящиеся и обвивные маркеры для проводов можно использовать как до, так и после заделки. При использовании кругового маркера легенда видна со всех сторон, так как маркер полностью наматывается на провод. Самоламинирующийся маркер включает в себя прозрачную часть этикетки, которая при нанесении оборачивает и ламинирует легенду, защищая ее от разливов и царапин.
Самоламинирующийся маркер включает в себя прозрачную часть этикетки, которая при нанесении оборачивает и ламинирует легенду, защищая ее от разливов и царапин.Маркеры для проводов без ожидания
В зависимости от того, что требуется для вашего конкретного проекта, маркеры проводов с предварительной печатью и распечатанные самостоятельно имеют свои преимущества.
- Предварительно напечатанные маркеры для проводов — Предварительно напечатанные этикетки дают вам возможность выбрать нужную этикетку, ввести свою информацию и разместить заказ. Это решение идеально, когда требуется небольшое количество этикеток. Тем не менее, самый большой недостаток предварительно напечатанных маркеров — это ожидание прибытия этикеток после размещения заказа.
- Портативные принтеры этикеток: традиционные и проводные принтеры этикеток Bluetooth — Для большей гибкости на рабочей площадке портативные принтеры этикеток позволяют печатать этикетки на месте. Используя традиционный проволочный принтер для этикеток, пользователи могут проектировать, создавать и печатать с помощью простой и интуитивно понятной клавиатуры. Для тех, кому нужна большая гибкость и возможности маркировки, устройства для изготовления этикеток для проводов Bluetooth позволяют пользователям создавать, просматривать и печатать этикетки с помощью привычной клавиатуры телефона и приложения.
Используя традиционный проволочный принтер для этикеток, пользователи могут проектировать, создавать и печатать с помощью простой и интуитивно понятной клавиатуры. Для тех, кому нужна большая гибкость и возможности маркировки, устройства для изготовления этикеток для проводов Bluetooth позволяют пользователям создавать, просматривать и печатать этикетки с помощью привычной клавиатуры телефона и приложения.Наши коммерческие принтеры этикеток могут делать гораздо больше, чем маркировать провода. Они также могут создавать этикетки для защиты от дугового разряда и блокировки, а также организационные и инвентарные этикетки, помогающие поддерживать порядок в складских помещениях и рабочих местах.
Избавьтесь от надоедливых переделок и повысьте производительность
Наклейка этикеток вручную может остановить работу любой команды. Избавьтесь от ручного процесса маркировки и используйте автоматизацию для более эффективного выполнения своей работы и сокращения переделок.
Наши машины для печати и нанесения помогут вам:
- Повысьте производительность — вдвое сократите время этикетирования, чтобы поддерживать высокие показатели выпуска продукции
- Сократите количество ошибок — получите устойчивую, непротиворечивую идентификацию без переделок
- Быстрое внесение изменений — интуитивно понятный полноцветный сенсорный экран и пользовательский интерфейс упрощают изменение настроек
Аппликатор для принтера Wraptor™ A6200
Повышение эффективности еще никогда не было таким простым. Просто используйте автоматизированное устройство, такое как аппликатор Wraptor A6200 Wrap Printer Applicator. Печать и упаковка всего за семь секунд устраняют дорогостоящую и трудоемкую ручную маркировку.
- Экономит время — сокращает время цикла печати/оборачивания на 50% по сравнению с ручным нанесением
- Экономия рабочей силы — более быстрое производство благодаря одноэтапной печати и применению
- Экономит место — компактная и легкая конструкция подходит для небольших рабочих мест
Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим Калькулятором эффективности труда аппликатора для печати на упаковке Wraptor A6200 , чтобы узнать!
Аппликатор для принтера Wraptor™ A6500
По иронии судьбы мир не может стать беспроводным без добавления все большего количества проводов и кабелей.
Идите в ногу с постоянно растущими темпами с помощью аппликатора для печати на упаковке Wraptor A6500. Распечатайте и наклейте самоламинирующиеся этикетки всего за пять секунд, чтобы вы могли эффективно выполнять свою работу. Вы также получаете:
- Варианты подключения — три порта USB и 32 ГБ встроенной памяти для хранения часто используемых заданий
- Варианты идентификации — идентификация проводов и кабелей диаметром от 0,060 до 0,600 дюйма на одной машине
Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим Калькулятором экономии средств для принтера Wraptor A6500 Wire ID, чтобы выяснить это!
BradyPrinter A5500 Аппликатор принтера флагов
Добавление флага дает вам место для необходимых данных, но также может увеличить время идентификации. Освободите время для печати флагов с помощью аппликатора BradyPrinter A5500 Flag Printer Applicator.
- Равномерное нанесение — этикетки наносятся равномерно, без складок, перекосов и несоответствия краев для уменьшения переделок
- Варианты подключения — передача данных на компьютер различными способами, включая Wi-Fi
- Сократите отходы — печатайте и наклеивайте этикетки с серийными номерами по ходу дела, не возвращаясь и не перепечатывая всю партию в случае возникновения ошибки
Сколько времени и денег вы могли бы сэкономить? Используйте наши BradyPrinter A5500 Калькулятор экономии затрат , чтобы узнать!
