NYM или ВВГНГ: что лучше, отличия, характеристики

Содержание

Конструктивные особенности

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской.

Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.

NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.

Что означают названия

Маркировка проводной продукции состоит из набора букв, определяющих назначение, конструкцию, примененные материалы.

NYM, в соответствии с принятым европейским союзом стандартом означает:

• N – соответствие норме требований Veiband Deutscher Electrotechniker, союза энергетиков Германии, где этот проводник разработан;
• Y – поливинилхлоридная изоляция медных жил, наружная оболочка. Под защитным шлангом проводники залиты слоем заполнителя на основе мелованной резины;
• М – применяется для монтажа, оболочка переносит небольшие деформации. Провод пригоден для прокладки стационарных сетей;
• J – символ, если он есть, показывает наличие провода заземления желто-зеленой расцветки.

ВВГнг соответствует ГОСТ 16442-80, шифр раскрывает:

• В – виниловая изоляция жил;
• В – материал оболочки из такого же пластиката;
• Г – голый, броневой покров отсутствует;
• нг – тип пожарной безопасности продукта, наружный шланг не распространяет горения при групповой прокладке.

Потом цифрами обозначен типоразмер, указывающий число проводящих изолированных жил и их номинальное сечение. Проводник из электротехнической меди, одножильный.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

• во-первых он имеет тройную изоляцию

Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

1. ВВГнг – напряжение испытания — 3кВ
2. NYM – напряжение испытания 2,5кВ

• во-вторых изоляция у него серого цвета, у ВВГ – черного

Для многих категорически черный цвет может не подходить по эстетическим параметрам.

• в-третьих, он всегда круглой формы

Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.

• и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS. Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Технические характеристики

Основные параметры сравниваемых кабельных марок близки, поэтому приведено сравнение только отличающихся характеристик. Если вас интересуют все характеристики кабеля ВВГнг или NYM, рекомендуем ознакомиться со следующими статьями:

• характеристики NYM
• характеристики ВВГнг

Говоря об отличительных параметрах ВВГнг, допустимая температура эксплуатации находится в диапазоне от -50°С до +50°С. Срок службы, в соответствии с технической документацией составляет 30 лет. Проводник не поддерживает горение при групповой прокладке. Рекомендуется для монтажа силовых и осветительных сетей, в которых не требуется герметичное уплотнение на входах в оборудование.

Кабель NYM может эксплуатироваться при температуре от -30°С до +40°С. Заявленный производителем срок службы достигает 40 лет. Горение не поддерживается только при одиночной прокладке. Кабель рекомендован к применению во взрывоопасных помещениях, в электроустановках которых требуется полная герметизация вводов в оборудование. Так что выбрать для работы в таких условиях лучше именно его.

Сравнение параметров

Сравнение данных нагляднее делать, объединив сведения одной табличной формой.

Техническая характеристика, типоразмер 3х4	Значение для
	NYM	ВВГнг
Номинальное напряжение переменного тока частотой 50 Гц, В	660	660
Температура
Диапазон нормальной эксплуатации кабеля, °С	-50 ÷ +50	-50 ÷ +50
Предельно допустимая температура, не более, °С	70	70
Аварийное длительное, не более 8 часов, повышение не более, °С	80	80
Допустимая при КЗ в течение до 4 сек, не более, °С	160	160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С	-5	-15
Испытание
Испытательное напряжение, В	2000	3000
Время теста, мин	5	10
Механические
Номинальная толщина изоляции	0. 8	0.7
Номинальная толщина промежуточного слоя	0.4	нет
Номинальная толщина оболочки	1.6	1.5
Вес 1 километра кабеля	270	194
Форма кабеля в сечении	Круглый	Круглый Плоский
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз	4	7.5
Возможность уплотнения при вводе в оборудование	Да	Нет
Не распространяет горение при прокладке,	Одиночная	Групповая
Способность кабеля втягивать воду, гигроскопичность	Нет	Да
Стойкость оболочки к ультрафиолетовому излучению	Ниже	Выше
Удобство разделки концов кабеля	Выше	Ниже
Цвет наружной оболочки	Светло-серый	Черный
Номинальный срок эксплуатации, не менее, лет	30	30
Стоимость	Выше	Ниже

Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:

• Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
• Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
• Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
• Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
• Стоимость ВВГнг ниже.

Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит. Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает. Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).

Если завод получает  ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).

Очень часто нам задают вопрос — что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ — то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50! Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

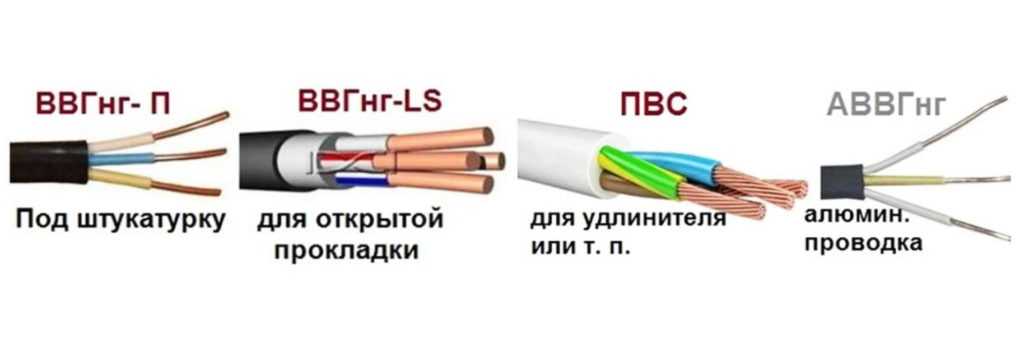

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях.

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

• повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
• улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
• более легкая разделка и монтаж;
• поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
• более эстетичный внешний вид;
• более длительный срок эксплуатации.

Преимущества ВВГнг:

• более широкий заявленный диапазон температуры эксплуатации;
• не поддерживает горение при групповой прокладке;
• считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
• более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS. Надеемся, благодаря предоставленной информации вам стало понятно, что лучше выбрать: NYM или ВВГнг для проводки в квартире и доме, а также в чем разница между двумя марками кабеля. Если остались вопросы, обязательно задавайте их в комментариях!

Источники

• https://samelectrik.ru/sravnenie-kabelya-nym-i-vvgng-chto-luchshe-vybrat.html
• https://VseOToke.ru/provodka/nym-i-vvgng-vybor
• https://domikelectrica.ru/luchshij-kabel-dlya-provodki-v-kvartire-nym-i-vvgng-ls-otlichiya-xarakteristiki/
• https://molter.ru/faq/kakoy-kabel-vybrat-dlya-provodki/

Кабель для электропроводки в доме или квартире

При электромонтажных работах в домашних условиях выбор электрического кабеля должен обеспечить главное условие – безопасность. Даже если проводка осуществляется самостоятельно, необходимо выполнять требования существующего ГОСТа. Это является одним из основных требований страхования имущества.

Проводка из правильно подобранного провода обеспечит спокойствие и комфорт на долгие годы. Купить кабель можно в магазинах, торгующих строительными и электрическими товарами.

• Типы кабелей
• Материал токопроводящих жил
• Количество жил
• Требования к кабелям
• Наиболее часто применяемые виды кабелей
• ВВГ
• NYM
• Расчет необходимого сечения кабеля
• Кабели для скрытой проводки внутри помещения
• Кабели для электропроводки вне помещения
• На что следует обращать внимание при покупке кабеля?

Типы кабелей

Промышленость выпускает различные виды кабелей, различающихся характеристиками и областью применения.

к оглавлению ↑

Материал токопроводящих жил

По материалу они разделяются на медные и алюминиевые. Стоимость медного выше, но это вполне компенсируется его характеристиками.

Достоинства медных кабелей:

• хорошая проводимость;
• механическая прочность;
• легкость монтажа;
• долговечность.

Алюминиевые при монтажных работах сейчас практически не применяются. Если при ремонте возникла необходимость соединить старую алюминиевую проводку с закупленными медными проводами, следует принять меры, предупреждающие окисление.

к оглавлению ↑

Количество жил

Кабели разделяются на одножильные и многожильные. Отличаются своей гибкостью. Одножильный более жесткий. Его применение оправдано там, где нет необходимости менять форму, например, в случае проводки скрытого типа.

Многожильный гораздо мягче и с легкостью способен выдерживать перегибы. Медная жила позволяет изгибать и скручивать ее без поломки до 10-15 раз. Такие модели можно успешно применять для открытой проводки.

к оглавлению ↑

Требования к кабелям

Современные правила по электробезопасности регламентируют, чтобы электрический кабель имел двойную защиту – каждая жила должна иметь свою изоляцию, а затем все они вместе должны быть заключены в общую оболочку.

к оглавлению ↑

Наиболее часто применяемые виды кабелей

Хотя ассортимент выпускаемых промышленностью весьма обширен, для проводки электроэнергии в квартиру или загородный дом в основном применяются два вида – ВВГ и NYM.

к оглавлению ↑

ВВГ

В маркировке первые две буквы означают, что изоляция каждой жилы и общая внешняя выполнены из поливинилхлорида, а третья – что кабель «голый», без бронированной защиты, что придает ему гибкость и меньший вес. Изоляция прочная, стойкая к агрессивным средам, не поддерживает горение.

ВВГ можно прокладывать различным способом – открыто, закладывать в штробы или короба. Прочная изоляция обеспечит долговременность применения. Возможно применение в однофазной и трехфазной сети.

Бывает черного и белого цвета. Может иметь плоскую форму, что удобно при закладке его в штробы и пластиковые коробки в вертикальном положении.

Имеются модификации ВВГ. Добавление в маркировку пометки «нг» означает, что изоляция кабеля обладает способностью не распространять горение, а «LS» – изоляция с низким дымом газовыделения. Таким образом, кабель этой марки с наилучшими показателями будет иметь маркировку ВВГнг-LS. Может применяться внутри и снаружи помещения.

к оглавлению ↑

NYM

Немецкий аналог ВВГ имеет по сравнению с ним улучшенные характеристики. Защита тройная – имеется дополнительный промежуточный слой, который не позволяет соприкасаться внешней и внутренним оболочкам во избежание их механического повреждения.

Маркировка расшифровывается следующим образом:

• N – немецкий союз электротехников гарантирует соответствие стандартам;
• Y – изоляция изготовлена из поливинилхлорида;
• M – возможен монтаж в различных условиях.

Область применения весьма широка. Используется для внутренней и внешней проводки. Влагостоек, выдерживает перепад температур от минус 40°C до 70°C. Имеет различные расцветки.

Сейчас этот вид производится и на отечественных предприятиях: «СевКабель», «Технотон», заводе «Конкорн».

к оглавлению ↑

Расчет необходимого сечения кабеля

Основными критериями выбора являются – ток, напряжение и мощность, которая потребляется осветительными приборами и оборудованием.

Первое, что необходимо сделать – подсчитать общую мощность потребления всех приборов. Она состоит из суммы мощностей электрических приборов, которые обычно указываются на бирке.

Затем подсчитать, сколько приборов будет использоваться одновременно длительное время, и умножить сумму на поправочный коэффициент. Сделать запас прочности на случай будущих приобретений электрических приборов.

Пользуясь специальной таблицей, найти необходимое сечение.

Таблица сечений кабеля

Рекомендуется для электропроводки внутри квартиры приобретать кабель, имеющий сечение не меньше 2,5 мм². При маленькой величине сечения и большой мощности при нагрузке он начнет перегреваться, и изоляция будет разрушаться.

к оглавлению ↑

Кабели для скрытой проводки внутри помещения

При внутренней проводке на первое место встает вопрос безопасности. ГОСТ 31565-2012 регламентирует требования, которые предъявляются к кабельным изделиям при прокладке их внутри зданий и сооружений.

Правила ПУЭ допускают использование внутри кабелей только с медными жилами. Целесообразно применять проводку скрытого типа. Помимо эстетических соображений это сводит к минимуму возможность случайных повреждений.

Следует предусмотреть возможность проведения в дальнейшем ремонтных или других работ и хранить схему проводки, чтобы не попасть в это место сверлом или иным инструментом. Наиболее рационально выбирать марки ВВГ и NYM с сечением в зависимости от планируемой нагрузки.

к оглавлению ↑

Кабели для электропроводки вне помещения

При наружной проводке предъявляются повышенные требования. Они должны сохранять свои характеристики в большом диапазоне температур, быть влагоустойчивыми.

Если требуется подвести электроэнергию к дачному дому, бане или другому строению, следует воспользоваться предназначенными для этого кабелями. Для прокладки под землей целесообразно применять марки АВББШВ или ВББШВ. Основное требование при этом – броня, которая находится поверх изоляции.

Если прокладка осуществляется по стене или на крыше, то подойдут марки ВВГ или АВВГ. Они хорошо выдерживают действие повышенной и пониженной температуры, ультрафиолетовых лучей. Конечно, возможно применение марки NYM, но это обойдется несколько дороже.

к оглавлению ↑

На что следует обращать внимание при покупке кабеля?

Первое правило – приобретать в хорошо известных строительных магазинах. Должна иметься информация о производителе. На самом кабеле печатаются название марки и сведения о размере сечения. Если такой информации нет, покупку совершать нельзя.

Электрические кабели могут выпускать по ГОСТу или на основании технических условий. Предпочтение следует отдавать кабелям, выпускаемым в соответствии с требованиями ГОСТа.

Магазин необходимо посещать, взяв с собой штангенциркуль. Это необходимо для того, чтобы проконтролировать соответствие реального размера сечения заявленному. Мера является вынужденной, поскольку такие случаи встречаются достаточно часто.

Несмотря на то, что строительный рынок предлагает большой выбор кабеля, вполне можно разобраться, что подходит для конкретных работ. Если позволяют возможности, то лучше приобретать более качественный кабель, даже если он будет стоить дороже.

NYM

NYM

Монтажный кабель с ПВХ изоляцией и оболочкой
HRN HD 21.4 S2 — DIN VDE 0250-204 — IEC 60227-4 допустимая температура проводника

мин. температура установки огнестойкий в соотв. IEC 60332-1

КОНСТРУКЦИЯ

Проводник     проводник из неизолированной меди класса 1 или класса 2, в соотв. до EN 60228

Изоляция      ПВХ компаунд  TI1 в соотв. EN 50363-3

Наполнитель сердечники, покрытые невулканизированной резиной или пластиковым компаундом

Оболочка       ПВХ компаунд TM1 в соотв. EN 50363-4-1

ПРИМЕНЕНИЕ

Установочный кабель для бытового и промышленного использования. Укладка на штукатурку или под нее, в стены или бетон, без специальной механической защиты, но не в сухой или предварительно напряженный бетон. Подходит для сухой, такой же влажной или влажной среды; для внутреннего или наружного применения (только если кабель защищен от прямых солнечных лучей).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Эквиваленты:
PP  согл. по   грн N.C3.200
А05ВВ-У, А05ВВ-Р согл. грн HD 21.4 S2
YM согл. до Öve-K 41-4

Стандарты:
HRN HD 21,4 S2
DIN VDE 0250-204
IEC 60227-4

Коменсуе :

2000 В

Диапазон температур:
Минимальная температура при установке: +5 C
Стационарная установка: от -20 C до +70 C
При коротком замыкании макс. 5s: 160 C

Поведение при пожаре:
Негорючий (самозатухающий) кабель
в соотв. EN 60332-1-2

Минимальный внутренний радиус изгиба: Кабель 4xØ

КОНСТРУКТИВНЫЕ ДАННЫЕ
Строительство	Внешний диаметр	Проводник сопротивление при 20 °C	Cu вес	Трос Вес	Упаковка*
мм 2	ок. мм	Ом/км	кг/км	ок. кг/км
1 х 6	7,3	3,08	57,6	105	КОТ 100, СП40 500
1 х 10	8,5	1,83	96	155	КОТ 100, СП40 500
1 х 16	9,8	1,15	153,6	230	КОТ 100, СП45 500
2 х 1,5	8,5	12,1	28,8	105	КОТ 100, СП40 500
2 х 2,5	9,8	7,41	48	134	КОТ 100, СП45 500
3 х 1,5	8,9	12,1	43,2	123	КОТ 100, СП40 500
3 х 2,5	10,4	7,41	72	176	КОТ 100, СП45 500
3 х 4	12,0	4,61	115,2	248	КОТ 100, СП50 500
3 х 6	14,8	3,08	182,8	342	КОТ 100, СП60 500
3 х 10	17,7	1,83	288	585	КОТ 100, ДБ08 500
3 х 16	19,2	1,15	460,8	790	ДБ09 500
4 х 1,5	9,6	12,1	57,6	144	КОТ 100, СП45 500
4 х 2,5	11,3	7,41	96	212	КОТ 100, СП50 500
4 х 4	13,0	4,61	153,6	302	КОТ 100, СП60 500
4 х 6	14,9	3,08	230,4	416	КОТ 100, ДБ08 500
4 х 10	19,4	1,83	384	715	ДБ08 500
4 х 16	21,9	1,15	614,4	987	ДБ09 500
5 х 1,5	10,5	12,1	72	173	КОТ 100, СП40 500
5 х 2,5	12,3	7,41	120	256	КОТ 100, СП60 500
5 х 4	14,2	4,61	192	363	КОТ 100, ДБ08 500
5 х 6	16,2	3,08	288	506	КОТ 100, ДБ08 4000
5 х 10	21,2	1,83	480	874	ДБ09 500
5 х 16	24,0	1,15	768	1213	ДБ10 500
7 х 1,5	11,6	12,1	100,8	208	КОТ 100, СП50 500
7 х 2,5	13,1	7,41	168	325	КОТ 100, СП50 500

Обозначение цвета оболочки

(gy) серый

*Упаковка: КОТ 100 = катушка 100 м, SP = кабель на фанерной катушке, DB = кабель на деревянном барабане

Кабель NYM-J | Кабель Meteor Electical

NYMJ LSF подходит для промышленного и бытового применения, предназначен для комплектования электромонтажных сетей внутри различных типов зданий и сооружений. Кабель NYMJ LSF имеет оболочку и изоляцию из серого ПВХ с медными индукторами и может использоваться в сухих, влажных и влажных открытых помещениях, а также под штукатуркой, стенами и бетоном.

Кабели NYMJ LSF — это кабель LSF, который заменил кабель NYM-J из ПВХ, чтобы соответствовать стандарту IS10101. Важно отметить, что наружное применение кабеля NYMJ LSF допускается только в том случае, если кабель не подвергается воздействию прямых солнечных лучей.

Наш полный ассортимент кабелей NYMJ состоит из трехжильных, четырехжильных и пятижильных кабелей.



Фильтр по

Варианты покупок

Код кабеля

1. NYMJ 1

Размер

1. 1,5 мм 4
2. 2,5 мм 3
3. 4мм 1
4. 6 мм 1

Количество ядер

1. 3 4
2. 4 3
3. 5 3

Длина кабеля

1. 100-метровая катушка 10

Посмотреть как Сетка Список

Вид

10 20 30 40 Все

Показаны 1–10 товаров из 10

Вид

10 20 30 40 Все

Сортировать по Самый популярный наименование товара Цена (низкая-высокая) Цена (максимум-минимум) Бренд Количество банд Тип винта Тип шайбы Тип болта Тип крепления Набор отверток Тип отвертки Изолированный Ток (мА) Связь Световой поток Мерцание Пусковой ток (пик/длительность) Вырезать

Посмотреть как Сетка Список

Вид

10 20 30 40 Все

Показаны 1–10 товаров из 10

Вид

10 20 30 40 Все

Сортировать по Самый популярный наименование товара Цена (низкая-высокая) Цена (максимум-минимум) Бренд Количество банд Тип винта Тип шайбы Тип болта Тип крепления Набор отверток Тип отвертки Изолированный Ток (мА) Связь Световой поток Мерцание Пусковой ток (пик/длительность) Вырезать

NYMJ — это тип кабеля с изоляцией из ПВХ, оболочкой из серого ПВХ и номиналом 300/500 В в соответствии со стандартом BS EN 50265-2-1. Кабель NYM в основном используется и подходит для промышленного или домашнего применения. Обычно кабель NYM-J размещают в сухих, влажных или влажных открытых местах, например, под штукатуркой или в бетоне.



Кабели NYM используются для прокладки проводки внутри зданий. Они доступны в одножильных или многожильных версиях. В Meteor вы можете найти кабели NYM-J с 3, 4 и 5 жилами. Основное различие между кабелем NYY и NYM заключается в том, что последний включает изделия NYMJ с медным сердечником и одножильный или более чем одножильный кабель, экранированный внешней оболочкой из ПВХ.

Примером этого является то, как кабели NYY-J и NYMJ используют зелено-желтый заземляющий или заземляющий провод. Для сравнения, кабель NYM типа O и кабель NYY-O не используют этот дополнительный кабель заземления.

Что такое номенклатура кабелей NYM?

Номенклатура кабелей NYM-J связана с допустимой нагрузкой — допустимая нагрузка по току кабеля NYMJ известна как его допустимая нагрузка. Это свойство NYMJ уникально для каждого провода или кабеля и зависит от материала проводника кабеля NYM-J, количества проводников и площади поперечного сечения. Также следует учитывать теплопроводность кабеля NYMJ и толщину его изоляции.

Можно ли использовать кабели NYM-J на открытом воздухе?

Кабель NYM известен своей высокой износостойкостью, поэтому его можно прокладывать на открытом воздухе во влажной, сухой или дождливой среде. В то же время кабель NYM-J также может быть реализован внутри помещений в кирпичной кладке и бетонных конструкциях. Единственные типы установки, которые не разрешены для кабеля NYM, — это под сжатым затвердевшим железобетоном.

Термостойкий ли кабель NYMJ?

С изоляцией и оболочкой из ПВХ, этот кабель имеет номинальное напряжение 300/500 В, а изоляция из ПВХ обеспечивает максимальную рабочую температуру проводника +70°C. Однако кабель NYM можно использовать в установках, где температура опускается до -35°C.

Подробнее о кабелях NYMJ LSF

LSF расшифровывается как Low Smoke & Fume, а кабели NYMJ LSF в основном состоят из модифицированного ПВХ-компаунда, который выделяет меньшее количество газа HCL и дыма при горении по сравнению с кабелями из ПВХ. Любой кабель NYM может выделять от 15% до 22% газа HCL при горении, но это зависит от качества кабеля NYM-J.



Поливинилхлорид, присутствующий в любом кабеле NYM, модифицируется в различной степени в зависимости от выбора добавок производителем. Это означает, что кабели LSF NYMJ обычно производят большое количество густого черного дыма и выбросов HCI.



Существует не так много стандартов, которые могут определять, какой должна быть разница в излучении между кабелями LSF NYMJ и кабелями из ПВХ. Некоторые кабельные продукты LSF NYM производят 15% HCL, в то время как другие могут увеличивать его до 24%.



Кабели LSF NYMJ, которые можно приобрести в Meteor, содержат галогены, поэтому их не следует путать с кабелями с низким содержанием дыма, не содержащими галогенов (LSHF). Процентное содержание ПВХ в этих кабелях различается в зависимости от того, какой производитель их изготовил, поэтому установка кабельной продукции LSF NYM в общественных местах становится разновидностью лотереи.
