до 400 градусов, одножильный и с жаропрочной изоляцией

Влияние различных негативных факторов может угрожать целостности и работоспособности электромонтажных средств. По этой причине устанавливаются специальные термостойкие провода. Они имеют дополнительный изоляционный слой, выполненный из невоспламеняющегося материала. В зависимости от модели провод будет обладать разными параметрами. Выбор лучшего варианта зависит от того, где он будет проложен.

Содержание

  1. Разновидности термостойких проводов
  2. РКГМ
  3. MVV
  4. ПРКА
  5. ПРКС
  6. ПВКВ
  7. ПМТК
  8. Свойства термостойких кабелей
  9. Область использования

Разновидности термостойких проводов

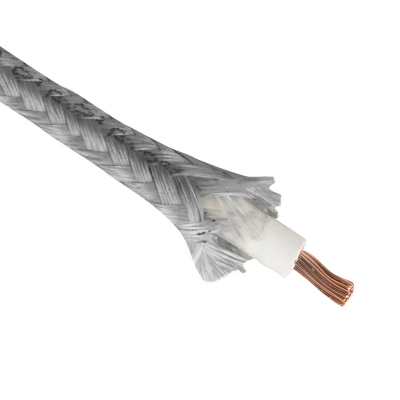

Термостойкий провод

Так как провода могут использоваться в разных условиях, требования к ним также будут отличаться. Каждая модель будет иметь свою стойкость к неблагоприятным факторам и условиям эксплуатации. Эти особенности нужно учитывать при выборе оптимального проводника. Популярными видами проводников для подключения являются РКГМ, ПРК, ПРКС, ПАЛ и другие.

Перечисленные модели хорошо переносят высокотемпературный режим. При нулевом и отрицательном значении температуры используются другие проводники.

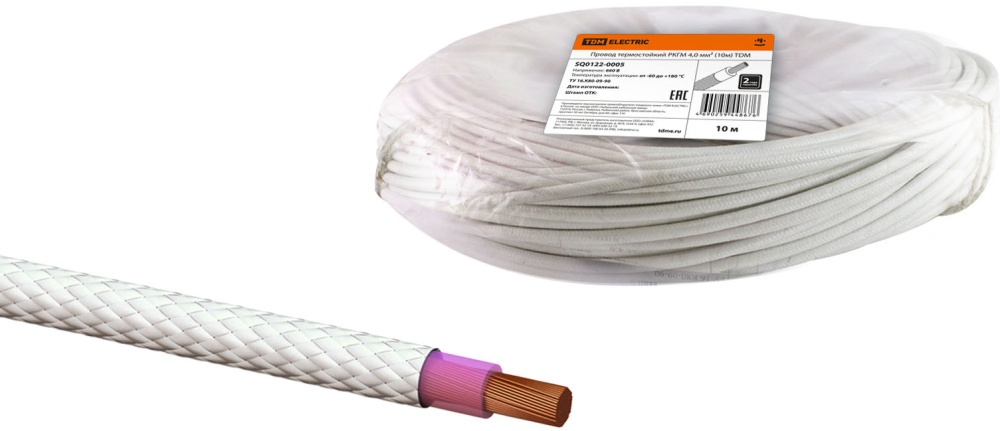

РКГМ

Самым используемым термостойким проводом является РКГМ. Он обладает следующими характеристиками:

  • напряжение до 660 В;
  • площадь разреза от 0,75 кв.мм. до 120 кв.мм;
  • температурный диапазон от -60° до +180°С;
  • 1 жила;
  • минимальное время эксплуатации при соблюдении требований составляет 8 лет;
  • инертен к перепадам атмосферного давления;
  • стойкость к образованию плесени;
  • выдерживает вибрации, механические воздействия, солнечное излучение, радиацию.

Основным рабочим элементом конструкции является медная многопроволочная жила. Имеет пятый класс гибкости. Жилы покрыты изоляцией из силикона. Внешний слой – стекловолоконные нити.

Силикон и стекловолокно устойчивы к температурному воздействию и влиянию влаги, являются негорючими и неплавкими. Наличие нескольких защитных слоев обеспечивает наилучшую безопасность и защиту. Активно применяется в саунах, санузлах, подвальных помещениях.

MVV

Провод термостойкий MVV

Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

Характеристики:

  • работает в электросетях до 500 Вт;
  • сечение от 1 кв.мм. до 25 кв.мм;
  • одножильный;
  • рабочие температуры от -60° до +500° С.

Применение — электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

ПРКА

ПРКА

Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

Основные параметры:

  • номинальное напряжение до 660 В;
  • сечение от 0,5 кв.мм. до 2,5 кв.мм;
  • температурный режим от -60° до +180°С;
  • одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

ПРКС

ПРКС

Многожильный провод высокотемпературный ПРКС расшифровывается как медный соединительный проводник с кремнийорганической изоляцией.

Параметры:

  • работает до 380 В;
  • поперечное сечение от 0,75 кв.мм. до 10 кв.мм;
  • температуры от -60° до +180°С. Возможно кратковременное использование до 250°С;
  • количество жил от 2 до 5;
  • используется в варочных цехах, банях и других объектах с экстремальными условиями.

Используется данная модель при высоких температурах со скачками до +250°С. Не выделяет токсичных веществ. Многожильный провод может применяться для передачи электроэнергии до 30 кВт.

ПВКВ

ПВКВ

Маркировка жаропрочного провода:

  • П – провод;
  • В – применение для выходных концов электромашин;
  • КВ – двухслойная изоляция из кремнийорганической резины.

Параметры:

  • напряжение до 400 В;
  • площадь сечения от 0,5 кв.мм. до 95 кв.мм;
  • рабочая температура до 200°С;
  • количество жил – одна и более;
  • применяется в одиночной прокладке в помещениях, шахтах, туннелях;
  • не плавится, не горит;
  • устойчив к скачкам атмосферного давления.

Самая распространенная сфера применения ПВКВ – подключение выводных концов электроустановок на переменное напряжение величиной в 660 В или 1140 В, а также выводов отмотки класса Н. Может эксплуатироваться при повышенной влажности и пожароопасности.

ПМТК

ПМТК

Расшифровка провода показывает, что он является термоустойчивым и имеет защиту из кремнийорганического материала. Работает в электросетях до 660 В и температурах до +200 градусов Цельсия. В продаже можно найти одножильные и многожильные проводники с сечением до 4 кв.мм.

Активно используется в местах с повышенной опасностью возгорания. Можно ставить в банях, саунах, горячих цехах, на производстве. Выдерживает температуры до 180°С.

Свойства термостойких кабелей

Строение термостойкого провода

Термостойкие изделия обладают улучшенной защитой по сравнению с классическими проводниками. Это привело к тому, что срок службы подобных электромонтажных устройств значительно возрастает. Кабель может покрываться такими видами защиты, которые позволят устанавливать его даже в местах с высоким риском бактериальных или химических разрушений. Защитный слой является стойким к образованию грибка, плесени и других культур на поверхности кабеля.

Кабель лучше переносит высокие температуры. При холоде может треснуть защитное покрытие, из-за чего проводник станет непригодным для дальнейшего использования.

Покупая устройство, нужно заранее ознакомиться с его характеристиками, чтобы не ошибиться в условиях эксплуатации конкретной модели.

Область использования

Использование термостойкого провода в проводке бани

Провод теплостойкий многожильный предназначается для использования в таких эксплуатационных условиях, когда обычный проводник монтировать нельзя. Подбирается провод термостойкий в зависимости от интенсивности воздействия внешних факторов.

Основными областями применения термостойких проводов являются:

  • Прокладывание электропроводки внутри помещения, особенно в зданиях с высоким риском пожарной опасности.
  • Прокладка кабелей на улице. Здесь на проводник будут действовать факторы окружающей среды – погодные условия, осадки, прямые солнечные лучи.
  • Обмотка электроустановок и машин переменного тока.
  • Установка проводов для высоких температур в среде с химическими веществами или бактерицидной угрозой, а также риском возникновения плесневелых грибов.
  • Монтаж в объектах, в которых наблюдаются резкие температурные скачки.

Термопровод с оплеткой или уплотнением можно использовать для соединения компонентов электроплит, электропечей. Также можно устанавливать дополнительную трубку для провода с целью защиты от повреждений или загрязнения.

Популярными ошибками в выборе кабеля являются неверное определение сечения и покупка изделий неподходящего температурного диапазона. По этой причине важно заранее продумать, где будет проложен кабель, и замерить необходимые величины.
