Провода в стене: 6 способов найти скрытую проводку под штукатуркой

Как найти скрытую проводку в стене?

Найти скрытую проводку в стене — это нетривиальная задача, которая вызывает затруднения даже у опытных специалистов. Профессиональные знания правил прокладки электрических проводов в жилых помещениях часто оказываются бесполезными из-за повсеместного их нарушения. Поэтому для определения трасс прокладки электропроводки используют специальные приборы.

Принцип действия приборов для поиска скрытой проводки

Существуют специализированные искатели скрытой электропроводки, которые реагируют на переменное магнитное поле создаваемое проводами, по которым течет ток. Чувствительным элементом (сенсором) в таких приборах является катушка, в которой переменное магнитное поле наводит ЭДС (электродвижущую силу). Чем большая ЭДС наводится в катушке, тем ближе она расположена к проводам, по которым течет ток. Очевидно, что для повышения точности обнаружения скрытой проводки желательно, чтобы по проводам тек максимально возможный ток.

Поэтому, при использовании искателей проводки реагирующих на магнитное поле, к электрическим линиям нужно подключать максимальную нагрузку – включить люстру или светильник, подключить к розетке электрический чайник и т. п.

Другой электрической величиной, по которой можно отыскать скрытые провода, является электрическое поле. Основным элементом искателей электропроводки реагирующих на электрическую составляющую электромагнитного поля являются электронные усилители с большим входным сопротивлением. Они регистрируют электрическую компоненту поля, создаваемую проводами, находящимися под напряжением. В подобных приборах, чувствительным элементом является небольшая металлическая пластина являющаяся обкладкой «открытого» конденсатора.

При поиске скрытой проводки особое внимание нужно обращать на розетки. Есть большая вероятность того, что проводка проходит либо под розеткой, либо над нею.

Все промышленные искатели скрытой электропроводки работают на одном или обоих описанных выше принципах обнаружения электрических проводов.

К сожалению, стоимость профессиональных приборов достаточно высока, и покупка дорогого пискателя для разового использования вряд ли окупится. Поэтому в быту лучше применить более доступные и недорогие методы поиска скрытой электропроводки.

Как найти проводку в стене с помощью мультиметра?

В мастерской домашнего мастера или автолюбителя часто имеется мультиметр. Такой прибор позволяет измерять переменный ток и напряжение, другие электрические величины. Его возможности с успехом можно использовать для поиска скрытой электропроводки Ниже будут описаны два способа опробованные на практике и дающие неплохие результаты.

Первый способ заключается в превращении мультиметра в регистрирующий прибор, реагирующий на магнитную составляющую электромагнитного поля. Для обнаружения электрического кабеля проложенного в стене, к мультиметру нужно подключить катушку с большим количеством витков. Чем больше витков будет у катушки, тем чувствительнее получится прибор.

В качестве сенсора можно использовать катушку от магнитного пускателя или электромагнитного реле. Наличие сердечника принципиального значения не имеет. Переключив мультиметр с подключенной катушкой на измерение переменоого тока в миллиамперметрах или напряжения в милливольтах, мы получим комбинацию сенсора и регистрирующего прибора. Передвигая катушку по поверхности стены и следя за максимальными показаниями прибора можно определить место прокладки электрического кабеля.

Напомним. Для увеличения точности метода к искомой линии должна быть подключена мощная нагрузка.

Второй способ основан на регистрации электрического поля. В этом случае для превращения мультиметра в искатель скрытой проводки потребуется полевой транзистор со встроенным или изолированным каналом. Исток и сток полевого транзистора подключают к клеммам прибора в соответствии с полярностью транзистора. Мультиметр переводят в режим измерения сопротивления.

В собранной таким образом установке затвор «полевика» будет служить сенсором реагирующим на переменное электрическое поле. Для увеличения чувствительности «искателя» к затвору транзистора целесообразно припаять небольшой отрезок провода.

Работает такая установка следующим образом. Наведенное на затворе переменное напряжение будет периодически открывать транзистор с частотой сети. При этом, мультиметр будет регистрировать уменьшение сопротивления проводящего канала полевого транзистора. Чем меньше сопротивление – тем ближе затвор к источнику электрического поля, которым является провод находящийся под напряжением.

Внимание! Второй способ работает только при подаче напряжения на электрические провода.

Существует и третий способ позволяющий найти скрытую электропроводку с помощью мультиметра. Многие модели современных цифровых измерительных приборов имеют встроенную функцию NCV (non-contact AC voltage) – бесконтактной регистрации электрического поля. Измерительный прибор, переведенный в режим NCV, превращается в регистратор переменного электрического поля. С его помощью удобно искать скрытые провода и кабели, находящиеся под напряжением. Во время измерений в режиме NCV увеличение частоты вспышек светового индикатора и увеличение частоты подачи звукового сигнала сигнализирует о приближении к источнику электрического поля.

Как найти проводку в стене с помощью смартфона?

Современные телефоны часто поражаю возможность выполнять самые неожиданные функции. В интернете можно найти приложения, которые, якобы, позволяют без дополнительного оборудования, с помощью одного смартфона обнаружить скрытую электропроводку. Разработчики подобных программ утверждают, что их приложения используют встроенные магнетометры телефонов. К сожалению, практика показывает, что программы для смартфонов, предназначенные обнаруживать скрытые провода, работают плохо. По-видимому, это связано с некорректным использованием магнитометров, которые «заточены» на работу со слабыми постоянными магнитными полями и не могут регистрировать переменное магнитное поле с большой индукцией.

Как найти проводку в стене. Как найти проводку в стене в домашних условиях.

Необходимость найти скрытую электропроводку  возникает, когда нужно провести ремонтные работы,  установить на стену плоский экран телевизора или, например,  светильники.

При проведении этих работ  нужно быть на 100% уверенным, что  не будет повреждён кабель, и никто не будет травмирован ударом электрического тока.

Ниже будут приведены простые способы поиска скрытых коммуникаций, которые можно использовать, не будучи специалистом-электриком.



1. Умозрительный способ



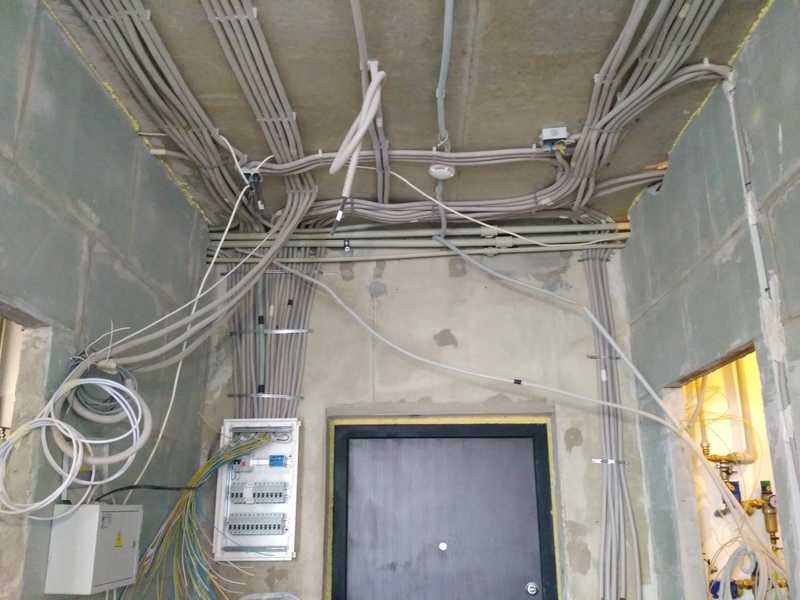

Использовать какое-либо оборудование или приспособления в данном случае не понадобится. Этот способ основан на знании простых правил прокладывания  электрической проводки:

• проводка прокладывается или по горизонтальным, или по вертикальным линиям;
• если стены железобетонные, то трасса для кабеля проходит в специальных углублениях заводского изготовления;
• если трассы не были сделаны в плите при ее изготовлении, то они могут создаваться искусственно, путем  штробления;
• кабель прокладываетя на расстоянии 15 см ниже потолка;
• вдоль откосов окна — не меньше  5 см.



Зная эти правила, можно предположить, что в данном месте теоретически не должен проходить кабель, а вот в этом  — велика вероятность его обнаружить.

Но, к сожалению,  некоторые люди считают, что правила пишутся с единственной целью, чтобы они могли их нарушать.  Поэтому  умозрительный способ не всегда срабатывает, когда проводка была проложена с нарушением правил. Например, чтобы сэкономить кабель, трассу прокладывали не по горизонтально-вертикальным направлениям, а по диагонали.

А если есть вероятность, пусть даже малая, что есть ошибка в определении места нахождения проводки, то рисковать не стоит! Цена риска будет слишком дорогой!  Есть и другие способы поиска скрытой проводки с помощью простого оборудования.

СОВЕТ!

Монтируйте проводку, строго соблюдая правила.

Составьте и сохраните монтажную схему электропроводки своей квартиры.



2. Приборы, которые помогут найти место проводки



У вас практически всегда могут оказаться под рукой предметы, с помощью которых вы сможете определить место, где проходит  кабельная линия, за исключением разве что металлоискателя:

• микрофон;
• радиоприемник;
• индикаторная отвертка
• металлоискатель

С помощью микрофона аудиосистемы или радиоприемника (настроить нужно на  100 гКц),  особенно, если в розетку включить какой-нибудь бытовой прибор с большой мощностью, можно установить место проводки по производимым приборами шумам при наведении на  место поиска.

Некоторые виды индикаторных отверток помогут справиться с поиском скрытой проводки.

Металлоискатель промышленный  или самостоятельно собранный — неплохой инструмент для обнаружения металла в стене, а, значит, и трассы кабеля. Однако этот способ нет смысла применять, если стены железобетонные. Прибор покажет, что трассы у вас везде!

электрических — Что это за провода, выходящие из моей стены?

Это провода динамиков, и, судя по внешнему виду и прозрачной оболочке, они могут быть не огнестойкими. Большинство прозрачных оболочек из ПВХ не имеют рейтинга, некоторые могут быть.

Проверьте черную надпись на куртке (рядом с большим пальцем на этой картинке).

Как часто контролируют, настенная проводка должна иметь степень пожарной опасности CL/CP или FR. Если провод проходит через воздуховод для возврата воздуха или пространство для возврата воздуха в стене, также известное как «пленум», то требуется более высокий рейтинг «пленума».

Если он не имеет рейтинга, его закрытие и неиспользование, к сожалению, не устраняет несоответствие. Лучше всего, если вы сможете вытащить его.

Это вполне может быть проблемой, которая не пройдет проверку, но если она обнаружена за стеной, она не настолько серьезна, чтобы требовать устранения.

Вот краткий обзор соответствующей маркировки:

Встраиваемый в стену

In-Wall: обычно относится к кабелю с номиналом для прокладки в стене, который предназначен для безопасной прокладки внутри стены.

Кабели, предназначенные для прокладки в стене, должны иметь обозначение, напечатанное на оболочке кабеля , с указанием точного номинала. Эти рейтинги обычно связаны с воспламеняемостью. CL2 и CL3 обычно используются в стандартных настенных кабелях, таких как кабели HDMI или аудио-видео кабели. Существуют также обозначения с более высоким рейтингом, такие как CM, CMR и CMP. Если для установки требуется кабель с рейтингом CL2, вместо него всегда можно использовать кабель с более высоким рейтингом.

Класс 2

CL2: это класс огнестойкости оболочки кабеля, определенный в статье 725 Национального электротехнического кодекса. Он означает «кабель дистанционного управления, сигнализации и цепей с ограничением мощности класса 2», что указывает на то, что кабель подходит для прокладки в стене и использования в некоторых низковольтных приложениях. Примеры цепей класса 2 включают кабели охранной сигнализации, внутреннюю связь и провод громкоговорителя

. Куртка предназначена для защиты от скачков напряжения до 150 вольт . Кабели CL2 могут быть дополнительно классифицированы как «CL2R» (с рейтингом «стояк») и CL2P (с рейтингом «пленум»). Для получения более подробной информации о параметрах Riser и Plenum см. «CMR» и «CMP» ниже.

КЛ3

CL3: CL3 обозначает провод «Класса 3» и также определяется в статье 725 Национального электротехнического кодекса. Вообще говоря, он соответствует определению провода класса 2, но оболочка предназначена для защиты от скачков напряжения до 300 вольт .

СМР

CMP: класс огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это расшифровывается как «Коммуникационный многоцелевой кабель, пленум», что указывает на то, что кабель подходит для установки в пространстве пленума. Поскольку воздух распространяется по всему зданию через вентиляционные камеры , очень важно, чтобы кабели, проложенные в таких помещениях, не выделяли ядовитого дыма при горении. Таким образом, кабели класса «пленум» разрабатываются с использованием материалов, которые более чисто горят и легче самозатухают. Поскольку требования к воспламеняемости кабелей типа CMP более строгие, чем для кабелей типов CM и CMR, кабели типа CMP можно использовать в качестве замены в любой области, где требуются CM и CMR. Кабели с маркировкой «Тип CMP» должны пройти стандартное испытание на воспламеняемость и быть сертифицированы аккредитованной лабораторией, такой как Underwriters Laboratories (UL).

CMR

CMR: это рейтинг огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это означает «Коммуникационный многоцелевой кабель, стояк», что указывает на то, что кабель подходит для использования в «стояке», т. е. может быть проложен вертикально между этажами коммерческого здания . Цель вертикального кабеля — быть достаточно огнестойким, чтобы предотвратить распространение огня с одного этажа на другой. В этом отношении он более огнестойкий (и, следовательно, более дорогой), чем кабель типа CM, хотя и не настолько, как кабель типа CMP (см. CM, CMP). Поскольку требования к воспламеняемости для кабелей типа CMR более строгие, чем для кабелей типа CM, кабели типа CMR можно использовать в качестве замены в любой области, где требуется тип CM. Кабели с маркировкой «Тип CMR» должны пройти стандартизированное испытание на воспламеняемость и быть сертифицированы аккредитованной лабораторией, например Underwriters Laboratories (UL).

Источник: https://www.cablewholesale.com/support/technical_articles/confusing_cable_terms.php

Это пример правильного и законного провода для встроенных громкоговорителей:

Источник: https://www.crutchfield .ca/g_22112/In-wall-Speaker-Wire.html

Как найти провода или кабели, спрятанные в стенах или за потолками

Во многих домах провода или кабели спрятаны внутри стен, за потолками, под полом или в других труднодоступных местах. — дойти до мест, которых там быть не должно. Эти скрытые кабели могут вызвать всевозможные проблемы: от падения с лестницы или спотыкания о предметы, когда вы этого не ожидаете, до коротких замыканий и пожаров, если они не будут устранены своевременно. Это руководство покажет вам, как найти провода или кабели, спрятанные в стенах или за потолками, и что делать с ними, как только вы их найдете.

Используйте Noyafa NF-826 Professional Underground Cable / Wire / Pipe Locator: доступный и простой метод

Поиск скрытых проводов и кабелей может быть сложной задачей, но профессиональный подземный локатор кабелей/проводов/трубопроводов Noyafa NF-826 позволяет сделать это легко и доступно. Локатор посылает электромагнитные волны, которые отражаются от закопанных предметов и возвращаются со слышимым звуком.

Глубина, на которой находится предмет, измеряется временем, которое требуется, чтобы звук вернулся к вам. Устройство было разработано специально для обнаружения всех видов подземных кабелей, проводов, трубопроводов и металлических предметов, находящихся под землей, таких как трубы, стержни и т. д. Удивительно, как много информации можно найти с помощью этого устройства.

Имеет два режима, которые позволяют выбирать между ручным и автоматическим режимами. Вы можете настроить его частоту одним нажатием кнопки. В локаторе используется передовая сенсорная технология, которая обеспечивает точное определение дальности. Кроме того, это устройство оснащено ЖК-дисплеем, который показывает мощность сигнала и расстояние, а также показывает срок службы батареи.

Одной из особенностей, которая отличает этот продукт от других на рынке, является его способность обнаруживать кабели, пока они еще находятся под землей. При использовании других детекторов, когда вы находитесь достаточно близко к чему-либо под землей (например, к кабелю), вы услышите громкий звуковой сигнал, в отличие от низких звуковых сигналов этого детектора.

Этот локатор проводов также водостойкий и имеет прочную конструкцию, так что он может выдержать все, что на него бросят. Он поставляется с высококачественным футляром для удобного хранения, двумя батареями AA для использования сразу после распаковки, руководством пользователя для быстрой справки и даже защитным экраном для защиты от грязи и пыли. Мы рекомендуем это устройство всем, кому необходимо найти провода или кабели в стенах или потолках, не зная заранее, где они расположены.

Многим людям нравится его использовать, потому что им не нужно часами копаться на четвереньках, просто чтобы получить смутное представление о том, что там внизу. С NF-826 я точно знаю, где проходят мои кабели, без какого-либо специального оборудования или опыта. Если вы ищете что-то простое, доступное и точное, то этот инструмент вам тоже отлично подойдет.

Просто подключите его к розетке и начните сканирование. Сканирование занимает не более 20 минут. Модель 826 также имеет встроенный таймер, так что вам никогда не придется беспокоиться о том, что батарея разрядится. Просто установите таймер и продолжайте свой день, зная, что когда назначенное время пройдет, вы получите уведомление.

Вы можете использовать эту функцию, если хотите избежать ложных срабатываний или если вам нужно определить конкретную область. Когда кому-то нужно найти новую проводку или кабели для установки, это устройство избавит их от необходимости разрывать пол, стены и потолки. Представьте, что вы можете найти подземные линии внутри здания, ничего не повредив.

Инспекционная камера

Если вы ищете провода или кабели, спрятанные в стенах или за потолками, инспекционная камера может оказаться ценным инструментом. Вставляя камеру в небольшие отверстия, вы можете получить четкое представление о том, что находится за стеной, не прибегая к демонтажу.

Камера также идеально подходит для труб и воздуховодов, расположенных в труднодоступных местах, куда трудно добраться руками. При работе с большими зданиями это отличный способ снизить затраты за счет минимизации времени, затрачиваемого на физическое исследование.

Осмотрев местность, вы можете решить, что было бы лучше вырезать открытые участки стены, чтобы не было никакой двусмысленности относительно того, что за ней. Хотя вырезание участков стены не всегда необходимо, если что-то кажется неправильным, например, электрические кабели, проходящие через них, а не внутри них, вам нужно иметь более подробное представление о том, что происходит.

Вырезание этих участков позволит вам осмотреть всю территорию и при необходимости произвести ремонт. Вам нужно будет работать быстро, потому что, как только вы прорежете часть стены, изоляция, скорее всего, начнет высыпаться на пол. Еще одна вещь, которую следует учитывать при принятии решения о том, следует ли вырезать участки стены, — это безопасность.

Например, если вы обнаружите оголенную проводку, идущую от розетки над дверным проемом и проходящую через отверстия в гипсокартоне, прежде чем подняться к потолку, где они встречаются с другими незащищенными проводами, может быть безопаснее просто оставить вещи поскольку они вместо того, чтобы рисковать потенциальным поражением электрическим током, удаляя участки гипсокартона.

Магнитный или электронный искатель шипов

Если вы ищете провода, спрятанные за стенами или потолками, вам может пригодиться искатель шпилек. Искатели шипов бывают двух основных типов: магнитные и электронные. Магнитные искатели стержней работают, обнаруживая предметы из черного металла, такие как гвозди и шурупы, используемые для крепления гипсокартона к деревянным элементам каркаса.

Электронные искатели шипов обнаруживают металлические предметы с помощью электромагнитных датчиков. Лучший тип искателя шипов для ваших нужд будет зависеть от того, что вы ищете и где он находится.
Чаще всего магнитный искатель используется для поиска кабелей, которые были приклеены к стене, но неправильно установлены внутри электрической коробки.

Иногда вы даже увидите такого рода прокладки кабелей, когда они проходят через отверстия в стене или потолке. Преимущество использования магнитных искателей по сравнению с электронными заключается в том, что они намного дешевле, чем их более чувствительные аналоги.

С другой стороны, если вы ищете кабель глубоко в полости стены за электрическими коробками, вам лучше приобрести электронный искатель шипов, потому что он обеспечивает более точные показания.

Помните, что оба типа искателей гвоздей не будут работать, если нет какого-либо проводника, который может включать в себя проводку, трубопровод, кабелепровод или каналы кондиционирования воздуха. Следует также отметить, что во многих случаях вам вообще не понадобится искатель шпилек — например, при попытке найти проводку внутри электрической распределительной коробки.

Наборы тонов и зондов

Один из способов найти провода или кабели, спрятанные в стенах или за потолком, — это использовать звуковой сигнал и набор зондов. Этот комплект издает тон, который может быть обнаружен зондом, который затем используется для обнаружения провода. Чтобы использовать комплект тонального сигнала и зонда, сначала определите общую область, где находится провод.

Затем прикрепите тон-генератор к одному концу провода и включите его. Затем перемещайте щуп, пока не услышите звуковой сигнал, указывающий на то, что вы нашли провод. Затем, используя тон-генератор в качестве ориентира, удалите все препятствия между зондом и кабелем.

Теперь, когда между двумя устройствами нет препятствий, поместите их вместе, чтобы они издавали слышимый звук при сближении. Обнаружив провод с помощью щупов, продолжайте следовать за ним, пока не доберетесь до его источника — другого конца провода.
