Проводка на кухню: Проводка на кухне своими руками: пошаговая инструкция

схема разводки провода и розеток

Кухня / Ремонт / Электрика

Основные нагрузки в сети от электрического тока приходятся на кухню. Ведь именно в этой комнате устанавливаются мощные бытовые приборы: посудомоечная машина, электрическая варочная панель с духовкой, электрический чайник, микроволновка и прочие. Поэтому, проводя расчёт электропроводки, нужно уделить внимание правильному выбору проводов и розеток. Не надо забывать, что проводка на кухне должна производиться по стандартной схеме с учётом распределения шлейфов под каждый электрический прибор.

Подготовка к работе

В новостройках строители учитывают необходимости потребителей, зная об использовании бытовых приборов в современных кухнях. Поэтому расчёт проводов и правильный выбор розеток – это требование электромонтажных работ.

Всё обстоит иначе, если работы проводятся в зданиях старой постройки. Поэтому нужно подготовиться к монтажу электропроводки, учитывая следующие действия:

• Проверяется действующая проводка. На случай если сечения проводов будут достаточными, чтобы справиться с токовыми нагрузками.
• Определяется мощность всех бытовых приборов, использующихся на кухне. Этот показатель обычно указывается в паспорте изделия. Суммируются все значения для получения общей характеристики, на основе которой в дальнейшем выбираются провода.
• Делается подборка розеток, исходя из мощности подключаемых приборов, и правильно подбирается сечение проводов (кабелей).
• Создаётся схема разводки проводов с учётом собственных условий расположения бытовых приборов.

Сначала надо определиться, сколько фаз входит в квартиру: одна или три. Для этого открывается распределительный щиток и смотрится, сколько проводов входит в квартиру. Если два, значит, сеть однофазная (провод фазы и провод нуля), четыре – трёхфазная (три кабеля фазных, один нулевой).

Редко в старых домах встречаются схемы с заземлением, но если таковые есть, то при входе добавляется ещё один провод меньшего сечения. Надо сразу обозначить, что современные бытовые приборы эксплуатировать без заземляющего контура нельзя. Поэтому в схеме электропроводки такой момент придётся учитывать. И последнее – определяется сечение каждого кабеля, подводящего к розеткам на кухне.

Общая нагрузка на провода от использования бытовых приборов одновременно может достигать 10 кВт, а значит, придётся устанавливать медные кабели сечением 4 мм² от распределительного щитка до кухни, и 2,5 мм² на каждую разводку до розеток от распаячных коробок. Если в квартиру входит трёхфазная сеть, то, распределив приборы равномерно по трём фазам, можно добиться снижения сечения кабелей. К тому же трёхфазная сеть даёт возможность правильно раскидать нагрузку, уменьшив её на каждый участок до минимума.

Подбор проводов и розеток

В первую очередь подбирается электрический кабель, соединяющий распределительный щит и входную распределительную коробку на кухне.

Обратите внимание, что мощные электрические приборы, например, варочная плита или посудомоечная машина, должны соединяться с распределительным щитом отдельными проводами с установкой в щитке отдельного автоматического выключателя и прибора УЗО.

Таким образом, из суммарно полученной мощности всей бытовой техники надо отнять мощность этих приборов, и из такого расчёта подбирать сечение электрического провода. Выбор производится по таблице на фото ниже. Обращайте внимание на расчётную мощность. Для однофазной сети — это третий столбец, для трехфазной — пятый.

Для маломощных бытовых приборов устанавливаются розетки на 16А, для мощных на 32А. Обратите внимание на заземляющий контакт, есть он в конструкции розетки или нет. Стоит остановиться на выборе с заземлением. Каждый прибор рекомендуется монтировать на одну розетку с подводом отдельного кабеля. Если производится монтаж сдвоенной розетки или целого блока, то учитывайте, сколько приборов к нему будут подключаться. Старайтесь к таким конструкциям подключать маломощную технику.

Других требований к выключателям на кухне в плане технического оснащения нет. Обратите внимание на дизайн и на поверхности. Что касается последнего, то не выбирайте выключатели с рельефными плоскостями, на которых быстро собирается грязь.

Правила создания схемы электрической проводки

Это последний этап подготовительных работ. Схема разводки электрики обозначает, в каких местах будут установлены розетки и выключатели, и как к ним будут подводиться провода. Поэтому ещё на стадии создания дизайн-проекта кухни, нужно точно определиться, где будут размещаться бытовые приборы. Отталкиваясь от этого, нужно произвести на схеме расстановку розеток.

Как показывает практика, практически вся техника располагается на участке кухонного гарнитура. Следовательно, розетки будут располагаться в основном на фартуке или в нижней части мебели, а, точнее, или на стене за напольными тумбами, или под столешницей, как выдвижные блоки.

Монтажный процесс

Пошаговая инструкция монтажа электропроводки в кухне – это несколько видов работ, которые связаны между собой последовательностью проводимых операций. При этом нужно учитывать, что все электрические шлейфы проводятся только точно по горизонтали или вертикали, что заранее обозначается в схеме. Поэтому для работы потребуются два измерительных инструмента: отвес и строительный уровень.

• В первую очередь на стену наносится схема разводки. Наносить можно карандашом или маркером.
• По нанесённым линиям делаются неглубокие штробы.
• В обозначенных на схеме местах делаются отверстия под посадку розеток, выключателей и распределительных коробок. Углубления делаются дрелью (перфоратором) с насадкой в виде коронки.
• В штробы укладываются провода и устанавливаются распредкоробки.
• Штробы замазываются штукатурными или шпаклёвочными растворами.
• Производится установка розеток и выключателей света.

На этом работы внутри кухни заканчиваются. Остаётся провести подключение основного кабеля в распределительном щитке. Обязательно устанавливается защита в виде автомата, который подбирается из расчёта токовой нагрузки на каждый участок, и устройство защитного отключения. Первый среагирует на перегруз, второй на короткое замыкание. Теперь надо включить автоматы и проверить, все ли розетки и светильники на кухне работают, не шумит ли проводка, не искрит ли она в распределительных коробках.

Если все работает исправно, значит, монтаж электропроводки проведён правильно.

Как видите, ничего сложного нет. Поэтому электромонтажный процесс на кухне многие проводят самостоятельно с учётом рекомендаций опытных электриков. К тому же принимаются во внимание и требования, касающиеся расположения проводов, розеток и выключателей.

Полезные советы

• Устанавливать выключатель лучше на стене при входе на расстоянии 20-30 сантиметров от дверного проёма. Высота установки определяется удобством пользования.
• Высота установки розеток определяется с учётом расположения бытовых приборов, которые к ним будут подключаться. Например, на фартуке располагаются розеточные модели для подключения чайника, кофемолки, микроволновки и прочих. Выше фартука для вытяжки. Ниже столешницы для варочной плиты, посудомоечной машины, но не ниже 20 сантиметров от напольного основания. Отдельная розетка выводится по месту установки холодильника.
• Запрещается прокладывать в кухне открытую проводку, в силу того, что в таком помещении присутствуют перепады влажности и температуры, которые негативно скажутся на проводах.
• Устанавливается розетку от воды нужно как можно дальше. Около раковины их монтировать нельзя.
• Не подключайте бытовые приборы через удлинитель. Переноска – не лучший элемент подключения.
• Соединение кабелей в распределительных коробках проводится не скрутками, а с использованием клеммных устройств. Это более надёжный вариант соединения электрических участков.
• Проводя штробление стен, учитывают расстояния от пола и потолка. Оно не должно быть меньше 10 и больше 20 сантиметров. Штробы делаются или вертикально, или горизонтально. Никаких кривых или косых линий на стенах.
• Схему, которая была начерчена на бумаге, надо сохранить. Это своеобразный паспорт электрической разводки. Она может пригодиться при проведении следующего ремонта или, если понадобиться повесить на стену предметы мебели или дизайнерские элементы.
• Прокладывать открытым способом проводку по водопроводной или газовой трубе запрещено, в независимости, пластиковая эта труба или металлическая.

Заключение по теме

Правильно поместить розетки под бытовые приборы – основное требование электрической разводки на кухне. Поэтому сначала определяются места расположения бытовой техники в независимости, будет ли она стоять, как отдельный элемент кухни, или встраиваться в мебель. И на основе этого определяются места расположения розеток. Если эти две позиции скомпонуете, то и сама схема сложится правильно. Остальное – дело рук и техники.

Монтаж проводки на кухне

Пожалуй, именно кухня – то самое место, где никак не обойтись без удобной схемы разводки электрической линии. Ведь здесь каждый сантиметр пространства строго функционален, и везде должно хватать длины шнура электроприборов, которых на кухне бессчётное количество.

Не важно, оформляете ли вы кухню «с нуля» или же проводите здесь модернизацию, позаботиться об электропроводке стоит в первую очередь.

ДЛЯ УДОБСТВА НА СОВРЕМЕННОЙ КУХНЕ НЕОБХОДИМА ГРАМОТНО СМОНТИРОВАННАЯ ЭЛЕКТРОПРОВОДКА

Итак, разберём пошагово процесс прокладки электропроводки на кухне.

Подготовка к работе

Как и в любой другой комнате, на кухне перед тем, как приступить к работе, нужно рассчитать нагрузку бытовых приборов на сеть и в соответствии с полученными данными идти дальше.

Если в квартире уже присутствует однофазная разводка, стоит задуматься над тем, чтобы исправить ситуацию, так как в таком случае особенно размахнуться с мощностью не получится. Трёхфазная проводка же, наоборот, даст приличный запас по требуемой мощности. Обычно в квартирах, где стоит или стояла электрическая печь, проведена именно трёхфазная сеть.

После этого приступаем к расчёту итоговой мощности бытовых приборов. Не забывайте о том, что нужно учитывать желаемое размещение розеток и выключателей и планировать соответствующую схему разводки.

Рассчитывая потребности кухонных приборов в электричестве, всегда учитывайте необходимую разницу между максимумом и потребностями – ведь в будущем вы, весьма вероятно, захотите приобрести более мощные и современные приборы, ради которых совсем не захочется переделывать электропроводку

По опыту, схема электропроводки вряд ли выйдет выше 15 кВт – расчётная мощность крайне редко превышает это значение. Это число выражает сумму всех требований электроприборов, включенных одновременно, чего, скорее всего, никогда не случится. Однако рассчитывать нагрузку, повторимся, стоит по максимуму.

РАССЧИТАЙТЕ РАСПОЛОЖЕНИЕ И КОЛИЧЕСТВО РОЗЕТОК ДЛЯ КУХНИ

Теперь настало время, исходя из расчётных данных, выбрать правильный провод с соответствующим сечением для проведения освещения и розеток. Мы говорили о разных типах кабелей и проводов для электропроводки в этой статье: Разновидности проводов и кабелей для организации электропроводки.

ТАБЛИЦА СЕЧЕНИЯ ПРОВОДОВ

Самый распространённый вариант – кабель сечением 6 мм, рассчитанный на 10 кВт. Однако, если ваша расчётная мощность превышает допустимые этим кабелем пределы, вы всегда можете выбрать другой.

Уточните в ЖЭКе, проведено ли заземление и другие важные мероприятия, чтобы быть уверенными, что дальнейшая работа с электропроводкой будет безопасной

Шаг первый: устанавливаем электрощиток

Чтобы использование бытовых приборов было безопасным в дальнейшем, позаботьтесь об установке электрощитка – он устанавливается вместо обычной распределительной коробки.
По правилам в схеме перед щитком идёт автомат или стабилизатор напряжения, мощность которого также зависит от того, каково напряжение электроприборов в квартире. Чувствительные к перепадам напряжения бытовые приборы лучше подключить к их индивидуальным приборам защиты.

ИНДИВИДУАЛЬНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ДЛЯ ХОЛОДИЛЬНИКА

Освещение выводится параллельной линией через автомат для того, чтобы можно было отключать всю квартиру сразу, а не каждый светильник по отдельности.

Не забывайте о том, что кухня является местом с повышенной влажностью, и места с проводкой должны хорошо герметизироваться

Шаг второй: обращаем внимание на розетки и выключатели

Розетки и выключатели должны быть безопасны в использовании, ведь с ними вам придётся контактировать постоянно. Каковы их особенности?

• Для квартиры идеальны варианты с расчётом силы тока на 15 А;
• Розетки на керамических пластинах прослужат дольше – ведь керамика не подвержена горению и плавлению;
• Кухонный выключатель должен быть плоским, чтобы его легче было очищать от пыли и жира;
• Для розеток на кухне из общих правил сделано исключение. Вместо требуемых полуметра от пола кухонные розетки располагаются выше стола, чтобы в них не попадала вода и ими было удобно пользоваться. Выключатели также поднялись выше в кухонных условиях – вместо метра от пола они располагаются там, куда будет удобно дотянуться рукой;
• Выключатель фонового света располагается рядом с косяком входной двери на кухню. Нередко этот выключатель находится вообще в коридоре в непосредственной близости от кухни;
• Часто в монтажную схему электропроводки включают и освещение рабочей поверхности разделочного стола и других элементов кухни.

СХЕМА ЭЛЕКТРОПРОВОДКИ В КУХНЕ

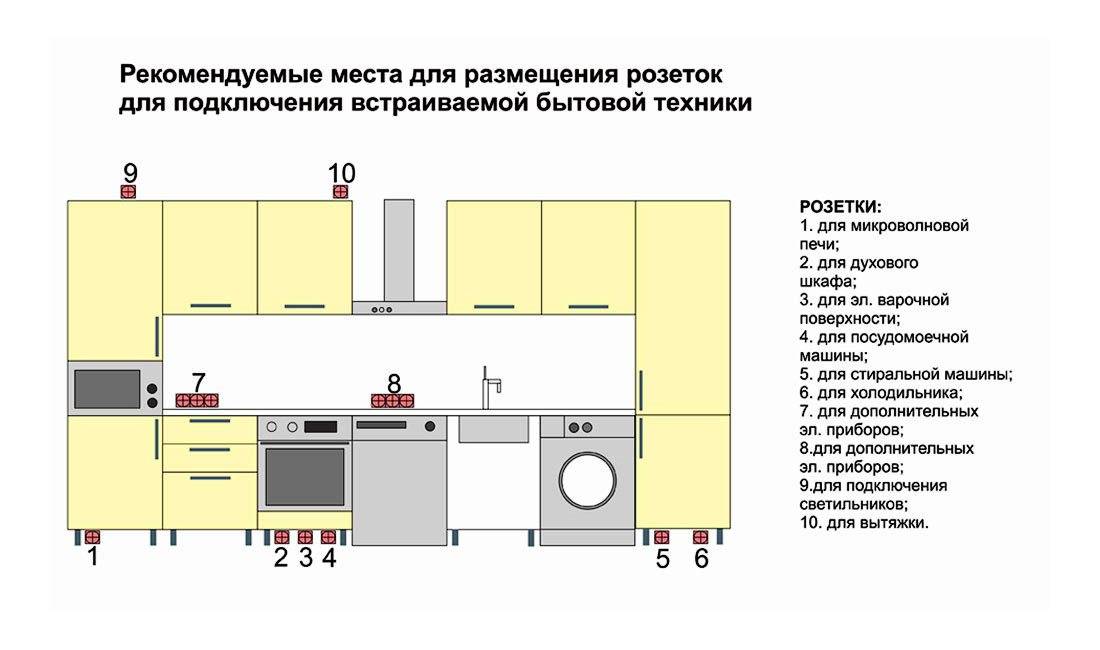

Чтобы знать, как расположить розетки, спланируйте расположение крупных бытовых приборов на кухне. Обычно габариты кухни вынуждают к достаточно строгой расстановке крупной техники. Для мелких электроприборов, которые не будут постоянно включены в сеть, можно сделать группы розеток над столом или любым другим местом, где предполагается их использовать. Помните о том, что размещать розетки можно только в третьей зоне, достаточно удалённой от брызг, в остальных случаях нужно использовать розетки с защитной крышкой.

РОЗЕТКИ ДЛЯ МЕЛКИХ БЫТОВЫХ ЭЛЕКТРОПРИБОРОВ

Шаг третий: штробим стены под проводку

Итак, с планированием электросети на кухне покончено и пора приступать к активным действиям.
Вам понадобится перфоратор, которым и будет производиться штробление под скрытую проводку. Обычно в кухне используется именно скрытая проводка, когда кабель прокладывается в специально проделанных канавках – штробах – в стене. Впоследствии эти канавки заделываются и покрываются вместе со всей стеной финишной отделкой.

Для штробления понадобится специальная насадка на перфоратор или болгарку

ШТРОБЛЕНИЕ СТЕН ПОД ПРОВОДКУ ПЕРФОРАТОРОМ

Приступая к прокладыванию штроб для проводки, помните:

• Процедура прокладки штроб долгая и трудозатратная. Специалисты используют в своей работе различные инструменты, призванные ускорить и облегчить процесс – штроборез, болгарку и т. д. Однако обыватель обычно довольствуется перфоратором, с которым работа идёт не так быстро;
• На стены перед началом работы лучше нанести линии разводки электросети. Помните о том, что кабель должен расходоваться минимально;
• Штробы должны идти ровно, с поворотом под углом 90⁰. Это будет не только эстетически привлекательнее, но и понятнее и проще для запоминания – ведь вам нужно знать, где проходит кабель, на случай, если в будущем придётся сверлить стену;
• Попутно выделяйте перфоратором места, где будут установлены розетки и выключатели.

Для прокладывания кабеля вам понадобится ещё и долото или бур с упрочнённым наконечником.

ДОЛОТО ДЛЯ ШТРОБЛЕНИЯ

Помните о технике безопасности, пользуйтесь во время прокладывания штроб респиратором и защитными очками

Шаг четвёртый: укладываем кабель

После достаточно сложного предыдущего пункта этот кажется довольно лёгким. Но не забывайте о соблюдении правил!

В соответствии со схемой электрики вложите кабель в проделанные штробы. На этом монтаж завершится.

Укладывают провода по следующему алгоритму:

• В промежутках длиной 50 см в полости проштробленного канала сверлится отверстие диаметром в 1 см;
• Заранее подготовленную электропроводку убирают в гофрированную трубу, которая защитит провода от механических повреждений и горения. Гофру укладывают в канавки;
• В просверленных отверстиях закрепляются специальные скобы, которые будут удерживать гофрированную трубу с кабелем в стене.

Если скоб нет, вместо них можно использовать монтажные дюбели с примотанными к ним отрезками проволоки

УКЛАДКА КАБЕЛЯ В ШТРОБУ

Завершение работ

Наступил заключительный этап в укладке электропроводки. Теперь в специально отведённые для них места устанавливаются розетки и выключатели, а к ним сразу подключаются и провода.

Сначала в отверстие для розетки устанавливается подрозетник, фиксирующийся в нише с помощью раствора. В этот момент лучше всего провести штукатурку области вокруг будущей розетки, чтобы потом не запачкать шпатлёвкой фурнитуру.

УСТАНОВКУ ДЕКОРАТИВНОЙ ПАНЕЛИ РОЗЕТКИ ЛУЧШЕ ПРОИЗВОДИТЬ ПОСЛЕ НАНЕСЕНИЯ ФИНИШНОГО ПОКРЫТИЯ, ЧТОБЫ НЕ ЗАПАЧКАТЬ

Самая важная часть электротехнических работ в кухне завершена, и пришло время приступить к другим пунктам ремонта. Если вам нужна помощь в проведении электропроводки в кухню, вы можете обратиться в нашу компанию, где вам с удовольствием помогут справиться с этой задачей.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Требования к электрической цепи для кухонь

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Кухня потребляет больше электроэнергии, чем любая другая комната в доме, а Национальный электротехнический кодекс предусматривает, что кухни должны обслуживаться несколькими цепями. На кухне, где используются электроприборы для приготовления пищи, может потребоваться до семи или восьми цепей. Сравните это с требованиями к спальне или другой жилой зоне, где одна универсальная схема освещения может обслуживать все осветительные приборы и штепсельные розетки.

Когда-то большинство кухонных приборов подключались к обычным общим розеткам, но по мере того, как с годами кухонные приборы становились все больше и больше, теперь стандартно и требуется строительными нормами, чтобы каждый из этих приборов имел выделенную цепь прибора, которая ничему другому не служит. Кроме того, для кухонь требуются небольшие цепи электроприборов и как минимум одна цепь освещения.

Имейте в виду, что не все местные строительные нормы и правила имеют одинаковые требования. В то время как NEC (Национальный электротехнический кодекс) служит основой для большинства местных норм, отдельные сообщества могут и часто устанавливают свои собственные стандарты. Всегда согласовывайте с местными властями требования к коду для вашего сообщества.

• 01 07

  Контур холодильника

  Инти Сент-Клер / Фотодиск / Getty Images

  Современному холодильнику требуется отдельная цепь на 20 ампер. В настоящее время у вас может быть холодильник меньшего размера, подключенный к общей цепи освещения, но во время любой крупной реконструкции установите для холодильника специальную цепь (120/125 вольт). Для этой выделенной 20-амперной цепи для проводки требуется неметаллический (NM) экранированный провод 12/2 с заземлением.

  Эта цепь обычно не требует защиты GFCI, если только розетка не находится в пределах 6 футов от раковины или расположена в гараже или подвале, но обычно она требует защиты AFCI.

• 02 из 07

  Цепь диапазона

  Для электрической плиты обычно требуется отдельная цепь на 240/250 вольт, 50 ампер. Это означает, что вам потребуется установить кабель 6/3 NM (или провод #6 THHN в кабелепроводе) для питания диапазона. Однако, если это газовая плита, ей потребуется только розетка на 120/125 вольт для питания органов управления плитой и вентиляционного колпака.

  Тем не менее, во время капитального ремонта рекомендуется установить электрическую цепь плиты, даже если вы в настоящее время не будете ее использовать. В будущем вы, возможно, захотите перейти на электрическую плиту, и наличие этой схемы станет преимуществом, если вы когда-нибудь продадите свой дом.

  Имейте в виду, что электрическая плита должна быть прижата к стене, поэтому расположите розетку соответствующим образом.

  В то время как цепи на 50 ампер типичны для диапазонов, для некоторых устройств могут потребоваться цепи до 60 ампер, в то время как для меньших устройств могут потребоваться цепи меньшего размера — 40 или даже 30 ампер. Однако новое жилищное строительство обычно включает цепи на 50 ампер, поскольку их достаточно для подавляющего большинства бытовых кухонных плит.

  На кухнях, где варочная панель и настенная духовка являются отдельными устройствами, Национальный электротехнический кодекс обычно разрешает питание обоих устройств от одной и той же цепи при условии, что совокупная электрическая нагрузка не превышает безопасную мощность этой цепи. Однако, как правило, 2-, 30- или 40-амперные цепи запускаются от главной панели для питания каждой из них отдельно.

• 03 из 07

  Контур посудомоечной машины

  При установке посудомоечной машины цепь должна быть выделенной 120/125-вольтовой, 15-амперной цепью. Эта 15-амперная цепь питается проводом 14/2 Нм с землей. Вы также можете подключить посудомоечную машину к цепи на 20 ампер, используя провод 12/2 Нм с заземлением. Убедитесь, что кабель NM имеет достаточную слабину, чтобы посудомоечную машину можно было вытащить и обслуживать, не отсоединяя ее — мастер по ремонту бытовой техники будет вам благодарен.

  Примечание: для посудомоечных машин требуется местное отключение или блокировка панели. Это требование выполняется с помощью шнура и вилки или небольшого устройства блокировки, установленного на выключателе на панели для предотвращения удара током.

  Некоторые электрики подключают кухню, чтобы посудомоечная машина и мусоропровод питались от одной и той же цепи, но если это делается, то это должна быть цепь на 20 ампер, и необходимо позаботиться о том, чтобы общая сила тока обоих приборов не превышала 80 процентов от номинального тока цепи. Уточните у местных властей, разрешено ли это.

  Требования GFCI и AFCI варьируются от юрисдикции к юрисдикции. Обычно для схемы требуется защита GFCI, но защита AFCI может не требоваться в зависимости от местной интерпретации кода.

• 04 07

  Цепь утилизации мусора

  Мусоропроводы делают грязную работу по уборке беспорядка после еды. Когда они загружены мусором, они потребляют большую силу тока, когда измельчают мусор. Для вывоза мусора требуется выделенная цепь на 15 ампер, питаемая кабелем 14/2 Нм с заземлением. Вы также можете выбрать для питания измельчителя цепь на 20 ампер, используя провод 12/2 Нм с заземлением. Это часто делается, когда местные правила разрешают утилизатору использовать общий контур с посудомоечной машиной. Вы должны всегда уточнять у местного инспектора по строительству, разрешено ли это в вашем регионе.

  В разных юрисдикциях могут быть разные требования, требующие защиты GFCI и AFCI для утилизации мусора, поэтому проконсультируйтесь с местными властями. Включение защиты AFCI и GFCI является самым безопасным подходом, но поскольку устройства GFCI могут быть склонны к «фантомному отключению» из-за скачков напряжения при запуске двигателя, профессиональные электрики часто опускают устройства GFCI в этих цепях, где это разрешено местными нормами. Обычно требуется защита AFCI, поскольку эти цепи управляются настенным выключателем, а утилизация может быть подключена к настенной розетке.

• 05 из 07

  Контур микроволновой печи

  Для питания микроволновой печи требуется специальная цепь на 20 ампер и 120/125 вольт. Для этого потребуется провод 12/2 Нм с заземлением. Микроволновые печи бывают разных видов и размеров. Некоторые из них представляют собой настольные модели, а другие микроволновые печи устанавливаются над плитой.

  Хотя нередко можно увидеть, как микроволновые печи подключены к стандартным розеткам для бытовой техники, более крупные микроволновые печи могут потреблять до 1500 Вт, и для них требуются собственные выделенные цепи.

  Эта цепь не нуждается в защите GFCI в большинстве областей, но иногда требуется, когда устройство подключается к доступной розетке. Для этой цепи обычно требуется защита AFCI, так как прибор подключен к розетке. Тем не менее, микроволны способствуют фантомным нагрузкам, поэтому вы можете подумать об отключении их от сети, когда они не используются.

• 06 из 07

  Цепи малых бытовых приборов

  На столешнице вам потребуются две выделенные цепи на 20 А, 120/125 В для питания небольших бытовых приборов, включая такие устройства, как тостеры, электросковороды, кофейники, блендеры и т. д. Две цепи — это минимум, требуемый кодом. ; вы также можете установить больше, если этого требуют ваши потребности.

  Планируя схемы и расположение розеток, постарайтесь представить, где на столешнице вы будете размещать технику. Если сомневаетесь, добавьте дополнительные схемы на будущее.

  Цепи питания подключаемых розеток, обслуживающих настольные приборы, должны всегда иметь защиту как GFCI, так и AFCI.

• 07 из 07

  Цепь освещения

  Конечно, кухня не была бы полноценной без схемы освещения, освещающей зону приготовления пищи. Для питания кухонного освещения, такого как потолочные светильники, канистры, светильники под шкафами и полосовые светильники, требуется как минимум одна выделенная цепь на 15 ампер и 120 / 125 В.

  Каждый комплект светильников должен иметь свой выключатель, позволяющий управлять освещением. Всегда учитывайте и будущие потребности. Возможно, в будущем вы захотите добавить потолочный вентилятор или группу трековых светильников. По этой причине неплохо установить 20-амперную цепь для общего освещения, даже если в коде требуется только 15-амперная цепь.

  В большинстве юрисдикций цепь, которая питает только осветительные приборы, не требует защиты GFCI, но может потребоваться, если настенный выключатель расположен рядом с раковиной. Защита AFCI обычно требуется для всех цепей освещения.

  9 лучших вариантов освещения под шкафами 2023 года

Кухонная электропроводка в старых домах

В старых домах, в которых не были обновлены системы электропроводки на кухне, очень часто кухонная электропроводка оказывается недостаточной для электрических требований современной кухни. Например, нередко кухня имеет только две или три цепи, а базовые приборы, такие как холодильник, посудомоечная машина, мусоропровод, питаются от той же цепи общего назначения, которая питает светильники и розетки на столешнице. . Вообще говоря, старым системам электропроводки разрешается оставаться на месте («устареть»), когда на кухне проводятся скромные ремонтные работы, такие как простая замена приборов, полов и столешниц. Однако во время крупных проектов реконструкции, требующих разрешений на строительство, вам может потребоваться полностью привести кухню в соответствие с нормами, и для этого, скорее всего, потребуется добавить несколько электрических цепей.

Кухонная электропроводка в новых или реконструированных кухнях

Во время нового строительства или крупной реконструкции кухни строительные нормы и правила, вероятно, потребуют, чтобы вы привели системы сантехники и электропроводки в соответствие с текущими требованиями правил. Это часто включает добавление электрических цепей и добавление защиты GFCI и / или AFCI. GFCI уже давно требуются на кухнях, но защита AFCI появилась совсем недавно.

Защита AFCI: Начиная с редакции Национального электротехнического кодекса 2014 г. и расширенной в редакции 2017 г., для многих цепей в доме, включая кухню, стал требоваться особый тип защиты цепи. Эти устройства, известные как AFCI (прерыватели цепи дугового замыкания), предназначены для обнаружения искрения (дугового разряда), возникающего при скачке электричества между неисправными проводными соединениями. AFCI отключают текущий поток до того, как может произойти пожар.

На кухнях лучший совет — убедиться, что все 15-амперные и 20-амперные цепи имеют защиту AFCI. Хотя это может быть обеспечено специальными розетками AFCI, чаще всего это делается путем установки автоматических выключателей со встроенной защитой AFCI. Важно отметить, что защита AFCI отличается от защиты GFCI и не заменяет эти требования. С другой стороны, защита от замыкания на землю (GFCI) предназначена для защиты от ударов.

Многие кухонные цепи требуют защиты как AFCI, так и GFCI. В этих случаях электрик может установить комбинированные автоматические выключатели GFCI / AFCI или использовать автоматические выключатели AFCI в сочетании с розетками GFCI.

Ни в коем случае нет единого мнения о требованиях к защите от AFCI на кухне. Даже в пределах одной юрисдикции разные инспекторы могут по-разному интерпретировать требования. В некоторых регионах любая цепь, которая обслуживается штепсельными розетками или настенными выключателями, требует защиты AFCI, в то время как в других местах требуется защита AFCI для всех 15-амперных или 20-амперных цепей , даже тех, которые обслуживают только проводные устройства. . Единственный способ убедиться в этом — проконсультироваться с местными властями, прежде чем выполнять какие-либо работы на кухне.

Добавление необходимой защиты AFCI должно выполняться всякий раз, когда электросхема выполняется дома. Профессиональный электрик может быть обязан добавить некоторую форму защиты AFCI при работе с кухонной цепью, даже для такой простой работы, как замена одной розетки.

Вот список необходимых электрических цепей при строительстве новой кухни или капитальном ремонте.

Как установить электрические розетки на кухне (шаг за шагом) (сделай сам)

Как установить электрические розетки на кухне

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

51–100 долларов США

8 Введение Не так давно на среднем кухонном столе стояли тостер, кофеварка и, возможно, блендер, но все изменилось.

Становится все труднее найти свободную розетку, чтобы все подключить. Удлинители и разветвители некрасивы и могут быть опасны. Единственное реальное решение — добавить больше розеток.

Необходимые инструменты

• 1 дюйм. Spade Bit
• беспроводная тренировка
• Hacksaw
• Jab Saw
• Окручая
• Wire Stripter/Cutter

Начало начало

Amps Adtlet Adflet Adfly Adfly Adly Adly Adly Adslistian, которые не имеют удивления. время. Он показал нам, как он добавляет розетку к кухонному фартуку, протягивая трубу через заднюю часть шкафов. Этот метод быстрый, недорогой, очень простой и, самое главное, не требует целой кучи ремонтных работ или покраски стен. В этой статье показано, как установить одну новую розетку, но вы можете добавить несколько, выполнив аналогичные действия. Кухни должны быть подключены к выделенной цепи на 20 ампер и иметь провод 12-го калибра. Сегодня провод 12-го калибра обернут в желтую оболочку, но ваш старый кабель может быть белым.

Новые цепи на кухнях нуждаются в защите как от дугового замыкания, так и от замыкания на землю (AFCI, GFCI). В этой истории мы добавляем розетку на кухню, которая уже имеет защиту GFCI, которая требуется уже много лет. Если ваша кухня не подключена к 20-амперной сети или не имеет защиты GFCI, вам придется установить новую цепь или автоматический выключатель. Для получения дополнительной информации ознакомьтесь с разделом «Безопасность выключателя: как подключить новую цепь». Кроме того, обсудите свой проект с местным инспектором по электротехнике при подаче заявления на получение разрешения. Если добавление цепи по-прежнему кажется выше вашего уровня оплаты, вызовите электрика.

Первый шаг — отключить питание. Если ваша панель выключателя плохо помечена, подключите радио к розетке, от которой вы планируете получать питание, и начните отключать выключатели, пока музыка не прекратится. В распределительной коробке также могут быть провода от других цепей, поэтому проверьте коробку бесконтактным тестером напряжения (попробуйте Klein-NCVT-1), прежде чем отсоединять какие-либо провода.
