Проводка под старину в деревянном доме: Электропроводка под старину в деревянном доме из личного опыта

правила выбора и монтаж проводки под старину, достоинства и недостатки, расчет материалов

Открытые коммуникации в декорировании жилого помещения вновь набирают популярность. Особенно часто их используют в интерьерах в стиле лофт, ретро и прованс. Но прежде чем украшать ими свои комнаты, необходимо рассмотреть преимущества и недостатки ретро провода, а также узнать, какие требования предъявляются к электромонтажу.

• Устройство проводки
• Достоинства и недостатки
• Правила выбора
• Расчет необходимых материалов
• Проведение монтажных работ

Устройство проводки

Декоративная проводка имеет в своей основе плетеный токопроводящий кабель. Провод может иметь две или три жилы в зависимости от заземления. Сечение может варьироваться в диапазоне от 0,075 до 0,25 кв/см. По правилам безопасности и стандартизированной маркировки элементы должны иметь изоляцию. Обычно это шелк, который пропитан негорючей смесью.

Цветовая гамма наружного электропровода представлена в широком ассортименте, так что можно подобрать материал, который идеально впишется в интерьер.

Укладка ретро провода осуществляется при помощи обмоток на изоляционных роликах из керамики или фарфора.

Комплектующие элементы декоративной проводки:

1. дизайнерская розетка;
2. выключатель, выполненный в ретро стиле;
3. наружный распределительный короб;
4. подложки;
5. рамка для оборудования.

Все элементы, входящие в комплект, также могут быть керамическими, фарфоровыми, латунными.

Существуют более дешевые изделия, изготовленные из декоративного пластика. Кроме этого, они могут быть покрыты росписью и другими декоративными узорами и орнаментами.

Достоинства и недостатки

К основным достоинствам сети такого типа можно отнести следующие:

1. с электропроводом просто и легко работать, так как для укладки нет необходимости штробить или пробивать стенки;
2. в случае необходимости кабель можно будет быстро починить или демонтировать;
3. существует возможность перепланировки сети.

Эти преимущества делают ретро проводку в деревянном доме или кирпичных строениях, которые оформлены в естественном стиле, идеальным решением. Это объясняется тем, что для современных коммуникаций необходимо устанавливать боксы, которые портят внешнее убранство комнаты, а монтировать внутреннюю прокладку кабеля — мероприятие крайне сложное и проблематичное.

Стоит отметить и ряд недостатков такой сети. Первое, на что следует обратить внимание — это небольшое сечение, оно неустойчиво к высоким нагрузкам. Поэтому подключать какие-либо мощные бытовые приборы к такой электросети нельзя, она просто не выдержит. Кроме этого, она более подвержена к различным механическим повреждениям, поэтому для уличного использования не подходит. Еще один существенный минус проводки под старину — это высокая стоимость кабеля и комплектующих деталей.

Правила выбора

При выборе арматуры для установки электропровода под старину необходимо учитывать некоторые нюансы. Витые кабеля обязательно должны обладать двойной изоляцией, а класс их безопасности должен соответствовать стандарту. Кроме этого, вся проводка открытого типа обязательно имеет маркировку «НГ» и «LS». Такие устройства не поддерживают горения и имеют низкий показатель дымовыделения. Самые известные производители, выпускающие качественный пожароопасный электропровод и другие элементы для установки, — это Gambarelli и Fontini .

Подбирая материал для электромонтажа открытого декоративного кабеля, стоит обратить внимание на следующие рекомендации:

1. выбирая изоляторы, нужно учитывать, что они должны быть пожаробезопасные, поэтому лучше приобретать элементы из фарфора;
2. для стиля ретро идеально подходят поворотные выключатели, а также круглые приборы с клавишами;
3. если в помещении, где будет проводиться укладка, преобладает повышенная влажность, то необходимо подбирать распределительные коробы и розетки с брызгозащитной функцией;
4. желательно, чтобы все комплектующие элементы соответствовали друг другу по цвету и стилю;
5. для объединения можно использовать специальные двухместные или трехместные подложки.

При прокладке наружного кабеля можно подключать проходной выключатель, регулирующий яркость освещения. Сам светильник при этом должен располагаться таким образом, чтобы свет подчеркивал стилистику провода. Например, царские лампы отлично вписываются в комнату, оформленную в золотистых или белых тонах. При этом нужно учитывать, что и вся остальная атрибутика должна сочетаться со стилем и быть изготовлена из качественных материалов.

Расчет необходимых материалов

Чтобы произвести установочные работы светильников, понадобятся кабеля с сечением 0,15 кв/см, а вот для розеток немного больше — 0,25 кв/см.

Для расчета требуемой длины электропровода необходимо выполнить следующие действия:

1. изготовить схему укладки, а затем перенести ее на план дома;
2. в необходимых местах выставить лазерные отметки;
3. умножить площадь строения на два.

Лучше всего брать материала с учетом окружности изолятора. Опытные электрики вычисляют нужное количество умножением полученной длины на 15%. Такой показатель считается стандартным при проведении каждого отдельного технического расчета. 1/3 часть материала тратится на освещение, а другая уходит на розетки. Стоит обратить внимание на то, что изоляторы устанавливаются на расстоянии в 500 миллиметров.

Проведение монтажных работ

Монтаж наружного кабеля в деревянном строении несколько отличается от обычного способа и имеет некоторые нюансы. Это связано с тем, что древесина легко воспламеняется, поэтому токопроводящие элементы необходимо фиксировать на специальные изоляторы.

Чтобы декоративный кабель был надежен и безопасен, требуется соблюдать некоторые требования при проведении монтажных работ:

1. фарфоровые или керамические ролики должны располагаться от выключателя, розеток и коробок на расстоянии в 40 миллиметров;
2. если витая проводка укладывается горизонтально, то элементы необходимо крепить на дистанции в 450 миллиметров;
3. при вертикальной укладке их монтируют уже через 500 мм;
4. для поворота электропроводки устанавливаются сразу два изолятора таким образом, чтобы они находились под углом в 45 градусов;
5. между токопроводящим кабелем и стеной необходимо оставлять небольшое пространство в 10−15 мм;
6. для фиксации используют специальные саморезы, предназначенные для работы с деревом.

В деревянных домах при укладке токопроводящего кабеля скрутка не используется категорически. Для этого применяется припой или специальные клеммы. Для обеспечения надежного соединения рекомендовано делать это при помощи термоусадочных трубок.

Монтаж ретро провода осуществляется несложно, его вполне можно выполнить самостоятельно. Чтобы процесс шел быстрее, а прокладка была выполнена качественно, необходимо предварительно подготовить инструменты и материалы. Многие в целях экономии делают витый кабель в старинном стиле из обычного одножильного провода.

Для начала требуется выполнить следующие действия:

1. перед тем как приступать к работе, требуется подобрать или изготовить схему, на которой будут прорисованы точки подключения устройств;
2. после этого необходимо произвести разметку трассы в соответствии с имеющейся схемой;
3. на следующем этапе производится прокладка изоляционных роликов;
4. закладываются распределительные коробы, подложки, розетки и выключатели;
5. протягиваются декоративные кабеля.

По окончании работ в обязательном порядке производят замеры сопротивления изоляционного материала. Сделать это можно с помощью мультиметра. Если вмонтирован низковольтный электропровод, то сопротивление должно составлять не меньше 0.5 мегаом. Если показатели в норме, то можно производить подключение автоматов и начинать пользоваться электрической сетью в полном объеме.

Винтажный ретро провод совмещает в себе стиль и простоту, он отлично вписывается в естественный интерьер, особенно на фоне дерева или других натуральных материалов. Но при монтажных работах необходимо точно следовать инструкции и выполнять все рекомендации. Не стоит забывать и о правилах пожарной безопасности. Только так можно получить действительно качественную, надежную и безопасную проводку в старинном стиле.

Ретро проводка на изоляторах под старину

Содержание

Что такое ретро проводка?

По сути дела, это способ прокладки силовых кабелей в жилых помещениях. Характерные черты этого метода – скрученные между собой одножильные провода, которые крепятся прямо на стены и потолок при помощи специальных роликов (изоляторов). Следует отметить, что во времена наших дедушек и бабушек таким образом проводку монтировали повсюду. Это были невзрачные провода и простенькие изоляторы. Но кто тогда думал об эстетической привлекательности, главное, чтобы работало.

В наше время все кардинально изменилось: изготавливаются разнообразные провода, изоляторы, выключатели всевозможных цветов, форм и размеров. Но по причине «новизны» электропроводка в стиле ретро сейчас является символом роскоши, так как расценки на комплектующие пока еще «кусаются». Далее мы поподробнее остановимся на этих и других нюансах.

Комплектующие для ретро проводки.

Подготовка к монтажу электропроводки под старину

Подготовительный этап — важная часть в реализации любого ремонта. Перед началом разводки проводов нужно приобрести:

• кабель необходимого сечения;
• накладные выключатели и розетки;
• распределительные коробки.

Такая электрификация дома проводится только после завершения работ по отделке дома. Проводка монтируется на деревянные стены, поверх обоев либо крашенных стен. Рынок электрооборудования предлагает любителям ретро- и экостиля множество разнообразных выключателей и розеток, провода с изоляция разного цвета. Цена зависит от цвета. Золотистые провода будут в два раза дороже, чем коричневые.

Советы по выбору материала

Для начала нужно определиться с проводами. Существует два варианта получения кабеля:

• Бюджетный. Если расходы на обустройство энергоснабжения ограниченны, можно изготовить провода своими руками. Берете 2 кабеля, скручиваете их при помощи дрели и получается витая проводка. Способ, мягко говоря, не очень щадящий, большой риск того, что вы плюнете на эту затею. Но зато дешево и сердито.

• Классический. Находите интернет-магазин и заказываете нужный материал, предварительно рассчитав количество. Отдавать предпочтение следует тем магазинам, которые могут предоставить сертификаты соответствия. Вы же не хотите оказаться погорельцем из-за некачественных проводов.

Теперь поговорим про изоляторы:

• Керамические изоляторы – это самые популярные изделия. Они являются наиболее востребованным типом крепежа ретро проводки, потому что очень надежны при эксплуатации, а также недороги относительно фарфоровых.
• Фарфоровые изоляторы. В принципе фарфор – это разновидность керамики, только отличается большей прозрачностью и прочностью. Поэтому увидев на полке магазина эти два названия, выбирайте любые, они оба отлично подходят для открытой проводки.

Что касается количества, то расчет производится относительно длины провода. Рекомендуется располагать изоляторы через каждые 40–50 см кабеля. Например, вы рассчитали, что на всю проводку понадобится 100 м провода. Делим количество кабеля на два и получаем 200 шт. изоляторов.

Последний момент – выбираем электроустановочные изделия:

• Розетки. По требованиям противопожарной безопасности, они обязательно должны быть накладными. Кроме этого, желательно установить под розетки подложку, она служит защитным барьером от нагрева, а также элементом декора.
• Выключатели. Один главный нюанс при выборе переключателей для ретро проводки, они должны быть поворотные либо в виде тумблеров. Это очень ярко подчеркивает стиль интерьера.
• Монтажные коробки. Тут особых требований нет, главное выбрать подходящую форму и цвет.

Материалы, используемые для ретро электрической проводки

В настоящее время отечественные и зарубежные производители кабельной продукции и установочных изделий выпускают большой ассортимент продукции в стиле ретро. Это обусловлено спросом на эти материалы и высокой доходностью (стоимостью) последних. Наиболее широко, в этом сегменте, на отечественном рынке представлена продукция компаний: «Villaris», «RETRIKA», «Salvador», «Fontini», «Bironi» и «Гусевъ».

Провода (кабели)

Современные декоративные  провода (кабели), используемые при создании ретро стиля в деревянном доме, изготавливаются из меди с ПВХ оболочкой из поливинилхлорида и оплеткой из синтетических материалов, которые  не поддерживают горение.

Выпускаются 2-х и 3-х жильные кабели различного цвета (белые, черные, коричневые, слоновая кость, капучино, карамель, а также золотого и медного окраса), сечением 0,75, 1,5 и 2,5 мм².

Провод в стиле ретро для деревянного дома.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут  подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

• РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
• БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка. Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм²,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети.

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

Витой провод своими руками.

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место.

Установочные изделия

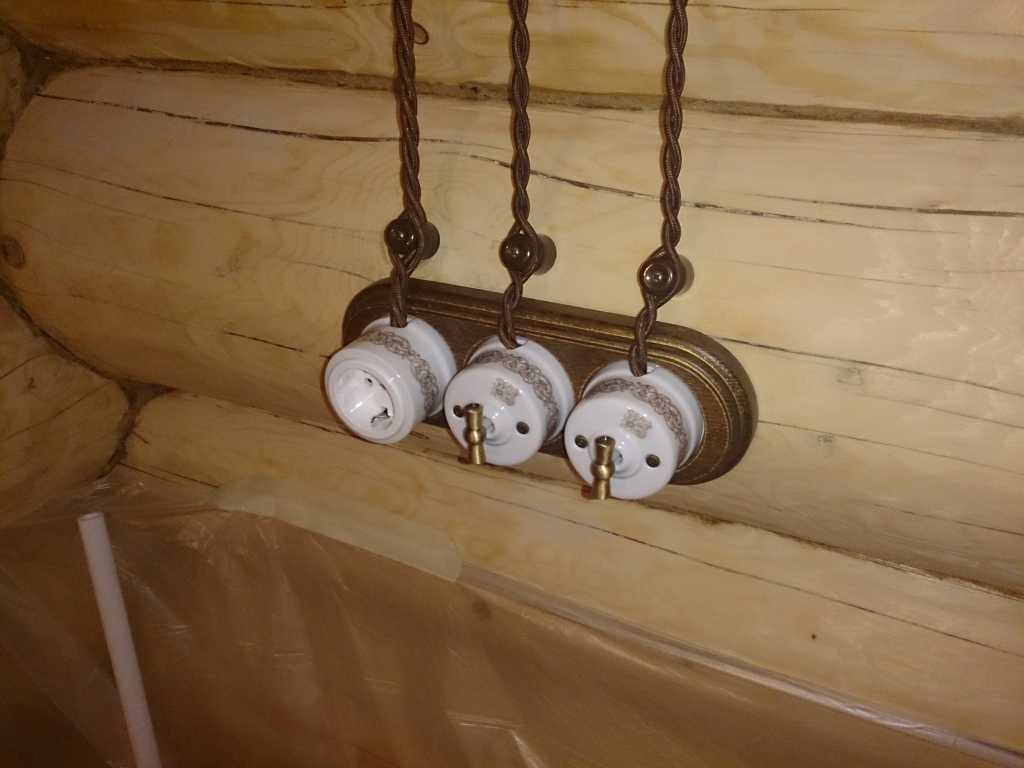

Розетки, выключатели и распределительные коробки выпускаются различных цветов, которые соответствуют выбранному цвету прокладываемых проводов (кабелей).

Розетки для ретро проводки в деревянном доме своими руками.

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

• диаметр 70-90 мм;
• высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декора.

Изоляторы

Изоляторы для электропроводки в деревянном доме в стиле ретро. Изоляторы изготавливаются из электротехнического фарфора и покрываются глазурью различных цветов. Изоляторы обладают механической прочностью и устойчивы к воздействию влаги. Габариты изоляторов:

• Диаметр основания – 18,0- 22,0 мм;
• Высота – 18,0 – 24,0 мм.

Патроны, проходы и ролики (изоляторы) для ретро проводки

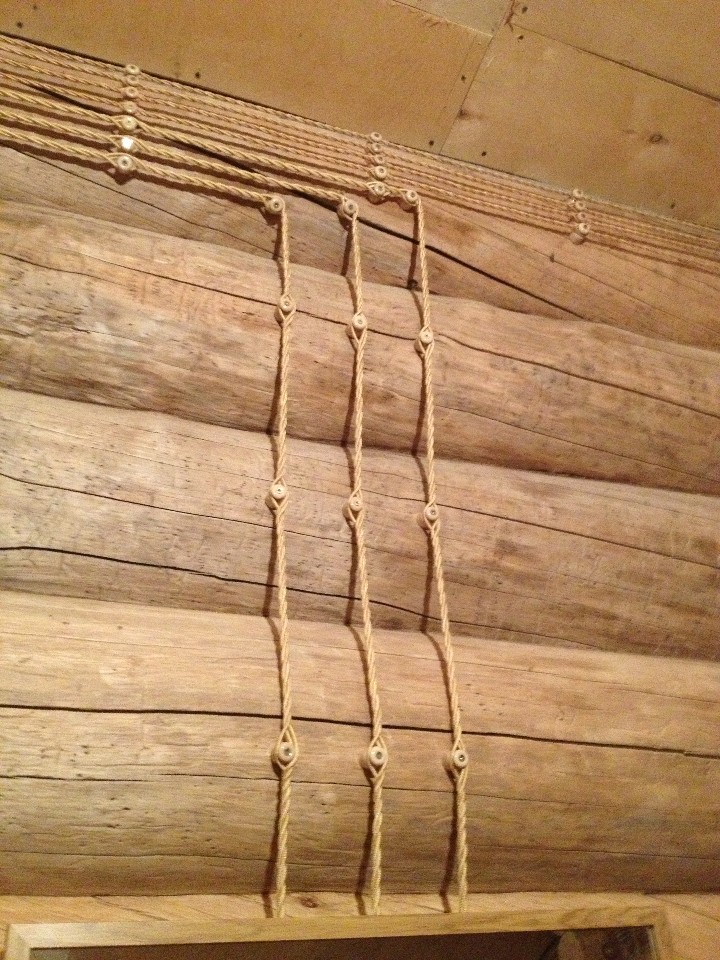

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитуры
Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателем.

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Проводка в стиле ретро в деревянном доме привлекает следующими своими преимуществами, характерными для открытой прокладки:

• выглядит очень эффектно и привлекает внимание своим необычным оформлением и оригинальным видом;
• отличается хорошей ремонтопригодностью; при появлении обрыва или разрушения проводов они легко обнаруживаются путем тщательного визуального осмотра;
• легко и быстро можно устранить неисправности в других элементах электропроводки, не скрытых в толще стен (в распредкоробках).

К числу недостатков этого типа прокладки следует отнести ту же открытость, которая в определенных условиях оказывается опасной. При ее случайном порезе или обрыве фазный провод может оголиться, создавая угрозу поражения электрическим током всех окружающих.

При выходе из строя части проводников подобрать схожие с ними по цвету и фактуре совсем непросто (в данной ситуации приходится заменять всю проводку) – лишние трудозатраты и неоправданные издержки. Добавляется к недостаткам высокая стоимость комплектующих изделий.

Правила монтажа

Перед началом работ приготовьте следующие инструменты:

• Плоскогубцы, кусачки.
• Устройство для резки и зачистки проводов.
• Рулетка, уровень.
• Набор отверток.
• Дрель, сверла.
• Стремянку.

А теперь небольшая пошаговая инструкция по монтажу ретро проводки:

1. Первым делом определяем месторасположение осветительных приборов и розеток.
2. Далее, нужно нарисовать схему подключения всех электроустановочных изделий.
3. Проводим разметку стен, где будет пролегать кабель. Для большей точности, неплохо будет воспользоваться лазерным уровнем.
4. Устанавливаем монтажные коробки в необходимых местах.
5. Монтируем розетки, выключатели, световые приборы.
6. Крепим по разметке изоляторы, при помощи саморезов. Если стены бетонные или кирпичные, то придется сверлить отверстия под дюбели. Следует учитывать, что ролики устанавливаются на расстояние не менее 5 см от розеток, выключателей, коробок.
7. Прокладываем проводку путем нанизывания на изоляторы. Для более плотной посадки рекомендуется надеть термоусаживаемые трубки и закрепить стяжками. При повороте кабеля выдерживаем угол 45 градусов. Для соединения проводов в монтажных коробках используем клемник, никаких скруток!
8. Подключаем все приборы и подаем свет.

На заметку: при составлении схемы расположения накладных розеток и выключателей, учитывайте удобство их использования, а также риск повреждения. Избегайте установки открытой проводки в детских комнатах!

Создание схемы и монтаж электропроводки

Укладка проводки в доме начинается с составления схемы размещения элементов электроцепи.

Необходимо согласовать план с Госэнергонадзором – при отсутствии замечаний организация предоставит разрешение на подключение к электросети в течение 5 дней.

При создании чертежа учитывайте ряд нюансов:

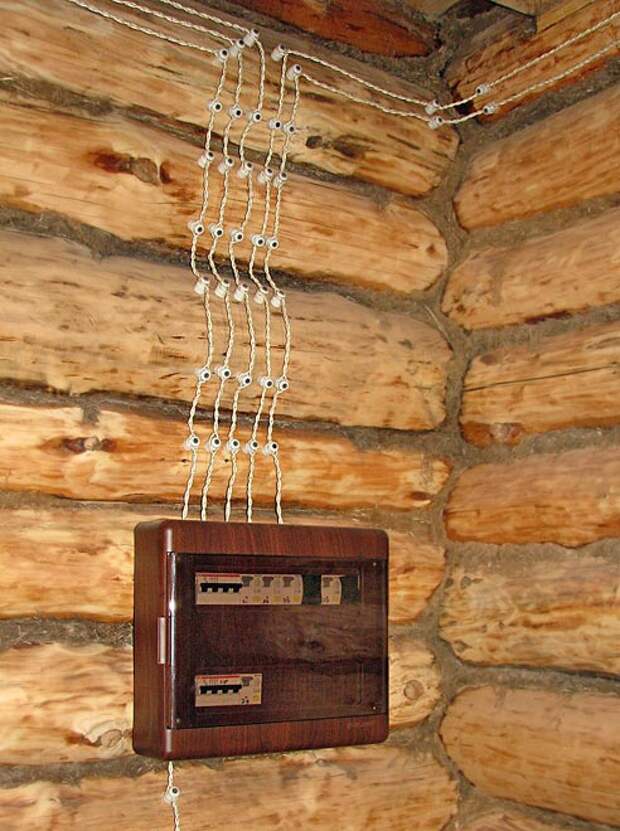

• Распределительный щит монтируют в прихожей, на высоте 1,5 м.
• СНиПы и ПУЭ не выдвигают требований к месторасположению розеток и выключателей – действуйте, исходя из особенностей расстановки мебели и бытовых приборов.
• Линию проводов прокладывают по верху или по низу стены на расстоянии 20 см от потолка/пола соответственно. Допустима прокладка по потолку.
• Провода кладутся строго вертикально или горизонтально. Повороты трассы проходят под прямым углом.

На основании составленной и утвержденной разметки рассчитывают комплектующие.

Прокладка линии по комнатам

Сделать открытую проводку в помещении можно тремя способами:

• Прокладка кабеля в каналах: кабель-каналы защищают провода от физического повреждения, предотвращают возможность воспламенения жилища при коротком замыкании, просты в монтаже. Правильно подобранные каналы уместны в ретро-стиле (например, изделия, стилизованные «под дерево»).
• Прокладка на роликах: суть технологии заключается в фиксации на стенах керамических бочонков, удерживающих линию.
• Крепление скобами — дешевый, но декоративно непривлекательный вариант. Предполагается проводка трассы с фиксацией кабелей специальными скобами, которые не всегда вписываются в интерьер.

В местах соединений жил и распределения линии к розеткам и выключателям устанавливают ответвительные короба. Для соединения линий открытой ретро-проводки используют ваги, сизы, гильзы. Допускаются более простые методы – сварка, пайка или «скручивание» проводов.

После проводки трассы приступаем к монтажу розеток и выключателей. Для ретро-проводки подходят специальные накладные розетки, которые не утапливаются в стену, а крепятся поверх.

Как сэкономить на комплектующих для ретро-проводки?

Открытая ретро-проводка – недешевое удовольствие. Простые рекомендации помогут урезать бюджет работы, без ущемления эксплуатационных характеристик трассы.

Смешанный тип монтажа не только экономит средства, но и позволяет подключить больше мощных приборов. Для этого частично используйте медные провода в некоторых местах – преимущественно недоступных глазу. Линию скрывают под полом, плинтусом или в перекрытиях, приподнимая/опуская места соединений витых и традиционных кабелей с помощью распаячной коробки.

50% расходов приходится на покупку специальных витых кабелей. Декоративные элементы можно изготовить самостоятельно из медного провода:

• Тип РГКМ – многожильного кабеля с резиновой оболочкой и стекловолоконной оплеткой, выдерживающего нагрев до +180°С;
• Тип БПВЛ – провода в ПВХ-оболочке с нитяной оплеткой, представленного в разных цветовых вариантах.

Электропроводка под старину в деревянном доме

Итак, как было написано в статье «Электропроводка в каркасном доме от А до Я» в деревянных домах лучшим по безопасности решением будет открытая проводка. Если мы рассматриваем дом из бревна, то применить кабель-канал аккуратно по стенам не получиться и необходимо искать другой способ. Вот в этом случае монтаж ретро проводки и является наиболее востребованным.

Производителе провода предоставляют различные цвета. Целое поле для творчества в дизайне таких помещений. Можно комбинировать светлый витой провод с темными механизмами и наоборот.

Комплектующие необходимые для прокладки проводки под старину

Какие провода для электрики под старину существуют:

1. Силовые для питания розеток и света 2 и 3 жильные;
2. UTP для интернет розеток;
3. Коаксиальный кабель для ТВ розеток;
4. Комбинированный UTP и коаксиальный в одном (очень удобно — не у всех производителей).

Для монтажа провода на выбор есть пластиковые или керамические изоляторы разных цветов. Количество изоляторов можно рассчитать 3,5 изолятора на погонный метр провода.

Комплект для электропроводки в деревянном доме

Это значение получено из практики. Так для крепления витого провода необходимо размещать изоляторы через бревно или два. Однако у распределительной коробки и самого механизма также необходимо устанавливать изоляторы. Если дом сделан из бруса, то расстояние между соседними изоляторами должно быть не более 400-450 мм.

Также для протяжки проводки под старину необходимо запастись:

• Тонкими, но прочными нейлоновыми стяжками под цвет провода или прозрачными, для фиксации витого провода на оконечных изоляторах, а также в самих механизмах.
• Клеммами WAGO 221 серии с количеством выходов 2, 3 и 5 они потребуются для коммутации в распределительных коробках. Использовать 222 серию будет неудобно из-за больших размеров. Наконечники НШВИ, чтобы обжимать концы проводников, для хорошего контакта.
• Также потребуются саморезы: никелированные либо оцинкованные длинной 45 мм. Не забудьте взять биту с соответствующим хвостовиком под саморезы.

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

Из этого пункта можно сделать вывод, что применять светлые тона проводов хуже нежели темные. Шоколадный цвет проводки на светлом бревне смотрится гораздо лучше, чем в цвет. А если провод вообще белый — я за монтаж белого провода объявлял цену с коэффициентом 1,5. Только представьте, что через каждые десять минут монтажных работ необходимо идти и мыть руки с мылом. Одних перчаток ушло три упаковки. Малейшая грязь на руках буквально втирается в провод и отчистить его до первоначального состояния практически невозможно. Если такого не делать провод будет затерт еще до ввода в эксплуатацию.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Большое нагромождение провода на стенах будет смотреться не очень красиво.

Когда необходимо сделать проходной выключатель.

А теперь пройдемся по плюсам:

1. Это конечно же соответствие ретро проводки нормам и правилам монтажа.
2. В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
3. В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
4. Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
5. Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

Фиксация провода на крайних изоляторах.

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Экономия на смешанном типе монтажа

При прокладке промышленных линий электропроводки возможно применение последовательной схемы соединения нагрузок (розеток и осветителей) или параллельное их подключение. Но для бытовых условий более удобной и экономичной будет смешанная схема, при которой часть линий включается в параллельные группы, а затем все они соединяются в последовательную цепочку.

Использование комбинированного или смешанного метода подсоединения отдельных линий позволяет сэкономить на общей длине проводов и обеспечивает удобство подключения розеток и выключателей. Кроме того, сама проводка приобретает аккуратный и строгий вид.

Техника безопасности

Согласно инструкции, пошаговый план прокладки проводки должен учитывать безопасность ее эксплуатации и ремонтопригодность.

При выборе типа проводов и условий их монтажа необходимо побеспокоиться о следующем:

• декоративные жилы должны иметь двойную изоляцию, надежно защищающую людей от удара током;
• при их проводке через стены и перекрытия обязательно применение отрезков гофрированных или металлических труб;
• высота должна быть достаточной для того, чтобы до проводов не дотягивались дети;
• на этом уровне нежелательно расположение оборудования и предметов, представляющих опасность для электропроводки;
• вблизи нее недопустимо проведение каких-либо работ, опасных с точки зрения повреждения проводов.

Положениями ПУЭ также оговариваются условия эксплуатации электропроводки внутри деревянного дома, что в основном касается повышенных температур и влажности. При прокладке в ванной комнате провода желательно поместить в кабельный канал или гофрированную трубу (это должно делаться даже в ущерб декоративности).

Видеоинструкция

Источники

• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/retro-provodka-v-derevyannom-dome.html
• http://ElectroManual.ru/montazh-elektroprovodki-na-izolyatorax-pod-starinu-kak-podobrat-materialy/
• https://master-houses.ru/elektricheskaya-provodka-v-derevyannom-dome-v-stile-retro/
• https://HomeMyHome.ru/vneshnyaya-retro-provodka.html
• https://DrevoGid.com/stroitelstvo/dom/kommunikatsii/retro-provodka.html
• https://ProElektroDom.ru/otkrytaya-retro-provodka-plyusy-minusy/
• https://ingenernie-sistemi. ru/elektroprovodka-pod-starinu-v-derevyannom-dome/

Ретро электропроводка в деревянном доме: фото, видео, монтаж

Создание интерьера под старину сегодня очень популярно, особенно в загородных домах из дерева и банях. В связи с тем, что эти строения пожароопасны, правилами ПУЭ допускается установка открытой электропроводки. Вот тут-то и возникает проблема – провода своим скучным видом могут испортить дизайн комнат. Чтобы «убить двух зайцев одним выстрелом» — не нарушать правила ПУЭ и при этом сохранить декоративный дедушкин интерьер, рекомендуется использовать специальную витую электропроводку. Далее мы просто расскажем читателям сайта Электроэксперт, как сделать ретро электропроводку в деревянном доме своими руками и какие подводные камни могут возникнуть при монтаже.

• Устройство декоративной проводки
• Взвесьте все за и против
• Особенности монтажа
• Как сэкономить на материале
• Оригинальные фото идеи

Устройство декоративной проводки

Как и обычный кабель, витые провода состоят из двух или трех жил, в зависимости от наличия в деревянном доме или квартире системы заземления. Что касается внешней изоляции проводов, то она имеет декоративный вид, что, собственно, и создает эффект ретро-стиля. Чаще всего в качестве внешней оболочки используется шелк, пропитанный негорючим составом. Кроме того, жилы дополнительно защищены поливинилхлоридной изоляцией, цвет которой соответствует стандартам цветовой маркировки проводов. Ретро-проводники медные сечением от 0,75 до 2,5 мм ² .

Кроме того, к старинному электроустановочному комплекту в деревянном доме можно отнести дизайнерские розетки, выключатели, распределительные коробки и, конечно же, фарфоровые изоляторы. Все они имеют соответствующий внешний вид, характерный для стиля ретро, ​​что можно увидеть на фото и видео ниже.

Видеообзор всех комплектующих

Взвесьте все за и против

Прежде чем переходить к инструкции по монтажу ретро электропроводки в деревянном доме своими руками, необходимо выяснить, нужна ли она вообще, взвесив все преимущества и недостатки этого варианта.

Что касается положительных моментов, то это, конечно же, оригинальный внешний вид, который дополнит интерьер комнаты со старыми деревянными стенами. Недостатков гораздо больше. Основными недостатками являются значительно возросшая стоимость ретро-проводки (особенно если производителем является фирма-лидер — Fontini или Bironi) и ограниченные условия применения. Относительно последнего следует отметить, что поскольку сечение провода не превышает 2,5 мм ² , использование такой проводки для подключения варочной поверхности или других мощных электроприборов запрещено, т. к. жилы не выдерживают больших токовых нагрузок.

Подводя итог, хочется отметить, что если вы можете потратиться на более дорогой комплект проводов, розеток и выключателей и при этом проводка не будет использоваться для мощных бытовых приборов, то такой вариант будет весьма оригинальным и разумно. В противном случае можно использовать кабель-каналы «под дерево», которые также используются для монтажа электропроводки в деревянном доме.

Обзор готового варианта старинной линии электропередач вы можете увидеть в этом видео примере:

Внешний вид готовой электросети

Особенности монтажа

Вот мы и добрались до самого интересного для вас вопроса — как самостоятельно провести ретро электропроводку в деревянном доме. На самом деле ничего сложного нет, главное учитывать приведенные ниже рекомендации и действовать согласно следующей пошаговой инструкции:

1. Определить где будут установлены и базироваться все выключатели, розетки, светильники по этому нарисуйте схему подключения антиквариата. Для примера рекомендуем посмотреть схему электропроводки в квартире-студии.
2. Перенесите эскизы на стены в соответствии с подготовленной схемой. Чтобы все линии были горизонтальными, рекомендуем использовать самодельный лазерный уровень или купить у производителя специальное приспособление, как показано на фото ниже.
3. Установите фарфоровые ролики вдоль отмеченной дорожки. Расстояние между изоляторами при монтаже должно быть одинаковым по всей длине проводки в стиле ретро. Обычно расстояние составляет 50 см между роликами и 5 см между розеткой/выключателем и первым изолятором. Фарфоровые валики крепятся шурупами.
4. Установите накладные розетки, выключатели и распределительные коробки антик в соответствующих местах согласно схеме.
5. Проложите ретропроводку между изоляторами. Соединение электрических проводов должно осуществляться либо пайкой, либо клеммами автомобиля. Использование витых проводов в деревянных домах не должно быть из соображений пожарной безопасности. Натяните проводник так, чтобы минимальное расстояние между стеной и проводкой было не менее 1 см (по правилам электротехнических норм). Установка на потолке должна основываться на том же требовании.
6. После завершения электромонтажных работ проверьте правильность выполненных работ путем визуального осмотра и измерения сопротивления мультиметром. Если все в порядке, можно включать выключатели и пользоваться электричеством в бане или деревянном доме.

Вот по этой технологии выполняется ретро электропроводка своими руками. Как видите, ничего сложного нет, главное быть внимательным и придерживаться самых простых правил, которые мы предоставили. Обращаем ваше внимание на то, что не стоит протягивать проводку для антиквариата на улице, ведь для этого нужны специальные розетки и выключатели с высокой степенью внешней защиты от влаги и пыли. Единственное место, где можно установить ретро-провода наружным способом, это в закрытой деревянной беседке, и то, при соблюдении всех мер электробезопасности.

На видео мастер наглядно объясняет, как провести электропроводку на изоляторах:

Консультации специалиста

Как сэкономить на материале

Как мы уже говорили выше, старинная проводка по цене значительно превосходит даже специальную не- горючий кабель ВВГнг, который также используется при монтаже электропроводки в бане и доме на дереве. Чтобы сэкономить на покупке декоративной витой проволоки, можно провести группу обычных кабелей от распределительного щита в трубе или гофре под полом, либо в специальном электрическом плинтусе, а в местах ответвления проводов к розеткам и выключателям , использовать старинную проводку. Таким образом, нужно купить совсем немного дорогого материала и при этом сохранить всю изысканность стиля ретро.

На этом мы закончим обзор ретро электропроводки в деревянном доме. Надеемся, что теперь вы знаете, что это такое и как провести монтаж электропроводки под старину самостоятельно. Напоследок рекомендуем посмотреть фото идеи использования в интерьере декоративного «дедовского» варианта проволоки.

Оригинальные фото идеи

На картинках ниже показано, как можно сделать необычный старинный интерьер в бане и деревянном доме, используя не только ретро провода, но и крашеные трубы. Вот несколько идей, которые мы нашли в Интернете:

Читайте также:

• Что такое выключатели света
• Монтаж электропроводки в трубах
• Как пользоваться индикаторной отверткой

Внешний вид готовой электросети

Консультация специалиста

Видео обзор всех комплектующих

Опубликовано: 06.03.2015 Обновлено: 16.02.2019 6 комментариев

Понимание деталей проводки и розеток

Shannon Lee

Примечание редактора: Это статья 4 из 8 в Главе 7: Руководство по электрике в Руководстве по восстановлению дома Old House Web. Это руководство было разработано и отредактировано для старых домов из оригинальных материалов в руководстве по восстановлению жилья и городского развития США (HUD).

4. ЭЛЕКТРОПРОВОДКА И РОЗЕТКИ

Раздел 1.

Обзор

Электропроводка в жилых помещениях претерпела множество изменений с момента ее появления в конце 1800-х годов. Сегодня в большинстве домов есть служебные провода, провода передачи, проводка ответвлений, шнуры питания приборов и даже удлинители различной длины и назначения. В этом конкретном разделе основное внимание уделяется проводке ответвленной цепи, которая проходит между розетками и автоматическими выключателями.

Понимание деталей проводки и розеток (или розеток) напрямую связано с безопасностью. Вот несколько ситуаций с проводкой, с которыми вы можете столкнуться в своем старом доме:

• Проводка ручки и трубки. Популярная в 1920 году система с ручкой и трубкой представляла собой двухпроводную систему, удерживаемую на расстоянии около одного дюйма от стоек и балок с помощью фарфоровых ручек или защищенную фарфоровыми трубками там, где она пересекала другие провода или проходила через каркас. Проводка с ручкой и трубкой не имела заземления, а розетки не были поляризованы.
• Деревянные направляющие. Запрещенные с 1930-х годов, деревянные дорожки все еще можно найти в очень старом доме. Если вы обнаружите деревянную дорожку — деревянный молдинг, содержащий два или три провода — во время ремонтных работ дома, немедленно удалите его.
• Металлические направляющие. Металлические направляющие, впервые признанные в 1907 году Национальным электротехническим кодексом, используются до сих пор. Они считаются более безопасными, чем их аналоги из горючей древесины.
• Новый трубопровод. Гибкие стальные трубы Greenfield, разработанные в конце 1890-х годов, позволяли легко прокладывать провода сквозь стены и полы.
• Бронированный кабель (тип AC). Бронированный трос был разработан в конце 1890-х годов, но не получил широкого распространения до 19 века.20 с. Непрерывная спираль из оцинкованного металла обеспечивала в этой системе единственное заземление; в 1959 году безопасность армированного кабеля была значительно повышена, когда для создания заземления была добавлена ​​тонкая алюминиевая соединительная полоса.
• Кабель в неметаллической оболочке. Этот кабель состоит из двух изолированных резиновых проводников, окруженных тканевой оболочкой. В конце 1940-х изоляция проводника сменилась с резиновой на пластиковую, а к 1960-м тканевая оболочка тоже сменилась на пластиковую.

Общие проблемы, с которыми вы можете столкнуться в старом доме, обычно связаны с ухудшением изоляции или ослаблением соединений. Ослабленные или сломанные соединения обычно легко исправить, но проблемы с изоляцией могут превратиться в серьезную работу по перемонтажу. Многие проблемы с ухудшением изоляции можно отнести к возрасту; например, срок службы резиновой изоляции составляет около 25 лет. Если в доме была проводка до 1930 года, резиновая изоляция может стать опасной.

Есть несколько способов решения проблем со старой изоляцией:

1. Полная замена электропроводки. Иногда полная замена электропроводки является самым простым и безопасным способом решения проблем с электропроводкой в ​​старом доме, включая изношенную изоляцию и перегрузку цепей. Хитрость заключается в том, чтобы выполнить повторную проводку с минимальным повреждением потолков и стен.
2. Установка дорожек качения. В качестве опции для повторной проводки предусмотрены кабельные каналы, которые надежно удерживают проводку в металлических или ПВХ-каналах, защищенных колпачком. Менее затратные, чем прокладывание проводов через структуру дома, кабельные каналы более заметны, но обеспечивают гораздо большую гибкость при будущих изменениях.
3. Ремонт изоляции. Существует несколько методов ремонта осыпающейся изоляции, но уточните у местных представителей норм и правил, чтобы убедиться, что исправления приемлемы.

Раздел 2. Крепления для алюминиевой проводки

Алюминиевая проводка широко использовалась в период с 1962 по 1972 год. Опасности алюминиевой проводки включают соединения с разнородными металлами и окисление алюминия, оба из которых могут привести к электрическому сопротивлению. Это делает провода более горячими при использовании и, как следствие, создает опасность возгорания.

Есть три способа решить проблему во время ремонта дома:

1. Замена электропроводки. Самый безопасный способ обращения с алюминиевой проводкой — полностью удалить ее и заменить на гораздо более безопасный медный провод.
2. Разъемы AMP COPALUM. Единственный вид постоянного ремонта, признанный Комиссией по безопасности потребительских товаров США (CPSC), эти разъемы должен устанавливать электрик, обученный их использованию.
3. Соединители «Скотчлок». CPSC считает эти разъемы единственной надежной альтернативой креплению AMP COPALUM, но опять же, установка может производиться только сертифицированным электриком.

Раздел 3. Безопасные розетки

Заземление и поляризация — два ключевых элемента безопасной системы розеток. Заземление защищает вас от потенциального поражения электрическим током, направляя избыточные токи в сторону системы заземления, а поляризация разделяет горячие и нейтральные провода электрической системы, чтобы избежать случайного перепутывания. В современных системах розеток поляризация достигается за счет того, что два штыря в розетке имеют разные размеры, чтобы вилки всегда подключались одинаково. Розетки с тремя контактами обычно имеют эту функцию поляризации, а также штырь заземления.

В старом доме розетки с двумя контактами (известные как розетки) могут быть не заземлены или не поляризованы. Хотя розетки с двумя штырями не нужно заменять в ходе ремонта дома, поскольку заземленные и поляризованные розетки безопаснее, их обязательно следует заменить. Есть несколько способов внести изменения:

1. Замена проводки. Прокладка новой проводки — единственный способ обеспечить надлежащее заземление. Это особенно важно, если розетка будет использоваться для питания чувствительного электронного оборудования.
2. Новые заземлители. Заземляющий проводник, идущий обратно к сервисной панели или к ближайшей доступной точке системы заземляющих электродов, дешевле, чем полная замена проводки.
3. Проверьте коробку с розеткой. Проверьте розетку с помощью тестера цепи, чтобы убедиться, что она заземлена. Если это так, просто добавьте новую розетку и убедитесь, что заземление надежно.
4. Установите прерыватели цепи замыкания на землю. Если вы собираетесь заменить розетку с двумя контактами, но не можете заземлить трехконтактную, вы можете использовать прерыватель цепи замыкания на землю (GFCI). GFCI не заземлен; однако он отключает ток в случае замыкания на землю. Однако имейте в виду, что это исправление означает, что ваши сетевые фильтры будут бесполезны.

Различные осветительные приборы могут по-разному взаимодействовать с вашей электропроводкой, поэтому перед капитальным ремонтом проверьте совместимость. В следующем разделе Руководства по восстановлению паутины Old House обсуждаются системы освещения.



Источники

Об авторе

Шэннон Дофин — независимый писатель, живущий недалеко от Нэшвилла, штат Теннесси.
