Электропроводка в бане — правила монтажа! Подробная инструкция

Если не так давно работы по монтажу электрического оборудования в жилых зданиях могли выполняться только при наличии согласованного в соответствующих инстанциях проекта, то сегодня, благодаря постановлению правительства РФ об отмене устаревших требований для владельцев домов и коттеджей, все намного упростилось. Теперь электропроводку в бане можно монтировать без проекта и согласований. Но при этом обязательно нужно выполнять главное условие – монтаж делается с учетом требований ПУЭ и иных нормативных актов, отклонения запрещаются и могут служить основанием для отказа в подключении объекта к эклектическим сетям.

Электропроводка в бане

Содержание материала

Общие требования

Последние нормы ДБН В.2.5-2003 и ДНАОП 0.00-1.32-01 запрещают использовать для проводки двухжильные кабели (кроме выключателей), теперь они должны быть только трехжильными с фазным, нулевым рабочим и нулевым защитным медными проводами. Это касается однофазной электрической проводки, трехфазные в банях почти не используются и в связи с этим в этой статье упоминаться не будут.

ДБН В.2.5-2003. Файл для скачивания в формате PDF

ДБН В.2.5-2003

ДНАОП 0.00-1.32-01. Государственный нормативный акт по охране труда. Файл для скачивания в формате PDF

ДНАОП 0.00-1.32-01

Какие существуют общие требования к проводке в бане?

1. Размещение светильников, выключателей и розеток должно осуществляться по зонам, разбивка делается на основании требований ГОСТ Р 50571.12-96. В первой зоне категорически запрещено не только устанавливать какое-либо электрическое оборудование, но и прокладывать линии кабелей. Здесь строятся печи для отопления помещений, устанавливаются умывальники, душевые и т. д. Вторая зона самая безопасная по условиям эксплуатации оборудования, в ней меньше всего ограничений и дополнительных требований. В третьей и четвертой зонах допускается прокладывать кабели с устойчивостью изоляции не менее +170°С.

   Размещение светильников, выключателей и розеток должно осуществляться по зонам

   В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования

2. Для монтажа электрической проводки в банях категорически запрещается использовать универсальные плоские провода (ПУНП).

   ПУНП трехжильный

   Дело в том, что для этих проводов до сих пор не разработаны государственные стандарты, каждое предприятие имеет право пользоваться своими техническими условиями (ТУ). Как показывает объективный анализ рынка, все провода ПУНП по ТУ в той или иной степени не отвечают требованиям ГОСТа 22483-77, регламентирующего электрическое сопротивление токопроводящей жилы. Количество пожаров, возникших по причине этих кабелей, превышает 65% от всех чрезвычайных ситуаций из-за электрического оборудования.

   Как выбрать кабель или провод для бани

3. Устанавливать розетки в парилках строго запрещается, выключатель освещения также желательно монтировать в тамбуре или зоне отдыха.

   Устанавливать розетки в парилках строго запрещается

   Как выбрать светильник для бани и сауны

ГОСТ Р 50571.12-96. Файл для скачивания в формате PDF

«Электроустановки зданий»

Цены на кабель ПУНП

кабель ПУНП

Пошаговая инструкция монтажа электропроводки в бане

Для примера мы рассмотрим самый сложный вариант, его можно значительно упрощать с учетом особенностей бань и требований застройщиков.

Шаг 1. Подключение кабеля ввода (питающего кабеля). Он подается в щиток сверху и присоединяется к вводному автомату. Параметры отсечки рассчитываются отдельно с учетом общей мощности потребителей. Конкретные советы даются ниже в этой статье. Синий и серый провода присоединяются к входу в автомат, желто-зеленый на шину заземления.

Подключение питающего кабеля. На верхние клеммы вводного дифавтомата заводим жилы серого и синего цвета. А жилу желто-зеленого цвета на заземляющую шинку.

Шаг 2. Если в щитке имеются дополнительные отсекатели для отдельных комнат или групп потребителей, то подведите к ним питание. Стандартное положение – вход сверху, выход снизу.

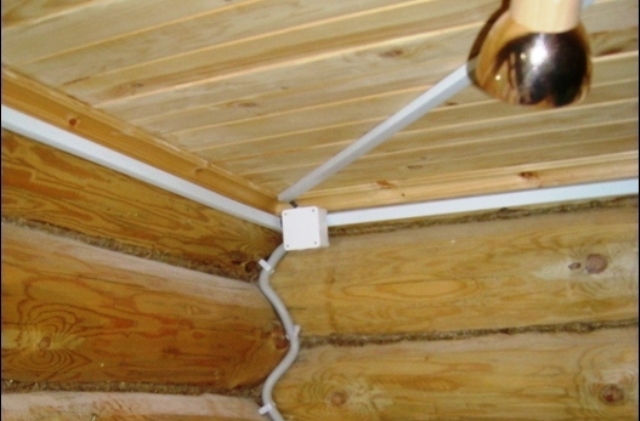

Элетрощиток и идущие от него провода в пластиковых коробах

Практический совет. В сухих помещениях лучше проводку монтировать в обыкновенных пластиковых коробах, во влажных помещениях рекомендуется их защищать полимерными трубами. Это не категорическое требование стандартов, а рекомендации опытных электриков.

Шаг 3. Сделайте проводку освещения и розеток в моечной комнате.

Зонирование моечной комнаты

Имейте в виду, что степень защиты корпусов от проникновения влаги и пыли должна соответствовать международному стандарту не менее IP 44 в зонах 2 и 3. Такой корпус защищает от проникновения твердых частиц размером более одного миллиметра и не допускает протечек от капель, падающих на поверхность под любым углом.

Делать проводку можно кабелем ВВГнг 3×1,5, протяните его к распределительной коробке.

Схема подключения кабеля ВВГнг 3×1,5. Кабель протянут до распределительной коробки. Жилы промаркированы

Двухжильный кабель ВВГнг 2×1,5 опустите в выключатель, одна жила присоединяется к верхней клемме прибора, а вторая к нижней.

Кабель ВВГнг 2×1,5 опущен к одноклавишному выключателю. Одна жила подключается сверху, другая снизу. Жилы маркируются L и Lсвет

Таким образом в одном положении кнопки электрическая цепь разрывается, а во втором соединяется и лампочка загорается. Перед установкой выключателя внимательно осмотрите корпус, на нем указывается положение кнопки при замыкании и размыкании контактов. По стандарту свет должен включаться при верхнем положении кнопки выключателя. Еще один нюанс – к выключателю всегда присоединяется фаза, а не ноль. Это дает возможность безопасно менять осветительные приборы в случае их выхода из строя без отключения общего автомата.

[adrotate group=»5″]

Выполняется прокладка кабеля ВВГнг 3х1,5 к месту установки предполагаемого светильника. Жилы маркируют

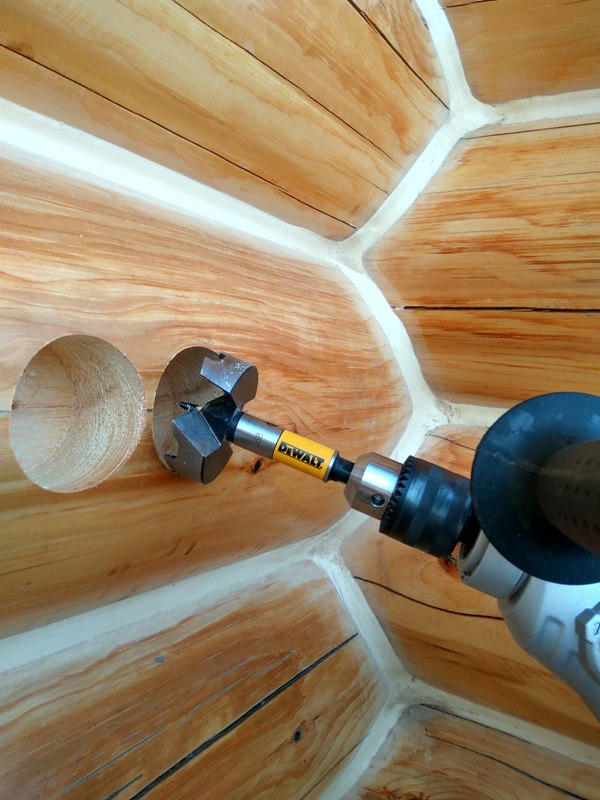

Шаг 4. Проведите кабель от коробки к светильнику, в стене надо высверлить отверстие и вставить в него кусок трубки. Свободное пространство между проводами и стенками трубы рекомендуется заполнять специальным негорючим составом.

В отверстие вставляют металлическую гильзу

Важно. Все места прохода кабелей в другие помещения должны делаться только в металлической трубе, она полностью исключает механические повреждения кабелей.

Свободное пространство в полости гильзы заполняют несгораемым составом

В коробке соедините концы кабелей одинакового цвета. Важно знать, что не все производители выдерживают стандартные цвета кабелей, если у вас такая ситуация, то во время монтажа их рекомендуется помечать. Это можно делать при помощи небольших наклеек или цветных фломастеров.

Жилы с одинаковыми маркировками соединяют клеммными соединителями

Если на освещение подключен собственный автоматический выключатель, то на последнем этапе монтажа проводки нужно присоединить к питанию и его клеммы.

В распределительном щите подключаем серую жилу кабеля к нижней клемме автоматического выключателя. Синюю жилу к нулевой шинке. Желто-зеленую к шинке заземления

Имейте в виду, что устанавливать распределительные коробки, выключатели и розетки в парилке категорически запрещено. Эта арматура монтируется у входа в помещение.

Шаг 5. Освещение в парилке лучше делать низковольтным, хотя это и необязательное требование. Осветительные приборы на 220 В должны иметь специальный защищенный корпус.

Для низковольтного освещения нужно устанавливать понижающий трансформатор и питание на лампочки подавать с него. Технические параметры трансформаторов следует подбирать с учетом требуемого выходного напряжения и общей мощности всех потребителей.

Для понижения напряжения используется понижающий трансформатор, который подбирают в соответствии с требуемым выходным напряжением, мощностью подключаемых осветительных приборов

Помните, что на пределе работать трансформатору очень тяжело, в таких условиях эксплуатации он быстро выходит из строя. Всегда покупайте оборудование с запасом мощности, за счет такого подхода увеличивается надежность и длительность функционирования приборов.

Проведите двухжильный кабель от трансформатора к коробке, в нее же заведите кабели от лампочек и выключателя.

Прокладка двухжильного кабеля к распределительной коробке

Жилы также рекомендуется обозначать, затем соединять клеммниками одинаковые. Принцип подключения низковольтного освещения ничем не отличается от обыкновенного, разница только в подаваемом напряжении.

Схема соединения проводов в распределительной коробке. Жилы зачищены и промаркированы. Далее кабель опускается к выключателю

В парилке рекомендуется использовать термостойкие кабели и провода, например, РКГМ или ПРКС. Жилы с одинаковыми маркировками объединены в группы и соединены клеммными соединителями

Важно. В парную свет проводится только с использованием специального термостойкого кабеля, такие требования прописаны в действующих нормативных актах.

Прокладка термостойкого кабеля ПРКС до предполагаемого места установки светильника. Гильза должна быть заполнена несгораемым составом

Подключение светильника

Шаг 6. Установка розеток. Для них также можно предусматривать отдельный автомат в распределительном щитке. Допускается монтировать розетки только в зонах 2 и 3, корпуса должны иметь защиту не менее IP 44.

Установка розеток и распределительных коробок в моечной допускается только в зоне 2 и 3

Степень защиты должна быть не менее IP 44

От распределительного щитка прокладывается кабель ВВГ 3×1,5 к первой распределительной коробке.

Прокладка кабеля

Дальше от нее провод подается во все остальные, для каждого помещения должна быть своя распределительная коробка (коробка Бермана). От коробки жилы прокладываются к розеткам, их концы зачищаются и подключаются к соответствующим клеммам.

Подключение розетки

После подсоединения закройте розетку лицевой панелью.

Розетка закрыта лицевой панелью

Шаг 7. Все концы кабелей одинакового цвета или с одинаковыми метками в распределительных коробках соедините при помощи клеммников.

Использование клеммников вместо скрутки более безопасно и удобно

Важно. При наличии в бане мощных электрических приборов, их технические параметры могут повлиять на сечение кабелей. Внимательно сверяйтесь с разработанными таблицами зависимости сечения кабелей от силы тока.

[adrotate group=»5″]

Совет по подключению мощных электроприборов (электрокаменки)

Если провода располагаются поблизости от электрических печей, то их нужно защищать металлической трубой. Но при первой возможности используйте иные, более безопасные способы подключения мощных тепловых приборов.

Провод в защитной оболочке

Некоторые современные нагревательные элементы имеют систему автоматического управления и защиты, подключение этих приборов следует делать с учетом прилагаемой инструкции производителей.

Подключение контроллера для печи (датчик температуры)

Прокладка проводов от датчика к распредкоробке

Проход проводов через деревянную стену возможен только с использованием гильзы и несгораемого наполнителя

Жилы провода для подключения электрокаменки

Подключение датчика

От терморегулятора к распределительному щиту прокладывают кабель ВВГнг 4х1,5

Термостат

Схема подключения термостата. Клеммы 1 и 2

Схема подключения термостата. Клеммы 3 и 4

Схема подключения датчика температуры. Клеммы 6 и 7

Жилы кабеля ВВГнг 4х1,5 заводят на соответствующие винтовые клеммы. Жила коричневого цвета к клеме с маркировкой L. Синяя к клемме N. Серая – A1. Черная – А2.

Соединение проводов в распред. коробке

К нижним клеммам дифавтомата подключены по два провода к каждой клемме. Одну пару проводов используют для подключения к пускателю. Вторую пару используют для подключения к винтовым клеммам L и N. Жилы с изоляцией серого и синего цветов трехжильного кабеля ВВГнг, предназначенного для питания электрокаменки, подключают к пускателю, а жилу желто-зеленого цвета на шину заземления

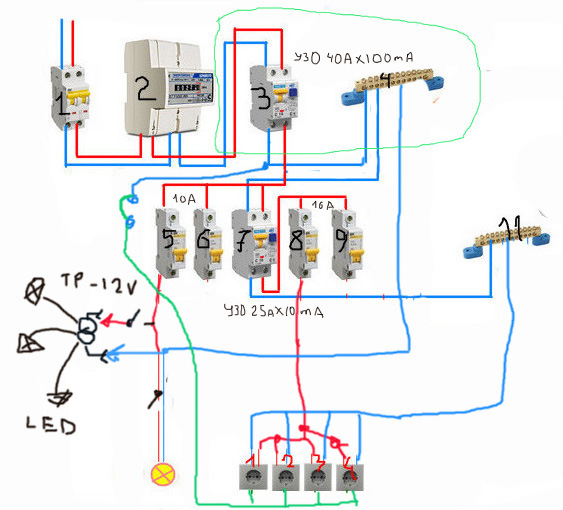

Схема электропроводки в парной и предбаннике

После окончания монтажа нужно обаятельно прозвонить проводку и проверить правильность и надежность всех соединений

Цены на электрощитки

электрощитки

Советы профессиональных электриков

Какое электрическое оборудование может быть в бане

Энергетические сети выдают по упрощенной схеме разрешение на подключение не боле 15 кВт на один участок, желательно предусматривать общую мощность потребителей электрической энергии бани и жилого строения таким образом, чтобы она не превышала указанного предела. В противном случае придется получать специальное разрешение, а оно дается не всегда. В обязательном порядке придется заказать у специализированных организаций проект, в котором учитываются существующие резервные мощности трансформаторов, параметры установленных линий и т. д. Такие работы отнимают очень много времени и денег, а результаты часто бывают непредсказуемыми. Что касается однофазной или трехфазной проводки, то здесь все еще намного сложнее. Перед принятием окончательного решения рекомендуется посетить РЭС и проконсультироваться с ответственными представителями организации.

Какие кабели использовать для проводки в бане

Диаметр кабелей выбирается исходя из возможной максимальной мощности, для этого существуют специальные таблицы. Для однофазного ввода проводка делается кабелем СИП 2×16, для трехфазного СИП 4×16. Опытные электрики советуют не экономить на сечении токопроводящих жил, разница в стоимости незначительна, а проблем может быть много.

Провод СИП-4 2Х16

СИП 4Х16

1. Никто и никогда не может точно предусмотреть общую мощность потребителей тока на долголетнюю перспективу. Такие ситуации вызывают перегрузу проводки и могут становиться причиной возгораний.
2. Кабели должны быть только от известных и пользующихся доверием производителей. Несертифицированная продукция не выдерживает одинаковое сечение проводов по всей длине, оно колеблется в пределах 20–30% и только в меньшую сторону. Это значит, что если указано сечение, к примеру, 10 мм², то фактически следует ориентироваться на 8 мм².

Цены на кабель СИП

кабель СИП

Видео – Про кабели для бани

Сколько автоматов требуется для бани

Одновременно очень сложный и очень простой вопрос. С точки зрения электриков, чем больше, тем лучше. Это их прибыль, они пытаются всеми возможными средствами увеличивать ее. Мастера будут уверять застройщиков, что защитная электрическая арматура требуется для каждого помещения в бане, отдельно для розеток и всех мощных потребителей. От большого количества ОЗУ нет вреда, как нет и пользы. На практике достаточно поставить один автомат на входе, он срабатывает при превышении расчетной нагрузки или при возникновении короткого замыкания. Нет надобности защищать отдельно каждую комнату и розетку. Следует понимать, что каждое подключение имеет и свои негативные стороны – из-за некачественного соединения концов точки соединения нагреваются. А это может вызывать неисправности проводки или возгорания бани.

[adrotate group=»5″]

Как лучше подключать баню: подземным или воздушным кабелем?

Конкретного совета на все случаи нет, каждый способ имеет свои сильные и слабые стороны.

Вид подключения	Технические и эксплуатационные особенности
Воздушное	Применяются кабели для воздушного подключения, защита выполнена из специальных устойчивых к жесткому ультрафиолетовому излучению пластиков. Могут выдерживать значительные перепады температур, отличаются высокими характеристиками физической прочности. Самый дешевый и простой вид подключения бани к сети, по надежности полностью соответствует существующим требованиям. Единственный недостаток – не всем застройщикам нравятся висящие над участком провода электрических линий.
Подземное	Очень дорогой и сложный метод. Для укладки нужно приобретать специальный подземный кабель с бронированной оболочкой, в траншеях предусматривается слой песка для компенсации сезонных вспучиваний почвы во время замерзания/размерзания. Копать траншеи часто приходится вручную, а это трудно и долго. Кроме того, если на участке уже выполнен ландшафтный дизайн, то после засыпки траншей придется восстанавливать его первоначальное состояние.

Как видно из таблицы, на решения оказывает много индивидуальных факторов, всех их следует учитывать.

Проводка в бане своими руками: пошаговая инструкция

Сегодня каждый может позволить себе обзавестись собственной парной на приусадебном участке или даче. Но, помимо приятных перспектив, предоставляемых баней, возникает и ряд вопросов о том, как организовывается проводка в бане своими руками. Основным камнем преткновения в этом вопросе является высокая влажность и температура в помещении, относящие его к особо опасным согласно п.1.113 ПУЭ.

При таких неблагоприятных условиях электроприборы и другие элементы электрической сети очень быстро разрушаются и выходят из строя, а диэлектрические материалы покрываются слоем проводящей влаги. Что создает значительную угрозу поражения электрическим током в аварийных ситуациях. Поэтому, чтобы выполнить прокладку электропроводки и другие электромонтажные работы в бане в соответствии с  действующими нормами необходимо изучить требования ПУЭ.

Требования согласно ПУЭ 7

Согласно п.2.1.4 ПУЭ монтаж электропроводки может выполняться открытым или скрытым способом. Такое разделение прокладки проводки в бане актуально для различных типов стен, когда есть возможность разработки штроб или при отсутствии таковых.

В связи с тем, что некоторые помещения являются пожароопасными, а влажные помещения содержат большое количество конденсата, при прокладке проводов открытым или скрытым способом все линии должны иметь защиту из негорючего материала согласно п.2.1.42 и от влаги п.2.1.43 ПУЭ.

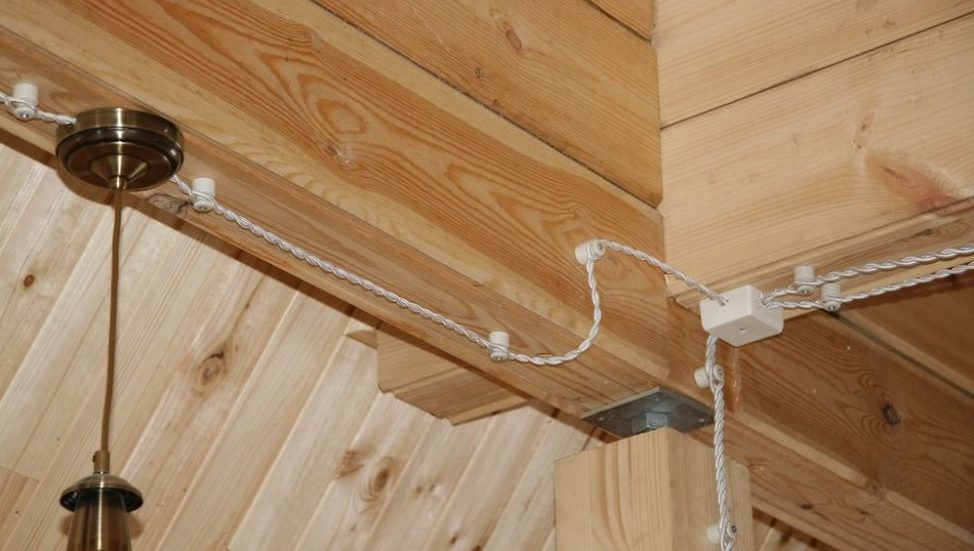

При открытом размещении проводов, к примеру, по деревянным стенам негорючая подкладка под ними должна выступать на 10 мм в каждую сторону.  Также необходимо соблюдать зазор на 10 мм  от провода до горючих материалов согласно п. 2.1.37 ПУЭ. Для скрытой проводки несгораемое покрытие располагается по всей длине согласно п.2.1.38 ПУЭ. Но располагать проводку в металлической трубе или гофре категорически запрещено в согласно требований.7.1.40 ПУЭ.

С целью соблюдения безопасности все металлические конструкции – корпусы светильников, нагревательных печей, бытовых приборов и т.д. должны подключаться к защитному заземлению в проводке бани, проводники иметь двойную изоляцию, элементы схемы находиться в недоступном удалении. Для защиты человека от поражения электротоком в электрическом щитке должна осуществляться установка УЗО. Данные меры оговариваются требованиями п.1.7.50 и 1.7.51 ПУЭ. Следует отметить, что при питании осветительных приборов и других устройств низким напряжением в соответствии с п.1.7.53 ПУЭ может выполняться без обустройства защитного заземления.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

• Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
• Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т. д.).
• Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Рисунок 1: простая схема проводки в бане

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт. Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы:

Таблица 1: выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

• Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
• Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
• Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
• В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Рис. 3: светильник для парной

Для предбанника, раздевалки, комнаты для отдыха

Эти помещения характеризуются куда менее жесткими требованиями к месту расположения и характеристикам проводки. Но и в них должны соблюдаться все требования ПУЭ, предъявляемые к саунам.

Приборы освещения, также лучше использовать герметичные со степенью защиты не менее IP24, но можно применять и модели с полимерным корпусом или из оргстекла, так как температура в этих помещениях значительно ниже. Для проводки вполне подойдут провода марки ВВГнг-LS. Розетки должны иметь защитное запорное устройство, предотвращающее свободное проникновение влаги из окружающей среды.

Ввод проводки в баню: воздушный или подземный?

По способу ввода кабеля в каменную или деревянную сауну различают воздушную или подземную прокладку.

Рис. 4: пример прокладки воздушной линией

Первый вариант обладает рядом преимуществ – монтаж по воздуху выполняется достаточно быстро и с меньшими затратами средств, за исключением тех случаев, когда вам необходимо установить опоры до деревянной постройки. Для воздушной прокладки наиболее актуально использовать самоизолирующий провод (СИП), число жил в котором определяется выбором трехфазной или однофазной электропроводки.

При этом должны соблюдаться следующие расстояния:

• Между опорами не более 25 м;
• Высота ввода кабеля СИП в здание не менее 2,75 м;
• Расстояние стрелы провеса до земли не меньше 3,5 м.

За счет того, что подземный ввод требует разработки траншеи под укладку кабеля, такая процедура занимает куда больше времени, чем воздушная прокладка. Но при подземной прокладке кабельного ввода, сама линия куда меньше подвержена воздействию атмосферных факторов и ветровых нагрузок, поэтому служит значительно дольше.

Рис. 5: пример прокладки кабеля под землей

При прокладке подземного ввода должны соблюдаться такие требования:

• Электрическая проводка заводится через металлическую втулку;
• В траншее кабель располагается свободно, а не внатяжку;
  Рис. 6: кабель в земле
• Глубина укладки не менее 0,8 м;
• Используется бронированная марка, к примеру, ВБбШв.

Помимо длительного процесса укладки подземное размещение кабеля требует и дополнительных мер защиты от случайного повреждения при проведении земляных работ вблизи его трасы.

Способ прокладки проводки: открытый или скрытый?

К преимуществам  открытой проводки в бане относится простота и скорость монтажа, отсутствие трудоемких подготовительных работ, доступность для ремонта. К недостаткам открытого способа прокладки проводки следует отнести ее повреждаемость и вмешательство в интерьер бани.

К преимуществам скрытой проводки относится куда боле высокая надежность и защищенность проводов на всей протяженности.  Среди недостатков внутренней проводки выделяют длительные подготовительные работы и штробление стен, которое не всегда возможно выполнить.

Монтаж и подключение пошагово

Весь процесс монтажа проводки в бане можно условно разделить на три основных этапа. Соблюдение приведенной последовательности позволит выполнить работы качественно и без лишней потери времени. Начните работу с монтажа:

Распределительного щитка

• Заведите питающий ввод к месту предполагаемой установки распределительного щитка.
• Перед установкой щитка наберите в него защитные автоматы и УЗО согласно рабочих номиналов тока. Для бани УЗО выбирается из расчета тока утечки от 10 до 30 мА.
  Рис. 7: наберите автоматы
• Установите щиток на высоте 1,4 – 1,8 м от уровня пола до его крышки.
  Рисунок 8: установите щит
• Заведите кабель к вводному автомату и разведите по отдельным линиям. А при отсутствии секционирования, сразу переходите к разводке электропроводки от вводного щитка к потребителям.
• Проводка в бане должна выполняться трехжильным проводом (фаза, ноль и земля).
• Подключите к корпусу защитное заземление на общую PE шину, которую соедините с контуром заземления.

Розеток и выключателей

• В местах установки розеток и выключателей разработайте отверстия под коробки при внутренней установке или установите подкладку из негорючего материала в деревянных банях под открытую проводку.
  Рис. 9: разработайте отверстия
• Установите коробки на шпаклевку или цементный раствор при скрытой проводке, при наружной вам понадобятся только распределительные коробки.
  Рис. 10: установите коробки на цементный раствор
• Все участки проводки ведутся цельными жилами, соединение проводов допускается только в коробках (влагоустойчивыми зажимами) и при подключении розеток, выключателей и другого оборудования.
  Рис. 11: соединение проводов в коробке
• Установите розетки и выключатели в подрозетники при скрытой проводке или на негорючую подставку при открытой.

  Рис. 12: установите розетку

Осветительных устройств

• Проложите проводку к осветительным приборам.
• Установите светильники в бане согласно составленной ранее схеме.
  Рис. 13: установите светильник
• Подключите проводку к патрону.
• Заземлите корпус на защитный PE проводник.
• Установите лампы освещения.
  Рис. 14: Вкрутите лампы
• Закройте плафоны.
  Рис. 15: закройте плафон

Перед началом эксплуатации обязательно проверьте работоспособность всех приборов в сухих условиях. Убедитесь в исправности автоматики защиты, это убережет от последствия допущенных ошибок еще до начала эксплуатации как самой бани, так и проводки в ней.

Видео по теме

Список использованной литературы

• И. Никитко «Баня, сауна, строим своими руками» 2014
• Ю.Подольский «Печи, камины, бани, сауны» 2016
• Поминова К.А. «Строим баню своими руками» 2015

Электропроводка, необходимая для ванной комнаты

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 17.12.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Яцек Кадай / Getty Images

В этой статье

• Освещение

• Вентиляция

• Розетки

• Схемы

Ванные комнаты влажные и могут потреблять много энергии. Это создает особые потребности, когда речь идет о проводке. Эта статья поможет вам спланировать соответствующую электропроводку для освещения, вентиляции и устройств безопасности в вашей ванной комнате. Необходимо учитывать все, от водонепроницаемых осветительных приборов в зонах купания до эффективной вентиляции и розеток GFCI для обеспечения безопасности.

Освещение

Все мы знаем, что ванная комната, как правило, одна из самых темных комнат в доме. По этой причине необходимо установить много светильников, чтобы обеспечить достаточное общее освещение, а также улучшить такие области, как зеркала, душевые, туалеты и ванные комнаты.

Ванные и душевые зоны должны иметь специальные приспособления. Светильники для этих областей имеют один из двух рейтингов: влажные места и влажные места. Зона купания, иногда называемая «душевой зоной», включает в себя саму ванную или душевую зону и прилегающую к ней площадь комнаты, измеряемую в трех футах по горизонтали от края ванны или душевой кабины (то есть измеряя прямо в комнату) и восемь футов вертикально от края ванны (измеряя прямо вверх). Любой светильник в этой зоне должен быть рассчитан как минимум на влажные помещения. Тем не менее, если светильник потенциально может подвергаться воздействию брызг из душа, он должен быть рассчитан на использование во влажных местах.

Когда дело доходит до освещения вокруг зеркала, лучше всего подходят боковые огни. Верхнее освещение, особенно встроенное, оставляет ваше лицо в тени, когда вы приближаетесь к зеркалу. Они также подчеркивают, насколько редеют ваши волосы (не лучше ли не знать?). Боковые светильники, такие как настенные бра или вертикальные полосы, можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.

Смотреть сейчас: Какая электропроводка нужна для ванной?

Вентиляторы

Ванные печально известны тем, что они влажные, а в некоторых нет окон для удаления влаги и запахов. Даже если у вас есть окно, вытяжной вентилятор в ванной более эффективно удаляет влагу и запахи, и вы не теряете столько тепла зимой. Вентиляторы необходимы во всех новых ванных комнатах и ​​реконструкциях. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но для него требуются другие требования к проводке, чем для стандартного вентилятора без нагревателя (мы перейдем к проводке через минуту).

Розетки

Вы можете обеспечить защиту GFCI с помощью автоматического выключателя GFCI или путем установки одной или нескольких розеток GFCI в цепи розетки. При использовании одной розетки GFCI для защиты она должна быть подключена для защиты «множества местоположений», чтобы она защищала все выходы ниже по потоку в одной и той же цепи. Для каждой раковины требуется одна розетка с защитой GFCI в пределах трех футов от нее, и она может быть между двумя раковинами или сбоку от каждой раковины.

Предупреждение

Все розетки и розетки в ванной комнате должны иметь защиту от замыканий на землю. Это важное защитное устройство, помогающее предотвратить опасность поражения электрическим током, что очень важно в ванной комнате.

Схемы для ванных комнат

Базовый план электропроводки для ванной комнаты включает в себя 20-амперную цепь с защитой GFCI для розеток и 15-амперную цепь общего освещения для выключателей, светильников и вентилятора. В некоторых местах освещение и розетки должны быть подключены к отдельным цепям, чтобы, если розетка отключила автоматический выключатель, свет не погас. В других помещениях допускается установка освещения, розеток и стандартного вытяжного вентилятора на одну 20-амперную цепь при условии, что цепь обслуживает только ванную и никакие другие помещения.

Если вытяжной вентилятор имеет встроенный нагреватель, он должен иметь собственную цепь на 20 ампер. Это называется «выделенной» цепью, потому что она обслуживает только один прибор или прибор. Для обогревательных ламп, настенных обогревателей и других встроенных отопительных приборов также могут потребоваться специальные цепи.

Узнайте о требованиях к электропроводке в ванной комнате в вашем районе, связавшись с местным строительным отделом.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Электрооборудование — прерыватели цепи замыкания на землю (GFCI). Министерство труда США

Электропроводка в ванной комнате — White’s Electrical Indianapolis

Независимо от того, проектируете ли вы новый дом или реконструируете существующий, электропроводка требует тщательного планирования. Ванные комнаты — это одно из мест, где особенно важно знать правила и стандарты безопасности, прежде чем пытаться подключить проводку. Ванные комнаты влажные и часто потребляют много энергии, поэтому в них есть особые потребности, когда дело доходит до проводки. Мы составили список нескольких вещей, о которых следует помнить, когда вы планируете соответствующую электропроводку в ванной комнате.

Какая электропроводка нужна для ванной?

Вентиляторы

В большинстве ванных комнат влажно, и во многих из них нет окон, которые помогали бы удалять влагу и запахи. Даже с окнами вытяжной вентилятор в ванной более эффективно удаляет влагу и запахи.

Вентиляторы требуются во всех новых ванных комнатах и ​​при реконструкции. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но для него требуются другие требования к проводке, чем для стандартного вентилятора без нагревателя. Если вентиляционный вентилятор имеет встроенный нагреватель, он должен иметь собственную 20-амперную цепь, называемую выделенной цепью. То же самое относится к тепловым лампам, настенным обогревателям и другим встроенным отопительным приборам.

Освещение

Во многих ванных комнатах не так много естественного света, поэтому необходимо установить много осветительных приборов. В общем, боковые огни лучше всего вокруг зеркала. Верхнее освещение имеет тенденцию оставлять ваше лицо в тени, когда вы приближаетесь к зеркалу. Боковые светильники можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.

Ванные и душевые зоны должны иметь специальные светильники. Светильники для этих областей имеют один из двух рейтингов: влажные места и влажные места. Любой осветительный прибор в «душевой зоне» (ванна или душевая и прилегающая комната в трех футах по горизонтали и восьми футах по вертикали от края ванны) должен быть рассчитан как минимум на влажные помещения. Однако, если на прибор можно распылять воду из душа, он должен быть рассчитан на влажные помещения.

Электрические цепи

Как правило, основная электропроводка ванной комнаты включает в себя 20-амперную цепь с защитой GFCI для розеток и 15-амперную цепь освещения для выключателей, светильников и вытяжного вентилятора. В зависимости от вашего географического положения может потребоваться подключение освещения и розеток к отдельным цепям. Таким образом, если розетка отключит автоматический выключатель, свет не погаснет. В некоторых помещениях допускается установка освещения, розеток и вытяжного вентилятора на одну 20-амперную цепь, если цепь обслуживает только ванную комнату.

Розетки питания

Все розетки в ванной должны быть защищены от замыканий на землю. Розетка с защитой GFCI отключит подачу электричества, когда обнаружит, что электричество проходит через что-то, кроме розетки (например, через воду или человеческое тело). Это очень важно для предотвращения поражения электрическим током, особенно во влажных условиях ванной комнаты.

Вы можете получить защиту GFCI, используя автоматический выключатель GFCI или установив розетки GFCI в цепи розетки.
