Проводка в баню: Проводка в бане своими руками: пошаговая инструкция

alexxlab

Содержание

Проводка в бане своими руками: пошаговая инструкция

Сегодня каждый может позволить себе обзавестись собственной парной на приусадебном участке или даче. Но, помимо приятных перспектив, предоставляемых баней, возникает и ряд вопросов о том, как организовывается проводка в бане своими руками. Основным камнем преткновения в этом вопросе является высокая влажность и температура в помещении, относящие его к особо опасным согласно п.1.113 ПУЭ.

При таких неблагоприятных условиях электроприборы и другие элементы электрической сети очень быстро разрушаются и выходят из строя, а диэлектрические материалы покрываются слоем проводящей влаги. Что создает значительную угрозу поражения электрическим током в аварийных ситуациях. Поэтому, чтобы выполнить прокладку электропроводки и другие электромонтажные работы в бане в соответствии с  действующими нормами необходимо изучить требования ПУЭ.

Требования согласно ПУЭ 7

Согласно п.2.1.4 ПУЭ монтаж электропроводки может выполняться открытым или скрытым способом. Такое разделение прокладки проводки в бане актуально для различных типов стен, когда есть возможность разработки штроб или при отсутствии таковых.

В связи с тем, что некоторые помещения являются пожароопасными, а влажные помещения содержат большое количество конденсата, при прокладке проводов открытым или скрытым способом все линии должны иметь защиту из негорючего материала согласно п.2.1.42 и от влаги п.2.1.43 ПУЭ.

При открытом размещении проводов, к примеру, по деревянным стенам негорючая подкладка под ними должна выступать на 10 мм в каждую сторону.  Также необходимо соблюдать зазор на 10 мм  от провода до горючих материалов согласно п. 2.1.37 ПУЭ. Для скрытой проводки несгораемое покрытие располагается по всей длине согласно п.2.1.38 ПУЭ. Но располагать проводку в металлической трубе или гофре категорически запрещено в согласно требований.7.1.40 ПУЭ.

С целью соблюдения безопасности все металлические конструкции – корпусы светильников, нагревательных печей, бытовых приборов и т. д. должны подключаться к защитному заземлению в проводке бани, проводники иметь двойную изоляцию, элементы схемы находиться в недоступном удалении. Для защиты человека от поражения электротоком в электрическом щитке должна осуществляться установка УЗО. Данные меры оговариваются требованиями п.1.7.50 и 1.7.51 ПУЭ. Следует отметить, что при питании осветительных приборов и других устройств низким напряжением в соответствии с п.1.7.53 ПУЭ может выполняться без обустройства защитного заземления.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

  • Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
  • Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т. д.).
  • Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Рисунок 1: простая схема проводки в бане

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт. Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы:

Таблица 1: выбор сечения провода


Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм2 или алюминиевая проводка на 6 мм2. Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

  • Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
  • Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
  • Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
  • В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Рис. 3: светильник для парной

Для предбанника, раздевалки, комнаты для отдыха

Эти помещения характеризуются куда менее жесткими требованиями к месту расположения и характеристикам проводки. Но и в них должны соблюдаться все требования ПУЭ, предъявляемые к саунам.

Приборы освещения, также лучше использовать герметичные со степенью защиты не менее IP24, но можно применять и модели с полимерным корпусом или из оргстекла, так как температура в этих помещениях значительно ниже. Для проводки вполне подойдут провода марки ВВГнг-LS. Розетки должны иметь защитное запорное устройство, предотвращающее свободное проникновение влаги из окружающей среды.

Ввод проводки в баню: воздушный или подземный?

По способу ввода кабеля в каменную или деревянную сауну различают воздушную или подземную прокладку.

Рис. 4: пример прокладки воздушной линией

Первый вариант обладает рядом преимуществ – монтаж по воздуху выполняется достаточно быстро и с меньшими затратами средств, за исключением тех случаев, когда вам необходимо установить опоры до деревянной постройки. Для воздушной прокладки наиболее актуально использовать самоизолирующий провод (СИП), число жил в котором определяется выбором трехфазной или однофазной электропроводки.

При этом должны соблюдаться следующие расстояния:

  • Между опорами не более 25 м;
  • Высота ввода кабеля СИП в здание не менее 2,75 м;
  • Расстояние стрелы провеса до земли не меньше 3,5 м.

За счет того, что подземный ввод требует разработки траншеи под укладку кабеля, такая процедура занимает куда больше времени, чем воздушная прокладка. Но при подземной прокладке кабельного ввода, сама линия куда меньше подвержена воздействию атмосферных факторов и ветровых нагрузок, поэтому служит значительно дольше.

Рис. 5: пример прокладки кабеля под землей

При прокладке подземного ввода должны соблюдаться такие требования:

  • Электрическая проводка заводится через металлическую втулку;
  • В траншее кабель располагается свободно, а не внатяжку;
    Рис. 6: кабель в земле
  • Глубина укладки не менее 0,8 м;
  • Используется бронированная марка, к примеру, ВБбШв.

Помимо длительного процесса укладки подземное размещение кабеля требует и дополнительных мер защиты от случайного повреждения при проведении земляных работ вблизи его трасы.

Способ прокладки проводки: открытый или скрытый?

К преимуществам  открытой проводки в бане относится простота и скорость монтажа, отсутствие трудоемких подготовительных работ, доступность для ремонта. К недостаткам открытого способа прокладки проводки следует отнести ее повреждаемость и вмешательство в интерьер бани.

К преимуществам скрытой проводки относится куда боле высокая надежность и защищенность проводов на всей протяженности.  Среди недостатков внутренней проводки выделяют длительные подготовительные работы и штробление стен, которое не всегда возможно выполнить.

Монтаж и подключение пошагово

Весь процесс монтажа проводки в бане можно условно разделить на три основных этапа. Соблюдение приведенной последовательности позволит выполнить работы качественно и без лишней потери времени. Начните работу с монтажа:

Распределительного щитка

  • Заведите питающий ввод к месту предполагаемой установки распределительного щитка.
  • Перед установкой щитка наберите в него защитные автоматы и УЗО согласно рабочих номиналов тока. Для бани УЗО выбирается из расчета тока утечки от 10 до 30 мА.
    Рис. 7: наберите автоматы
  • Установите щиток на высоте 1,4 – 1,8 м от уровня пола до его крышки.
    Рисунок 8: установите щит
  • Заведите кабель к вводному автомату и разведите по отдельным линиям. А при отсутствии секционирования, сразу переходите к разводке электропроводки от вводного щитка к потребителям.
  • Проводка в бане должна выполняться трехжильным проводом (фаза, ноль и земля).
  • Подключите к корпусу защитное заземление на общую PE шину, которую соедините с контуром заземления.

Розеток и выключателей

  • В местах установки розеток и выключателей разработайте отверстия под коробки при внутренней установке или установите подкладку из негорючего материала в деревянных банях под открытую проводку.
    Рис. 9: разработайте отверстия
  • Установите коробки на шпаклевку или цементный раствор при скрытой проводке, при наружной вам понадобятся только распределительные коробки.
    Рис. 10: установите коробки на цементный раствор
  • Все участки проводки ведутся цельными жилами, соединение проводов допускается только в коробках (влагоустойчивыми зажимами) и при подключении розеток, выключателей и другого оборудования.
    Рис. 11: соединение проводов в коробке
  • Установите розетки и выключатели в подрозетники при скрытой проводке или на негорючую подставку при открытой.

    Рис. 12: установите розетку

Осветительных устройств

  • Проложите проводку к осветительным приборам.
  • Установите светильники в бане согласно составленной ранее схеме.
    Рис. 13: установите светильник
  • Подключите проводку к патрону.
  • Заземлите корпус на защитный PE проводник.
  • Установите лампы освещения.
    Рис. 14: Вкрутите лампы
  • Закройте плафоны.
    Рис. 15: закройте плафон

Перед началом эксплуатации обязательно проверьте работоспособность всех приборов в сухих условиях. Убедитесь в исправности автоматики защиты, это убережет от последствия допущенных ошибок еще до начала эксплуатации как самой бани, так и проводки в ней.

Видео по теме

Список использованной литературы

  • И. Никитко «Баня, сауна, строим своими руками» 2014
  • Ю.Подольский «Печи, камины, бани, сауны» 2016
  • Поминова К.А. «Строим баню своими руками» 2015

схема электропроводки, пошаговая инструкция как сделать освещение в сауне, парилке по ГОСТу + видео

Современная баня является сложной и функциональной системой, которая требует обеспечения электричеством. В парилке часто оборудуют электрокаменку, систему тёплого пола, насосную станцию и другие приспособления. Пар является отличным проводником электричества. Соответственно, розетки могут размещаться исключительно в технических помещениях, которые защищены от влаги. Только в подобных местах конденсат не сможет попасть токопроводящие элементы.

Содержание

  • 1 Общие положения по электропроводке

    • 1.1 Видео: какой кабель нужно использовать для электропроводки в бане

  • 2 Как выполнить монтаж электропроводки своими руками

    • 2.1 Как составить схему электрической проводки в парной

    • 2. 2 Как рассчитать требуемое сечение

      • 2.2.1 Таблица: сечение медного кабеля в зависимости от силы тока (при напряжении 220 В)

    • 2.3 Как выбрать фурнитуру для проводки

    • 2.4 Видео: проводка в бане своими руками

  • 3 Меры предосторожности при выполнении проводки

    • 3.1 Видео: виды светильников для бани

  • 4 Методы установки проводки в парной

    • 4.1 Как установить электрощит

    • 4.2 Последовательность действий по монтажу электропроводки разными способами

  • 5 Основные ошибки, которые допускаются при монтаже электропроводки в бане

Общие положения по электропроводке

Электрическая проводка в парной выполняется по определённым правилам. Существуют требования ПУЭ, которые разрабатывались для строений с повышенной влажностью. Основными правилами являются следующие:

Если опыта нет, рекомендуется пригласить квалифицированного специалиста, который поможет провести все расчёты и установить необходимые приспособления. Если данной возможности нет — во всех моментах можно разобраться самостоятельно, однако важно изучить все нюансы. Специалисту следует дать приблизительный план расположения розеток, осветительных приспособлений и выключателей. Понадобится предварительно рассчитать общую мощность устройств — это позволит электрику подобрать требуемое сечение для электрокабеля.

Электричество в парную будет подаваться от основного распределительного щитка с отдельным заземляющим контуром. Проводка выполняется в том месте, где она будет меньше всего заметна. Минимальное расстояние от радиаторов и трубок — 1,5 м. Не допускается выполнять проводку в крайних частях помещения или напротив входа. Существуют следующие правила:

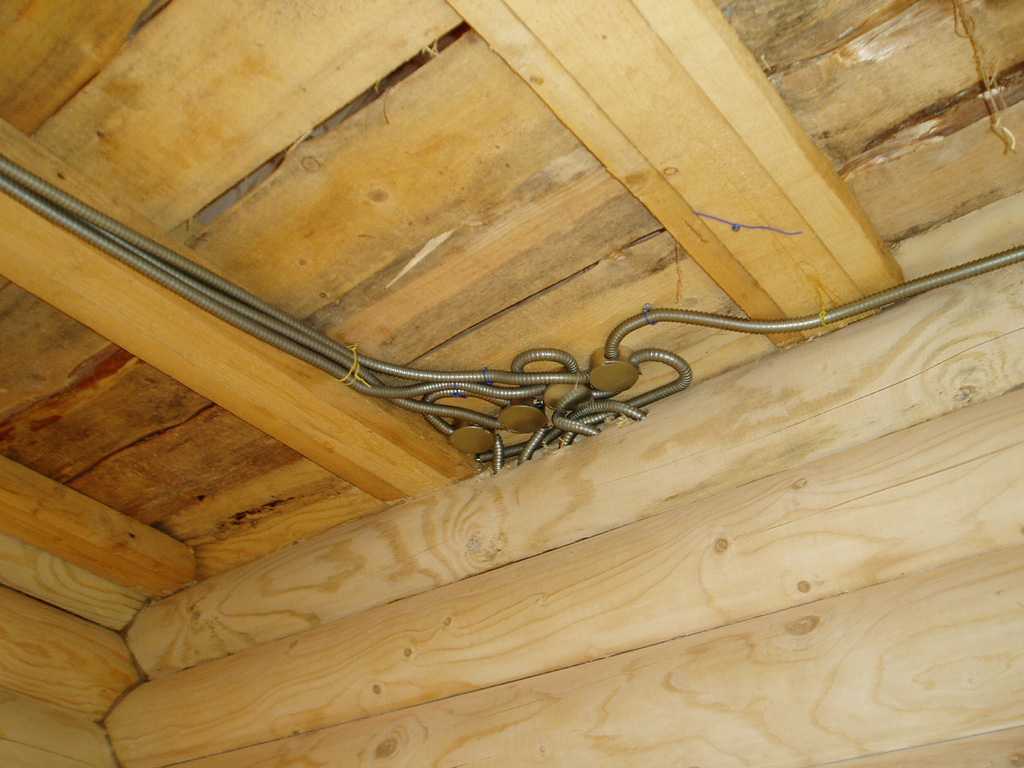

В большинстве случаев выполняется открытая проводка. Она проходит в специальных кабельных каналах под потолком. В парной термостойкий провод понадобится пропустить сквозь перегородку между моечной и парилкой через гильзу из стали. После этого он должен попасть в осветительный прибор, который расположен на месте выхода провода из перегородки.

Рекомендуется использовать гофрированный провод марки H07RN-F.

Вам также может быть полезен материал о монтаже электропроводки в деревянном доме: https://aqua-rmnt.com/ehlektrosnabzhenie/provodka-v-derevyannom-dome.html.

Видео: какой кабель нужно использовать для электропроводки в бане

Как выполнить монтаж электропроводки своими руками

Перед выполнением монтажа проводов понадобится составить электрическую схему парной. Кабель прокладывается горизонтально или вертикально. Его нельзя перегибать или перекручивать.

Как составить схему электрической проводки в парной

На схеме проводки в парной обычно обозначаются такие элементы:

  1. Место ввода электрокабеля.
  2. Заземляющий кабель.
  3. Основной автоматический выключатель, который обесточивает всё здание.
  4. Приспособления для аварийного отсоединения при утечке тока (УЗО).
  5. Нулевая шина.
  6. Комплект устройств для резервного выключения осветительных конструкций и розеток.
  7. Автомат для нулевой шины печи.
  8. Трехфазное устройство для автоматического выключения печи.

    Перед тем как начать монтаж, необходимо составить схему электропроводки, на которой обозначить все её основные элементы

По этому принципу схему можно создать и самому, понадобится лишь отметить все детали и их точное расположение. Желательно также указать маркировку и номиналы всех применяемых устройств.

Производить монтаж будет удобнее, если на схему нанести маркировку и номиналы кабеля и устройств автоматического отключения

Как рассчитать требуемое сечение

Понадобится корректно выполнить расчёт поперечного сечения жил, чтобы в дальнейшем проводка в парной смогла выдерживать максимальные нагрузки.

Технология расчёта будет рассмотрена на примере. Допустим что:

  • в парной есть 5 осветительных приборов по 100 Вт, печка-каменка, машинка для стирки и электрообогреватель;
  • среднестатистическая мощность печки составляет 4 кВт, машинки для стирки — 2 кВт;
  • электрообогреватель расходует 2 кВт.

В результате получаем 8,5 кВт используемой мощности от всех электрических устройств. К этому показателю следует прибавить резервный запас мощности в 20%. В итоге получится 10,2 кВт.

Для определения значения тока, по которому будет возможность подобрать требуемое сечение, понадобится суммарную мощность разделить на сетевое напряжение: 10200 / 220 = 46 А. Площадь сечения кабеля подбирается по специальной таблице.

Таблица: сечение медного кабеля в зависимости от силы тока (при напряжении 220 В)
Площадь сечения кабеля, мм21,52,54610
Сила тока, А1927384670

Соответственно, для рассматриваемого здесь помещения подойдёт электрокабель сечением 6 мм².

Если выполняется однофазное подключение, эта проводка сможет выдержать мощность приблизительно в 14 кВт. Если планируется выполнить трехфазное подключение, то показатель мощности возрастёт до 42 кВт. Для обыкновенной парилки такой мощности будет достаточно.

По аналогии выполняется расчёт устройства для резервного выключения. Однако в этом случае понадобится использовать мощность не всех конструкций, а нужного контура. Например, это могут быть осветительные приборы или печка.

Как выбрать фурнитуру для проводки

Важно подобрать правильную фурнитуру и другие детали, которые понадобятся для выполнения проводки в парной.

Для каждого помещения составлятся схема размещения розеток, выключателей, распределительных коробок и светильников

Для розеток и выключателей рекомендуется использовать электрокабель ВВГнг или NYM. Минимальное сечение для розетки составит 2,5 мм², для выключателя — 1,5 мм². У розеток и приборов для выключения уровень защиты должен соответствовать существующим требованиям: корпус должен быть герметичен и дополнительно прикрыт крышкой.

Для проводки в парилке следует отдавать предпочтение кабелям с жилами из меди, так как они способны пропускать большие токи. Помимо этого, они меньше подвергаются механическим повреждениям.

Рекомендуется покупать материалы с небольшим запасом, так как в некоторых случаях попадаются бракованные изделия. Кроме того, нельзя исключать наличие ошибок в расчётах, произведённых на начальном этапе.

Более подробно прочитать о выборе проводов для электрической проводки вы можете в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/kakoy-provod-ispolzovat-dlya-provodki-v-dome.html.

Видео: проводка в бане своими руками

Меры предосторожности при выполнении проводки

  1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
  2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
  3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В.

    В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях

  4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
  5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
  6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
  7. В щитке рекомендуется обозначить все элементы маркером.

Видео: виды светильников для бани

Методы установки проводки в парной

Первым делом электропроводку нужно подвести со щитка на улице к конструкции в бане. Прокладка кабеля с улицы может быть выполнена по воздуху или под землёй. Чтобы определить подходящий способ, следует узнать о достоинствах и недостатках каждого из них.

  1. Воздушный метод прокладки является бюджетным вариантом, однако он недолговечен. Связано это с использованием проводника, закреплённого в воздухе. Воздушная линия довольно часто обрывается из-за сильного ветра или механического повреждения.

    Кабель нужно прокладывать на высоте не менее 6 метров, а при большой протяжённости трассы требуется делать дополнительные опоры

  2. Подземный метод прокладки более трудоёмок и дорог. Это связано со стоимостью защищённого кабеля. Однако эта проводка является надёжной и имеет более длительный срок службы.

    Прокладка кабеля под землёй считается более надёжным и доловечным способом подачи напряжения в баню

Как установить электрощит

От вводного щита запитывается вся энергосистема парной. Понадобится выбрать наиболее подходящее место для установки конструкции. Важно придерживаться следующих правил:

  1. К электрощитку всегда должен быть доступ.
  2. Место должно регулярно проветриваться.
  3. Не допускается размещать щиток в пожароопасном помещении.
  4. Устройство должно размещаться в комнате с освещением.

Чаще всего щиток монтируется в зоне отдыха. Он состоит из конструкции для автоматического отключения, входящего и отходящего автоматов. Верхняя часть устройства должна быть расположена на расстоянии 1,5–2 м от пола.

Если проводка однофазная, понадобится использовать трёхжильный кабель для питания.

  1. Цвет фазы должен быть серым. Жила размещается на верхней клемме входящего автомата. С нижней клеммы фазу при помощи перемычек нужно переместить на верхние клеммы отходящих устройств.
  2. Нулевую жилу следует привести сразу на нулевую колодку.
  3. Жила заземления также ведётся напрямую на соответствующую колодку или на закреплённый винт щитка.
  4. Фазные жилы электрокабеля, отходящие к нагрузке, следует подсоединять к нижним контактам соответствующих автоматов.

    Однофазное подключение выполняется трёхжильным вводным кабелем

Провода для входа и отвода к нагрузке надо тщательно уложить в электрощите, после чего вывести из него через трубки с гофрой. УЗО и автоматы следует устанавливать с учётом уровня нагрузки на электрокабель. Важно проследить за тем, чтобы жилы в фиксаторах клемм были надёжно закреплены, иначе не удастся избежать перегрева участка из-за плохой фиксации.

Последовательность действий по монтажу электропроводки разными способами

  1. Если был выбран воздушный метод проводки, первым делом понадобится установить на участке крепёжные детали. Чаще всего используются пластины из стали, которые с обеих сторон стягиваются шпильками. К ним следует приварить кольца для того, чтобы можно было подвесить трос. Натяжение фиксатора производится для усиления и правильного распределения уровня нагрузки.

    Медные кабели крепятся на тросе, который растягивается при помощи специальных натяжителей

  2. На следующем этапе с одной стороны надо зафиксировать трос соответствующими приспособлениями для зажима. С обратной стороны трос надо натянуть и прицепить муфтами. Минимальная высота подвеса над зоной для пешеходов — 2,8 м.
  3. После закрепления троса можно приступать к подвязке электрокабеля бандажом. Допускается использование хомутов из пластика, стальных полос или вязальной проволоки.

    Для крепления кабеля можно использовать обычные пластиковые стяжки

Если выбран подземный метод электропроводки, то последовательность действий будет следующей:

  1. Первым делом выкапывается яма глубиной минимум 0,7 м, на дно которой насыпается песок слоем приблизительно 10 см.
  2. Далее прокладываются провода и засыпаются тонким слоем песка. Кабель должен размещаться в траншее волнообразно, натяжения следует исключить.

    Кабель прокладывается в траншее глубиной не менее 70 см, на дне которой насыпан песок

  3. Кабель вводится в здание сквозь втулку из стали. Она нужна для защиты провода при усадке стены из дерева.

    Силовой кабель должен вводиться в здание через металлические гильзы

  4. Электрокабель следует освобождать от защитного слоя перед вводом в электрощит.
  5. Жилы кабеля подсоединяются к автомату.
  6. Выполняется заземление и защита от молнии.

    Если на участке нет заземляющего контура, его можно сделать, зарыв треугольную металлическую конструкцию рядом со строением

Далее производится установка электрической проводки во всех комнатах. При подведении провода к розеткам стоит помнить о том, что жилы заводятся в нижней части. Когда кабель будет проведён по всем помещениям и подсоединён к фурнитуре, понадобится подключить проводку к выключателям.

Кабель к каждой розетке должен подводиться снизу

При разводке электрокабеля от щитка следует учитывать такие моменты:

  1. Разводка электрокабеля к каждой точке должна быть выполнена неразрывным куском.
  2. Если стенки сооружены из камня или кирпича, то проводка может быть скрытой. В таком случае её можно будет замаскировать слоем сухой смеси.
  3. От распаечных коробок можно прокладывать кабель исключительно под прямым углом.
  4. Провода следует размещать в незаметном месте.
  5. Жилы проводов соединяются с помощью клеммных зажимов. Использование скруток строго запрещено.

После выполнения работ рекомендуется вызвать мастера для проверки правильности подключений. Малейшие ошибки в дальнейшем могут привести к существенным проблемам. Проверка схемы электрической проводки в бане стоит недорого.

О принципах установки розеток и выключателей читайте в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/ustanovka-rozetok-i-vyiklyuchateley.html.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов

В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

  1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
  2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
  3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

  • Автор: misaf
