Проводка в частном доме схема: Схема электропроводки в доме

схема, пошаговая инструкция по монтажу

Если вы знакомы хотя бы с азами электротехники и электрофизики, то провести электропроводку в коттедже не составит труда. С инструкциями ниже вы сможете грамотно провести коммуникации, которые примут с вашей энергетической компании.

Содержание

Составление плана электропроводки

Обратите внимание, что все, сказанное ниже, подходит исключительно для однофазной сети 220В, т.к. она уже подведена к дому. Трехфазку монтировать могут только специалисты из спецорганизаций, поэтому заниматься их самостоятельным монтажом нет смысла.

Итак, в частном доме своими руками вы уже подготовили стены, кровлю, закупили коробки. Можно приступать к составлению схемы проводки в проекте.

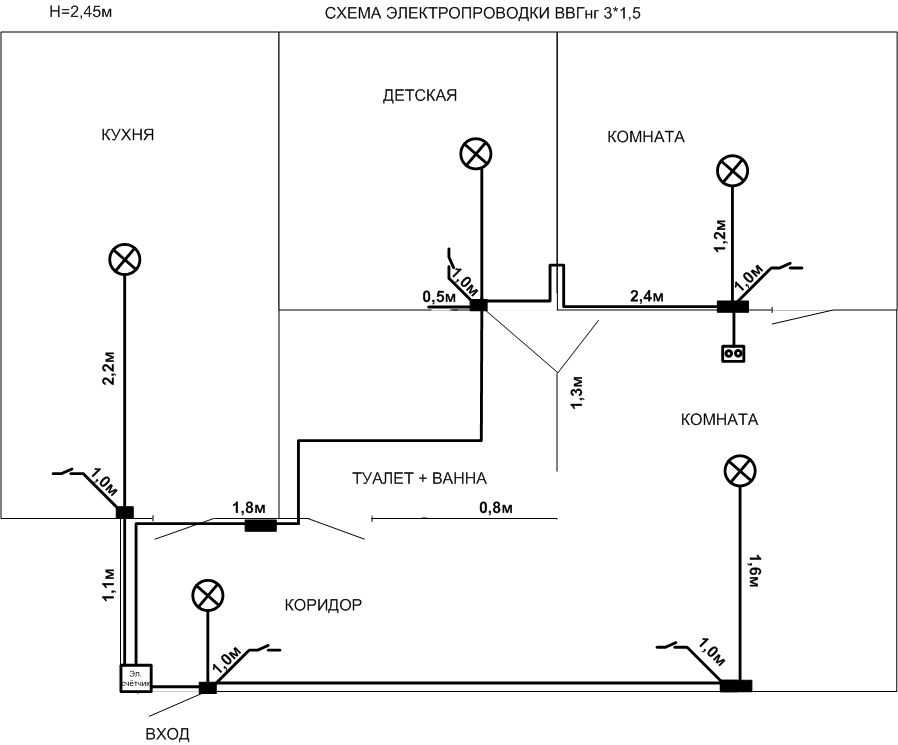

Выглядит она примерно так. Также на нее можно нанести точки расположения розеток, характеристики и маркировки комплектующих.

Сколько фаз

Все же вопрос о фазности не стоит закрывать. Теоретически, в разводку электропроводки в частном доме можно сделать и трехфазной. Это будет удобным, т.к. варочная поверхность, духовка, некоторые виды кухонного оборудования предназначены для 380В, а к 220В оно подключается через «треугольник».

Так можно будет эксплуатировать технику «на всю» без посредников. С другой стороны, есть ряд ограничений:

1. Жестче требования безопасности, т.к. вероятность поражения током выше.
2. Большая часть бытового оборудования работают от 220, поэтому придется либо покупать понижающие трансформаторы, либо искать спецмодели.
3. Получить разрешение на проект намного сложнее, особенно, если это поселок со старой подстанцией.

Однофазная разводка электрики в частном доме куда удобнее. Редкое трехфазное оборудование можно подключать через «треугольник» или «звезду», а заверить проект куда проще.

Составление плана и заверение проекта

Определение суммарной мощности

Как известно, произведение силы тока на напряжение – это мощность, в которой и измеряется вся техника. Например, если чайник потребляет 300 Вт, это значит, что для его питания необходимо 1,36 А.

Суммировав всю технику, постоянно подключенную к электросети, вы получите среднее число, на которое необходимо опираться при покупке комплектующих.

Если вы переезжаете и оборудование закуплено – просто суммируйте все показатели из инструкций к технике. Если его еще нет – возьмите средние показатели из этой таблицы. К сумме необходимо добавить 20-25% запаса.

Обратите внимание, что на дом должно выделяться порядка 10 кВт мощности от подстанции. Тем не менее, в старых поселках рассчитывать можно максимум на 5 кВт, поэтому пытайтесь уместиться в этот лимит.

Разбивка потребителей на группы

Потребитель, говоря простым языком — это любой прибор, подключенный к вашей электросети. Разбивка электропроводки в частном доме необходима, чтобы сеть не перегружалась. Обычно группы выглядят так:

1. Один автомат выделяется на освещение. В некоторых случаях уместно повесить основное освещение на один дифф, а дополнительное – на другой.
2. Отдельный конгломерат – электроприборы. Здесь необходимо несколько групп, т.к. на одну розетку не рекомендуется цеплять более 2-3 приборов.
3. На мощное оборудование, как электроплита или духовка, выделите личный автомат.

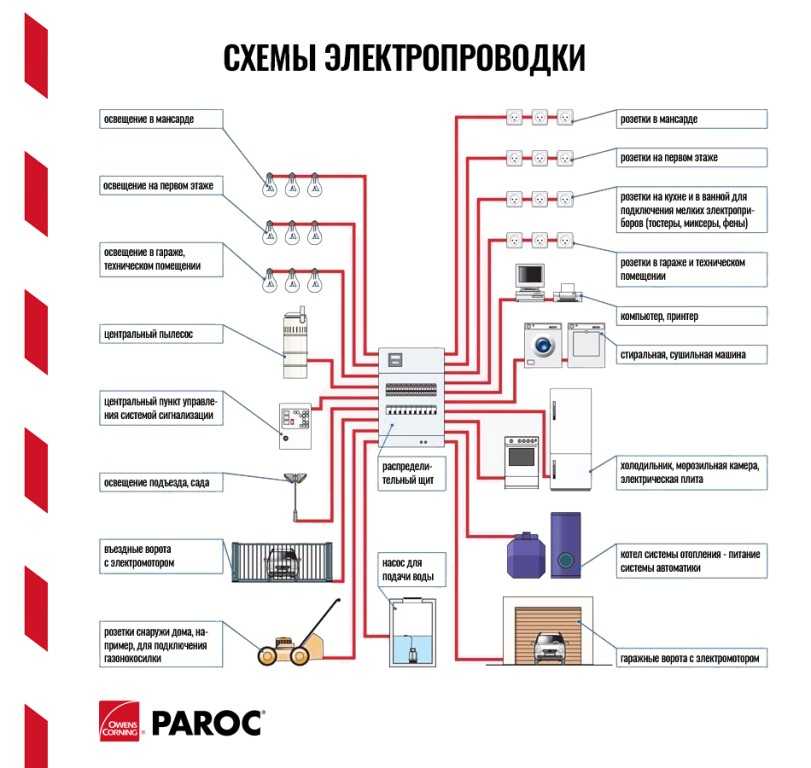

Схема разбивки электропроводки в доме выглядит примерно так.

Где поставить щиток

В целом, нет четкого регламента по месту установки щитка – это отдается на ваше усмотрение. Тем не менее, это не значит, что можно нарушать правила здравого смысла. Поэтому настоятельно рекомендуется:

1. Устанавливать щиток вдали от шкафа с одеждой. Замыкание может вызвать дугу, которая устроит массовый пожар.
2. Монтировать щитовую минимум в 1 метре от канализации и водопровода.

Устанавливать щиток электроснабжения частного дома лучше в технических помещениях, как гараж или котельная. В этом случае все технические системы будут в одном комплексе.

Впрочем, как уже говорилось, службы контроля не обращают внимания на место установки щитовой.

Выбор кабелей

Качество проводки в частном доме, проведенной своими руками, во многом зависит от кабелей. Правил здесь немного:

1. Только медь. Хоть алюминиевые кабели все еще встречаются – они не допускаются к монтажу, т.к. их сопротивление вдвое выше меди.
2. Только ГОСТ. В РФ действует 2 стандарта: ГОСТ и ТУ. В первом случае производитель делает кабель почти из чистой электротехнической меди. Ее сопротивление и физические свойства позволяют замуровать их в стену и забыть. ТУ предполагает «вольность» производителя. Зачастую, под видом медных проводов, продаются крашеные железные или медьсодержащие.

Обратите внимание, что самостоятельный монтаж электропроводки в частном доме всегда несет определенные риски. Поэтому покупать дешевые провода, то есть намеренно подвергать себя опасности, не стоит.

Определение сечения жил

Сечение выбирается в соответствие с максимальной допустимой мощностью на участок. Этим вы можете заняться сразу после суммарного подсчета. Для этого можете воспользоваться таблицей.

Обратите внимание, что схема разводки электропроводки в доме учитывает фазность проводки.

Выбор типа оболочки

Для электрики в частном доме необходима негорючая (самозатухающая) изоляция. Наиболее дешевые и практичные – NYM и ВВГ. Это ПВХ изоляции, не склонные к трещинам, перегибам и заломам, поэтому служат долго и надежно.

Выбор розеток и выключателей

Схема электроснабжения частного дома может предполагать 2 типа розеток:

1. Внутренние. Стандартный тип розеток, встраиваемый в стену. Удобны почти всегда, за исключением некоторых видов деревянных домов и гаражей. Подключаются внутренней проводкой, т.е. необходимо долбить штробы.
2. Внешние. Редкий тип розеток, в домах почти не встречающийся. Подключается внешним проводом. Наиболее часто их устанавливают в хоз.помещениях, т.к. подключать их можно уже после установок коммуникаций.

Проводка своими руками

Сам процесс проводки делится на 5 этапов:

1. Разметка стен в соответствие со стандартами.
2. Прокладка проводов.
3. Замуровывание штроб.
4. Соединение проводов.
5. Установка розеток и выключателей.

Инструкция, как провести проводку интуитивно понятна, поэтому достаточно знать только несколько основных моментов.

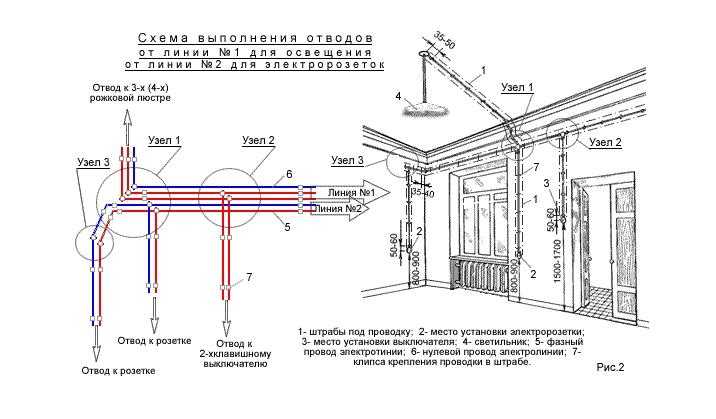

Разметка и прокладка штроб

Во-первых, прокладывать провода можно либо строго горизонтально, либо вертикально. Диагональные соединения запрещены!

Во-вторых, все соединения должны производиться в монтажных коробках. На этой картинке вы можете наглядно увидеть, как прокладываются провода.

Соединение проводов

На данный момент спайка и скрутка проводов не допускается по СНиП, хоть и повсеместно встречается. Можете воспользоваться следующими способами:

1 Клеммники. Это колодки из пластика с перемычкой внутри. Надежно соединяют провода, к тому же быстро. Наиболее распространены клеммники «Ваго», которые могут служить более 15 лет.

2 СИЗы. Колпачки с пружинкой внутри. Фактически внутри формируется скрутка, надежно фиксирующаяся пружиной. Соединение также быстрое, к тому же может служить от 25 лет!





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Электропроводка в доме — Построй свой дом



Электропроводка в доме очень важная часть проекта. Но если вы строите небольшой дачный дом, то делать проект электропроводки совсем не обязательно. О том, как монтируется электропроводка в доме, мы и поговорим в этой статье.



Как разрабатывается электропроводка в доме



Схема электропроводки частного дома разрабатывается с учетом расположения электрооборудования, как внутри дома, так и в прилегающих постройках. Электрической системе загородного дома предстоит выдержать нагрузку значительно большей мощности, нежели электропроводке квартиры. Предстоит учесть освещение прилегающей к дому территории, систему отопления, водоснабжения, кондиционирования и многое другое.





Разводка электропроводки с распределением цепей



Современные требования по устройству электропроводки рекомендуют заменить покомнатную разводку на разводку с распределением цепей. Желательно разделить цепи электропроводки по мощности потребления. Такое разделение необходимо для подбора сечения кабеля и автоматического выключателя. Для розеток чаще всего используют провод диаметром 2, 5 мм, для осветительных приборов достаточно будет провода диаметром 1,5 мм. Мощность потребления группы розеток рассчитывается на нагрузку, не превышающую 4,6 кВт, а мощность потребления группы освещения не должна превышать 3,3 кВт.



Для каждой группы на внутреннем электрощите устанавливается отдельное устройство защитного отключения. О них мы уже говорили в предыдущих статьях. Электроснабжение некоторых приборов, таких как электрический бойлер, теплый пол или электрическая печь в сауне, требуют выделения отдельной электроцепи.





Схема расположения электрооборудования в доме



Для того, чтобы электропроводка в доме работала безотказно, необходимо посчитать количество оборудования, а также нарисовать схему, где будут указаны все электроприборы и места их установки. Только после этого вы сможете посчитать длину проводов, количество выключателе и розеток. Электропроводка в доме состоит из счетчика, автоматов, промежуточных автоматов, проводки, выключателей, розеток и потребителей. Так же не лишним будет стабилизатор тока, особенно, если у вас нестабильно напряжение в сети. Стабилизатор для всего дома, дорогостоящее и громоздкое устройство, поэтому лучше выбрать стабилизатор только для дорогостоящих приборов, чувствительных к перепадам напряжения.



Для частного дома более удобна трехфазная система питания, в этом случае у вас будет возможность подключить трехфазные потребители, например, при устройстве электрического отопления, трехфазный бойлер обеспечит наибольшую эффективность работы. Появится возможность распределения нагрузки по фазам, что позволит избежать перекоса фаз.



Пример HTML-страницы

Открытая и закрытая электропроводка в доме



Электропроводка в доме может быть, как открытой, так и закрытой. Выбор открытой или закрытой электропроводки зависит от строительного материала, из которого построен дом. В деревянном доме проводка должна быть исключительно открытого типа. Пожаробезопасности в таком доме необходимо уделить самое пристальное внимание. Провода могут быть проложены внутри специального металлического гофрированного рукава, что обеспечивает дополнительную защиту деревянных стен дома. В кирпичном доме электропроводку, как правило, делают закрытого типа.



Электропроводка в доме скрытого типа может быть заменяемой, когда она прокладывается внутри пластиковых труб и не заменяемой, когда прокладывается в специально выдолбленные штробы. Впоследствии штробы закрываются штукатуркой. Кабель должен соответствовать предполагаемой нагрузке. При любом способе прокладывания все соединения проводов выполняются в распределительных коробках, к ним должен быть доступ для возможности контроля и устранения обрыва цепи.



Монтаж проводки во влажных помещениях



Монтаж электропроводки в частном доме должен проходить с обязательным учетом требований к расположению выключателей и розеток. Внутри помещений с повышенной влажностью, таких как ванная комната или сауна, запрещается использование штепсельных розеток и установка выключателей. Розетка для электробритвы может подсоединяться к сети только через трансформатор.



Правила разметки электропроводки



Разметку начинают с основного пучка кабелей. Обозначают места ответвлений, поворотов, прохождения через стены. Размечают места размещения выключателей, розеток, осветительных приборов. Правила расположения проводов предписывают размещать проводку, либо вертикально, либо горизонтально. Сверху провод прокладывается по стене, на расстоянии 20 см. от потолка. Четкое соблюдение правил снижает вероятность механического повреждения электропроводки впоследствии.



Рекомендации по подбору материалов для электросети



Энергопотребление частного дома гораздо больше квартирного, поэтому сечение вводного кабеля для частного дома берется около 10 мм². Большая часть розеток предназначается для переносных электроприборов. Часто однофазные штепсельные розетки объединяют в группы, по 3—5 розеток, при этом соединяют их с помощью медного кабеля ВВГнг 3х2,5. Такую группу защищает автоматический выключатель номиналом 16 ампер. Разводка электропроводки в частном доме с трехфазной бытовой сетью должна проходить с учетом распределения нагрузки между фазами, для сохранения симметрии фазных напряжений.

Пример HTML-страницы



Автоматический выключатель, предназначенный для группы освещения, обычно не превышает 10 ампер. Если по совокупности мощности потребления всех светильников в доме требуется автомат большего номинала, то рекомендуется создание еще одной группы освещения. Чаще всего для питания группы освещения применяют кабель ВВГнг 3х1,5.



Для стационарных электроприборов монтируется розетка необходимого номинала по току для однофазной сети или трехфазная розетка. Розетку для электрической плиты обычно запитывают проводом ВВГнг с четырьмя жилами для трехфазной сети или с тремя для однофазной. Для питания стиральной машины, равно как и для регулятора теплого пола рекомендуется отдельная линия с автоматическим выключателем необходимого номинала. Цепь электропитания розеток прокладывается трехжильным проводом, для обеспечения заземления.



Медная или алюминиевая электропроводка в доме



Современная электропроводка в доме прокладывается только медными проводами. Алюминиевая электропроводка в доме значительно легче и дешевле, но она имеет ряд существенных недостатков. Следует избегать соединения алюминиевого и медного проводов вместе, так как при этом происходит химическая реакция с образованием соединений препятствующих контакту проводов.



Преимущество медного провода в гораздо меньшем сопротивлении по сравнению с алюминиевым, кроме того, способность алюминия образовывать поверхностную оксидную пленку, имеющую высокое сопротивление, приводит к нагреванию контактов, что небезопасно. Вся электрика дома должна быть устроена максимально просто и понятно, это правило является залогом ее безопасности и надежности эксплуатации.



Безусловно, монтаж электропроводки должен осуществляться лишь квалифицированным специалистом, но знать основные правила и принципы монтажа электропроводки будет полезно каждому. Понимание особенностей размещения электропроводки позволит избежать механических повреждений во время ремонтных работ в дальнейшем. Электрифицировать дом технически грамотно сможет лишь специалист, но ответственность за техническую исправность и правильную эксплуатацию электропроводки несут пользователи.



В следующей статье я расскажу как определить фазу или ноль.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Электропроводка в частном доме

Жизнь современного человека вообще не может быть комфортной без электричества.

Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требуют подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела к дальнейшей поломке бытовой техники, или, что еще хуже, к возгоранию и возгоранию.

Зачем нужна схема?

Схема электропроводки в частном доме представляет собой чертеж, на котором нанесены все основные узлы электроснабжения:

• Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
• Расположение распределительного щита.
• Защитные устройства и электросчетчик.
• Места для установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
• Пути проводки от распределительных коробок до коммутационных аппаратов.
• Места для установки элементов осветительной сети (люстры, бра, светильники).

К тому времени, как вы будете делать проводку в доме, желательно уже четко определить, где будут располагаться основные бытовые приборы – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не потом протягивать его через все переносное помещение.

Если ваш дом относится к типовому, который возвела строительная компания (так сейчас строятся целые коттеджные поселки), то вам должен быть предоставлен проект здания и электросхема. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

1. При наличии готового схематического чертежа можно составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать наиболее качественные и подходящие по цене электротовары. Вы не будете покупать ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже идет, а каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
2. Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение провода, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
3. Также схема поможет вам грамотно и рационально спланировать последовательность работ.

Оформление документов

Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

1. Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
2. Следующей будет организация или коммерческая фирма, которая согласно выданному техническому заданию составит проект.
3. Опять же, в энергоснабжающей организации нужно будет согласовать проект, и написать заявление на подключение (на магистральной линии это должны сделать их электрики).
4. Сделанная вводная линия должна пройти проверку в специальной электролаборатории, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
5. Теперь вводной кабель выводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергосбыта. После того, как счетчик, электропроводка своими руками в доме сделана, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
6. Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей стороны.

Планировка ввода

Самое главное, что отличает электрику в квартире и в частном доме, это ввод. В многоэтажных домах ввод идет в распределительный щит, а оттуда уже идет разводка в квартиры. А для частного дома необходимо проводить отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

• Установка воздухозаборника с кабелем или изолированным проводом.
• Подземный кабельный ввод.

Прежде чем провести вводную линию для частного дома, очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или влажная погода.

Ввод воздуха

Ввод воздуха заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередач к жилищной конструкции.

Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры, которая может находиться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как сделать воздушный вход?

1. Необходимо просверлить отверстие в стене жилищной конструкции и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
2. Кронштейн с установленным на нем изолятором крепится на стене снаружи дома.
3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны слои).
4. Подводящий провод или кабель на опоре соединен с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

Все, вводной кабель ушел в здание, где уже будет заведен в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

• Очень важно обеспечить достаточное натяжение стального троса.
• Провод должен крепиться к кабелю свободно, без натяжения.
• Расстояние от земли до провода должно быть не менее 3,5 м.
• Кабель и присоединенный к нему подводящий провод по всей своей длине не должны касаться каких-либо хозяйственных построек, деревьев или высоких кустарников.
• Место входа провода непосредственно в дом должно быть опломбировано. После того, как он протянут в трубу, все оставшееся пространство необходимо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

Оптимальным вариантом для ввода воздуха в дом является провод марки СИП (СИП). Во-первых, его изоляция изготовлена ​​из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температур. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

Если для частного домостроения требуется однофазное напряжение (220 В), то необходим двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм2.

Как осуществляется монтаж воздушного ввода электричества, вы можете посмотреть в этом видео:

ввод подземный

Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

1. Надежность повышается за счет того, что кабель не подвергается резким перепадам температуры, осадкам, сильному ветру.
2. Стиль и архитектурное решение участка имеют законченный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все модные коттеджи и загородные дома имеют подземный вход.
3. Если это дача, где люди живут только летом, а зимой жилищная конструкция пустует, есть вероятность, что хулиганы или вандалы вырежут и украдут воздухозаборник. При подземной прокладке такая ситуация маловероятна.
4. В случае короткого замыкания и возникновения электрической дуги при проходе под землей вероятность поражения имущества и людей практически исключена. А с подачей воздуха возникший огонь может перекинуться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

Но не все так идеально, грунт тоже достаточно агрессивная среда. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, перемещаться и промерзать. Свое влияние окажут и грунтовые воды, грызуны и микроорганизмы, а также давление корней крупных деревьев. Поэтому, если вы решили провести электричество в дом под землей, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

Ну и главный минус подземного ввода это земляные работы. Во-первых, они должны быть согласованы с кучей различных организаций, которые могут что-то проложить на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; телефонные линии. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Если вы делаете это сами, потратите много времени и сил. Если вы нанимаете кого-то для выполнения земляных работ, тратьте деньги в денежном выражении.

Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

Итак, прежде чем делать электропроводку в доме, сначала взвесьте все за и против, взвесьте преимущества и недостатки, выберите подходящий ввод вариант для себя. А когда с внешним блоком питания покончено, можно смело переходить к установке внутреннего.

Расчет нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительной работы с головой, то есть умственной работы, а именно нужно рассчитать, какую нагрузку будет иметь ваша домашняя электрическая сеть . Чтобы вам было проще, разбейте всех потребителей электроэнергии на группы:

• Элементы освещения.
• Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
• Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
• Кондиционеры.
• Электрическое отопление.
• Сантехника (водонагреватель, фен и стиральная машина).
• Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и др.).

Суммируйте мощность всех приборов. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент для одновременного включения устройств). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определите сечение и марку проводов. Электропроводка в частном доме осуществляется медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

Щит распределительный

Нормативно место установки щита никак не нормируется. Единственное условие – он должен располагаться не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

В каком помещении лучше монтировать щит, тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае постарайтесь следовать этим простым правилам:

1. Это помещение не должно быть пожароопасным (например, котельная). Запрещается хранить газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
2. Необходимо, чтобы помещение, где находится щиток, было сухим, то есть нежелательно устанавливать его рядом с ванной.
3. К щиту должен быть свободный доступ, не устраивать склад из помещения, где он находится.

В сам щит вмонтированы:

• счетчик электроэнергии;
• вводной автомат, он отвечает за электроснабжение всего дома;
• несколько автоматов для подключения отходящих токоприемников по разбивке их на группы;
Устройство защитного отключения (УЗО)
• , которое работает в паре с вводным автоматом.

Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях монтируется один вводной щит и дополнительные на каждом этаже.

Схема внутреннего электроснабжения

Провести электропроводку в частном доме можно двумя способами — открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

открытая проводка

Открытый способ прокладки проводов еще называют наружным, чаще всего применяется в деревянных домах.

Провода могут быть проложены:

• в специальных пластиковых ящиках;
• на фарфоровых изоляторах с помощью специального кабеля (так называемый стиль ретро).

На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

Скрытая проводка

Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как предварительно нужно сделать в стенах специальные пазы, называемые штробами, в которые будет укладываться провод или кабель. И после этого уложенные кондукторы еще придется крепить алебастровым или гипсовым раствором.

Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в ​​стенах делаются отверстия, в них также с помощью раствора закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками сделать несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

Все, что касается электромонтажных работ, регламентировано сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые обязательно следует учесть перед тем, как делать электропроводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны быть легкодоступными (не заклеены обоями, не спрятаны под листы гипсокартона, не загромождены громоздкой мебелью, которую невозможно передвинуть).
2. Заземляющий проводник должен присоединяться к бытовым приборам с помощью болтового соединения.
3. Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
4. Все соединения проводки должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы, запрещается соединение медных жил с алюминиевыми.
5. Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
6. Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот момент при прокладке проводов в штробах).
7. Количество розеток на комнату учитывается из расчета 1 коммутационный аппарат на 6 м 2 площади. Исключение составляет кухня, где можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
8. Горизонтальная разводка осуществляется не ближе 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проемов. Провода электросети не следует подносить ближе, чем на 40 см к газовым трубам.

Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения вашего дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, нарисуйте все коммутационные устройства и пути проводки. Так вам будет намного проще рассчитать количество необходимых материалов. Затем останется только перенести вашу схему с бумаги на настоящие стены и заняться монтажными работами.

Выполнение ремонта во время аренды

Эта информация относится только к Шотландии.

На этой странице рассказывается, как сделать ремонт и каковы обязанности арендодателя.

Проверьте тип вашего жилья

Если вы думаете о том, чтобы принять меры по поводу аварийного состояния вашего дома, вы должны сначала проверить, какой тип жилья у вас есть.

У вас будет либо:

• договор аренды в государственном секторе — с местным советом или жилищным товариществом
• аренда в частном секторе — у частного арендодателя или агентства по аренде.

Вы можете использовать средство проверки аренды на веб-сайте Shelter.

Некоторые арендаторы с частным арендодателем — например, при краткосрочной гарантированной аренде — имеют мало прав оставаться в своем доме по истечении срока договора аренды. Это означает, что арендодателю легче попросить арендатора уйти.

Вы можете получить квалифицированную консультацию в местном Бюро консультаций для граждан. Консультант может проверить, можете ли вы попытаться сделать ремонт без риска потерять жилье. Они также смогут проверить, обязан ли ваш арендодатель по закону провести ремонт. Если вы считаете, что речь идет о дискриминации, вы должны сообщить об этом консультанту.

За что несут ответственность частные арендодатели

Частный домовладелец несет общие обязанности по ремонту, независимо от типа вашей аренды. Это называется стандартом ремонта. Ваш арендодатель должен ремонтировать и содержать в рабочем состоянии:

• конструкцию и внешние помещения, включая водостоки, желоба и наружные трубы
• водопроводные и газовые трубы, включая краны
• электропроводка, включая розетки
• любые электроприборы, предоставленные арендодателем
• умывальники, раковины, ванны и унитазы
• комнатные обогреватели и водонагреватели
• любая мебель, предоставленная в рамках аренды.

Ваш арендодатель должен предоставить и обслуживать детекторы дыма, датчики угарного газа и сигнализацию. Они должны проводить проверки электробезопасности в соответствии со строительными нормами и указаниями шотландского правительства. Узнайте больше о пожарной безопасности, если вы арендуете, на mygov.scot.

Чтобы соответствовать стандарту ремонта, ваш арендодатель также должен убедиться, что ваш дом соответствует приемлемым стандартам.

Если ваш арендодатель не соответствует стандартам ремонта, несмотря на то, что ему сообщили о каких-либо проблемах, вы можете подать жалобу в Суд первой инстанции Шотландии (палата жилищного строительства и имущества). Дополнительную информацию о стандарте ремонта можно найти на веб-сайте Трибунала первого уровня.

Ваш арендодатель обычно разделяет ответственность с другими владельцами за ремонт общих частей здания, например лестниц, лифтов, коридоров или садовых дорожек, общих с другими арендаторами, владельцами или арендодателем. Но если ваш арендодатель не может выполнить ремонт места общего пользования, потому что большинство владельцев не дали на это своего согласия, то объект недвижимости не будет соответствовать стандарту ремонта.

На вашего арендодателя возложены эти обязанности по закону, независимо от того, что написано в вашем договоре аренды. Но если вы попросите своего арендодателя сделать этот ремонт, они могут попытаться вернуть ваш дом во владение или не продлевать соглашение по истечении срока его действия. Прежде чем пытаться воспользоваться этим общим правом на ремонт, вам следует проконсультироваться с опытным консультантом, например, в консультационном бюро для граждан.

За что несут ответственность арендодатели государственного сектора

Большинство арендаторов государственного сектора являются шотландскими надежными арендаторами. Как шотландский надежный арендатор, вы имеете право на то, чтобы ваше жилье содержалось в приемлемом состоянии.

Если вы не уверены, какой тип аренды у вас есть, вы можете использовать средство проверки аренды на веб-сайте Shelter. Вы также можете получить помощь опытного консультанта, например, в бюро консультаций для граждан.

Некоторый ремонт почти всегда является обязанностью арендодателя, независимо от того, прописаны ли они в договоре аренды.

Арендодатель несет ответственность за:

• конструкцию и внешнюю часть помещения, такие как стены, полы, крыши, стоки, желоба и наружные трубы, а также садовые дорожки и ступени. Если имущество представляет собой дом, это также включает в себя основной доступ к нему, например, ступеньки с улицы 9.0014
• водопроводные и газовые трубы и электропроводка, включая краны и розетки
• умывальники, раковины, ванны и унитазы
• стационарные обогреватели, например, газовые камины и водонагреватели, но не газовые или электрические плиты.

Если вы арендуете жилье у арендодателя государственного сектора, узнайте о пожарной и тепловой сигнализации на mygov.scot.

Арендодатель государственного сектора не несет ответственности за:

• ремонт всего, что было повреждено по неосторожности. Если арендодатель делает ремонт, он может взимать плату за стоимость
• ремонт предметов, которые вы можете вынести из помещения, например, собственного электрического или газового камина.

Как шотландский надежный арендатор, вы имеете право на выполнение определенных ремонтных работ в установленное время. Это называется правом на ремонт.

Схема «Право на ремонт» покрывает срочный ремонт стоимостью менее 350 фунтов стерлингов, который может повлиять на ваше здоровье или безопасность, если он не будет выполнен в течение определенного периода времени. Схема включает забитые стоки, протекающие крыши, сломанные домофоны и неисправные системы отопления. Дополнительную информацию о программе «Право на ремонт» можно найти на веб-сайте правительства Шотландии.

Указанный срок составляет от одного до семи рабочих дней в зависимости от вида ремонта. Возможно, вы сможете организовать ремонт самостоятельно и потребовать компенсацию в размере до 350 фунтов стерлингов от своего арендодателя. Прежде чем выполнять какую-либо работу самостоятельно, вы должны убедиться, что ремонт покрывается программой «Право на ремонт». Если ремонт не входит в схему, арендодатель не обязан возвращать вам деньги.

Дополнительную информацию о том, как заставить арендодателя государственного сектора сделать ремонт, можно найти на веб-сайте Shelter.

Жильцы-инвалиды

Если вы являетесь жильцом-инвалидом в государственном секторе, возможно, вы сможете сделать приспособление для своего дома. Отдел местного совета, отвечающий за социальную работу, должен сначала оценить необходимость каких-либо приспособлений. Это может включать установку лестничного подъемника или подъемника, а также изменения в ванной или туалете.

Если вы хотите получить адаптацию, вам следует обратиться к опытному консультанту, например, в Бюро консультаций граждан.

Возможно, вы также сможете получить субсидию, чтобы сделать ваш дом более подходящим.

Если вы арендатор частного жилья с ограниченными возможностями, вы имеете право на помощь в улучшении и, возможно, ремонте в соответствии со схемой помощи. Схема предоставляет местным советам способы решения проблем частного жилья, которое находится в аварийном состоянии, не соответствует допустимым стандартам или нуждается в адаптации для инвалидов.

Подробнее о схеме помощи.

Как подать заявку на ремонт

Если вашему дому требуется ремонт, первым делом поговорите с домовладельцем. Возможно, стоит попытаться договориться с вашим арендодателем, даже если у него нет юридических обязательств по ремонту.

Вам следует написать человеку, который занимается обслуживанием имущества — это может быть ваш арендодатель или их агент по аренде. Напишите им письмо или электронное письмо с:

• дату — если это письмо
• объяснение того, что нужно отремонтировать
• фотографии повреждения или проблемы
• запрос на ремонт или замену
• запрос на ответ в указанное время, если они являются частными арендаторами или ремонт не покрывается схемой «Право на ремонт» — обычно разумным является 14 дней
• напоминание о вашем праве на проведение определенного ремонта в установленное время, если вы являетесь арендатором государственного сектора и ремонт покрывается программой «Право на ремонт».

Вы можете использовать образец письма для сообщения о ремонте на веб-сайте Shelter.

Сохраните копию своего электронного письма или письма. Если вы не знаете, кто ваш арендодатель, см. Проблемы с вашим арендодателем , чтобы узнать, как найти его имя и адрес.

Если арендодатель не сделает ремонт после того, как вы попросите, вы можете предпринять дополнительные действия.

Если ваш арендодатель не сделал ремонт, о котором вы просили

Действия, которые вы можете предпринять, зависят от типа вашей аренды.

Если вы арендатор государственного сектора

Соберите все доказательства необходимости ремонта. Тогда вы можете:

• использовать схему «Право на ремонт»
• использовать процедуру подачи жалобы — подробности о том, как это сделать, должны быть в справочнике жильцов
• пожаловаться своему местному советнику
• жалоба омбудсмену государственных служб Шотландии
• обратиться в суд, чтобы заставить арендодателя сделать ремонт — например, потому что это доставляет неудобства или вредно для здоровья
• сделайте ремонт самостоятельно и взимайте плату с арендодателя, но только в том случае, если ваш арендодатель должен выполнить ремонт
• примите меры к другим арендаторам, у которых есть аналогичная проблема
• удерживать арендную плату — хотя вы не имеете на это права
• требуют компенсацию по ряду причин, таких как неудобства.

Дополнительную информацию о ремонте можно найти на веб-сайте Shelter.

Информацию о ваших правах, если вам помешают во время ремонта, см. на веб-сайте Shelter.

Вы также можете получить помощь от опытного консультанта, например, в Бюро консультаций граждан.

Если вы частный арендатор

Соберите все доказательства необходимости ремонта. Тогда вы можете:

• отправьте второй запрос, указав, что вашим следующим шагом будет подача жалобы в Суд первого уровня Шотландии (палата по жилищным вопросам и имуществу)
• подать заявление в суд первого уровня. Более подробную информацию о стандарте ремонта можно найти на веб-сайте суда первого уровня
.
• проверьте, может ли местный совет принудительно провести ремонт — это может быть возможно, если ремонт необходим, чтобы поддерживать имущество в приемлемом стандарте или соответствовать стандарту ремонта
.
• обратиться в местный совет с иском в суде, поскольку ремонт причиняет неудобства или наносит вред здоровью
• сделайте ремонт самостоятельно и взимайте плату с арендодателя, но только в том случае, если ваш арендодатель должен выполнить ремонт
• примите меры к другим арендаторам, у которых есть аналогичная проблема
• удерживать арендную плату — хотя вы не имеете на это права.

Если вы не предоставляете своему арендодателю разумный доступ для проверки и выполнения ремонта в соответствии со стандартами ремонта, ваш арендодатель может обратиться за помощью в Трибунал первого уровня. Это называется использованием права входа. Вы сможете объяснить суду, почему вы считаете неуместным или ненужным использование вашим арендодателем права на въезд. Дополнительную информацию о праве на въезд можно найти на веб-сайте суда первого уровня.

Вы также можете получить помощь от опытного консультанта, например, в Бюро консультаций граждан.

Помог ли этот совет?

Да Нет

Оставьте это поле имени пустым Оставьте это поле адреса пустым

Почему этот совет не помог?

это не относится к моей ситуации

Не хватает деталей

Я не могу понять, что мне делать дальше

Я не понимаю

Расскажите, пожалуйста, подробнее, почему наш совет не помог.
