Проводка в каркасном доме — нормы, требования, правила

Опубликовано 01.10.2018 | Полезная информация

Поделиться статьей:

Главная причина того, что электрика в каркасном доме должна монтироваться не так, как в кирпичных или бетонных зданиях, это — риск пожара. Именно высокая горючесть деревянного каркаса и обшивки становится основным фактором как при выборе схемы монтажа (открытая или скрытая прокладка), так и при подборе материалов, которые будут использоваться в работе.

Нормативные требования к прокладке проводки
Рекомендации по безопасной организации электросети
Подготовительный этап: проектирование и подбор материалов
Открытая электропроводка в каркасном доме
Скрытая электропроводка в доме каркасного типа
Заземление как обязательный этап монтажа

При наличии знаний, навыков и определенной сноровки электрика (проводка) в каркасном доме может быть смонтирована и своими руками.

Но если у вас есть сомнения, что вы все делаете правильно, то проектирование электрической сети и ее монтаж стоит поручить профессионалам.

Нормативные требования к прокладке проводки

Главная особенность каркасного здания – его высокая горючесть. Несущие конструкции в таких домах делают из деревянного бруса (пусть и обработанного антипиренами), для обшивки тоже используют материалы на основе натуральной древесины – от вагонки до плит OSB. В любом случае объект получается пожароопасным, и потому проводка должна быть обязательно защищена от огня.

Основную сложность составляют разночтения в нормативных документах:

Согласно требованиям ПУЭ, провода в деревянных домах (а к ним относятся и каркасные) при скрытом монтаже должны прокладываться только в металлических трубах. Это значит, что ни гофру, ни металлорукава использовать нельзя.
С другой стороны, СП 31-105-2002 (Документ, который регламентирует постройку жилых домов на деревянных каркасах с внутренней теплоизоляцией) допускает монтаж проводов в оболочках, изготовленных из материалов, которые не распространяют горение.
Таким образом, гофру, металлорукава и кабель-каналы использовать можно.

На практике при проектировании коммуникаций в каркасном доме обычно ориентируются именно на СП 31-105-2002. Требования ПУЭ в этой части почти единодушно признаны устаревшими, потому даже сотрудники органов пожарной охраны практически не высказывают претензий при прокладке проводников в гофротрубах из негорючих полимеров.

Подготовительный этап: проектирование и подбор материалов

Работы начинаются с составления плана. На плане отмечаются все «электрические точки» — розетки, выключатели, места установки светильников, распаечные коробки и т.д. После этого определяется место установки электроприборов и рассчитывается их суммарная мощность — на основе этой информации выполняем разбивку групп для распределения нагрузки.

Чтобы избежать пожара от скрытой проводки, материалы должны быть качественными, а монтаж — грамотным

После того как проект составлен, закупаются материалы с соответствующими эксплуатационными показателями. Для формирования электросети в каркасном доме нужны:

Электрощит.
Набор автоматики для щита – УЗО, устройства защитного отключения, входной автомат и т.д.
Розетки.
Выключатели.
Кабель для ввода в дом с набором комплектующих для подключения к ЛЭП.
Провода для разводки.
Распаечные коробки.

Для открытого монтажа покупаются изоляторы. Если же планируется скрытая электропроводка в каркасном доме, то нужно приобрести кабель-каналы или гофрированные трубы.

Работы начинаются с ввода электричества в дом. Воздушное соединение выполняется с помощью самонесущих кабелей (СИП-1/СИП-2), которые нужно будет зафиксировать на ЛЭП с использованием прокалывающих зажимов. На входе в дом кабель закрепляется с помощью кронштейна, а сам кабель заводится в помещение через трубу из негорючего материала.

При подземной прокладке ввод оформляется по аналогичной схеме, а в качестве основного несущего проводника используется кабель ВБ6Шв или его аналог.

Внутри дома в месте ввода кабеля устанавливается распределительный щиток. Внутри щитка размещается вводной автомат, который обесточивает всю сеть при коротком замыкании или перегрузке. Здесь же устанавливаются автоматы на группы электрооборудования в самих помещениях.

Открытая электропроводка в каркасном доме

С использованием кабель-каналов

Следующий этап работы — монтаж электропроводки в каркасном доме. Также выполняется установка основных элементов оборудования: распаечных коробок, розеток и выключателей. В домах из горючих материалов часто применяют открытый вариант прокладки, который может быть реализован по одной из двух схем:

В кабель-каналах.
На изоляторах.

Технология работ при реализации первого варианта довольно проста. По трассам, размеченным на этапе планирования, на стены устанавливаем пластиковые короба, размер которых позволяет укладывать нудное количество проводов, идущих от щитков и распределительных коробок.

Часть проводов можно заменить специальными плинтусами и багетами – в некоторых моделях предусмотрены ниши для прокладки проводников.

В кабель-каналы или плинтуса укладываем провода

В кабель-каналы или плинтуса укладываем провода, стараясь свести к минимуму их провисание – для фиксации проводников используем специальные защелки. Закрываем кабель-каналы/ниши плинтусов крышками, которые почти полностью изолируют внутренне пространство, защищая проводники от пыли и влаги.

На керамических изоляторах

Еще одна схема, по которой может монтироваться открытая электропроводка в каркасном доме, предполагает использование керамических изоляторов. Несмотря на то, что смотрится она несколько архаично, при соблюдении правил монтажа и выборе качественных комплектующих по надежности эта схема не уступает прокладке проводов в металлических трубах:

По маршруту прокладки провода на стены устанавливаем керамические изоляторы (не более 4 см от распаечных коробок и щитков, не более 50 см на вертикальных и 40 см на горизонтальных участках).
Витой провод в многослойно изоляции закрепляем на изоляторах, захватывая керамические крепления витками проводника.

Часто оба варианта комбинируют, например. Часть проводов прокладывая в пустотелых плинтусах, а часть – закрепляя на изоляторах.

Керамические изоляторы в ретро проводке каркасного дома

Скрытая электропроводка в доме каркасного типа

Перед пароизоляцией

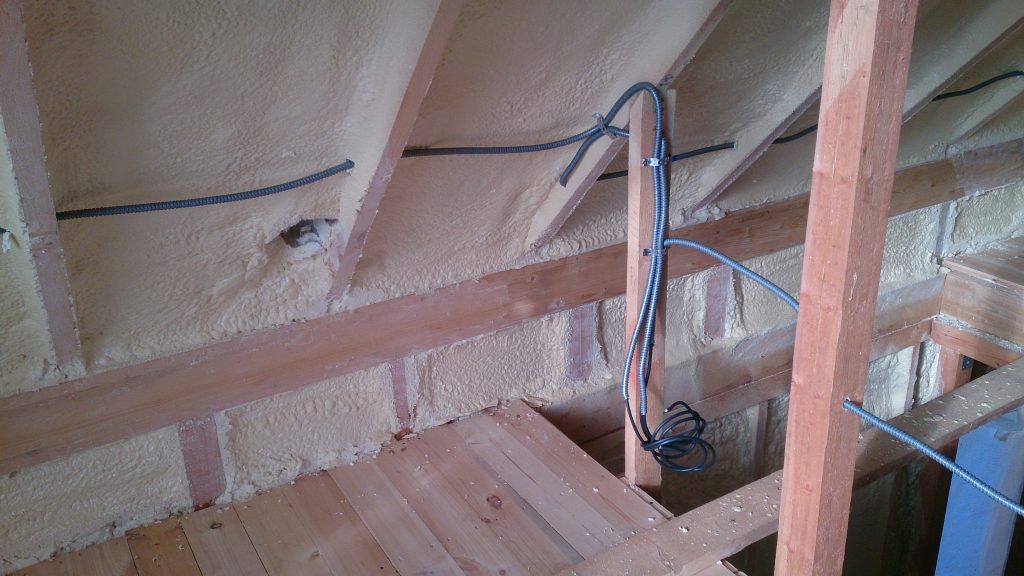

Прокладка коммуникаций в толще каркасных стена отличается большей трудоёмкостью. Но у нее есть один важный плюс – почти все элементы электросети находятся за обшивкой, и потому не бросаются в глаза. Так что, если вам важно сохранение красоты интерьера – выбирайте этот вариант.

Монтировать проводку скрытым способом можно по двум схемам. Первая предусматривает укладку проводов (в гофре или без нее) в слое контртеплоизоялции, который расположен внутри помещения перед пароизоляционной мембраной. Если такой слой есть — то его толщина обычно достаточна для:

Прокладки проводов.
Установки встроенных подрозетников, выключателей и распаечных коробок.

Плюсом этой технологии будет сохранение целостности стоек каркаса, а также отсутствие перфорации пароизоляционной мембраны.

За пароизоляцией

Если же контрутепления нет, т.е. обшивка находится сразу за пароизоляционным слоем (9с минимальным зазором), то провода протягиваются в толще утеплителя:

Сначала по маршруту прокладки в стойках сверлятся отверстия, диаметр которых позволяет протянуть гофру или кабель в оболочке.
По отверстиям прокладывается трасса из гофротруб или сам провод.
На местах установки выключателей, светильников или розеток делаются петли свободного провода.

Обратите внимание! Именно на этом этапе желательно укладывать пароизоляционную пленку, потому. Если вы это сделаете раньше, то трудоемкость операций по монтажу проводки возрастет в разы.

Затем в пароизоляционной мембране вырезаются отверстия, и в них вклеиваются подрозетники. Если вы не найдёте специальные модели с герметизирующими клапанами, то каждый установленный подрозетник придется по периметру оклеить полиэтиленом, чтобы сохранить герметичность.

Финальная часть работ – монтаж самих розеток и выключателей с подключением их к проводам в толще стен – выполняется после обшивки каркаса поверх утепления и пароизоляции.

Этот способ скрытой прокладки проводов более трудоемкий. Кроме того, он предполагает сверление стоек деревянного каркаса, а это снижает их несущую способность.

Заземление как обязательный этап монтажа

Электроприборы в доме должны быть заземлены:

Для заземления в распределительном щитке монтируется отдельная шина, к которой присоединяются все заземляющие проводники.
На участке возле дома монтируется контур заземления. Он представляет собой сварной треугольник со стороной не менее метра, с металлическими штырями и уголками, приваренными по углам. Длина заземляющих элементов должна достигать 3 м.
При монтаже контура начала в треугольную траншею глубиной от 30-50 см вбиваются стержни, которые затем соединяются металлическими полосами с помощью сварки или болтового крепежа.
К одному из углов заземляющего контура болтом с гайкой крепится проводник. Он заводится в дом и соединяется с шиной заземления в распределительном щитке.

Для повышения надежности заземления каркасного дома вместо кустарной конструкции можно использовать специальный заземляющий набор из омедненных проводников. Такие приспособления и служат дольше, и со своей основной функцией – отведением заряда в землю -справляются эффективнее.

Тестирование и введение в эксплуатацию

Проверка сопротивления всех контуров.
Проверка качества заземления.
Тестирование сопротивления изоляции.
Контрольные мероприятия по срабатыванию автоматов/УЗО.

Документ, который будет выдан после проверки электросети каркасного дома, почти гарантированно понадобится при установке, регистрации и пломбировке электросчетчика.

Электрика в каркасном доме будет безопасной и надежной только в том случае, если при ее установке будут использованы правильно подобранные материалы и комплектующие. Также очень важно проектирование электросети с учетом мощности приборов-потребителей и их расположения в здании – потому к работе над электрикой стоит привлекать квалифицированных специалистов с опытом работы на таких объектах.

Метки:

Электропроводка в каркасном доме — план, выбор фазы, нормы пожаробезопасности

Электричество в каркасном доме — источник потенциальной опасности. Любое замыкание провоцирует серьезные проблемы, вплоть до пожара. Поэтому вопросами электропроводки занимаются профи. Самостоятельный монтаж исключайте, если нет соответствующих навыков.

Нормы и правила

Организации, занимающиеся строительством каркасных домов, руководствуются документом СП 31-105-2002. В нем отображены нормы и правила касательно проектировки и возведения энергоэффективных жилых объектов из деревянного каркаса. В документе указывается, что проводку обустраивают посредством пропуска кабелей в защитной оболочке через пустоты, либо заполненные специальным утеплителем пространства внутри стен.

Важно: по СП разрешается проводить кабеля без применения втулок и трубок. Это противоречит нормам, прописанным в ПУЭ. Так как в малоэтажном домостроении отсутствует пункт, предусматривающий сдачу объекта пожарной инспекции, то застройщики руководствуются правилами по СП.

Составление плана

Для начала определяются с последовательностью работ. Разрабатывают схему (план), которая в дальнейшем только корректируется. В ней отображаются пять пунктов:

Местоположение осветительных приборов, розеток, оборудования, которые имеют собственное подключение.
Максимальная мощность электрических приборов. Примерная цифра указывается на схеме.
Количество отдельных групп питания для осветительных устройств. Количество зависит от того, сколько Вы приборов планируете использовать. Для обычного дома, как правило, хватает одной группы.
Приборы с высокой мощностью выделяются в отдельный сегмент. У них будет собственный автомат-выключатель. Для обеспечения работоспособности устанавливают отдельный изолированный кабель. К таким приборам, например, относятся электрические котлы и водонагреватели.
Организация уличного освещения. Если речь идет о даче, целесообразнее сделать индивидуальный выключатель для освещения территории. Удобство заключается в том, что на время отсутствия Вы обесточиваете дом, но не трогаете уличное освещение.

Как выбрать тип проводки?

Два варианта: скрытая и открытая (наружная). Оба имеют очевидные плюс и минусы. Скрытая электропроводка подразумевает монтаж кабелей внутри перекрытий стен и потолков. Обустройство возможно только в процессе строительства. Наружная проводка проще: кабеля устанавливаются на поверхностях. Они видны.

Преимущества внутренней (скрытой) электропроводки:

Кабеля не портят интерьер. Все элементы проводки скрыты, нигде ничего не торчит.
Исключена вероятность порчи проводов вследствие механического воздействия.

Недостатки:

Дополнительные денежные расходы. Наружная проводка дешевле.
Нельзя подключать дополнительные точки доступа.
Нельзя оценить состояние электросети, так как нет прямого доступа к кабелям.

Преимущества наружной проводки:

Все элементы проводки на виду, беспроблемно оценивается состояние кабелей.
Легкий ремонт. Мастер имеет доступ к проводам, нет необходимо в разрушении конструкции.
Возможность дополнительно подключить точку доступа или провести разветвление.

Недостаток один: проводка портит интерьер. Необходимо постараться, что органично вписать ее. Конечно, важна аккуратная, точная установка, ведь все кабеля лежат на поверхности.

Совет: не экономьте на покупке деталей и оборудования для обустройства электропроводки. Учитывайте рекомендации электриков. Даже маленькое замыкание кабеля ведет к катастрофичным последствиям. Но они исключены при соблюдении норм СП и элементарных правил монтажа.

Выбрать проект:

каркасные дома

от 341 100 ₽

дома из бруса

от 295 000 ₽

бани из бруса

от 250 000 ₽

Нужна консультация?

Мы перезвоним вам в течение 5 минут и ответим на любые вопросы.

Согласен на обработку данных

Электропроводка в каркасном доме своими руками

Каждый год в строительстве появляются новые и совершенные каркасные технологии. И даже если вы не оканчивали специальные институты и не изучали профессию строителя, построить дом своими руками каркасно-каркасным или каркасно-панельным методом можно будет. Электропроводка в каркасном доме, в первую очередь, должна быть безопасной и надежной. А с точки зрения эстетики желательно, чтобы это не портило общий вид, дизайн и стиль внутри здания. Поэтому рассмотрим все возможные варианты электрики каркасного дома.

Содержание

Планировка
Ввод в дом
Распределительный щит
Какой тип электропроводки выбрать?
Наружная проводка
- Открытый кабель
- Электрические трубы
- Кабельные каналы
Внутренняя проводка
Качественные материалы

Планировка

Как и в любом другом здании, все сначала должно быть тщательно спланировано и схематично отображено на бумаге. Продумайте, где будет располагаться распределительный щит, входные двери в комнаты, так как возле них нужно монтировать выключатели. Определитесь с расположением осветительных приборов и бытовой техники так, чтобы розетки были рядом, и тогда вам не придется разбрасывать переноски по всей комнате.

Рассчитать нагрузки, чтобы правильно подобрать проводники по сечению и коммутационные аппараты на номинальный ток. Также такая планировка поможет вам определиться с количеством необходимых материалов.

Вход в дом

От основной линии электропередач к вашему дому проходит ответвление. Его установка осуществляется по воздуху или под землей. В зависимости от того, какое напряжение необходимо (однофазное 220 В или трехфазное 380 В), выбирается кабель, он будет трехжильный (для 220 В) или пятижильный (для 380 В).

К счетчику электроэнергии подходит вводной кабель, который согласно новым требованиям должен быть установлен снаружи дома, чтобы контролер мог в любой момент беспрепятственно снимать показания.

Счетчик должен располагаться в герметичном щитке или боксе для защиты от воздействия атмосферных осадков.

От счетчика кабель нужно завести внутрь дома. Для этого в стене сверлится отверстие, если дом двухэтажный, то лучше всего это делать на уровне межэтажного перекрытия. Кабель укладывается в гофрированную трубу, протягивается через проделанное отверстие, закрепляется в межэтажном перекрытии и затем прокладывается к вводному распределительному щиту.

Внимание! После счетчика в схеме обязательно должен быть автомат, который будет служить защитой кабеля, идущего от счетчика к распределительному щиту в доме. Если будет повреждение этого кабеля или короткое замыкание, то сработает защита — машина выключится. В противном случае (если нет автомата) счетчик может сгореть, и вся магистраль будет отключена где-нибудь в ТП или на подстанции.

Распределительный щит

Вводной кабель выходит в распределительный щит и подключается к вводному автомату, который по мощности должен быть таким же, как и на улице после счетчика.

После вводного автомата все переключения в щите выполняются по схеме. Подключаются автоматы отходящей линии, устройства защиты УЗО, дифференциальные автоматы. В идеале на каждую комнату каркасного дома следует выделить два автомата (один для освещения, другой для подключения розеток). Для таких помещений, как ванная или кухня, необходимо устанавливать дополнительные автоматы для энергоемкой бытовой техники.

Какой тип проводки выбрать?

Электропроводка в таких зданиях может быть выполнена, как и в обычных домах, двумя способами — наружным (или открытым) и внутренним (скрытым).

Вариант наружной электропроводки подразумевает прокладку проводов на стеновых и потолочных поверхностях с использованием специальных кабель-каналов, электротруб или открытым способом. Маршрутизация выполняется, когда основные этапы строительства завершены.

Скрытая электропроводка в каркасном доме предполагает размещение проводников внутри стен и потолков. Снаружи будут только выключатели, розетки и концы проводов для подключения осветительных приборов.

Монтаж такой проводки совмещен со строительством, при этом стены внутри дома ничем не обшиты.

Пример видео:

Каждый метод имеет свои положительные и отрицательные стороны.

Основное преимущество внутренней разводки в том, что она эстетична, все проводники и соединения скрыты, ничто не портит внешний вид помещения. У нее гораздо больше недостатков:

Любой коммутационный аппарат (розетка или выключатель) устанавливается полностью, его уже нельзя переместить куда-то на новое место.
Нет возможности периодически осматривать и оценивать состояние электросети.
Внутренняя проводка материально дороже внешней проводки, а также требует значительных физических затрат.

Страховые компании не рискуют заключать договора на каркасные дома с внутренней электропроводкой.
Нет возможности установки дополнительных точек (например, если вам нужна еще одна розетка в какой-то комнате).

Главным преимуществом наружной проводки является ее доступность, то есть ее видно и можно контролировать ее состояние. Соответственно есть возможность ремонта, в нужный момент можно заменить не только выключатель или розетку, но и провода.

Наружная проводка может быть разветвлена для добавления точек для новых приборов.

К недостаткам варианта внешней разводки можно отнести то, что она не всегда органично вписывается в общий интерьер помещения. Также, когда провода видны, возрастает риск их повреждения.

Как видите, все доводы склоняются к тому, что наружная электрика в каркасном доме предпочтительнее. Кроме того, статистика показывает, что пожары чаще возникают в зданиях со скрытой проводкой.

Внешняя проводка

Наружная электропроводка в каркасном доме своими руками делается без проблем, есть несколько ее вариантов.

Открытый кабель

Допускается применение жесткого кабеля с двойным или тройным изоляционным слоем из негорючих материалов. Такой проводник крепится к стеновым поверхностям специальными скобами. Между стеной и кабелем необходимо проложить асбестовую или металлическую подложку, которая должна быть на 1 см шире проводника с обеих сторон. Это надежный и экономичный способ прокладки, но не совсем эстетичный, особенно если несколько кабелей необходимо расположить рядом.

При оформлении помещения в стиле ретро красиво и оригинально будут смотреться витые провода на керамических или фарфоровых валиках (изоляторах).

Трубы электротехнические

Возможно при прокладке проводов снаружи размещать их в электротехнических гофрированных трубах, для изготовления которых применяются специальные негорючие материалы. В трубы можно помещать одновременно несколько проводников; они крепятся к стенам с помощью специальных клипс. Такая разводка выглядит компактно, к тому же труба изолирует кабель от горючих поверхностей стен и защищает от возможных внешних повреждений. Но труба выглядит совсем не презентабельно, к тому же она слишком хорошо собирает на себя пыль, которую практически невозможно очистить.

Кабельные каналы

Кабель-каналы

будут выглядеть намного аккуратнее, чем гофротрубы. Тем более, что сейчас на рынке электротоваров их можно подобрать под любой интерьер (они доступны в разных цветах).

Недостатком кабельных каналов является то, что они делают заметной кривизну стеновых поверхностей.

Но так как криволинейные оштукатуренные стены в каркасном доме вряд ли можно найти (чаще всего используются гипсокартонные листы или вагонка), хорошим вариантом считается прокладка проводов в кабельных каналах.

Кабельные каналы представляют собой пластиковые коробки, которые крепятся к стенам и потолку с помощью клея или саморезов. Для их изготовления используется высококачественный огнеупорный пластик. Они бывают разной ширины, в зависимости от того, сколько кабелей и какого сечения в них одновременно проложено. При укладке проводников в короба их закрывают сверху запирающими крышками. Пример такого постинга в видео:

Еще одним недостатком использования кабель-каналов является то, что со временем каркасный дом дает усадку, а пластиковые коробки могут треснуть. В этом случае электропроводку придется переделывать. Но в то же время у этого способа укладки есть преимущества – он дешев и прост в монтаже.

Внутренняя проводка

Важнейшим нормативным документом электромонтера является ПУЭ (правила устройства электроустановок). Согласно этим правилам, внутреннюю проводку (ее еще называют скрытой по-другому) в деревянных домах необходимо проводить в металлических трубах. Так как каркасные дома изготавливаются из дерева, то и для них необходимо соблюдать это требование. Вы представляете, к каким финансовым затратам может привести такое количество труб и их установка?

Металлические гильзы или короба можно использовать, но если позволяют деньги, то все же используйте трубы. Эти вспомогательные устройства должны иметь толщину стенки от 2,5 до 4 мм (в зависимости от сечения проводников), чтобы в случае короткого замыкания металлическая конструкция не выгорела. Желательно, чтобы трубы внутри были окрашены или оцинкованы, это защитит стены от ржавчины. Пример видео:

Естественно, при прокладке кабеля будут изгибы и повороты; в этих местах трубы следует соединить сваркой или резьбой. Очень удобно использовать медные трубы, они легко гнутся, но это слишком дорого.

Чтобы не повредить изоляционный слой кабеля, на концах трубы монтируются пластиковые втулки.

Такой монтаж выполняется еще на стадии строительства, причем, как видите, достаточно затратен как по финансам, так и по трудозатратам, времени и усилиям. Поэтому самым правильным выбором для каркасного дома все же является наружная электропроводка.

Качественные материалы

Перед тем, как сделать электропроводку, нужно еще выбрать и купить материалы. Помните, что от их качества напрямую зависит надежность и безопасность электроснабжения вашего дома.

Если для подведения электричества к дому вполне подойдет жесткий алюминиевый провод (типа СИП), то всю проводку внутри здания рекомендуется выполнять гибким медным кабелем.

Лучшим вариантом будет кабель марки NYM. Маркируется 3х1,5 мм ² , где первая цифра «3» означает, что этот проводник состоит из трех жил, одна из которых — фаза, вторая — нулевая, третья — заземляющая (чаще всего она желтого цвета).

Цифра «1,5» означает сечение каждой жилы. Кабель такого размера как раз подходит для всей разводки освещения. Для подключения розеток понадобится проводник большего размера (2,5 мм ² ), а для энергоемких бытовых приборов, таких как духовка, водонагреватель, лучше брать кабель сечением 4- 6 мм ² .

Для установки розеток и выключателей в каркасном доме следует выбирать монтажные коробки из металла.

Если у вас есть время, силы, опыт и знания для такого ответственного решения, как построить дом своими руками, то электропроводка в каркасном доме будет вам по силам. Но в случае малейшего вопроса проконсультируйтесь со специалистами. Все-таки с электричеством никогда нельзя переходить на «ты», от этого зависит безопасность человеческой жизни.

Электропроводка в деревянно-каркасных зданиях — профессиональный электрик

Деревянно-каркасные здания в настоящее время считаются в Великобритании основным методом строительства жилья, включая пристройки к кирпичным домам. У подрядчиков-электриков часто возникают вопросы о том, как прокладывать кабели в зданиях с деревянным каркасом, поэтому в этой статье мы рассмотрим некоторые из этих вопросов.

Строительство деревянно-каркасных зданий

Деревянно-каркасные здания состоят из внутреннего несущего каркаса из древесины, обработанной консервантом, и наружного листа из кирпича или другого вида облицовки. Деревянный каркас обычно изготавливается на заводе с соблюдением строгих мер контроля качества и доставляется на строительную площадку на грузовике. Навесные плиты (также называемые верхними плитами) представляют собой горизонтальные бревна, расположенные вдоль верхней части наружной стены на уровне скатов, на которые опираются концы балок или стропил. Обычно устанавливаются двойные пластины. На рис. 1 показан каркас одноэтажного деревянно-каркасного дома.

Внешние стены

Тип используемых материалов и расположение каждого компонента могут различаться. На рис. 2 показана типичная внешняя стена. На нем показана полость 50 мм и служебная полость 20 мм. На рис. 2 также показано, что внешняя стена имеет дышащую мембрану и пароизоляционный слой (VCL). Проектировщики и монтажники-электрики должны понимать назначение каждого компонента.

Полость

Циркуляция воздуха необходима для предотвращения гниения и обеспечивается полостью, обычно шириной 50 мм. Полость должна быть чистой, чтобы препятствовать проникновению влаги с внешней поверхности стены на внутреннюю поверхность. В случае пожара полость может выступать в качестве дымохода, поэтому ее края должны быть соответствующим образом закрыты.

Сервисная пустота

Назначение сервисной пустоты, как следует из названия, состоит в том, чтобы предоставить пространство для установки коммуникаций, включая кабели. Он обычно имеет глубину 20 мм и состоит из реек, на которые крепится гипсокартон для внутренней поверхности стены. Служебная полость должна быть герметизирована по периметру во избежание конвекции воздушных потоков.

Пароизоляционный слой (VCL)

Пароизоляционный слой (VCL) обычно укладывают со стороны изоляции (т. е. с теплой стороны), чтобы предотвратить утечку теплого влажного воздуха из отапливаемых помещений и в более холодные части стены, вызывая конденсацию влажного воздуха. Такая конденсация ухудшит тепловые характеристики изоляции и увеличит вероятность роста сырости и гниения. VCL может быть в виде толстого пластикового листа, отражающей алюминиевой фольги или гипсокартона, содержащего встроенный VCL. Когда VCL расположен так, как показано на рис. 2, в него должны быть проложены кабели, проложенные в сервисном пространстве при подключении кабелей к аксессуарам, монтируемым на стене. Важно, чтобы VCL был запечатан соответствующей лентой после вскрытия. Становится все более распространенным устанавливать ВКЛ на изоляционной стороне служебной полости, чтобы в нее не нужно было прокладывать кабели.

Дышащая мембрана

Дышащая мембрана устанавливается на холодной стороне изоляции, чтобы предотвратить попадание дождевой воды в стену, а также отвести водяной пар, проникший в стену изнутри. Для максимальной эффективности все стыки в мембране должны быть герметизированы.

Изоляция

На рис. 2 показана изоляция толщиной 120 мм, которая придает зданию тепловые и акустические характеристики. Эта изоляция может быть в нескольких формах, таких как жесткий пенополиуретан (PUR), полиизоцианурат или полиизопена (PIR), стекло или минеральная вата. Распространенными торговыми названиями жесткой изоляции из PIR или PUR являются Celotex и Kingspan Kooltherm. Утеплитель крепится к ориентированно-стружечной плите (OSB).

Внутренние стены

Внутренние стены из стоек могут быть полыми или заполненными изоляцией для улучшения акустических характеристик. Звукопоглощающее одеяло, такое как минеральная вата, обычно укладывается во внутренние каркасные стены вокруг источников шума, таких как игровые комнаты, ванные комнаты и любые стены для вечеринок.

Прокладка кабелей

Для кабелей, проложенных в служебных пустотах и/или опорных стенах, может потребоваться снижение номинальных характеристик, а также следует сделать ссылку на Приложение 4 стандарта BS 7671 или Приложение F Руководства по эксплуатации IET (OSG) . Кабели должны быть проложены в разрешенных безопасных зонах или иным образом защищены механически в соответствии с разделом 522.6 стандарта BS 7671. Для прокладки в жилых помещениях кабели должны иметь защиту от УЗО 30 мА в соответствии с разделом 411 стандарта BS 7671.

Крепление утопленных задних ящиков

Утопленные задние ящики можно прикрепить к горизонтальным выступам, установленным на глубину ящика. В качестве альтернативы можно использовать задние ящики для сухого каната. Целесообразно, чтобы задние ящики были снабжены вспучивающейся задней прокладкой (т. е. «шпаклевкой») для сохранения акустической целостности и огнестойкости перегородок из гипсокартона. В одну и ту же полость стойки можно устанавливать не более одной двухпостовой или двух однопостовой тыловых коробок. Задние коробки не должны устанавливаться вплотную друг к другу в одной и той же полости шпильки.

Пожарная безопасность

Там, где электрические и сантехнические принадлежности проникают в стены и пол пожарного отсека, для герметизации отверстий и стыков и предотвращения распространения огня и дыма используются огнестойкие материалы (так называемые «противопожарные заглушки»).

Утвержденный документ B, Пожарная безопасность

Установка кабелей и ответных коробок в зданиях с деревянным каркасом в настоящее время пересматривается. Что касается Строительных норм и правил 2010 года, применимых к Англии, пересмотренный Утвержденный документ B «Пожарная безопасность» рассматривается для публикации в конце этого года.
