Определяем сечение провода при монтаже электропроводки в квартире

В желании сделать ремонт квартиры своими руками наиболее качественно, в том числе и в замене электропроводки наиболее усердных из нас, при определении сечения провода иногда преследует мысль «надо делать на века» или «раз уж взялся, то чтоб надолго». С одной стороны это правильно, так и должно быть у настоящих мужчин, хозяев в доме. Но некоторых откровенно «заносит».

Конкретная задача поменять всю проводку в квартире начинается с планирования потребляемой нагрузки и плавно завершается выбором типа кабеля нужного сечения. Зачем выбирать сечение понятно всем, но

как определить сечение провода? Если сечение будет недостаточное (меньше оптимального), то из-за плотности тока произойдет разогрев провода, который приведет к разрушению изоляции и самого провода. Значит надо кабель бОльшего сечения. Вопрос: «сколько вешать в граммах?» до каких пределов нужен запас?

Чем выше температура электроустановки, тем меньше ее ресурс. Отсюда и постулат: «ничего не должно греться». А если провод все же греется, то на сколько его хватит? При запасе прочности на изоляцию и максимальный ток, есть еще и допустимое время повышенной нагрузки. Например на провод ВВГ(нг) допускается до 2 часов в сутки эксплуатация при перегрузе до 140%. То есть 2 часа в день ваш провод может греться, а потом долго остывать. Есть кабеля (например, H05-RR-F или H05VV-F), у которых рабочая температура 80 градусов Цельсия. Решение просится как бы само собой, применить такой чудодейственный провод. Но и этот кабель тоже не может жить вечно.

Помимо увеличения расходов возникают очевидные трудности и с прокладкой таких толстых кабелей. Например, был в квартире на розетках алюминиевый провод сечением 1,5 мм2, заменим его медным, а так как нужен запас, то начинаем посматривать на медный кабель сечением 4 мм2.

Если проводка скрытая, то протянуть (или протащить) такой кабель чаще всего невозможно. Что будем рубить новую штробу?

Как определить сечение провода

Или возьмем другой пример, кухню, где счастливая хозяйка просит подключить новенькую, встраиваемую в мебель, варочную панель с замечательным стеклокерамическим покрытием в только что купленную мебель. Тут не поспоришь, дело серьезное. Читаем инструкцию, где большинство производителей в таких случаях просят звонить в сервисный центр. Но у нас же уже появилась спортивная злость, «чем мы хуже сервисных инженеров»! Смотрим на общую потребляемую нагрузку и видим, что она на грани или превышает ее для провода сечением 2,5 квадрата. Что делать? Звоним в сервисный центр, консультируемся, а там неконкретно отвечают: «прокладывайте кабель типа такого-то сечения 1,5 -2,5 мм2, а лучше 4». Так сколько прокладывать? Нутром чувствуем, что ответ должен быть какой-то очень простой, а потому гениальный, но слышим запутанные, ветиеватые фразы. Тут еще вспоминается простое правило: все делать медным проводом, на освещение 1,5 мм2, на розетки – 2,5 мм2.

Окончательно запутавшись, берем «Библию электрика» — ПУЭ (правила эксплуатации электроустановок). Где для бытовых целей или попросту квартир, так и получается (по токам из таблиц): достаточно применить провода сечением 1,5 мм2 на освещение, а 2,5 на розетки. Про варочную панель ни слова…

Но когда начинаем вчитываться дальше, то видим, что по стандартам в квартиру от щитка прокладывается медный провод сечением 6 мм2. Можно, конечно все провода заложить по 4 мм, но стоит ли? Даже если кабель поработал не 2, а 3 часа в сутки. Чем это чревато? А тем, что он проработает не 200 лет, а 100.

Вывод делайте сами, во всем нужнее мера и целесообразность. Может и не стоит превращать и без того напичканную электричеством квартиру в большой трансформатор. Лучше потратиться на более качественный негорючий с хорошей изоляцией провод. Купить электроустановочные изделия, изготовленные из более качественной пластмассы. Установить дополнительные дифференциальные автоматические выключатели. Пользоваться менее мощными электрическими приборами, экономить электричество, больше проводить время с семьей и радоваться жизни.

Сразу оговорюсь, эта статья для «особо рьяных». Не надо воспринимать ее буквально. Нужно лишь внимательно пользоваться расчетами и применять соответствующие Вашим потребностям сечения проводов. Для этого предлагаю посмотреть готовые примеры: как выбрать автоматический выключатель под конкретное сечение провода.

Провода для электропроводки. Расчет и таблица допустимого сечения электрических проводов

Ниже я приведу таблицу сечения проводов, но рекомендую набраться терпения, прочитав до конца эту небольшую теоретическую часть.

Это позволит Вам быть более осознанным в выборе проводов для монтажа электропроводки, кроме того, Вы сможете самостоятельно сделать расчет сечения провода, причем, даже «в уме».

Прохождение тока по проводнику всегда сопровождается выделением тепла (соответственно нагревом), которое прямо пропорционально мощности, рассеиваемой на участке электропроводки. Ее величина определяется формулой P=I²*R, где:

I — величина протекающего тока,
R — сопротивление провода.

Чрезмерный нагрев может привести к нарушению изоляции, как следствие — короткому замыканию и (или) возгоранию.

Ток протекающий по проводнику находится в зависимости от мощности нагрузки (P), определяемой формулой

I=P/U

(U — это напряжение, которое для бытовой электрической сети составляет 220В).

Сопротивление провода R зависит от его длины, материала и сечения. Для электропроводки в квартире, даче или гараже длиной можно пренебречь, а вот материал и сечение при выборе проводов для электропроводки необходимо учитывать.

РАСЧЕТ СЕЧЕНИЯ ПРОВОДА

Сечение провода S определяется его диаметром d следующим образом (здесь и далее я буду максимально упрощать формулы):
S=π*d²/4=3.14*d²/4=0.8*d².

Это может Вам пригодится, если вы уже имеете провод, причем без маркировки, которая указывает сразу сечение, например, ВВГ 2х1.5, эдесь 1,5 — сечение в мм², а 2 — количество жил.

Чем больше сечение, тем большую токовую нагрузку выдерживает провод.

При одинаковых сечениях медного и алюминиевого проводов — медные могут выдержать больший ток, кроме того они менее ломкие, хуже окисляются, поэтому наиболее предпочтительны.

Очевидно, что при скрытой прокладке, а также провода, проложенные в гофрошланге, электромонтажном коробе из-за плохого теплообмена нагреваться будут сильнее, значит следует их сечение выбирать с определенным запасом, поэтому пришло время рассмотреть такую величину как плотность тока (обозначим ее Iρ).

Характеризуется она величиной тока в Амперах, протекающего через единицу сечения проводника, которую мы примем за 1мм². Поскольку эта величина относительная, то с ее использованием удобно производить расчет сечения по следующим формулам:

d=√1.27*I/Iρ=1.1*√I/Iρ — получаем значение диаметра провода,
S=0.8*d² — ранее полученная формула для расчета сечения,

Подставляем первую формулу во вторую, округляем все что можно, получаем очень простое соотношение:

S=I/Iρ

Остается определиться с величиной плотности тока Iρ), поскольку рабочий ток I) определяется мощностью нагрузки, формулу я приводил выше.

Допустимое значение плотности тока определяется множеством факторов, рассмотрение которых я опущу и приведу конечные результаты, причем с запасом:

Материал провода	Скрытая проводка	Открытая проводка
Медь	Iρ=6 А/мм²	Iρ=10 А/мм²
Алюминий	Iρ=4 А/мм²	Iρ=6 А/мм²

Пример расчета:

Имеем: суммарная мощность нагрузки в линии — 2,2 кВт, проводка открытая, провод — медный. Для расчета используем следующие единицы измерения: ток — Ампер, мощность — Ватт (1кВт=1000Вт), напряжение — Вольт.

S=I/Iρ=(2200/220)/10=1мм²

Если провести соответствующие расчеты для всего ряда сечений проводов, то можно получить соответствующую таблицу.

ТАБЛИЦА СЕЧЕНИЯ ПРОВОДОВ

Предлагаю Вашему вниманию обещанную в начале статьи таблицу:

Сразу предупреждаю, данные из различных источников могут отличаться. Это различие определяется величиной запаса по мощности.

Приводя расчеты я этот запас взял по максимуму, памятуя, что лучше купить более мощные, соответственно более дорогие провода, нежели потом переделывать сгоревшую электропроводку.

Лишний раз настоятельно рекомендую использовать провода с медными жилами.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Правила прокладки проводов при разводке электрики

Электрика

Монтаж электропроводки в квартире или частном доме – технически сложная работа, требующая от мастера высокой квалификации. Самостоятельная прокладка проводов без знаний правил устройства электроустановок (ПУЭ) и СНиП недопустима, так как угрожает безопасности и жизни жильцов. Пожар в частном секторе или многоквартирном доме нередко возникает из-за несоблюдения норм при работе с электрикой.

Основные требования

Разводка электропроводов осуществляется после расчета рабочей нагрузки на проводку в конкретной квартире. Специалист учитывает мощность и силу тока, необходимые для работы электрооборудования – стиральной машины, осветительных приборов, микроволновой или кухонной печи, бытовых приборов. Получив данные по реальной нагрузке на электропроводку, мастер точно представляет, какое сечение провода необходимо выбрать для разводки. Правило «нагрузки должна быть ниже силы тока» предотвратит короткое замыкание и возгорание проводки.

Установка распределительного щитка – УЗО – обеспечивает безопасность при превышении допустимой нагрузки на провода. При существенном скачке напряжения или длительном превышении установленного значения автомат просто отключит электричество в квартире, предотвратив пожар. Распределительная коробка должна быть пластмассовой или металлической, обеспечивающей мгновенный доступ к проводам.

Кабель для современной электропроводки должен быть исключительно трехжильным медным. Это требование связано с тем, что алюминиевые провода не способны выдержать нагрузку из-за скопления множества мощных электроприборов в квартире, а третья жила обеспечивает заземление. Установлены следующие нормы сечения кабеля и проводов:

подводка к выключателям и осветительным приборам – 1,5 мм²;
подключение к розеткам и монтаж основной проводки в квартире – 2,5²;
подключение к распределительному щитку – 6мм².

В квартире к щитку должны быть проложены три жилы: ноль (N), фаза (L) и земля (PE). Правила ПУЭ и СНиП позволяют обеспечить оптимальную нагрузку на систему и создать условия для бесперебойной безопасной работы электрики. Наличие «земли» исключает удар электрическим током, который может оказаться для человека смертельным, и предотвращает перегорание бытовых приборов. В случае пробоя фазы напряжение будет подано на корпус электроприбора, и спасти человека в этом случае может лишь заземляющая жила.

Требования к системе розеток и выключателей

Электропроводка в квартире создается по тщательно продуманной схеме. Она подчиняется правилом СНиП:

на шестиметровой площади размещается одна розетка, однако в условиях современной кухни такое требование не имеет смысла, ведь бытовых приборов в маленьком помещении больше;
выключатель размещен не ближе 100 мм от дверной ручки, лучше с правой стороны;
в ванной комнате допускается размещение розеток в случаях, если они имеют специальный уровень защиты влаги, размещены не ближе, чем в 60 см от источника воды;
выключатели расположены не ниже 10 см от пола, окон, дверей и расстоянии не менее 20 см от потолка.

На кухне допускается довести число розеток до реального соответствия бытовым приборам, не выполняя требование монтировать только одну розетке на 6 км. метров площади. Розетки в ванной обязательно должны быть подключены к коробке распределения.

Допустимо запланировать несколько линий освещения. Грамотный электрик составит схему прокладки электрокабелей, розеток, выключателей. Каждая линия должна иметь логику размещения, быть расположена вертикально или горизонтально с обязательным отражением на схеме. Кабель прокладывается в 20 см от дверных и оконных проемов.

Разновидности проводки

Существует три варианта размещения квартирной проводки:

скрытая;
наружная;
комбинированная.

Скрытая представляет собой кабель, проложенный под потолочной конструкцией или напольным покрытием. Чаще всего при капительном ремонте прокладываются удобные ровные штробы, в которые закладывается силовой кабель, уложенный в гофрированный футляр. Такой вариант размещения проводки незаметен под слоем штукатурки и финишных покрытий, при этом никаких нарушений техники безопасности нет.

Наружная проводка наиболее проста. Кабель в этом случае размещается на стенах в ложе специального пластикового канала. Эстетика страдает, зато доступ к электрике удобный, в случае необходимости можно сделать любые по сложности манипуляции с проводами, кабелем.

Комбинированная проводка сочетает преимущества первых двух. Варианты размещения кабеля разные. Одна линия может располагаться на стене, другая спрятана в пол или под финишное покрытие. В квартире комбинированная проводка практически не встречается.

Кабель должен быть уложен в гофрированный рукав. Это защищает провода от повреждений, а также позволяет производить нужные манипуляции, не разрушая слой штукатурки.

Сечение провода для домашней проводки: каким должно быть

Если вы решили выполнять ремонт в квартире или частном доме своими руками, желательной составляющей этих работ должна быть замена электропроводки. Это объясняется тем, что провода со временем окисляются, из-за чего снижается их электропроводность. Особенно подвержены коррозии старые алюминиевые провода. Если монтаж домашней электропроводки в частном доме или квартире выполнялся давно, он вряд ли был рассчитан на большую мощность современных электробытовых приборов, и поэтому требует замены.

Простой способ подбора сечения

Замена электропроводки в квартире или частном доме своими руками начинается с определения параметров провода, который будет использоваться. Обычно схема разводки в доме состоит из цепи освещения, цепи розеток и подводного (вводного) кабеля. Каким же должно быть сечение всех этих проводов и вводного кабеля? Если в квартире или в доме находятся самые обыкновенные стандартные бытовые приборы, то упрощенный метод подбора сечения провода для домашней электросети предлагает следующее решение:

сечение провода цепи освещения должно быть не менее 1,5 мм²;
сечение провода цепи розеток должно быть не менее 2,5 мм²;
сечение подводного (вводного) кабеля должно быть не менее 4-6 мм².

При проведении ремонта своими руками следует учитывать тот факт, что электроприборы с большим потреблением тока, такие как электроплиты, водонагреватели, посудомоечные и стиральные машины, требует подведения отдельной проводки, выполненной трехжильным кабелем (включая землю) достаточного сечения. Если в эту цепь будет включаться один мощный электроприбор, то будет достаточным выбрать сечение 2,5 мм². Если планируется одновременно включать два и более рядом стоящих мощных электробытовых прибора (посудомоечная и стиральная машины, бойлер и т.д.), то нет смысла тянуть для каждого прибора свою линию. Проще взять трехжильный провод сечением не менее 4 мм², а для подводного (вводного) кабеля использовать сечение 6 мм² или более.

Если же в доме имеется мастерская, в которой установлены мощные электроинструменты (электросварка, электрическое точило, токарный станок, дрель, циркулярная пила и другие), то сечения подводного (вводного) кабеля в 4-6 мм² может оказаться недостаточно. В этом случае при прокладке электропроводки своими руками следует брать подводящий кабель большего сечения.

Вышеприведенные соображения касались проводов с медной жилой. Такие провода пришли на замену алюминиевым, которые обладают худшими характеристиками, в частности, меньшей электропроводностью. Поэтому, если из соображений экономии при ремонте своими руками вы решили выбрать алюминиевые провода, а не медные, следует изменить цифры приведенных сечений в сторону увеличения. Например, прокладывать цепь розеток кабелем сечением 4 мм², а не 2,5 мм². Такой упрощенный способ подбора необходимо сечения предусматривает некоторый запас, позволяющий не беспокоиться по поводу перегрева нагруженной проводки и короткого замыкания.

Рассчитываем размер подводного кабеля

При выполнении ремонта своими руками к вопросу выбора подводного (вводного) кабеля необходимо подойти ответственно, так как через него проходит электропитание всей квартиры или дома. В случае его поломки (замыкания) обесточенной окажется вся электропроводка. Для того чтобы определить каким должно быть сечение в первую очередь требуется посчитать суммарную мощность всех электробытовых приборов и инструментов, которые могут быть включены одновременно. Величину мощности для каждого прибора можно посмотреть в техническом паспорте на него.

Также эта цифра обычно указывается на заводской табличке (шильдике) или наклейке, размещенной на тыльной стороне каждого электробытового прибора. В этот список также необходимо включить те электроприборы, которые подключаются к сети на непродолжительное время. Это могут быть утюги, фены, плойки, микроволновые печи, тостеры и тому подобное. Для частного дома необходимо учитывать возможное одновременное подключение вместе с бытовыми приборами различных электроинструментов и техники. Это могут быть электрические газонокосилки, водяные насосы, системы полива, циркулярные пилы, сварочные аппараты и тому подобное. Проведя учет всех имеющихся электроприборов и техники, проводим суммирование их мощности.

Так как одновременное включение всех имеющихся приборов все же маловероятно, умножаем полученный результат на коэффициент 0,7. И уже имея эту цифру, можно использовать стандартную таблицу для определения необходимого сечения кабеля. Для этого находим в таблице ту величину суммарной мощности, которую мы определили, и соответствующее этой мощности сечение кабеля. Эта величина также зависит от материала сердечника кабеля. Он обычно бывает медным или алюминиевым. Алюминиевый сердечник дешевле и в ряде случаев является оптимальным решением.

В ряде таблиц вместо суммарной мощности указывается максимальный потребляемый ток. Его значение определить, зная суммарную мощность, очень просто. Для этого величину мощности делим на значение напряжения в сети. Обычно напряжение равно 220 В.

Если подводный (вводный) кабель имеет значительную длину, что может быть при подводе к жилому дому в сельской местности, на нем возможны потери напряжения. Хотя такое бывает редко, эту ситуацию необходимо учитывать. В этом случае рекомендуется увеличить сечение кабеля.

Видео “Выбор сечения”

Сечение кабеля для розеток и выключателей

Определение параметров электропроводки для цепи освещения и цепи розеток при проведении работ своими руками выполняется по приведенной выше методике. Для цепи освещения необходимо произвести подсчет мощности всех включенных одновременно осветительных приборов. Для частного дома необходимо учесть наличие внешнего освещения на подворье и в хозяйственных постройках.

Для цепи розеток соответственно необходимо подсчитать мощность всех включенных бытовых приборов и электроинструментов. Если имеется мастерская с мощными источниками потребления, рекомендуется протянуть для нее отдельную цель розеток. Похожая ситуация рассматривалась при одновременном включении мощных бытовых приборов (стиральной и посудомоечной машин, бойлеров и т.п.).

Выбираем провод для монтажа

Современный рынок предлагает широкий выбор материалов для выполнения электропроводки своими руками. Какое же принять решение при выборе? Рассмотрим варианты. Жила может быть алюминиевой или медной. Оплетка выполняется из резины, полиэтилена и поливинилхлорида. Эти факторы влияют на такие характеристики электропроводки, как легкость монтажа, прочность, электропроводимость, долговечность.

В алюминиевой жиле может произойти обрыв при многократном сгибании ее в одном месте. Поэтому при выполнении разводки электросети из такого материала своими руками следует проявлять осторожность. Большим плюсом алюминия является его дешевизна, что объясняет его широкое применение в домах старой постройки. Но алюминий подвержен быстрому окислению и потере из-за этого электропроводности.

Медная жила лишена этих недостатков алюминия. Она гибкая, хорошо проводит электрический ток. При ее монтаже возможно выполнение пайки, что невозможно сделать с алюминиевой жилой. Поэтому при выполнении работ своими руками это будет хорошее решение в плане эксплуатационных и потребительских свойств, хоть и дороже. Выбор за вами.

Видео “Сечение провода”

Детальный обзор данной важной и необходимой манипуляции при прокладке проводки описан в видео-ролике, которые вы увидите ниже.

Электромонтаж в доме сечение кабеля. Сечение провода для бытовой электропроводки

Очень часто ремонт в доме сопровождается изменением схемы электропроводки или даже полной ее заменой, потому что раньше в жилых комнатах применялась проводка из алюминия, характеристики которой не соответствуют современным требованиям. Многие хотят сэкономить и приходят к решению о самостоятельной замене проводки. Однако, чтобы правильно выполнить расчет и монтаж электропроводки, нужно запастись некоторыми знаниями в этой области.

Основной этап — расчет сечения кабеля . В принципе, без использования каких-либо формул достаточно знать, что медный проводник может выдерживать ток, в десять раз превышающий его поперечное сечение. Это означает, что провод сечением 1 квадратный миллиметр выдерживает ток 10 ампер, провод 2,5 квадратных миллиметра — 25 ампер и т. Д. Более точные значения для медных проводников можно найти в «сводке» таблица сечений проводов, токовые, силовые и нагрузочные характеристики ».Основные сечения проводов, применяемых в бытовой электропроводке: 0,75; 1; 1,5; 2,5; 4 кв. М. Мм.

Теперь нужно определить расход электроприборов в помещении, в котором производится замена проводки. Например, утюг имеет мощность 1800 Вт. Зная напряжение в сети, по закону Ома можно определить потребляемый ею ток: 1800Вт / 220В = 8,2А. Теперь понятно, что для питания утюга достаточно проводов в 1 квадратный миллиметр. Но дело в том, что вместе с утюгом в комнате могут одновременно работать и другие устройства, подключенные к розеткам.Поэтому необходимо сложить ток потребления всех устройств, которые могут быть подключены одновременно, и, исходя из полученного значения, выбрать сечение провода.

Чаще всего хватает провода 2,5 кв. мм. для подключения розеток и 1,5 кв. мм. для освещения комнаты. Такое же сечение нужно брать с проводом и с другим домашним электрооборудованием. Если кухня в квартире оборудована электроплитой, то ее нужно протянуть проводом, сечением 4 кв.м. мм. Он выдерживает нагрузку в 8 кВт. Приведенные сечения проводов являются приблизительными, для точного расчета, конечно, необходимо учитывать реальный расход электроприборов.

Сечение проводов нельзя подбирать «близким» к подключаемой нагрузке. Должен быть блок питания, потому что вы не знаете, какой новый электроприбор купите завтра, подключение к новой проводке может быть опасным.

При электромонтаже должна быть предусмотрена разводка как общего выключателя, с помощью которого можно обесточить все помещения, так и отдельных электромеханических машин для разных ответвлений проводки.Особое внимание в вопросе защиты следует уделять помещениям с повышенной влажностью.

Сделайте расчет — это только полдела. Проводка для дома является источником потенциальной опасности, поэтому ее установку необходимо проводить по всем правилам, о которых необходимо узнать из соответствующей литературы. Только накопив достаточный уровень знаний и разобравшись во всех тонкостях, можно приступать к самостоятельному проектированию и монтажу, в противном случае — обратиться к услугам опытного электрика.

Огромное количество разнообразной кабельной продукции озадачивает новичков, решивших провести электромонтажные работы своими руками. И самый первый вопрос, который обычно у них есть, какой провод использовать для разводки в доме? Вопрос действительно серьезный и требует специального анализа. Итак, давайте разберемся, какие электрические провода для внутренней разводки можно использовать.

Начнем с того, что в настоящее время запрещено проводить в доме электропроводку проводами или кабелями с алюминиевыми жилами.Мы не будем вдаваться в подробности этого запрета, просто учтем на будущее, что такое требование существует. Итак, выбирая кабель, придется искать изделие с медными жилами. Но и здесь разнообразие довольно велико. Например, есть кабели:

одноядерный;
многожильный;
, состоящий из одной монолитной проволоки;
из набора прокрастинации;
с обычной полимерной изоляцией;
бронированный;
с добавлением слоя хлопка или резины в изоляцию.

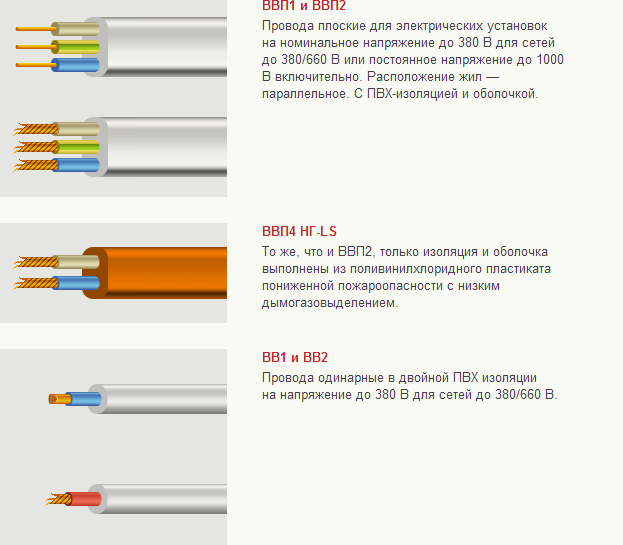

Соответственно, все они имеют разную маркировку и названия. В зависимости от качества изоляции, из какого материала она сделана, электрические провода могут быть проложены открытым или закрытым способом. Кстати, если в открытой (внешней) электропроводке используются провода, их необходимо прокладывать в защитных коробах или трубах. Но кабель можно проложить без какой-либо защиты.

Дополнительные элементы

Конечно, эти три бренда не единственные. Существует довольно широкий ассортимент моделей, которые можно использовать для разводки электропроводки в домашних условиях как внутри, так и снаружи. Что предлагают производители для этих целей?

ПРН, который можно установить как в помещении, так и на улице.
Применяется в сухих и влажных помещениях.
PRTO рекомендуется прокладывать только в трубах или воздуховодах.
DCP применяется для построения сетей освещения.
PPV — двухжильный плоский кабель.
PV1 — одножильный, очень гибкий. Кстати, в этой группе проводов огромное количество разнообразных расцветок. Цвет подбирается согласно схеме подключения для удобства подключения. Есть даже желто-зеленый для заземления.

Для уличного освещения рекомендуется установка армированного кабеля ВБбШв.Он отлично справляется с негативным воздействием почвы и воды, поэтому укладывается в траншею. Количество жил может быть разным: 4, 5 и 6. Но для воздуховодов лучше всего использовать самонесущий самонесущий изолированный провод. Это, во-первых, алюминиевая проволока, внутри которой находится стальная проволока. Отсюда в принципе и сила побольше. Во-вторых, изоляция — это светостойкий атмосферостойкий полиэтилен, этот полимер не разрушается на открытом воздухе.

Заключение по теме

Наверное, на этом можно закончить разбор вопроса, какой провод использовать в доме и на улице, который нужен для жилищного строительства? Главное требование к кабельной продукции — прочность, надежность и длительный срок службы, ведь зачастую в домах и квартирах используется скрытая проводка, а значит, ее практически веками монтируют.Все вышеперечисленные провода для электромонтажа соответствуют этим требованиям. Так что сомневаться в их надежности нет никаких оснований.

Какой кабель использовать по воздуху?

CIP

завоевал серьезную популярность благодаря невысокой стоимости и большому выбору сечений. Работает в диапазоне температур от -60 до +50 градусов. Подходит для подключения двухфазной и трехфазной сети. Изготовлен из алюминия, имеет прочную изоляцию.Однако этот проводник имеет следующие недостатки:

Необходимо подключать с помощью специальных муфт.
Проволока вызывает возмущение инспекторов. Ведь в правилах прописано, что этот провод нельзя использовать для подключения. Дело в том, что линия должна быть цельной, и этот провод нужно подключать к более гибкому.

АВК

Кабель АВК считается надежным проводником, который работает при температуре от -45 до +45 градусов.Он отличается надежностью и универсальностью. С его помощью можно подключить до 380 Вольт, чего более чем достаточно для домашнего использования. Кабель получил алюминиевые жилы и качественную виниловую изоляцию, которая снабжена коаксиальной оплеткой.

ABBG

Применяется в умеренном климате, выдерживает напряжение до 1000 вольт. Стоимость его приемлема. Расшифровка жилы следующая: алюминий, изоляция жилы, оболочка ПВХ. Однако в этом проводе нет защитных крышек, хотя для подключения по воздуху их будет более чем достаточно.

Примечание! Этот провод можно подключать только с помощью кабельной разводки.

ВВГ

Считается самым популярным на территории нашей страны. Ведь его жилы медные (алкоголиков он не ворует, как бы это не грустно). Его можно использовать в сетях до 1000 вольт. Установка его возможна только через кабельную разводку. Цена на проволоку этого типа держится на небольшом уровне, а также она показывает отличную прочность.

Какой кабель используется под землей?

Если вы хотите проложить провод в земле, то рекомендуем использовать следующие жилы:

ВББШв

медные, оболочка — ПВХ. Эта направляющая также получила дополнительное бронированное покрытие, благодаря чему она лучше всего подходит для прокладки под землей. Подробнее об этом вы можете узнать в статье: Технические характеристики кабеля ВБбШв.

АВБбШв

Кабель АВБбШв получил следующую конструкцию: жилы алюминиевые, оболочка из ПВХ, армированная оболочка, защитный шланг из ПВХ.Номинальное напряжение этого провода 3000 вольт. Срок службы 30 лет.

Независимо от того, насколько современный человек близок к теме электричества, он всегда воспринимает свое присутствие в своем доме как нечто само собой разумеющееся. Но не всегда все так просто, особенно для владельца новостройки загородного дома или коттеджа. Конечно, есть вариант купить дом «под ключ» со всеми необходимыми коммуникациями, в том числе электричеством, но дело в том, что большинство застройщиков не учитывают индивидуальные потребности покупателя и монтируют проводку согласно стандартная схема.Естественно, это устраивает далеко не всех.
Особенно тем, кто самостоятельно строит новый и идет ли реконструкция старого дома.
Неправильный расчет и монтаж электропроводки приведет к необратимому срабатыванию защитных устройств, увеличит вероятность отказа от поражения электрическим током и даже возгорания — а такие перспективы вряд ли кому-то понравятся. О том, как избежать этих ошибок, подключить дом к электросети, рассчитать и смонтировать проводку в доме и пойдет речь в нашей публикации.

Первый этап электрификации частного дома — подача электроэнергии. Кабель силовой, типы, сечение, какой выбрать

Итак, первое, что нужно сделать, это подвести электричество прямо к дому. Сразу оговорюсь, что здесь мы не будем говорить и о многочисленных разрешениях, прохождении инстансов и документации, которые необходимо получить и согласовать, так как это полноценная тема для отдельной статьи, но мы остановимся только на технических сторона вопроса.Также не будем говорить о том, как подключиться к воздушной или подземной электросети — это работа профессиональных электриков. Непосредственно застройщику в первую очередь стоит задуматься над вопросом — какой кабель лучше использовать для подвода электричества в дом http://www.bezpeka-shop.com/catalog/silovoy_kabel/.

Для этих целей используются силовые кабели. Силовой кабель — это проводник, предназначенный для передачи переменного тока от места производства или преобразования (в нашем случае трансформатора) к месту потребления (дома).

Какой силовой кабель выбрать — во многом зависит от типа его прокладки — под землей или по воздуху. Так как в разных случаях оболочка силового кабеля и степень его защиты будут разными.

Оба метода имеют свои достоинства и недостатки, рассмотрим их кратко с рекомендациями по выбору кабеля для каждого метода.

прокладка силового кабеля под землей

Для начала на загородном или загородном участке нужно выбрать самый простой и лучший способ прокладки кабеля.Кабель должен лежать на расстоянии не менее метра от деревьев и мест, где в будущем планируются раскопки. Кабель не должен лежать в местах, подверженных повышенным нагрузкам, под дорогой, под автостоянками и т. Д. Кабель не должен мешать дальнейшему строительству. Практически идеальный вариант — проложить кабель под дорожками или рядом с ними.
Прокладка кабеля начинается с разметки и рытья траншей. Минимальная глубина траншеи должна составлять 70 см. Если учесть песчаную подушку, которую нужно насыпать под кабель, лучше сразу после того, как траншея будет готова, вырыть траншею глубиной 80 см.Он очищен от мусора — камней, железок, стекла и т. Д. E. На дно насыпьте слой песка 10 см, проложите кабель.
Теперь о выборе кабеля.
Поскольку кабель будет постоянно находиться под определенным давлением и подвергаться воздействию атмосферной воды, необходимо покупать изделия, рассчитанные на эти нагрузки. Часто используются силовые кабели с поливинилхлоридной изоляцией и дополнительной защитой.
Для прокладки под землей отлично подойдет кабель силовой медно-медный марки ВБбШВ.

Конечно, можно утверждать, что большинство воздушных и подземных линий электропередач — алюминиевые, и соединять их с медью крайне нежелательно. Это так, но только при прямом контакте металлов. На сегодняшний день существует достаточное количество способов надежно соединить провода и кабели из разных металлов — например, резьбовое соединение или соединение с помощью клеммной коробки. Однако при желании или дефиците бюджета можно купить более дешевый алюминиевый силовой кабель АВБбШВ.

Оболочка силового кабеля обеих марок изготовлена из поливинилхлорида и надежно защищена от грызунов стальной лентой.

Прокладка воздушного кабеля

Эту систему подключения еще называют «воздушной». По сравнению с предыдущим методом это быстрее и дешевле. К недостаткам прокладки по воздуху можно отнести риск обрыва кабеля, некоторые неудобства, связанные с провисанием «шнурка» по территории участка, а также слегка испорченный эстетический вид участка в целом. Однако большинство строителей выбирают воздушное соединение.
Чтобы свести к минимуму все неприятности, которым грозит провисание и обрыв кабеля, необходимо соблюдать несколько простых условий:

Если кабель не является самонесущим (SIP), используется специальный кабель, который будет поддерживать кабель.
К кабелю кабель крепится специальными стяжками (не изоляционной лентой и не алюминиевой проволокой!) С расстоянием между стяжками около 70 см.
Кабель не тянется вместе с кабелем, он должен немного провисать.
Если расстояние от ЛЭП до точки подключения больше 25 метров, потребуется дополнительная опора.

В случае подключения воздуха оптимальным считается использование кабеля CIP, который представляет собой 2-проводную или 4-проводную (220 и 380 В соответственно) структуру из алюминиевого сплава, изолированную из термопластичного полиэтилена, устойчивого к ультрафиолетовому излучению. .

СИП предназначен только для электроснабжения объекта, его использование внутри здания запрещено.

как выбрать сечение силовых кабелей

Сечение силового кабеля необходимо выбирать с учетом будущей нагрузки. Правильно проведенные расчеты позволят вам почувствовать уверенность в надежной и безопасной работе всей электрической сети в доме.
Главный показатель, помогающий рассчитать сечение и, соответственно, определить марку кабеля, — это величина тока, которую кабель способен длительное время пропускать, не нагреваясь при этом.Рассчитать ток достаточно просто — нужно просуммировать мощность всех электроприборов в доме, которые будут включены в электрическую сеть.
Ниже мы приводим список некоторых наиболее распространенных устройств.

Электрическая мощность, Вт

ЖК телевизор 140-300
Холодильник 300-800
Котел 1500-2500
Пылесос 500-2000
Утюг 1000-2000
Электрочайник 1000-2500
Микроволновая печь 700-1500
Стиральная машина 2500
Компьютер 300-600
Освещение 300-1500
Фен 1000-2500
Итого (приблизительно) 10000-20000

Однофазная сеть, напряжение 220В:

P — суммарная мощность всех электроприборов, Вт.
U — напряжение сети, В.
Ki = 0,75 — коэффициент одновременности.
для бытовых электроприборов.
cos = 1

Трехфазная сеть, напряжение 380 В:

После того, как ток был рассчитан, переходим к таблицам, с помощью которых можно найти кабель нужного материала и сечения.

Но может оказаться, что значение, полученное в результате расчетов, не совсем совпадает с табличными данными.В этом случае не экономьте, выберите ближайшее значение из таблицы, но в большую сторону.
Как видите, для того, чтобы произвести необходимые расчеты, не нужно быть профессиональным электриком. А при большом желании все необходимые расчеты можно произвести самостоятельно. Конечно, не стоит этому мешать, посоветуйтесь с электриками, чтобы быть полностью уверенными в надежности своей электросети.

Вторая очередь электрификации частного дома: электромонтаж

Для начала необходимо составить план-схему монтажа электропроводки в доме.Это позволит быстро и точно выбрать перечень расходных материалов, а также значительно упростит расположение счетчика, выключателей, розеток, распределительного щита, стабилизаторов, источников бесперебойного питания и т. Д.

Электромонтаж в частном доме

В соответствии с требованиями к прокладке электропроводки, комнатная электропроводка настоятельно рекомендуется проводкой с разделением цепей, что позволяет дополнительно защитить цепь от перегрузок. Разделите цепочку по потребляемой мощности электроэнергии.Это разделение необходимо для оптимального выбора сечения кабеля и автоматического выключателя в соответствии с ожидаемыми нагрузками.

Что касается розеток, то обычно используют провод диаметром 2,5 мм, для осветительных приборов будет достаточно проводов диаметром 1,5 мм. Потребляемая мощность группы розеток не должна превышать 4,6 кВт, а общая потребляемая мощность осветительных приборов — 3,3 кВт. На внутреннем электрическом щите устройство защитного отключения устанавливается отдельно для каждой группы.

Для некоторых мощных электроприборов: котла, тёплого пола, электропечи в бане и т. Д. Необходимо выделить отдельную электрическую цепь. На основании составленной ранее схемы рассчитываем общую длину кабеля (сечение для отдельных групп электроприборов), а также необходимое количество выключателей, розеток, автоматов необходимых параметров. Таким образом, обычный однофазный выключатель срабатывает при коротком замыкании и перегрузке в сети, а дифференциальный автомат рассчитан на короткие замыкания и блуждающие токи.
Для прокладки скрытой электропроводки в стене из кирпича, пенобетона или газобетона делают швы по горизонтали и вертикали. Электросистема в частном доме состоит из:
автоматов.
Счетчик.
Автоматы промежуточные.
Объявления.
Переключатели.
Розетки.
Потребители.
Однако, если в сети случаются частые скачки напряжения, то стоит задуматься о покупке регулятора напряжения для дома.

Ведь если напряжение значительно превышает нормальные значения, то прибор может выйти из строя, а при низком напряжении он будет работать с перебоями или полностью отключиться.
Стабилизатор напряжения — штука громоздкая и довольно дорогая, и если бюджет не позволяет купить стабилизатор на весь дом, следует выбирать устройство только под дорогую технику — телевизор, холодильник и т.д. В частном доме трехфазная система электроснабжения более практична и удобна, так как позволяет подключать трехфазных потребителей.Например, трехфазный котел будет работать в три раза эффективнее однофазного. Кроме того, нагрузка может быть пропорционально распределена по фазам.

какая проводка предпочтительнее — замкнутая или разомкнутая

Тип разводки выбирается исходя из материала, из которого построен дом. Например, в доме из дерева проводка выполняется только открытого типа. В этом случае провода можно уложить в специальный металлический шланг, что обеспечит дополнительную пожарную безопасность.

В кирпичном доме проводка может быть как открытой, так и закрытой.
Скрытая проводка может быть сменной (проложена в пластиковых трубах) или несменной, проложенной в стробах, сделанных в стенах.

Кабель для электропроводки должен точно соответствовать ожидаемой нагрузке. Независимо от типа проводки все соединения кабелей и проводов выполняются в специальных распределительных коробках, доступ к которым предоставляется для контроля и поиска неисправностей.

перечень инструментов для электромонтажа

Для монтажных работ потребуются следующие инструменты:
Отвертка-индикатор.
Тестер.
Пуансон.
Плоскогубцы.
Молоток.
Изолента.
Strobosez.
Монтаж электропроводки в частном доме необходимо производить с обязательным учетом требований к расположению розеток и выключателей. Так, категорически запрещено размещение розеток и выключателей в помещениях с повышенной влажностью, например, в ванных комнатах и саунах.

Маркировка электропроводки

Маркировка проводов начинается с основного пучка проводов, при этом отмечаются ответвления, проходящие сквозь стены, витки и т. Д.Проволока укладывается на стену на расстоянии 20 сантиметров от потолка. В зависимости от выбранного способа разводка проводки от распределительного щита к потребителям проводится по схеме.

В частном доме потребление энергии на порядок выше, чем в квартире, поэтому кабель для разводки в квартире можно использовать и меньшего сечения, чем в частном доме. Подавляющее большинство розеток в доме предназначены для портативных устройств. Однофазные розетки для разводки часто группируют вместе.Группа розеток питается медным кабелем ВВГнг 3х25.

Данная группа оборудована защитным выключателем на 25 ампер. Если в доме трехфазная бытовая электросеть, разводку необходимо производить с учетом правильной нагрузки между фазами.

Автоматический выключатель для группы осветительных приборов обычно применяется не более чем на 10 ампер, что вполне достаточно. Если суммарная потребляемая мощность всех осветительных приборов превышает этот показатель, рекомендуется создать другую осветительную группу с отдельным автоматическим устройством.Для осветительной группы чаще всего применяется кабель ВВГнг 3х1,5.

Для стационарных устройств устанавливаются розетки нужного номинального тока для однофазной или трехфазной розетки. Для электрических плит розетка поставляется с кабелем ВВГГГ, четырехжильным на три фазы или трехжильным на одну фазу.
Для питания стиральной машины рекомендуется использовать отдельную линию с автоматом необходимой стоимости.

На сегодняшний день для электромонтажа используются в основном медные провода и кабели.Алюминий, конечно, намного легче и дешевле меди, но имеет ряд существенных недостатков. По возможности не допускайте открытого стыка алюминиевых и медных проводов, так как это вызывает гальваническую реакцию, соединение постепенно разрушается, начинает искру, что может привести к возгоранию. Для подключения проводки из разных металлов существует довольно много переходников, коробок и т. Д.
И напоследок. Само собой разумеется, что человек, впервые столкнувшийся с проблемой электрификации собственного дома с нуля, не может однозначно справиться с этой задачей.Но основные принципы и правила монтажа и выбора материалов пригодятся любому владельцу собственного дома.

критериев и правил расчетов

Расчет электропроводки в квартире и доме

Из школьного курса физики: «Движение заряженных частиц приводит к нагреву проводника». Скорее всего, эта аксиома вам тоже известна, но знаете ли вы, что количество тепла, выделяемого при этом движении, зависит не только от интенсивности самих частиц (силы тока), но и от поперечного сечения проводника.Если электропроводка в доме работает в штатном режиме, то избыточное тепло просто отводится в окружающее пространство, не сказываясь отрицательно на электромеханических характеристиках кабелей или качестве электроснабжения. И если расчет электропроводки был произведен неверно, то уже в первые дни ее эксплуатации можно обнаружить нарушение целостности токопроводящих жил и изоляционного слоя. Происходит это из-за банального перегрева, который был вызван вашей собственной задним числом.

Содержание

Сколько нужно проводов?
Грамотный расчет электропроводки
Нужен ли запас мощности
Немного о защите и «аксессуарах»

Сколько нужно проводов?

Проводов всегда мало — это знает каждый электрик. Именно поэтому в чемодане от профессионального установщика можно найти не один моток этого важного материала.

Для начала, если вы сами взялись за монтаж электропроводки, нужно все замерить и просчитать.Для этого вам понадобится обычная рулетка. Учтите все углы, выступы и ниши, подсчитайте количество электроприборов, которые будете использовать вы и ваша семья, и умножьте итоговую цифру на 15%. Это стандартный запас при технических расчетах.

Пример схемы подключения

При желании пробежать с рулеткой в трехэтажном коттедже или квартире площадью 300 кв. у вас нет метров, но вам все равно нужно знать хотя бы приблизительную цифру, вы можете использовать простое приближение: умножьте общую площадь всех жилых и нежилых помещений в квадратных метрах на 2.Например, ваша квартира имеет площадь 72 квадратных метра. м, а значит, вам нужно будет купить около 150 метров электрокабеля. Страшная фигура? Нисколько! Теперь, если приходит дизайнер с креативными идеями, общая сумма ваших затрат на публикацию может вас по-настоящему напугать. Точечные светильники, бра, светодиодная лента, люстры — все это требует безумного количества проводов.

А если нужно больше одного типа провода? Тогда рискните и возьмите его из расчета 1: 2 — одна часть уйдет на освещение квартиры, а две другие — на ее питание.Для прокладки отдельных кабелей «специального назначения», например, к электроплите, кондиционерам, стиральной машине, придется проводить точные замеры, а для мелкой бытовой техники можно купить обычный трехжильный кабель.

Виды проводов и кабелей — выбор огромный

Грамотный расчет электропроводки

Чаще всего, делая расчет электропроводки в доме, электрики предлагают купить трехжильные провода или кабели с алюминиевыми или медными жилами, заключенные в поливинилхлорид. изоляция.Такие материалы идеально подходят для скрытой проводки — они не нагреваются и могут прослужить десятилетия. Для открытого способа монтажа эти провода и кабели тоже подходят, однако этот способ в настоящее время практически не применяется, за исключением случая, когда невозможно углубить стену.

Старая электропроводка — источник повышенной опасности

В таблице вы найдете данные о типе провода и его максимальной силе тока и используйте эту информацию в своих расчетах.

Таблица расчета сечения кабеля в зависимости от нагрузки

А теперь поподробнее.Как видите, пропускная способность электропроводки определяется не в киловаттах, а в амперах. Однако, когда дойдет до расчета разводки для подключения участка цепи или какого-либо устройства, придется отталкиваться от мощности, то есть на киловаттах. Это соотношение может быть выражено следующей формулой:

P = U ∙ I ∙ cosφ

, где P — подключенная мощность устройства (Вт), U — напряжение (В), а cosφ принимается за единицу, если электропроводка в квартире рассчитана на большие площади, либо вообще ее опускают, если квартира или дом скромных размеров.

Далее. Сила тока выражается как отношение подключенной мощности к напряжению по формуле:

I = P / U.

Например, рассчитаем силу тока в однофазной цепи с подключенными к ней 10 стандартными лампами накаливания по 100 Вт каждая, с одной микроволновой печью мощностью 1 кВт и электрочайником на 2 кВт.

Суммарная мощность всех устройств: 10 × 100 + 1000 + 2000 = 4000 Вт. Напряжение в сети 220 В (берем контрольную цифру).Разделив мощность на напряжение, получим 18,18 А. То есть на расчетной площади электрической цепи сила тока 18,18 А. А теперь посмотрите таблицу и определите для себя, какой тип провода больше всего подходит. .

Таким образом, расчет сечения проводки довольно прост, если, конечно, вы имеете хоть малейшее представление о школьном курсе физики и знаете несколько полезных формул.

Нужен ли запас мощности

Конечно, запас мощности при установке проводки нужно учитывать, но не сходите с ума — все должно быть в разумных пределах.Некоторые электрики, чтобы нажиться на несведущем домовладельце, предлагают последним купить кабель сечением 6 мм2 для обычной комнаты (детской или спальни), тогда как вводной кабель всего дома или квартиры имеет сечение 4 мм2. Безрассудство — иначе не назовешь! Электрики просто объясняют такую бережливость: чем больше устройств в доме, тем больше нужно кабеля. Однако этот запас мощности совсем не нужен — это приведет только к дополнительным расходам на покупку кабелей и их установку.

Разумная закупка сводит к минимуму ваши финансовые затраты без ущерба для безопасности и надежности. Правильно выполненный расчет мощности проводки сэкономит ваши деньги, при этом не пострадают электромеханические характеристики токопроводящих проводов. И это касается не только сечения проводов, но и конструкции линии. Схема однолинейной проводки уменьшит длину кабелей, а это означает, что уменьшатся как время установки, так и материальные затраты.

Немного о защите и «аксессуарах»

С проводами разобрались немного, а как же автоматические выключатели, выключатели, розетки? Сколько им нужно?

Автоматические выключатели остаточного тока мгновенно отключают сеть, если обнаруживается утечка, превышающая номинальное значение. Такой миниатюрный прибор необходимо устанавливать для мощных приборов, таких как водонагреватели и стиральные машины. Кроме того, для защиты всей сети нужно использовать автоматические выключатели, которые мгновенно реагируют на короткие замыкания или перегрузки и отключают сеть от питания.

В результате. Для типовой городской квартиры вам потребуются: медный или алюминиевый кабель сечением 1,5 мм2, рассчитанный на ток 16 А (цифра может быть разной, в зависимости от вашего дома), кабель сечением 2,5 мм2. мм2 для розеток, рассчитанных на ток 25 А, автоматический выключатель — 10 А и 16 А. Потребляемую мощность электроприборов можно узнать из технического паспорта.

Окончательная разводка (перед чистовыми работами)

Помимо всего, что вы только что прочитали, есть много других аспектов, таких как поправочный коэффициент температуры окружающей среды, коэффициент для совместно установленных устройств и т. Д., Которые должны быть учитывается при расчете электропроводки.Поэтому для собственного спокойствия обращайтесь к специалистам, особенно в том случае, когда в вашей квартире будут использоваться энергоемкие приборы и мощные приемники энергии с реактивной нагрузкой. Проект полного электроснабжения вашего дома, рассчитают без проблем, вам останется только воплотить его в жизнь.

3403 Auth Florence Apartment домофон, 3-х проводный.

Поиск и устранение неисправностей Auth-Florence Apartment Intercom System

Неисправна вся система
Проверьте наличие 16 В переменного тока на вторичной обмотке трансформатора и 120 В переменного тока на первичной обмотке трансформатора.Если светодиод горит, проверьте полевую проводку и выполните прямую проверку с помощью одной из квартирных станций, чтобы исключить полевую проводку.

Нет разговора
Проверьте проводку к клеммам C и T, а также проверьте, не закорочена ли проводка динамика вызывной панели. Станция Suite может быть протестирована с другой рабочей единицей.

Нет Listen
Проверьте проводку к клеммам C и PT или на короткое замыкание между клеммами C и T. Проверьте, не закорочена ли проводка к динамику входной панели.Станция Suite может быть протестирована с другой рабочей единицей.

Дверь не работает
Проверьте проводку открывания двери на короткое замыкание и открывание, а также на неисправность разблокировки двери. Убедитесь, что шунты правильно настроены для типа открывания двери, и что выполнены подключения к соответствующему выходу. Проверьте проводку к клеммам C и D или PDR и SC (в зависимости от типа станции в комплекте).

Нет сигнала вызова
Проверьте проводку к клемме B или BW к вызывной панели, соответствующим кнопкам вызова вызывной панели и терминалу SIG станции набора.Станция Suite может быть протестирована с другой рабочей единицей.

Чрезмерное гудение или искажение
Проверьте, не проложена ли проводка слишком близко к электропроводке или электрическим устройствам; усилитель установлен слишком близко к трансформаторам или другим электрическим устройствам; витая пара не используется по мере необходимости; или громкость голоса усилителя установлена слишком высоко.

Радиопомехи
Подключите клемму G усилителя к заземлению. Примечание: это соединение не показано на схеме подключения, так как не всегда ситуация улучшается путем его добавления.Если проблема не исчезнет, проконсультируйтесь с заводом-изготовителем или представителем сервисной службы.

Колебания (обратная связь или вой)
Уменьшайте громкость голоса до тех пор, пока не исчезнут колебания. Проверьте динамик вызывной панели на сопротивление 45 Ом.

Поток сигналов и теория работы для усилителя AF1000 и квартирной системы внутренней связи
В следующем примере описывается квартирная система внутренней связи, использующая AF1000 в сочетании с 4-проводной станцией служебной связи. См. Также Рисунок 5 на странице 8.

Кнопка вызова
Нажатие кнопки вызова абонентской станции на входной панели направляет тональный сигнал вызова с терминала B или BW на AF1000 на терминал SIG (тональный сигнал) на соответствующей станции в номере. Затем этот сигнал проходит через динамик и возвращается в AF1000 через разъем C (общий аудиосигнал). Если используется трельный тон и активна функция входного сигнала, этот тон также будет слышен через динамик вызывной панели при нажатии кнопки вызова.

Кнопка разговора
Нажатие кнопки разговора на станции набора подключает внутренний динамик станции набора к клеммам C и T AF1000, который служит аудиовходом для усилителя.Затем звук усиливается и отправляется на клеммы SC и S, которые подключены к динамику вызывной панели (режим динамика).

Кнопка прослушивания
Нажатие кнопки прослушивания на станции набора подключает внутренний динамик станции набора к клеммам C и PT (4W) AF1000, который служит аудиовыходом усилителя. Это позволяет станции набора принимать усиленный звук, принимаемый усилителем на клеммах SC и S, от динамика входной панели (режим микрофона).

Кнопка двери
При нажатии кнопки двери на станции в люксе происходит замыкание между клеммами C и D на AF1000. Это состояние определяется усилителем и вызывает активацию открывания двери. Это состояние также вызывается замыканием клемм 1 и E, как это обычно делается при использовании почтового замка.

Неисправные провода могут вызвать следующий кризис оболочки.

Как только кабели станут хрупкими, физический контакт с ними может привести к смещению изоляции, что приведет к поражению электрическим током или возгоранию, сообщает ACCC.

«Мы очень обеспокоены этим сейчас», — сказал генеральный директор Master Electricians Малкольм Ричардс.

«Природа ACCC фактически является сдерживающим фактором для домовладельцев, чтобы исправить это».

В течение следующих двух лет, с 2020 по 2021 год, часть проводки может начать изнашиваться, поскольку продукт был установлен в основном в 2013 году.

В 2015 году группа из 13 отраслевых групп, включая Master Builders Queensland, подняла озабоченность по поводу кабеля и необходимость в национальном реестре продуктов, который точно сертифицировал бы безопасные продукты для Карен Эндрюс, тогда парламентского секретаря министра промышленности и науки, а теперь федерального министра промышленности.

Группа заявила, что г-жа Эндрюс, хотя и не возражает против опасений, еще не сделала ничего для поддержки системы сторонних схем сертификации продукции.

«Ответа не последовало. И этого не произошло. Это все еще незаконченное дело, его нужно сделать», — сказал заместитель генерального директора Master Builders Queensland Пол Бидвелл.

В своем письме 2015 года группа сообщила, что необходимо сделать больше для удаления несоответствующих продуктов в точках продажи, а также для активного выявления и удаления из зданий несоответствующих продуктов, которые проскальзывают через сеть.

«Отзыв кабеля Infinity выявил значительные несоответствия в том, как в Австралии осуществляется отзыв
продуктов, связанных с безопасностью», — говорится в сообщении.

«Мы разделяем широкий консенсус в отношении срочной необходимости реформирования существующей системы, чтобы предоставить спецификаторам, покупателям, установщикам и органам по сертификации четкий механизм определения того, соответствуют ли продукты своему назначению, как это определено в Национальном строительном кодексе.

«Что нам нужно, так это национальный механизм, который защитит всех, чтобы не заставлять правительства выписывать пустой чек [чтобы исправить проблемы позже].»

Как правильно подключить провод к дому?

ПРИМЕЧАНИЕ: Обратите внимание, что подробности этих рекомендаций написаны с точки зрения американского рынка — система на 120 В. Пожалуйста, сделайте соответствующие настройки для системы 240 В.
ВНИМАНИЕ: Пожалуйста, прочтите эту рекомендацию полностью, а затем попросите электрика согласиться на выполнение работы. Если вы решите сделать это самостоятельно, то решите, действительно ли вы выполняли такие работы с домашним напряжением раньше и способны ли это сделать, и принимаете на себя риски, связанные с этим.MSB или Винсент Галбо не дают никаких гарантий и не принимают на себя никакой ответственности за любые травмы, результаты или любой ущерб, вызванный рассмотрением или выполнением описанных ниже процедур. MSB или Винс Галбо не дают никаких гарантий, что информация верна или полна. Положитесь только на услуги квалифицированного персонала для интерпретации информации и ее безопасного выполнения. Читатель этого документа несет ответственность за принятие решения о том, кто имеет квалификацию для выполнения работы. Читатель этого документа несет ответственность за определение того, не нарушает ли какая-либо из этих рекомендаций какие-либо местные нормы.

Как подключить ваш дом для улучшения качества звука и видео — какова цель?

Во многих случаях, в зависимости от окисления соединений, возраста выключателей, длины и толщины проводки в стене, указанные выше изменения мощности стены в вашей домашней системе часто являются большим улучшением, чем любой компонент, который вы можете купить, особенно с твердотельным электродом. усилители. Но даже люди с трубками сообщают об улучшениях, если не о больших улучшениях.

Мне часто говорят: «У меня есть выделенные линии на 20 ампер».Согласно определениям электрических норм США, выделенная линия на 20 А будет иметь провод 12 калибра в стене. Таким образом, хотя у вас может быть «выделенная линия», провода 12-го калибра абсолютно недостаточно для аудиосистем высокого класса. Мы рекомендуем здесь проволоку диаметром десять или больше. Это предмет и цель данной статьи. Калибр провода НАМНОГО ВАЖЕН, чем тот факт, что линия является «выделенной». Предмет этой статьи основан на теории, согласно которой меняющиеся музыкальные требования вашего усилителя фактически модулируют входящую линию электропередачи, отделенную от электросети (энергокомпании) некоторым сопротивлением (настенная проводка калибра 12 или 14 на некотором расстоянии от панели выключателя) имеет слишком большое сопротивление для аудио).Шум, исходящий от вашей электросети, вероятно, намного ниже, чем вы думаете, а калибр провода гораздо важнее. Усилитель требует увеличения и уменьшения тока вместе с музыкой на звуковых частотах, которые, конечно, выше и ниже 60 циклов от энергетической компании. Эти требования предъявляются к линии, колеблющей входящее напряжение, и поэтому усилитель повторно поглощает свой собственный шум, а также загрязняет линию для себя И для входного аудиосигнала. Это возможно, потому что настенная проводка, ведущая обратно к панели выключателя, имеет некоторую степень сопротивления, зависящую от длины участка и калибра провода (12 калибра, а иногда даже 14 калибра).Кондиционеры питания и некоторые конструкции шнуров питания помогают, потому что они пытаются «шунтировать» этот шум (закоротить и убить) и потреблять нежелательные частоты. Лучшим ответом является уменьшение сопротивления обратно на панель прерывателя, что затрудняет для усилителя модуляцию мощности вообще, а также в то же время получение максимальной мощности для источника питания усилителя. Таким образом, уменьшение сопротивления на панели выключателя дает два преимущества.

Основная цель — снижение сопротивления

Самая большая цель в улучшении звука — это установить провод более толстого сечения, используя следующее руководство.

От 1 до 40 футов: провод 10 калибра
От 40 до 60 футов: провод 8 калибра
Более 60 футов: провод 6 калибра

Все остальное в этой статье сделано для того, чтобы убедиться, что вы получите максимальную выгоду от более низкого сопротивления более тяжелого провода! Пропуск любых шагов — ложная экономия.

Выбор серебряной пасты

Серебряная паста важна для снижения контактного сопротивления. Эти пасты называются «смазками», но будьте осторожны с любыми, которые на самом деле являются этой жидкостью.У меня есть отчеты о миграции по крайней мере одной серебряной смазки для аудиофилов, которая из-за потенциала напряжения на линии и нейтрали пытается мигрировать и закрыть зазор между горячим и заземленным. При одной из местных попыток она сожгла розетку. Вот почему я использую продукт McMaster Carr. Он почти рассыпчатый и никогда не мигрирует при осмотре спустя годы, и, кажется, не окисляется с течением времени. Имеются сообщения об использовании серебряных паст для аудиофилов, которые действительно окисляются, поэтому окисленное серебро становится хуже, чем вовсе не применять серебро.НЕ пытайтесь использовать этот материал для межкомпонентных соединений и т. Д. Хотя это может быть хорошо, его невозможно контролировать, и он размазывается при использовании, потому что он никогда не сохнет. Результат — частичное или полное короткое замыкание между сигналом «горячий» и «заземленный». Я добавил этот комментарий на основе одного аудиофила, который попробовал его на своих межблочных соединениях, не получил звука в одном канале, слабый искаженный звук в другом и часами мыл свои RCA-штекеры и чистил входные / выходные гнезда на своих компонентах. Я не думаю, что его можно полностью вычистить, и ему следовало заменить разъемы и вилки.Другими словами, просто не делайте этого. Вот наша первая и вторая рекомендации.

Макмастер
Amazon

McMaster — это чистая серебряная паста в минимальном количестве носителя. Это лучший из серебряных продуктов, который стоит около 85 долларов. Этого хватит на годы, так как вам понадобится совсем небольшое количество. Второй вариант — это возможные менее дорогие альтернативы.

Нанесение серебряной пасты

Вы будете использовать серебряную пасту при каждом подключении к сети переменного тока, которое выполняется, начиная с удаления прерывателей и нанесения ее на внутреннюю часть зажима на задней стороне прерывателя.Не нужно применять его к соединению шины, тем более что они всегда под напряжением !!! Зажим перенесет пасту на шину. Вы также будете использовать серебряную пасту на проводах, где они входят в винтовые клеммы как на выключателях, так и на дуплексных выходах. Тонкая пленка — это все, что нужно для всех этих соединений, и серебро действительно лучше работает как тонкая пленка. Этот материал имеет тенденцию попадать на пальцы, а затем и на все остальное, поэтому не забудьте очистить его Goo Gone или другим подобным растворителем, поскольку он похож на жидкую проволоку.Если вы неаккуратны с ним, это может привести к удару пальцев, поэтому обязательно удалите излишки или смазанную пленку растворителем, например Goo Gone, даже если вы его не видите. У вашего электрика будет антикоррозионная паста, которую он всегда использует для сохранения медного соединения, но не снижает сопротивление соединения где-либо рядом, а также серебряная паста. Паста электрика не подходит для наших целей. Единственный выбор — серебро или медные соединения, содержащие серебро.

Замена выключателя

Я рекомендую новые гидромолоты старше года или около того.(они дешевые). Если вы приобретете оригинальные автоматические выключатели (например, Square D, Siemens и т. Д.) От электроснабжения (не Home Depot или Lowe’s), вы, скорее всего, получите серебряно-вольфрамовые контакты внутри выключателя. Дешевые сменные прерыватели, вероятно, будут иметь медные контакты, которые имеют более высокое сопротивление и со временем окисляются, увеличивая сопротивление. Обратитесь к местному поставщику электроэнергии и попросите их найти материал контактов выключателя, чтобы убедиться, что это серебро или серебряный вольфрам.

Новые схемы

Я рекомендую как минимум две цепи на 20 А и 120 В, размер которых зависит от расстояния пробега.

От 1 до 40 футов: провод 10 калибра
От 40 до 60 футов: провод 8 калибра
Более 60 футов: провод 6 калибра

Для 8-го калибра (или 6-го калибра) требуется возврат к 10 калибру с помощью распределительной коробки, где-то прямо перед розеткой, потому что самый большой провод, который подходит к розетке, имеет диаметр 10. Установите одну выделенную линию для всего входного оборудования и по одной для каждого усилителя.Если вы должны питать старые ответвительные цепи от одной из этих розеток, не обязательно, чтобы ваши аудиолинии были выделенными линиями, если путь провода в розетке, которую вы используете, идет прямо обратно к панели выключателя с использованием провода калибра 10 или более . При необходимости цепь может быть ответвлена на другие розетки от вашей аудио розетки. (некоторые не согласятся с этим).

Выберите ту же фазу

Для цепей на 120 В: УБЕДИТЕСЬ, ЧТО ВСЕ СУЩЕСТВУЮЩИЕ И НОВЫЕ ЦЕПИ, КОТОРЫЕ ВЫ ИСПОЛЬЗУЕТЕ, НАХОДИТСЯ НА ОДНОЙ ЭЛЕКТРИЧЕСКОЙ ФАЗЕ.У меня было несколько непосредственных опытов с аудиосистемой, подключенной к обеим электрическим фазам, и двойное питание на 120 В от электрической сети, кажется, является хорошей антенной для приема радиочастот. Подключение вашей системы только к одной электрической фазе, похоже, предотвращает любые проблемы с радиочастотами, которые могут повредить оборудование в областях с высоким уровнем радиочастот. (Нет … у вас нет возможности узнать, находитесь ли вы на микроволновом тракте или в тракте передачи ТВ / радио, просто сделайте это!) Обычно все остальные прерыватели в стеке имеют ту же фазу. Другими словами, начиная с верхнего (первого) прерывателя в левом столбце, у вас будет фаза «А».Следующим выключателем (вторым) будет фаза «B», а затем следующая (третья) снова будет фазой «A» и т. Д. Таким образом, две выделенные линии должны быть разнесены на один прерыватель, чтобы они находились на одной и той же фазе. Некоторые новые панели могут иметь одну фазу слева, а другую — справа. Если вы не знаете, обратитесь за помощью к электрику или сделайте работу. Решите, разбираетесь ли вы в вольтметре переменного тока, и вы не будете опасны для себя. Если у вас есть опыт работы с вольтметром переменного тока, измеряющим мощность в стене, и вы чувствуете себя компетентным, вы можете проверить между любыми двумя розетками, чтобы убедиться, что они находятся на одной фазе, проверив напряжение переменного тока на двух более коротких слотах в соответствующих розетках.(более длинный слот всегда нейтральный). Измеряя между двумя розетками, проверяя их соответствующие короткие гнезда, вы должны иметь показание около нуля вольт и, возможно, колеблется в районе нескольких милливольт (мВ). Если ваше показание составляет 220–240 вольт, значит, две розетки находятся в противоположных фазах и должны быть исправлены.

Затяните соединения

Рекомендуется попросить электрика обойти панель выключателя, когда он закончит, и затянуть все установочные винты, которые зажимают провода.Это особенно важно для самых тяжелых кабелей, питающих панель. Эти винты будут ЖИВЫМИ! поэтому спросите электрика, есть ли у него для этого подходящие изолированные инструменты с номинальным напряжением и удобно ли ему это делать. Электрики часто делают это каждый раз, когда обслуживают панель. НЕ поднимайте принадлежащие вам инструменты за пластиковые или резиновые ручки и не думайте, что вы можете сделать это самостоятельно. Ваши инструменты не подходят для этой процедуры, и если вы сделаете ошибку, это смертельно опасно, поэтому НЕ поддавайтесь соблазну. Пусть это сделает опытный, квалифицированный, лицензированный, застрахованный человек.

Заменить розетки

Попытайтесь найти розетки Hubbell для больниц с изолированной территорией или что-то вроде порта питания PS Audio или Furutech. Обычные торговые точки коммерческого класса не являются хорошей заменой. Розетки для аудиофилов по низкой и средней цене — хорошее вложение, поскольку они более тяжелые, медные, имеют лучшее покрытие и надежно захватывают лезвия вилки шнура питания. У меня нет мнения о очень дорогих криогенных и т. Д. Торговых точках. Изолированные участки могут быть возвращены на панель индивидуально.

О стабилизаторах питания

Я не рекомендую использовать линейные кондиционеры на усилителях, если система устроена так, как описано выше. Как правило, лучше идти прямо в стену. Но если вы все-таки используете кондиционер для линии, убедитесь, что он НЕ ПРЕДНАЗНАЧЕН ДЛЯ ТОКА или ВОДЫ, и это прямоточная конструкция с любыми фильтрующими элементами ПО ЧЕРЕЗ линию. Если у него есть номинальная мощность или ток, то это будет означать, что в СЕРИИ проводится какое-то лечение с линией, которая почти никогда и никогда не бывает хороша для усилителей и может даже блокировать низкое энергопотребление, например, передние части, в зависимости от конструкции кондиционера.Я действительно рекомендую кондиционирование для всего переднего оборудования. Для входных каскадов, которые, как правило, потребляют меньше энергии по сравнению с усилителем, вы можете выбрать умный кондиционер, в котором есть последовательно соединенные элементы, но нужно беспокоиться об ограничении мощности. (используйте свои уши). Если у вас только одна настенная линия электропередачи, подключите усилитель прямо к стене, а затем передний конец к сетевому кондиционеру. Лучше установить две линии (которые должны быть на одной и той же фазе), потому что усилитель будет модулировать мощность в стене, колеблющуюся в зависимости от требований музыки, и фактически создавать шум в тихой линии электропередачи.Подключите усилитель напрямую к одному, а линейный кондиционер — к другому, к которому вы затем подключите свой передний конец. Линейные кондиционеры Shunyata и Ричард Грей — две хорошие модели, которые я использовал для усилителей, потому что они сквозные. Я предпочитаю Ричард Грей, потому что они фактически снижают импеданс, сохраняя некоторую мощность в каждом цикле переменного тока, и исправляют ошибку на линии, известную как «ошибка коэффициента мощности». Так что RG 400 — лучший вариант для усилителей. К сожалению, необходимы 2 или 3 RG 400, объединенные в звездную группу, чтобы получить достаточно низкий общий импеданс, чтобы быть эффективным для усилителя.Один только RG 400 не годится для больших усилителей. Усилитель должен быть подключен к стене с помощью RG 400. Для этого требуется квадроцикл или высококачественный удлинитель для аудиофилов. (С тех пор, как эта статья была написана в 2001 году, на рынке появилось много линейных кондиционеров. Я считаю, что общая теория, приведенная выше, все еще верна. Ищите сквозной неограниченный ток и мощность для усилителей, а затем сильноточную превосходную фильтрацию для входных каскадов). Shunyata — еще одна компания, специализирующаяся на сквозном дизайне.Похоже, они больше концентрируются на шунтировании уже созданного шума и могут делать это лучше, чем RG 400. В последнее время я использую оба типа вместе на аудиошоу, где я ничего не могу поделать с проводкой в стене. RG400 обеспечивают низкий импеданс, больше похоже на то, что система подключена ближе к панели выключателя, а кондиционеры, такие как Shunyata, подавляют высокочастотный шум как от модуляции усилителя, так и от шума мощности стены. Еще совсем недавно я добился успеха с БОЛЬШИМИ изолирующими трансформаторами.Они должны иметь номинальную мощность в ВА, по крайней мере, в два раза больше, чем у трансформаторов вашего усилителя. Лучше утроить рейтинг, поэтому, если ваш усилитель имеет трансформатор на 1000 ВА (что составляет 1 кВА), изолирующий трансформатор должен быть минимум 2000 (2 кВА) и может быть предельным, лучше от 3000 до 5000 ВА (5 кВА). Я упоминаю только о линейных кондиционерах и изолирующих трансформаторах для полноты картины. Я предпочитаю усилители прямо в стене и попробовать линейные кондиционеры на переднем конце, прежде чем покупать их.

Опция 240 В

Некоторые усилители высокого класса можно переключать и работать от 220 вольт, и я рекомендую, чтобы это звучало лучше.Первичные обмотки трансформатора и сердечник, кажется, работают немного более эффективно, обеспечивая более низкий импеданс, поэтому питание может казаться немного более «жестким» для аудиосхем усилителя (всегда хорошо). Поскольку усилитель теперь работает при вдвое большем напряжении, но вдвое меньшем (токе), настенная проводка выглядит для усилителя вдвое толще, чем при 120 В (закон Ом). Теперь усилитель создает еще меньше звуковых шумов в линии, а затем лучше подавляет собственный линейный шум. Розетка на 220 вольт может быть стандартной на 15 ампер и 10 галлонов.. Провода длиной до 80 футов, затем 8-го калибра.

Для линий 220 В электрик может знать или не знать о розетке NEMA и номере вилки, которые имеют тот же размер и форму, что и наша обычная дуплексная розетка на 120 В Эдисона, но широкий контакт вилки находится на противоположной стороне. дуплекс на 120 вольт. Хаббл или коммерческий Левитон отлично работает от 220 вольт, а серия 6-20 выглядит менее индустриальной в вашем доме.

Это вилка Nema № 6-20П. «Оставайтесь на связи» — хороший источник, но вашему электрику может понравиться местный поставщик.

ОБЯЗАТЕЛЬНО ЗАМЕНИТЕ УСИЛИТЕЛЬ ВНУТРЕННИХ УСИЛИЙ, ЕСЛИ ВЫ ПРИНИМАЕТЕ РЕШЕНИЕ ЗАПУСТИТЬ 220 Вольт!

Последний трюк — закрутите проводники

Наконец, вы можете попросить его скручивать проводники на один виток каждые 6-8 дюймов или около того. Каждую строчку следует перекручивать поочередно относительно соседней. Это предотвращает любую когерентную связь между ними. Держите их на расстоянии не менее 4 дюймов друг от друга. Совершенно нормально пересечь их под прямым углом.

Заключительное слово

Если у вашего электрика есть какие-либо опасения по поводу всего этого, имейте в виду, что его всегда беспокоит НЕПРЕРЫВНОЕ потребление тока, он оценивает все и разделяет нагрузки, такие как кондиционер и электрическая сушилка, в соответствии с доступной силой тока.Пожалуйста, объясните ему, что мы проектируем для невероятно коротких импульсов пикового тока, и нам нужно, чтобы сопротивление сети было как можно более низким для наилучшей производительности усилителя. С точки зрения электричества непрерывное потребление незначительно. Провод 10 калибра — это самый большой размер, который подходит к розетке, и, насколько мне известно, не нарушает никаких правил, но вы и ваш электрик несете ответственность за то, чтобы убедиться, что это верно в вашем штате, округе и городе.

Убедитесь, что кабель динамика имеет сечение не менее 10.Вы должны выбрать калибр 8 или 9 для динамиков с чувствительностью ниже 87 дБ и / или 4 Ом. Некоторые производители говорят: «Наш калибр 14 ведет себя как калибр 10 и т. Д.», Это могло бы быть правдой, но я предпочитаю реальный калибр.

Теперь, без исключения за последние 12 лет, в комментариях тех, кто занимался вышеупомянутыми модификациями электропитания из проводов большого диаметра, говорится, что наблюдается слышимое улучшение динамики, при этом звук становится еще более детальным, но гораздо более расслабленным с темным фоном, оставляющим только ноты и музыка.Я был очень удивлен, когда впервые сделал этот мод для дома. Я не ожидал, что средние и высокие частоты очистятся и станут более связными, чем они. Конечно, басы и динамика лучше, чем и следовало ожидать с лучшей подачей тока.

Электрическая безопасность помещения для выращивания | Manic Botanix

Примечание по электробезопасности : В разных регионах действуют разные стандарты напряжения и безопасности. Например, в США стандартным является 120 вольт, а для более крупных бытовых приборов — 220 вольт, а кабель измеряется калибром.В Австралии стандартным является 240 вольт, а длина кабеля измеряется в миллиметрах. В следующем материале обсуждаются электрические стандарты (размер кабеля, номинальная сила тока и т. Д.) При напряжении 240 вольт. Любые электромонтажные работы должны выполняться лицензированным профессионалом, а электромонтаж должен соответствовать стандартам безопасности в вашем регионе.

Чрезвычайно важным вопросом, который необходимо учитывать всем комнатным садоводам при проектировании и реализации своего гроуборка, является электробезопасность.Это область, вызывающая наибольшую озабоченность, но фактор, который слишком часто упускается из виду.

Реальность такова, что выращивание растений, за неимением лучшего термина, представляет собой «промышленное применение», которое конфигурируется с использованием освещения и другого оборудования, которое изначально было разработано для промышленных целей. Многие фермеры используют много HID-светильников, что приводит к чрезмерному потреблению электрических кабелей в мощности / ампер / ватт. Проблема в том, что в большинстве домов проводка предназначена для бытовых, а не промышленных целей.Это означает, что при строительстве дома проводка выполняется с учетом бытовых нужд. Это часто означает, что стандартная домашняя проводка не подходит для питания внутренних растений. Слишком часто комнатные гроверы не понимают этого, и в некоторых случаях это заканчивается катастрофой.

Например, слишком часто можно услышать о пожарах в домах или сараях в результате того, что в помещении загорелся рост.

В рабочем документе Британской Колумбии за 2010 год отмечается, что в доме, где выращивают растения, вероятность возгорания в 24 раза выше, чем в обычном доме.

А:

«С 2004 по 2009 год в Британской Колумбии произошло 314 пожаров. были вызваны операциями по выращиванию растений или лабораториями по выращиванию наркотиков, в результате чего двое погибли, 26 получили травмы и нанесен ущерб на сумму более 16 миллионов долларов.

С 2005 по 2009 год в Британской Колумбии произошло 136 пожаров. были напрямую связаны с электрическими байпасами и огнями, связанными с гидропонными операциями ». [1]

В этой заметке:

Ничто так, как пожар, не доставит спасателей в ваш дом и ваш сад.Неважно, насколько незаметно ваш рост; если он загорится, ваш рост будет найден
Ваш полис страхования дома и его содержимого не будет покрывать пожар, возникший в результате нелицензированных электромонтажных работ в комнате, которая использовалась для роста. Кроме того, если у вас есть перегрузка точек питания и / или удлинительных проводов сверх установленной максимальной нагрузки, ваша страховая компания не будет платить за ущерб. .
Если ваш дом или сарай загорится, ваш дом будет подвергнут дорогостоящему электрическому осмотру и ремонту / модернизации, если будет обнаружена какая-либо несоответствующая проводка.Кроме того, за незаконную проводку будут взиматься крупные штрафы.
В лучшем случае, если ваш дом не сгорит полностью, пожар в сарае или доме, несомненно, приведет к выселению арендаторов и ухудшению роста домовладельцев. В любом случае вы теряете безопасное место для выращивания растений, когда всего этого можно было бы избежать.

Единственная проблема заключается в том, что многие гроверы устанавливают свои растения в чулане или спальне. Они включают в розетку светильники, вентиляторы, кондиционеры и другие высоконагруженные электрические устройства.Однако в большинстве случаев настенная розетка плохо справляется с электрической нагрузкой. Есть несколько вещей, которые могут вызвать проблемы. Проводка и / или розетка могут быть старыми, поврежденными, изношенными, закороченными или поврежденными иным образом. Печатная коробка и автоматический выключатель, поддерживающий розетку, могут быть неадекватными, чтобы выдерживать повышенную электрическую нагрузку. Большинство настенных розеток рассчитаны на 10 ампер. Один 1000-ваттный магнитный балласт / катушечный балласт потребляет 4,2 ампера при 240 вольт, поэтому, подключив два 1000-ваттных HID-светильника к настенной розетке в местах, которые используют 240 вольт, это будет означать, что вы нарисовали 8.4 ампера дают вам много места для безопасности, не так ли?

Не совсем!

Один очень важный фактор, который слишком часто упускается из виду, — это то, что номинальные значения безопасного усилителя (электрической нагрузки) для розеток и кабеля рассчитаны только для краткосрочного использования. Таким образом, важно отметить, что большинство домашних цепей (обычно 15 ампер при 240 вольт в Австралии) могут безопасно выдерживать 95–100% от их максимального номинала, но только в течение часа или около того за раз. Нагрузки, требующие длительных периодов включения (например, скрытое освещение), не должны превышать 80% от максимальной номинальной нагрузки провода / кабеля и настенных розеток.Учитывая, что в комнатах для выращивания используется HID-освещение в течение длительных периодов времени (например, 18 часов включено и 6 выключено в период выращивания или 12/12 в период цветения), любые электрические соображения должны учитывать, что проводка к комнате для выращивания и любые розетки должны подвергаться только воздействию 80% заявленной максимальной нагрузки. Это означает, что 10-амперный GPO, питающий HID-освещение от 12 до 18 часов за раз, внезапно становится розеткой на 8 ампер. Понимая это, мы можем быстро установить, что один стандартный домашний GPO с точки зрения электробезопасности не подходит для комнат для выращивания, в которых есть даже пара ламп мощностью 1000 Вт.

Что касается 600-ваттных ламп, качественный цифровой балласт на 240 вольт и 600 ватт, такой как Lumatek, потребляет заявленные 2,7 ампер, так что технически вы должны максимально использовать настенную розетку с 3 цифровыми балластами по 600 ватт (8,1 ампера). .

Кроме того, есть кабель, который идет от цепи питания вашего домашнего электрического щита к вашему помещению для выращивания. Большинство современных домов в Австралии подключены с помощью кабеля 2,5 мм к GPO (общие розетки). Кабель 2,5 мм рассчитан на максимальную нагрузку 27 А.Однако этот рейтинг уменьшается вдвое до 13,5 ампер, когда кабель окружен теплоизоляцией и находится внутри стены, что в значительной степени описывает большинство ситуаций с домашней проводкой. Также помните, что рейтинги устанавливаются только для краткосрочного использования. Поэтому мы хотим использовать только 80% заявленного максимального рейтинга безопасности, что дает нам 10,8 А на стандартную домашнюю проводку 2,5-миллиметрового кабеля, который окружен теплоизоляцией и находится внутри стены. Это ведь не много усилителей? Возможно, это говорит вам о том, что если вы планируете использовать больше, чем несколько HID-источников света, вам необходимо тщательно продумать проводку в помещении для выращивания.

Помимо риска возгорания, существует постоянная опасность поражения электрическим током из-за некачественной проводки. Электричество смертельно опасно. Вы не можете его увидеть, вы не можете почувствовать его запах, но он очень легко может убить вас, когда что-то пойдет не так.

Гидропонные растения включают в себя много электричества и воды в непосредственной близости. Вода — очень хороший проводник. Если вода соприкасается с находящимся под напряжением электрическим оборудованием, она может переносить электричество в районы, для которых она не предназначена.Это включает вас. Слишком легко стать землей для неисправного или мокрого электрооборудования. Любой, кто испытал поражение электрическим током высокой силы тока и дожил до того, чтобы поговорить об этом, скажет вам, что этого определенно следует избегать.

Пожары также могут возникать электрически из-за так называемого тока утечки. Утечка тока возникает, когда вода находится в присутствии электричества. Открытая проводка, которая в основном находится на разъемах и переключателях, может контактировать с водой.Поскольку вода проводит электричество, ток будет течь через воду между контактами или от живого к земле или общему. Со временем в воде накапливаются соли, которые увеличивают ее способность проводить ток. Этот ток может в конечном итоге развиться до точки, при которой выделяется значительное количество тепла, которое начинает пиролизовать и обугливать горючие вещества в этой области. Это может привести к образованию углеродного мостика, создавая непрерывную дугу или значительное тепловыделение.Возгорание окружающих горючих материалов может привести к пожару.

Поскольку вода и электричество плохо сочетаются друг с другом, очень важно, чтобы электрическое оборудование было вдали от воды и высокой влажности, и независимо от того, какая у вас комната для выращивания (и вы!), Защищены прерывателем цепи замыкания на землю. Прерыватель цепи замыкания на землю ( GFCI ), также называемый прерывателем замыкания на землю (GFI) или устройством остаточного тока (УЗО), действует как спасательное устройство, которое предназначено для предотвращения смертельного поражения электрическим током при прикосновении что-то живое, например, оголенный провод.Он также может обеспечить некоторую защиту от электрических пожаров.

GFCI измеряют ток в токоведущих проводниках и обнаруживают любые утечки. Утечка может происходить через ваше тело или корпус балласта HID.

Существуют различные типы прерывателей GFCI. Некоторые из них предназначены для защиты оборудования, а большинство (любое из них, доступное для использования в жилых и небольших коммерческих помещениях) — для защиты людей от поражения электрическим током. GFCI изготовлены для нашей защиты с током около 5/1000 ампер (5 мА).Это означает, что если вы станете землей для электрического оборудования, и вы можете почувствовать покалывание, шока будет недостаточно, чтобы вас убить (токи от 100 до 200 мА считаются смертельными).

Самый современный тип автоматического выключателя — это комбинированный защитный выключатель и автоматический выключатель, называемый автоматическим выключателем дифференциального тока с защитой от перегрузки по току (RCBO). АВДТ защищают одиночные цепи от коротких замыканий, перегрузок и поражения электрическим током. По сути, АВДТ — это цепи перегрузки, которые также обеспечивают защиту от смертельного поражения электрическим током и защищают одну подключенную к ним линию.

Помимо GFCI или RCBO, еще одним элементом электробезопасного оборудования, которое должно быть в каждой комнате для выращивания, является детектор дыма. Имейте в виду, что многие производители включают фонари ночью, когда спят. Если в это время начнется пожар, детектор дыма может просто спасти ваш дом и / или вашу жизнь, предупредив вас о возгорании в помещении для выращивания. У вас также должен быть под рукой огнетушитель. Их лучше оставить за пределами помещения для выращивания, потому что в случае пожара внутри помещения вы не сможете безопасно получить доступ к огнетушителю.В наши дни вы можете приобрести автоматические огнетушители (например, Flame Defender) менее чем за пару сотен долларов. Эти устройства обнаруживают высокие температуры (обычно около 92 ^o C / 199 ^o F) и автоматически активируются, когда температура указывает на наличие пожара.

Сопротивление и падение напряжения

Перегрузка электрического кабеля приведет к падению напряжения, которое не только опасно, но может привести к повреждению электрического оборудования.Т.е. электрический ток — это поток электронов через вещество, которое позволяет этот поток. Вещество называется проводником . Например, электрический провод является проводником, поэтому электрические провода и такие вещи, как удлинители, являются проводниками. Некоторые проводники лучше других, но ни один из них не идеален, и все в той или иной степени сопротивляются потоку электронов. Когда потоку электронов препятствуют, часть энергии электронов не проходит через весь путь. Поскольку энергия сохраняется, энергия, которая движет электроны вперед, преобразуется в тепло.Если создается слишком много тепла, со временем изоляция вокруг проводов может начать плавиться, но это не очевидно; это может быть просто небольшая часть между медными проводами внутри. По мере того, как это происходит, между проводами начинает течь все больше и больше тока, что в конечном итоге вызывает пожар.

Падение напряжения происходит потому, что падение напряжения в цепи прямо пропорционально сопротивлению проводника и величине тока. Если вы увеличиваете длину проводника, вы увеличиваете его сопротивление.Чем длиннее ваш провод / кабель от электрической точки входа до розетки, тем потенциально ниже напряжение в точке использования. Другим ключевым фактором, влияющим на величину сопротивления, помимо длины, является размер провода, потому что чем больше площадь поперечного сечения провода, тем ниже сопротивление, поскольку электроны имеют большую площадь для прохождения. Следовательно, провод 6 мм будет иметь меньшее сопротивление, чем провод 2,5 мм. Думайте об этом как о проводе, ведущем к электричеству. Чем больше у вас полос, тем быстрее проезжают машины, где количество полос соответствует толщине провода, а автомобили — электронам.Когда электрическое сопротивление слишком велико, движение замедляется, потому что слишком много электронов пытается пройти через слишком маленький кабель. В результате происходит падение напряжения.

Когда происходит сильное падение напряжения, результатом является неудобство, связанное с периодическим отключением вашего гидропонного электрического оборудования, которое повреждает ваше оборудование и нарушает нормальное снабжение ваших растений светом, водой и другими факторами. В менее серьезных случаях падение напряжения может медленно повредить ваше электрическое оборудование, что в конечном итоге приведет к его выходу из строя.Это означает, что помимо риска возгорания из-за перегрева кабелей, падение напряжения может стать дорогостоящей проблемой (электрическое оборудование выходит из строя / выходит из строя, и вы вынуждены его заменить).

Электрическое оборудование с учетом безопасности

В магазинах гидропоники есть блоки таймеров электроэнергии, которые поставляются с АВДТ, таймеры, которые включают электрические контакторы, и несколько вилок / розеток / розеток, которые работают от этих контакторов, причем заданное количество розеток защищено от перегрузки с помощью АВДТ.

Электрические контакторы — это электромагнитные переключатели, предназначенные для работы с большими электрическими нагрузками. Контактор работает как переключатель, когда катушка находится под напряжением или обесточена. Контакторы, среди прочего, защищают электрическое оборудование с низким номинальным током, такое как таймеры, от электрической перегрузки. Например, таймер, если он подключен без контактора, может сильно потреблять ток от таких вещей, как СПРЯТАННЫЕ балласты. В конечном итоге это может повредить таймер. Если этот таймер подключен к контактору, он просто включает контактор, который принимает на себя большую потребляемую мощность балластов HID, защищая таймер от перегрузки.Т.е. контактор действует как буфер между балластами и таймером, снимая электрическую нагрузку с таймера.

Блоки электрических таймеров

конфигурируются для жесткого подключения к выделенной линии (однофазная) или к трем линиям (трехфазная), и они поставляются с проводом под напряжением 10 мм (или больше), находящимся под напряжением, и нулевым проводом, а также электрическими разъемами с синей точкой изолированные колпачки, в которые помещаются и соединяются провода), на которые производители могут закрепить электрическую проводку от сетевой платы, идущую от выделенной цепи.Это очень хорошее оборудование; сконфигурирован в соответствии с современными стандартами электробезопасности и незаменим для любого садовода, использующего более нескольких фонарей. Кроме того, прелесть этих коробок в том, что они были подключены лицензированными инженерами-электриками и, следовательно, выступают в качестве чрезвычайно безопасных источников питания / розеток plug and play для HID-освещения и другого оборудования для комнат для выращивания. В зависимости от ваших требований к электричеству (количество и мощность пускорегулирующих аппаратов / ламп и т. Д.) Существуют блоки, сконфигурированные для большинства ситуаций.

HID лампы излучают много тепла — безопасность ламп является обязательной

HID-светильники излучают много тепла, поэтому их следует рассматривать как фактор риска возгорания в любом помещении для выращивания.

Существует множество историй о культуре выращивания, где СПРЯТАННЫЕ фонари, взрывающиеся или падающие со своих монтажных позиций, вызвали близкий промах или, что еще хуже, пожар в помещении для выращивания.

Надежно повесьте фары, чтобы они надежно закрепились над растениями (а не на них).

Вытяжные вентиляторы

Когда вы впервые начинаете выращивать в помещении, стоимость установки может показаться непомерно высокой. Первоначально вы можете сэкономить несколько долларов, купив более дешевое оборудование, и, возможно, вернуться к вещам и обновить их позже, когда у вас будет немного больше денег. Однако есть оборудование, для которого не рекомендуется покупать более дешевые варианты.

Например, изобилует историями о том, что вытяжные вентиляторы выходят из строя, создавая чрезмерные, иногда опасные, температуры в помещении.Это не только создает опасность пожара, но также, чаще всего, приводит к значительным потерям урожая, если не к катастрофическому неурожаю. Эта ситуация обычно сводится к тому, что выключатели «теплового отключения» выключают вентиляторы, покидающие гроуборку без выхлопа.

Термовыключатель — это устройство электробезопасности, которое прерывает электрический ток при нагревании до определенной температуры. Эти переключатели встроены в вентиляторы для защиты двигателя от перегрева и поэтому являются важной функцией безопасности любого вентилятора.Т.е. они предотвращают перегрев и возгорание двигателей вентиляторов. Это своего рода уловка 22; Термовыключатель встроен в вентиляторы для предотвращения возгорания. Если термовыключатель неисправен, он может выйти из строя, и двигатель вентилятора может перегреться, что приведет к опасности возгорания. Однако, если тепловое отключение отключает выхлоп в помещении для выращивания, это также увеличивает риск пожара (окружающая среда становится перегретой), а также, вероятно, приводит к стрессу растений или, что еще хуже, их гибели.

Единственная проблема заключается в том, что некоторые вентиляторы не приспособлены к относительно высоким температурам, при которых они могут работать в закрытых помещениях.Так, например, если тепловое отключение вентиляторов настроено на отключение при слишком низкой температуре, наступает жаркая погода и БАМ (о нет!), Важнейший вытяжной вентилятор выходит из строя.

В других случаях нет ничего удивительного в том, что у дешевых вентиляторов есть неправильные отсечки, которые отключают вентилятор при любой заданной температуре (выбирайте сами). С другой стороны, неправильное отключение может вообще не работать, что приводит к перегреву вентилятора и возникновению опасности возгорания.

В конечном счете, тепловое отключение является важной частью как эффективности воздушного потока, так и электробезопасности / пожарной безопасности.Кроме того, это важная часть обеспечения надлежащего охлаждения помещения для выращивания выхлопными газами. Следовательно, этот единственный маленький электронный компонент может означать разницу между оптимальной урожайностью или катастрофическим неурожаем.

Температурные ограничения и качество вентилятора

Температура теплового отключения — считающаяся безопасной рабочей температурой вентилятора — определяется качеством этого вентилятора. То есть качественный вентилятор спроектирован и изготовлен с учетом максимальной безопасной рабочей температуры.Следовательно, подходящая температура отсечки определяется такими факторами, как материал, из которого изготовлен корпус вентилятора, качество двигателя, схемы и проводки и т. Д. Качественный вентилятор, который подходит для выращивания в помещении, будет иметь корпус, изготовленный из металлический или прочный полимерный кожух, который может выдерживать высокие температуры (т.е. кожух огнестойкий / пуленепробиваемый), двигатель, который является чрезвычайно надежным и прочным, и соответствующие компоненты (схемы, тепловое отключение, проводка и т. д.).

При этом нет ничего удивительного в том, что некоторые производители копируют высококачественную электронную почту.грамм. Немецкие фанаты и производят их, например, в Китай. Единственная проблема заключается в том, что оригинальный продукт может иметь металлический или прочный высококачественный полимерный кожух и включать в себя современные пуленепробиваемые компоненты немецкого производства, в то время как китайский продукт производится с использованием низкосортного пластика и более дешевых, менее прочных и надежных компонентов. . Одним из таких менее надежных компонентов может быть термопредохранитель.

В других случаях вы даже слышите, что в дешевых вентиляторах полностью устранены ограничения по температуре.Например, в одном недавнем случае один производитель / поставщик вентилятора китайского производства решил удалить тепловые отсечки после того, как получил жалобы на то, что их вентиляторы отключались, что привело к появлению более чем нескольких перегретых комнат для выращивания и, несомненно, более чем нескольких менее чем довольные клиенты. Проблема в том (подчеркнем), что тепловые отсечки — это функция безопасности, встроенная в вентиляторы, чтобы гарантировать, что они не перегреются и не воспламенится. Поскольку этот производитель / поставщик только что незаконно модифицировал свой продукт, чтобы не только сделать его несоответствующим стандартам электробезопасности, но и сделать свои вентиляторы потенциально опасными для возгорания в помещении для выращивания.Позже в книге я расскажу гораздо больше об электрической / пожарной безопасности.

Достаточно сказать, что пока и чего стоит, вытяжные вентиляторы — это тот элемент оборудования, на который с самого начала рекомендуется потратить несколько дополнительных долларов.

При выборе вытяжного вентилятора спросите у продавца, где он производится? Это качественный немецкий или швейцарский мотор? Или это китайский мотор? Последнее может указывать на некачественный товар! Посмотрите на коробку, чтобы увидеть, где изготовлен вентилятор.Тот факт, что у бренда фанатов звучит европейское название, не означает, что он был произведен в Европе или какой-либо другой стране, что указывает на стандарты производства высокого качества. Поищите в Интернете информацию о бренде вентилятора, который вы собираетесь купить. Возможно, разместите тему на форуме и спросите других производителей об их опыте работы с вентилятором.

Цена тоже хороший показатель. Качественные вентиляторы, как правило, стоят немного дороже, чем товары худшего качества. Это печальный факт жизни, но обычно вы получаете то, за что платите.Платите немного, и вы можете просто столкнуться с проблемами покупки, которые будут стоить вам намного больше, чем лишние 50-100 долларов за качественный вентилятор в точке продажи. Поначалу заплатите немного больше, и вы можете просто избавить себя и свои растения от множества проблем позже.

Использование удлинителей / шнуров в вашем помещении для выращивания

С технической точки зрения удлинители предназначены для временного использования, а не для постоянной установки. По этой причине помещения для выращивания растений идеально подходят для этой цели.

Это говорит о том, что с практической точки зрения многие производители предпочитают использовать хотя бы несколько удлинителей в комнате для выращивания. Например, при рассмотрении ящиков с электрическими таймерами, которые приобретаются в магазинах гидропоники, эти ящики изолированы от одной точки комнаты со всеми розетками, подающимися на балласты HID и т. Д., Расположенными в этой точке. Это означает, что если балласты и другое электрическое оборудование расположены на некотором удалении от блока таймера, потребуются удлинители.

По этой причине давайте рассмотрим некоторые вопросы / советы по безопасности, которые сделают эту практику максимально безопасной.

Некоторые правила безопасности для удлинителей

Удлинители не должны мешать пешеходам

Если вам абсолютно необходимо использовать удлинители в течение длительного времени, убедитесь, что они полностью убраны с дороги и не могут быть физически повреждены в результате пешеходного движения.Если внутренние металлические провода удлинителя повреждены, например, из-за того, что шнур раздавлен дверью или раздавлен пешеходным движением, тогда, когда неразрывная часть проводов уже, чем основная часть проводов, это может образовать точку. высокого сопротивления. Горячая точка может образоваться, поскольку сопротивление более узкой части провода выше, чем остальной части провода, и, таким образом, имеет тенденцию концентрировать рассеиваемую мощность и тепло там. Уберите удлинители с пола и в сторону, чтобы они не споткнулись / не создавали угрозы безопасности и не могли быть повреждены пешеходным движением.

Нет

Если используются удлинители, не прокладывайте удлинители через стены или потолки. Это может привести к перегреву шнура и возникновению опасности возгорания. Не прибивайте и не прикрепляйте электрические шнуры к стенам или плинтусам. Убедитесь, что шнуры не защемлены дверьми, окнами или тяжелым оборудованием, так как это может повредить изоляцию шнура.

Никогда не кладите удлинители под ковер или коврики (или что-нибудь еще), так как они могут перегреться.

Обеспечивает короткие кабели необходимой длины

Каждый метр свинца увеличивает электрическое сопротивление, что, в свою очередь, снижает мощность, которую может выдать шнур, и создает больше тепла. Следовательно, чем длиннее шнур, тем больший диаметр должен быть у проводников, чтобы минимизировать падение напряжения. По этой причине лучше всего использовать шнур ровно такой длины, но не более.

Полностью размотать удлинители / шнуры

Ток, протекающий по кабелю, выделяет тепло.Это вызывает повышение температуры жилы / провода. Если температура становится слишком высокой, изоляция кабеля размягчается и в конечном итоге плавится.

При упаковке большого количества кабелей, по которым проходит ток (несколько отдельных кабелей или несколько петель одного и того же кабеля), страдает рассеивание тепла, что приводит к более высокой температуре при заданном токе.

Нормальные характеристики удлинительного кабеля предполагают, что провод может адекватно рассеивать тепло, выделяемое в кабеле из-за протекающего тока.

Если свинец свернут в бухту и его номинал близок к максимальному, это увеличивает вероятность расплавления пластмассовой изоляции и последующего короткого замыкания.

По этой причине важно полностью размотать удлинительные провода.

Кабели в пучках должны быть снижены до по допустимой нагрузке по току

Если вы используете несколько удлинителей, которые расположены как можно ближе друг к другу (например,грамм. все они расположены на одной линии друг с другом) необходимо понизить максимальные характеристики усилителя. В подобной ситуации я обычно использую удлинитель только на 50% мощности (т. Е. Кабель с номиналом 10 А будет снижен до 5 А).

Плохие электрические контакты вызывают возгорание

Плохие электрические контакты вызывают нагрев. Когда вилки вставлены не полностью, контакт меньше, что уменьшает площадь поперечного сечения контакта и выделяет тепло.Электрические вилки должны быть полностью вставлены в розетки (GPO), а также в удлинители. Если штекерный фитинг потерян, то этот фитинг небезопасен.

Допускается большой запас прочности по силе тока

Дело в том, что удлинители дешевы, так зачем рисковать их перегрузкой?

Бытовые удлинители общего назначения изготовлены с использованием провода 1,5 мм и рассчитаны на 10 ампер. С 80% запасом прочности при длительном пропускании питания через провод у нас остается 8 ампер.

Однако из соображений безопасности настоятельно рекомендуется использовать только 80% от 8 ампер. Остается 6,4 ампера.

Лично я использую только 1 балласт на 600 Вт, 2,7 А на стандартный бытовой удлинитель. Это стоит мне на несколько долларов больше, чем запуск, скажем, двух балластов через удлинитель, но дает мне уверенность в том, что мои провода безопасно находятся под их максимальной электрической нагрузкой (на милю).

Платы питания с несколькими розетками

Панели питания

могут превратить одну электрическую розетку, в которой могут быть только одна или две вилки, в одну, в которую можно вставить несколько вилок.Хотя это звучит идеально, это может быть чрезвычайно опасно, если вы перегрузите силовую плату. При этом из соображений практичности многие гроверы используют в своих комнатах силовые платы с несколькими розетками. По этой причине давайте рассмотрим некоторые правила безопасности, если и когда вы решите использовать силовые платы с несколькими розетками.

Запрещается запускать приборы с высокой мощностью (например, HID-светильники) через силовые платы. По этой причине избегайте использования сетевых плат с несколькими розетками для работы HID-фонарей и / или другого высоконагруженного электрического оборудования.
Используйте силовые платы с защитой от перегрузки и перенапряжения. Это предотвратит перегрев платы.
Используйте только силовые платы со встроенными предохранительными выключателями / автоматическими выключателями
Регулярно проверяйте, что все штекеры надежно закреплены на платах питания.
Регулярно проверяйте силовую плату на предмет повреждений и износа
Всегда следите за тем, чтобы ваши силовые платы были чистыми и не запыленными, так как скопившаяся пыль со временем может попасть в розетку и вызвать пожар.
Разрешить большой запас прочности по максимальному усилителю. Например, если плата рассчитана на безопасную передачу 10 ампер, уменьшите ее до 5 ампер (половина)
Никогда не подключайте платы питания к петле (т.е. подключайте одну плату к другой) и избегайте использования двойных адаптеров на платах.

Артикул:

[1] Обеспечение безопасной установки гидропонного оборудования — документ для обсуждения, 2010 г. Ассоциация начальников пожарных служб Британской Колумбии

Дорожка кабельной трассы: поверхность, стена и пол

Обрыв кабельной трассы

Дорожка кабельного ввода, говоря языком организации кабелей, по сути, представляет собой любой жесткий закрытый или полузакрытый канал, который защищает, направляет и скрывает кабели и провода.Поверхностный кабельный канал — отличный выбор для скрытия неприглядных проводов в различных условиях: в домашних кинотеатрах, офисах, конференц-залах, рабочих станциях и т. Д. Но какой из них подходит для вашего приложения? Мы разберем различные стили дорожек качения, которые мы предлагаем, и расскажем о преимуществах каждого из них.

Дорожка качения с защелкой

Дорожку кабельного ввода с защелкой можно определить по ее откидной или скользящей крышке, которая полностью закрывает кабели внутри канала.Чтобы добавить или удалить провода, просто откройте люк или снимите крышку. Он доступен во многих различных размерах и отлично подходит для кабелей по всему дому, таких как провода для динамиков или телевизионные шнуры. Клей позволяет ему приклеиваться к плоским поверхностям, таким как стены или столы. Кабельный канал с защелкой — это незаметный способ скрыть и полностью закрыть бытовые провода.

Цельный кабельный канал с защелкой и аксессуары
Экономичный кабельный канал со сплошной стенкой

J Канал

Дорожки качения J Channel или J Hook названы так потому, что их поперечное сечение имеет форму буквы «J».Кабели вставляются, пропуская их через верх, где изгиб «J» изгибается, чтобы удерживать их на месте. Это обеспечивает легкий доступ к кабелям при необходимости, но также означает, что кабели не полностью закрыты. Из-за открытого характера они не могут использоваться в вертикальном положении, например, с защелкивающимся кабельным каналом, и обычно используются на столах для аккуратной прокладки компьютерных кабелей и других связанных проводов над землей. Как и фиксирующая дорожка качения, они часто имеют клейкую основу для облегчения установки.

J Channel Raceway
Humanscale NeatLinks Unxer Desk кабельные менеджеры

Угловой канал

Угловой канал похож на кабельный канал с защелкой, но имеет уникальную форму четверти округлой формы, которая позволяет ему переходить в стыки стен и / или потолка, создавая законченный и законченный вид. Он использует скользящую крышку, чтобы полностью скрыть кабели, и может использоваться горизонтально или вертикально практически в любом углу, даже имитируя внешний вид короны, чтобы еще больше замаскировать его назначение.Они подходят для кабелей мультимедиа, динамиков и домашнего кинотеатра, расположенных в углу комнаты, или для кабелей, свисающих с потолка.

Угловой канал качения

Power Raceway

Дорожка качения включает источник питания непосредственно в дорожку качения. В то время как описанные выше дорожки качения обычно изготавливаются из ПВХ, дорожка качения питания может быть изготовлена из пластика или металла.В отличие от других типов кабельных каналов, в которых обычно размещаются общие силовые кабели или провода громкоговорителей, силовые кабельные каналы обычно содержат кабели связи, включая провода для передачи голоса / данных, оптоволоконные кабели или другие низковольтные кабели. Благодаря этому он отлично подходит для лабораторий, офисов, школ и других коммерческих приложений, хотя часто требует более опытного установщика, в отличие от большинства других кабельных каналов, которые может легко установить любой мастер.

Опоры Tele-Power от Wiremold
HellermannTyton Infostream Multi-Channel Raceway

Специальные гоночные трассы

…И остальные.Есть много других типов кабельных каналов, которые называются «кабельным каналом», но не подходят для аккуратных ниш, определенных выше. Например, ограждения для проводов для опор или наружных стен зданий, или системы поддержки кабеля, такие как Cable Runway или Fibre Runner от Panduit. Дорожки качения из экструдированного алюминия долговечны и надежны для промышленного использования на открытом воздухе. и металлические дорожки качения над полом предлагают полупостоянное решение для низковольтных кабелей, которое имеет дополнительное преимущество: Соответствует требованиям ADA, позволяя пешеходам, инвалидным коляскам, тележкам и другим транспортным средствам проезжать прямо по нему.

Ничего не найдено для Apple Touch Icon 120X120 Precomposed Png

Ничего не найдено для Apple Touch Icon 120X120 Precomposed Png

Ничего не найдено для Apple Touch Icon 120X120 Precomposed Png

Определяем сечение провода при монтаже электропроводки в квартире

Как определить сечение провода

Провода для электропроводки. Расчет и таблица допустимого сечения электрических проводов

РАСЧЕТ СЕЧЕНИЯ ПРОВОДА

ТАБЛИЦА СЕЧЕНИЯ ПРОВОДОВ

Правила прокладки проводов при разводке электрики

Сечение провода для домашней проводки: каким должно быть

Простой способ подбора сечения

Рассчитываем размер подводного кабеля

Видео “Выбор сечения”

Сечение кабеля для розеток и выключателей

Выбираем провод для монтажа

Видео “Сечение провода”

Электромонтаж в доме сечение кабеля. Сечение провода для бытовой электропроводки

Популярные модели

NYM

ВВГ

ППС

Дополнительные элементы

Заключение по теме

Какой кабель использовать по воздуху?

CIP

АВК

ABBG

ВВГ

Какой кабель используется под землей?

ВББШв

АВБбШв

Первый этап электрификации частного дома — подача электроэнергии. Кабель силовой, типы, сечение, какой выбрать

прокладка силового кабеля под землей

Прокладка воздушного кабеля

как выбрать сечение силовых кабелей

Вторая очередь электрификации частного дома: электромонтаж

Электромонтаж в частном доме

какая проводка предпочтительнее — замкнутая или разомкнутая

перечень инструментов для электромонтажа

критериев и правил расчетов

Расчет электропроводки в квартире и доме

Содержание

Сколько нужно проводов?

Грамотный расчет электропроводки

Нужен ли запас мощности

Немного о защите и «аксессуарах»

3403 Auth Florence Apartment домофон, 3-х проводный.

Неисправные провода могут вызвать следующий кризис оболочки.

Как правильно подключить провод к дому?

Как подключить ваш дом для улучшения качества звука и видео — какова цель?

Основная цель — снижение сопротивления

Выбор серебряной пасты

Нанесение серебряной пасты

Замена выключателя

Новые схемы

Выберите ту же фазу

Затяните соединения

Заменить розетки

О стабилизаторах питания

Опция 240 В

Последний трюк — закрутите проводники

Заключительное слово

Электрическая безопасность помещения для выращивания | Manic Botanix

Дорожка кабельной трассы: поверхность, стена и пол

Обрыв кабельной трассы

Дорожка качения с защелкой

J Канал

Угловой канал

Power Raceway

Специальные гоночные трассы

Добавить комментарий Отменить ответ
