Сечение проводов в городской квартире

Сечения проводов и кабелей, которые используется в электропроводке городской квартиры, выбираются согласно нескольким простым правилам, следуя которым, вы сможете сделать правильную, надежную проводку, которая без сбоев прослужит вам долгие годы.

В первую очередь вам необходимо знать, что сечение кабеля выбирается по мощности электроприборов или оборудования, которые будут запитаны им. Здесь, я думаю, должно быть всё понятно, чем более энергоёмкий прибор (или группа приборов), чем он мощнее, тем больший ток должны выдерживать проводники, а это достигается увеличением сечения жил.

Все сечения кабелей стандартизированы и каждое из них рассчитано на какой-то определенный максимальный ток, соответственно суммарная мощность электроприборов, которые подключены этими проводниками, не может превышать конкретное значение – это нужно учитывать при проектировании электрики в квартире. Если по вашим расчетам и прикидкам к двум, пусть даже рядомстоящим, розеткам будут подключены потребители, общая мощность которых превысит максимальное для розеточного кабеля значение, необходимо разбить электропроводку этих розеток на две группы и тянуть их двумя отдельными кабелями.

В электропроводке квартир, чаще всего, используются кабели четырех видов, четырех разных сечений:

1. Вводной кабель

2. Электроплита или варочная панель

3. Розеточные группы

4. Освещение

Сечение вводного кабеля в квартиру

Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. [три жилы (фаза, ноль, заземление) с сечением десять миллиметров квадратных каждая], защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм.кв. [пять жиль (три фазы, ноль, заземление) с сечением два с половиной миллиметра квадратных каждая], защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.

Сечение кабеля для электроплиты

Электрическая плита или варочная панель в квартире, чаще всего самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, чаще всего, составляет:

Для однофазного подключения – 3 х 6 мм.кв

Для трехфазного подключения – 5 х 2.5 мм.кв

Не стоит подключать электроплиту, при трехфазном вводе в квартиру, только на одну фазу трехжильным кабелем, пусть даже взяв при этом сечение с запасом, т.к. возможно произойдёт «перекос фаз» – неравномерно распределенная нагрузка на разные фазы. Обязательно читайте нашу статью, о выборе сечения кабеля для варочной панели или электрической плиты, в ней достаточно подробно описаны правила выбора кабеля, его сечения и всего с этим связанного.

Сечение кабеля для розеток

При выборе сечения кабеля для бытовых розеток в квартире, в первую очередь обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в которой указано минимальное сечение для линий групповых сетей 1,5 мм.кв.

Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учесть то, что мы редко прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной линии, зачастую, подключены сразу несколько розеток, то такого сечения явно будет недостаточно.

Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв., такой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Использовать жилы большего сечения, например, 4мм.кв, уже нет смысла, т.к. они физически не поместятся в клеммах механизмов розеток, а кроме того, такие кабели, тяжелее прокладывать и экономически, это будет более затратно.

Стоит отметить, что все выпускаемые бытовые электроприборы, которые включаются в розетку, редко бывают мощнее, чем 3,5 кВт. Поэтому, используя в электропроводке розеточных групп кабель сечением 2,5 мм.кв. вы можете быть уверенными, что они выдержат любой бытовой электроприбор, даже при длительной работе.

Сечение проводов для освещения

По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв — это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир. Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт. Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно.

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир,

чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм.кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Любые ваши вопросы, по электропроводке квартир или домов, по выбору кабеля для каких-то нестандартных ситуаций – оставляйте в комментариях к статье, я обязательно всем отвечу и постараюсь помочь.

Как рассчитать сечение провода для домашней проводки

Монтаж бытовой электросети необходимо проводить так, чтобы пользователи без проблем могли одновременно включать несколько мощных электроприборов. Поэтому подбирать сечение провода для домашней проводки нужно на основании грамотного расчет параметров квартирной и домовой электросети.

Существует несколько методик расчета. Мы предлагаем ознакомиться с разными подходами и выбрать оптимальный вариант. Помимо технологии расчета сечения провода, в статье описаны основные параметры выбора электропроводки и указаны нормативные ограничения на максимальную мощность электроприборов.

Содержание статьи:

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток в 16 А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм², что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

Параллельно увеличению площади поперечного сечения кабеля возрастает и его цена. Однако экономить на электропроводке не стоит – это может привести к гораздо большим финансовым затратам в будущем

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов.

В результате могут возникнуть следующие ситуации:

Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
Утечка тока при неполном оплавлении оболочки жилы. Это ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
Незаметный . В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.

К таким относят:

Материал жилы: медь, алюминий.
Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
Длина провода от источника тока до прибора.
Способ прокладки провода: , скрытый в стене или с помощью кабель-каналов.
Температурный режим в помещении.
Количество фаз и напряжение сети.
Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

Галерея изображений

Фото из

Одно- и многожильный кабель

Прокладка электрокабеля в гофре

Различные виды изоляции проводов

Трехжильный кабель для домашней проводки

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная п роводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.

Методика определения сечения домашней проводки

При расчете сечения жилы электрокабеля при учитывается множество факторов. Существуют специальные компьютерные программы, которые позволяют учесть все особенности дома и потребности его жильцов. Но определить необходимое для проводки сечение можно и самостоятельно, используя описанную методику.

Важно понимать, что диаметр проводов в квартире может отличаться от комнаты к комнате. На входе в электросчетчик он один, у распределительной коробки сечение провода уже может быть меньше, у розеток и светильников – ещё меньше.

На каждом участке электропроводки желательно определять необходимые для неё параметры, чтобы не переплачивать за излишне толстые провода.

Если нет желания рассчитывать сечение прокладываемой проводки, можно воспользоваться рекомендациями опытных электриков, которые утверждают:

Галерея изображений

Фото из

Несмотря на рекомендации ПУЭ 7.1.34 проводить расчеты для всех электролиний, практический опыт показывает, что в большинстве случаев можно принять стандартные величины. Как правило ветки освещения в квартирах и домах прокладывают кабелем 3×1,5мм². Максимальной мощностью считается 4,1 кВт. Автомат на ветки освещения ставят с номиналом 10А

Линии электропитания для штепсельных розеток прокладывают кабелем 3×2,5мм². Максимальная мощность в пределах 5,9 кВт, автоматический выключатель нужен номиналом 16А

Для обеспечения подключения мощных потребителей, типа электрической плиты, духовки или МКЧ, применяется кабель 3×6мм². Максимум мощности до 10,1 кВт. Автомат нужен номиналом 32 А

Для ввода электросети в дом или квартиру используют кабель сечением 3×6мм². Однако сейчас из-за увеличения мощных потребителей в жилье все чаще для ввода применяется кабель сечением 3×10мм²

Наиболее подходящим для устройства домашней проводки кабелем является ВВГнг-LS. В его составе незначительное включение галогенов, которые при тлении создают угрозу

Кабели с маркировкой ВВГ и ВВГнг запрещены для устройства электросети в доме или квартире. Их изоляция выполнена из ПВХ — полимера, выделяющего большое количество отравляющих веществ при горении/тлении

Сооружать электропроводку из кабеля с изоляцией из ПВХ запрещено из-за значительного содержания галогенов. Тление изоляции провода с малым их содержанием позволяет людям эвакуироваться, не получив серьезного отравления

Самым безопасным для жизни и здоровья владельцев жилого объекта считается кабель ППГнг-HF. В составе его изоляции нет вообще галогенов

Устройство групп освещения

Сооружение веток электропитания

Проводка для питания мощных потребителей

Электрощит на вводе проводки в дом

Приемлемый для домашней проводки ВВГнг-LS

Запрещенные для домашней электрики ВВГ и ВВГнг

Возгорание электрической проводки

Кабель с безгалогеновой изоляцией ППГнг-HF

Расчет по мощности приборов

Простейшим методом определения требуемого сечения провода является его расчет с учетом мощности эксплуатируемых электроприборов и корректирующих коэффициентов. Данная методика предполагает несколько этапов.

Этап №1. Суммирование мощностей электроприборов. В идеале нужно узнать номинальное потребление энергии каждым устройством, которое указано на его маркировке. Если жилое помещение ещё необустроенное, то рассчитать ориентировочную потребность в электроэнергии можно с помощью нижеприведенной таблицы №1.

Одинаковая по функционалу и размеру бытовая техника может иметь отличающуюся в 2-3 раза потребляемую мощность, поэтому её значение нужно смотреть на каждом устройстве (+)

При расчете можно использовать также параметры устройств, которые находятся в аналогичных квартирах родственников или знакомых. Есть ещё один вариант – сходить в магазин бытовой техники, посмотреть её характеристики, а заодно и присмотреть подходящую модель оборудования для дома.

Этап №2. Определение коэффициента одновременности. Он может выражаться в процентах или в числовом значении от 0 до 1. Коэффициент показывает отношение потребления электроэнергии одновременно включенными в сеть приборами к суммарной мощности всех домашних устройств, рассчитанной на первом этапе.

Обычно коэффициент составляет 0,8, но можно рассчитать его самостоятельно, исходя из привычек домашних жильцов.

Не стоит злоупотреблять переносными розетками, тройниками и удлинителями. Использовать желательно только оборудования со встроенным предохранительным механизмом, которое отключает электроэнергию при большом токе

Этап №3. Определение коэффициента запаса. Данный показатель учитывает возможный рост потребления электроэнергии через несколько лет. Обычно он принимается равным 1,5-2, но если в доме уже полный комплект электроприборов, то значение коэффициента можно взять 1,2-1,3. Главное, не пожалеть о малом сечении проводов в будущем.

Этап №4. Расчет предельно допустимой нагрузки.

Производится он по формуле:

P = (P(1)+P(2)+..P(N))*J*K,

где:

P – предельно допустимая нагрузка в Вт;
P(1)+P(2)+..P(N) – сумма номинальных мощностей всех электроприборов;
K – коэффициент одновременности;
J – коэффициента запаса.

Например, если суммарная мощность приборов составляет 7500 Вт, коэффициент одновременности – 0,8, коэффициента запаса – 1,5, то предельно допустимая нагрузка составит:

P=7500*0,8*1,5=9000 Вт.

Данный показатель будет использоваться в последующих расчетах.

Этап №5. Определение максимально допустимой силы тока.

Показатель определяется по простой формуле:

I=P/U,

где:

I – допустимая сила тока;
P – предельно допустимая нагрузка в Вт;
U – напряжение в сети – 220 В.

Используя данные четвертого этапа, можно определить максимально допустимую силу тока:

I=9000Вт/220В41А.

Методика расчета сечения кабеля по мощности и току подробно расписана в .

Этап №6. Расчет сечения кабеля по таблице. Так как на оптимальный выбор провода для домашней проводки влияют не только параметры приборов, но и внешние факторы (материал жилы, её оболочка, схема монтажа и т.д.), то для каждого случая существуют свои таблицы, которые рассмотрены далее.

Определение сечения электрокабеля по таблицам

Для определения оптимального сечения провода для домашней разводки существуют специальные таблицы. Все они ориентированы на величину допустимой силы тока, которая рассчитывается отдельно по вышеизложенной методике. Далее будут рассмотрены табличные варианты .

Расчет сечения обычных домашних проводов представлен в таблицах:

Расчет сечения для медных электрокабелей

Из-за ломкости алюминия, провода из этого материала изготавливают лишь сечением от 2 мм. Также отсутствуют многожильные алюминиевые провода из тонких проволочек (+)

Ниже приведен расчет сечения проводов для переносок и удлинителей.

Удлинители в магазинах редко бывают с сечением провода свыше 1,5 мм2, поэтому нагружать их мощными электроприборами не стоит (+)

Токовая нагрузка на электрокабель при открытой и закрытой прокладке различается. Но они считаются одинаковыми, если провод укладывается в земле в широком лотке. Это позволяет кабелю отдавать тепло окружающему воздуху и меньше нагреваться.

Расчет сечения для медных и алюминиевых жил, в зависимости от способа укладки кабеля, приведен в таблице.

Максимальный ток зависит и от количества жил в кабеле, потому что каждая из них генерирует тепло, суммирующееся под единой оболочкой (+)

Аналогичные таблицы применяются при расчете электропроводки и в промышленности. Бытовые кабели обычно устроены гораздо проще, поэтому и количество расчетных материалов для них довольно ограничено. Указанные в таблицах параметры не придуманы, а указаны в отраслевых стандартах, например в ГОСТ 31996-2012.

Расчет падения напряжения

От сечения электрокабеля зависит не только степень нагрева жилы, но и электрическое напряжение на дальнем конце провода. Бытовая техника рассчитана на определенные параметры электросети, а их постоянное несоответствие может привести к уменьшению срока эксплуатации оборудования.

При падении напряжения на котле желательно поставить стабилизатор, чтобы оборудование не испытывало дополнительных нагрузок из-за несоответствия эксплуатационных характеристик электросети

При удлинении кабеля происходит падение напряжения. Этот эффект можно уменьшить, увеличив сечение проводки. Критическим считается понижение напряжение на конце провода на 5%, по сравнению с его значением у источника тока.

Рассчитать данный показатель можно по известной формуле:

Uпад = I*2*(ρ*L)/S,

где:

ρ – удельное сопротивление металла, Ом*мм2/м;
L – длина кабеля, м;
S – сечение проводника в мм2;
Uпад – напряжение падения, Вольт;
I – ток, протекающий по проводнику.

Если рассчитанное падение напряжения более 5% от номинального, то требуется использовать кабель с большим поперечным сечением. Это обеспечит стабильную работу техники.

Особенно чувствительны к значению напряжения отопительные котлы, стиральные машинки и прочие устройства с множеством реле и датчиков. Данную особенность нужно учитывать и при использовании переносок.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования.

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье –

Выводы и полезное видео по теме

Видеоролики содержат практические советы электриков по выбору и покупке домашней проводки. Они помогут приобрести соответствующее кабелю оборудование, которое точно предохранит жилье от возможных проблем с перегрузками в сети.

Выбор сечения кабеля в магазине:

Соответствие сечения кабеля и параметрам автомата-предохранителя:

Выбор сечения кабеля и автомата:

Ошибки при выборе электрокабеля:

Основными факторами при выборе кабеля для домашней проводки являются мощность бытовой техники и ограничения электросетей, обеспечивающих подведение электрической энергии к квартире.

Правильно подобрав сечение провода, можно включать в сеть все необходимые электроприборы. Это избавляет от неудобств при эксплуатации техники и позволяет предупредить возгорание проводки.

Есть, что дополнить, или возникли вопросы по расчету сечения проводки? Пожалуйста, оставляйте комментарии к публикации, участвуйте в обсуждениях материала. Форма для связи находится в нижнем блоке.

Какой кабель нужен для проводки в квартире: расчет сечения

При проведении ремонта в доме или квартире нередко поднимается вопрос замены или модернизации электросети. Особенно он актуален для «хрущевок» и других зданий советской постройки. Ведь стандарты в те времена были другие, количество бытовой электроники — гораздо меньшим, да и были (если вообще были в продаже) все эти соковыжималки и микроволновки в дефиците. Нагрузка на сеть была другая, и сейчас адаптировать ее к современным реалиям жизненно необходимо. О том, как рассчитать сечение кабеля для проводки и выбрать оптимальный вариант, соблюдая технику безопасности, попробуем разобраться.

Важно! Все электромонтажные работы, согласно ТБ, должны проводиться специалистом, имеющим соответствующие познания, опыт и допуски. Конечно, ничего страшного при самостоятельном монтаже случиться не должно (прокладывать кабель — не АЭС обслуживать), но в таком случае крайне важно соблюдать все предписания и правила.

Читайте также: Как выбрать электродрель

Какой кабель нужен для проводки в квартире: выбираем материал

В продаже представлены два типа кабелей: алюминиевые и медные. Другие металлы распространены гораздо менее, и потому рассматриваться не будут. Если сравнивать медь и алюминий, то первый метал отличается большей прочностью, гибкостью, но стоит существенно дороже. Алюминий более доступен, но имеет меньшую прочность и электропроводность. Из-за этого кабели, сечением до 2,5 мм2, из алюминия вообще не производят. Точнее, китайцы могут делать и еще большие «чудеса», но никаким ГОСТ, ISO и другим стандартам такие творения соответствовать не будут, а их применение может быть оправдано лишь в низковольтных сетях.

Оптимальным решением для проводки в квартире своими руками является медный кабель. Он хоть и стоит дороже, но имеет лучшую проводимость, эффективнее отдает тепло при нагреве и проще монтируется. В местах соединений медь дает меньшие потери на сопротивление, так как ее оксидная пленка не так ухудшает контакт, как у алюминия. Да и паять скрутки на алюминии — задача непростая, требующая ограничения притока кислорода к месту пайки.

Читайте также: Перфоратор для дома: какой выбрать и на что обратить внимание при покупке

Проводка в квартире своими руками: расчет сечения кабеля

В первую очередь, следует привести схему, как рассчитать сечение кабеля самостоятельно для медных проводов, как более подходящих для проводки в квартире. Для удобства понимания и быстрого сравнения, результаты выведены в таблицу. Учитывая, что открытым способом проводку в жилых помещениях сейчас никто не монтирует, все значения приведены для скрытого монтажа (в трубках, гофрах, шахтах или штробах).

Аналогичная таблица (с поправкой на свойства материала) имеется и для алюминиевых кабелей. Однако, стоит повториться, если кабель покупается новый, и бюджет не сильно стеснен, лучше предпочесть медь.

Для того, чтобы рассчитать нагрузку, необходимо узнать мощность бытового оборудования, которое будет подключено к той или иной линии. Показатели в ваттах нужно разделить на 230 (напряжение), чтобы узнать силу тока, требуемого приборам. К примеру, чайник, мощностью 2,3 кВт (2300 Вт), и пылесос на 1,5 кВт (1500 Вт) вместе потребляют 16,5 А. Это значит, что сечение медного кабеля к розетке, в которую они включены, должно составлять не менее 2,5 мм2. Прокладывая проводку розеткам, учитывайте, какие приборы туда будут включены, а также берите запас около 50 % на всякий случай. То есть, если суммарная мощность позволяет использовать и кабель сечением 1,5 мм2, лучше проложить 2,5 мм2.

Основной кабель, идущий от щитка (счетчика), от которого будут ответвляться остальная проводка, желательно выбирать с большим запасом, на случай повышения энергопотребления в будущем. Чтобы рассчитать ток — сложите потребление всех приборов, которые могут быть включены в сеть одновременно, и разделите показатели в ваттах на напряжение в вольтах. К полученной цифре следует прибавить запас около 50 %. Как показывает практика, для квартиры достаточно основного медного кабеля, сечением 6 мм2, или алюминиевого 10 мм2. Для большого загородного дома может потребоваться 10 или 16 мм2, соответственно.

Выбор второстепенных кабелей, ответвляющихся от основного, определяет схема проводки в квартире, а также функциональность розеток. Желательно не особо экономить и везде подвести одинаковые жилы, но если бюджет ограничен — линии освещения можно запитать от недорогой медной жилы 1 мм2. Ведь современные светодиодные лампы потребляют очень мало электричества, всего десятки миллиампер.

Читайте также: Как выбрать и рассчитать светодиодное освещение

Как сделать проводку в квартире: важные нюансы

Проводка в квартире — вещь ответственная, поэтому важно обеспечить безопасность ее функционирования. При прокладке необходимо учитывать важные моменты. Перед работой стоит обесточить квартиру на щитке, чтобы исключить риск электротравмы. Также крайне желательно убедиться в отсутствии напряжения, проверив жилы отверткой-индикатором или мультиметром.

Места соединения. Места, где соединяются фрагменты кабеля, нельзя располагать в произвольном месте, например, посреди трубки. Запрещено вмуровывать в стену кабель, имеющий стыки. Все сочленения и ответвления, для удобства обслуживания и повышения безопасности, должны располагаться в специальных коробках.
Соединение кабелей. Нельзя соединять кабели простыми скрутками — это противоречит ПУЭ и правилам техники безопасности! В местах, где жилы просто скручены, контакт со временем ухудшается, что приводит к повышению сопротивления и перегреву. Особенно это актуально для соединений кабелей из разных металлов. Все стыки должны быть выполнены или с помощью специальных соединительных колодок, или качественно пропаяны под кислотой (иначе оксидные пленки могут мешать контакту).
Изоляция. Все места сочленений должны быть хорошо изолированы, для предотвращения КЗ. Для этого следует использовать термоусадочную изоляционную трубку, или ~~синюю~~ любую качественную изоленту.
Заземление. В старых домах при монтаже проводки нередко игнорировали потребность в заземлении, но если менять проводку самостоятельно — о нем обязательно нужно позаботиться. Для заземления можно использовать кабель меньшего сечения, но оно должно быть. В трехжильных кабелях заземляющая жила обычно имеет желто-зеленый цвет.

Читайте также: Как правильно выбрать генератор для дачи

Проводить все электромонтажные работы нужно в резиновых рукавицах, для профилактики электротравматизма. Не стоит спешить, так как допущенные в процессе монтажа ошибки — в будущем могут повлечь поражение током или спровоцировать пожар.

Сечение проводов в городской квартире

Какое сечение провода должно быть в квартире?

И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную. Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии. Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ. Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите.

В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения. Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

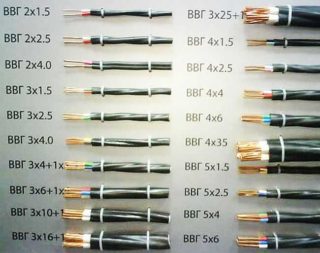

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. [три жилы (фаза, ноль, заземление) с сечением десять миллиметров квадратных каждая], защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм.кв. [пять жиль (три фазы, ноль, заземление) с сечением два с половиной миллиметра квадратных каждая], защитный автомат 25А

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Какое сечение и куда прокладывать

Провод для комнатного освещения, от разделительной коробки, прокладывать нужно отдельно от провода, к которому будут подключаться розетки, так как розетки будут потреблять больше электроэнергии и, соответственно, будут нагреваться. К ним подключаются приборы большей мощности.
Для стационарных электроприборов большой мощности провод нужно прокладывать отдельный и большего сечения. К таким приборам относятся электроплита, стиральная машина, электрическая духовка. Провод для них нужно выбрать сечением от 4 до 5 квадратных миллиметров. Также перед покупкой нужной проводки рассчитайте нужный метраж, чтобы проводов хватило, и ненужно было впоследствии их стыковать.

Теперь можно переходить к распределительным коробкам и отсечным автоматам. Распределительных коробок нужно столько сколько у вас в квартире помещений, для каждого по одной. Правильным будет, если вы от отсечного автомата проведёте провод отдельно в каждую распределительную коробку.
