Прозвонка резистора мультиметром: Как проверить резистор мультиметром? — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

Проверка сопротивления резистора при помощи мультиметра не выпаивая на плате

Автор Aluarius На чтение 7 мин. Просмотров 3.6k. Опубликовано 08.05.2020

Содержание

Что такое резистор и его основные признаки работоспособности

Цифровые мультиметры имеют много полезных функций. Одна из вещей, на которую способны цифровые мультиметры — это тестирование компонентов. Эта статья покажет вам, как использовать цифровой мультиметр для тестирования резистора.

Резисторы, как правило, представляют собой 2 клеммных компонента, основной целью которых является ограничение тока для других компонентов. Происходит падение напряжения между двумя клеммами и сопротивление можно рассчитать по закону Ома R = V / I; где R = сопротивление, V = напряжение и I = ток.

Виды встречающихся неисправностей

Чаще всего встречается такое:

• ошибочная или неправильная маркировка резисторов
• обрыв токоведущей поверхности резистора
• отслоение металлического колпачка от поверхности резистивного слоя
• обрыв цепи из-за чрезмерного температурного перегрева
• окисление выводов резистора
• короткое замыкание между выводами pезистоpа

Для того, чтобы диагностировать и предупредить их и используется мультиметр.

Проверка резистора на годность мультиметром

Рассмотрим такие вопросы как полярность резистора, как определить резистор на плате, как измерить его мультиметром, когда нужно подключать паяльник, как на замерения влияет переменный ток.

1. Подключите щупы к цифровому мультиметру. Подключите черный зонд к порту com (common), а красный зонд — к порту, помеченному символом Ома, который выглядит как перевернутая подкова. Для тех из вас, кто помнит греческий, символом Ом является греческая буква Омега. Этот цифровой мультиметр имеет банановые гнезда для разъемов порта. Другие цифровые мультиметры могут иметь винтовые клеммы или разъемы BNC.
2. Подсоедините зажимы типа «крокодил» к каждой клемме резистора. Наиболее распространенные резисторы имеют 4-х цветную полосу. Первые два цвета указывают значения, 3-я полоса указывает множитель, а 4-я полоса указывает % допуска значения резистора. Изображенный резистор красный (2), фиолетовый (7), оранжевый (х 1000) и золотой (5%). Этот резистор должен теоретически иметь значение 2700 Ом с допуском 5% от значения. Чем ниже значение допуска, тем лучше резистор.
3. Установите для цифрового циферблата мультиметра значение Ом (Омега). Некоторые менее дорогие цифровые мультиметры имеют настройки Ом с множителями (х 100, х 1000 и т. Д.). Показанный цифровой мультиметр является автоматическим выбором диапазона, поэтому множитель будет отображаться на экране вместе с показаниями, которые и позволят померить данные.
4. Возьмите показания цифрового мультиметра. Изображенный тест показывает значение 27,02 кОм. Следовательно, значение резистора составляет 2702 Ом. Это значение находится в пределах 5% отклонения от 2700 Ом. Резистор готов для вашего проекта.
5. Возьмите показания цифрового мультиметра. Этот резистор имеет цветовой код зеленый, коричневый, золотой и поэтому должен иметь значение 510 Ом. Цифровой мультиметр показывает 509 Ом. Тест цифрового мультиметра показывает хороший резистор.

Проверка сопротивления постоянного резистора

Одним из важных измерений, которое можно выполнить с помощью мультиметра, является измерение сопротивления. Мало того, что они могут быть сделаны для проверки точности резистора или проверки его правильной работы, но измерения сопротивления могут потребоваться и во многих других сценариях. Для должного качества мультиметр нужно правильно настроить. На самом деле есть много случаев, когда измерение сопротивления представляет большой интерес и важность. Во всех этих случаях мультиметр является идеальным испытательным оборудованием для измерения сопротивления, чтобы качественно выпаять плату.

Основы измерения сопротивления

Есть несколько простых шагов, необходимых для измерения сопротивления с помощью аналогового мультиметра:

1. Выберите измеряемый элемент: это может быть что угодно, где необходимо измерить сопротивление, и оцените, каким может быть сопротивление.
2. Вставьте щупы в необходимые гнезда. Часто у мультиметра будет несколько гнезд для щупов. Вставьте их или проверьте, что они уже находятся в правильных розетках. Как правило, они могут быть помечены как COM для общего, а другие, где знак омов виден. Обычно это сочетается с разъемом для измерения напряжения.
3. Обнулить счетчик: счетчик должен быть обнулен, чтобы получилось всё правильно замерить. Это делается путем плотного размещения двух датчиков вместе, чтобы дать короткое замыкание, и затем настройкой контроля нуля, чтобы дать показания нулевого сопротивления (отклонение полной шкалы). Этот процесс необходимо повторить, если диапазон изменяется.
4. Выполните измерение: с помощью мультиметра, готового к выполнению измерения, датчики можно наложить на предмет, который необходимо измерить. Диапазон может быть скорректирован при необходимости устранить неисправность.
5. Выключите мультиметр для проверки исправности. После измерения сопротивления целесообразно повернуть функциональный переключатель на диапазон высокого напряжения. Таким образом, если мультиметр снова используется для другого типа считывания, то никакого повреждения не будет, если он будет случайно использован без выбора правильного диапазона и функции, но проверять все равно нужно.

Проверка переменного резистора

Первое, на что следует обратить внимание — это то, что сам счетчик реагирует на ток, протекающий через тестируемый компонент. Высокое сопротивление соответствует низкому току, и стрелка измерителя располагается на левой стороне циферблата, а низкое сопротивление соответствует большему току, и стрелка измерителя отклоняется больше, поэтому она появляется на правой стороне циферблата. Если все выполнить правильно, резистор будет легко прозваниваться.

Как прозвонить резистор, чтобы понять, что он исправный или неисправный.

Основная идея заключается в том, что мультиметр подает напряжение на два датчика, и это приведет к течению тока в элементе, для которого измеряется сопротивление. Измеряя сопротивление, можно определить сопротивление между двумя датчиками мультиметра или другого элемента испытательного оборудования.

Аналоговые мультиметры хороши при измерении сопротивления, хотя следует отметить несколько моментов, касающихся того, как это делается.

Как проверить резистор мультиметром, не выпаивая на плате

Измерение сопротивления с помощью цифрового мультиметра проще и быстрее, чем измерение сопротивления с помощью аналогового мультиметра, так как нет необходимости обнулять счетчик. Поскольку цифровой мультиметр дает прямое показание измерения сопротивления, также не существует эквивалента обратного показания, найденного на аналоговых мультиметрах.

Проверка работоспособности резистора мультиметром:

1. Выберите измеряемый элемент: это может быть что угодно, где необходимо измерить сопротивление, и оцените, каким может быть сопротивление.
2. Вставьте щупы в необходимые гнезда. Часто цифровой мультиметр имеет несколько гнезд для щупов. Вставьте их или проверьте, что они уже находятся в правильных розетках. Как правило, они могут быть помечены как COM для общего, а другие, где знак омов виден. Обычно это сочетается с разъемом для измерения напряжения.
3. Включите мультиметр
4. Выберите необходимый диапазон. Требуется цифровой мультиметр и необходимый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечается как максимальное значение сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже, но близко к максимуму диапазона. Таким образом, можно сделать наиболее точное измерение сопротивления.

Не сложная схема для которой подойдет любой тестер. Цифровые мультиметры являются идеальными образцами испытательного оборудования для измерения сопротивления. Они относительно дешевы и они предлагают высокий уровень точности и общей производительности.

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Как и при любом измерении, при измерении сопротивления необходимо соблюдать некоторые меры предосторожности. Таким образом можно избежать повреждения мультиметра и сделать более точные измерения. Рассмотрим как проверить резистор, как узнавать его исправноть по внешним признакам, как узнать точные данные.

• Не забудьте убедиться, что тестируемая цепь не включена. При некоторых обстоятельствах необходимо измерять значения сопротивления, действительные в цепи. При этом очень важно убедиться, что цепь не включена . Мало того, что ток, протекающий в цепи, сделает недействительными любые показания, но если напряжение будет достаточно высоким, то возникший ток может повредить мультиметр.
• Убедитесь, что конденсаторы в тестируемой цепи разряжены. Любой ток, который течет в результате приведет их к изменению показаний счетчика. Кроме того, любые конденсаторы в цепи, которые разряжены, могут заряжаться в результате тока от мультиметра, и в результате может потребоваться короткое время для установления показаний.

Как измерить сопротивление, когда номинал неизвестен

Установка высшего порога при измерении сопротивления не так важно. В режиме омметра можно выбрать любой диапазон. Если прибор высветит «1», что означает бесконечный заряд, порог нужно повысить, пока на экране не высветится нужный результат. Таким нехитрым способом наличие или отсутствие номинала и вовсе стает несущественным.

Аналоговые мультиметры являются идеальными образцами испытательного оборудования для измерения сопротивления. Они относительно дешевы и предлагают достаточно хороший уровень точности и общей производительности. Они обычно обеспечивают уровень точности, который более чем достаточен для большинства рабочих мест.

алгоритм проверки неисправности, проверка переменного резистора

Простые и одновременно широко и часто используемые резисторы, в электрических схемах, являются популярными. Но какова вероятность их возгорания и причины выхода из строя?

Предлагаем разобраться во всех тонкостях работы данного аппарата и возможностях проверки исправности с помощью мультиметра.

Внешняя проверка

Начиная искать неисправность первым делом внимательно просмотрите плату. Для этого вам могут понадобиться лупа или, для плотной установки SMD компонентов, микроскоп.

Рассматривая схему важно уделить внимание зонам в которых цвет не естественный: желтые, черные, с сажей или нагаром участки.

Детали механического повреждения: разрыв или отсоединение говорят не только про локализацию поломки, но и возможные проблемы в обвязки компонентов.

К примеру транзистор, который взорвался может потянуть за собой и несколько компонентов с ним в обвязке.

Помните что желтизна может появится и от долгой работы прибора.

Помимо визуального анализа, стоит подключить обоняние, не бойтесь понюхать плату, если вдруг вы почувствуете не характерный запах гари или резины, что горела — это дополнительная улика неисправности.

Каждый почерневший элемент проверяйте, из возможных повреждений может быть обрыв, короткое замыкание или несовпадение номинала резистора с платой.

Бывает так, что визуальный анализ покажет очевидную неисправность, без применения различных приборов. Пример на фото:

Исследования на обрыв

Если в ваших руках прибор  с единицами измерения сопротивления доходят до десятков Ом, то их можно проверить с помощью обычной прозвонки или включить тестер в режим анализа с индикацией звука диодов.

Но прибор с сопротивлением больше ста кОм будет доступен для теста только некоторым прозвонкам.

Не торопитесь выпаивать элемент, не смотря что это СМД или выводной, для начала его можно проверить на подозрительном месте, прикрепив к нему две прищепки к необходимым выводам, и уже в безответном случае выпаивать и проверять заново на обрыв.

Важно помнить!

Что и с мультиметром и без него, при осмотре некоторые параллельно стоящие детали могут сбить вас с толку, оставив их на плате и не выпаивая, будете долго искать проблему. Рекомендуем выпаять и проверить наверняка.

Исследования на короткое замыкание

Другой вариант поломки — это коротнуло. При таком виде поломки советуем выбирать индикаторы со звуком, потому что прозвонка в некоторых высокоомных светодиодных случаях могут показать единицы в десятках кОм, без радикальных скачков.

Тогда как, по индикатору звука, а именно частоте его пищания, вы будете понимать о целостности. В точности исследования лидируют мультиметры и омметры.

Пошаговая инструкция для проверки на короткое замыкание:

• Измеряем соответствующим способом цепь и необходимые участки.
• Если в ходе прозвонки видно замыкание и нулевое сопротивление, выпаиваем данный элемент.
• Проверяем в цепи необходимый участок, если короткого замыкания нет, то вы нашли поломку, если остается замыкание, выпаиваем, пока короткое не уйдет.
• В то же время проверенные и исправные припаиваем обратно.
• Меняем тот после которого замыкание ушло.
• Заново проверяем схему на исправность.

Рассмотрим аналогичный сгоревший резистор, который оставил след на резисторах по соседству и тем самым их повредил.

Почерневший резистор не выдержал температуры, на соседних резисторах можно увидеть гарь и перегретую краску, поменявшую цвет. Вероятность повреждения части слоя резистора.

Пример использования мультиметра:

Номинал у резистора и его идентификация

Время диктует свои удобства в использовании мультиметра, в отличии от своего советского брата, который показывал номинал в буквенно-цифровом виде, пришла современная цветовая замена.

Теперь номинал можно распознать на бесплатных приложениях для андроида по цветовым полосам на выводном резисторе, можно использовать и специальные приборы, и схемы. После расшифровки маркеров гари можно изменить сопротивление на исправную работу.

Подсказка для проверки своими руками: режем окружности разных цветов и размеров, прокалываем и связываем их один к одному по центру от большого к малому, при совмещении окружностей определяем сопротивление.

В настоящее время резисторы из керамики также используют явную маркировку, где указывается сопротивление и мощность элемента.

Рассматривая СМД, можно увидеть интуитивно понятную схему.

Например маркировка «123»:

12 * 103 = 12000Ом = 12кОм

Вариации маркировки где символов 1,2,3 или 4.

Возможно и такое что при сгоревшем элементе не видно маркировку, попробуйте стереть с нее гарь пальцами или ластиком. При неудаче, попробуйте один из следующих вариантов:

• Поиск принципиальной электрической на схеме.
• Поиск идентичных цепей по соседству в каскаде. Такое встречается у микроконтроллеров на кнопках, где подтягивающие есть резисторы, индикаторы с ограничительным сопротивлением.
• Замер сопротивления участка, что уцелел.

В первых двух способах все просто. Рассмотрим третий.

Очистите деталь. Включите у мультиметра замером сопротивления (Ohm/Ω).

При благоприятном исходе, когда сгорело возле вывода, нужно просто измерить сопротивление в конечных точках резистивного слоя. Рассмотрим пример где можно измерить сопротивление или увидеть маркировку цветовых полос, которые не покрыты копотью:

Не отчаивайтесь если что сгорело и части не увидеть. Стоит умножить количество участков на этой длине сопротивления на тот небольшой участок, что уцелел.

Посмотрите внимательно здесь показано как щупы подключены к 5 доле от общей величины:

Соответственно все сопротивление будет равняться:

R измеренное * 5 = R номинальное

Посмотрите видео, где описан подобный случай с замером близким к оригинальному номиналу элемента, что сгорел:

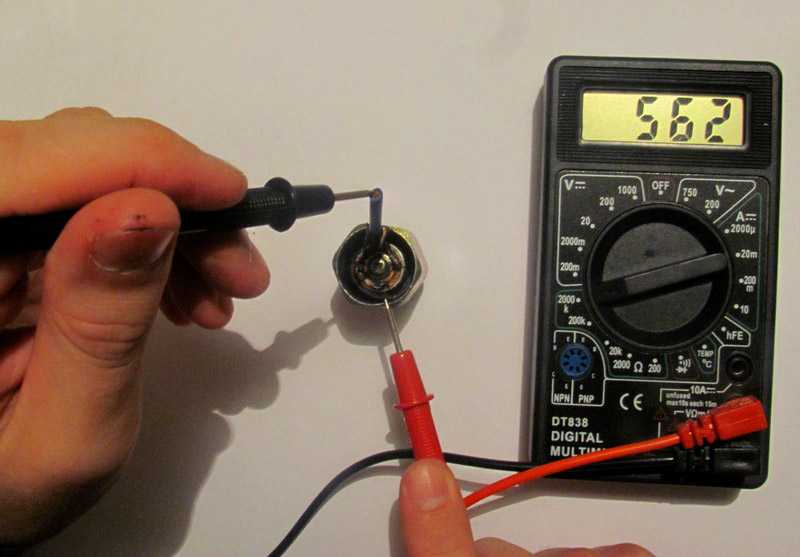

Исследуем переменный резистор и потенциометр

Явные различия между переменным резистором и потенциометром является регуляция, у первого — это от отвертка, у второго — рукоятка. Рассмотрим принципы работы и конструкции потенциометра.

Конструкция: резистивный слой и ползунок на трех ножках, ползунок присоединенный к третьей ножке скользящий по слою, и две ножки по краям являющимися концами резистивного слоя.

Полное сопротивление вычисляется по сопротивлению на крайних ножках. Соединяя одну из крайних ножек и среднюю, узнаем сопротивление на данный момент у движка относительно краев.

Чаще всего вы встретите проблему износа резистивного слоя когда ползунок теряет контакт на некоторых участках и сопротивление скачет до бесконечности, но как только ползунок возвращается на покрытый участок, все работает исправно.

Например когда вышли из строя старые колонки и при прокрутке ручки громкости иногда раздаются неприятные и неестественные звуки.

Рекомендуем использовать аналоговый мультиметр, который на своем экране заметит существующие дефекты при проверки потенциометра на плавность хода.

Существуют сдвоенные потенциометры, те которые имеют шесть выводов, из еще называют “стерео”, но принцип проверки тот же.

Посмотрите как проверяют потенциометр с помощью мультиметра:

Способы исследования резисторов на неисправность просты. Для реального результата рекомендуем пользоваться мультиметрами или омметрами, где есть несколько пределов измерений.

Помните что это главный прибор для проверки исправности электроники, с ним можно проверить дополнительно ток, напряжение, емкость и сделать другие измерения схем.

Неисправность может случится при внешней целостности, бывает от ухода от номинала сопротивления деталей. Сталкиваясь с разными случаями, могут быть и разные способы проверки, но принцип одинаков.

Мультиметр

— Проверка целостности резистора

спросил 7 лет, 6 месяцев назад

Изменено 2 года, 2 месяца назад

Просмотрено 33 тысячи раз

\$\начало группы\$

У меня вопрос новичка.

Я изучаю электротехнику и купил свой первый мультиметр. Он имеет функцию под названием «Проверка непрерывности». Я считаю, что этот тест предназначен для того, чтобы убедиться, что проводники, такие как провода и кабели, непрерывны и не разорваны, или, возможно, вы хотите найти правильную цепь.

Когда я проверяю резистор с помощью щупов мультиметра, я могу найти напряжение и ток, но когда я проверяю непрерывность цепи, измеритель не издает звуковой сигнал.

Как будто два конца резистора как-то не соединены. Я уверен, что это смехотворный вопрос для ветеранов электротехники, но почему мультиметр не регистрирует непрерывность через резистор? Что происходит в тесте непрерывности, чтобы он зарегистрировал положительный результат на непрерывность? Должна ли определенная величина напряжения, тока или, возможно, частоты быть одинаковой в цепи, чтобы счетчик считался непрерывным?

• резисторы
• мультиметр

\$\конечная группа\$

\$\начало группы\$

Функция непрерывности предназначена для подачи звуковой индикации сопротивления, которое меньше некоторого порогового значения.

Чтобы быть полезным, он будет спроектирован так, чтобы реагировать намного быстрее, чем дисплей, чтобы техник мог быстро «прожужжать» проводку и т. д., не дожидаясь, пока показания установятся, или даже не отрывая глаз от тестовых щупов. . Он специально разработан таким образом, чтобы напряжение не включало диоды, оно не реагировало на резисторы выше определенного значения и т. д., так что оно (обычно) реагировало только на достаточно надежное электрическое соединение.

Значения несколько различаются в зависимости от производителя, но вот выдержка из руководства к цифровому мультиметру Fluke 177:

Как видите, он имеет гистерезис и расширитель импульсов, что позволяет обнаруживать короткие перерывы. Это делается с помощью схемы, которая в основном работает параллельно с основной функцией АЦП. Некоторые вшивые дешевые счетчики имеют звуковой сигнал непрерывности, который зависит от ожидания результата АЦП, но они не очень полезны. Избегать!

\$\конечная группа\$

\$\начало группы\$

Вы правы насчет того, для чего нужен тест непрерывности: определение того, что два провода соединены. Это означает низкое сопротивление между ними. Так что попробуйте: проверяйте все меньшие и меньшие значения резисторов, пока ваш измеритель не покажет непрерывность. Это не особенно полезный результат, но он поможет вам понять, что делает ваш измеритель.

\$\конечная группа\$

\$\начало группы\$

Тестер непрерывности предназначен для проверки на прохождение/непрохождение. Если сопротивление слишком высокое, то предполагается размыкание и отсутствие звукового сигнала. Если сопротивление ниже заданного порога, считается, что соединение существует, и раздается звуковой сигнал.

\$\конечная группа\$

\$\начало группы\$

Диапазон непрерывности обычно имеет определенный порог сопротивления, при котором он считает провод замкнутым. Длинный медный провод может иметь сопротивление около 1 Ом, и вы, вероятно, могли бы ожидать, что этот порог будет около 100 Ом или около того; Я не знаю, каково типичное значение. Если ваш резистор имеет большее сопротивление, чем пороговое значение на вашем измерителе, то, даже если через него может протекать ток, измеритель не зарегистрирует непрерывность.

\$\конечная группа\$

\$\начало группы\$

Проверка непрерывности подает на цепь очень маленькое напряжение и проверяет, какой ток протекает через нее. Если ток больше нижнего предела (для проверки непрерывности вашего мультиметра), он подает звуковой сигнал. Например, у вас не может быть звукового сигнала при проверке диода, потому что на нем есть падение напряжения (около 0,7 В). Если вы измеряете сопротивление резистора менее 10 Ом, вероятно, вы услышите звуковой сигнал. Если вы проверите свой мультиметр DS, не составит труда указать максимальное сопротивление или падение напряжения, чтобы он издавал звуковой сигнал.

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Следует ли проводить проверку непрерывности при выключенном устройстве? Почему?

спросил 7 лет, 5 месяцев назад

Изменено 7 лет, 5 месяцев назад

Просмотрено 19 тысяч раз

\$\начало группы\$

Можно ли проверить электронную цепь, по которой протекает ток, с помощью мультиметра? Будет ли это иметь смысл или вред? Почему?

• тест
• непрерывность

\$\конечная группа\$

\$\начало группы\$

Проверка непрерывности аналогична упрощенному измерению сопротивления/ом. Вы знаете, как работает такое измерение? Основной метод заключается в подаче напряжения на резистор и измерении тока ИЛИ при подаче тока и измерении напряжения. Затем через R = V/I можно рассчитать сопротивление.

Теперь представьте, что вы измеряете резистор таким образом, но в то же время, когда вы измеряете, я подаю дополнительное напряжение или ток. Будет ли тогда измерение по-прежнему точным? Вот что происходит, когда вы выполняете проверку непрерывности на устройстве, которое все еще находится под напряжением. Теперь представьте, что я подаю 100 В постоянного тока, но ваш измеритель может работать только с 10 В в режиме проверки непрерывности. Что будет теперь?

\$\конечная группа\$

\$\начало группы\$

Такой тест совершенно бессмысленен и потенциально может повредить счетчик. Если вы хотите проверить непрерывность или сопротивление, отключите все источники питания и разрядите все накопившиеся источники энергии.

FakeMustache объяснил, что, говоря простым языком, измеритель ПОЛУЧАЕТ (обычно низкое) тестовое напряжение. Если вы подключаете его к чему-то, что уже запитано, вы соединяете два источника вместе, и измеритель не предназначен для работы с внешними источниками в режиме непрерывности или сопротивления (или емкости, или индуктивности, или любого другого пассивного режима).
