Как проверить транзистор мультиметром(тестером): биполярный, npn и другие

Обновлена: 31 Октября 2022 804 0

Поделиться с друзьями

Содержание статьи Что такое транзистор и зачем его проверять Как проверить мультиметром биполярный транзистор Как проверить мультиметром униполярный транзистор Часто задаваемые вопросы Перед использованием транзистора всегда рекомендуют проверять его исправность. Для этого применяют различные приборы, но наиболее удобный и точный – мультиметр, о котором мы подробно рассказали в одном из предыдущих материалов. А сейчас расскажем, как правильно проверять мультиметром транзисторы разных типов. Что такое транзистор и зачем его проверять Транзисторы – важные элементы электрических схем и плат приборов, потребляющих ток. Эта радиоэлектронная конструкция позволяет управлять потоком электричества в сети. Технически она представляет собой полупроводниковый триод с тремя контактами. Регулирующее действие прибора основано на переходе «электрон-дырка». В зависимости от конструкции и соответствующего принципа работы различают два типа транзисторов: Биполярный. Основан на двух каналах движения частиц, а области чередующейся проводимости могут располагаться двумя способами: «дырка – электрон – дырка» (PNP) или «электрон – дырка – электрон» (NPN). Различают также аналоговые (для обычной электротехники), цифровые (для электроники) и гибридные (для силовых систем, поэтому их также называют силовыми) модели биполярных транзисторов. Они имеют три вывода: коллектор, эмиттер и базу, представляющие собой длинные тонкие штыри, торчащие из корпуса устройства. Их обозначают буквами «К», «Б» и «Э» соответственно.  Униполярный. Его также называют полевым. Это более простая конструкция, в которой ток проходит только через один узкий канал. Измерение основано не на паре «электрон-дырка», а только на одном элементе из этой пары. Во время прозвона прибора внутри этого канала изменяется напряжение. Разница между входным и выходным значением характеризует состояние устройства. Устройство также имеет три вывода-штыря: сток (обозначается буквой «С» и соответствует в схемах прозвонки коллектору биполярной модели), исток («И», соответствует эмиттеру) и затвор («З», соответствует базе). Проверять транзистор лучше всякий раз перед тем, как встроить его в плату или схему. Это намного проще, удобнее и безопаснее, чем потом пытаться найти и устранить поломку в готовой, собранной электрической цепи или электронике. Прозвонить нужно и новые, только что купленные устройства, и изделия, извлеченные из оборудования или найденные среди старых запасов. Вполне реальны ситуации, когда в партии триодов, поставленной в магазин с завода электроники, имеется значительный процент брака. Как проверить мультиметром биполярный транзистор Биполярные транзисторы распространены больше полевых, поэтому особенно важно знать, как правильно проверить их перед эксплуатацией. Алгоритм прозвона устройств PNP-типа, представленных здесь как встречно подключенные диоды, следующий: Подключаем к мультиметру щупы. Для прозвона черный щуп нужно вставить в разъем COM (отрицательный полюс), а красный – в разъем «VΩmA» (положительный полюс). Выставляем регулятор на передней панели прибора в режим прозвонки или измерения сопротивления в пределах 2 кОм. Подносим черный щуп к выводу «Б», красный – к ножке «Э» транзистора. Если транзистор исправен, сопротивление перехода будет находиться в пределах от 0,6 до 1,3 кОм. Точно так же замеряем выводы «Б» (черный щуп) и «К» (красный щуп). Нормальный диапазон сопротивления перехода для этой пары тоже 0,6–1,3 кОм.  Если хотя бы в одном из этих двух замеров указанная величина будет меньше 0,6 кОм, транзистор неисправен. Тогда меняем щупы местами: красный вставляем в разъем COM, а черный – в «VΩmA» и повторяем замеры выводов транзистора. Если прибор исправен, сопротивление будет минимально.   Иначе на дисплее будет единица. Это значит, что прибор не может измерить значения такого уровня. В этом случае транзистор неисправен, применять его в текущем состоянии нельзя, он требует замены или, по возможности, ремонта. Аналогичным способом проверяют биполярные транзисторы NPN-типа, представленные здесь как обратно подключенные диоды. Важное отличие – только в подключении щупов. Сначала черный щуп подключают к разъему COM, а красный – к «VΩmA», черный щуп подносят к выводу «Э», а красный – к выводу «К». Затем меняют местами гнезда на мультиметре, подносят красный щуп к ножке «К», а черный – к ножке «Б». В обоих случаях об исправности триода говорит сопротивление в интервале от 0,6 до 1,3 кОм. Как проверить мультиметром униполярный транзистор Униполярные (полевые) транзисторы встречаются реже биполярных, но все равно полезно знать, как проверять их исправность. Для элементов, основанных на n-канале (электрон), применяют следующий алгоритм тестирования: Нужно подключить щупы, вставив их в разъемы мультиметра аналогично тому, как это описано для прозвона биполярного транзистора. Затем так же нужно выбрать режим прозвонки (только прозвонки, режим измерения сопротивления здесь не подойдет), повернув колесо регулятора на передней панели мультиметра. Черный провод подносят к ножке «С», а красный – к выводу «И» на транзисторе. Следует зафиксировать полученное показание. Затем красным щупом касаются вывода «З» (так мы частично открываем канал, по которому проходит ток), при этом в норме получается значение меньше, чем в первом случае. Далее проход необходимо закрыть. Для этого черным щупом касаются ножки «З», красным – вывода «И». Если транзистор исправен, мультиметр покажет исходное значение, зафиксированное после первого измерения. Если прибор сломан, второе значение будет таким же, как первое, или больше (частичного открытия не вышло), или третье будет отличаться в ту или иную сторону от первого (канал не закрылся). Этот же алгоритм используют, чтобы проверить полевые транзисторы, основанные на p-канале (дырка). Единственная разница в том, что в самом начале щупы на мультиметре нужно подключить наоборот: черный вставить в разъем «VΩmA», красный – в COM. Часто спрашивают, как проверить мультиметром IGBT-транзистор. Это другое название смешанной модели – разновидности биполярных устройств, сочетающих элементы аналоговых и цифровых конструкций. Для них актуален алгоритм полевых моделей, нужно только учитывать, что коллектору соответствует вывод «С» (сток), а эмиттеру – вывод «И» (исток). PNP-типы тестируют по схеме для n-канала, NPN-модели – как для p-канала. Часто задаваемые вопросы Как проверить транзистор на плате без выпаивания? Теоретически – по тем же алгоритмам, что и транзисторы, не включенные в схему или плату. Однако на практике без выпаивания прозвонить устройство очень трудно. Для полевых моделей такой возможности нет вообще – касаться прибора щупами вы можете, но показания будут некорректны. Биполярные транзисторы без выпаивания дают более адекватные значения, но и они нередко далеки от отражающих настоящее состояние прибора. Поэтому выпаивать транзистор, скорее всего, придется. Так что проверяйте исправность элементов до того, как вы встроите их в электрические схемы или платы. Как проверить транзистор большой мощности? Транзисторы большой мощности – как правило, биполярные гибридные (силовые). Их коллектор рассчитан на ток до 100 ампер, мощность таких устройств может достигать 100 ватт. Но в плане проверки исправности действует общий алгоритм для всех моделей биполярной конструкции, приведенный выше. Если вы ставите мультиметр в режим прозвонки, отличий нет никаких; если выбираете режим проверки сопротивления, следует выставить соответствующий максимальный уровень этого параметра, указанный в технической документации проверяемого транзистора.  Как проверить строчный транзистор? Строчный транзистор (строчной развертки) – один из важнейших элементов телевизоров, обеспечивающий формирование качественного изображения на экране. Технически это, как правило, биполярные конструкции PNP-типа, поэтому для их проверки подходит соответствующий алгоритм. Основная проблема в том, что строчный элемент обычно на момент поломки уже впаян в плату. Если выпаивать его очень не хочется, попробуйте прозвонить, как есть – возможно, значения все-таки окажутся корректными. В противном случае придется выпаивать транзистор строчной развертки из платы телевизора. Как проверить составной транзистор? Составная модель также называется транзистором Дарлингтона. Она состоит из двух элементов в общем корпусе. Мультиметром такую конструкцию проверить невозможно – вы можете касаться выводов щупами, но корректных значений вы не получите. Для прозвона составных транзисторов придется собрать простую электросхему из резистора, лампочки и самого проверяемого устройства. Если оно исправно, при подключении к базе положительного полюса лампочка загорится, если подключить отрицательный полюс – погаснет. Если что-то идет не по этому алгоритму, транзистор нуждается в замене. Дополнительное видео по теме: Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

типы, режимы и инструкции, разбивка

Содержание

• 1 Типы, классификация транзисторов
• 2 Проверка биполярного транзистора мультиметром в штатном режиме
• 3 Проверка транзисторов мультиметром: нештатный режим
• 4 Разбить биполярный транзистор на диоды
• 5 Проверка условных диодов, замещающих транзистор

Давайте займемся теорией, повремените убегать. Портал ВашТехник наряду с заумными сентенциями, рассчитанными быть понятыми профи, предоставит методику пяти пальцев. Не слышали? Просто, как пять пальцев. Сначала обсудим типы транзисторов, потом расскажем, что можно сделать при помощи мультиметра. Рассмотрим штатные гнезда hFE (объясним, что это такое), методику замещения схемы через соединение нескольких диодов. Расскажем, с чего начать. Поймете, как проверить транзистор мультиметром, или… Давайте, пожалуй, без «или». Приступим, чтобы твердо отличать МОП-транзистор от мопса, растолчем теорию.

Типы, классификация транзисторов

Избегаем исследовать дебри. Знайте простое правило: в биполярных транзисторах носители обоих знаков участвуют в создании выходного тока, в полевых – одного. Определение умников. Теперь работаем пальцами:

Устройство транзисторов

1. Транзисторы полевого типа выступают началом. Когда Битлз выходили на сцену, на замену вакуумным триодам стали приходить полупроводники. Если говорить кратко, p-n-p транзистор – два богатых положительными носителями слоя кристалла (кремний, германий, примесной проводимости). Проводя уроки физики, учитель часто рассказывал, как V-валентный мышьяк легировал решетку кремния, образуя новый материала. Добавим, что положительные p-области, отгорожены узкой отрицательной (n-negative). Как ком в горле. Узкий перешеек, называемый базой, отказывается пускать электроны (в нашем случае скорее дырки) течь в нужном направлении. Небольшой отрицательный заряд появляется на управляющем электроде, дырки коллектора (верхняя p-область на традиционных электрических схемах) больше не могут сдерживаться, буквально рвутся в сторону приложенного напряжения. Поскольку база тонкая, используя набранную скорость носители пролетают перешеек, уносятся дальше — достигая эмиттера (нижняя p-область), здесь увлекаются разностью потенциалов, создаваемой напряжением питания. Типичное школьное объяснение. Относительно небольшое напряжение управляющего электрода способно регулировать скорость сильного потока дырок (положительных носителей), увлекаемого полем напряжения питания. На этом построена техника. Навстречу дыркам движутся электроны, транзисторы называют биполярными.
2. Полевые транзисторы снабжены каналом любого типа проводимости, разделяющим области истока и стока (см. рисунок выше). Управляющий электрод называют затвором. Причем основной материал подложки, затвора противоположен каналу, истоку и стоку. Поэтому положительное напряжение (см. рисунок) запрет ход зарядам через транзистор. Плюс оттянет (в p-область) доступные электроны. Полевые транзисторы в электронике применяются намного чаще. На рисунке затвор электрически соединен с кристаллом, структура называется управляющим p-n переходом. Бывает, область изолирована от кристалла диэлектриком, в качестве которого часто выступает оксид. Чистой воды MOSFET транзистор, по-русски – МОП.

Схема проверки транзистора

При помощи мультиметра, в штатном режиме проверяются биполярные транзисторы. Если тестер поддерживает такую опцию, часто именуемую hFE, на лицевой панели смонтирован круглый разъем, поделенный вертикальной чертой на две части, где надписаны по 4 гнезда следующим образом:

1. B – база (англ. Base).
2. С – коллектор (англ. Collector).
3. E – эмиттер (англ. Emitter).

Гнезд для эмиттера два, чтобы учесть раскладку выводов корпуса. База может быть с края, посередине. Для удобства сделано. Нет разницы, в какое гнездо вставить ножку эмиттера биполярного транзистора. Пара слов, как пользоваться.

Проверка биполярного транзистора мультиметром в штатном режиме

Чтобы гнездо проверки биполярных транзисторов начало работать (вести измерения), переведем тестер в режим hFE. Откуда взялись буквы? h – касается категории параметров, описывающих четырехполюсник любого типа. Не важно знать, что подразумевает понятие – просто уясним: существует целая группа h-параметров, среди которых имеется один важный занимающимся электроникой. Называется коэффициентом усиления по току с общим эмиттером. Обозначается, h31 (либо строчной греческой буквой бета).

Цифровая мнемоника плохо воспринимается человеческим глазом, поэтому было решено (за рубежом, понятное дело), что F будет обозначать прямое усиление по току (forward current amplification), тогда как E говорит, что измерение велось в схеме с общим эмиттером (которая применяется учебниками физики для иллюстрации принципов работы транзисторов биполярного типа). Схем включения много, каждая обладает достоинствами, параметры можно охарактеризовать через h31 (некоторые другие, упомянутые справочниками). Считается, если коэффициент усиления в норме, радиоэлемент 100% работоспособен. Теперь читатели знают, как проверяется p-n-p транзистор или n-p-n транзистор.

h31 зависит от некоторых параметров, указываемых инструкцией мультиметра. Напряжение питания 2,8 В, ток базы 10 мА. Дальше берутся графики технической документации (data sheet) транзистора, профессионал знает, как найти остальное. При включении режима hFE, подсоединении ножек биполярного транзистора в нужные гнезда на дисплее появляется значение коэффициента усиления прибора по току. Потрудитесь сопоставить справочным данным, сделав поправку на режим измерения (если понадобится). Только звучит сложно, достаточно пару раз сделать самостоятельно, добьетесь результатов.

Проверка транзисторов мультиметром: нештатный режим

Допустим, вызывает сомнение исправность транзистора полевого типа. Известный русский вопрос в электронике присутствует. Начинают думать… м-да.

• Полевой транзистор отпирается или запирается определенным знаком напряжения. Обсуждали выше. Если помните, говорили, при прозвонке на щупах тестера небольшое постоянное напряжение. Будем использовать в наших тестах. Пока транзистор на плате, сложно сделать измерения, стоит изъять из привычного окружения, как можно применить нестандартные методики. Оказывается, если приложить на электрод отпирающее напряжение, за счет некоторой собственной емкости транзистора область зарядится, сохраняя приобретенные свойства. Допускается прозвонить электроды между истоком и стоком. Сопротивление порядка 0,5 кОм покажет: полевой транзистор работоспособен. Стоит закоротить базу с другими отводами, проводимость исчезнет. Полевой транзистор закрылся и годен.
• Биполярные транзисторы, полевые с управляющим p-n переходом проверяют гораздо проще. В первом случае применяется схема замещения элемента двумя диодами, включенными навстречу (или наоборот спинками). Подадим отпирающее напряжение (p – плюс, n – минус), получив на измерителе сопротивления номинал 500 – 700 Ом. Можно также звонить, пользуясь слухом. Недаром на шкале часто нарисован диод. Прозвонка используется для проверки работоспособности. Напряжения хватает открыть p-n-переход.

Подготовка к проверке транзистора

Временами схватишь руками составной транзистор. Внутри корпуса находиться несколько ключей. Используется для экономии места при одновременном увеличении коэффициента усиления (причем в десятки, тысячи раз, если речь шла о каскадной схеме). Устроен так транзистор Дарлингтона. В корпус зашит защитный стабилитрон, предохраняющий переход эмиттер-база от перегрузки по напряжению. Тестирование идет одним путем:

• Нужно найти подробные технические характеристика транзистора (составного элемента). При нынешнем масштабе компьютеризации не составит проблемы. Даже если изделие импортное. Обозначения на схемах понятные, термины не сложные. Параметр hFE расписали.
• Затем ведется изучение, выполняется анализ. Разбиение схемы на более простые составляющие. Если между переходами коллектора и эмиттера включен стабилитрон, логично начать проверку с него. В начальный момент транзистор заперт, ток мультиметра пойдет, минуя защитный каскад. В одном направлении стабилитрон даст сопротивление 500-700 Ом, в другом (если не пробьется) будет обрыв. Аналогично разобьем на части транзистор Дарлингтона, если имеете представление (обсуждали выше).

Режим прозвонки покажет цифры. Говорят, падение напряжения, по некоторым сведениям, номинал сопротивления. Потрудимся привести опыты, решая вопрос. Вызвонить известный по значению сопротивления, заведомо исправный резистор. Если на экране появится номинал в омах, думать нечего. В противном случае можно оценить заодно ток (разделив потенциал дисплея на номинал). Знать тоже нужно, пригодится в процессе тестирования. До начала работ рекомендуется хорошенько изучить мультиметр. Достаньте инструкцию из мусорной корзины, прочитайте.

Народ интересуется вопросом, можно ли проверить транзистор мультиметром, не выпаивая. Очевидно, многое определено схемой. Тестер просто прикладывает напряжения, оценивает возникающие токи. На основе показаний вычисляется коэффициент усиления, служа критерием годности/негодности. Попробуйте проверить полевой транзистор мультиметром из входящих в состав процессора! Отбрось надежду всяк сюда входящий. Не всегда можно прозвонить полевой транзистор мультиметром.

Разбить биполярный транзистор на диоды

Рисунок, представленный среди текста, демонстрирует схему замещения транзистора двумя диодами. Позволит рассматривать усилительный элемент, представив суммой двух независимых более простых. Не обладающих усилением, проявляющих нелинейные свойства (неодинаковость прямого/обратного включения).

Мощные транзисторы силовых цепей бессилен открыть скудными силами мультиметр. Поэтому для тестирования устройств применяются специальные схемы. Нельзя проверить биполярный транзистор мультиметром напрямую.

Проверка диода

Проверка условных диодов, замещающих транзистор

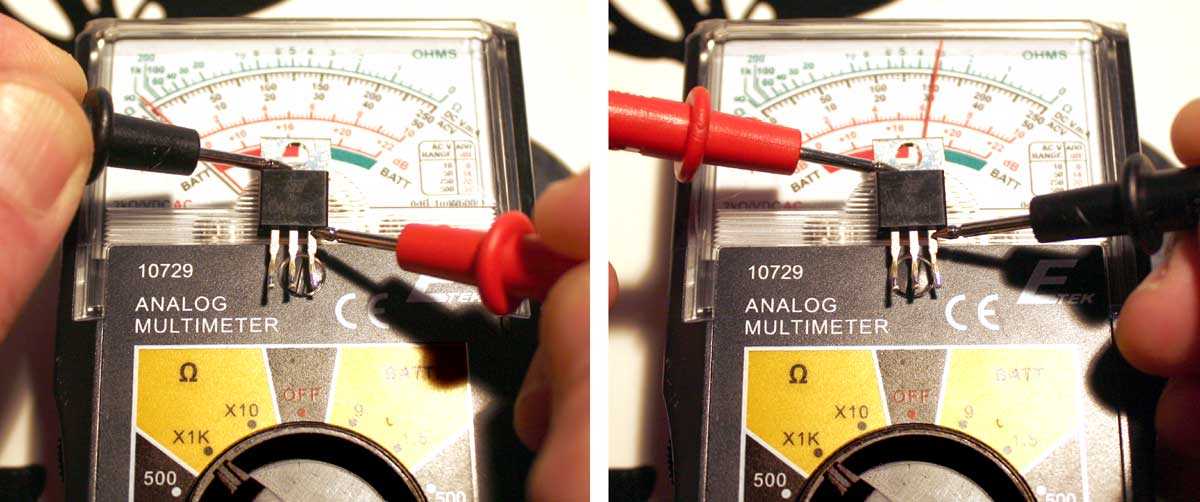

Методик несколько. Можно попробовать измерить сопротивление стандартной шкалой Ω. Красный щуп нужно прикладывать к p-области. Тогда дисплей мультиметра покажет цифру, меньшую бесконечности. В противоположном направлении результат будет нулевым. Мультиметр покажет обрыв. Нормальные результаты прозвонки диода.

Если пользоваться специальным режимом, экран показывает размер сопротивления в прямом направлении, обрыв (стандартно единичка в левом углу ЖК-экрана) в другом. Обратите внимание – рисунок содержит поясняющие надписи, куда прислонять щуп, получая открытый p-n переход. В обратном направлении прибор показывает обрыв.

Проверка транзисторов вольтметром

Неисправный транзистор иногда можно определить по его частично сгоревшему или деформированному виду, но чаще по отсутствию видимой индикации.

Один из подходов к устранению неполадок заключается в замене заведомо исправным компонентом, но это дорогостоящий путь. Кроме того, это ненадежно, потому что внешний дефектный компонент может мгновенно разрушить замену без видимых признаков. Разумной альтернативой является проверка транзистора. Обычный мультиметр может быстро выполнять внутрисхемные тесты, которые не являются полностью окончательными, но обычно предоставляют приемлемую информацию о годности/негодности, используя либо режим проверки диодов, либо омический режим.

Обычная процедура тестирования заключается в использовании цифрового мультиметра в диапазоне тестирования диодов с минимальным напряжением 3,3 В в течение d.u.t. (испытываемый диод). Сначала рассмотрим процедуру тестирования полевого МОП-транзистора в расширенном режиме (т. е. когда устройство не проводит ток, а на затвор подается 0 В, работая как переключатель). Подключите источник MOSFET к отрицательному выводу измерителя. (Держите МОП-транзистор за корпус или выступ, но не прикасайтесь к металлическим частям тестовых щупов какими-либо другими клеммами МОП-транзистора до тех пор, пока это не потребуется.) Прикоснитесь положительным выводом измерителя к затвору МОП-транзистора. Теперь переместите положительный зонд на «Слив». Вы должны получить низкое значение. Внутренняя емкость MOSFET на затворе теперь заряжена счетчиком, и устройство «включено».

Пока положительный провод счетчика все еще подключен к стоку, закоротите исток и вентиль. Затвор разряжается, и показания счетчика должны стать высокими, указывая на непроводящее устройство.

МОП-транзисторы, которые выходят из строя, часто вызывают короткое замыкание сток-затвор. Это может вернуть напряжение стока обратно на затвор, где оно подается (через резисторы затвора) в схему привода, что может привести к тому, что уровни напряжения и тока превысят пределы компонентов в этой секции. Перегрузка также повлияет на любые другие запараллеленные затворы MOSFET. Таким образом, лучше всего проверить цепи управления мертвых МОП-транзисторов. Чтобы избежать перегрузок, некоторые разработчики добавляют стабилитрон между истоком и затвором — стабилитроны выходят из строя, чтобы ограничить ущерб в случае отказа полевого МОП-транзистора. Другая тактика заключается в добавлении сверхминиатюрных резисторов затвора. Они имеют тенденцию открываться (как предохранитель) при перегрузке, отключая затвор MOSFET.

Другим частым отказом полевого транзистора является короткое замыкание сток-исток. Проверка омметром может подтвердить проблему. Подключите ворота устройства к терминалу источника. Если путь сток-исток исправен, приложение щупов омметра в одном направлении должно показать короткое замыкание. Другое направление должно измерять бесконечное сопротивление — или, по крайней мере, несколько мегаом. Измеряемый диодный переход представляет собой диод в корпусе полевого транзистора. Внутренний диод покажет катод на стоке для N-канального устройства и на истоке для P-канального устройства.

К сожалению, современные мультиметры используют низкое возбуждение для измерения сопротивления (1–2 В), чтобы гарантировать, что простое активное тестирование элементов цепи не повредит их. Проблема в том, что тестирование полевого транзистора с помощью одного только современного мультиметра становится проблематичным. Причина в том, что для включения большинства мощных полевых транзисторов требуется смещение напряжения затвор-исток не менее 4–5 В. Полевые транзисторы логического уровня могут включаться при напряжении от 0,3 до 1,5 В.

Простая схема, показанная здесь для N-канального полевого транзистора, помогает определить, правильно ли работает устройство в качестве переключателя. Мультиметр должен показывать достаточно низкое напряжение между точками 2 и 4. Измерение R 9 прибора0019 dsON начинается с удаления связи между точками 1 и 2, затем измерения между точками 2 и 4, чтобы получить приблизительное значение сопротивления на мультиметре.

Соединив точки 1 и 2 вместе, измерьте напряжение между точкой 2 и точкой 4, затем замкните точку 3 на точку 4. Вы должны увидеть изменение напряжения от низкого в первом тесте до фактического напряжения приложенной батареи (обычно 9 В). .

Вы можете определить наличие остаточной утечки между стоком и истоком, замкнув точки 3 и 4, а затем измерив напряжение на резисторе 100 кОм, питающем точку 1 от батареи. Тогда ток утечки в миллиамперах приблизительно равен (показания мультиметра в милливольтах)/(10 ⁴ ). Чтобы измерить номинальное пороговое значение V _gs (напряжение включения) полевого транзистора, закоротите точки 2 и 3, а затем измерьте напряжение между точками 2 и 4, как и раньше.

При проверке полевых МОП-транзисторов с p-каналом в расширенном режиме просто поменяйте полярность батареи и используйте ту же схему. Все полярности щупов мультиметра будут изменены на противоположные, но применяется та же процедура.

Теперь рассмотрим JFET. Проверка JFET в качестве диода (переход затвор-канал) с помощью омметра должна показать низкое сопротивление между затвором и истоком при одной полярности и высокое сопротивление между затвором и истоком при обратной полярности измерителя. Если измеритель показывает высокое сопротивление для обеих полярностей, затвор открыт. С другой стороны, если омметр показывает низкое сопротивление при обеих полярностях, переход затвора закорочен.

Теперь попробуйте проверить целостность канала сток-исток. Если вы знаете, какие клеммы на устройстве являются затвором, истоком и стоком, лучше всего соединить перемычкой между затвором и истоком, чтобы устранить накопленный заряд на емкости PN-перехода затвор-канал, который может удерживать полевой транзистор в замкнутом состоянии. защемленное состояние без подачи внешнего напряжения. Без этого шага любое показание измерителя целостности канала будет непредсказуемым, потому что заряд может накапливаться или не накапливаться соединением затвор-канал.

Хорошей стратегией является вставка выводов JFET в антистатическую пену перед тестированием. Проводимость пены создает резистивное соединение между всеми терминалами JFET. Это соединение гарантирует, что весь остаточный заряд, накопленный на PN-переходе затвор-канал, рассеивается, тем самым открывая канал для точной проверки непрерывности исток-сток.

Поскольку канал JFET представляет собой единый непрерывный кусок полупроводникового материала, обычно нет разницы между выводами истока и стока. Проверка сопротивления от истока к стоку должна дать то же значение, что и проверка от стока к истоку. Это сопротивление должно быть относительно низким (менее нескольких сотен Ом), когда напряжение PN-перехода затвор-исток равно нулю. Применение напряжения обратного смещения между затвором и истоком должно перекрыть канал и привести к более высоким показаниям сопротивления на измерителе.

Это подводит нас к биполярным транзисторам. Полезно помнить, что биполярный транзистор можно смоделировать как два диода, соединенных последовательно. Плавающие выводы обеспечивают две контрольные точки, а подключенные выводы представляют собой третью контрольную точку с отводом от центра. Эти два диода не будут работать как настоящий транзистор, потому что соединение с центральным отводом не является полупроводниковым переходом, а модель с двумя диодами не имеет трех отдельных кремниевых слоев, как в транзисторе. Тем не менее, подключение демонстрирует основную концепцию, связанную с тестированием транзисторов и идентификацией выводов.

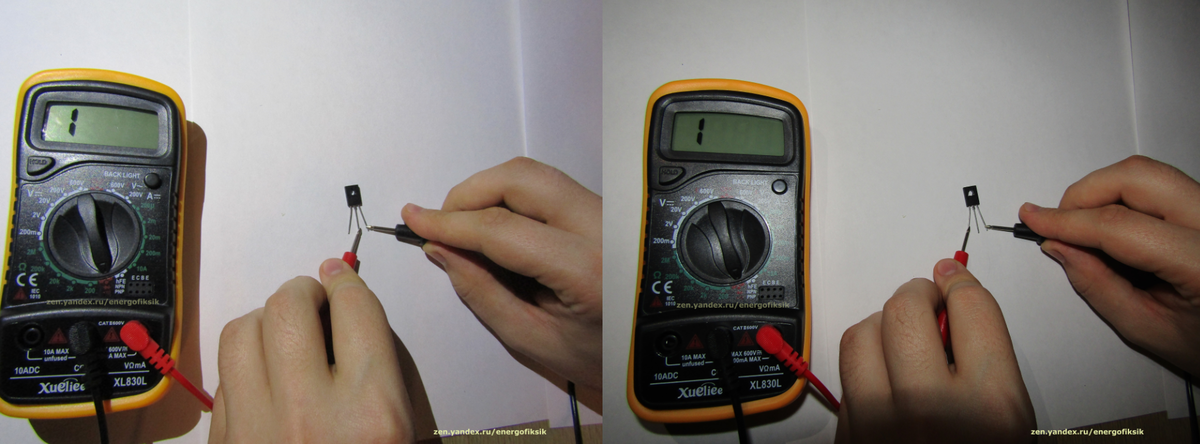

Для проверки транзистора с помощью мультиметра в режиме проверки диодов вставьте черный щуп в «Общий», а красный щуп в «Проверка диодов» или «Ом». Большинство производителей подключают красный цвет к положительной клемме внутренней батареи, но это может варьироваться, поэтому лучше всего проверить полярность с помощью второго мультиметра в режиме постоянного напряжения. Обычное испытательное напряжение составляет 3 В.

Естественно предположить, что центральный вывод на корпусе транзистора соединяется с базой, но это соглашение не является универсальным. Подсоедините черный щуп к базе. Кратковременно прикоснитесь красным щупом к эмиттеру и отметьте напряжение. Затем переключите красный щуп на излучатель. Если показания совпадают, пока все хорошо. Сняв черный щуп с основания и заменив его красным щупом, на короткое время прикоснитесь черным щупом к эмиттеру и коллектору.

Если предыдущие показания были высокими, а эти низкими, транзистор проходит статическое испытание. Если предыдущие показания были низкими, а эти высокие, транзистор также проходит статическую проверку. Если показания двух красных щупов не совпадают или показания двух черных щупов не совпадают при перепутывании щупов, транзистор неисправен.

Если база, эмиттер и коллектор неизвестны, подсоедините черный щуп к одному из выводов транзистора. По очереди кратковременно прикоснитесь красным щупом к каждому из оставшихся отведений. Если оба вывода показывают высокий уровень, черный щуп подключен к базе, транзистор NPN, и он исправен. Если показания двух других отведений отличаются, переместите черный щуп к другому отведению и прикоснитесь красным щупом к оставшимся отведениям. Повторяя тест с черным щупом, касающимся каждого из трех выводов по очереди, вы должны иметь высокое сопротивление, а транзистор либо плохой, либо PNP.
Удалите черный щуп и подключите красный щуп к одному из проводов. Затем прикоснитесь черным щупом по очереди к каждому из оставшихся выводов. Когда к каждому из проводов прикасаются и сопротивление становится высоким, красный провод подключается к базе, а транзистор является хорошим PNP-устройством.

Если вы получили два разных показания для двух отведений, переместите красный щуп к другому отведению и повторите проверку. Подключите красный щуп по очереди к каждому из трех проводов. Если два других вывода не дают таких же показаний при прикосновении к черному щупу, транзистор PNP неисправен.

Тесты мультиметра определяют, перегорел ли транзистор (открыт или закорочен), и дают приблизительную оценку способности транзистора к усилению. Но они не сообщают о реальных рабочих параметрах. Чтобы получить больше информации, следующим шагом является тестер транзисторов сервисного типа. Этот прибор выполняет три измерения для биполярных транзисторов: прямой ток (бета), ток утечки база-коллектор с открытым эмиттером и короткое замыкание между коллектором-эмиттером и базой. Измеряется H _fe , и транзистор считается исправным, если этот показатель превышает определенный уровень. Однако тест отклонит некоторые функциональные, но низкоуровневые H9.Транзисторы 0019fe .

Некоторые тестеры транзисторов сервисного типа могут проверять компоненты как в цепи, так и вне ее, и они способны идентифицировать неизвестные клеммы транзистора. Поскольку H _fe зависит от устройства, сервисные тестеры транзисторов могут давать ошибочные показания и не являются безошибочными.

Для высоконадежного, интуитивно понятного и удобного тестирования компонентов можно использовать осциллограф в сочетании со встроенным генератором сигналов осциллографа или с внешним автономным AFG. Конденсаторы, катушки индуктивности, биполярные транзисторы и кабели можно легко проверить и определить их номиналы. Сигнал от AFG подается на исследуемый компонент, и отклик отображается на осциллографе. Обычно выходной импеданс 50 Ом от AFG подается через Т-образное соединение на тестируемое устройство и на аналоговый вход осциллографа. Кроме того, выход AFG OUT подключен к входу Trigger IN осциллографа.

Лучшие тестеры транзисторов — это приборы лабораторного класса. Связанный инструмент — полупроводниковый индикатор кривой. Он содержит упрощенный осциллограф в дополнение к источникам напряжения и тока, которые пользователь применяет к тестируемому устройству. На вход тестируемого транзистора подается качающееся напряжение, а его выходной ток измеряется и отображается в виде графика на экране прибора. Пользователь может регулировать приложенное напряжение, его полярность и последовательное сопротивление. Когда на диод воздействует изменяющееся напряжение, отображаются различные параметры, такие как прямое напряжение, обратный ток утечки и обратное напряжение пробоя.

К входной цепи полевого транзистора можно приложить ступенчатое напряжение или к биполярному транзистору можно приложить ступенчатый ток. Результат позволяет определить коэффициент усиления транзистора или напряжения срабатывания тиристора. Чтобы оценить производительность транзистора, представленный ему импеданс («вытягивание нагрузки») можно систематически изменять. Вытягивание нагрузки применимо, когда изменение импеданса нагрузки вызывает отклонение центральной частоты колебаний от ее номинального значения.

Как проверить транзистор PNP с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Человеческий мозг состоит из почти 100 миллиардов клеток, называемых нейронами, — маленькие переключатели позволяют нам думать и вспоминать. Компьютеры также имеют миллиарды маленьких «мозговых клеток». Мы называем их транзисторами, и они сделаны из кремния — химического элемента, который обычно можно увидеть в песке. Одним из обычно упоминаемых транзисторов является PNP-транзистор.

Создать тест аналогового входа напряжения…

Включите JavaScript

Создать тестер аналогового входа напряжения для ПЛК

Содержание:

1. Знакомство с PNP-транзисторами: что это такое на самом деле?
2. Как устроен транзистор PNP?
3. Итак, как работает транзистор PNP?
4. Где вы обычно используете эти транзисторы PNP?
5. Как проверить транзистор PNP?
6. Заключительные мысли

Знаете ли вы, что транзисторы изменили электронику с тех пор, как более полувека назад они были созданы Уильямом Шокли, Уолтером Браттейном и Джоном Бардином? Но что это на самом деле и как они работают?

Знакомство с PNP-транзисторами: что это такое на самом деле?

Транзистор PNP представляет собой тип транзистора, в котором один материал n-типа легирован вместе с двумя материалами p-типа. Это устройство, управляемое током. Небольшое количество базового тока управляло как коллектором, так и эмиттером. Кроме того, два кварцевых диода соединены встречно-параллельно в PNP-транзисторе. Видите ли, диод эмиттер-база размещается слева от диода, а диод коллектор-база — справа.

Имейте в виду, что ток в отверстии состоит из носителей PNP-транзистора. Движение дырки создает ток внутри транзистора, а поток электронов создает ток в выводе транзистора.

Включается, когда через базу PNP-транзистора протекает небольшой ток. Ток транзистора PNP течет к коллектору от эмиттера.

Напряжение, необходимое для базы, коллектора и эмиттера транзистора, определяется буквой PNP-транзистора. В отличие от коллектора и эмиттера, база транзистора PNP всегда была отрицательной. Электроны также берутся с базовой клеммы. Ток, поступающий в базу, увеличивается до того, как он достигает концов коллектора.

Как устроен PNP-транзистор?

Обычно базовый и эмиттерный переходы смещены в прямом направлении. При этом базовый и коллекторный переходы смещены в обратном направлении. Бывший эмиттер притягивает к батарее электроны, в результате чего от эмиттера к коллектору течет ток.

Легированные полупроводники обычно видны в трех областях транзистора. С одной стороны коллектор, с другой эмиттер. База относится к средней области. Три компонента транзистора подробно описаны ниже.

• Коллектор

Это секция на противоположной стороне Излучателя, собирающая заряды. Когда мы говорим о коллекционировании, Коллекционер склоняется в противоположную сторону.

• База

База транзистора является центром, образующим два PN-перехода между коллектором и эмиттером. Переход база-эмиттер смещен в прямом направлении, что позволяет цепи эмиттера иметь низкое сопротивление. Коллекторная цепь имеет очень высокое сопротивление из-за обратного смещения перехода база-коллектор.

• Излучатель

Работа Излучателя заключается в передаче носителей заряда приемнику. В отличие от базы, он смещен в прямом направлении, чтобы обеспечить огромное количество носителей заряда.

Итак, как работает транзистор PNP?

Обратите внимание, что переходы базы и эмиттера смещены в прямом направлении. Таким образом, Излучатель проталкивает отверстия в области основания. Эмиттерный ток состоит из таких дырок. Эти электроны объединились с электронами, когда они переместились в основу N-типа или полупроводниковый материал.

База транзистора очень тонкая и не имеет дополнительных присадок. Следовательно, только ограниченное число дырок перемещается в слой объемного заряда коллектора. Здесь протекает течение.

Кроме того, обратное смещение используется для соединения области коллектор-база. Коллектор притягивает или собирает дырки, собранные вокруг области истощения, при воздействии отрицательной полярности. В результате этого увеличивается ток коллектора. ИС коллекторного тока позволяет пропускать весь ток эмиттера.

Где вы обычно используете эти транзисторы PNP?

Имейте в виду, что мы не будем перечислять все схемы, которые могут использовать транзисторы PNP. На самом деле это было бы совершенно невозможно, поскольку транзисторы PNP можно использовать по-разному, хотя в большинстве случаев транзистор NPN может быть предпочтительнее.

Ниже мы рассмотрим некоторые распространенные области применения PNP:

• Токовое зеркало высокого плеча или активная нагрузка
• Дополнительные конфигурации усилителя или драйвера, такие как выходные каскады класса AB и класса B
• Это также регуляторы с малым падением напряжения. Использование PNP-транзистора в качестве проходного элемента дает регулятору значительно меньшее падение напряжения. Это также увеличивает ток покоя
• , используемый приводом, когда одна сторона нагрузки заземлена. Эмиттер PNP подключен к напряжению привода, а другая сторона нагрузки подключена к коллектору. Эту конфигурацию мы называем переключателем верхнего уровня.

Как проверить транзистор PNP?

Перед проверкой транзистора убедитесь, что это действительно PNP-транзистор. Вот как вы можете это сделать:

Держите ваш мультиметр в положении диода и держите положительный провод на контакте 1 (эмиттер). Прикоснитесь отрицательным щупом к центральному контакту (базе), и вы заметите напряжение на измерителе. Прикоснитесь отрицательным щупом к центральному контакту (основание) относительно контакта 3 (коллектор). Вы также заметите напряжение на измерителе.

Напряжение будет отображаться, если положительный щуп измерителя присоединен к аноду, а отрицательный щуп к катоду. Это не покажет значение, если соединения поменялись местами.

Для проверки PNP-транзистора выполните следующие действия:

1. Установите цифровой мультиметр в режим измерения сопротивления или измерения непрерывности.

2. Мультиметр должен показывать непрерывность цепи, а показания должны совпадать с показаниями, полученными при проверке отдельного диода на клемме.

3. Подсоедините отрицательный провод к клемме эмиттера, а положительный провод подключите к клемме базы.
