Габаритные, установочные и присоединительные размеры ПМЛ контакторов

Исполнение 1

Контактор нереверсивный на номинальные токи 10,16,25,32 А

Тип контактора   Номинальный ток, А  Размеры, мм  Масса не более, кг
A B C а б
ПМЛ-1160М ПМЛ-1161М ПМЛ-1100 ПМЛ-1101 10 47 76 82 34/35 50/60 0,4
ПМЛ-1160ДМ ПМЛ-1161ДМ ПМЛ-1100ДМ ПМЛ-1101ДМ 16 47 76 87 34/35 50/60
ПМЛ-2160М ПМЛ-2161М ПМЛ-2100 ПМЛ-2101 25 57 86 95 40 48 0,57
ПМЛ-2160ДМ ПМЛ-2161ДМ 32 57 86 100 40 48
0,6

Размеры без предельных отклонений максимальные. Винты крепления контактора М4 - 4 шт.

Контактор нереверсивный на номинальные токи 40,50,63,80,100 А

 Тип контактора   Номинальный ток, А  Размеры, мм  Масса не более, кг
А В С а б
ПМЛ-3100 ПМЛ-3160М 40 77 129 116 40 100/110 1,35
ПМЛ-3160М1 50
ПМЛ-4100 ПМЛ-4160М 63
ПМЛ-4160ДМ 80 87 129 127 40 100/110 1,6
ПМЛ-5160ДМ 100

Размеры без предельных отклонений максимальные. Винты крепления контактора М6 - 3 шт.

Контактор реверсивный на номинальные токи 10,16,25,32 А

Тип контактора Номинальный ток, А Размеры, мм Масса не более, кг
А В С а
ПМЛ-1560М 10 105 78 82 95 0,9
ПМЛ-1561М
ПМЛ-1500
ПМЛ-1501
ПМЛ-1560ДМ 16 105 78 87 95
ПМЛ-1561ДМ
ПМЛ-2560М
25
125 90 95 111 1,4
ПМЛ-2561М
ПМЛ-2500
ПМЛ-2501
ПМЛ-2560ДМ 32 125 90 100 111
ПМЛ-2561ДМ

Размеры без предельных отклонений максимальные. Винты крепления контактора М4 - 4 шт.

Контактор реверсивный на номинальные токи 40, 50, 63, 80, 100 А

Тип контактора Номинальный ток, А Размеры, мм Масса, кг
А  В С а б
ПМЛ-3500М 40 165 129 116
50
90 2,9
ПМЛ-3560М 40
ПМЛ-3560М1 50
ПМЛ-4500 63
ПМЛ-4560М 63
ПМЛ-4560ДМ 80 165 129 127 57 96 3,3
ПМЛ-5560ДМ 100

Размеры без предельных отклонений максимальные. Винты крепления контактора М6 - 6 шт.

Контакторы нереверсивные на номинальные токи 125, 160, 250 А

Тип контактора Номинальный ток, А Размеры, мм  Масса, кг
А max В max С max P S Ф М
Н
L X Ga Ha
ПМЛ-5100 125 167 163 172 37 20 M6 147 124 107 15 80 110-120 4,6
ПМЛ-6100 160 167 171 172 40 20 M8 150 124 107 15 80 110-120 4,7
ПМЛ-7100 250 202 203 215 48 25 M10 178 147 141 15 96 110-120 6,6

Размеры без предельных отклонений максимальные. Винты крепления контактора М6 - 4 шт.

Контакторы нереверсивные на номинальный ток 400 А

Размеры без предельных отклонений максимальные. Винты крепления контактора М8 - 4 шт. Масса, кг - 7,2

Контакторы реверсивные на номинальные токи 125- 400 А

Тип контактора Номинальный ток, А Размеры, мм Масса,
А max  Ga Cmax Ha кг
ПМЛ-5500 125 350 330 182 115 9,8
ПМЛ-6500 160 350 330 182 115 10
ПМЛ-7500 250 450 430 225 120 14,3
ПМЛ-8500 400 485 485 232,5 180 16,3

Размеры без предельных отклонений максимальные.

Винты крепления контактора: М6 - 4 шт ПМЛ-5500, ПМЛ-6500, ПМЛ-7500; М8 - 4 шт ПМЛ-8500

Контакторы нереверсивные на номинальные токи 10, 16, 25, 32 А с управлением на постоянном токе

Тип контактора Номинальный ток, А Размеры, мм Масса не более, кг
 A B C a  b
ПМЛ-1165М 10 47 76 116 34/35 50/60 0,6
ПМЛ-1166М
ПМЛ-1165ДМ 16 47 76 122 34/35 50/60 0,6
ПМЛ-1166ДМ
ПМЛ-2165М 25 57
86
131 40 48 0,8
ПМЛ-2166М
ПМЛ-2165ДМ 32 57 86 138 40 48 0,8
ПМЛ-2166ДМ

Размеры без предельных отклонений максимальные. Крепление на 35-мм DIN-рейку или винтами М4 -2 шт.

Контакторы нереверсивные на номинальные токи 40, 50, 63, 80, 100 А с управлением на постоянном токе

Тип контактора Номинальный ток, А Размеры, мм Масса не более, кг
 В С H max
ПМЛ-3165М 40 75,5 20 171,8 2,43
ПМЛ-3165М1 50
ПМЛ-4165М 63
ПМЛ-4165ДМ 80 86 23,5 186 2,61
ПМЛ-5165ДМ 100

Размеры без предельных отклонений максимальные. Крепление на 75-мм DIN-рейку или винтами М6 -3 шт.

Контакторы реверсивные на номинальные токи 10, 16, 25, 32 А с управлением на постоянном токе

Тип контактора Номинальный ток, А Размеры, мм Масса не более, кг
 А  В С a
ПМЛ-1565М 10 105 76 116 95 1,2
ПМЛ-1566М
ПМЛ-1565ДМ 16 105 76 122 95 1,2
ПМЛ-1566ДМ
ПМЛ-2565М 25 125 86 131 111 1,7
ПМЛ-2566М
ПМЛ-2565ДМ 32 125 86 138 111 1,75
ПМЛ-2566ДМ

Размеры без предельных отклонений максимальные. Крепление на 35-мм DIN-рейку или винтами М4 - 4 шт.

Исполнение 2

Контакторы нереверсивные на номинальные токи 10, 16, 25 и 40 А и с уменьшенными весогабаритными показателями на номинальные токи 40 А

Тип контактора
Номинальный ток, А Размеры, мм Масса, кг
 А  В В1* H h2 h3max* l
ПМЛ-1101 10 35±0,3 45 65 79,7 9,2 111,2 71,8 0,32; 0,36*; 0,38**
ПМЛ-1161М
ПМЛ-1161ДМ 16 46 66 85 116,2 0,34; 0,38*; 0,4**
ПМЛ-2101 25 40±0,3 57 77 95 6,2 126,8 81,6 0,55; 0,57*; 0,6**
ПМЛ-2161М
ПМЛ-3160ДМ 40 101 132,7 0,6; 0,64*; 0,66**
ПМЛ-3161ДМ

Размеры без предельных отклонений максимальные. Винты крепления контактора М4 - 2 шт.

*Только для контакторов с ограничителями перенапряжений.

**Только для контакторов с приставками ПКБ.

Контакторы реверсивные на номинальные токи 10, 16, 25 А и с уменьшенными весогабаритными показателями на номинальные токи 40 А

 Тип контактора Номинальный ток, А Размеры, мм Масса, кг
А А1  B В1* Н Н1 Н2* max l
ПМЛ-1501 10 35,5 24,5 104 144,5 86 9,2 111 79 0,68; 0,76*; 0,74**
ПМЛ-1561М
ПМЛ-1561ДМ 16 106 146,5 89 116 79,5 0,72; 0,8*; 0,78**
ПМЛ-2501 25 40,5 31,5 128,5 168,5 103 6,2 127 93 1,21; 1,31*; 1,27**
ПМЛ-2561М
ПМЛ-3561ДМ 40 86 133 101,6 1,33; 1,41*;1,39**

Размеры без предельных отклонений максимальные. Винты крепления контактора М4 - 4 шт.

*Только для контакторов с ограничителями перенапряжений.

** Только для контакторов с ограничителями перенапряжений.

Контакторы в оболочке.

Контакторы нереверсивные в оболочке на номинальные токи 10, 16, 25 А



Тип контактора Номинальный ток, А Размеры, мм Масса, кг
А А1 В L Н Н2
ПМЛ-1110 10 140,5 46,5 89 161 117,5 18,5 0,8
ПМЛ-1140
ПМЛ-1110Д 16 165,5 52,5 102 186 135 19,5  1,1
ПМЛ-1140Д
ПМЛ-2110 25
ПМЛ-2140

Размеры без предельных отклонений максимальные. Винты крепления контактора М5 - 2 шт.

Контакторы нереверсивные в оболочке на номинальные токи 40, 63 А.

Контакторы реверсивные на 40 А с уменьшенными весогабаритными показателями без реле в оболочке

Тип контактора Номинальный ток, А Размеры, мм Масса, кг
 A А1 А2 А3 Н1 Н2
ПМЛ-3110 40   35 61 35 31,5 31,5 2,8
ПМЛ-3110Д 2,0
ПМЛ-3140 2,8
ПМЛ-3140Д 2,0
ПМЛ-4110 63 42,5 42,5   42,5   44,5 2,8
ПМЛ-4140

Размеры без предельных отклонений максимальные. Винты крепления контактора М5 - 2 шт.

Контакторы реверсивные на номинальные токи 10, 16, 25 А в оболочке

Тип контактора Номинальный ток, А Размеры, мм Масса, кг
 А А1  B  L Н h3
ПМЛ-1511 10 261 46,5 124 281 127,5 18,5 2,0
ПМЛ-1541
ПМЛ-1511Д 16 52,5 144 19,5 2,6
ПМЛ-1541Д 2,5
ПМЛ-2511 25 2,6
ПМЛ-2541 2,5

Размеры без предельных отклонений максимальные. Винты крепления контактора М5 - 2 шт.

Контакторы реверсивные ПМЛ-3510, ПМЛ-3540, ПМЛ-4510, ПМЛ-4540 на номинальные токи 40 и 63 А без реле в оболочке

Винты крепления контактора М5 - 4 шт. Масса, не более, кг - 5,7

Специальные контакторы.

Специальные контакторы на номинальные токи 25, 40 А

Тип контактора Номинальный ток, А Размеры, мм Масса, кг Примечание
 L Н
ПМЛ-2161МК 25 140 max 127 max 0,65 12,5 кВАр
ПМЛ-3161ДМК 40 130 max 135 max 0,70 25,0 кВАр

Размеры: без предельных отклонений максимальные. Винты крепления контактора М4 - 2 шт.

Специальные контакторы на номинальные токи 63 и 80 А

Тип контактора  Номинальный ток, А Размеры, мм Масса, кг Примечание
L B Н
ПМЛ-4160МК 63 180 max 76 150 max 1,5 40 кВАр
ПМЛ-4160ДМК 80 195 max 85,5 160 max 1,6 50 кВАр

Размеры без предельных отклонений максимальные. Винты крепления контактора М6 - 3 шт.

Контакторы нереверсивные на номинальные токи 10 и 25 А с управлением на постоянном токе

Тип контактора Номинальный ток, А Размеры, мм  Масса, кг
А В Н max  h2  L
ПМЛ-1165М 10 35,5 45 114 9,2 72 0,6
ПМЛ-1166М
ПМЛ-2165М 25 40,5 57 130,2 6,2 81,5 1,0
ПМЛ-2166М

Размеры без предельных отклонений максимальные. Крепление на рейку винтами М4 - 2 шт.

Контакторы реверсивные на номинальные токи 10 и 25 А с управлением на постоянном токе

Тип контактора Номинальный ток, А Размеры, мм Масса, кг
 A А1  B Н max Н1 L
ПМЛ-1566М 10 35,5 24,5 104,2 115 9,2 79 1,3
ПМЛ-1565М
ПМЛ-2566М 25 40,5 31,5 128,5 130,2 6,2 93 2,0
ПМЛ-2565М

Размеры без предельных отклонений максимальные. Крепление на рейку винтами М4 - 4 шт.



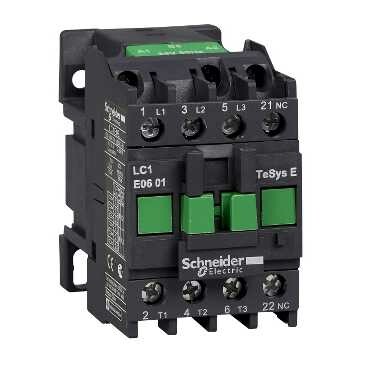

Магнитные пускатели, контаткоры -описание, характеристики, отличия. Классификация магнитных пускателей

Пускатели и контакторы – устройства, предназначенные для дистанционного замыкания и размыкания цепи, при подаче управляющего напряжения на магнитную катушку управления. После подачи напряжения на электромагнитную катушку, цепь замыкается, после отключения напряжения, основная цепь размыкается. Сфера использования включение, выключение  электродвигателей, насосов, вентиляторов и иных потребителей электрического тока..

Чем пускатель отличается от контактора – на данный момент единого мнения по этому поводу нет. На наш взгляд основное отличие в наличии теплового реле. Если есть тепловое реле  устройство относим к классу пускателей, без реле - контакторов. Так как большинство контакторов в процессе эксплуатации могут быть доукомплектованное тепловым реле, то разница небольшая. Второй вариант – назначение устройства, пускатели служат для управления электродвигателей и электропривода (насосы, вентиляторы), контакторы для управления включением и выключением прочего оборудования

Классификация  и основные характеристики магнитных пускателей.

  • Номинальный ток главных контактов – величина тока, на которую рассчитан контактор для электродвигателя,  работающего в режиме работы АС3. То есть,  нам необходим пускатель для электродвигателя мощностью 7,5  кВт напряжением 380В,  выбирается контакторы второй величины Если этот электродвигатель работает в режиме работы АС4, для которой характерны частые пуски остановы, затянутые пуски под нагрузкой, то рекомендуется использовать пускатель на величину больше.
  • Номинальное напряжение – величина напряжения на которую рассчитан корпус электромагнитного пускателя.
  • Напряжение управляющей катушки – величина и тип управляющего напряжения катушки.
  • Класс износостойкости пускателя - количество циклов срабатывания гарантированное производителем при режиме работы AC3. В настоящий момент большинство пускателей  импортных пускателей производятся с классом износостойкости А, из отечественных производителей:
    • ОАО «Уралэлектро» производит контакторы КМД (аналог ПМ 12) с классом износостойкости А
    • ПМ12 КЗЭА производит по умолчанию с классом износостойкости В.
    • Пускатели ПМЛ производства ОАО «НПО Этал» производятся с классом износостойкости Б.
  • Количество вспомогательных контактов сигнализации - вспомогательные контакты переключения, которые необходимы для встраивания контакторов в систему автоматизации, НО –нормально открытые, контакт разомкнут при разомкнутой цепи, с замыканием контакта во время срабатывания магнитной катушкой. НЗ при разомкнутой цепи контакты соединены.
  • Степень защиты контакторов – показатель защиты пускателя, контактора от проникновения взвешенных частиц и попадания влаги.
    • IP00 - устройство не защищено от попадания пыли и влаги
    • IP20 - на пускателе при вводе проводников установлены сальники, предохраняющие от попадания пыли, от влаги не защищено
    • IP54 - контактор расположен в корпусе, защищающего пыльной воздуха, и направленных струй воды Зачастую на таких корпусах встроены кнопки «пуск» «стоп» и индикаторная лампа работы.

Пускатели –«звезда  треугольник»  обеспечивает включение электродвигателей путем включения питания по схеме звезда, с переходом на треугольник, что уменьшает пусковые токи, и защищает электрооборудование и кабеля от больших пусковых токов. При частом включении двигателей обеспечивает экономию электроэнергии

Дополнительные устройства

  • Тепловое реле РТТ, РТЛ, РТЛУ – устанавливается на контакторы, пускатели  и обеспечивает защиту электродвигателя от токов перегрузки и перекоса фаз.
  • Промежуточные реле РПЛ, РПЛУ – устанавливаются на монтажную панель и служат дополнительным управляющим устройством для работу контакторов
  • Дополнительные контактные основания ПКЛ ПКЛУ, – устанавливаются на корпус и служат для увеличения вспомогательных контактов
  • Ограничители напряжения  (варисторы и RC цепочки) для защиты микроэлектроники от бросков напряжения.
  • Приставки времени ПВЛ – предназначены для задержки выключения, выключения пускателя, контактора после подачи управляющего сигнала на контакты магнитной катушки.

Магнитный пускатель Пме-211.Технические характеристики.

Для включения однофазной нагрузки небольшой мощности используют тумблеры, кнопки, переключатели, контактная система которых приводится в движение механически и рассчитана на небольшие по величине токи. Чтобы запускать и останавливать трехфазную нагрузку, требуется такой электрический аппарат, который бы осуществлял одновременную подачу напряжения на все полюса электроприемников, оперативное отключение от питающей сети, гашение электрической дуги при больших фазных токах и др.  Одним из таких устройств является магнитный пускатель, чаще всего используемый для управления асинхронными двигателями, электронагревательными  установками (калориферы, электрокотлы) и различными трансформаторов небольшой мощности, осветительными сетями и прочим электрооборудованием. Рассмотрим как устроен, приводится в действие и подключается к сети магнитный пускатель серии ПМЕ-211.



Устройство магнитного пускателя

Замыкать и размыкать силовые контакты помимо механического воздействия можно еще при помощи электрического привода. Достаточно простым и распространенным устройством является электромагнит. Важнейшей его способностью является притягивание металлических предметов при протекании электрического тока по его катушке с сердечником, а при отсутствии тока — отпускать. Таким образом, электромагнит обладает способность преобразовывать электрическую энергию в механическую. Если объединить в одном корпусе катушку с сердечником, подвижную притягивающую часть с возвратной пружиной и силовые контакты, то получится готовый коммутационный аппарат. По такому принципу работают все электромагнитные реле, контакторы и пускатели. Хотя принцип работы у них одинаков, но конструктивно они различаются.







Разборный корпус состоит из трех частей. Верхняя часть-крышка закрывает силовые контакты и осуществляет гашение электрической дуги при коммутациях. Изготавливается из пресс материала содержащего асбест. Кроме того, на крышке указываются технические характеристики пускателя такие, как серия, номинальное напряжение втягивающей катушки, обозначение клемм силовых контактов и др.

На средней части закреплены неподвижные силовые и блокировочные контакты, а также подвижные на траверсе с якорем.

И третья, основание, в которой размещена втягивающая катушка с сердечником. Разборный корпус отлит из карболита – фенолформальдегидной смолы с разными минеральными и органическими наполнителями. Этот тип диэлектрика обладает высокой теплостойкостью, трудной возгораемостью.

Рассмотрим более подробно все элементы магнитного пускателя ПМЕ-211.





Магнитопровод. Сердечник и якорь выполнены в виде Ш-образного разъединенного магнитопровода. Как и любая другая магнитная система для переменного тока состоит из листов электротехнической стали, изолированных друг от друга, чтобы уменьшить вихревые токи. Во избежание ударов при включении и сильных вибраций при работе магнитного пускателя ПМЕ-211 места соприкосновения якоря и сердечника отшлифованные и ровные, а на крайних стержнях дополнительно установлены короткозамкнутые витки из немагнитного материала.



Силовые и блокировочные контакты выполнены в виде прямоугольных пластин различной формы и толщины из латуни с напайками из технического серебра. Использование сплавов с этим драгоценным металлом обусловлено стойкостью к действию электрической дуги и механическим ударам при включении и отключении магнитного пускателя. Содержание технического серебра в ПМЕ-211 составляет 10-11 грамм.

На втягивающих катушках всегда указывается номинальное напряжение, а на магнитных пускателях различных марок еще дополнительно пишется марка, диаметр провода и количество витков. Чем на большее по величине напряжение рассчитана катушка, тем выше количество витков и активное сопротивление ее провода. Если на катушку подать напряжение выше или ниже ее номинального значения (380 В вместо 220 В и наоборот), то это приведет к ненормальной работе магнитного пускателя (громкий треск при взаимодействии якоря и сердечника, не срабатывание магнитного пускателя и др.) и выходу катушки из строя.

Ни в коем случае нельзя подавать номинальное напряжение на втягивающую катушку отдельно от магнитопровода, так как в этом случае магнитный поток будет замыкаться на витки катушки, что повлияет на увеличение протекающего по ней тока  и катушка «сгорит».

Магнитный пускатель работает по следующему принципу. При подаче переменного напряжения на катушку в ней начинает протекать переменный электрический ток, который, в свою очередь, создает магнитный поток в сердечнике и якоре, преодолевая сопротивление воздушного зазора. В результате, намагниченный якорь притягивается к сердечнику, замыкая силовые и блокировочные контакты пускателя!



Технические характеристики магнитного пускателя ПМЕ-211-УХЛ4В

Основные технические характеристики пускателя приводятся на табличке пускателя либо  на верхней крышке.

  • переменное напряжение катушки магнитного пускателя: 220 В, 380 В;
  • номинальное напряжение и ток силовой цепи: при 380 В — 25 А, при 660 В – 14 А;
  • номинальная мощность подключаемого электродвигателя: не более 11 кВт;
  • климатическое исполнение УХЛ4 и износостойкость категории В;
  • крепление корпуса с помощью винтов;
  • установлены 2 замыкающих и 2 размыкающих блокировочных контакта.



Совместно с магнитными пускателями могут использоваться тепловые реле марки РТТ соответствующей величины для защиты силового оборудования от продолжительных перегрузок и от обрыва фаз!

Для изменения вращения ротора электродвигателя используются реверсивные магнитные пускатели, представляющие собой два пускателя одной серии, закрепленных на одном основании, электрически соединенных, имеющих электрические и механические блокировки, предотвращающих одновременное включение обоих пускателей.

На электрических принципиальных схемах магнитные пускатели обозначаются следующим образом:



Расшифровка магнитных пускателей

Все используемые магнитные пускатели отличаются друг от друга по номинальному току, по наличию и отсутствию тепловых реле (защита от перегрузок), по климатическому исполнению, габаритным размерам и другим параметрам.

ПМЕ- Х1 Х2 Х3 Х4 Х5, где

ПМЕ — серия магнитного пускателя

Х1 – номинальный ток: 1- 10А, 2 – 25А.

Х2- исполнение по степени защиты:

0 – IP00;

1 – IP30.

Х3 – исполнение пускателей по назначению и наличию теплового реле:

1-нереверсивный пускатель без теплового реле;

2-нереверсивный с тепловым реле;

3-реверсивный без теплового реле;

4-реверсивный с тепловым реле;

Х4 – климатическое исполнение: У3, УХЛ4.

на Ваш сайт.

Лекция № 12 Контакторы и магнитные пускатели

Контактор – это электрический аппарат, предназначенный для коммутации силовых электрических цепей. Замыкание или размыкание контактов контактора осуществляется под воздействием электромагнитного привода.

Контакторы постоянного тока предназначены для коммутации цепей постоянного тока и, как привило, приводятся в действие электромагнитом постоянного тока.

Контакторы переменного тока предназначены для коммутации цепей переменного тока. Электромагниты этих контакторов могут быть как переменного, так и постоянного тока.

Категории применения современных контакторов и параметры коммутируемых ими цепей подразделяют:

Для контакторов переменного тока (табл.12.1):

  • АС-1 – активная или малоиндуктивная нагрузка.

  • АС-2 – пуск электродвигателей с фазным ротором, торможение противовключением.

  • АС-3 – пуск электродвигателей с КЗ ротором. Отключение вращающихся двигателей при номинальной нагрузке.

  • АС-4 – пуск электродвигателей с КЗ ротором, Отключение неподвижных или медленно вращающихся электродвигателей. Торможение противовключением.

Для контакторов постоянного тока (табл. 12.2):

  • ДС-1 – активная или малоиндуктивная нагрузка.

  • ДС-2 – пуск электродвигателей постоянного тока с параллельным возбуждением и их отключение при номинальной частоте вращения.

  • ДС-3 – пуск электродвигателей с параллельным возбуждением и их отключение при неподвижном состоянии или медленном вращении ротора.

  • ДС-4 – пуск электродвигателей с последовательным возбуждением и их отключение при номинальной частоте вращения.

  • ДС-5 – пуск электродвигателей с последовательным возбуждением и отключение неподвижных или медленно вращающихся двигателей, торможение противотоком.

Таблица 12.1

Контакторы переменного тока

Категория

приме-

нения

Режим нормальных коммутаций

Включение

Отключение

Коммутируемый

ток, А

Напряжение,

В

Коммутируемый

ток, А

Напряжение,

В

АС-1

0,95

0,95

АС-2

0,65

0,65

АС-3

0,35

0,35

АС-4

0,35

0,35

Категория

приме-

нения

Режим редких коммутаций

Включение

Отключение

Коммутируемый

ток, А

Напряжение,

В

Коммутируемый

ток, А

Напряжение,

В

АС-1

0,95

0,95

АС-2

0,65

0,65

АС-3

0,35

0,35

АС-4

0,35

0,35

Номинальный ток контактора представляет собой ток, который можно пропускать по замкнутым главным контактам в течение 8 ч без коммутации, причем превышение температуры различных частей контактора не должно быть больше допустимого.Номинальный рабочий ток контактора - это допустимый ток через его замкнутые главные контакты в конкретных условиях применения.

Номинальным напряжением называется наибольшее напряжение коммутируемой цепи, для работы при котором предназначен контактор.

Таблица 12.2

Контакторы постоянного тока

Категория

применения

Режим нормальных коммутаций

Включение

Отключение

Коммутируемый

ток, А

Напряжение, В

Пост. времени, мс

Коммутируемый

ток, А

Напряжение, В

Пост. времени, мс

ДС – 1

1

1

ДС – 2

2

7,5

ДС – 3

2

2

ДС - 4

7,5

10

ДС - 5

7,5

7,5

Категория

приме-

нения

Режим редких коммутаций

Включение

Отключение

Коммутируемый

ток, А

Напряжение, В

Пост. времени, мс

Коммутируемый

ток, А

Напряжение, В

Пост. времени, мс

ДС – 1

-

-

-

-

-

-

ДС – 2

2,5

2,5

ДС – 3

2,5

2,5

ДС - 4

15

15

ДС - 5

15

15

Контакторы подразделяются :

  • по роду тока главной цепи: постоянного тока, переменного тока, постоянного и переменного токов;

  • по роду тока цепи управления: с управлением постоянным током, с управлением переменным током;

  • по числу главных полюсов: от одного до пяти;

  • по номинальному току главных цепей: на токи 4, 6,5, 10, 16, 25, 40, 63, 100, 160, 250, 400, 630, 1000; (2500) А;

  • по номинальному напряжению главной цепи: на постоянное напряжение 220, 440, 600 В; на переменное - 380(500) и 660 В;

  • по номинальному напряжению включающих катушек; на постоянное напряжение 24, 48, 60, 110 и 220 В, на переменное - 24, 36, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 В частотой 50 Гц и 110, 220,380, 440 В частотой 60 Гц;

  • по наличию и исполнению вспомогательных контактов;

  • по роду присоединения проводников;

  • по классу, соответствующему частоте включений:

Класс

0.3

1

3

10

30

Допустимая частота включений в час

30

120

300

1200

3600

  • по категории применения;

  • по воздействию климатических факторов;

  • по степени защиты.

Контакторы допускают работу при напряжении главной цепи до 1,1 и цепи управления (0,85-1,1). Контакторы предназначены для работы в одном, нескольких или во всех следующих режимах: в прерывисто-продолжительном с периодом нагрузки без отключения не более= 8ч, продолжительном (> 8ч), повторно-кратковременном и кратковременном. Контакторы с размыкающими главными контактами допускают нечастые коммутации двукратного номинального тока при напряжении.

Контактор имеет следующие основные узлы: контактную систему; дугогасительное устройство, электромагнит и систему вспомогательных контактов.

На рис.12.1 показана конструкция контактора постоянного тока типа КПВ – 600.

Неподвижный контакт 1 механически и электрически соединен со скобой 2 – дугогасительным рогом (направляющей для дуги). К скобе 2 присоединен один конец дугогасительной катушки 3, второй конец которой с выводом 4 закреплен в электроизоляционном основании 5 и является одним из двух токоподводов контактора.

Рис. 12.1. Контактор постоянного тока

Основание 5 жестко укреплено на стальной скобе 6, являющейся основной несущей деталью для электромагнитного привода и подвижной контактной системы. Подвижный контакт 7 может поворачиваться относительно опорной точки 8. Вывод 9, являющийся вторым токоподводом, соединен с подвижным контактом 7 гибкой связью 10. С подвижным контактом 7 электрически связан другой дугогасительный рог 11. Контактное нажатие создается пружиной 12, а возвратная пружина 13 предназначена для размыкания контактов и возврата привода в исходное положение. При размыкании контактов на них появляется электрическая дуга 14, которая попадает в магнитное поле между пластинами 15 магнитопровода системы магнитного дутья, создаваемого катушкой 3 и охватывающего камеру с обеих сторон. Под воздействием этого поля дуга перемещается в камеру, ее опорные точки переходят на дугогасительные рога, дуга растягивается, охлаждается и гаснет.

Электромагнитный привод контактора включает в себя обмотку 20 с магнитопроводом и якорь 17, который может поворачиваться на призме 19, прижимаемый к скобе 18 пружиной 16. При подаче напряжения на катушку 20 якорь 17, преодолевая противодействие возвратной пружины 13, начинает притягиваться к магнитопроводу. При определенном зазоре между якорем и магнитопроводом происходит соприкосновение контактов 7 и 4. Дальнейшее сближение якоря и мгнитопровода влечет за собой поворот контакта 7 относительно опорной точки 8 и сжатие контактной пружины. Этим обеспечивается создание так называемого провала контактов – расстояния, на которое переместился бы подвижный контакт, если убрать неподвижный. Наличие провала контактов обеспечивает контактору заданную коммутационную износостойкость.

При работе контакторов в повторно-кратковременном режиме значение рабочего тока зависит от продолжительности включения и частоты срабатывания.

Рабочий ток при различных режимах может быть определен по формуле

,

где - номинальный ток контактора;

ПВ – относительная продолжительность включений;

n – число включений в час.

Допустимое число включений в зависимости от характера нагрузки для КПВ 600 доходит до 1200 в час; КПВ 600 выполняются на номинальные токи 100, 160, 250 и 630 А.

Контакторы переменного тока выпускаются на токи от 100 до 1000 А при числе главных контактов от одного до пяти. Наиболее распространены контакторы трехполюсного исполнения. На рис. 12.2 показан контактор переменного тока типа КТ-6000. Подвижный контакт 1 с пружиной 2 укреплен на рычаге 3. Подвижный контакт 1 (на общем виде три подвижных контакта 1) и якорь 4 привода электромагнита связаны между собой валом 6. Отключение контактора происходит под действием контактных пружин и массы подвижных частей.

Контактная пружина 2 имеет предварительное нажатие на (30-50)% меньше конечного контактного нажатия. Все детали укреплены на изоляционной рейке 5. Рычаг 3 подвижного контакта 1 укреплен на валу 6, покрытом изоляционным материалом. Вал вращается в подшипниках 7. Система дугогашения состоит из последовательной катушки 8, магнитопровода 9, полюсных пластин 10 и дугогасительной камеры 11. Обмотка 8 включена в цепь последовательно с неподвижным контактом 12 и подвижным контактом 1. Главные контакты подключаются к внешней электрической цепи выводами 13 и 14. Подвижный контакт 1 соединяется с выводом 13 при помощи гибкой связи 15. Блок вспомогательных контактов 16 приводится в действие валом 6.

Рис.12.2. Контактор переменного тока

С целью устранения вибрации якоря во включенном положении на полюсах магнитной системы устанавливаются короткозамкнутые витки.

Допустимое число включений достигает 1200 в час, коммутируемый ток – до 1000 А, номинальное напряжение – 380 и 660 В.

В контакторах серий КТ64, КТП64, КТ65, КТП65, предназначенных для коммутации силовых цепей переменного тока, имеется полупроводниковый блок, в котором осуществляется бездуговая коммутация путём шунтирования главных контактов тиристорами на период коммутации, благодаря чему электрическая дуга не возникает.

Отсутствие дуги при отключении контактором силовых цепей повышает надежность работы контакторов, электрическую износостойкость, взрывобезопасность, резко уменьшает потери энергии в контакторе.

Контакторы серии МК предназначены для работы в силовых электрических цепях и цепях управления установок при постоянном напряжении до 440 В и переменном до 660 В, частотой 50 и 60 Гц при токах до 160 А. Контакторы имеют четыре величины: МК 1 (Iном=40 A), МК 2 (Iном=63 A), МК 3 (Iном=100 A) и МК 4 (Iном=160 A).

Собственное время срабатывания контакторов при включении 0,08 с, при отключении 0,05 с. Втягивающие катушки выполняются только на постоянный ток напряжением 24, 48, 110, 220 В. Контакторы могут работать в продолжительном, прерывисто-продолжительном, кратковременном и повторно-кратковременном режимах.

Допустимая частота срабатывания контакторов – до 1200 циклов в час при ПВ = 40%.

Магнитным пускателем называется электрический аппарат, предназначенный для пуска, остановки, реверсирования и защиты асинхронных электродвигателей. Его практически единственное отличие от контактора – наличие устройства защиты от токовых перегрузок (обычно тепловое реле).

Работа асинхронных двигателей зависит от таких свойств пускателей, как износостойкость, коммутационная способность, надёжность защиты двигателя от перегрузок. В процессе эксплуатации довольно часто обрывается одна из фаз питающего напряжения и ток статора работающего двигателя резко возрастает, что приводит к выходу из строя обмотки из-за нагрева ее до высокой температуры. Тепловые реле пускателя от этих токов должны срабатывать и отключать двигатель.

Конструктивная схема магнитного пускателя серии ПА приведена на рис. 12.3.

Рис. 12.3. Конструкция магнитного пускателя

Пускатель собран на металлическом основании 1. Контактная система мостикового типа с неподвижными 2 и подвижными 3 контактами размещена в дугогасительной камере 5. Контактное нажатие обеспечивается пружиной 4. Подвижные контакты соединены с траверсой 6, которая может поворачиваться относительно точки О1. На противоположном конце траверсы 6 укреплен якорь 7 электромагнитного привода с магнитопроводом 8 и обмоткой 9. Под магнитопроводом 8 имеется пружина сжатия 10, которая обеспечивает более плотное прилегание якоря и магнитопровода при срабатывании электромагнита и смягчает возникающий при этом удар. Последовательно с коммутируемой цепью включено тепловое реле 11, которое при срабатывании своими контактами размыкает цепь питания катушки 8, траверса 6 под действием возвратной пружины 12 отходит вправо и происходит отключение главной цепи.

В технических данных указываются номинальный ток пускателя и номинальная мощность двигателя при различных напряжениях.

Промышленность выпускает магнитные пускатели серии ПМЛ и ПМС на токи до 260 А и напряжение до 660 В.

Наибольшее рабочее напряжение пускателя равно 660 В.

Какие бывают велечины у пускателей

Когда встает вопрос о выборе магнитного пускателя, то вместе с ним возникает и такая проблема, как необходимая величина пускателя.

Для того, чтобы обеспечить приличную работу электроприборов в тех цепях, что коммутируется пускателями, требуется, чтобы характеристики последних целиком соответствовали эксплуатационным условиям. Насчитывается семь параметров этой самой величины и каждая из них подразумевает свой параметр нагрузочного тока. Допускается небольшое несоответствие (в большую сторону) по допустимому значению тока.

Какие бывают величины у пускателей

Выражение «величина» является условным термином, обозначающим то, какой ток может пропустить через главные рабочие контакты выбранный пускатель. При присвоении величины считается, что пускатель работает при напряжении 380в, а его рабочий режим АС-3.

Приведу список различий приборов по их величинам (токи в зависимости от величин):

• 0 – 6,3А
• 1 – 10А
• 2 – 25А
• 3 – 40А
• 4 – 63А
• 5 – 100А
• 6 – 160А
• 7 – 250А

Величины же их допустимых токов, протекающих по контактам главной цепи, различаются от тех, что я привел вот по каким принципам:

1. Категория использования (она может быть АС-1 -, АС3, АС-4 и еще 8 категорий)
• Первая подразумевает чисто активную нагрузку (или с малым присутствием индуктивности)
• Вторая – для управления моторами, имеющими контактные кольца
• Третья – работу в режиме прямого запуска движков с ротором короткозамкнутого типа и лотключение оных
• Четвертая — старт моторов, имеющих короткозамкнутый ротор, обесточивание движков, вертящихся медленно, либо недвижимых, торможение методом противотока.

Если увеличивать номер категории использования, то максимальный контактный ток главной цепи (при идентичности параметров коммутационной износостойкости) будет снижаться.

Остальные восемь категорий, так же, распределяются по определенным типам нагрузок. Однако, для того, чтобы защита по перегреву (тепловая) срабатывала с наибольшей эффективностью, надо выставлять такое значение тока уставки, чтобы оно совсем немного превышало ток потребления устройства, коммутируемого пускателем. Самым рациональным будет присутствие небольшого запаса по регулировке уставок в оба направления.

Кроме этого значения у пускателей есть еще ряд других немаловажных показателей:

• Категория АС (о ней я говорил)
• Напряжения, которым питается управляющая катушка
• Присутствие реле тепловой защиты
• Количество контактов дополнительного характера (чтобы определиться с этим параметром, необходимо учитывать управляющую схему)
• Реверсивность прибора (в случае надобности в управлении движком с реверсом, есть смысл в установке реверсивного пускателя)
• Качество защищенности устройства IP
• Класс прибора по стойкости к износу (этот параметр можно вычислить, зная такие показатели, как интенсивность использования и частота циклов «включил-выключил».

Короткая заметка: Заказать реферат в Москве за маленькие деньги, вы можете на этом сайте
Естественно, что чем больше «величина» пускателя, тем больше будет и его размер. Например, пускатели одной марки нулевой и третьей величин различаются размерами практически в два раза.

Надеюсь, что я достаточно доходчиво разъяснил вам понятие величины пускателя, от чего она зависит, а так же иные важные показатели этих приборов.

Пишите комментарии,дополнения к статье,может я что-то пропустил.
Загляните на карту сайта,буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Всего доброго.
Компаратор величин

в цифровой логике

Цифровой компаратор величин - это комбинационная схема, которая сравнивает два цифровых или двоичных числа , чтобы выяснить, является ли одно двоичное число равным, меньшим или большим, чем другое двоичное число. Мы логически проектируем схему, для которой у нас будет два входа, один для A, а другой для B, и три выходных терминала: один для условия A> B, один для условия A = B и один для условия A

1-битный компаратор величины -

Компаратор, используемый для сравнения двух битов, называется однобитовым компаратором. Он состоит из двух входов, каждый для двух однобитовых чисел и трех выходов для генерации меньшего, равного и большего, чем между двумя двоичными числами.

Таблица истинности для 1-битного компаратора приведена ниже:


Из приведенной выше таблицы истинности логические выражения для каждого выхода могут быть выражены следующим образом:

A> B: AB '
A


Из приведенных выше выражений можно вывести следующую формулу:

Используя эти логические выражения, мы можем реализовать логическую схему для этого компаратора, как показано ниже:

2-битный компаратор величины -

Компаратор, используемый для сравнения двух двоичных чисел, каждое из двух битов, называется 2-битным компаратором величины.Он состоит из четырех входов и трех выходов для генерации меньшего, равного и большего, чем два двоичных числа.

Таблица истинности для 2-битного компаратора приведена ниже:


Из приведенной выше таблицы истинности K-карту для каждого выхода можно составить следующим образом:

Из приведенных выше K-карт логические выражения для каждого выхода могут быть выражены следующим образом:

A> B: A1B1 ’+ A0B1’B0’ + A1A0B0 ’
A = B: A1’A0’B1’B0 ’+ A1’A0B1’B0 + A1A0B1B0 + A1A0’B1B0’
   : A1’B1 ’(A0’B0’ + A0B0) + A1B1 (A0B0 + A0’B0 ’)
   : (A0B0 + A0’B0 ’) (A1B1 + A1’B1’)
   : (A0 Ex-Nor B0) (A1 Ex-Nor B1)
A


Используя эти логические выражения, мы можем реализовать логическую схему для этого компаратора, как показано ниже:

4-битный компаратор величин -

Компаратор, используемый для сравнения двух двоичных чисел, каждое из четырех разрядов каждого, называется 4-битным компаратором величины.Он состоит из восьми входов, каждый для двух четырехбитовых чисел и трех выходов для генерации меньше, равно и больше, чем между двумя двоичными числами.

В 4-битном компараторе условие A> B может быть возможным в следующих четырех случаях:

  1. Если A3 = 1 и B3 = 0
  2. Если A3 = B3 и A2 = 1 и B2 = 0
  3. Если A3 = B3, A2 = B2 и A1 = 1 и B1 = 0
  4. Если A3 = B3, A2 = B2, A1 = B1 и A0 = 1 и B0 = 0

Аналогично, условие для A

  1. Если A3 = 0 и B3 = 1
  2. Если A3 = B3 и A2 = 0 и B2 = 1
  3. Если A3 = B3, A2 = B2 и A1 = 0 и B1 = 1
  4. Если A3 = B3, A2 = B2, A1 = B1 и A0 = 0 и B0 = 1

Условие A = B возможно только тогда, когда все отдельные биты одного числа в точности совпадают с соответствующими битами другого числа.

Из приведенных выше операторов логические выражения для каждого выхода могут быть выражены следующим образом:


AA, 831331 r: (A3 EioNor 33) A2132 ′ a (A3 Ex-Nor 133) (A2 Ex-Nor 132) A131 ′ a (A3 Ex-Nor 33) (A2 ENor132) (Al Ex-Nor 31) ) A01301
, 13: A3'03 a (A3 Ex-Nor 33) A211: 12 a (A3 Ex-Nor 83) (A2 Ex-Nor 132) Ar131 a (A3 Ex-Nor 33) (A2 Ex-Nor32) (Al Ex-Nor 131) A0N30
A = B: (A3 Ex-Nor B3) (A2 Ex-Nor 82) (Al Ex-Nor BI) (AO Ex-Nor BO)

Используя эти логические выражения, мы можем реализовать логическую схему для этого компаратора, как показано ниже:

Каскадный компаратор -

Компаратор, выполняющий операцию сравнения с более чем четырьмя битами путем каскадного соединения двух или более 4-битных компараторов, называется каскадным компаратором.Когда два компаратора должны быть включены в каскад, выходы компаратора низшего порядка подключаются к соответствующим входам компаратора более высокого порядка.

Применения компараторов -

  1. Компараторы используются в центральных процессорах (CPU) и микроконтроллерах (MCU).
  2. Они используются в приложениях управления, в которых двоичные числа, представляющие физические переменные, такие как температура, положение и т. Д., Сравниваются с эталонным значением.
  3. Компараторы
  4. также используются в качестве контроллеров процесса и для управления серводвигателем.
  5. Используется для проверки пароля и биометрических приложений.

Ссылки -
Цифровой компаратор - Википедия
Компаратор - epgp.inflibnet

Вниманию читателя! Не переставай учиться сейчас. Получите все важные концепции теории CS для собеседований SDE с помощью курса CS Theory Course по приемлемой для студентов цене и будьте готовы к работе в отрасли.

Cambridge Empower All Levels English Course для взрослых СКАЧАТЬ БЕСПЛАТНО pdf

Empower - это общий курс английского языка для взрослых и молодых людей, изучающий английский язык, который сочетает в себе содержание курса от Cambridge University Press с подтвержденной оценкой экспертов Cambridge English Language Assessment. Уникальное сочетание увлекательных учебных материалов и надежных оценок в Empower с индивидуальной онлайн-практикой позволяет учащимся добиваться стабильного и измеримого прогресса.

Основные характеристики:

- Учебник с заставляющими задуматься изображениями и текстами, а также увлекательным видео, созданный для создания эмоционального отклика; все они помогают учителям проводить мотивирующие и запоминающиеся уроки.
- экзамен, разработанный и утвержденный экспертами Cambridge English Language Assessment; тщательно протестированы, чтобы гарантировать точность, значимость и справедливость.
- Индивидуальные учебные программы за пределами классной комнаты дают студентам целенаправленную практику, гарантируя, что они тратят свое время на то, что им больше всего нужно, и сохраняя их мотивацию и заинтересованность.
- Учителям предоставляется полный цифровой пакет в одном месте: система управления обучением, а также веб-инструменты и четкие пошаговые инструкции по использованию этих инструментов в современном классе. В конечном итоге это позволяет учителям тратить больше времени на подготовку и проведение качественных уроков.
- Управляемое обучение с учебной программой, которой учителя могут доверять, с содержанием на основе Корпуса и соответствием CEFR, так что учащиеся могут ясно и измеримо видеть свой собственный прогресс в каждом из четырех языковых навыков.

Учебник для учащихся содержит полезные для размышлений материалы, которые призваны вызвать эмоциональный отклик и помочь учащимся и учителям получать удовольствие от занятий с самого начала. Также есть поддержка, чтобы сделать процесс обучения мотивирующим и приятным.

Рабочая тетрадь с ответами и загружаемыми аудиофайлами может использоваться вместе с Книгой учащегося и предлагает дополнительные мероприятия по консолидации

Книга учителя предлагает подробные учебные заметки для каждого урока из Книги ученика.Он также включает дополнительные фотокопирующие упражнения, ключи к упражнениям и дополнительные обучающие заметки.

Аудиокомпакт-диски Empower Class содержат весь аудиоконтент из Книги ученика.

Presentation Plus предоставляет полное содержимое Книги учащегося и содержимое Рабочей книги со встроенными инструментами аннотации, встроенным аудио и классным видео в удобном для использования формате для интерактивных досок или компьютеров и проекторов.

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследование
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
