Расчет бетона на ленточный фундамент калькулятор: Калькулятор ленточного фундамента

Содержание

Строительство ленточного фундамента своими руками

Как известно, ленточный фундамент отличается надежностью и долговечностью, независимо от того, что вы строите: дом, гараж, баню или дачный домик. Такое широкое применение ленточного фундамента обусловлено его универсальностью и доступной ценовой политикой. Идею возведения ленточного фундамента своими силами может воплотить каждый из нас, имея огромное желание, базовые навыки строительных работ, набор инструментов под рукой и необходимые технические средства. На первом этапе нужно выбрать между мелкозаглубленным и заглубленным ленточным фундаментом.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный фундамент - очень выгодное решение, чтобы сэкономить финансовые средства и ваше драгоценное время. Для его обустройства не требуется котлован большой глубины. Используется он для облегченных конструкций небольшой площади. Профессионалы рекомендуют возведение мелкозаглубленных фундаментов для стройки:

  • домов из дерева
  • газобетонных сооружений или зданий, построенных из газобетонных и пенобетонных блоков, высота которых не превышает 2 этажа
  • Каркасных домов по «Канадской технологии»
  • монолитных зданий с несъёмной опалубкой
  • небольших сооружений, построенных из камня

Глубина мелкозаглубленного фундамента достигает полметра.

Заглубленный ленточный фундамент

Применяется для постройки сооружений, которые имеют тяжёлые стены, бетонные перекрытия, подвал или подземный гараж. Заглубленный ленточный фундамент так же находится на определенной глубине, которую необходимо рассчитать заранее, для этого определяется уровень промерзания грунта, затем отнимается 30 см. от полученного результата и на этом уровне закладывается фундамент.

Подготовка к работе

Чтобы возвести ленточный фундамент самому, первым делом необходимо провести тщательное планирование, все материалы следует сразу завезти на строительную площадку и разместить неподалеку от стройки. Для расчетов всех необходимых размеров и материалов вам поможет калькулятор ленточного фундамента, арматуры и опалубки.

Разметка

Перед постройкой ленточного фундамента, необходимо убрать с места мусор и начать разметку, нанося на земле как внешние, так и внутренние границы будущего фундамента. Сделать это легко, используя колышки или прутья арматуры и веревки (как вариант – леска, проволока), но эффективней всего будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что сильные погрешности в разметке очень заметно отразятся на внешнем виде готовой постройки.

Для достижения идеально ровной разметки, нужно:

  • определить ось сооружения, которое будет строиться
  • при помощи отвеса наметить угол, от него под углом 90º натянуть веревку к ещё двум углам сооружения
  • используя угольник, определить ещё один угол
  • совершить проверку углов, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
  • взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда разметка позади, следует изучить перепады поверхности на месте постройки и выбрать самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание будет маленькое, то глубина котлована может составлять 40 см. Для рытья котлована можно использовать обычную лопату и свои собственные силы, а можно воспользоваться услугами экскаватора, который сэкономит много времени и сил, но даже в таком случае не обойтись без лопаты для финишного выравнивания. Не стоит прикидывать глубину на глаз, используйте водяной уровень.

Устройство подушки и гидроизоляция ленточного фундамента

Когда траншея будет готова, следует уложить песчаную подушку с добавлением гравия. Рекомендованная высота каждого слоя составляет 120-150 мм. После этого каждый слой необходимо пролить водой и утрамбовать для увеличения плотности. Чтобы изолировать готовую подушку, нужно на неё выложить прочную гидроизоляционную пленку. Так же возможно использование специального геотекстиля, который благодаря своим армирующим свойствам увеличивает общую прочность фундамента. Альтернативный вариант: заливка чернового бетонного раствора. В этом случае нужно ждать неделю, чтобы бетон схватился.

Установка опалубки ленточного фундамента

Опалубка сооружается из струганных досок, толщина которых составляет приблизительно 40-50 мм. Можно использовать для этой цели шифер, устойчивую к влаге фанеру или листы ОСБ.

Когда возводите опалубку, всё время контролируйте вертикальность. Рекомендованная высота каркаса над землёй равна 30 см. Это нужно, чтоб обустроить небольшой цоколь. В опалубке укладываются асбестобетонные трубы для завода в здание канализации и водопровода.

Проложите между бетоном и опалубкой полиэтиленовую пленку, это позволит защитить опалубку от загрязнения и использовать ее после разбора для других целей.

Опалубка может быть снята по истечению 4-6 дней после заливки бетона. После этого проводится обратная засыпка. Желательно использовать глину или песок для прилегающих слоев. Глину следует хорошо утрамбовывать, а песок утрамбовывать и проливать водой.

Укладка арматуры

Следующий шаг – установка арматуры. Арматурные стержни сечением 10-12 мм связываются специально предназначенной вязальной проволокой так, чтобы стороны квадратных ячеек равнялись 30-40 см. Арматуру возможно использовать как стальную, так и стеклопластиковую. При использовании стеклопластиковой, необходимо выбирать ее характеристики, которые будут эквивалентны стальной арматуры необходимого диаметра, это можно уточнить у производителей.

Не используйте для крепления арматуры сварочный аппарат, чтобы избежать коррозии в местах сварки. Размещая арматуру в траншее, следите за отступами от краев. Оптимальный отступ – 50 мм. В этом случае арматура разместится в максимально эффективном месте монолита.

Вентиляция и коммуникации

Арматура связана и уложена на дно котлована. Далее необходимо обеспечить вентиляцию фундамента и также оставить технологические отверстия для коммуникаций в здание. Возьмите часть асбоцементной или пластиковой трубы и привяжите его к арматуре. Чтобы избежать заполнения труб раствором, заполните их песком.

Канализация и водопровод – также неотъемлемая часть дома. В этом случае нужно принимать во внимание отчёты об уровне промерзания грунтов в вашем регионе в зимнее время, и проводить эти системы ниже. Конечно же, они расположатся и ниже вашего фундамента.

Заливка бетоном ленточного фундамента

Опалубку заполняют бетоном постепенно. Толщина слоев составляет 15-20 см и трамбуются они специальным инструментом – деревянной трамбовкой, либо глубинным вибратором. Таким образом, вы избежите пустот и увеличите общую прочность.

Вы можете заказать готовую бетонную смесь с завода или сделать самому, используя бетономешалку. Пропорция цемента, песка и щебня такова: 1:3:5.

Не стоит экономить на фундаменте! Для заливки фундамента ответственных построек обязательно заказывайте бетон на крупных предприятиях.

Слой от слоя не должен отличаться составом. Если работы проводятся в холодную погоду и при низких температурах, следует применять подогреватель бетона и морозостойкие добавки, такие как, например хлористый кальций, либо обычную поваренную соль до -10 градусов, из расчета 1.

5% от веса цемента. Бетон может расслаиваться, если лить раствор с высоты, которая превышает 1,5 метра, что плохо повлияет на конечную прочность.

Утепление фундамента своими руками

Утеплить фундамент самому не сложно, современный рынок заполнен теплоизолирующими материалами. На практике проверено, что для утепления хороши такие методы:

Первый вариант.

Во время строительства вокруг фундамента с внешней или внутренней стороны нужно просыпать керамзитом на толщину 0,5-1 м. Если толщина будет меньше указанной, вы не достигнете высокой эффективности. Этот способ менее эффективен, так как керамзит теряет свои теплоизолирующие свойства при впитывании влаги.

Второй вариант.

С внешней стороны вокруг фундамента поместить вспененный пенополистирол. Толщина его должна быть не менее 5-10 см. Это – лучшее средства для повышения теплоизоляции фундамента. Для крепления пенополистирола используйте пластмассовые дюбеля. Дрелью сверлите отверстие, размещаете дюбель и вбиваете его молотком.

Теплопроводность пенополистирола разная в зависимости от марки плотности, поэтому при покупке нужно обращать внимание на его плотность, лучше всего подойдет средняя плотность.

Для утепления фундаментов эффективней всего использовать экструдированный пенополистирол, так он меньше всего впитывает влагу.

Одним из эффективных вариантов утепления является несъемная опалубка из экструдированного пенополистирола. Но в таком случае необходимо очень хорошо зафиксировать листы, что бы их не выдавило бетоном.

Третий вариант.

После набора прочности, на готовый фундамент по бокам распыляется пенополиуретан, он равномерно покрывает всю площадь не оставляя ни единого прохода для влаги. Но такой способ наиболее затратен, так как не обойтись без вызова специалиста со специальным оборудованием. Так же пенополиуретан достаточно быстро разрушается под действием солнечных лучей, распадаясь на вредные для человека микроэлементы.

Также помните, что утеплять фундамент следует уже после гидроизоляции.

Окончание работ

После заливки бетона, его необходимо закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели. 99% набор прочности бетона происходит в течении 28 дней. В холодную погоду обязательно используйте противоморозные добавки, так как при отрицательных температурах вода превращается в лед и бетон перестает набирать прочность, а также полностью теряет эту способность даже после оттаивания.

В жаркую погоду необходимо иногда поливать твердеющий бетон водой, так как при излишнем испарении влаги, цемент перестает набирать прочность и превращается в пыль.

Теперь, ознакомившись со всей необходимой информацией, вы сможете своими руками возвести ленточный фундамент, утеплить его и быть уверенным, что он сделан на совесть!

Видео строительства ленточного фундамента своими руками на дачном участке


Устройство ленточного фундамента.

Наверняка, все знают, что фундамент – основа дома, которой при строительстве уделяется немалое внимание. Все нагрузки от дома приходятся на фундамент и передаются на основание, которое состоит из пластов плотного грунта. Поверхность фундамента – это плоскость, на которой расположены стены сооружения, которые находятся над землёй, либо слегка заглублены, если предусмотрено подвальное помещение. Подошва фундамента – нижняя плоскость, которая имеет общие точки соприкосновения с грунтом.

Что такое ленточный фундамент?

Ленточный фундамент представляет собой железобетонную полосу, которая проходит по периметру сооружения и закладывается как под наружные, так и под внутренние стены, если это необходимо. Если брать во внимание плитный фундамент, то технология строительства ленточного фундамента немного сложнее, так как необходима более массивная опалубка а так же большее количество земляных работ, а если рассматривать столбчатый фундамент, то трудоёмкость ленточного фундамента ниже, материала расходуется меньше и в этом случае можно обходится без крана, к тому же рассчитать столбчатый фундамент намного сложнее.

Ленточные фундаменты – отличное решение:

  • для домов, построенных из бетона, камня, кирпича
  • для сооружений, которые имеют тяжёлые перекрытия
  • в случае неоднородности грунта на площадке для строительства
  • если в Ваши планы входит наличие подвала (в этом случае стены ленточного фундамента будут выступать в роли стены подвала)

Виды ленточных фундаментов

Ленточные фундаменты делятся на 2 группы: монолитные и сборные.

Для сооружения монолитного фундамента используют бетон и арматуру. Обязательной является опалубка. Эта конструкция является неподвижной и устанавливается на основе котлована. После этого, чтобы получить монолитный фундамент, его заливают ровным слоем бетона и уплотняют. Такой тип наиболее распространен и обладает серьезными преимуществами:

  1. Отличается долговечностью
  2. Устойчив на протяжении всего времени использования здания
  3. Может идеально совмещаться с конструкцией сооружений разных типов и форм

Чтобы соорудить сборный ленточный фундамент, Вам также понадобятся армированный бетон или железобетонные блоки, которые при кладке следует закрепить, используя толстую строительную проволоку и специальный раствор. Выбрав этот вид ленточного фундамента, Вы сэкономите время, но вложите больше финансовых средств из-за необходимости применения кранового оборудования. Необходимо помнить про не плотность сопряжения плит, из-за которого может случиться протекание.

Кроме двух вышеупомянутых типов ленточных фундаментов можно столкнуться с кирпичными и бутовыми видами. Возведение кирпичного фундамента – довольно-таки трудоёмкое занятие и прочность его намного меньше, чем у монолитного или сборного. Бутовой фундамент (бутобетонный) – прочнейший и самый влагостойкий вид ленточного фундамента, что является прекрасными показателями для построения его на так называемых «мокрых» грунтах. Недостатками являются высокие цены на бутовые камни и сам подбор камней подходящих по размеру.

Как происходит устройство ленточного фундамента?

Если необходимо залить фундамент под малую неответственную постройку (например, уличный камин, забор, бассейн), возможно обойтись своими силами, даже без специальной техники и оборудования, но прочность такого фундамента будет достаточно слабой.

  1. Для начала необходимо рассчитать размеры и объем ленточного фундамента, количество арматуры и опалубки. Выбрать достаточно ровную плоскость, где вы будете замешивать раствор. Можете использовать с этой целью бетонную стяжку или лист железа. Если в растворе будет присутствовать песок и щебень, то подойдёт также металлический бой с бортами, который применяется при стройке. Замешивание на грунте может привести к попаданию кусочков земли в раствор и появлению пустот в будущем фундаменте и снижению его прочности.
  2. Далее необходимо засыпать наполнитель. Прочность и наличие пустот между щебнем и камнями будет зависеть от количества песка. Если песка будет не достаточно, то вы рискуете получить много участков открытой структуры в фундаменте.
  3. В будущем растворе делаете углубление, заливаете в небольшом количестве воду, исключительно для увлажнения цемента и песка, так как щебню не нужна влага. Если вода впиталась, можно смело приступать уже к замешиванию и самой заливке. Тщательное перемешивание – важное условие для крепкой структуры.
  4. Заливку лучше проводить в один этап. Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир. После завершения заливки, выровняйте поверхность мастерком.

Перемешивая песок со щебнем, пытайтесь делать это равномерно. Не обязательно сразу мешать компоненты, можно сначала сделать ровной поверхность наполнителя, а потом добавить слой песка. Так, Вы сможете избежать пустых мест, которые будет трудно мешать с цементом. Количество цемента, необходимого при устройстве, можно рассчитать, зная массу песка. Соотношение песка и цемента составляет 4:1, при маркировке М400.

Ошибки при возведении ленточного фундамента

  1. Не учтены просадка грунта, уровень грунтовых вод и глубина промерзания почвы
  2. Использование материалов очень низкого качества с целью экономии (использование цемента более низкого качества, расколотых фундаментных блоков)
  3. Низкое качество заливочных работ (неправильно вынесенные оси; котлован, вырытый не до нужной отметки; пренебрежение температурными режимами при застывании бетона; снятие опалубки раньше положенного срока)

Строительство ленточного фундамента очень ответственное занятие, стоит уделить должное внимание прохождению всех этапов проводимых работ и выбору материалов , не стоит полагаться на «авось», а всю работу лучше всего поручить профессионалам, это намного выгоднее, чем исправлять ошибки.


Онлайн калькулятор ленточного фундамента: расчет арматуры, бетона, опалубки.

Скачать, сохранить результат

Выберите способ сохранения

Информация

Ленточный фундамент — сборное либо монолитное основание из высокопрочных железобетонных блоков, которые укладывают по периметру будущего строения, а также в зонах несущих конструкций. Формирование ленточного фундамента не предполагает привлечение тяжёлой строительной техники, но при этом требует абсолютной точности расчётно-измерительных операций. Интерактивный калькулятор ленточного фундамента позволит быстро и безошибочно рассчитать долю песка, цемента и щебня при изготовлении бетона вручную, размеры ленты, а также параметры опалубки и арматуры основания для дома из пенобетона или газобетона.

Преимущества онлайн калькулятора ленточного фундамента

  • Экономит время, нервы, силы и средства при составлении сметы расходов на закупку стройматериалы.
  • Позволяет оценить объём созидательных действий, а также спрогнозировать сроки формирования фундамента ленточного типа.
  • Грамотный расчёт параметров арматуры и бетона гарантирует высокую прочность и надёжность внутреннего каркаса конструкции.
  • Возможность мгновенно рассчитать параметры для монолитного или сборного, малозаглубленного либо глубоко заложенного фундамента ленточного типа.
  • Опции 2D и 3D визуализации позволяют наглядно оценить адекватность расчётных манипуляций и своевременно внести необходимые поправки.

Задачи, которые решает калькулятора

Расчёт арматуры на ленточный фундамент помогает определить общую длину и вес арматурного каркаса, а также минимальный диаметр поперечных и продольных стержней, количество рядов в поясах арматуры, шаг хомутов и величину нахлёста. Расчёты производятся в соответствии с правилами СП 52-101-2003.

Расчёт бетона на ленточный фундамент даёт информацию о долях песка, щебня и цемента, а также весе основного стройматериала для заливки ленточного фундамента. Результаты расчётов позволяют грамотно и компетентно распределить нагрузку на сегменты конструкции.

Расчёт опалубки конкретизирует общую длину периметра, а также площадь подошвы и наружной боковой грани железобетонной ленты.

Онлайн калькулятор для расчёта ленточного фундамента работает для вас совершенно бесплатно. По любому вопросу пишите чуть ниже в комментариях - мы Вам обязательно поможем.

поделиться и оценить

Смотрите также:

Добавить комментарий

Онлайн калькулятор ленточного фундамента - рассчитать количество бетона на ленточный фундамент

Проектирование в строительстве – сложный процесс, подразумевающий оценку множества факторов и параметров. Очень часто возникает необходимость оценки ориентировочной стоимости бетона, который нужно закупить для обустройства фундамента здания или сооружения.

От грамотности предварительных расчетов напрямую зависят качество работ и надежность возводимого объекта. Купив слишком много бетона, можно полностью разбалансировать бюджет, выделенный на строительство. На закупку других материалов может попросту не хватить денег. При этом излишки бетона останутся невостребованными.

Закупка бетона в недостаточном количестве принесет не меньше неприятностей. Вследствие нехватки материала могут возникать простои, которые приводят к срыву установленных сроков сдачи объектов. В подобных случаях оказывается под угрозой рентабельность строительства.

Чтобы рассчитать количество бетона на фундамент, нужно выполнить сложные выкладки. Заниматься подобной работой вручную специалисты не рекомендуют, особенно при планировании укладки ленточных фундаментов.

Сотрудники компании «Хоумстрой» создали необычайно удобный и точный онлайн-калькулятор объема и цены бетона для ленточных фундаментов. После ввода важнейших показателей, расчет будет выполнен мгновенно.

Ленточный фундамент: особенности

Данный вид фундамента для дома представляет собой замкнутый контур – ленту из бетона, которая прокладывается под всеми несущими стенами. Вес строения равномерно распределяется по всему периметру основания. Таким образом создается отличная защита от проседания, перекосов и деформации грунта.

Монолитность ленточного фундамента достигается путем вязки арматурного каркаса и заливки бетоном непосредственно на строительном объекте. Основания данного типа обладают такими важнейшими качествами, как целостность и неразрывность. Благодаря отсутствию щелей, холод и сырость от земли не проникают внутрь готовых домов.

Удобный расчет бетона и его стоимости на сайте «Хоумстрой» позволит четко определиться с закупками. Почему это настолько важно? Ответ прост – стоимость монолитного фундамента достигает одной трети стоимости возведения дома.

Как использовать калькулятор?

Для удобства заказчиков нами разработан максимально удобный и наглядный онлайн-калькулятор количества бетона для фундамента. При помощи элементарных действий вы сможете быстро определить плановые объемы поставок и прикинуть стоимость предстоящих закупок бетона.

Алгоритм прост:

  • Выбираете калькулятор кубатуры бетона на фундамент одним кликом на опции «Объем ленточного фундамента».
  • Подбираете подходящую марку бетона для уточнения стоимости кубометра материала. Выбрать один из вариантов в выпадающем окне не составит труда.
  • Внимательно вводите в соответствующие окошки геометрические показатели – периметр, ширину и глубину заливаемого фундамента. Дробные значения вводятся в десятичном виде (например, 40 см = 0,4 м).
  • Выбираете свой город или населенный пункт для доставки бетона. Сразу после установки галочки, рядом высветится окошко с расстоянием до ближайшего РБУ нашей компании.
  • Нажимаете кнопку «Рассчитать» и онлайн-калькулятор бетона моментально выдает результат с учетом доставки или без.

Мы также рады сообщить, что в нашей компании действует необычайно удобная прогрессивная система скидок от объема при заказе от 3 м3.

Цены на доставку устанавливаются в рублях за куб бетона с учетом НДС и варьируются в зависимости от расстояния до РБУ. Наличие собственного автопарка позволяет нам устанавливать максимально выгодные цены на доставку качественного бетона в Москве и области. Для разгрузки бетона мы готовы недорого предоставить в аренду АБН.

Определились с необходимыми объемами и рассчитали предварительные цены бетона с доставкой? Теперь вы сможете заказать на нашем сайте любую партию материала без лишних наценок и переплат. Бетон доставляется на стройплощадки заказчиков с точным соблюдением сроков, без перерывов и выходных.

Расчет ленточного фундамента

справка

Укажите необходимые размеры в миллиметрах

X - ширина фундамента
Y - длина фундамента
A - толщина фундамента
H - высота фундамента
C - расстояние до оси перемычки


A - толщина фундамента
H - высота фундамента
S - шаг между соединениями
G - горизонтальные ряды
V - вертикальные стержни
Z - соединительные стержни


Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.

Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
Указывается в мешках.

Не стоит повторять, насколько важно при проектировании дома рассчитать количество строительных материалов для фундамента дома.
Ведь стоимость монолитного фундамента доходит до трети стоимости дома.

Данный сервис облегчит планирование и расчет фундамента дома. Поможет рассчитать количество бетона, арматуры, досок опалубки для устройства ленточного фундамента.

Что можно узнать:

Площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
Количество бетона для фундамента и плит перекрытия или заливки пола подвала (вот будет весело, когда из-за элементарной ошибки в умножении не хватит бетона)
Арматура - количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
Площадь опалубки и количество пиломатериала в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции фундамента) и боковых поверхностей и основания
Добавлен расчет стоимости стройматериалов фундамента.

Так же программа нарисует чертеж фундамента.
Надеюсь, что сервис будет полезен тем, кто строит фундамент своими руками и специалистам-строителям.

состав бетона

Пропорции и количество цемента, песка и щебня для приготовления бетона по умолчанию даны справочно, как рекомендуют производители цемента.
Так же как и цена на цемент, песок, щебень.

Однако состав готового бетона сильно зависит от размеров фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а при повышенной влажности качество цемента ухудшается быстрее.

Обратите внимание, что стоимость песка и щебня указывается в программе за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.
1 кубический метр песка весит 1200-1700 кг, в среднем - 1500 кг.

С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее - более мелкий.

Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.

Однако расчет все же поможет узнать ориентировочные расходы на строительные материалы для заливки фундамента. Не забудьте еще проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

Расчет бетона на ленточный фундамент: онлайн калькулятор

Любая стройка начинается с заложения основания, воспринимающего нагрузку, которую оказывает на него дом или забор. Самым популярным является ленточный фундамент, в состав которого входит бетон и армирующие элементы. Железобетонную ленту закладывают под тяжелые сооружения с массивными перекрытиями. Точный предварительный расчет количества смеси позволяет залить фундамент за один прием, избежать необходимости докупать бетон и тратить деньги на его доставку.

Оглавление:

  1. Технология расчета для дома
  2. Фундамент для забора
  3. Онлайн калькулятор

Факторы, влияющие на расчет бетона на ленточный тип фундамента

Количество бетонной смеси напрямую зависит от линейных размеров основания сооружения. Суммарная длина ленты определяется по проекту: бетон обязательно заливают под наружные стены и несущие простенки. Высота вертикальных граней ленты подбирается с учетом рельефа участка, уровня залегания подпочвенных вод, плотности и пучинистых свойств грунта, а также уровня его промерзания.

Сечение ленты, а затем и ее ширину рассчитывают исходя из характеристик грунта и общей нагрузки на фундамент. Последний параметр определяют как сумму веса сооружения с отделкой, массы жильцов дома, снеговой нагрузки. Расчет площади подошвы выполняют путем деления суммарной нагрузки на табличное значение сопротивления грунта. В формулу включают коэффициент условий работы фундамента – он зависит от сочетания типа грунта и жесткости конструкции.

Полученную опорную площадь умножают на коэффициент надежности. В среднем он составляет 1,2 и соответствует 20%-ному запасу, обеспечивающему снижение давления на основание. Разделив площадь горизонтального сечения ленты на ее высоту, получают искомую величину – ширину ленточного фундамента.

Как самому рассчитать бетон для фундамента

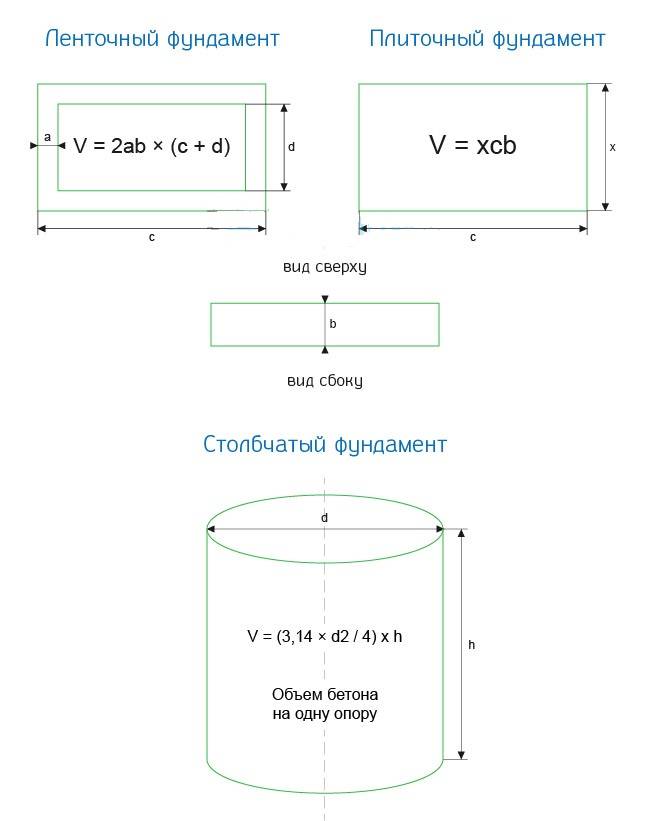

Определить кубатуру смеси можно самостоятельно, применяя простейшие формулы. Для этого нужно знать ширину ленточного фундамента, его высоту и общую длину. Длина ленты определяется как сумма периметра и несущих простенков. Высота складывается из надземной части и глубины заложения, ширину берут из предварительного расчета несущей способности фундамента.

Условно примем ширину равной 0,3 м, высоту – 1,6 м, длину – 40 м. Бетон рассчитывают как объем параллелепипеда:

V = 0,3 х 1,6 х 40 = 19,2 м3.

Чтобы упростить расчет количества бетона и избежать при этом ошибок, можно использовать программу-калькулятор. Для этого готовят стандартные исходные данные:

  • схему ленточного основания;
  • длину и ширину дома;
  • ширину и высоту ленты.

В программе указано, в каких единицах следует выражать линейные параметры. Обычно калькулятор позволяет рассчитать не только бетон: параллельно выполняется расчет профиля, длины и общего веса арматуры, размеров опалубки, объема теплоизоляционных материалов

В качестве примера предлагается определить количество расходных материалов, необходимых для того чтобы заложить основание под дачный однокомнатный домик. В калькулятор вводят параметры из таблицы 1.

Таблица 1

СхемаКвадрат
Бетон, маркаМ200
Ширина фундамента6 м
Длина6 м
Высота ленты70 см
Ширина ленты40 см

После введения данных выбирают опции – например, расчет арматуры или опалубки. Есть программы, в которых арматура рассчитывается по умолчанию, на основании размерных параметров и в соответствии со строительными нормами СНиП 52-01-2003.

В результате вычислений калькулятор выдает сформированные в виде таблицы результаты.

Таблица 2

Наименование параметраЗначение параметраЕдиница измеренияПримечание
Суммарная длина ленточного основания22,4мРасчет выполнен по осевой линии ленты.
Площадь подошвы8,96м2Площадь поверхности, на которую опирается фундамент. По ней определяют размеры гидроизоляции.
Площадь наружной боковой поверхности ленты16,8м2Она равна площади утеплителя, которым фундамент закрывают с наружной стороны.
Чистый объем бетонной смеси6,3м3Из-за усадки бетон следует заказать с 10-15%-ным запасом.
Масса раствора14,74тЭто приблизительная масса с учетом средней плотности раствора марки М200
Давление, которое оказывает фундамент на почву0,165Кгс/см2Распределенная нагрузка на единицу площади опоры

Если выбрана дополнительная опция расчета арматуры, то калькулятор выкладывает следующую информацию: минимальный диаметр продольных арматурных прутьев, число рядов арматуры в каждом поясе, наименьший диаметр поперечных хомутов, шаг арматуры, ее общую длину и вес.

Расчет опалубки предусматривает вычисление кубатуры пиломатериалов, необходимых для создания формы, в которую будет залит бетон. Толщина досок определяется на основании ГОСТ Р 52086-2003, размеры досок и их количество рассчитываются в зависимости от того, насколько велик фундамент.

Расчет объема раствора под ленточный фундамент для ограждения

Этот тип основания используют, чтобы установить забор практически из любого материала. В качестве него используется бетон, кирпич, металл, дерево. Чтобы получить основание высокого качества, учитывают плотность грунта, глубину его промерзания, уровень расположения грунтовых вод. Так как забор считается легким сооружением, в его основание обычно заливают «тощий» бетон марки марки 150. При условии легкого или скального грунта пригодна бетонная смесь марки 100 с невысоким содержанием цемента. На участках со сложным рельефом и рыхлым грунтом желательно использовать 200-й бетон.

Чтобы рассчитать объем смеси, нужно для начала выяснить габариты ленты. Ее длина соответствует протяженности забора, ширина чаще всего составляет 0,4 м. Средняя глубина ленточного фундамента для забора — 0,5 м. Она является оптимальной для деревянных и металлопрофильных ограждений. Для более массивных конструкций делают фундамент глубокого заложения, проходящий ниже уровня промерзания грунта (обычно разница составляет 30 см).

Пример расчета

Требуется изготовить основание под забор из армированных бетонных блоков общей длиной 25 м. Ограждение устанавливается на участке с пылеватым песчаным грунтом, промерзающим на глубину 1,5 м. Бетон для заливки ленты считают так:

Н = 25 х 0,4 х (1,6 + 0,3) = 19 м3.

Если смесь будет изготавливаться самостоятельно, следует помнить: фундамент будет прочным лишь при условии составления рецептуры бетона в соответствии со строительными нормами.

Расчет бетона, арматуры для фундаментов в онлайн калькуляторе: ленточный, плита, свайный

Для этого нужно внести данные в соответствующие ячейки с учетом запаса толщины стен фундамента не меньше 5 см. Если межкомнатные перегородки не относятся к несущей конструкции, то под ними можно обустраивать легкую основу с особыми показателями. Рекомендуется проводить их расчет отдельно. При выборе ленточного фундамента в каждое поле вводится значение длины, высоты и толщины несущих стен. На основе расчетов определяется площадь основания для приобретения необходимого количества гидроизоляции, объем бетона и число плит перекрытия. Этот тип представляет собой закрытую железобетонную полосу, принимающую и равномерно распределяющую нагрузку от несущих стен.

Для плитного фундамента заполняются только значения длины стен и общей высоты основы. Это обусловлено его небольшим заглублением, отсутствием необходимости выполнения серьезных земляных работ. Он может укладываться на глубине до 50 см на основе песчаной подушки с использованием гидроизоляции и утеплителя. Такой тип выбирается при постройке небольшого здания на пучинистых грунтах.

Какой марки бетон нужен для заливки фундамента?

Чтобы не переплатить и выбрать соответствующий по параметрам материал, необходимо обратиться к специалистам. Они объяснят назначение различных марок в зависимости от типа возводимого здания:

  • М200 (В15). Применяется для легких щитовых построек;
  • М250 (В20). Используется при строительстве бревенчатых или брусовых одноэтажных конструкций без мансарды;
  • М300 (В22,5). Подойдет для домов из пеноблоков, керамзитобетона и газосиликатных блоков;
  • М350 (В25). Необходим для тяжелых кирпичных стен одноэтажного здания;
  • М400 тяжелый бетон. Является усиленным вариантом двухэтажных домов из кирпича и соответствует классу бетона В30.

При расчете фундамента дома лучше выбирать прочный материал, который не подвергаться деформации, не разрушится под воздействием влаги и веса всей конструкции.

Онлайн калькулятор расчета монолитного плитного фундамента (плиты, УШП)

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Онлайн калькулятор расчета буронабивных свайно-ростверковых и столбчатых фундаментов

Расчет ленточного фундамента

Справка

Введите необходимые размеры в миллиметрах

X - ширина фундамента
Y - длина основания
A - толщина фундамента
H - Высота фундамента
C - расстояние до оси перемычки


A - толщина фундамента
H - высота фундамента
S - шаг между соединениями
G - горизонтальные ряды
V - вертикальные стержни
Z - шатуны


Необходимое количество цемента для изготовления одного кубометра бетона в каждом конкретном случае разное.

Зависит от марки цемента, желаемой марки получаемого бетона, размера и пропорций наполнителей.
Указано в пакетах.

Не нужно повторять, насколько важна конструкция дома для расчета количества стройматериалов для фундамента дома.
Потому что стоимость монолитного фундамента составляет треть стоимости дома.

Данная услуга облегчит планирование и расчет подвала дома.Помогите рассчитать количество бетона, арматуры, опалубки для устройства ленточного фундамента.

Что можно узнать:

Площадь основания фундамента (например, чтобы определить объем гидроизоляции для покрытия готового подвала)
Количество бетона для фундамента и плит перекрытия или заливка цокольного этажа (тут будет весело, когда из-за элементарных погрешностей в умножении бетона не хватает)
Армирование - количество створок, автоматический расчет веса исходя из его длины и диаметра.
Площадь опалубки и количество пиломатериалов в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции цоколя) и боковых поверхностей и основания
Добавлен расчет стоимости строительных материалов фундамента.

Эта же программа нарисует план фундамента.
Надеюсь, сервис будет полезен тем, кто строит фундамент своими руками, и профессионалам-строителям.

Состав бетона

Пропорция и количество цемента, песка и гравия для изготовления бетона даны по умолчанию, как рекомендовано производителями цемента.
Так же в цене цемент, песок, щебень.

Однако товарный бетон сильно зависит от размера фракции щебня или гравия, марки цемента, его свежести и условий хранения.Известно, что при длительном хранении цемент теряет свои свойства и качество цемента с повышенной влажностью ухудшается быстрее.

Обращаем ваше внимание, что стоимость песка и щебня указана в программе за 1 тонну. Продавцы также объявили цену за кубометр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.
1 кубометр песка весит 1200-1700 кг, в среднем - 1500 кг.

С гравием и щебнем сложно. По разным данным, вес 1 кубометра от 1200 до 2500 кг в зависимости от габаритов. Тяжелее - более чем нормально.

Итак, посчитайте стоимость тонны песка и гравия, которые вам могут понадобиться для очистки или у продавцов.

Однако расчет все же помогает узнать ориентировочные затраты на стройматериалы для заполнения подвала. Не забудьте еще проволоку для вязания арматуры, гвозди или саморезы для опалубки, доставку стройматериалов, стоимость земляных и строительных работ.

Ленточный фундамент - Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому их необходимо переносить на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) - это тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн. в центре над ними.

Ленточный фундамент можно использовать для большинства грунтов, но он больше всего подходит для грунта с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как многие малоэтажные и средние жилые дома, где можно использовать ленточный фундамент из массивного бетона .В других ситуациях может потребоваться железобетон.

Старые здания могут иметь ленточный фундамент из кирпича.

В широком смысле размер и положение ленточного фундамента обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или больше общей ширины стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. Это приводит к тому, что нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ A Строительных норм определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно рекомендуется проконсультироваться с инженером-строителем при проектировании фундаментов.

Нижняя сторона ленточного фундамента должна быть достаточно глубокой, чтобы избежать воздействия мороза; например, не менее 450 мм, если они не опираются на скалу, и не менее 1 м на глинах с высокой усадкой.

Глубокие ленточные фундаменты могут потребоваться, если грунт с подходящей несущей способностью более глубокий.

Широкий ленточный фундамент может потребоваться там, где почва мягкая или имеет низкую несущую способность, чтобы распределить нагрузку на большую площадь. Широкий ленточный фундамент обычно требует армирования.

Там, где есть более высокие локальные нагрузки, например, колонны, можно использовать опорные основания. Для получения дополнительной информации см. Основания колодок.

Там, где грунтовые условия плохие, вероятна оседание, или там, где может быть нецелесообразно создавать отдельные ленточные или подушечные фундаменты для большого количества отдельных нагрузок, могут использоваться плоты.См. Фундаменты на плотах для получения дополнительной информации.

Если несущая способность грунта на поверхности недостаточна для выдерживания нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. См. Свайные фундаменты для получения дополнительной информации.

В больших или более сложных зданиях может использоваться несколько различных типов фундаментов.

Дополнительное руководство доступно в BRE's Простые основы для малоэтажного жилья: «практическое правило» дизайна.

Расчетные модули

> Фундаменты> Стеновая опора

Нужно больше? Задайте нам вопрос

Этот модуль обеспечивает анализ единичной полосы непрерывного фундамента стены с приложенными осевыми, моментными и поперечными нагрузками.Также можно указать перекрывающие нагрузки, которые будут применяться к площади основания (за исключением области, покрытой стеной). Модуль также обеспечивает автоматический расчет допустимого увеличения давления на грунт в зависимости от ширины основания и / или глубины под поверхностью.

Модуль проверяет давление грунта при рабочей нагрузке, устойчивость при опрокидывании, устойчивость при скольжении, устойчивость при подъеме, изгиб опоры и односторонний сдвиг опоры.

Общий

На этой вкладке собраны значения свойств материала, коэффициенты снижения прочности и другие параметры, влияющие на конструкцию.

f'c

Прочность бетона на сжатие в течение 28 суток.

fy

Предел текучести арматуры.

Ec

Модуль упругости бетона.

Плотность бетона

Плотность бетона используется для расчета собственного веса основания, когда выбран этот параметр.

Значения Phi

Введите значения уменьшения емкости, которые будут применяться к Vn и Mn.

Включите вес опоры как постоянную нагрузку

Щелкните [Да], чтобы модуль рассчитал вес основания и применил его как нагрузку, направленную вниз. Собственная масса основания будет умножена на коэффициент статической нагрузки в каждой комбинации нагрузок.

Мин. Соотношение стали - Температура / Усадка Reinf.

Введите минимальное соотношение температуры / усадки стали, рассчитанное с использованием толщины основания. Это вызовет предупреждающее сообщение, если секция недостаточно усилена.

Минимальный коэффициент безопасности при опрокидывании

Введите минимально допустимое отношение момента сопротивления к моменту опрокидывания. Если фактическое передаточное число меньше указанного минимального передаточного числа, появится сообщение о том, что устойчивость при опрокидывании не удовлетворена.

Минимальный запас прочности при скольжении

Введите минимально допустимое отношение силы сопротивления к силе скольжения. Если фактическое передаточное число меньше указанного минимального передаточного числа, будет выдано сообщение о том, что устойчивость скольжения не удовлетворена.

Допустимые значения почвы

Допустимое давление на грунт

Введите допустимое давление на грунт. Это сопротивление рабочей нагрузке, которое будет сравниваться с расчетным давлением грунта при рабочей нагрузке (нагрузки не учитываются при расчете прочности).

Увеличить подшипник за счет веса опоры

Щелкните [Да], чтобы модуль рассчитал вес одного квадратного фута (вид сверху) основания и прибавил его к допустимому значению несущей способности почвы.Это позволяет избежать ущерба грунту из-за собственного веса основания и полезно в ситуациях, когда в инженерно-геологическом отчете указаны допустимые значения чистого давления в опоре.

Пассивное сопротивление скольжению грунта

Введите значение пассивного давления почвы на сопротивление скольжению. Это значение будет использоваться для определения компонента сопротивления скольжению, создаваемого пассивным давлением почвы. Затем сопротивление скольжению из-за пассивного давления добавляется к сопротивлению скольжению из-за трения, чтобы определить общее сопротивление скольжению для каждой комбинации нагрузок.

Коэффициент трения грунт / бетон

Введите коэффициент трения между почвой и основанием, который будет использоваться при расчетах сопротивления скольжению.

Подшипник почвы

В этом разделе можно указать некоторые размеры, превышение которых автоматически увеличит допустимое давление на грунт.

Глубина основания основания под поверхностью почвы: Расстояние от низа основания до верха почвы.Это значение используется для определения допустимого увеличения давления на грунт и пассивного сопротивления скольжению грунта, но НЕ используется в других расчетах в этом модуле.

Увеличивается в зависимости от глубины основания: Предоставляет метод автоматического увеличения базового допустимого давления на грунт на основе глубины основания ниже некоторой контрольной глубины. Собирает следующие параметры:

Допустимое увеличение давления на фут: Определяет величину, на которую может быть увеличено базовое допустимое давление на грунт на каждый фут глубины ниже некоторой контрольной глубины.

Когда основание фундамента находится ниже: Определяет необходимую глубину для начала реализации постепенного увеличения допустимого давления на грунт на основе глубины основания.

Пример: Предположим следующее: Базовое допустимое давление на грунт = 3 тыс.фунтов. Основание основания находится на глубине 6 футов-0 дюймов ниже поверхности почвы. В геотехническом отчете указывается, что увеличение опорного давления на 0,15 тыс.футов допускается для каждого фута глубины, когда основание находится глубже, чем на 4 фута ниже поверхности почвы.Поскольку вы указали, что основание находится на 6 футов ниже поверхности почвы, модуль автоматически рассчитает скорректированное допустимое давление на грунт, равное 3 тыс.футов + (6 '- 4') * 0,15 тыс.футов = 3,30 тыс.футов.

Увеличение в зависимости от ширины основания: Предоставляет метод автоматического увеличения базового допустимого давления на грунт на основе ширины основания, превышающей некоторый контрольный размер. Собирает следующие параметры:

Допустимое увеличение давления на фут: Определяет величину, на которую может быть увеличено базовое допустимое давление на грунт для каждого фута шириной, превышающей некоторый контрольный размер.

Когда максимальная длина или ширина больше, чем: Указывает требуемый размер, чтобы начать реализацию постепенного увеличения допустимого давления на грунт на основе ширины опоры.

Пример: Предположим следующее: Базовое допустимое давление на грунт = 3 тыс.фунтов. Ширина опоры составляет 6 футов 0 дюймов. В геотехническом отчете указывается, что увеличение давления почвы на грунт на 0,15 тыс. Футов за фут для каждой ступни допускается, если ширина основания превышает 4 фута-0 дюймов.Модуль автоматически рассчитает скорректированное допустимое давление на грунт, равное 3 тыс. Фунтов / футов + (6 футов - 4 футов) * 0,15 тыс. Фунтов / футов = 3,3 тыс. Фунтов / футов.

Примечание. Увеличение в зависимости от глубины и ширины основания является накопительным.

Размер опоры и арматура

Вкладка "Размеры"

Ширина основания: Определите ширину основания.

Ширина стены: определите ширину поддерживаемой стены.

Смещение центра стены от осевой линии фундамента: задайте размер между осевой линией стены и осевой линией фундамента. Положительные смещения сдвигают стену к правому краю основания.

Толщина основания: Определите толщину основания.

Автоматический расчет размера и толщины опоры: предоставляет автоматизированную процедуру увеличения размеров опоры до тех пор, пока давление почвы не будет удовлетворено и односторонний сдвиг не станет приемлемым.

Примечание: любые приложенные перекрывающие нагрузки не учитываются в области, занимаемой стеной.

Усиливающий язычок

Размер арматурного стержня: укажите размер арматурного стержня, который следует учитывать для стержней, идущих параллельно ширине фундамента.

Шаг арматурных стержней: предоставляет возможность указать явное значение для шага арматурных стержней или указать количество стержней на длине 12 дюймов.

Арматурный стержень от центра до бетонной кромки @ снизу: укажите прозрачную крышку плюс 1/2 диаметра арматурного стержня.

Прикладные нагрузки

Вкладка "Вертикальные нагрузки"

Предоставляет поля ввода для вертикальных нагрузок и давления покрывающих пород. Вертикальные нагрузки указаны в тысячах фунтов на фут, и считается, что они действуют в центре ширины стены. Нагрузки на перекрывающие породы указываются в тысячах фунтов на квадратный фут, и считается, что они действуют на верхнюю поверхность фундамента, за исключением площади, занимаемой стеной.

Вкладка Moments & Shears

Предоставляет поля ввода для моментов и сдвигов. Моменты указаны в тысячах футов на фут. Ножницы указываются в тысячах фунтов на фут, и считается, что они действуют на высоте, указанной в поле «Приложение сдвига над верхней частью основания». Ножницы создают момент, равный силе сдвига, умноженной на расстояние от нижней части основания до места приложения силы сдвига.

Сочетания нагрузок

Вкладка «Комбинации нагрузок» используется для определения комбинаций нагрузок, которые будут использоваться в расчете. Вкладка «Комбинации нагрузок LRFD» управляет комбинациями, которые используются для проверки конструкции железобетона. Вкладка «Комбинации давления почвы» управляет комбинациями, которые используются для оценки давления почвы на грунт. Коэффициент увеличения грунта может применяться к сочетанию нагрузок на основе сочетания нагрузок, как это разрешено инженерно-геологическим отчетом.Вкладка «Комбинации устойчивости» управляет комбинациями нагрузок, которые используются для проверки работоспособности при опрокидывании, скольжении и подъеме.

Эти вкладки позволяют пользователю выбирать из наборов комбинаций нагрузок, которые поставляются с программой, или выбирать из пользовательских наборов комбинаций нагрузок, которые были созданы и сохранены на машине пользователя. Также можно разблокировать выбранный набор комбинаций нагрузок и внести изменения в факторы непосредственно в этом представлении.

Пользователь может контролировать, какие комбинации запускать, а какие игнорировать. Наконец, эти вкладки позволяют пользователю указать, должна ли программа рассматривать алгебраический знак указанных коэффициентов нагрузки при ветровых и сейсмических нагрузках как обратимые или нет. Это может быть удобным способом убедиться, что эти нагрузки исследуются как действующие как в положительном, так и в отрицательном направлении, если это предусмотрено конструкцией. Обратите внимание, однако, что если этот параметр выбран, изменение алгебраического знака будет применяться ко ВСЕМ ветровым нагрузкам и / или ВСЕМ сейсмическим нагрузкам, включая горизонтальные И вертикальные нагрузки.

Расчеты

Вкладка результатов

На этой вкладке суммируются контрольные значения (наивысший коэффициент использования) для каждого проектного соображения из всех комбинаций нагрузок, которые были запущены. Для управляющей комбинации нагрузок он представляет Приложенную нагрузку, Допустимую или доступную сопротивляющуюся нагрузку, отношение прикладной нагрузки к мощности и управляющую комбинацию нагрузок, которая обеспечивает это регулирующее отношение.

Вкладка "Давление на грунт"

Для каждой комбинации служебных нагрузок на этой вкладке представлена ​​общая вертикальная нагрузка, результирующий эксцентриситет, давление грунта на левом и правом концах основания, допустимое давление грунта и отношение фактического давления грунта к допустимому.

Вкладка устойчивости при опрокидывании и скольжении

Для каждой комбинации служебной нагрузки на этой вкладке представлены опрокидывающий момент, момент сопротивления и отношение момента сопротивления к моменту опрокидывания у левого и правого краев основания.

Он также сообщает о силе скольжения, силе сопротивления и соотношении силы сопротивления и силы скольжения.

Язычок изгиба опоры

На этой вкладке представлены результаты расчета изгиба на основе сочетания нагрузок.

Язычок ножки для опоры

На этой вкладке представлены результаты расчета на сдвиг в зависимости от сочетания нагрузок.

Вкладка 3D

На этой вкладке представлена ​​трехмерная визуализация фундамента:

Вкладка 2D

На этой вкладке представлены виды фундамента в плане и в разрезе:

(PDF) Расчет ленточного фундамента на твердом упругом основании с учетом карстового обрушения

3

1234567890

ITE8 IOP Publishing

IOP Conf.Серия: Материаловедение и инженерия 221 (2017) 012023 doi: 10.1088 / 1757-899X / 221/1/012023

Однако реализация этих мер не всегда исключает возможность развития

карстовых деформаций, а в некоторых случаях становится технически невозможно или нецелесообразно их использовать.

В этом случае обеспечить строительные мероприятия, назначенные на основании расчета фундаментов

и

подземных сооружений с учетом возможного развития карстовых деформаций

[14, 15].

Строительство фундаментов зданий, возведенных на карстовых территориях, имеет свои

характеристики. Расчеты фундаментов выполнены на основе прогноза размеров

карстовых проявлений

и вероятности их образования в основании проектируемого здания.

Расчетные места повреждений различаются и назначаются исходя из наиболее неблагоприятных условий эксплуатации

строительства фундамента.Базы расчета задач на карстовых грунтах с учетом

с учетом совместной работы с надземными сооружениями решаются на компьютере.

Известные аварийные здания и строительные объекты в карстовых областях включали геотехническую категорию опасности

. Деформация из-за проседания земной поверхности передается в виде оседания

. В этой надстройке конструкция не срезана по вертикали, а сдавлена ​​с боков смещения

в свободное пространство.Поскольку смещение породы к центру тяжести пустотелого пространства также формируется вдоль горизонтального движения к вертикальному, что может вызвать удлинение или укорочение поверхностных структур

на месте расположения площадки, приводит к эффектам, что строительство растягивающего или

сжатие. Эти или другие элементы процесса перемещаются по-разному, действуют на структуру в целом или на ее отдельную структуру

. Соответственно, требуются различные меры безопасности или специальные работы.Равномерное напыление

не создает дополнительных напряжений при строительстве зданий и поэтому не учитывается при проектировании и расчетах. Тем не менее, это может повлиять на условия санитарии

и относительный подъем грунтовых вод к поверхности, что приведет к созданию базовых сооружений гидратации. В

могут быть проблемы с подземными коммуникациями.

Разница в скорости седиментации приводит к наклону базовой структуры, который составляет

для максимума перехода от выпуклой части к проседанию вогнутой части.В связи с этим в

возникают дополнительные горизонтальные составляющие силы перекоса наряду с обычными вертикальными силами

, которые вызывают изгибающие моменты в строительных конструкциях. Напряжения, возникающие от изгибающих моментов

, зависят от прочности на изгиб и прочности соединения структурно связанных частей конструкции. Большинство зданий

имеют некоторую жесткость, поэтому они могут до некоторой степени следовать кривизне без повреждений.

При более жесткой опорной конструкции возможна более высокая концентрация напряжений [16].

При внезапном образовании провалов на грунте в некоторых частях конструкции образуются

пролетами фундамента и консоли. В этих случаях происходит перераспределение напряжений и, следовательно, неравномерное распределение нагрузки

конструкций на подложке, при этом нагрузка не может быть частично перераспределена. В конструкции

, имеющей сжимающие и растягивающие напряжения, которые могут быть восприняты только до определенной степени,

- предел прочности при растяжении, превышающий трещину пласта.

При статическом анализе конструкций должна применяться обоснованная оценка диаметра разрушения, а также

учитывает глубину и частоту карста. Программы исследований преследуют следующие цели

: объекты с высоким риском карсто-разрушения должны быть тщательно защищены конструктивно,

необходимо для проведения мониторинга возможных деформаций. При больших очагах поражения зачастую экономичнее

демонтировать

постройки и начать новое строительство [17, 18].

Теоретический анализ балок на упругом основании имеет большое значение в строительной практике.

Специалистам инженерных сооружений часто приходится прибегать к многократному проектированию при поиске эффективных форм

строительства этих зданий. В первую очередь это касается зданий на мягком грунте, ленточных фундаментов

, железобетонных виадуков,

плавучих мостов, высоких фундаментов знаний, подкрановых путей,

этажей промышленных зданий,

бетонных покрытий и аэродромов [19].На строительство таких объектов

уходит

почти половина бетона, используемого в строительстве. Такие огромные материальные и финансовые затраты требуют пристального внимания к вопросам расчета конструкций на упругом основании. Задачи

, связанные с исследованием конструкций, лежащих на упругом основании, представляют собой одну из наиболее актуальных, сложных

и интересных задач строительной механики. В последнее время внимание к этим проблемам

все больше растет.С одной стороны, это связано с насущными потребностями инженерной практики, а на

, с другой - развитием и совершенствованием методов расчета. Основную роль играет

Фундамент и Расчет объема бетона

Laurie Amon

Бри Бендоритис

Брэндон Тимер

Фундамент с разносом фундамента

7

Раздвижное основание - это основание для фундамента с более широким дном, что позволяет распределить вес конструкции на большую площадь.У них есть преимущество перед точечной опорой, поскольку вес здания равномерно распределяется по всей площади здания, а не в одной точке контакта с фундаментом. В жилых домах чаще всего используются раздвижные опоры из-за меньшего риска выхода из строя. Размер и количество распространенных нижних колонтитулов варьируется от здания к зданию, при этом качество почвы и нагрузка являются основными определяющими факторами. Уплотнение также помогает определить, сколько поддержки имеет почва - оно предотвращает опускание фундамента вниз.Из-за того, что она находится под землей, давление на опору составляет всего около 3,75 фунтов на квадратный дюйм.

Раздвижные опоры могут уменьшить типичное растрескивание, которое со временем происходит в подвалах по мере оседания здания. В более холодных регионах основание кладут ниже линии промерзания, чтобы уменьшить потенциальный ущерб от морозного пучения. Раздвижные опоры требуют, чтобы почва была устойчивой по всему основанию конструкции. Обычно они имеют ту же толщину, что и фундаментные стены, их ширина вдвое больше, чем толщина.Их можно разместить чуть ниже поверхности почвы или на несколько футов ниже. Балки с уклоном лучше подходят для неустойчивого грунта и для больших конструкций, таких как высотные здания.

Одним из преимуществ использования раздвижных опор в фундаменте является то, что легче построить подвал, так как широкие опоры охватывают весь периметр дома. Во время строительства раздельного фундамента вам потребуется выкопать траншею, отмеченную геодезистом. Затем, в зависимости от качества траншеи, вам может потребоваться построить формы для заливки бетона.Перед заливкой бетона вам, вероятно, потребуется установить металлическую арматуру, чтобы повысить прочность конструкции.

Какие бывают типы?

1) Одинарная опора

2) Комбинированная опора

3) Ленточная опора

4) Решетчатый фундамент

5) Матовая опора

Подробное описание каждого типа см. По следующей ссылке :


Расчет объема бетона

Расчет, позволяющий определить, сколько бетона вам нужно для укладки фундамента, довольно прост:

Толщина плиты (в футах.) X Ширина перекрытия (в футах) X Длина перекрытия (в футах) = Общий требуемый кубический фут бетона.

Вы захотите заказать на 5% больше для вертикальных элементов и на 10% больше для плоского рабочего бетона, чтобы учесть небольшие просчеты или другие инциденты.

Ссылки

Видео на YouTube


Видео на YouTube


Вопросы для обзора

1) Какое преимущество при расстановке опор для дома?
2) Перечислите 3 из 5 типов раздвижных опор.
3) По какой формуле рассчитывается кубический объем бетона?
4) Какова толщина фундамента по сравнению со стенами?
5) Какие факторы необходимо учитывать при построении раздвижного фундамента?
6) Какая сказочная песня представлена ​​на главной странице?


Сводка

  • Жилые дома часто используют раздельное основание

  • Требуется стабильная почва по всей конструкции

  • Существуют различные типы опор

    37

    опор меняется в зависимости от нагрузки

  • Опоры обычно находятся ниже линии промерзания, чтобы предотвратить повреждение от морозного пучения

Источники

Ответы на обзор

1) Постоянный контакт вдоль всего фундамента вместо отдельных точек контакта с точечным основанием, что снижает риск разрушения.

2) Одиночная опора, комбинированная опора, ленточная опора, решетчатый фундамент, опорная плита

3) Толщина плиты (в футах) X ширина плиты (в футах) X длина плиты (в футах) = Общий кубический фут. бетона требуется

4) Фундамент обычно такой же толщины, как и стены.

5) Стабильность / уплотнение почвы, тип здания, которое вы строите, и глубина линии промерзания.

6) Mambo № 5

Bentley - Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Ознакомительные сведения о MicroStation PowerDraft

Краткое руководство по началу работы с MicroStation

Справка по синхронизатору iTwin

ProjectWise

Справка службы автоматизации Bentley

Ознакомительные сведения об услуге Bentley Automation

Bentley i-model Composition Server для PDF

Подключаемый модуль службы разметки

PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор ProjectWise для ArcGIS - Справка по расширению администратора

Коннектор ProjectWise для ArcGIS - Справка по расширению Explorer

Коннектор ProjectWise для ArcGIS Справка

Коннектор ProjectWise для Oracle - Справка по расширению администратора

Коннектор ProjectWise для Oracle - Справка по расширению Explorer

Коннектор ProjectWise для справки Oracle

Коннектор управления результатами ProjectWise для ProjectWise

Справка портала управления результатами ProjectWise

Ознакомительные сведения по управлению поставками ProjectWise

Справка ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора геопространственного управления ProjectWise

Справка ProjectWise Geospatial Management Explorer

Ознакомительные сведения об управлении геопространственными данными ProjectWise

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка по ProjectWise Project Insights

ProjectWise Plug-in для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Таблица поддержки версий ProjectWise

Веб-справка ProjectWise

Справка по ProjectWise Web View

Справка портала цепочки поставок

Услуги цифрового двойника активов

PlantSight AVEVA Diagrams Bridge Help

PlantSight AVEVA PID Bridge Help

Справка по экстрактору мостов PlantSight E3D

Справка по PlantSight Enterprise

Справка по PlantSight Essentials

PlantSight Открыть 3D-модель Справка по мосту

Справка по PlantSight Smart 3D Bridge Extractor

Справка по PlantSight SPPID Bridge

Управление эффективностью активов

Справка по AssetWise 4D Analytics

AssetWise ALIM Web Help

Руководство по внедрению AssetWise ALIM в Интернете

AssetWise ALIM Web Краткое справочное руководство, сравнительное руководство

Справка по AssetWise CONNECT Edition

AssetWise CONNECT Edition Руководство по внедрению

Справка по AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Анализ моста

Справка по OpenBridge Designer

Справка по OpenBridge Modeler

Строительное проектирование

Справка проектировщика зданий AECOsim

Ознакомительные сведения AECOsim Building Designer

AECOsim Building Designer SDK Readme

Генеративные компоненты для справки проектировщика зданий

Ознакомительные сведения о компонентах генерации

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по настройке OpenBuildings Designer

OpenBuildings Designer SDK Readme

Справка по генеративным компонентам OpenBuildings

Ознакомительные сведения по генеративным компонентам OpenBuildings

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

OpenBuildings StationDesigner Help

OpenBuildings StationDesigner Readme

Гражданское проектирование

Помощь в канализации и коммунальных услугах

Справка OpenRail ConceptStation

Ознакомительные сведения о

OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения по OpenRail Designer

Справка по конструктору надземных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения по OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения по OpenRoads Designer

Справка по OpenSite Designer

OpenSite Designer ReadMe

Инфраструктура связи

Справка по Bentley Coax

Справка по Bentley Communications PowerView

Ознакомительные сведения о Bentley Communications PowerView

Справка по Bentley Copper

Справка по Bentley Fiber

Bentley Inside Plant Help

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения OpenComms PowerView

Справка инженера OpenComms Workprint

OpenComms Workprint Engineer Readme

Строительство

ConstructSim Справка для руководителей

ConstructSim Исполнительное ReadMe

ConstructSim Справка издателя i-model

Справка по планировщику ConstructSim

ConstructSim Planner ReadMe

Справка по стандартному шаблону ConstructSim

ConstructSim Work Package Server Client Руководство по установке

Справка по серверу рабочих пакетов ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Справка управления SYNCHRO

SYNCHRO Pro Readme

Энергетическая инфраструктура

Справка конструктора Bentley OpenUtilities

Ознакомительные сведения о Bentley OpenUtilities Designer

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Promis.e Справка

Promis.e Readme

Руководство по установке Promis.e - управляемая конфигурация ProjectWise

Руководство по настройке подстанции

- управляемая конфигурация ProjectWise

Геотехнический анализ

PLAXIS LE Readme

Ознакомительные сведения о PLAXIS 2D

Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

Ознакомительные сведения о PLAXIS 3D

Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

PLAXIS Monopile Designer Readme

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Справка коллекционера gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Справка Bentley CivilStorm

Справка Bentley HAMMER

Справка Bentley SewerCAD

Справка Bentley SewerGEMS

Справка Bentley StormCAD

Справка Bentley WaterCAD

Справка Bentley WaterGEMS

Управление активами линейной инфраструктуры

AssetWise ALIM Linear Referencing Services Help

Руководство администратора мобильной связи TMA

Справка TMA Mobile

Картография и геодезия

Справка карты OpenCities

Ознакомительные сведения о карте OpenCities

OpenCities Map Ultimate для Финляндии Справка

OpenCities Map Ultimate для Финляндии Readme

Справка по карте Bentley

Справка по мобильной публикации Bentley Map

Ознакомительные сведения о карте Bentley

Проектирование шахты

Справка по транспортировке материалов MineCycle

Ознакомительные сведения по транспортировке материалов MineCycle

Моделирование мобильности и аналитика

LEGION CAD Prep Help

Справка по построителю моделей LEGION

Справка по API симулятора LEGION

Ознакомительные сведения об API симулятора LEGION

Справка по симулятору LEGION

Моделирование и визуализация

Bentley Посмотреть справку

Ознакомительные сведения о Bentley View

Анализ морских конструкций

SACS Close the Collaboration Gap (электронная книга)

Ознакомительные сведения о SACS

Анализ напряжений в трубах и сосудов

AutoPIPE Accelerated Pipe Design (электронная книга)

Советы новым пользователям AutoPIPE

Краткое руководство по AutoPIPE

AutoPIPE & STAAD.Pro

Завод Проектирование

Ознакомительные сведения об экспортере завода Bentley

Bentley Raceway and Cable Management Help

Bentley Raceway and Cable Management Readme

Bentley Raceway and Cable Management - Руководство по настройке управляемой конфигурации ProjectWise

Справка по OpenPlant Isometrics Manager

Ознакомительные сведения о диспетчере изометрических данных OpenPlant

Справка OpenPlant Modeler

Ознакомительные сведения для OpenPlant Modeler

Справка по OpenPlant Orthographics Manager

Ознакомительные сведения об OpenPlant Orthographics Manager

Справка OpenPlant PID

Ознакомительные сведения о PID OpenPlant

Справка администратора проекта OpenPlant

Ознакомительные сведения для администратора проекта OpenPlant

Техническая поддержка OpenPlant Support

Ознакомительные сведения о технической поддержке OpenPlant

Справка по PlantWise

Ознакомительные сведения о PlantWise

Выполнение проекта

Справка рабочего стола Bentley Navigator

Моделирование реальности

Справка консоли облачной обработки ContextCapture

Справка редактора ContextCapture

Файл ознакомительных сведений для редактора ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Справка Декарта

Декарт Readme

Структурный анализ

Справка по концепции RAM

Справка по структурной системе RAM

STAAD Close the Collaboration Gap (электронная книга)

STAAD.Pro Help

Ознакомительные сведения о STAAD.Pro

STAAD.Pro Physical Modeler

Расширенная справка по STAAD Foundation

Дополнительные сведения о STAAD Foundation

Детализация конструкций

Справка ProStructures

Ознакомительные сведения о ProStructures

ProStructures CONNECT Edition Руководство по внедрению конфигурации

ProStructures CONNECT Edition Руководство по установке - Управляемая конфигурация ProjectWise

Как рассчитать несущую способность грунта

Обновлено 28 декабря 2020 г.

Автор: S.Hussain Ather

Несущая способность грунта определяется уравнением

Q_a = \ frac {Q_u} {FS}

, в котором Q a - допустимая несущая способность (в кН / м 2 или фунт / фут 2 ), Q u - предельная несущая способность (в кН / м 2 или фунт / фут 2 ), а FS - коэффициент безопасности. Предел несущей способности Q и является теоретическим пределом несущей способности.

Подобно тому, как Пизанская башня наклоняется из-за деформации почвы, инженеры используют эти расчеты при определении веса зданий и домов. Когда инженеры и исследователи закладывают фундамент, они должны убедиться, что их проекты идеальны для той почвы, которая поддерживает их. Несущая способность - это один из методов измерения этой прочности. Исследователи могут рассчитать несущую способность почвы, определив предел контактного давления между почвой и помещенным на нее материалом.

Эти расчеты и измерения выполняются на проектах, касающихся фундаментов мостов, подпорных стен, плотин и подземных трубопроводов. Они полагаются на физику почвы, изучая природу различий, вызванных давлением поровой воды материала, лежащего в основе фундамента, и межкристаллитным эффективным напряжением между самими частицами почвы. Они также зависят от жидкостной механики пространства между частицами почвы. Это объясняет растрескивание, просачивание и сопротивление сдвигу самой почвы.

В следующих разделах более подробно рассматриваются эти вычисления и их использование.

Формула несущей способности грунта

Фундаменты мелкого заложения включают ленточные, квадратные и круглые фундаменты. Глубина обычно составляет 3 метра, что позволяет получить более дешевые, реалистичные и легко переносимые результаты.

Теория предельной несущей способности Терзаги диктует, что вы можете рассчитать предельную несущую способность для неглубоких сплошных фундаментов Q u с

Q_u = cN_c + gDN_q + 0.5gBN_g

, в котором c - сцепление почвы (в кН / м 2 или фунт / фут 2 ), г - эффективный удельный вес почвы (в кН / м 3 или фунт / фут 3 ), D - это глубина опоры (в метрах или футах), а B - ширина опоры (в метрах или футах).

Для неглубоких квадратных фундаментов уравнение: Q u с

Q_u = 1,3cN_c + gDN_q + 0,4gBN_g

, а для неглубоких круглых фундаментов уравнение

Q_u = 1.{2 \ pi (0,75- \ phi '/ 360) \ tan {\ phi'}}} {2 \ cos {(2 (45+ \ phi '/ 2))}}

N c Равно 5,14 для ф '= 0 и

N_C = \ frac {N_q-1} {\ tan {\ phi'}}

для всех других значений ф ', Ng равно:

N_g = \ tan {\ phi '} \ frac {K_ {pg} / \ cos {2 \ phi'} -1} {2}

K pg получается из графического представления величин и определение того, какое значение K pg учитывает наблюдаемые тенденции.Некоторые используют N g = 2 (N q +1) tanф '/ (1 + .4sin4 ф') в качестве приближения без необходимости вычислять K pg .

Могут быть ситуации, в которых грунт проявляет признаки местного разрушения при сдвиге . Это означает, что прочность грунта не может показать достаточную прочность для фундамента, потому что сопротивление между частицами в материале недостаточно велико. В этих ситуациях предельная несущая способность квадратного фундамента составляет Q u =.867c N c + g DN q + 0,4 g BN g , сплошной фундамент i s Qu = 2 / 3c Nc + g D Nq + 0,5 g B Ng и круглый фундамент равен Q u = 0,867c N c + g DN q + 0,3 г BN g .

Методы определения несущей способности грунта

Фундаменты глубокого заложения включают основания опор и кессоны.Уравнение для расчета предельной несущей способности этого типа грунта: Q u = Q p + Q f , где Q u - предельная несущая способность (в кН / м 2 или фунт / фут 2 ), Q p - теоретическая несущая способность конца фундамента (в кН / м 2 или фунт / фут 2 ) и Q f - теоретическая несущая способность из-за трения вала между валом и почвой.Это дает вам другую формулу для несущей способности грунта

Вы можете рассчитать теоретическую нагрузку на концевую опору (наконечник) фундамента Q p как Q p = A p q p В котором Q p - теоретическая несущая способность концевого подшипника (в кН / м 2 или фунт / фут 2 ), а A p - эффективная площадь наконечник (в метрах 2 или в футах 2 ).

Теоретическая единица несущей способности несвязных илистых грунтов q p составляет qDN q , а для связных грунтов 9c, (оба в кН / м 2 или фунт / фут 2 ). D c - критическая глубина для свай в рыхлом иле или песках (в метрах или футах). Это должно быть 10B для рыхлых илов и песков, 15B для илов и песков средней плотности и 20B для очень плотных илов и песков.

Для фрикционной способности обшивки (вала) свайного основания теоретическая несущая способность Q f составляет A f q f для одного однородного слоя грунта и pSq f L для более чем одного слоя почвы. В этих уравнениях A f - эффективная площадь поверхности ствола сваи, q f - kstan (d) , теоретическая единица фрикционной способности для несвязных грунтов. (в кН / м 2 или фунт / фут), где k - боковое давление грунта, с - эффективное давление покрывающих пород и d - угол внешнего трения (в градусах). ). S - это сумма различных слоев почвы (т.е. a 1 + a 2 + .... + a n ).

Для илов эта теоретическая емкость составляет c A + kstan (d) , где c A - адгезия. Он равен c, - сцепление грунта для грубого бетона, ржавой стали и гофрированного металла. Для гладкого бетона значение .8c - c , а для чистой стали - . 5c до . 9c . p - периметр поперечного сечения сваи (в метрах или футах). L - эффективная длина сваи (в метрах или футах).

Для связных грунтов q f = AS u , где a - коэффициент сцепления, измеряемый как 1-.1 (S uc ) 2 для S uc менее 48 кН / м 2 где S uc = 2c - прочность на неограниченное сжатие (в кН / м 2 или фунт / фут 2 ) .Для S uc больше, чем это значение, a = [0,9 + 0,3 (S uc - 1)] / S uc .

Что такое фактор безопасности?

Коэффициент безопасности колеблется от 1 до 5 для различных применений. Этот фактор может учитывать величину повреждений, относительное изменение шансов, что проект может потерпеть неудачу, сами данные о грунте, построение допусков и точность расчетных методов анализа.

Для случаев разрушения при сдвиге коэффициент запаса прочности изменяется от 1.2 до 2,5. Для плотин и насыпей коэффициент запаса прочности составляет от 1,2 до 1,6. Для подпорных стен - от 1,5 до 2,0, для шпунтовых свай - от 1,2 до 1,6, для раскосных котлованов - от 1,2 до 1,5, для опор с разбросом по сдвигу - от 2 до 3, для опор из матов - от 1,7 до 2,5. Напротив, в случаях нарушения просачивания, когда материалы просачиваются через небольшие отверстия в трубах или других материалах, коэффициент безопасности колеблется от 1,5 до 2,5 для подъема и от 3 до 5 для трубопроводов.

Инженеры также используют практические правила для коэффициента безопасности как 1.5 для подпорных стен, которые переворачиваются гранулированной засыпкой, 2,0 для связной засыпки, 1,5 для стен с активным давлением грунта и 2,0 для стен с пассивным давлением грунта. Эти факторы безопасности помогают инженерам избежать отказов, связанных со сдвигом и просачиванием, а также тем, что почва может смещаться в результате нагрузки на нее.

Практические расчеты несущей способности

Вооружившись результатами испытаний, инженеры рассчитывают, какую нагрузку может безопасно выдержать почва. Начиная с веса, необходимого для срезания почвы, они добавляют коэффициент безопасности, поэтому конструкция никогда не прикладывает достаточно веса для деформации почвы.Они могут регулировать площадь основания и глубину фундамента, чтобы оставаться в пределах этого значения. В качестве альтернативы они могут сжимать почву для увеличения ее прочности, например, используя каток для уплотнения рыхлого насыпного материала для дорожного полотна.

Методы определения несущей способности грунта включают максимальное давление, которое фундамент может оказывать на грунт, так что приемлемый коэффициент запаса прочности против разрушения при сдвиге находится ниже основания и соблюдаются допустимые общие и дифференциальные осадки.

Предельная несущая способность - это минимальное давление, которое может вызвать разрушение опорного грунта при сдвиге непосредственно под фундаментом и рядом с ним. Они учитывают прочность на сдвиг, плотность, проницаемость, внутреннее трение и другие факторы при строительстве конструкций на грунте.

Инженеры руководствуются этими методами определения несущей способности почвы при выполнении многих из этих измерений и расчетов. Эффективная длина требует от инженера выбора того, где начать и где прекратить измерения.В качестве одного из методов инженер может выбрать использование глубины сваи и вычесть любые нарушенные поверхностные почвы или смеси грунтов. Инженер также может измерить ее как длину сегмента сваи в одном слое почвы, состоящем из многих слоев.

Что вызывает напряжение в почвах?

Инженеры должны учитывать почвы как смеси отдельных частиц, которые перемещаются друг относительно друга. Эти единицы грунта можно изучать, чтобы понять физику этих движений при определении веса, силы и других величин по отношению к зданиям и проектам, которые инженеры строят на них.

Разрушение при сдвиге может возникнуть в результате воздействий на грунт напряжений, которые заставляют частицы сопротивляться друг другу и рассеиваться таким образом, что это вредно для здания. По этой причине инженеры должны быть осторожны при выборе конструкций и грунтов с соответствующей прочностью на сдвиг.

Круг Мора может визуализировать напряжения сдвига на плоскостях, относящихся к строительным проектам. Круг напряжений Мора используется в геологических исследованиях испытания грунтов. Он предполагает использование образцов грунта цилиндрической формы, в которых радиальные и осевые напряжения действуют на слои грунта, рассчитываемые с помощью плоскостей.Затем исследователи используют эти расчеты для определения несущей способности грунта в фундаменте.

Классификация почв по составу

Физики и инженеры могут классифицировать почвы, пески и гравий по их размеру и химическому составу. Инженеры измеряют удельную поверхность этих компонентов как отношение площади поверхности частиц к массе частиц, что является одним из методов их классификации.

Кварц является наиболее распространенным компонентом ила, а также песка и слюды и полевого шпата.Глинистые минералы, такие как монтмориллонит, иллит и каолинит, образуют листы или структуры пластинчатой ​​формы с большой площадью поверхности. Эти минералы имеют удельную поверхность от 10 до 1000 квадратных метров на грамм твердого вещества.

Эта большая площадь поверхности допускает химические, электромагнитные и ван-дер-ваальсовы взаимодействия. Эти минералы могут быть очень чувствительны к количеству жидкости, которая может проходить через их поры. Инженеры и геофизики могут определять типы глин, присутствующих в различных проектах, чтобы рассчитать влияние этих сил и учесть их в своих уравнениях.

Почвы с высокоактивными глинами могут быть очень нестабильными, поскольку они очень чувствительны к жидкости.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
