Расчет электрики в доме: Расчет проводки в доме своими руками

Сколько нужно кабеля на электроснабжение дома либо квартиры?

• Статья
• Видео

Существует два основных метода расчета длины кабеля на проектирование проводки в помещении. Первый и в том же время правильный – опираясь на готовую схему электропроводки, второй – подсчет по суммарной площади комнат. Далее мы рассмотрим оба способа, чтобы Вы знали, как рассчитать количество кабеля для электропроводки в частном доме либо квартире.

• Схема в помощь!
• Вариант для ленивых

Схема в помощь!

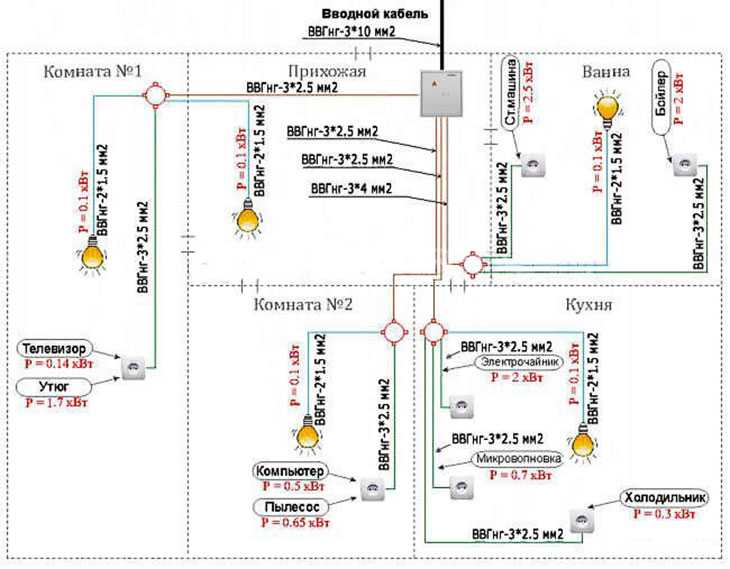

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

1. Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка). Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik. ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
2. Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка. Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
3. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм², на розетки нужен кабель с более мощными жилами – 3*2,5 мм². Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм² (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

• Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
• На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
• Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
• Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится.

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

• Типовая схема электропроводки в 3-х комнатной квартире
• Калькулятор для расчета сечения кабеля
• Как рассчитать количество точечных светильников

Опубликовано 17.09.2015 Обновлено 01.03.2019 Пользователем Александр (администратор)

Расчет электропроводки в частном доме • Energy-Systems



Расчет мощности в частном доме

Сегодняшняя статья в первую очередь будет интересна тем людям, которые только приобрели частный загородный дом и собираются проводить в нем ремонтные работы, или просто решили планово поменять электрическую проводку в доме.

На примере стандартного одноэтажного загородного дома, советской постройки, и проводкой, монтаж которой датируется 80-ми годами прошлого столетия, мы вам расскажем, как рассчитать новую электропроводку, на что нужно обратить внимание и с какими нюансами и трудностями вам пройдется столкнуться при выполнении электромонтажных работ.

Выполнять подобные работы самостоятельно не рекомендуется. Для этого есть специализирующиеся компании, которые в сжатые сроки качественно и надежно проведут все необходимые работы. Но вы, как хозяин помещения, обязаны, хотя бы в теории, представлять, как это делается, для того же контроля компании подрядчика. Итак, по порядку…

Для расчета электропроводки в частном доме необходимо выяснить, какое именно напряжение подведено к дому. В нашем случае к  дому была подведена однофазная линия мощностью в 11,00 КВт. Современные реалии диктуют совершенно другие требования к мощности электрической сети, поэтому мощность необходимо увеличить. Но для того, чтобы посчитать, какая именно мощность нам необходима, нужно составить план-схему новой проводки, где будет указано точное количество электрических точек в доме (розетки, выключатели освещение), в зависимости от мощности используемых электрических приборов выбрать провода с нужным сечением, а также автоматические выключатели с необходимой рабочей силой тока.



План-схема выполняется следующим образом. В специализированных инженерных программах рисуется план-схема дома, в котором точно указывается месторасположение всех электрических точек и разбитие их на группы. В зависимости от того, какие именно электроприборы будут питать розетки, на каждую группу рассчитывается необходимая рабочая сила тока. Как это делается, можно прочитать в статье: «Как рассчитать мощность автомата?»

По предварительному подсчету сумма номинальных мощностей бытовых электрических приборов в доме составила 35,00 КВт. А постоянно действующая мощность составила 15,00 КВт. Соответственно мощности сети в 11,00 КВт не достаточно. Поэтому стал вопрос замены однофазного подключения на трехфазное.

Для подключения трехфазного питания нужно получить разрешение на трехфазный ввод. Разрешение выдает районное отделение энергосбыта. Сначала пишется заявление о прошении увеличения мощности на имя главного инженера. Заявление подписывают, и выдается разрешение. Документ подается в Облэнерго, и заключается договор о технических условиях присоединения. Уже после проведения технического осмотра и допуска (пишется очередное заявление), у нас появилось напряжение в 380 Вольт, а мощность P= 32,00 КВт.

Расчет электропроводки

Далее необходимо правильно подобрать провода по сечению. Это очень важно, т.к. если провод не будет соответствовать всем требованиям надежности (выберете не то сечение), его перегрев может привести к замыканию и пожару. Нужно выбирать провод по величине тока, который он способен пропускать через себя длительное время. В нашем случае для присоединения дома к электросети подходит больше всего кабель ВБ6Ш 4-х жильный, с 16 мм² (сечение). Однако стоит пояснить, что такой кабель предназначен для проводки под землей, при воздушном  вводе используется кабель марки СИП. Обязательно кабель должен быть медным и четырехжильным.

А вот для внутренней разводки мы выбрали кабель серии ВВГнг и NYM. Сечение у них бывает разное от 1,50 кв. мм. до 4, 00кв.мм. и от 1 до 5-ти жильных вариантов. Тут уже подбираете, какие лично вас устроят варианты. Для нашего одноэтажного дома хватило 234 метров, помните при закупке кабелей необходимо делать зазор на длину провода около 15 %.

Часто у домовладельцев возникает вопрос относительно целесообразности установки УЗО (устройство защитного отключения). В условиях постоянных скачков электроэнергии на загородных участках УЗО просто жизненно необходимо. Устройство защитного отключения препятствует возникновению пожара и защищает от поражения электрическим током.

 Пример проекта электропроводки в частном доме

Назад

1из20

Вперед

Также многие владельцы загородных домов очень часто допускают ошибку, устанавливая выключатель дифференциального тока (УЗО) с током утечки на 300 мА, руководствуясь правилом – «чем мощнее, тем лучше». Однако это не совсем так. УЗО с током на 300 мА спасет только от очень больших утечек тока (свыше 100 мА), поэтому целесообразнее устанавливать устройство защитного отключения с высокой чувствительностью в 30 мА. Такой аппарат защитит от всех видов перемыканий, утечек и перегруженностей (даже от самых коротких).

Монтаж электропроводки

Завершающим этапом работ по электроснабжению является электромонтаж и монтаж проводки. Т.к. дом не кирпичный, а из газоблоков, вопрос по поводу определения способа монтажа не возник. В данном случае лучше всего подходит скрытый монтаж. Обобщу, что к этому моменту у нас уже все было закуплено и были готовы чертежи. Стены можно легко штробить электролобзиком, а выдалбливать стамеской. Также важно то, что кабели изначально проложили в гофротрубах с протяжкой и диаметром от 15 до 30 мм, до того, как заложить в штробу. А потом, как обычно, закладывали их (уже заправленные в гофру) в уже готовые штробы и штукатурили.

Еще хотел бы обратить внимание на один очень важный момент: это заземляющий контур электрической системы дома. В нашем случае этот вопрос решился довольно просто: соединили три уголка из металла, размером 50х50 мм, длиной по 2,5 и толщиной 5 мм. Вбили стержни, на расстоянии в 3 м. (в подполье технического помещения). Объединили общей полосой стальной треугольник, и соединил конец заземляющего провода с заземляющей шиной в щитке.

Ну и наконец – «да будет свет»!

Сегодня мы описали лишь поверхностно работы, которые необходимо выполнить по электроснабжению частном доме, более детальную информацию можно найти на нашем сайте в тематических разделах.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Как рассчитать электрическую нагрузку в доме в Калгари

Если вы переезжаете в новый дом или планируете реконструировать старый дом, понимание электрической нагрузки вашего дома является важным шагом при выборе подходящих приборов и оборудования. .

Что такое электрическая нагрузка?

Так почему же важен расчет электрической нагрузки? Он представляет собой общее количество электроэнергии, подаваемой в ваш дом. Он используется всеми электрическими цепями вашего дома, включая розетки, приборы и осветительные приборы.

После того, как вы рассчитаете текущие расходы на электроэнергию, вы сможете лучше планировать и управлять распределением электроэнергии по всему дому. Для старых домов, которые нуждаются в новых или модернизированных электрических услугах, квалифицированный электрик может помочь вам с установкой.

Как рассчитать электрическую нагрузку

Как рассчитать электрическую нагрузку в доме не всегда легко. Проверка количества ватт (Вт), используемого каждым отдельным прибором и устройством, позволит вам получить наиболее точную электрическую нагрузку, но это не всегда легко или удобно.

Для домашних расчетов лучше всего сохранять погрешность в 80 % (то есть поддерживать используемую электрическую мощность как минимум на 20 % ниже максимальной нагрузочной способности главной цепи).

Во-первых, вот несколько формул, которые помогут вам понять взаимосвязь между терминами, которые мы будем использовать:

• Ампер = Вт / Вольт
• вольт x ампер =
ватт

Например, если у вас есть 100-амперная сеть с сетью 240 вольт, то ваша мощность составляет 24 000 ватт.

Вы можете рассчитать, сколько ампер требуется вашему дому, выполнив следующие шаги:

Шаг	Пример
Рассчитайте мощность ваших осветительных цепей , взяв площадь вашего дома и умножив ее на 3 Вт.	1800 квадратных футов x 3 = 5400 Вт
Добавьте номинальную мощность для всех подключаемых розеток	15 розеток x 2760 Вт = 41400 Вт 5400 + 41400 = 46800 Вт
Добавьте мощность всех стационарных приборов , таких как водонагреватель, плита/духовка, оконный кондиционер, холодильник и т. д.	Водонагреватель: 5000 Вт Посудомоечная машина: 1200 Вт Холодильник: 300 Вт Итого: 6500 Вт 46800 + 6500 = 53300 Вт
Вычесть 10000 из суммы этих	53300 – 10000 = 43300 Вт
Умножить на 0,40 (40%)	43300 х 0,40 = 17320 Вт
Добавьте 10000 обратно к этому номеру	17320 + 10000 = 27320 Вт
Добавьте мощность вашего нагревательного или охлаждающего оборудования , в зависимости от того, что больше. Не добавляйте оба, потому что вы не будете использовать их одновременно.	AC: 4000 Вт 27320 + 4000 = 31320 Вт
Разделите на 240 (или любое другое напряжение, используемое в вашем доме), чтобы получить количество ампер, и это число будет вашим расчетом нагрузки	31320 / 240 = 130,5 Рекомендуемая сила тока

Почему важна электрическая нагрузка?

Проще говоря, электрическая нагрузка вашего дома — это общая величина тока, которую может выдержать ваша электропроводка. Если количество энергии, потребляемой всеми его приборами и электрическим оборудованием, превышает то, что могут выдержать его провода, вы можете столкнуться с отключением электроэнергии и частыми отключениями от панели автоматического выключателя.

В разных домах разная электрическая нагрузка, поэтому нужна разная сила тока. Небольшому дому без системы кондиционирования, вероятно, не потребуется более 100 ампер, тогда как большому дому с центральным отоплением и множеством устройств и приборов, вероятно, потребуется 200 ампер.

Если вы замечаете частые отключения электроэнергии, мерцание света или неработающие приборы, возможно, пришло время заменить электрическую панель.

Почему вам следует обновить электрическую панель

Сервисная панель со слишком большим количеством цепей может быть опасной, поэтому перед добавлением новых цепей лучше обратиться к квалифицированному электрику. Они смогут определить минимальную силу тока панели, необходимую для значительных электрических дополнений, и сказать вам, следует ли вам модернизировать вашу электрическую панель.

Размер вашей электрической коробки будет определять электрическую мощность вашего дома. Как правило, они бывают трех размеров:

• Небольшой блок предохранителей (60 ампер) : иногда встречаются в старых домах с оригинальной проводкой, эти блоки предохранителей достаточно малы, чтобы поместиться в электрическую панель за пределами вашего дома. Этот тип панели, вероятно, не подходит для дома площадью 1200 квадратных футов и более, поскольку он может обеспечивать питание только одного 240-вольтового устройства.
• Средняя сервисная панель (100 ампер) : В большинстве современных домов требуется минимум 100 ампер — это также минимум, требуемый Национальным электротехническим кодексом (NEC) / Канадским электротехническим кодексом (CEC). Если вы планируете провести капитальный ремонт или добавить крупную бытовую технику, вам может потребоваться модернизация электрической панели.
• Большая сервисная панель (150-200 ампер) : Этот тип обслуживания потребуется в большом доме, в котором используется много электроприборов, включая оборудование для отопления и кондиционирования воздуха, гидромассажные ванны или системы домашнего кинотеатра.

В вашем доме также может быть установлен электрический щит, который, как известно, подвергает вас риску пожара. Мы призываем вас заменить их без промедления.

Если вы решили, что вам необходимо обновить электрическую панель, обратитесь к одному из наших квалифицированных электриков.
