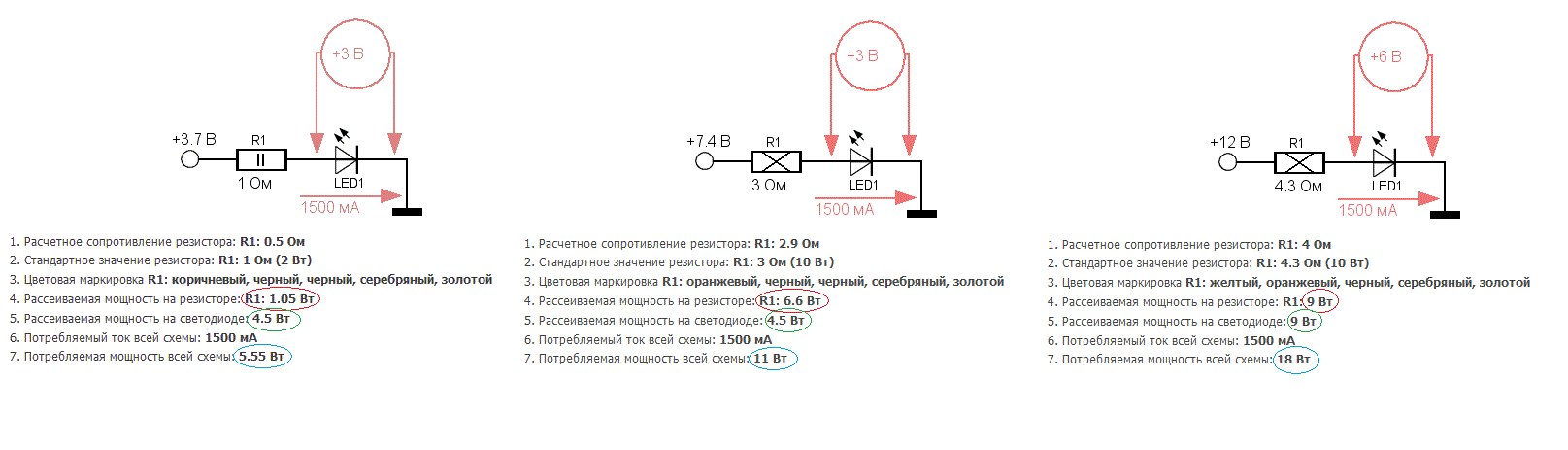

В схемах со светодиодами обязательно используются резисторы для ограничения. Они защищают от перегорания и преждевременного выхода из строя светодиодных элементов. Основная проблема заключается в точном подборе необходимых параметров, поэтому у специалистов широкой популярностью пользуется калькулятор расчета сопротивления для светодиодов. Для получения максимально точных результатов потребуются данные о напряжении источника питания, о прямом напряжении самого светодиода и его расчетном токе, а также схема подключения и количество элементов.

В самом простом случае, когда отсутствуют необходимые исходные данные, величину прямого напряжения светодиодов можно с высокой точностью установить по цвету свечения. Типовые данные об этом физическом явлении сведены в таблицу.

Многие светодиоды имеют расчетный ток 20 мА. Существуют и другие виды элементов, у которых этот параметр может достигать значения 150 мА и выше. Поэтому для того чтобы точно определить номинальный ток, понадобятся данные о технических характеристиках светодиода. Если же нужная информация полностью отсутствует, номинальный ток элемента условно принимается за 10 мА, а прямое напряжение – 1,5-2 вольта.

Количество токоограничивающих резисторов напрямую зависит от схемы подключения полупроводниковых элементов. Например, если используется последовательное соединение, можно вполне обойтись одним резистором, поскольку сила тока во всех точках будет одинаковой.

В случае параллельного соединения одного гасящего резистора будет уже недостаточно. Это связано с тем, что характеристики светодиодов не могут быть абсолютно одинаковыми. Все они обладают собственными сопротивлениями и такими же разными потребляемыми токами. То есть, элемент с минимальным сопротивлением потребляет большее количество тока и может преждевременно выйти из строя.

Следовательно, если выйдет из строя хотя-бы один светодиод из подключенных параллельно, это приведет к возникновению повышенного напряжения, на которое остальные элементы не рассчитаны. В результате, они тоже перестанут работать. Поэтому при параллельном соединении для каждого светодиода предусматривается собственный резистор.

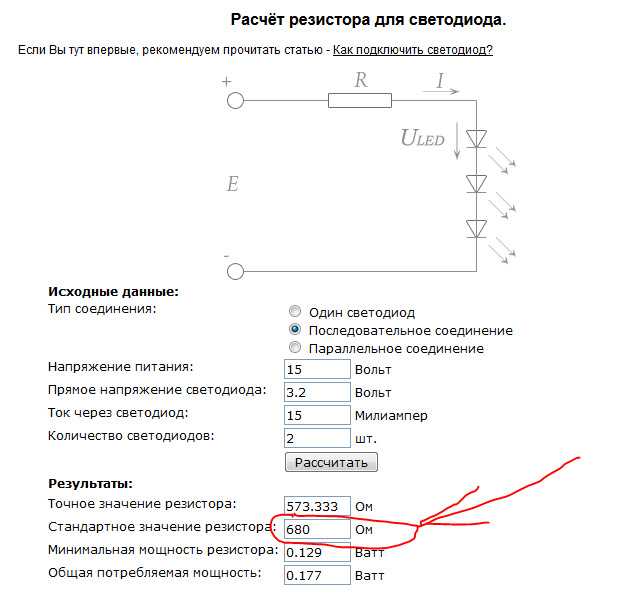

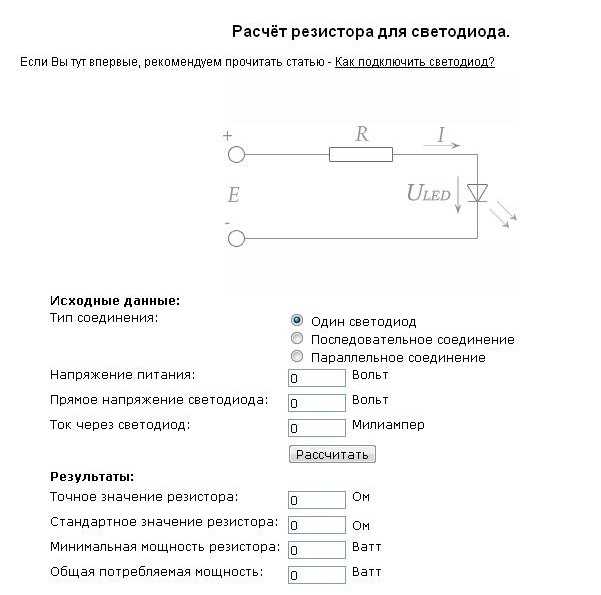

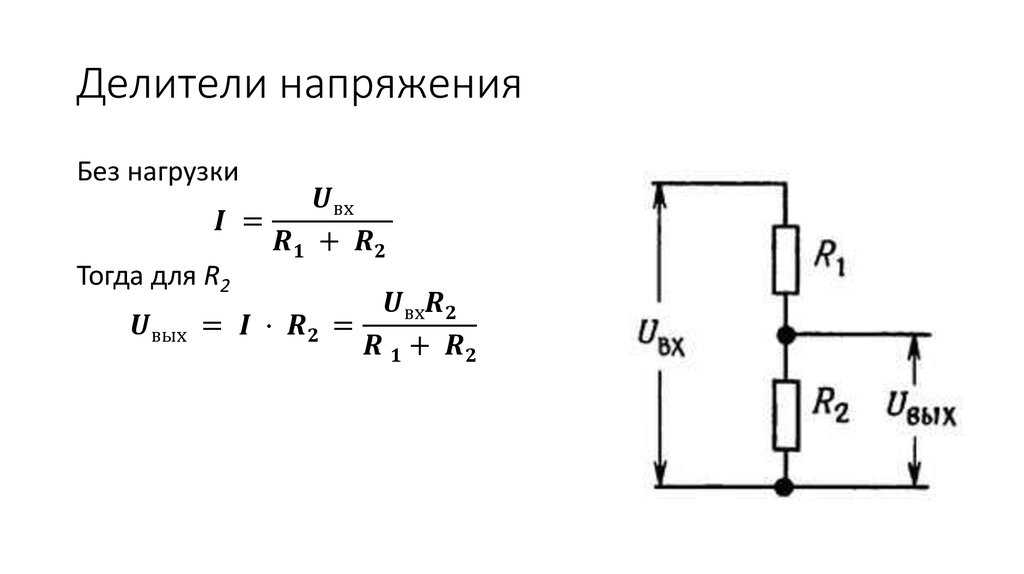

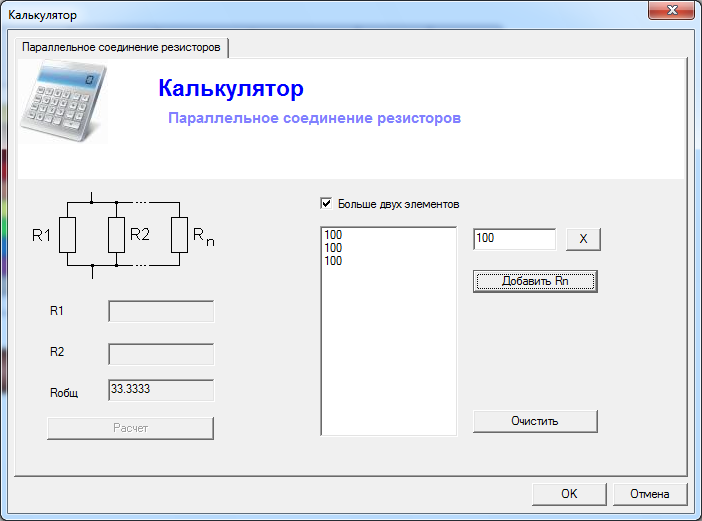

Все эти особенности учтены в онлайн-калькуляторе. В основе расчетов лежит формула определения сопротивления: R = Uгасящее/Iсветодиода. В свою очередь Uгасящее = Uпитания – Uсветодиода.

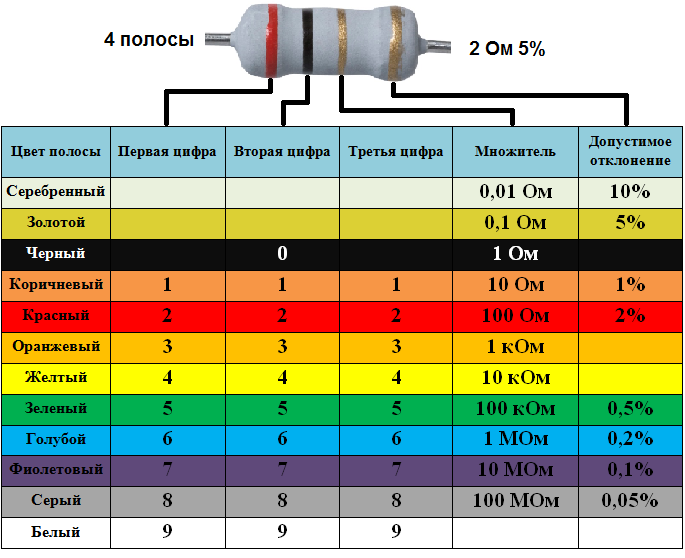

Цветовая маркировка резисторов онлайн

Выключатель с подсветкой: установка, подключение, схема

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Как понять Закон Ома: простое объяснение для чайников с формулой и понятиями

Закон Ома для переменного тока

Проверка светодиода мультиметром (тестером) на исправность

Как рассчитать и подключить светодиоды последовательно и параллельно

В этой статье вы узнаете, как рассчитать светодиоды последовательно и параллельно, используя простую формулу, и настроить свои собственные персонализированные светодиодные дисплеи, теперь вам не нужно просто задаваться вопросом, как проволочные светодиоды? но на самом деле может это сделать, подробности здесь.

Эти светильники известны не только своими ослепительными цветовыми эффектами, но и долговечностью и минимальным энергопотреблением.

Кроме того, светодиоды можно соединять группами, образуя большие буквенно-цифровые дисплеи, которые можно использовать в качестве индикаторов или рекламных объявлений.

Молодые любители электроники и энтузиасты часто задаются вопросом, как рассчитать светодиод и его резистор в цепи, поскольку им трудно оптимизировать напряжение и ток через группу светодиодов, необходимые для поддержания оптимальной яркости.

Почему нам нужно рассчитать светодиоды

Проектирование светодиодных дисплеев может быть забавным, но очень часто мы просто думаем, как подключить светодиодные светильники? Узнайте с помощью формулы, насколько просто создавать собственные светодиодные дисплеи.

Мы уже знаем, что для свечения светодиода требуется определенное прямое напряжение (FV). Например, для красного светодиода потребуется FV 1,2 В, для зеленого светодиода потребуется 1,6 В, а для желтого светодиода около 2 В.

Все современные светодиоды рассчитаны на прямое напряжение примерно 3,3 В независимо от их цвета.

Но поскольку заданное напряжение питания светодиода будет в основном выше, чем значение его прямого напряжения, добавление резистора ограничения тока со светодиодом становится обязательным.

Поэтому давайте узнаем, как можно рассчитать резистор ограничителя тока для выбранного светодиода или серии светодиодов. напряжение VS – прямое напряжение светодиода VF) / ток светодиода I

Здесь R – рассматриваемый резистор в омах

Vs – входное напряжение питания светодиода

VF – прямое напряжение светодиода, что на самом деле является минимальным требуемым напряжением питания светодиодом для освещения с оптимальной яркостью.

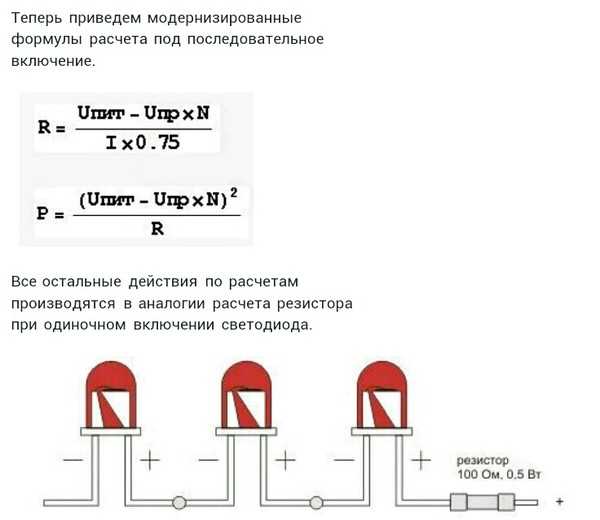

Когда речь идет о последовательном соединении светодиодов, вам просто нужно заменить в формуле «прямое напряжение светодиодов» на «общее прямое напряжение», умножив FV каждого светодиода на общее количество светодиодов в серии. Предположим, что есть 3 светодиода последовательно, тогда это значение становится равным 3 x 3,3 = 9,9

Ток светодиода или I относится к номинальному току светодиода, он может варьироваться от 20 мА до 350 мА в зависимости от спецификации выбранного светодиода. Это должно быть преобразовано в ампер в формуле, поэтому 20 мА становится 0,02 А, 350 мА становится 0,35 А и так далее.

Как подключить светодиоды?

Чтобы понять это, давайте прочитаем следующее обсуждение:

Предположим, вы хотите разработать светодиодный дисплей, содержащий 90 светодиодов, с питанием 12 В для питания этого 90 светодиодного дисплея.

Для оптимального согласования и настройки светодиода 90 с питанием 12 В вам необходимо соединить светодиоды последовательно и параллельно.

Для этого расчета нам потребуется учитывать 3 параметра, а именно:

1. Общее количество светодиодов, равное 9.0 в нашем примере
2. Прямое напряжение светодиодов, здесь мы считаем его равным 3 В для простоты расчета, обычно это будет 3,3 В
3. Вход питания, который составляет 12 В для данного примера

Прежде всего мы должны рассмотреть параметр последовательного соединения и проверить, сколько светодиодов может быть размещено в пределах заданного напряжения питания

Мы делаем это, разделив напряжение питания на 3 вольта.

Очевидно, что ответ = 4. Это дает нам количество светодиодов, которые можно разместить в источнике питания 12 В.

Однако приведенное выше условие может быть нежелательным, поскольку это ограничивало бы оптимальную яркость строгим питанием 12 В, а в случае, если питание было уменьшено до некоторого более низкого значения, это привело бы к снижению свечения светодиода.

Таким образом, чтобы обеспечить более низкий запас по крайней мере 2 В, было бы целесообразно удалить один счетчик светодиодов из расчетов и сделать его равным 3. питание было снижено до 10 В, но светодиоды все равно могли светиться достаточно ярко.

Теперь мы хотели бы узнать, сколько таких цепочек из 3 светодиодов можно составить из имеющихся у нас 90 светодиодов? Следовательно, разделив общее количество светодиодов (90) на 3, мы получим ответ, равный 30. Это означает, что вам нужно будет припаять 30 рядов светодиодных цепочек или цепочек, по 3 светодиода в каждой цепочке. Это довольно легко, верно?

После того, как вы закончите сборку упомянутых 30 цепочек светодиодов, вы, естественно, обнаружите, что каждая цепочка имеет свои положительные и отрицательные свободные концы.

Затем подключите рассчитанное значение резисторов, как описано в предыдущем разделе, к любому из свободных концов каждой серии, вы можете подключить резистор к положительному или отрицательному концу цепочки, положение не имеет значения. поскольку резистор просто должен соответствовать серии, вы можете даже включить некоторые из них между сериями светодиодов. Используя более раннее значение, мы находим резистор для каждой цепочки светодиодов: напряжение VF) / ток светодиода

= 12 — (3 x 3) / 0,02 = 150 Ом

Предположим, мы подключаем этот резистор к каждому отрицательному концу светодиодной цепочки.

• После этого вы можете начать соединять общие положительные концы светодиодов вместе, а отрицательные концы или концы резисторов каждой серии вместе.
• Наконец, подайте 12 В на эти общие концы, соблюдая правильную полярность. Вы сразу обнаружите, что весь дизайн ярко светится с одинаковой интенсивностью.
• Вы можете выровнять и организовать эти цепочки светодиодов в соответствии с дизайном дисплея.

Нечетное количество светодиодов

Может возникнуть ситуация, когда светодиодный экран содержит нечетное количество светодиодов.

Например, предположим, что в приведенном выше случае вместо 90, если бы дисплей состоял из 101 светодиода, то, учитывая 12В в качестве питания, становится довольно неудобной задачей разделить 101 на 3.

Итак, мы находим ближайшее значение, которое делится на 3, что равно 99. Разделив 99 на 3, мы получим 33.

Таким образом, расчет для этих 33 цепочек светодиодов будет таким же, как описано выше, но как насчет оставшихся двух светодиодов? Не беспокойтесь, мы все еще можем сделать цепочку из этих двух светодиодов и соединить ее параллельно с оставшимися 33 цепочками.

Однако, чтобы убедиться, что цепочка из 2 светодиодов потребляет равномерный ток, как и остальные 3 цепочки светодиодов, мы соответствующим образом рассчитываем последовательный резистор.

В формуле мы просто меняем общее прямое напряжение, как показано ниже:

R = (напряжение питания VS – прямое напряжение светодиода VF) / ток светодиода

= 12 — (2 x 3) / 0,02 = 300 Ом

Это дает нам значение резистора специально для цепочки из 2 светодиодов.

Таким образом, у нас есть 150 Ом для всех цепочек из 3 светодиодов и 300 Ом для цепочки из 2 светодиодов.

Таким образом, вы можете отрегулировать цепочки светодиодов с несовпадающим количеством светодиодов, включив соответствующий компенсирующий резистор последовательно с соответствующими цепочками светодиодов.

Таким образом, проблема легко решается путем изменения номинала резистора для остальных меньших серий.

На этом мы завершаем наше руководство о том, как соединить светодиоды последовательно и параллельно для любого заданного количества светодиодов, используя указанное напряжение питания. Если у вас есть какие-либо вопросы, пожалуйста, используйте поле для комментариев, чтобы решить их.

Расчет последовательно-параллельных светодиодов на плате дисплея

До сих пор мы узнали, как светодиоды могут быть соединены или рассчитаны последовательно и параллельно.

В следующих параграфах мы рассмотрим, как спроектировать большой цифровой светодиодный дисплей, соединяя светодиоды последовательно и параллельно.

В качестве примера мы создадим цифровой дисплей «8» с помощью светодиодов и посмотрим, как он подключен.

Необходимые детали

Для сборки вам потребуются следующие электронные компоненты:
КРАСНЫЙ СВЕТОДИОД 5 мм. = 56 шт.
РЕЗИСТОР = 180 ОМ ¼ ВАТТ CFR,
ПЛАТА ОБЩЕГО НАЗНАЧЕНИЯ = 6 НА 4 ДЮЙМА

Как рассчитать и сконструировать светодиодный дисплей?

Конструкция этой схемы отображения числа очень проста и выполняется следующим образом:

Вставьте все светодиоды в плату общего назначения; следуйте ориентациям, как показано на принципиальной схеме.

Сначала припаяйте только один вывод каждого светодиода.

Выполнив это, вы обнаружите, что светодиоды не выровнены прямо и на самом деле закреплены довольно криво.

Прикоснитесь жалом паяльника к месту пайки светодиода и одновременно надавите на этот светодиод, чтобы его основание плотно прижалось к плате. Сделайте это для всех светодиодов, чтобы они выровнялись прямо.

Теперь закончите припаивать остальные непаянные выводы каждого из светодиодов. Аккуратно обрежьте их провода кусачками. По принципиальной схеме объедините плюсы всех серий светодиодов.

Подключите резисторы 180 Ом к отрицательным разомкнутым концам каждой серии. Снова соедините все свободные концы резисторов.

На этом построение светодиодного индикатора №8 заканчивается. Чтобы проверить это, просто подключите 12-вольтовый источник питания к общему плюсу светодиода и общему минусу резистора.

Цифра «8» должна мгновенно загореться в виде большого цифрового дисплея и быть узнаваемой даже с большого расстояния.

Советы по функционированию схемы

Чтобы четко понять, как спроектировать большой цифровой светодиодный дисплей, важно детально знать принцип работы схемы.

Глядя на схему, можно заметить, что весь дисплей разделен на 7 светодиодных серий «полос».

Каждая серия содержит группу из 4 светодиодов. Если мы разделим входные 12 вольт на 4, мы обнаружим, что каждый светодиод получает 3 вольта, которых достаточно, чтобы они ярко светились.

Резисторы обеспечивают ограничение тока светодиодов, чтобы они могли работать долго.

Теперь, просто соединяя эти светодиоды параллельно, мы можем выровнять их в разные формы, чтобы получить огромное разнообразие различных буквенно-цифровых дисплеев.

Теперь читатели должны были легко понять, как рассчитать светодиод в различных режимах.

Нужно просто соединить светодиоды сначала последовательно, затем соединить их в параллельные соединения и подать напряжение на их общие плюсы и минусы.
