Быстрый расчёт количества светильников для натяжного потолка
Если заказчик планирует установить наши подарочные точечные светильники, то ответ довольно прост. Один наш светильник GX53 h5 мощностью 8w освещает 2м² вокруг себя, следовательно, берёте площадь своего помещения, например, 16м² и делите на 2, в итоге получаете 8 светильников.

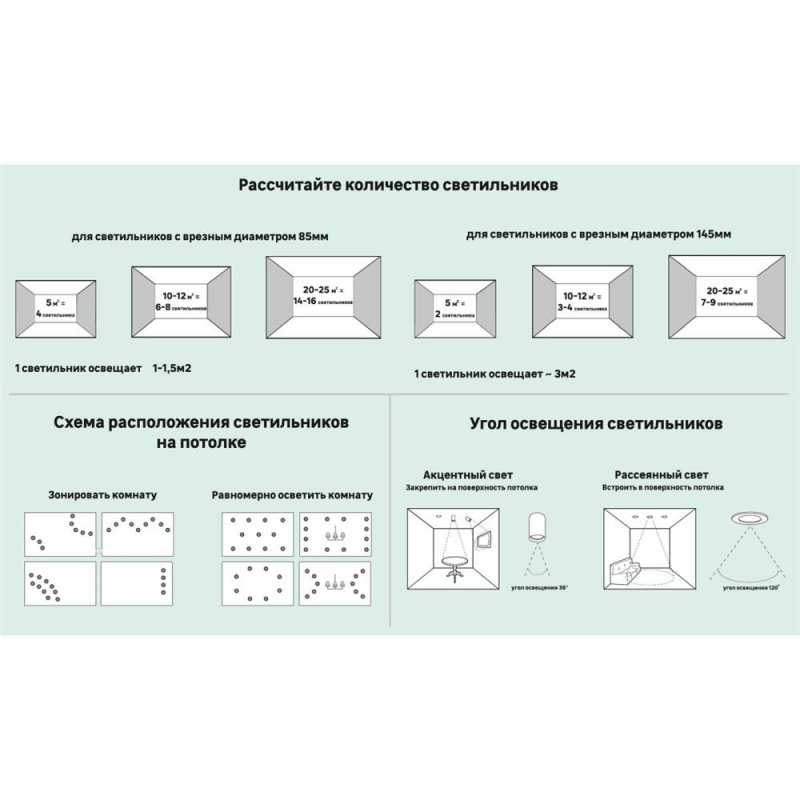

Равномерное расположение светильников в помещении
Если любите помещения освещённые поярче, то можно поставить 10 светильников.
Вот так всё просто.
Но.
Другие осветительные элементы на вашем потолке
Но в натяжной потолок встраиваются не только светильники, но и светодиодная лента, которая в сочетании с разными профилями и элементами натяжного потолка рождает множество красивых решений.
Парящий профиль
Контурный профиль
Скрытый карниз (Гардина ПК5)
Профиль световой линии с заглушкой
Например в потолок могут быть добавлены: парящая, контурная, закарнизная подсветки, а также, световые линии, ещё бывает запотолочная подсветка, межуровневая подсветка на многоуровневых натяжных потолках и т.д.
Парящая подсветка
Контурная подсветка Закарнизная подсветка
Световые линии
Запотолочная подсветка
Межуровневая подсветка
В целом, мы всегда позиционируем такие решения, как декоративные, т.
е. сделанные в первую очередь для красоты, но наши заказчики желают большего и интересуются: «Как получить достаточно света используя только решения на основе светодиодной ленты без использования светильников, люстр и прочего?». Ну они так конечно не говорят, но смысл такой :).
Обычно они говорят: «У нас дизайн!» — и об эту фразу разбивается любая наша аргументация :).
Что ж, это действительно возможно, давайте разбираться сколько же метров светодиодной ленты понадобиться под конкретный размер помещения, чтобы заменить с помощью неё привычные люстры и лампы.
А для этого мы должны разобраться: «А сколько этого самого света?», «Сколько этой самой освещённости?» должно быть в помещении, чтобы человеку было комфортно и в чём это всё дело измеряется?
Другими словами пришло время познакомиться с такими единицами измерения, как: «Люксы» и «Люмены».
Норма освещенности жилого помещения по СНиП (СП) и СанПиН
| Помещение | Норма освещённости в Люксах (Лк) |
|---|---|
| Кабинет, библиотека | 300 |
| Детская | 200 |
| Кухня | 150 |
| Жилая комната, спальня, гостиная | 150 |
| Коридор, туалет, ванная | 50 |
Что же за «зверь»такой «Люкс»? Люкс, как видно из заголовка второй колонки таблицы размещённой выше — это мера той самой освещённости.
Пока ничего не понятно, но очень интересно.
Люксы (сокращённо Лк) мы получаем, когда делим световой поток или проще говоря яркость излучаемую всеми источниками света в помещении, на площадь помещения.
Получившееся число ещё следует умножить на поправочный коэффициент, ведь не весь свет дойдёт до рабочей горизонтальной поверхности, часть света уйдёт на стены и потолок.
Тут сразу возникнет вопрос, про второго неизвестного «зверя», про «световой поток», который ещё называют «яркостью», откуда его узнать и что с ним делать?
Отвечаем: световой поток, который излучают все источники света, измеряется в Люменах. Его количественное значение указывают на упаковках осветительных приборов.
На него и нужно опираться при расчётах. Заметим, никакой линейной зависимости между мощностью светодиодной ленты и илучаемым ей световым потоком нет. Например, две светодиодные ленты, одинаковые по: мощности, напряжению, цвету, и т.д. могут легко отличаться друг от друга по излучаемому световому потоку в 3 раза.
SWG — 9.6Вт, 12В, 6000К, 120 светодиодов на метр. 450ЛМ/м
LEDSPOWER — 9.6Вт, 12В, 6000К, 120 светодиодов на метр. 1200 ЛМ/м
Так что, вариант просто выбрать ленту помощнее, сразу откидывайте, так можно серьёзно просчитаться.

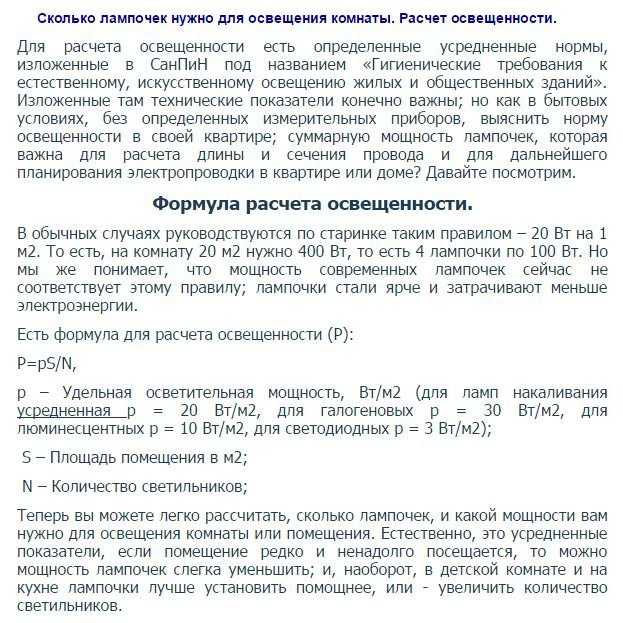

Формула расчёта освещённости помещения
Теперь, когда мы знаем все переменные, можно рассмотреть формулу освещённости помещения:
Е (лк) = F (лм) / S (кв.м) * n
Где:
Е — это освещенность (измеряется в Люксах).
F — световой поток, он же яркость (измеряется в Люменах)
S — площадь помещения в метрах квадратных.
n — поправочный коэффициент попадания излучаемого света на рабочую поверхность .
В среднем равен 0,5.
Теперь, когда мы знаем формулу расчёта освещённости помещения и нормы освещённости помещений, можно самозабвенно предаться расчётам :).
Для начала вернёмся ко всем понятным и простым точечным светильникам и произведём расчёт на них.
Расчёт необходимого количества светильников для натяжного потолка по их световому потоку
Наши подарочные лампы для светильников GX53 h5, мощностью 8w имеют световой поток 640 люмен (лм) у светящих «тёплым», желтоватым светом (т.е. 3000К) и 670 люмен у «нейтральных» (т.е. 4500К).
Сразу разберёмся c цветом света или цветовой температурой светильников, она измеряется в Кельвинах, сокращённо «К». Чем градусов меньше, тем свет «теплее», краснее. А чем градусов Кельвина больше, тем свет «холоднее», синее. Нейтральный свет находится в диапазоне от 4000K до 4500К.
Цветовая температура наглядно
Кстати, чем свет «холоднее», тем выше у него световой поток (Лм).
Теперь, когда побочных вопросов не осталось, вернёмся к расчётам:
Е (лк) = F (лм) / S (кв.м) * n
Подставим наши значения:
F – 640Лм от одного светильника.
S- площадь помещения 16м²
N – 0,5 – средний поправочный коэффициент для помещений с высотой потолка 2,7м.
E = 640/16*0,5 = 20Лк.
Т.е. 20 Люксов освещённости даст 1 светильник в нашем помещении.
Вспоминаем, данные из таблицы выше, где говорится, что для гостиной нам нужно получить 150Лк, для комфортного проживания и получаем 150/20=7,5 светильников нужно на помещение площадью 16м², понятно что 7,5 нужно округлить до целого, т.е. до 8.
Ура, всё сошлось, как мы и писали в начале статьи, на помещение в 16м² нам понадобится 8 светильников.
Если помещение является не гостиной, а детской, то Люксов, там уже требуется не 150, а 200, ведь дети будут играть, разглядывать мелкие вещи, напрягать глаза. Рассчитаем: 200/20=10 светильников нужно для детской комнаты площадью 16м², чтобы вашему ребёнку было комфортно, чтобы не уставали глаза.
Со светильниками всё понятно, давайте перейдём к светодиодным лентам.
Расчёт необходимого количества метров светодиодной ленты для натяжного потолка по их световому потоку
На упаковках со светодиодными лентами также указывается излучаемый ими световой поток. Внимание, он указывается за 1м.п. ленты, а не за всю 5-ти метровую бухту.
Для декоративной подсветки этот параметр в целом не важен и мы часто используем ленты со световым потоком 450Лм, такие ленты меньше греются и, как следствие, реже выходят из строя.
Светодиодная лента 450Лм
Но, если стоит задача, заменить всё освещение на светодиодные ленты, то мы конечно выберем ленты со световым потоком равным 1200Лм.
Светодиодная лента 1200Лм
Казалось бы можно начинать расчёт, но есть сразу ряд факторов, которые нужно оговорить заранее.
И так, какие виды подсветки можно использовать в роли основного освещения и при каких условиях:
Парящая и контурная подсветки
Парящую и контурную подсветку в качестве замены основного освещения, можно использовать разве что в длинных узких коридорах или небольших санузлах площадью 1 — 4м², иначе никакой ленты не хватит, чтобы дать достаточное количество света.
Парящая подсветка
Рассмотрим предметно, лента в «парящей» подсветке клеится так, чтобы светить на стену.
Схема парящий потолок в разрезе
Из-за чего в комнату попадает только отражённый свет, другими словами световой поток (Лм) нужно умножать не на 0.5 поправочного коэффициента, а на все 0,1.
Парящий потолок со светодиодной лентой со световым потоком 1200 люмен
Причём отражение происходит от стены на которой, например, могут быть наклеены чёрные или просто тёмные обои, которые съедят ещё больше светового потока.
Контурная подсветка
Контурный натяжной потолок вид с боку в разрезе
Тут всё немного лучше, светодиодная лента устанавливается так, чтобы светить строго вниз, но, есть «но» светит она прямо сквозь полотно натяжного потолка, что съедает процентов 60-80 её светового потока, а если полотно натяжного потолка не белое, а потемнее, то и ещё больше.
Контурный потолок со светодиодной лентой со световым потоком 450 люмен
Кстати, сквозь чёрные натяжные потолки свет вообще не проходит, от того контурные натяжные потолки в сочетании с ними не делают.
В общем, что в первом, что во втором случае, света в помещение попадает мало, а тот свет, что всё таки попадает, остаётся по его периметру. Так что, роль основного освещения, в крупных помещениях, а если быть точнее, то в помещениях шириной более 2м, такие подсветки выполнять не могут.
Другие неподходящие подсветки
По тем же причинам, вычёркиваем: запотолочную, закарнизную подсветку и межуровневую подсветку многоуровневых потолков тоже.
Запотолочная подсветка
Закарнизная подсветка
Во всех выше перечисленных случаях, свет идёт либо не туда, либо его на выходе получается очень мало, либо и то и другое вместе взятое.
Световые линии
В отличии от предыдущих вариантов, «световые линии», можно использовать в качестве основного источника света.
Схема – световая линия в разрезе
Световая линия не привязана к стенам, её можно расположить на потолке, как угодно, свет из световой линии выходит через специальный рассеиватель, который уже съедает не 60-90% светового потока, как в предыдущих вариантах, а всего половину.
Более-менее равномерное расположение световых линий на потолке
Ну и благодаря тому, что располагают световые линии не у стен, а ближе к центру помещения, свет от них доставляется до рабочих поверхностей гораздо эффективнее.
В целом, чем равномернее по потолку будут расположены осветительные приборы, тем эффективнее они будут освещать помещение.
Фото световых линий на натяжных потолках №1
№2
№3
№4
Возвращаясь к расчётам, чтобы не путаться с поправочным коэффициентом, оставим его равным 0,5.
Но добавим дополнительный параметр в формулу, обзовём его «R» — от слова «рассеиватель», и тоже приравняем к 0,5. Т.к. рассеиватель действительно съедает половину светового потока.
Новая формула
Е (лк) = F (лм) / S (кв.м) * n * R
Возьмём ленту со световым потоком 1200 люмен на метр и получится:
Е (лк) = 1200 (лм) / 16 (кв.м) × 0.5 *0.5 = 18,75 Лк (люкcов) даёт 1 м.п. светодиодной ленты вклеенной в световую линию и закрытой заглушкой-рассеивателем.
Допустим, делаем расчет для спальни, смотрим в выше приведённой таблице, сколько по СНиП нам нужно чтобы в таком помещении было Люксов.
Для спальни нужно — 150 лк (люксов)
Производим расчет: 150 / 18,75 = 8 метров световой линии.
Если бы мы взяли световую линию со световым потоком 450 Лк, то было бы следующее:
Е (лк) = 450 (лм) / 16 (кв.м) × 0.5 *0.5 = 7 Лк
150 / 7 = 21,4 м.п. световой линии.
Есть ещё один фокус — в стандартный профиль световой линии шириной 3см, можно вклеить параллельно 2 светодиодные ленты.
Профиль световой линии со вклеенной в 2 ряда светодиодной лентой — Фото 1
Профиль световой линии со вклеенной в 2 ряда светодиодной лентой и установленной заглушкой-рассеивателем — Фото 2
Фото 3
Фото 4
Тогда, если берём последний пример, то нам, всё также нужно 21,4 м.п. светодиодной ленты, а вот профиля световой линии можно взять в двое меньше количество 21,4 / 2 = 10,7м.п., главное вклеить в него 2 светодиодные ленты параллельно.
Последний, важный штрих в расчётах. Учитываем высоту помещения
Все вышеуказанные расчёты были верны для помещений с высотой потолка не больше 2,7м. Если потолки выше, то и света нужно пропорционально больше.
Пример, если у вас потолок высотой 3.3м, то считаете, на сколько ваш потолок выше чем 2,7м.
3.3м/2.7м = 1.222 раза больше.
Из чего следует, что ко взятым из таблицы люксам нужно добавить ещё 22.2% (ну или просто умножить их на 1.222).
Т.е. вместо того, чтобы подбирать освещение способное дать 150 Люксов, что было бы верно для потолков высотой 2,7м, мы должны подобрать освещение способное дать 150 + 22,2% = 183,3 Люкса, что будет верно для потолков высотой 3,3м.
Пересчитаем, для примера, вариант с лентой у которой световой поток 1200 люксов.
Е (лк) = F (лм) / S (кв.м) * n * R
Е (лк) = 1200 (лм) / 16 (кв.м) × 0.5 *0.5 = 18,75 Лк
Теперь уже не 150, а 183,3 делим на получившиеся 18,75
183,3 /18,75 = 9,77м световой линии потребуется вместо 8 метров, как это было в предыдущем варианте.
Можно считать и наоборот, просто к 8 метрам прибавить 22,2%, получатся те же 9,77м.
Заключение
Надеемся, что на этом, полностью закрыли вопрос с заменой основного освещения, световыми линиями. Теперь вы всегда сможете рассчитать их необходимое количество по указанным выше формулам.
Калькулятор расчёта освещения
В данном калькуляторе, вы можете расчитать длинну световых линий достаточную для полноценного освещения помещения. Также можно расчитать и количество светильников.
Расчёт производится с учётом размера помещения, светового потока* создаваемого светодиодной лентой и норм освещённости помещения.
*Световой поток — измеряется в Люменах (Лм), данная характеристика всегда указывается на упаковке светодиодной ленты.
В расчёте используется следующая формула:
Е (лк) = F (лм) / S (кв.м) * n * R — справедливо для помещений с высотой потолка 2,7 м.
Где:
- Е — это освещенность (измеряется в Люксах).
- F — световой поток, он же яркость (измеряется в Люменах) создаваемый 1 м.п. светодиодной ленты.
- S — площадь помещения в метрах квадратных.
- n — поправочный коэффициент. Не весь свет дойдёт до «рабочих поверхностей», что-то попадёт на стены, потолок и другие предметы в помещении, от чего света, там где он нужен, будет меньше. Коэффициент в среднем равен 0,5.
- R — поправочный коэффициент от рассеивающей свет заглушки световой линии. Заглушка, делает свет от светодиодов равномерным, но уменьшает световой поток. Коэффициент в среднем равен 0,5.
Калькулятор освещения
Укажите тип рассчитываемого освещения
Световые линии Светильники Парящая или контурная подсветки
Выберите помещение
Кабинет, библиотека (300 Лк)Детская (200 Лк)Кухня (150 Лк)Жилая комната, спальня, гостиная (150 Лк)Коридор, туалет, ванная (50 Лк)
Площадь помещения (м²)
Величина светового потока (Лм/м²)
Высота помещения (по умолчанию 2,7м.
)
Открыть доп. параметры
Коэфициент рассеивания света (по умолчанию 0,5) Коэфициент поглощения света заглушкой световой линии (по умолчанию 0,5)
См. также
Калькулятор стоимости натяжного потолка
Расчет освещения (освещенности), калькулятор онлайн
Расчет освещения — это важный этап проектирования комфортной среды в помещениях. При анализе и разработке методики расчета учитывались нормы СанПиН 2.2.1/2.1.1.1278–03. Стоит также уточнить, что в нормативном документе раскрыты три типа освещения: естественное, искусственное и совмещенное. В данном же обзоре рассмотрена только методика расчета искусственного освещения с учетом норм освещенности, а также представлен онлайн калькулятор для быстрого определения требуемого количества осветительных приборов.
Прежде чем переходить к основной части, стоит раскрыть суть двух важнейших параметров — освещенности и светового потока. Освещенность — это физическая величина, характеризующая количество световой мощности на квадратный метр помещения. Она измеряется в Люксах (Лк), и 1 Лк = 1 Лм ⁄ 1м². В Люменах (Лм) измеряется световой поток — физическая величина, характеризующая количество световой мощности в потоке излучения.
Калькулятор освещения — онлайн расчет
Представленный онлайн калькулятор освещения, несмотря на кажущуюся простоту и ограниченность вводимых параметров, успешно справляется со своей задачей с минимальными погрешностями.
Для расчета вам необходимо выбрать тип помещения, его площадь, высоту потолков, тип и мощность используемой лампы. Далее, нажав кнопку «рассчитать», вы получите требуемое количество ламп под заданные параметры.
Онлайн калькулятор освещения:
| Тип помещения: | Жилые комнаты, кухниДетскиеВанные комнаты, санузлыКабинеты, библиотекиКоридоры, холлыКладовыеГардеробныеСауна, раздевалкиБассейнТренажерный залБиллиарднаяЛестницы | ||
| Площадь помещения: | |||
| Высота потолков: | от 2,5 до 2,7 мот 2,7 до 3,0 мот 3,0 до 3,5 мот 3,5 до 4,5 м | ||
| Тип и мощность (Вт, W) лампы: | |||
| Накаливания (Incandescences) | Галогеновая (Halogen) | Люминисцентная (CFL) | Светодиодная (LED) |
| 40 W | 29 W | 10 — 13 W | 4 — 5 W |
| 60 W | 43 W | 15 — 16 W | 6 — 9 W |
| 75 W | 53 W | 18 — 20 W | 10 — 12 W |
| 100 W | 72 W | 23 — 30 W | 13 — 15 W |
| 150 W | 150 W | 40 — 50 W | 18 — 20 W |
| 200 W | 200 W | 60 — 80 W | 25 — 30 W |
| Требуемое количество ламп, шт: | |||
Разберемся с методикой расчета, использованной в представленном калькуляторе.
В первую очередь обратимся к формуле освещенности 1 Лк = 1 Лм ⁄ 1м². В зависимости от выбранного типа помещения в данную формулу подставляется значение нормы освещенности из СанПиН 2.2.1/2.1.1.1278–03 (справочно нормы для всех типов помещений будут указаны в конце публикации). Указав площадь рассматриваемого помещения можно определить требуемый световой поток. Для этого необходимо норму освещенности умножить на площадь. Полученный результат умножается на поправочный коэффициент, зависящий от высоты потолков. При высоте потолков от 2,5 до 2,7 метров коэффициент равен единице, от 2,7 до 3 метров коэффициент соответствует 1,2; от 3 до 3,5 метров коэффициент составляет 1,5; 3,5 до 4,5 метров коэффициент равен 2.
На завершающем этапе полученное значение светового потока делится на значение светового потока одной лампы определенной мощности и типа (сравнительная таблица ламп также будет представлена). Таким образом определяется нужное количество осветительных приборов под конкретное помещение.

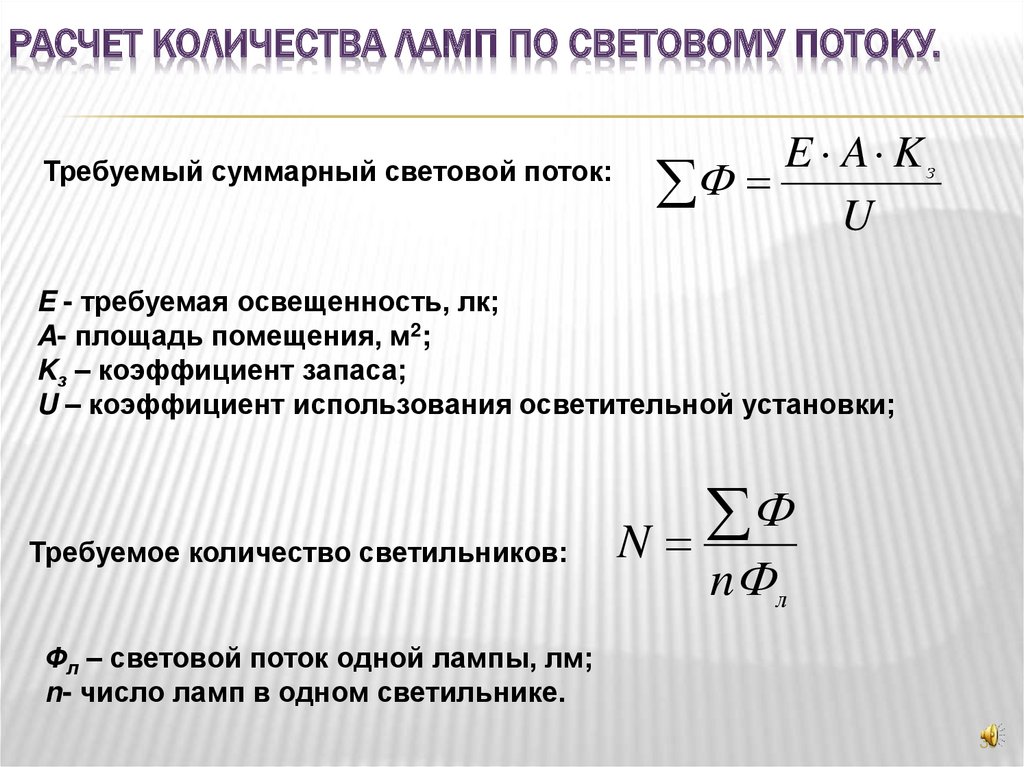

Расчет количества светильников методом коэффициента использования
Метод используется для приближенных оценок требуемого количества светильников при проектировании осветительной установки. В данном случае формула для расчета количества светильников выглядит следующим образом:
N = (E × S × Kз) ⁄ (U × n × Фл), где:
- Е — нормируемая освещенность, Лк.
- S — площадь помещения, м².
- Кз — коэффициент запаса.
- U — коэффициент использования, характеризующий эффективность использования светового прибора в помещении определенных габаритов и типов поверхностей.
- n — количество ламп в светильнике.
- Фл — световой поток лампы.
Уровень освещенности (E) нормируется СанПиН 2.2.1/2.1.1.1278–03. Площадь (S) задается под конкретное помещение. Количество ламп (n) зависит от выбранной модели светильника.
Световой поток (Фл) берется из таблиц и зависит от типа лампы и ее мощности.
Коэффициент запаса зависит от степени загрязнения помещения, частоты технического обслуживания светильника, интенсивности эксплуатации светильников и принимает значения от 1 до 2.
Зависимость коэффициент запаса от типа помещения:
| Тип помещений | Коэффициент запаса, относительные единицы |
| Очень чистые помещения, а так же осветительные установки с малым временем использования | 1,25 |
| Чистые помещения с трехгодичным циклом обслуживания | 1,5 |
| Наружное освещение, трехгодичный цикл обслуживания | 1,75 |
| Внутреннее и наружное освещение при сильном загрязнении | 2,00 |
Для определения коэффициента использования (U) в первую очередь необходимо рассчитать индекс помещения (k), и определить коэффициенты отражения поверхностей помещения (стены, пол и потолок).
Индекс помещения рассчитывается по следующей формуле k = (a × b) ⁄ ((h2 – h3) × a × b), где:
| a — длина помещения | |
| b — ширина помещения | |
| h2 — высота помещения | |
| h3 — высота расчетной плоскости |
Коэффициенты отражения:
| Цвет поверхности | Коэффициент отражения, % |
| Поверхность белого цвета | 70–80 |
| Светлая поверхность | 50 |
| Поверхность серого цвета | 30 |
| Поверхность темно-серого цвета | 20 |
| Темная поверхность | 10 |
Зная индекс помещения и коэффициенты отражения, при помощи разработанных производителями осветительных приборов таблицам определяется последняя неизвестная U в формуле расчета количества светильников.
Для наглядности в следующем пункте представлены примеры расчета светильников двумя рассмотренными методами.
Примеры расчета освещения помещения
Первый пример будет основываться на методе применения коэффициента использования. В качестве исходных данных примем:
- Дина помещения (a) = 6,0 м. Ширина помещения (b) = 5,8 м. Высота помещения h2 = 2,8 м. Площадь помещения S = 5,8 × 6,0 = 34,8 м².
- Для кабинетов, рабочих комнат, офисов, представительств нормируемая освещенность E = 400 Лк. Значение берется из таблицы 2 СанПиН 2.2.1/2.1.1.1278–03. Здесь же обращаем внимание на графу «Рабочая поверхность и плоскость нормирования КЕО и освещенности (Г — горизонтальная, В — вертикальная) и высота плоскости над полом, м». В нашем примере Г — 0,8 означает, что h3 = 0,8 м.
- Световой поток используемых ламп в светильнике Фл = 1350 лм (лампа 18 Вт). Количество ламп в светильнике n = 4.
- Примем, что коэффициент запаса Кз = 1,5.
- Примем, что коэффициенты отражения равны: потолок 50, стены 30, пол 20.
Количество ламп в светильнике n = 4.Рассчитаем индекс помещения:
k = (a × b) ⁄ ((h2 – h3) × a × b) = (5,8 × 6,0) ⁄ ((2,8 – 0,8) × 5,8 × 6,0) = 1,47 ≈ 1,5.
С учетом коэффициентов отражения и индекса помещения определим коэффициента использования (U) по специализированным таблицам, разработанным производителями под конкретный тип лампы.
Пример таблицы для определения коэффициента использования:
Исходя из таблицы U = 0,47. Теперь, зная все переменные, можно рассчитать требуемое количество светильников:
N = (E × S × Kз) ⁄ (U × n × Фл) = (400 × 34,8 × 1,5) ⁄ (0,47 × 4 × 1350) = 8,22 ≈ 8 шт.
Таким образом, рассмотренное офисное помещение должно быть освещено светильниками (конкретной типа) в количестве 8 штук при равномерном размещении на поверхности потолка для достижения освещенности Е = 400 лк на рабочей поверхности (0,8 м от пола).
В качестве второго примера рассмотрим упрощенную методику, примененную в онлайн калькуляторе освещения. Исходные данные:
- Имеется жилая комната площадью 18 м² с высотой потолков 2,7 м.
- Для освещения будут использоваться светодиодные лампы мощностью 10 Вт. Из таблиц определяем, что световой поток одной лампы ≈ 900 Лм.
Для расчета воспользуемся формулой освещенности 1 Лк = 1 Лм ⁄ 1м². Соответственно 1 Лм = 1 Лк × 1м. Норма освещенности для жилых комнат 150 Лк. Также нам известна площадь помещения 18 м². И так как высота потолков 2,7 м, то поправочный коэффициент равен 1.
Получаем требуемый световой поток для комнаты:
2700 Лм = 150 Лк × 18 м² × 1 (поправочный коэффициент).
Теперь можно вычислить необходимое количество светодиодных ламп. Для этого делим общее значение светового потока на величину светового потока в одной лампы.
2700 Лм ⁄ 900 Лм = 3 светодиодных лампы мощностью 10 Вт понадобиться для комфортного освещения жилой комнаты площадью 18 м².
Нормируемые показатели искусственного освещения помещений жилых зданий
В данном пункте справочно приведем данные из СанПиН 2.2.1/2.1.1.1278–03, а также рассмотрим группировку ламп освещения по мощности и типу.
Нормы искусственного освещения:
| Помещения | Освещенность рабочих поверхностей, Лк |
| 1) Жилые комнаты, гостиные, спальни | 150 |
| 2) Жилые комнаты общежитий | 150 |
| 3) Кухни, кухни-столовые | 150 |
| 4) Детские | 200 |
| 5) Кабинеты, библиотеки | 300 |
| 6) Внутриквартирные коридоры, холлы | 50 |
| 7) Кладовые, подсобные | 30 |
| 8) Гардеробные | 75 |
| 9) Сауна, раздевалки | 100 |
| 10) Бассейн | 100 |
| 11) Тренажерный зал | 150 |
| 12) Биллиардная | 300 |
| 13) Ванные комнаты, уборные, санузлы, душевые | 50 |
| 14) Помещение консьержа | 150 |
| 15) Лестницы | 20 |
| 16) Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы | 20 |
| 17) Колясочные, велосипедные | 20 |
| 18) Тепловые пункты, насосные, электро-щитовые, машинные помещения лифтов, венткамеры | 20 |
| 19) Основные проходы технических этажей, подполий, подвалов, чердаков | 20 |
| 20) Шахты лифтов | 5 |
Значения светового потока ламп разной мощности и типа:
| Световой поток, Лм | Лампа накаливания, Вт | Галогеновая лампа, Вт | Люминесцентная лампа, Вт | Светодиодная лампа, Вт |
| 400 | 40 | 29 | 10 — 13 | 4 — 5 |
| 750 | 60 | 43 | 15 — 16 | 6 — 9 |
| 900 | 75 | 53 | 18 — 20 | 10 — 12 |
| 1200 | 100 | 72 | 23 — 30 | 13 — 15 |
| 1800 | 150 | 150 | 40 — 50 | 18 — 20 |
Подведем краткий итог.
Выбрав простой способ расчета освещения по нормам освещенности, для определения нужного количества ламп вам достаточно использовать представленные табличные данные и формулу освещенности 1 Лк = 1 Лм ⁄ 1м². Соответственно требуемое количество ламп для помещений с высотой потолков от 2,5 до 2,7 метров = (освещенность по норме, Лк × площадь помещения, м²) ⁄ световой поток одной лампы, Лм.
| Мекарт Чистые помещения
Некоторые материалы, которые могут вас заинтересовать:- ЧИСТЫЕ ПОМЕЩЕНИЯ КЛАССИФИКАЦИИ (ISO 8, ISO 7, ISO 6, ISO 5)
- КАК КЛАССИФИКАЦИЯ ВЛИЯЕТ НА КОНСТРУКЦИЮ ЧИСТОЙ ПОМЕЩЕНИЯ
- СТОИМОСТЬ ЧИСТОЙ ПОМЕЩЕНИЯ ЗА КВАДРАТНЫЙ ФУТ
- КОНСТРУКЦИЯ HVAC ДЛЯ ЧИСТЫХ ПОМЕЩЕНИЙ
Для каждого классифицированного помещения (ISO 8, ISO 7, ISO 6, ISO 5) в вашем проекте чистого помещения (прихожая/гардеробная, чистая зона и т.
д.) заполните отдельную строку в таблице:
- Помещение длина (футы)
- Ширина помещения (футы)
- Высота помещения (футы)
- Класс чистого помещения (ISO 8, ISO 7, ISO 6, ISO 5)
- Частицы, образующиеся в процессе
- Уровень освещенности
90 003 Что может вы определяете с помощью нашего калькулятора для чистых помещений?
- Общий расход воздуха в кубических футах в минуту (CFM), необходимый для проекта чистого помещения
- Воздухообмен в час (ACH) на классифицированное помещение (ISO 8, ISO 7, ISO 6, ISO 5)
- Количество малых возвратов воздуха
- Количество фильтров HEPA
- Количество осветительных приборов
003 ИСО 8 ; От 30 до 65 ACH для ISO 7 ; от 80 до 150 ACH за ISO 6 ; От 200 до 450 ACH за ISO 5 . Если в процессе происходит значительное образование частиц, мы используем большее число в диапазоне.
Отказ от ответственности: Это всего лишь практическое правило. При расчете не учитываются многие аспекты, включая, помимо прочего, приток тепла, количество людей, использование вытяжного шкафа и т. д. Расчеты проектирования ОВКВ для чистых помещений должны выполняться специалистом по ОВКВ для чистых помещений.
Если вам нужна помощь в расчете дизайна вашего чистого помещения или вы хотите получить более подробную цену за квадратный фут, заполните запрос на расчет стоимости, и один из наших экспертов свяжется с вами.
Используйте отдельную таблицу для каждой классифицированной комнаты в вашем проекте чистой комнаты (прихожая/гардеробная, чистая зона и т. д.), нажав «+Добавить комнату». Когда закончите, нажмите «Рассчитать».
Секретная комната 1
Удалить
Длина комнаты (футы)
Ширина комнаты (футы)
Высота комнаты (футы)
Класс чистых помещений
Выберите вариант.
..ISO 5 (класс 100)ISO 6 (класс 1000)ISO 7 (класс 10 000)ISO 8 (класс 100 000)
Процесс генерации частиц Выберите один из вариантов…Да, значительныйДа, умеренныйНезначительный, обычный
Осветительные приборы Выберите вариант…Обычный офисВысокийОчень высокий (высокая точность)
Высота потолка обычно составляет 8 или 9 футов. Этот инструмент оценки не подходит для потолков высотой более 10 футов.
При приготовлении лекарств ISO 5 обычно достигается внутри рабочего места с ламинарным воздушным потоком (LAFW), расположенного в чистом помещении класса ISO 7. Следовательно, для этого конкретного применения нет необходимости в помещении, классифицированном по стандарту ISO 5.
Этот инструмент оценки не подходит для чистых помещений класса ISO 5 или ниже. Наряду с использованием однонаправленного воздушного потока требуется другой и более сложный расчет. Свяжитесь с нашим специалистом, чтобы обсудить ваш проект.
Убедитесь, что все указанные выше поля заполнены.
+ Добавить комнатуРассчитать+ Добавить комнату
Результаты| Комната | Воздухообмен в час (ACH) | Количество осветительных приборов (осветительный прибор = 4 люминесцентных балласта) | Количество фильтров HEPA (600 кубических футов в минуту на фильтр) | Количество низких возвратов воздуха (500 кубических футов в минуту на фильтр) |
|---|---|---|---|---|
| Секретная комната 1 | ||||
| Общее количество | ||||
| Всего необходимо CFM | ||||
Высота потолка обычно составляет 8 или 9 футов.
Этот инструмент оценки не подходит для высоты потолка более 10 футов.
При приготовлении лекарств ISO 5 обычно достигается внутри рабочего места с ламинарным воздушным потоком (LAFW), расположенного в чистом помещении класса ISO 7. Следовательно, для этого конкретного применения нет необходимости в помещении, классифицированном по стандарту ISO 5.
Этот инструмент оценки не подходит для чистых помещений класса ISO 5 или ниже. Наряду с использованием однонаправленного воздушного потока требуется другой и более сложный расчет. Свяжитесь с нашим специалистом, чтобы обсудить ваш проект.
КомментарииЗапросить цену для моего проекта
Отправить по электронной почте РаспечататьПожалуйста, убедитесь, что все поля выше заполнены.
Как рассчитать нагрузку на человека
Калькулятор нагрузки на человека Ищете калькулятор нагрузки на человека? Давай, попробуй наши. Он основан на IBC © 2018 года.
Функция пространства Выберите тип пространства…
Квадратные метры
Коэффициент нагрузки
—
Нетто/брутто
—
Пассажирская нагрузка
—
Отказ от ответственности:
Этот калькулятор предназначен только для образовательных целей. Сгенерированное число не отражает официальную загрузку пассажиров. Любой, кто хочет получить официальное решение, должен обратиться в местный строительный департамент для получения такого решения.
Сгенерированное число основано на информации, предоставленной пользователем. Пользователь этого учебного материала берет на себя все риски, связанные с его точностью.
Этот калькулятор основан на версии IBC© 2018 года.
Глава 10 Международного строительного кодекса (IBC) устанавливает минимальные требования к проектированию системы эвакуации во всех зданиях и сооружениях.
Основной целью этого является создание метода защиты людей в зданиях от присутствия огня. Система эвакуации из здания или сооружения обеспечивает возможность эвакуации людей, избегая пожара.
Система средств эвакуации состоит из 3 частей: (1) выход, доступ, (2) выход, (3) выход, разгрузка.
Фундаментальным компонентом правильного проектирования средств эвакуации является возможность правильно определить расчетную нагрузку на человека.
Для определения требований к средствам эвакуации количество жильцов (расчетная нагрузка) рассчитывается в соответствии с Разделом 1004 Международного строительного кодекса.
Расчетная нагрузка на человека Какова расчетная нагрузка на человека? Расчетная нагрузка – это в основном количество людей, которые должны находиться в здании или его части в любой момент времени.
На эту нагрузку и рассчитаны средства эвакуационной системы. Он рассчитывается с применением требований раздела 1004, которые мы рассмотрим ниже.
Кодекс ограничивает количество людей, находящихся в здании или пространстве, чтобы обеспечить достаточное количество людей для передвижения в случае пожара.
В главе 10 нагрузка на жильцов используется для проектирования средств эвакуационной системы, однако в других главах норм и правил этот номер может использоваться для определения других требуемых характеристик внутри здания или сооружения.
Например, расчетная нагрузка также используется для определения необходимого количества сантехнических приборов, автоматических спринклерных систем и систем пожарной сигнализации.
С учетом сказанного давайте взглянем на процесс, посредством которого определяется расчетная нагрузка на жильцов.
Расчет нагрузки Как рассчитать нагрузку?Чтобы правильно рассчитать нагрузку на человека в пределах площади здания, нормы устанавливают два метода:
(1) Зоны без фиксированных сидений – (Раздел 1004.
1.2) Фиксированные сиденья – (раздел 1004.4)
Давайте посмотрим, как рассчитывается количество пассажиров с использованием каждого метода.
(1) Расчет рабочей нагрузки для зон без фиксированных сиденийЧтобы рассчитать количество посетителей для помещения без фиксированных сидений, в коде указано вычислить площадь комнаты или пространства из расчета один человек на единицу площади с использованием коэффициента нагрузки, найденного в . Таблица 1004.1.2. .
(Обратите внимание, что таблица 1004.1.2, на которую ссылается этот пост, взята из Международного строительного кодекса (IBC) 2015 г. IBC 2018 г. изменила ссылку на таблицу на 1004.5. Для простоты в этом посте будет ссылка на таблицу в IBC 2015 г. .)
Таким образом, нагрузка на жильцов не должна быть меньше числа, определяемого при делении площади пола на коэффициент нагрузки на жильцов, назначенный функции помещения.
Чтобы узнать, как это сделать, мы должны сначала понять Таблицу коэффициента нагрузки (таблица 1004.
1.2)
В таблице 1004.1.2 показан коэффициент нагрузки жильцов в зависимости от функции или использования пространства или комнаты. Коэффициент пассажирской нагрузки основан на функции . Обратите внимание, что он НЕ основан на классификации групп занятости .
При использовании этой таблицы получается нагрузка, на которую рассчитано помещение, пространство и здание. После того, как пассажирская нагрузка установлена, средства эвакуации затем проектируются на не менее этот номер.
Ниже приведена таблица 1004.1.2, частично показанная для простоты. Всю таблицу можно найти Здесь .
Международные строительные нормы и правила (IBC) 2015 г.Что произойдет, если функция не указана в этой таблице?
Кодекс дает строительному чиновнику право устанавливать функцию для помещения, которая наиболее похожа на функцию внутри стола.
Теперь, прежде чем мы рассмотрим пример того, как рассчитать нагрузку на жильцов на основе этой таблицы, я хочу указать на два важных фактора. Вы заметите, что некоторые коэффициенты рассчитываются с использованием «Нетто» и другие «Брутто» . Давайте посмотрим, как код определяет их как.
Чистая площадь этажа: « фактическая занятая площадь , не включая незанятые вспомогательные помещения , такие как коридоры, лестницы, пандусы, туалеты, технические помещения и туалеты».
Это довольно просто понять. Чистая площадь пола включает только площадь помещения, используемого для определенной цели, и не включает площади, упомянутые в приведенном выше определении, и поэтому не включается в чистую площадь пола.
Общая площадь этажа: «Площадь пола в пределах внутреннего периметра наружных стен рассматриваемого здания, исключая вентиляционных шахт и дворов, без вычета коридоров, лестничных клеток, пандусов, кладовых, толщина внутренних стен, колонн или других элементов.
Площадью пола здания или его части, не снабженной окружающими наружными стенами, считается полезная площадь под горизонтальной проекцией крыши или этажа выше. Общая площадь пола должна быть не включает шахты без отверстий или внутренних дворов».
Это может быть несколько сложнее для понимания, но для простоты общая площадь пола будет включать площадь всех занимаемых и не занимаемых помещений. Следовательно, исходя из определения, только наружные стены, вентиляционные шахты и дворы могут быть вычтены из площади здания, но другие вспомогательные площади, такие как коридоры, лестницы и т. д. (как указано в определении выше), не вычитаются.
Теперь рассмотрим пример:
Иллюстрация: © Building Code Trainer, 2020 Важно отметить, что в своде правил есть исключение , когда строительный служащий имеет право разрешать расчетную нагрузку на жильцов, которая меньше фактического значения, рассчитанного стол для занимаемой площади.
Хотя это исключение существует, лучше понять его назначение. Понятно, что некоторые виды размещения могут обычно не отражать нагрузку на жильцов, которая соответствует коэффициентам нагрузки на жильцов в таблице. Однако это исключение не предназначено для снижения требований к коду, вместо этого оно представляет собой альтернативу для решения ограниченных уникальных обстоятельств, когда фактическая нагрузка на жильцов может быть меньше, чем расчетная нагрузка.
Хотя строительный чиновник может принять это решение, он/она может захотеть создать особые условия для помещения или здания до утверждения. Если такое изменение внесено, оно должно быть задокументировано и обосновано, а также необходимо понимать, что такое рассмотрение может повлиять на использование здания, связанное с выходом и другими функциями, указанными в коде. Как всегда, при принятии такого решения лучше обсудить его с уполномоченным органом.
Обратите внимание, что в некоторых случаях ответственный за строительство может разрешить расчетную нагрузку на жильцов, превышающую расчетную.
Об этом чуть позже…
Чтобы рассчитать нагрузку для зоны с фиксированными сидениями, код говорит, что нагрузка для людей должна определяться количеством фиксированных сидений, установленных в зоне или космос. Однако части помещения, в которых нет фиксированных сидений, должны определяться в соответствии с Таблицей 1004.1.2, как указано выше, и добавляться к количеству фиксированных сидений.
Это может быть довольно легко вычислить в таких местах, как зрительные залы или стадионы, но как насчет ресторанов, в которых есть стационарные кабинки или скамейки?
Код распознает это и использует 2 фактора. Для фиксированных сидений без разделяющих подлокотников (таких как церковные скамьи) нагрузка на человека рассчитывается из расчета один человек на каждые 18 дюймов длины сиденья.
Что касается стационарных сидений в кабине без разделительных подлокотников (например, фиксированная скамья за фиксированным столом), нагрузка на человека рассчитывается из расчета одного человека на каждые 24 дюйма длины сиденья в кабине, измеренной от спинки сиденья в кабине.
В этом сценарии на одного человека требуется больше места, чтобы люди могли есть.
Теперь давайте рассмотрим пример:
Иллюстрация: © Building Code Trainer, 2020 Нагрузка на открытых площадкахНа открытых площадках, таких как дворы, террасы, дворы и подобные зоны, должна быть назначена нагрузка на людей должностным лицом здания в зависимости от того, как он будет использоваться.
Многоквартирные домаЧто происходит, когда в здании проживает более одного человека?
Помните, что было сказано ранее в посте? Расчетная нагрузка на людей определяет требования к средствам эвакуации, поэтому важно установить правильную нагрузку на людей.
Каждая часть здания должна основываться на занятости этого пространства. Еще раз вспомните, что было сказано ранее. Коэффициент нагрузки жильцов в Таблице 1004.1.2, используемый для определения нагрузки жильцов, основан на функции или использовании помещения, а НЕ на классификации
группы занятости .
Поэтому, если у вас есть несколько помещений в здании, помните о том, как эти отдельные помещения интегрируются со средствами эвакуации. Другими словами, если компонент средства выхода обслуживает несколько мест, например, коридор , например, он должен быть спроектирован так, чтобы соответствовать самым строгим требованиям всех помещений, которые он обслуживает.
Увеличенная нагрузка на жильцовРанее мы обсуждали, что строительный служащий имеет право допускать меньшую нагрузку, чем фактическое число, рассчитанное в ограниченных уникальных обстоятельствах, однако строительный служащий также имеет право разрешать большее количество жильцов нагрузки, чем рассчитано.
Есть некоторые условия, которые код устанавливает для такого случая. Должностному лицу здания разрешается одобрять повышенную нагрузку на жильцов при условии, что все остальные требования кодекса соблюдены на основе измененного числа. Кроме того, каким бы ни было увеличение, оно не должно превышать коэффициент одного человека на 7 квадратных футов занимаемой площади, чтобы обеспечить достаточное передвижение людей в реальной пожарной ситуации.
В дополнение к этим условиям Строительный служащий может потребовать схему прохода, сидения или стационарного оборудования, чтобы показать установленное увеличение нагрузки пассажиров. Также строительный чиновник может потребовать, чтобы эта диаграмма была размещена.
Размещение нагрузки | Таблички с пассажирамиПомещения или помещения, используемые для сборочных целей , требуют размещения пассажиров на видном месте рядом с главным выходом или дверным проемом выхода из помещения или помещения. Это способ гарантировать, что максимально допустимая нагрузка на жильцов не будет превышена пользователями здания.
Знак также должен быть постоянным и разборчивым, чтобы должностное лицо, ответственное за соблюдение правил, например, строительный служащий или начальник пожарной охраны, могло ссылаться на него во время периодической проверки.
___
* Справочный источник – Международный строительный кодекс 2015 г.
