Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Свайный фундамент может выручить в тех обстоятельствах, когда никакой другой тип основы под строящееся здание невозможен или же становится чрезвычайно сложным и невыгодным. Сваи, заглублённые ниже уровня промерзания грунта и достигшие плотных его слоев, способны выдержать очень серьезную нагрузку. Безусловно, это требует правильных расчётов их несущей способности и, исходя из этого и общей нагрузки – количества и схемы расстановки.

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Это, кстати, касается и столбчатого фундамента – возможности опор не безграничны, и чрезвычайно важно правильно распределить нагрузку на них. Значит, необходимо каким-то образом оценить, какую же весовую и эксплуатационную нагрузку будет оказывать планируемое к постройке здание на подобное основание. Быстро и с достаточной степенью точности это поможет сделать калькулятор расчета нагрузки на свайный или столбчатый фундамент.

Ниже будут приведены необходимые пояснения по порядку проведения расчетов.

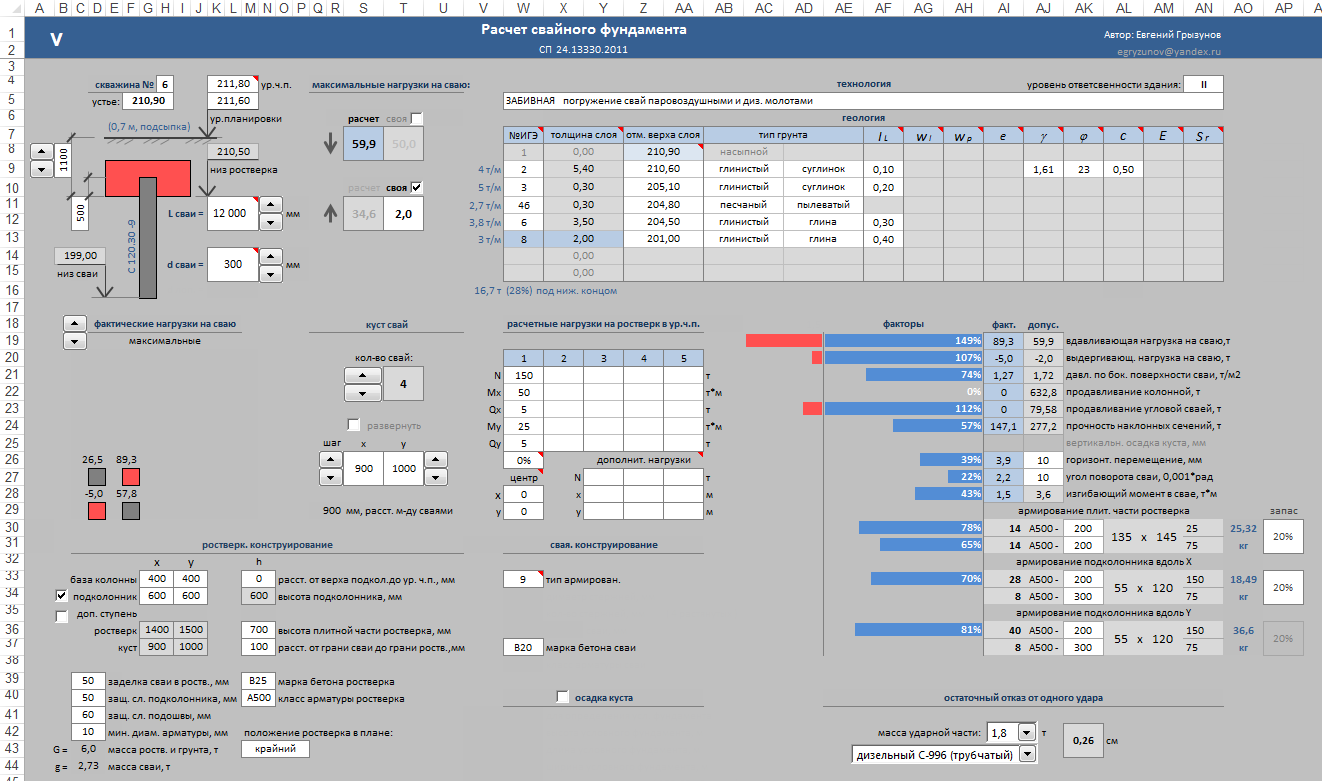

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Перейти к расчётам



Укажите запрашиваемые значения и нажмите «Рассчитать суммарную нагрузку на свайный фундамент»

СТЕНЫ ДОМА
Площадь стен указывается суммарно, при желании — можно с вычетом оконных и дверных проемов.
(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Стены, тип №1

Материал стен

— кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм- стены из сэндвич-панелей толщиной 150 мм, с утеплением из минеральной ваты- стены из сэндвич-панелей толщиной 150 мм, с утеплением из пенополистирола или пенополиуретана

Площадь стен, м²



Стены, тип №2

Материал стен

— кирпичная кладка в полкирпича (120 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм- каркасные перегородки из гипсокартона- перегородки из сэндвич-панелей толщиной 50-80 мм, с утеплением из минеральной ваты- перегородки из сэндвич-панелей толщиной 50- 80 мм, с утеплением из пенополистирола или пенополиуретана

Площадь стен, м²

ПЕРЕКРЫТИЯ
Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади
(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Перекрытие, тип №1 (межэтажное)

Тип перекрытия

— перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²



Перекрытие, тип №2 (чердачное)

Тип перекрытия

— перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ
При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.
Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов

Общая площадь кровли, м²

Тип кровли

— листовая сталь, профнастил, металлочерепица- мягкая полимер-битумная кровля в два слоя- абесто-цементный шифер- керамическая черепица

Укажите зону, в соответствии с картой-схемой

IIIIIIIVVVIVII

Угол уклона скатов кровли

— до 25 градусов — от 26 до 59 градсов — 60 градусов и круче

РОСТВЕРК
Если для обвязки свай используется деревянный брус, то его можно просто учесть в площади стены — большой ошибки не будет.
Ростверк из металлопроката или железобетона лучше принять в расчет дополнительно

Учитывать в расчете ростверк?

— нет, он учтен в конструкции стен — да, добавить в расчет массу ростверка

Пояснения по проведению расчетов

Безусловно, предложенный алгоритм не претендует на профессиональную точность, но при планировании небольших домов и хозяйственных построек на загородном участке вполне может помочь оценить складывающуюся картину.

Нагрузка, выпадающая на свайный фундамент, в первую очередь включает массу самой постройки, планируемой к возведению.

В калькуляторе предусмотрено внесение площадей стен и указание материала их изготовления. При желании, чтобы получить более корректный результат, можно исключить из площади оконные и дверные проемы. Подсчет площадей стен необходимо провести отдельно, согласуюсь с имеющимся планом или хотя бы наметками на будущее строительство. Правильно рассчитать площадь поможет специальная публикация портала.

Расчет площадей – быстро и точно

Даже простейшие геометрические формулы иногда подзабываются, и это не говоря о более сложных случаях. Ничего страшного: откройте по ссылке статью, специально посвященную

расчету площадей – там изложен порядок вычислений, размещены удобные калькуляторы.

Цены на винтовые сваи

винтовые сваи

Внешние стены и внутренние капитальные перегородки могут отличаться и толщиной, и материалом изготовления. Поэтому пользователю предоставляется возможность внесения двух вариантов стен. Если такой необходимости нет, то просто в поле ввода площади оставляется значение «0».

Далее, следуют поля ввода параметров перекрытий, где также предусмотрены два возможных варианта, например, для пола первого этажа и для чердачного перекрытия. В программу расчета уже внесены необходимые поправки на эксплуатационные нагрузки на перекрытия – вес мебели и других предметов обстановки, динамическое воздействие от находящихся в доме людей и т.

п.

Следующий блок ввода данных – это параметры крыши. При выборе типа кровли сразу будет учтена и средняя масса стропильной системы. Кроме того, на кровлю зимой оказывается немалая нагрузка от выпавшего снега. Чтобы учесть этот фактор, необходимо указать зону своего региона по уровню снеговой нагрузки (по предложенной карте-схеме), и крутизну скатов кровли.

Карта-схема для определения своей зоны по среднестатистическому уровню снеговой нагрузки на кровлю

Сваи или столбы соединяются брусом обвязки либо ростверком. Если применяется деревянная обвязка, то не будет большой ошибкой просто включить ее в площадь стен. Но в том случае, когда устраивается ростверк из металла или даже железобетонной ленты – имеет смысл принять его во внимание дополнительно. При выборе этого пути расчета откроются дополнительные поля ввода данных – длины ростверка и материала его изготовления.

Итоговый результат будет выдан в килограммах и тоннах. Получив это значение и зная несущий потенциал опоры, несложно будет определиться и с количеством свай или столбов.

Как оценивается несущая способной винтовых свай?

Этот параметр зависит от особенностей грунта на предполагаемой глубине залегания винтовой части опоры и от размерных параметров самой сваи. Подсчитать несущую способность винтовой сваи поможет специальный калькулятор, к которому ведет указанная ссылка.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

1. 5
2. 4
3. 3
4. 2
5. 1

3.7

Расчёт свайного фундамента — онлайн калькулятор на сайте Бауфундамент

Главная

Предварительный расчет стоимости

Уважаемые посетители, в этом разделе нашего сайта вы можете рассчитать ориентировочную стоимость проекта по возведению свайно-винтового фундамента.

Тип строения

Дом Коттедж Баня Хоз. блок Беседка Гараж

Количество этажей

1 2 3

Размер строения

Высота стен

Материал стен

Дерево (брус) Дерево (бревно) Каркасные СИП-панель

Город

МайкопБарнаулБийскРубцовскБлаговещенскАрхангельскСеверодвинскАстраханьНефтекамскСалаватСтерлитамакУфаБелгородСтарый ОсколБрянскУлан-УдэВладимирКовровМуромВолгоградВолжскийКамышинВологдаЧереповецВоронежДербентМахачкалаХасавюртЧитаИвановоАнгарскБратскИркутскКалининградЭлистаКалугаОбнискПетропавловск-КамчатскийКемеровоКиселевскЛенинск-КузнецкийНовокузнецкПрокопьевскКировКостромаКраснодарНовороссийскСочиАчинскКрасноярскНорильскКурганКурскСанкт-ПетербургЕлецЛипецкМагаданЙошкар-ОлаСаранскБалашихаЖелезнодорожныйЖуковскийКоломнаКрасногорскЛюберцыМоскваМытищиНогинскОдинцовоОрехово-ЗуевоПодольскСерпуховХимкиЩелковоЭлектростальМурманскАрзамасДзержинскНижний НовгородВеликий НовгородНовосибирскОмскОренбургОрскОрелПензаПермьАртемВладивостокНаходкаУссурийскВеликие ЛукиПсковПетрозаводскСыктывкарУхтаБатайскВолгодонскНовочеркасскНовошахтинскРостов-на-ДонуТаганрогШахтыРязаньВолжскийНовокуйбышевскСамараСызраньТольяттиБалаковоСаратовЭнгельсЮжно-СахалинскЕкатеринбургКаменск-УральскийНижний ТагилПервоуральскВладикавказСмоленскНевинномысскСтавропольТамбовАльметьевскКазаньНабережные ЧелныНижнекамскТверьТомскНовомосковскТулаКызылТобольскТюменьИжевскДимитровградУльяновскКомсомольск-на-АмуреХабаровскАбаканНефтеюганскНижневартовскСургутЗлатоустКопейскМагнитогорскМиассЧелябинскГрозныйНовочебоксарскЧебоксарыЯкутскНовый УренгойНоябрьскРыбинскЯрославль

Результаты расчета:

• Нажимая на кнопку «Отправить», я соглашаюсь с условиями обработки моих персональных данных

СПАСИБО
ЗА ЗАЯВКУ!

Мы перезвоним вам в ближайшее время.
А пока переходите в наш Instagram, подписывайтесь, и узнавайте много нового о винтовых сваях BAU.

BAUFUNDAMENT

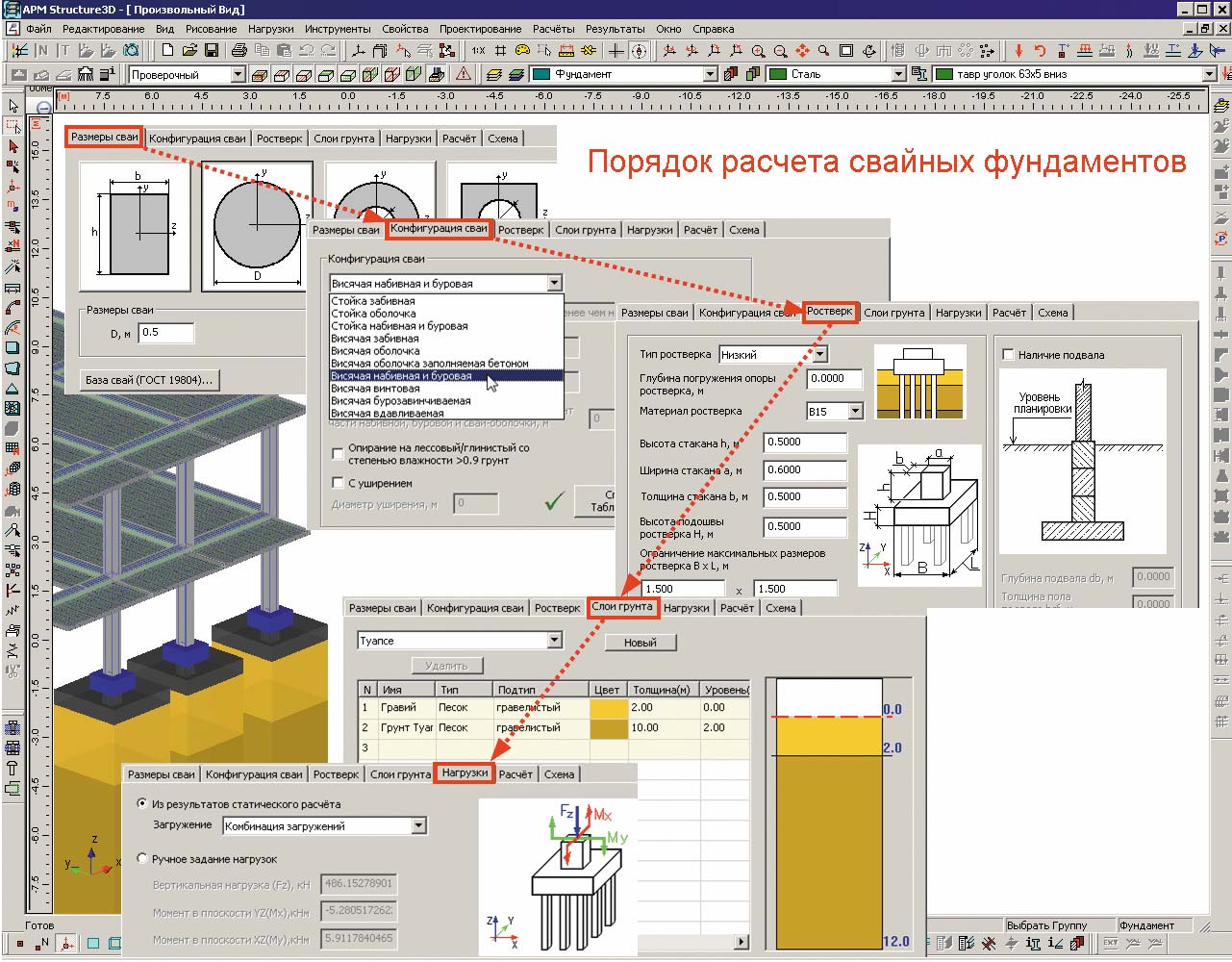

Расчет несущей способности сваи для одиночных и групповых свай

🕑 Время чтения: 1 минута

Расчет несущей способности сваи определяет предельную нагрузку, которую может принять свайный фундамент в условиях эксплуатационной нагрузки. Эту способность также называют несущей способностью свай. Устанавливаемые сваи могут быть одинарными или групповыми. Следовательно, расчет нагрузки для одиночной сваи и групповой сваи будет отличаться. Это делается для заданного состояния нагрузки или размера фундамента. Здесь производится расчет несущей способности как для одиночных свай, так и для групповых свай.

Содержание:

• Расчет несущей способности одиночной сваи
  • Расчет вертикальной нагрузки
  •  Расчет горизонтальной нагрузки
• Расчет несущей способности групповой сваи

Расчет несущей способности одиночной сваи Здесь необходимо определить вертикальную нагрузку и горизонтальную нагрузку, действующую на сваю.

Расчет вертикальной нагрузки

Рис.1: Вертикальная нагрузка на сваю

Допустимое сопротивление сжатию R _ac одиночной сваи обеспечивается концевой опорой, F _eb , и поверхностным трением для каждого слоя, F _sf . Таким образом,

Rac = Feb + Total (Fsf )         Уравнение 1

Таким образом, максимальная сжимающая эксплуатационная нагрузка, которую может выдержать одиночная свая, равна ее общему сопротивлению R _{ac ,} минус собственный вес сваи, Вт. Таким образом,

Nser  < Rac -W = Rnet  Уравнение 2

Свая также может выдерживать растягивающую нагрузку. Максимальная растягивающая рабочая нагрузка, которую может выдержать свая, равна

Крыса = Всего (Fsf )+ W   Уравнение 3

Детали исследования почвы предоставят подробную информацию о концевом подшипнике и значении поверхностного трения. Эти значения получаются с помощью тестовых нагрузок и процедур забивки свай. Эти предельные значения делятся на частный коэффициент безопасности от 2 до 3, чтобы получить допустимые значения F _eb и F _сф .

 Расчет горизонтальной нагрузки

Рис. 2: Горизонтальная нагрузка на сваи

Двумя основными факторами, ограничивающими горизонтальную мощность сваи, являются:

1. Максимальный прогиб на конструкции
2. Конструктивная мощность сваи

Максимальная горизонтальная несущая способность для данного прогиба определяется по модулю реакции грунтового основания (кН/м3). Существует несколько методов определения модуля реакции грунтового основания.

Расчет несущей способности групповой сваи Чтобы выдерживать большие нагрузки, сваи располагают группами. Сваи располагаются группами таким образом, чтобы можно было уменьшить размер и стоимость возведения ростверка.

Рис.3. Вместимость групповой сваи

Ненарушенная Несущая способность и требуемые условия забивки достигаются путем обеспечения минимального расстояния в свету между сваями. Это расстояние будет равно удвоенному диаметру сваи.

Рис.4. Минимальное расстояние между сваями в свету

Суммарная вертикальная эксплуатационная нагрузка на группу свай не должна превышать несущей способности группы, определяемой по формуле: Групповая грузоподъемность = групповая фрикционная способность + концевая несущая способность группы

= 2D(L+K)k1 + BLk2          Уравнение 4

Где k1 и k2 – почвенные коэффициенты. Индивидуальные нагрузки на сваи внутри группы ограничены грузоподъемностью одной сваи.

КАК РАСЧИТАТЬ НЕСУЩУЮ СПОСОБНОСТЬ СВАИ? (СТАТИЧЕСКИЙ АНАЛИЗ)

9 марта 2015 г. от Suryakanta

Предельная несущая способность сваи – это максимальная нагрузка, которую она может выдержать без разрушения или чрезмерной осадки грунта.

Несущая способность сваи зависит главным образом от 3 факторов, указанных ниже:

1. Тип грунта, в который забивается свая
2. Способ установки свай
3. Размер сваи (поперечное сечение и длина сваи)

При расчете несущей способности свай для монолитных железобетонных свай с использованием статического анализа необходимо использовать параметр прочности грунта на сдвиг и размер сваи.

Свая передает нагрузку на грунт двумя способами. Во-первых, через сжатие наконечника, называемое «концевой подшипник » или «концевой подшипник »; во-вторых, сдвигом по поверхности, называемой «трение кожи ».

Несущая способность монолитных свай в связном грунте

Предельная несущая способность (Q _u ) сваи в связном грунте определяется по приведенной ниже формуле, где первый член представляет торцевое сопротивление смятию (Q _b ), а второй член дает сопротивление поверхностному трению (Q _s ).







Где,

Q _u  = Предельная грузоподъемность, кН

A 9003 3 p  = площадь поперечного сечения вершины сваи, м ²

N _c = Коэффициент несущей способности, может быть принят как 9

α _i  = Коэффициент сцепления для i-го слоя в зависимости от консистенции грунта. Это зависит от прочности недренированного грунта на сдвиг и может быть получено из рисунка, приведенного ниже.

Изменение альфа в зависимости от сцепления

c _i  = Среднее сцепление для i-го слоя, кН/м ²

A _si  = Площадь поверхности ствола сваи в i-м слое, м ^{2 9016 4}

Минимальный коэффициент безопасности 2,5 используется для получения безопасной несущей способности сваи (Q _safe ) из предельной несущей способности (Q _u ).

Q _safe  = Q _u /2,5

Несущая способность забивных свай в несвязном грунте

Предельная несущая способность сваи «Q _u » состоит из двух частей. Одна часть связана с трением, называемым поверхностным трением или трением вала или боковым сдвигом , обозначаемым как «Q _s », а другая связана с концевым подшипником в основании или на конце носка сваи, «Q _б ».

Приведенное ниже уравнение используется для расчета предельной несущей способности сваи.

Где,

A _p = площадь поперечного сечения основания сваи, м ²

D = диаметр ствола сваи, м

γ = эффективный удельный вес грунта на острие сваи, кН/м ³

N _γ = коэффициент несущей способности

N _q  = коэффициент несущей способности

Φ = угол внутреннего трения на вершине сваи

P _D  = эффективное давление на острие сваи, k Н/м ²

K _i = Коэффициент давления грунта, применимый к i-му слою

P _Di  = эффективное давление вскрышных пород для i-го слоя, кН/м = Площадь поверхности ствола сваи в i-м слое, м ²

Первое слагаемое представляет собой выражение для концевой несущей способности сваи ( Q _b ), а второе слагаемое представляет собой выражение для поверхностного трения сваи ( Вопрос _с ).
