Правильный расчет резистора для светодиода (онлайн калькулятор)

Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой (ВАХ). Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса.

Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором. Простейшим, ограничивающим ток элементом, является резистор.

Важно! Резистор ограничивает, но не стабилизирует ток.

Расчет резистора для светодиода не является сложной задачей и производится по простой школьной формуле. А вот с физическими процессами, протекающими в p-n-переходе светодиода, рекомендуется познакомиться ближе.

Содержание

• 1 Теория
  • 1.1 Математический расчет
  • 1.2 Графический расчет
• 2 В каких случаях допускается подключение светодиода через резистор?
• 3 Примеры расчетов сопротивления и мощности резистора
  • 3. 1 Cree XM–L T6
  • 3.2 Пример с LED SMD 5050
• 4 Онлайн-калькулятор

Теория

Математический расчет

Ниже представлена принципиальная электрическая схема в самом простом варианте.

В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток (I). Питается схема от источника ЭДС напряжением (U). В рабочем режиме на элементах цепи происходит падение напряжения: на резисторе (U_R) и на светодиоде (U_LED). Используя второе правило Кирхгофа, получается следующее равенство: или его интерпретация

В приведенных формулах R – это сопротивление рассчитываемого резистора (Ом), R_LED – дифференциальное сопротивление светодиода (Ом), U – напряжения (В).

Значение R_LED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода.

На начальном участке характеристики (примерно до 2 вольт) происходит плавное нарастание тока, в результате чего R_LED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.

Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора:

U_LED является паспортной величиной для каждого отдельного типа светодиодов.

Графический расчет

Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом. Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат (I) провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс (U_LED). В итоге все данные для расчета сопротивления получены.

Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания.

Рассчитаем резистор для светодиода АЛ307 с номинальным током 20 мА, который необходимо подключить к источнику питания 5 В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5 В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока (I_max), примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление:

Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора. Для этого следует найти его мощность рассеивания по формуле:

В каких случаях допускается подключение светодиода через резистор?

Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным. Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах. В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение.

Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода. Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно. Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока (драйвер). Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить.

Примеры расчетов сопротивления и мощности резистора

Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.

Cree XM–L T6

В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM–L к источнику напряжения 5 В. Cree XM–L с бином T6 имеет такие параметры: типовое U_LED = 2,9 В и максимальное U_LED = 3,5 В при токе I_LED=0,7 А. В расчёты следует подставлять типовое значение U_LED, так как. оно чаще всего соответствует действительности. Рассчитанный номинал резистора присутствует в ряду Е24 и имеет допуск в 5%. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Получается, что с учетом округления и допуска в 5% реальное сопротивление изменяется и вслед за ним обратно пропорционально меняется ток. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения.

Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока.

Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.

Мощность, рассеиваемая резистором, составит:

Рассчитанную мощность резистора для светодиода обязательно следует увеличить на 20–30%.

Вычислим КПД собранного светильника:

Пример с LED SMD 5050

По аналогии с первым примером разберемся, какой нужен резистор для SMD светодиода 5050. Здесь нужно учесть конструкционные особенности светодиода, который состоит из трёх независимых кристаллов.

Если LED SMD 5050 одноцветный, то прямое напряжение в открытом состоянии на каждом кристалле будет отличаться не более, чем на 0,1 В. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода – в другую. Подберем резистор для подключения белого SMD 5050 с параметрами: типовое U_LED=3,3 В при токе одного чипа I_LED=0,02 А.

Ближайшее стандартное значение – 30 Ом.

Принимаем к монтажу ограничительный резистор мощностью 0,25 Вт и сопротивлением в 30 Ом ±5%.

У RGB светодиода SMD 5050 различное прямое напряжение каждого кристалла. Поэтому управлять красным, зелёным и синим цветом, придётся тремя резисторами разного номинала.

Онлайн-калькулятор

Представленный ниже онлайн калькулятор для светодиодов – это удобное дополнение, которое произведет все расчеты самостоятельно. С его помощью не придётся ничего рисовать и вычислять вручную. Всё что нужно – это ввести два главных параметра светодиода, указать их количество и напряжение источника питания. Одним кликом мышки программа самостоятельно произведёт расчет сопротивления резистора, подберёт его номинал из стандартного ряда и укажет цветовую маркировку. Кроме этого, программа предложит уже готовую схему включения.

Напряжение источника питания (В):

Прямое напряжение светодиода (В):

Прямой ток светодиода (мА):

Количество светодиодов:

Схема подключения

Принципиальная схема

Другое расположение светодиодов

Резистор 4 полосы

Дополняя вышесказанное стоит отметить, что если прямое напряжение светодиода значительно ниже напряжения питания, то схемы включения через резистор малоэффективны. Вся лишняя энергия впустую рассеивается резистором, существенно занижая КПД устройства.

Расчет резистора для светодиода – как правильно рассчитать, примеры и формулы

Содержание:

Любой светодиод имеет маленькое сопротивление. Если его подключить прямо к блоку питания, он немедленно перегорит, так как сила тока будет слишком высока. Провода, которыми он подключается к внешним выводам сделаны из меди или золота и не могут выдержать скачка тока. Именно поэтому важно правильно произвести расчет резистора для светодиода.

От правильности произведенного расчета зависит сколько долго будет работать данный светодиод. Если резистор имеет недостаточное сопротивление, светодиод может перегореть, если же наоборот, сила тока будет меньше номинальной, лампочка будет иметь тусклый свет. Для того чтобы провести расчеты, существуют специальные формулы и сделать это не сложно. Кроме того, существуют специальные программы, которые автоматически произведут все необходимые расчеты на основании введенных данных.

В данной статье будут рассмотрены все аспекты и тонкости произведения подобных расчетов. Также в качестве бонуса в статье присутствует видеоролик на данную тему и научная статья, которою можно скачать.

Расчет сопротивления светодиода.

Результат расчёта

Как правило окажется, что резисторы с таким номиналом не выпускаются, и вам будет показан ближайший стандартный номинал. Если не удаётся сделать точный подбор сопротивления, то используйте больший номинал. Подходящий номинал можно сделать подключая сопротивление параллельно или последовательно. Расчет сопротивления для светодиода можно не делать, если использовать мощный переменный или подстроечный резистор. Наиболее распространены типа 3296 на 0,5W. При использовании питания на 12В, последовательно можно подключить до 3 LED.

Резисторы бывают разного класса точности, 10%, 5%, 1%. То есть их сопротивление может погрешность в этих пределах в положительную или отрицательную сторону. Не забываем учитывать и мощность токоограничивающего резистора, это его способность рассеивать определенное количество тепла. Если она будет мала, то он перегреется и выйдет из строя, тем самым разорвав электрическую цепь. Чтобы определить полярность можно подать небольшое напряжение или использовать функцию проверки диодов на мультиметре. Отличается от режима измерения сопротивления, обычно подаётся от 2В до 3В.

Таблица зависимости рабочего напряжения светодиода от его цвета.

Так же при расчёте светодиодов следует учитывать разброс параметров, для дешевых они будут максимальны, для дорогих они будут более одинаковыми. Чтобы проверить этот параметр, необходимо включить их в равных условиях, то есть последовательно.

Уменьшая тока или напряжение снизить яркость до слегка светящихся точек. Визуально вы сможете оценить, некоторые будут светится ярче, другие тускло. Чем равномернее они горят, тем меньше разброс. Калькулятор расчёта резистора для светодиода подразумевает, что характеристики светодиодных чипов идеальные, то есть отличие равно нулю.

Напряжение падения для распространенных моделей маломощных до 10W может быть от 2В до 12В. С ростом мощности увеличивается количество кристаллов в COB диоде, на каждом есть падение. Кристаллы включаются цепочками последовательно, затем они объединяются в параллельные цепи. На мощностях от 10W до 100W снижение растёт с 12В до 36В. Этот параметр должен быть указан в технических характеристиках LED чипа и зависит от назначения цвета:

• синий;
• красный;
• зелёный;
• желтый;
• трёхцветный RGB;
• четырёхцветный RGBW;
• двухцветный;
• теплый и холодный белый.

Светодиоды.

Прежде чем подобрать резистор для светодиода на онлайн калькуляторе, следует убедится в параметрах диодов. Китайцы на Aliexpress продают множество led, выдавая их за фирменные. Наиболее популярны модели SMD3014, SMD 3528, SMD2835, SMD 5050, SMD5630, SMD5730. Например, чаще всего китайцы обманывают на SMD5630 и SMD5730. Цифры в маркировке обозначают лишь размер корпуса 5,6мм на 3,0мм.

[stextbox id=’info’]В фирменных такой большой корпус используется для установки мощных кристаллов на 0,5W , поэтому у покупателей диодов СМД5630 напрямую ассоциируется с мощностью 0,5W. Хитрый китаец этим пользуется, и в корпус 5630 устанавливает дешевый и слабенький кристалл в среднем на 0,1W , при этом указывая потребление энергии 0,5W. [/stextbox]

Наглядным примером будут автомобильные лампы и светодиодные кукурузы, в которых поставлено большое количество слабеньких и некачественных ЛЕД чипов. Обычный покупатель считает, чем больше светодиодов чем лучше светит и выше мощность. Автомобильные лампы на самых слабых лед 0,1W Чтобы сэкономить денежку, мои светодиодные коллеги ищут приличные ЛЕД на Aliexpress. Ищут хорошего продавца, который обещает определённые параметры, заказывают , ждут доставку месяц. После тестов оказывается, что китайский продавец обманул, продал барахло. Повезёт, если на седьмой раз придут приличные диоды, а не барахло. Обычно сделают 5 заказов, и не добившись результата и идут делать заказ в отечественный магазин, который может сделать обмен.

Материал в тему: как устроен тороидальный трансформатор и в чем его преимущества.

Вычисление светодиодного резистора с использованием Закон Ома

Закон Ома гласит, что сопротивление резистора R = V / I, где V = напряжение через резистор (V = S – V L в данном случае),  I = ток через резистор.   Итак R = (V S – V L) / I. Если вы хотите подключить несколько светодиодов сразу – это можно сделать последовательно. Это сокращает потребление энергии и позволяет подключать большое количество диодов одновременно, например в качестве какой-то гирлянды. Все светодиоды, которые соединены последовательно, долдны быть одного типа. Блок питания должен иметь достаточную мощность и обеспечить соответствующее напряжение.

Пример расчета: Красный, желтый и зеленый диоды – при последовательном соединении необходимо напряжение питания – не менее 8V, так 9-вольтовая батарея будет практически идеальным источником.  V L = 2V + 2V + 2V = 6V (три диода, их напряжения суммируются).  Если напряжение питания V S 9 В и ток диода = 0.015A, Резистором R = (V S – V L) / I = (9 – 6) /0,015 = 200 Ом. Берём резистор 220 Ом (ближайшего стандартного значения, которое больше).

[stextbox id=’alert’]Избегайте подключения светодиодов в параллели![/stextbox]

Светодиод как нелинейный элемент

Рассмотрим семейство вольт-амперных характеристик (ВАХ) для светодиодов различных цветов.  Эта характеристика показывает зависимость тока, проходящего через светоизлучающий диод, от напряжения, приложенного к нему. Как видно на рисунке, характеристики имеют нелинейный характер.

Это означает, что даже при небольшом изменении напряжения на несколько десятых долей вольта, ток может измениться в несколько раз. Однако при работе со светодиодами обычно используют наиболее линейный участок (т.н. рабочую область) ВАХ, где ток изменяется не так резко. Чаще всего производители указывают в характеристиках светодиода положение рабочей точки, то есть значения напряжения и тока, при которых достигается заявленная яркость свечения.



Представленные выше характеристики были получены для светоизлучающих диодов, включенных в прямом направлении. То есть отрицательный полюс питания подключен к катоду, а положительный – к аноду

Расчёт резистора для светодиода

Расчёт резистора для светодиода – очень важный момент перед подключением светодиода к источнику питания. Ведь от этого зависит то, как будет работать светодиод. Если резистор будет иметь слишком маленькое сопротивление, то светодиод может выйти из строя (перегореть), а если сопротивление будет слишком велико, то светодиод будет излучать свет слабо. Расчёт резистора для светодиода производится по следующей формуле:

• R = (V_S – V_L) / I
• V_S – напряжение источника питания (В).
• V_L – напряжение питания светодиода (обычно 2 вольта и 4 вольта для голубых и белых светодиодов).
• I – ток светодиода (например 10 мА = 0.01 А или 20 мА = 0.02 А)

[stextbox id=’info’]Убедитесь, что выбранный вами электрический ток меньше максимального, на который рассчитан светодиод. Переведите эту величину из миллиампер в амперы. Таким образом результатом вычисления будет величина сопротивления резистора в омах (Ом). Если рассчитанная величина сопротивления резистора не совпадает со стандартным номиналом резисторов, необходимо выбрать ближайший больший номинал. [/stextbox]

Впрочем, Вы можете изначально захотеть выбрать несколько большее сопротивление, для экономии электричества например. Но надо помнить, что излучение светодиода в этом случае будет менее ярким. Если напряжение источника питания = 9 Вольт и у Вас красный светодиод (VL = 2V), требуемый ток I = 20 мА = 0.02A, R = (9V – 2V) / 0.02A = 350 Ом. Необходимо выбрать резистор сопротивлением 390 Ом (ближайшее большее значение).

Расчёт резистора для светодиода.

 Мигающие светодиоды

Мигающие светодиоды выглядят как обычные светодиоды, они могут мигать самостоятельно потому, что содержат встроенную интегральную схему. Светодиод мигает на низких частотах, как правило 2-3 вспышки в секунду. Такие безделушки делают для автомобильных сигнализаций, разнообразных индикаторов или детских игрушек. Светодиодные цифробуквенные индикаторы сейчас применяются очень редко, они сложнее и дороже жидкокристаллических. Раньше, это было практически единственным и самым продвинутым средством индикации, их ставили даже на сотовые телефоны.

При последовательном соединении надо учитывать падение напряжения на каждом диоде, эту сумму сложить и из напряжения питания вычесть вышеозначенную сумму и уже для неё посчитать ток, еа который рассчитан один светодиод. При параллельном несколько сложнее, когда ставишь в параллель второй диод, резистор, необходимый для одного, делишь пополам, а когда три – тогда номинал резистора для двух диодов надо умножить на 0.7, когда четыре диода – номинал для трёх умножаешь на 0.69, для пяти – номинал для четырёх умножаешь на 0.68 и т.д.

При последовательном соединении мощность резистора как для одного диода, независимо от количества, а при параллельном, при каждом добавлении диода, мощность надо пропорционально увеличивать. Только в параллельном и последовательном соединении должны быть диоды одного типа. Но я всегда ставлю на каждый диод свой резистор, потому как диоды имеют довольно большой разброс параметров. И, как показывает практика, обязательно находится слабое звено.

Материал в тему: как устроен тороидальный трансформатор и в чем его преимущества.

Расчет гасящего резистора для светодиода

Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания. Ток (I) через резистор и светодиод протекает один и от же. Напряжение на резисторе равно разнице напряжений питания и напряжения на светодиоде (VS-VL). Здесь нам нужно рассчитать сопротивление резистора (R), при котором через цепь будет протекать напряжение I, а на светодиоде будет напряжение VL.

Допустим что мы будем питать светодиод от батареи напряжением 5В, как правило такое питающее напряжение используется при питании микроконтроллерных схем и другой цифровой техники. Вычислим значение напряжения на гасящем резисторе, для этого нам нужно знать падение напряжения на светодиоде, это можно выяснить по справочнику для конкретного светодиода.

Примерные значения падения напряжения для светодиодов (АЛ307 и другие маломощные в подобном корпусе):

• красный – 1,8…2В;
• зеленый и желтый – 2…2,4В;
• белые и синие – 3…3,5В.

Допустим что мы будем использовать синий светодиод, падение напряжения на нем – 3В. Производим расчет напряжения на гасящем резисторе – Uгрез = Uпит – Uсвет = 5В – 3В = 2В. Для расчета сопротивления гасящего резистора нам нужно знать ток через светодиод. Номинальный ток конкретного типа светодиода можно узнать по справочнику. У большинства маломощных светодиодов (наподобии АЛ307) номинальный ток находится в пределах 10-25мА.

Допустим что для нашего светодиода номинальный ток для его достаточно яркого свечения составляет 20мА (0,02А). Получается что на резисторе будет гаситься напряжение 2В и проходить ток 20мА. Выполним расчет по формуле закона Ома:

R = U / I = 2В / 0,02А = 100 Ом.

В большинстве случаев подойдет маломощный резистор с мощностью 0,125-0,25Вт (МЛТ-0,125 и МЛТ-0,25). Если же ток и напряжение падения на резисторе будет очень отличаться то не помешает произвести расчет мощности резистора:

P = U * I = 2В * 0,02А = 0,04 Вт.

Таким образом, 0,04 Вт явно меньше номинальной мощности даже для самого маломощного резистора МЛТ-0,125 (0,125 Вт). Произведем расчет для красного светодиода (напряжение 2В, ток 15мА).



• Uгрез = Uпит – Uсвет = 5В – 2В = 3В.
• R = U / I = 3В / 0,015А = 200 Ом.
• P = U * I = 3В * 0,015А = 0,045 Вт.

При подключении светодиодов не нужно забывать что они имеют полярность. Для определения полярности светодиода можно использовать мультиметр в режиме прозвонки или же омметр. Использование гасящих резисторов оправдано для питания маломощных светодиодов, при питании мощных светодиодов нужно использовать специальные LED-драйверы и стабилизаторы.



Расчет гасящего резистора для светодиода.

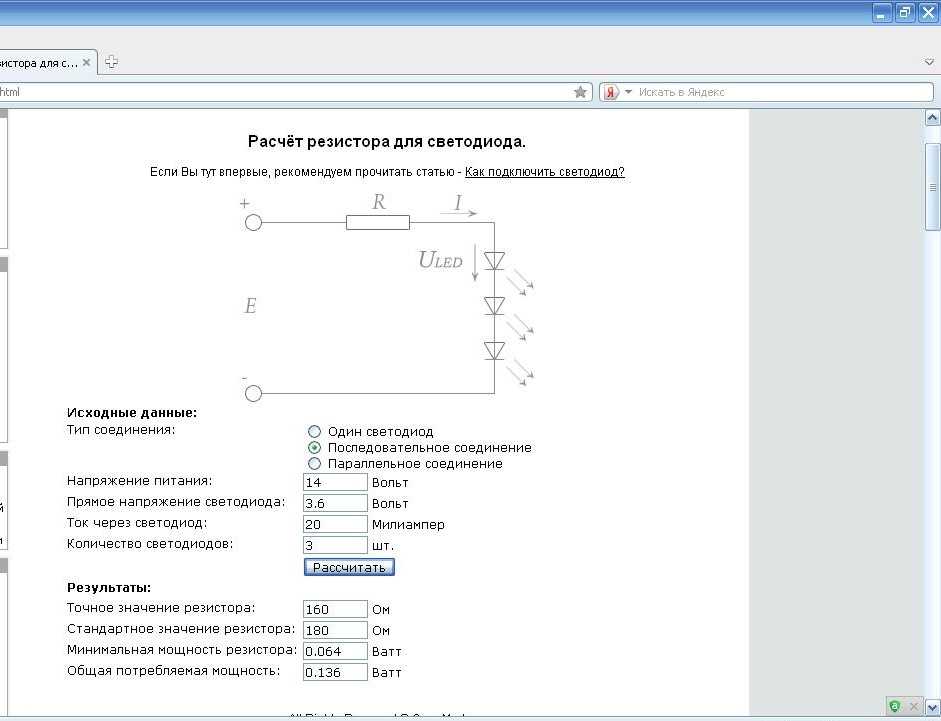

Программы для расчета сопротивления

При большом количестве подключаемых led, особенно если они включены и последовательно, и параллельно, рассчитывать сопротивление каждого резистора вручную может быть проблематичным. Проще всего в таком случае воспользоваться одной из многочисленных программ расчета сопротивления.

Он включает в себя небольшую базу данных самых распространенных светодиодов, поэтому необязательно вручную набирать значения падения напряжения и тока, достаточно указать напряжение питания и выбрать из списка нужный светоизлучающий диод. Программа рассчитает сопротивление и мощность резисторов, а также нарисует схему подключения или принципиальную схему.

В данной статье были рассмотрены основные вопросы расчета подключения светодиодов посредством резистора. По ссылке можно скачать статью “Как рассчитать резистор для подключения светодиодов”.

Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.led-obzor.ru

www.www.casemods.ru

www.katod-anod.ru

www.radiostorage.net

www.ledno.ru

Предыдущая

РезисторыЧто такое делитель напряжения и как он используется на резисторах?

Следующая

РезисторыКак отличается параллельное и последовательное соединение резисторов?

Расчет резистора ограничения тока светодиода

Калькулятор представляет собой калькулятор значения резистора ограничения тока светодиода, который может рассчитать сопротивление ограничения тока светодиода онлайн.

Формула расчета резистора ограничения тока светодиода: резистор ограничения тока Ω = (напряжение питания В — напряжение включения светодиода В) / ток ограничения тока А

Предположим, вы покупаете светодиод с напряжением включения 3,2 В, ток -предельный ток 20мА, напряжение питания автомобиля 12В. Формула (12В-3,2В)/0,02А = 440,

Если три резистора соединены последовательно, то значение сопротивления каждого резистора будет: (12В-3,2В*3) / 0,02А = 120 Ом
И так далее

Схема с одним светодиодом Примечание. У разных производителей разное падение цветового давления неодинаково. Красный: 2,0–2,2 В Желтый: 1,8–2,0 В Белый: 3,0–4 В Синий: 3,0–4 В Зеленый: 2,0-2,2 В 3,0-3,2 В Вышеупомянутое только для справки. Напряжение В Светодиодная капля В Требуемый ток светодиода мА Расчетный токоограничительный резистор Ом Ближайшее стандартное сопротивление Рассчитать мощность сопротивления Вт Безопасная мощность резистора Вт Серия светодиодов Напряжение В Светодиодная капля В Требуемый ток светодиода мА Количество подключаемых светодиодов Расчетный токоограничительный резистор Ом Ближайшее стандартное сопротивление Рассчитать мощность сопротивления Вт Безопасная мощность резистора Вт Параллельная цепь светодиодов Напряжение В Светодиодная капля В Требуемый ток светодиода мА Количество подключаемых светодиодов Расчетный токоограничительный резистор Ом Ближайшее стандартное сопротивление Рассчитать мощность сопротивления Вт Безопасная мощность резистора Вт

22 лучших бесплатных онлайн-сайта с калькулятором светодиодных резисторов

Вот список лучших бесплатных онлайн-сайтов с калькулятором светодиодных резисторов . Как правило, вы должны добавить резистор между источником напряжения и светодиодом. Это связано с тем, что светодиод потребляет очень мало тока. Подключение светодиода напрямую к источнику напряжения, например к батарее, может привести к немедленному сгоранию светодиода. Даже немного более высокий ток может привести к тому, что светодиод будет светиться сверх своего предела, что приведет к сокращению срока службы светодиода. Поэтому необходимо добавить резистор между светодиодом и источником. Это может обеспечить светодиод нужным количеством тока, не нанося ему никакого вреда.

Калькулятор резисторов для светодиодов может помочь вам найти правильное значение резистора, который вы должны использовать для светодиода или серии светодиодов. Вы можете указать напряжение источника, ток светодиода и падение напряжения светодиода (или цвет светодиода), чтобы получить значение резистора. Этот пост охватывает 22 бесплатных веб-сайта с калькуляторами светодиодных резисторов. Вы можете использовать эти калькуляторы, чтобы найти правильное значение резистора для вашей схемы светодиодов. Некоторые из этих калькуляторов также работают для цепей с несколькими светодиодами, соединенных последовательно или параллельно. Вы можете пройти через пост, чтобы проверить их подробно.

Мой любимый онлайн-калькулятор светодиодных резисторов

Hobby-Hour.com — мой любимый веб-сайт в этом списке для расчета светодиодных резисторов онлайн. Этот калькулятор поможет вам найти правильное значение резистора для цепи светодиодов, соединенной последовательно или параллельно. Наряду с правильным значением резистора он также дает вам ближайший более низкий и ближайший более высокий резисторы. И он также генерирует схему светодиодной цепи. Этот калькулятор имеет подробное объяснение всех терминов и процедур. Это может пригодиться новичкам для более глубокого понимания схемы.

Вы также можете ознакомиться с нашими списками лучших бесплатных веб-сайтов с калькулятором параллельного сопротивления, калькулятором цветового кода резистора для Windows и приложением Circuit Builder для Android.

Hobby-Hour.com

Hobby-Hour.com содержит бесплатный онлайн-калькулятор резисторов для светодиодов. Этот калькулятор поможет вам узнать правильное значение резистора для вашей светодиодной схемы. Он может рассчитать резистор для цепи с 1-20 светодиодами. Он работает для обоих типов цепей, где светодиоды соединены последовательно и параллельно. Этот калькулятор поставляется с опцией «Точность резистора». Это позволяет вам определить процент точности для расчета. Когда вы это сделаете, окончательный результат даст вам ближайший меньший резистор и ближайший больший резистор с процентом входной точности. Наряду с этим, он также генерирует схему светодиодной цепи.

Особенности:

• Вход : Напряжение питания, ток светодиода, падение напряжения (цвет светодиода), количество светодиодов и точность резистора.
• Выход : Сопротивление, мощность, рассеиваемая резистором, рекомендуемая мощность резистора, мощность, потребляемая светодиодом, общая потребляемая мощность и эффективность.
• Подключение светодиодов : Последовательное или параллельное подключение светодиодов.
• Схема цепи : Генерирует схемы.

Домашняя страница

OmniCalculator.com

OmniCalculator.com также содержит бесплатный онлайн-калькулятор резисторов для светодиодов. Этот калькулятор работает как для светодиодов, соединенных последовательно, так и для светодиодов, соединенных параллельно. Вы можете выбрать режим в верхней части калькулятора. После этого можно просто добавить нужные значения в калькулятор. Когда дело доходит до напряжения светодиода, вы можете выбрать цвет светодиода для автоматического получения напряжения светодиода. Или вы можете ввести напряжение светодиода самостоятельно. Со всеми необходимыми входными данными этот калькулятор дает вам сопротивление, необходимое в цепи. Наряду с этим он также рассчитывает рассеиваемую мощность в одном светодиоде, во всех светодиодах и в резисторе.

Особенности:

• Вход : Напряжение питания, напряжение светодиодов, ток светодиодов и количество светодиодов.
• Выход : Требуемое сопротивление и рассеиваемая мощность.
• Подключение светодиодов : Один светодиод, светодиоды последовательно или светодиоды параллельно.
• Схема цепи : Нет схем.

Домашняя страница

Hebeiltd.com

Hebeiltd.com — это бесплатный веб-сайт для расчета номинала резистора для схемы светодиодов. Этот веб-сайт предлагает три калькулятора для одиночной светодиодной цепи, светодиодов в последовательной цепи и светодиодов в параллельной цепи. Основываясь на вашей схеме, вы можете выбрать калькулятор и добавить необходимые значения. На выходе он сообщает вам номинал резистора, который вы должны использовать в цепи. Это также дает вам ближайший резистор с более высоким номиналом с точностью 10%. Наряду с этим, каждый калькулятор также рассчитывает мощность резистора и номинальную мощность и создает схемы цепи.

Особенности:

• Вход : Напряжение питания, падение напряжения, прямой ток и количество светодиодов.
• Выход : Номинал резистора, ближайший более высокий номинал 10% резистора, мощность резистора и номинальная мощность.
• Подключение светодиодов : одиночный светодиод, светодиоды последовательно и светодиоды параллельно.
• Схема цепи : Генерирует схемы.

Домашняя страница

CircuitDigest.com

CircuitDigest.com — еще один бесплатный веб-сайт с онлайн-калькулятором резисторов для светодиодов. Этот калькулятор работает с цепями с одним светодиодом и цепями с несколькими последовательно соединенными светодиодами. Есть возможность выбрать цвет светодиода. На основании этого он автоматически рассчитывает прямое напряжение. Затем вам просто нужно добавить напряжение источника, ток и количество светодиодов. При этом он дает вам сопротивление вместе с мощностью резистора.

Особенности:

• Вход : Напряжение питания, прямое напряжение (цвет светодиода), прямой ток и количество светодиодов.
• Выход : Номинал резистора, ближайший более высокий номинал 10% резистора, мощность резистора и номинальная мощность.
• Подключение светодиодов : Одиночный светодиод и светодиоды в серии.
• Принципиальная схема : Содержит общие принципиальные схемы.

Домашняя страница

EasyCalculation.com

EasyCalculation.com предлагает бесплатный онлайн-калькулятор резисторов для светодиодов. Этот калькулятор состоит из двух разделов; Параллельное сопротивление светодиодов и последовательное сопротивление светодиодов. В соответствии с вашей схемой вы можете выбрать нужный раздел для расчета значения резистора. В случае схемы с одним светодиодом вы можете использовать любой из калькуляторов, сохранив количество светодиодов равным 1. Оба этих калькулятора имеют возможность выбрать цвет светодиода. Вы можете либо использовать это, либо вручную ввести напряжение светодиода. На выходе он дает вам сопротивление вместе с рекомендуемым резистором (ближайшие более низкие 10%), рекомендуемым резистором (ближайшие более высокие 10%) и мощностью резистора.

Особенности:

• Вход : Напряжение питания, напряжение светодиодов, ток светодиодов и количество светодиодов.
• Выход : Значение резистора, Ближайшее большее значение резистора, Ближайшее меньшее значение резистора и Мощность резистора.
• Подключение светодиодов : одиночный светодиод, светодиоды последовательно и светодиоды параллельно.
• Схема цепи : Нет схемы.

Домашняя страница

AllAboutCircuits.com

AllAboutCircuits. com предлагает бесплатный онлайн-калькулятор резисторов для светодиодов. Этот калькулятор определяет номинал резистора, необходимый для светодиодной цепи. Это работает для цепей, где светодиоды соединены последовательно. Вы можете выбрать количество светодиодов в вашей схеме и добавить напряжение питания и прямой ток. Для прямого напряжения вы можете просто выбрать цвет светодиода, который вы используете. Основываясь на цвете и количестве светодиодов, этот калькулятор определяет прямое напряжение, а затем дает значение резистора, которое вам понадобится для номинальной работы схемы.

Особенности:

• Вход : Напряжение питания, прямое напряжение, прямой ток и количество светодиодов.
• Выход : Номинал резистора, Рассеиваемая мощность резистора и Рекомендуемая мощность резистора.
• Подключение светодиодов : Светодиоды соединены последовательно.
• Схема цепи : Генерирует схемы.

Домашняя страница

PCBoard.ca

PCBoard.ca предлагает бесплатный онлайн-калькулятор падающего резистора для светодиодов. На самом деле у него есть два калькулятора для цепей с одним светодиодом и цепей с несколькими светодиодами. Калькулятор «One Single LED» берет необходимые значения и выдает значение ограничительного резистора для схемы. И калькулятор «Два и более светодиода» делает то же самое с дополнительным входным параметром количества светодиодов. Наряду с номиналом ограничительного резистора он также дает вам ближайшее стандартное значение резистора, мощность резистора и номинальную безопасную мощность.

Особенности:

• Вход : Напряжение питания, напряжение светодиодов, ток светодиодов и количество светодиодов.
• Выход : номинал резистора, ближайший стандартный номинал резистора, мощность резистора и номинальная безопасная мощность.
• Подключение светодиодов : Одиночный светодиод и светодиоды в серии.
• Электрическая схема : Показывает электрические схемы обоих типов цепей.

Домашняя страница

OhmsLawCalculator.com

OhmsLawCalculator.com имеет бесплатный онлайн-калькулятор светодиодных резисторов, который вы можете использовать. Этот калькулятор поможет вам найти номинал резистора для светодиодной цепи. Это работает для светодиодов, соединенных последовательно или параллельно. Нет возможности выбрать количество светодиодов. Поскольку он требует падения напряжения из-за светодиодов, вы можете использовать его для любого количества светодиодов. Все, что вам нужно сделать, это рассчитать падение напряжения на основе количества светодиодов и того, как эти светодиоды подключены. При этом этот калькулятор дает вам значение резистора. Он также показывает мощность светодиода на выходе.

Особенности:

• Вход : Напряжение питания, падение напряжения и прямой ток.
• Выход : Значение резистора и мощность светодиода.
• Подключение светодиодов : Светодиоды подключены последовательно или параллельно.
• Схема цепи : Генерирует схемы.

Домашняя страница

EngineersEdge.com

EngineersEdge.com предлагает уникальный онлайн-калькулятор резисторов для светодиодов. Вы можете использовать этот калькулятор для схем с несколькими цепочками светодиодов. Строка состоит из нескольких светодиодов, соединенных последовательно. А затем струны подключаются параллельно источнику напряжения. В каждой цепочке светодиодов есть резистор. Таким образом, напряжение остается одинаковым для всех струн. Вам просто нужно рассчитать резистор для каждой цепочки светодиодов. Это обычный калькулятор, в котором вы должны добавить напряжение светодиода, ток светодиода и количество светодиодов для каждой цепочки. Это дает вам значение резистора для каждой цепочки светодиодов. Вы можете добавить резистор расчетного значения в соответствующую строку и получить работающую схему светодиода.

Особенности:

• Вход : Напряжение питания, напряжение светодиодов, ток светодиодов и количество светодиодов.
• Выход : Значение резистора для каждой строки.
• Подключение светодиодов : Светодиоды последовательно.
• Схема цепи : Показывает электрические схемы цепи.

Домашняя страница

DigiKey.in

DigiKey.in — это бесплатный веб-сайт с онлайн-калькулятором резисторов для светодиодов. Это простой калькулятор, предназначенный для схемы с одним или несколькими последовательно соединенными светодиодами. Вместо того, чтобы запрашивать цвет светодиода или падение напряжения, он запрашивает пересылку напряжения и пересылку тока. В зависимости от количества светодиодов в серии вы можете найти эти значения по цвету светодиодов и добавить их в калькулятор. На выходе он дает вам рекомендуемое значение резистора вместе с мощностью. Обратите внимание, что этот веб-сайт рекомендует выбирать устройство с номинальной мощностью от 2 до 10 из расчетного значения. Это делается для того, чтобы резистор не перегревался.

Особенности:

• Вход : Напряжение питания, Прямой ток и Прямое напряжение.
• Выход : Значение резистора и мощность.
• Подключение светодиодов : Последовательная цепь светодиодов.
• Схема цепи : Генерирует схемы.

Домашняя страница

Make-it.ca

Make-it.ca предлагает набор бесплатных онлайн-калькуляторов резисторов для светодиодов. Он имеет два калькулятора для одиночных светодиодных цепей и светодиодов в последовательных цепях. Каждый калькулятор показывает схему подключения. В соответствии с вашей схемой вы можете выбрать правильный калькулятор и добавить все необходимые значения. В случае светодиодов в последовательной цепи добавьте количество светодиодов в цепи. Для входных значений оба этих калькулятора дают вам значение резистора, ближайшее стандартное значение резистора, мощность резистора и номинальную безопасную мощность.

Особенности:

• Вход : Напряжение питания, прямое напряжение, ток светодиода и количество светодиодов.
• Выход : Номинал резистора, Ближайший стандартный номинал резистора, Мощность резистора и Номинальная мощность.
• Подключение светодиодов : Одиночный светодиод и светодиоды в серии.
• Электрическая схема : Показывает электрическую схему цепи.

Домашняя страница

nCalculators.com

nCalculators.com предлагает многоцелевой калькулятор светодиодных резисторов. Этот калькулятор имеет раскрывающийся список вверху, где вы можете переключаться между последовательным светодиодным резистором и параллельным светодиодным резистором. Вы можете выбрать режим в соответствии с вашей схемой. Далее можно просто добавить необходимые параметры в калькулятор. Это включает в себя напряжение питания, падение напряжения на светодиодах, ток светодиода и количество светодиодов. После этого вы можете просто нажать кнопку «Рассчитать», чтобы получить значение резистора вместе с мощностью резистора.

Особенности:

• Вход : Напряжение питания, напряжение светодиода (цвет светодиода), ток светодиода и количество светодиодов.
• Выход : Значение резистора и мощность резистора.
• Подключение светодиодов : Один светодиод и несколько светодиодов (последовательно и параллельно).
• Схема цепи : Нет схем.

Домашняя страница

LEDCalculator.net

LEDCalculator.net — это простой онлайн-калькулятор резисторов для светодиодов. Этот калькулятор запрашивает напряжение источника питания, падение напряжения светодиода, ток светодиода и количество светодиодов. Вы можете оставить количество светодиодов равным 1 для одной цепи светодиодов. В противном случае вы можете добавить желаемое количество светодиодов для схемы с последовательными светодиодами. Основываясь на входе, он сообщает вам значение резистора для цепи. Вместо того, чтобы показывать значение напрямую, этот калькулятор создает электрическую схему или схему. Вы можете выбрать то, что хотите создать. И это показывает номинал резистора на диаграмме. Оттуда вы также можете распечатать диаграмму в формате PDF.

Особенности:

• Вход : Напряжение питания, падение напряжения светодиода, ток светодиода и количество светодиодов.
• Выход : Номинал резистора, Ближайший стандартный номинал резистора, Мощность резистора и Номинальная мощность.
• Подключение светодиодов : Одиночный светодиод и светодиоды в серии.
• Circuit Diagram : Создает печатную схему подключения и схемы цепи.

Домашняя страница

ElectricalTechnology.org

ElectricalTechnology.org — еще один бесплатный веб-сайт для онлайн-расчета светодиодного резистора. На этом сайте есть простой калькулятор. Вы можете использовать этот калькулятор для определения номинала резистора для одной светодиодной цепи. Для этого вы должны обеспечить напряжение источника, прямое напряжение светодиода и ток светодиода. Если вы не знаете напряжение светодиода, вы можете обратиться к онлайн-диаграмме, чтобы получить напряжение светодиода в зависимости от цвета светодиода. Когда вы суммируете все значения и нажимаете кнопку «Рассчитать», на экране отображается требуемое значение резистора.

Особенности:

• Вход : Напряжение питания, напряжение светодиода и ток светодиода.
• Выход : Значение резистора.
• Подключение светодиода : Цепь одиночного светодиода.
• Схема цепи : Нет схемы.

Домашняя страница

Mouser.com

Mouser.com — это бесплатный веб-сайт с онлайн-калькулятором резисторов серии светодиодов. Вы можете использовать этот калькулятор, чтобы определить необходимое значение резистора в цепи светодиода. Этот калькулятор запрашивает напряжение питания, прямое напряжение и прямой ток. Нет возможности выбрать цвет светодиода или ввести количество светодиодов. Это означает, что он работает для цепей с одним светодиодом и цепей с несколькими светодиодами последовательно. Однако вам придется вручную рассчитать падение напряжения на светодиодах и ввести это значение в поле прямого напряжения. При этом этот калькулятор дает вам необходимое значение резистора вместе с мощностью светодиода.

Особенности:

• Вход : Напряжение питания, Прямое напряжение и Прямой ток.
• Выход : Значение резистора и мощность светодиода.
• Подключение светодиодов : Светодиоды соединены последовательно.
• Схема цепи : Нет схем.

Домашняя страница

LuxaLight.eu

LuxaLight.eu содержит бесплатный онлайн-калькулятор резисторов для светодиодов. Этот калькулятор работает для светодиодов, соединенных последовательно. Вы также можете использовать его для одиночной светодиодной цепи. Этот калькулятор имеет полосу цветов вверху. Это представляет цвета светодиода. Вы можете выбрать цвет, чтобы добавить соответствующее напряжение светодиода в калькулятор. Кроме того, вы можете вручную ввести напряжение светодиода. Затем вы можете все остальные параметры вместе с количеством светодиодов. Это дает вам необходимое значение резистора для схемы. Этот калькулятор также дает вам некоторые другие расчеты, включая округленное стандартное значение E12, округленную мощность с использованием стандартного резистора 5%, реальный ток через резистор E12 и рассеиваемую мощность.

Особенности:

• Вход : Напряжение питания, напряжение светодиода (или цвет светодиода), ток светодиода и количество светодиодов.
• Выход : Требуемое сопротивление, Округленное стандартное значение E12, Округленная мощность с использованием стандартного резистора 5%, Действительный ток через резистор E12, Рассеиваемая мощность светодиода и Рассеиваемая мощность резистора.
• Подключение светодиода : Одиночный светодиод или светодиоды в серии.
• Схема цепи : Нет схем.

Главная страница

CalculatorHut.com

CalculatorHut.com предлагает бесплатный онлайн-калькулятор резисторов для светодиодов. Вы можете использовать этот калькулятор для одной светодиодной цепи, а также для нескольких светодиодных цепей. В начале калькулятора вы можете выбрать цвет светодиода. Просто выберите цвет в соответствии с вашими светодиодами в цепи. Это автоматически загружает напряжение светодиода в калькулятор. После этого вы можете заполнить другие параметры вместе с количеством светодиодов в схеме. При этом этот калькулятор находит вам значение резистора. Наряду с этим, он также дает вам мощность резистора.

Особенности:

• Вход : Напряжение питания, напряжение светодиода (цвет светодиода), ток светодиода и количество светодиодов.
• Выход : Значение резистора и мощность резистора.
• Подключение светодиода : Один светодиод и несколько светодиодов.
• Схема цепи : Нет схем.

Домашняя страница

CalcTown.com

CalcTown.com — еще один бесплатный веб-сайт с простым онлайн-калькулятором резисторов для светодиодов. С помощью этого калькулятора вы можете найти номинал резистора, который вы должны использовать в цепи одного светодиода. Для этого требуется напряжение источника, напряжение светодиода и ток светодиода. С этими тремя значениями вы получите значение резистора в Омах. Вы должны использовать резистор этого номинала, чтобы ограничить ток и иметь номинальную схему с одним светодиодом.

Особенности:

• Вход : Напряжение питания, напряжение светодиода и ток светодиода.
• Выход : Значение резистора.
• Подключение светодиодов : Цепь с одним светодиодом.
• Схема цепи : Нет схем.

Домашняя страница

InchCalculator.com

InchCalculator.com — это бесплатный веб-сайт, предлагающий обширную коллекцию онлайн-калькуляторов на различные темы. Он имеет калькулятор светодиодных резисторов, который можно использовать для определения номинала резистора в светодиодной цепи. Вы можете использовать этот калькулятор для схем с одним или несколькими светодиодами. Для этого вы можете начать с выбора цвета светодиода. Это автоматически заполнит напряжение светодиода в калькуляторе. Затем вы можете добавить напряжение источника, ток светодиода и количество светодиодов в цепи. Это дает вам значение резистора вместе с мощностью резистора.

Особенности:

• Вход : Напряжение питания, напряжение светодиода (или цвет светодиода), ток светодиода и количество светодиодов.
• Выход : Значение резистора и мощность резистора.
• Подключение светодиода : Один светодиод или несколько светодиодов.
• Схема цепи : Нет схем.

Домашняя страница

PhysicsCalc.com

PhysicsCalc.com — еще один бесплатный веб-сайт, который можно использовать для онлайн-расчета светодиодного резистора. На этом сайте есть многоцелевой калькулятор, основанный на законе Ома. Вы можете использовать этот калькулятор, чтобы найти один из следующих параметров, когда известны три других параметра; Сопротивление, напряжение источника, напряжение светодиода и ток светодиода. Он работает для одной светодиодной цепи. Чтобы рассчитать сопротивление, вы можете заполнить все остальные известные значения и получить значение резистора на выходе.

Особенности:

• Вход : Напряжение питания, напряжение светодиода и ток светодиода.
• Выход : Значение резистора.
• Подключение светодиодов : Цепь с одним светодиодом.
• Схема цепи : Нет схем.

Домашняя страница

Codeduino.com

Codeduino.com содержит бесплатный калькулятор резисторов для светодиодов, который можно использовать онлайн. Это простой калькулятор, который работает для светодиодных схем с одним светодиодом. С помощью этого калькулятора вы можете найти значение резистора, который вы должны добавить между светодиодом и источником напряжения, чтобы ограничить ток. Для этого вам нужно добавить в калькулятор напряжение источника, напряжение светодиода и ток светодиода. Когда вы запускаете калькулятор с совместимыми входами, он дает вам значение резистора, которое вы должны использовать в цепи.

Особенности:

• Вход : Напряжение питания, напряжение светодиода и ток светодиода.
