1)    Архитектурное освещение – грунтовые светильники.

Архитектурное освещение подразумевают красоту и эстетичность исполнения, поэтому кабель и соединения зачастую закапываются в землю, что влечет за собой определенные требования по степени IP. Из опыта общения с монтажниками мы слышим что они используют обычные коробки IP44 т.к коробки со степенью защиты IP67 и выше – это дорого. Но мы понимаем , что даже если коробку IP67 погрузить в землю, то от перепада температур внутри будет образовываться конденсат и со временем контактная группа начнет кородировать. Как вариант можно использовать заливные муфты, но они так же не дешевы и как правило они не обслуживаемые, если необходимо провести какие то работы (докомутация или перенос светильника), то возникают проблемы. В таких ситуациях мы предлагаем двухкомпонентные компаунды, они позволяют использовать обычные-недорогие монтажные материалы, но при этом доводить степень защиты IP до нормируемых показателей.

2)    Ретрофит электродвигателей на производстве.

Чем старше предприятие тем изношенней электродвигатели. Как правило подключение  электродвигателей происходит в клеммной коробке расположенной на электродвигателе и эти коробки со временем от механических воздействий трескаются, скалываются и теряют герметичность. После того как в коробку начинает попадать пыль  есть вероятность перегрева контактов. Помимо пыли на контактную группу влияет сильная вибрация от которой происходит разбалтывание и перегрев контактов. Мы предлагаем компаунд в качестве герметизации и фиксации контактной группы электродвигателя.
При заливке распределительной коробки IP44 компаундом, данная коробка приобретает степень защиты IP68. Это идеальное решение для применения в затапливаемых и грунтовых системах. Например: дизайнерское освещение парков и скверов, освещение фонтанов и бассейнов.

3) Коробки в стяжке.

Сейчас набирает способ прокладки проводов в стяжке т. к. это экономит количество кабеля. После прокладки по полу вся проводка покрывается слоем бетона и если идет разрыв кабеля то необходима коробка в которой этот разрыв будет сделан. Коробки с компаундом идеально подходят для таких решений.

4) Распределительные коробки для деревянного домостроения.

Ко всем преимуществам, которые описаны выше, при размещении коробок на деревянных конструкциях, в межэтажныхдеревянных покрытиях путем заливки компаундом мы делаем коробку искробезопасной и придает коробке дополнительную защиту.

5) Герметизация узлов внешнего заземления.

Компаунд IP68 идеально подходит для герметизации узлов соединения внешнего модульного заземления.

Давайте рассмотрим основные преимущества заливного компаунда.

При заливке распределительной коробки IP44 компаундом, данная коробка приобретает степень защиты IP68. Это идеальное решение для применения в затапливаемых и грунтовых системах. Например: дизайнерское освещение парков и скверов, освещение фонтанов и бассейнов.

1.    Высокая степень защиты IP и предотвращение образования конденсата.
Компаунд создает степень защиты IP68 и полностью предотвращает образование конденсата.
2.    Обслуживание соединения
В отличие от полиуретановых и эпоксидных смол, уже залитый  компаунд через какое то время можно спокойно удалить, провести дополнительные коммутационные или ремонтные работы и повторно залить новый компаунд.
3.    Гасит вибрации.
Компаунд выполняет функцию демпфирующего материала и гасит вибрации передаваемые на электрическое соединение. Сам компаунд виброустойчив.
4.    Предотвращает разбалтывание.
Компаунд выполняет функцию фиксатора и предотвращает разбалтывание электрических соединений.
5.    Быстрое застывание.
После смешивания и заливки компонентов, компаунд застывает в течении 20 минут.
6.    Отличная адгезия и электротехнические характеристики.
Процесс не экзотермический, поэтому он не вызывает повреждения компонентов и частей, подлежащих изоляции. Высокая диэлектрическая прочность: минимум 14 кВ / мм. Широкий диапазон рабочих температур (от -60 до 120 ° С).
7.    Удобная упаковка
Компаунд может поставляется в отдельных емкостях и смешиваться в пропорции  10:1 в отдельной емкости. Так же компаунд может поставляться в полиэтиленовом пакете с перемычкой посередине, после разрыва перемычки два компонента смешиваются и приготовление компаунда не требует дополнительных емкостей.
8.    Экологичность
Компаунд не содержит изоцианатов и обеспечивает максимальные уровни безопасности для окружающей среды и людей. Компаунд классифицируется как неопасный в соответствии с Европейскими правилами №. 1272/2008 (CLP) и могут быть утилизированы как твердые отходы.

Стоимость компаундов можно посмотреть здесь PROISOL

Продажа частным и юридическим лицам. Оплата наличными и безналичными средствами.

Доставка по всей России от 250 грамм!!!

Частным лицам доставка осуществляется во все регионы курьерской службой «СДЕК», оплата при получении продукции.







Распаечная коробка для деревянного дома

и воплощение

с 1998 года

Антипожарная металлическая распаечная (распределительная) коробка «ПЕНТА» для деревянного дома с доступом через люстру

Назначение:

1. Металлическая распаечная коробка для деревянного дома с доступом через люстру. Распаечная коробка монтируется за потолочным покрытием, за люстрой / светильником. Соединения снаружи не видны. Для монтажа и обслуживания контактов доступ через люстру / светильник.

Как работает?

Представим: плохой контакт — короткое замыкание — температура 1500 градусов. За потолком пыль, опилки — как порох. Антипожарный металлический корпус обладает так называемой локализационной способностью.

Плохой контакт — короткое замыкание – дом не загорелся.

2. Распаечная коробка с доступом через люстру / светильник — экономим 100 метров кабеля и трубы.

В МАГАЗИН / ЦЕНА

Как экономим 100 метров кабеля и трубы при скрытом монтаже?

Места соединения в щите увеличивают протяженность линий и как следствие увеличивают расход кабеля и трубы

Используем распаечную коробку «ПЕНТА» с доступом через люстру.

Экономим 100 метров кабеля и трубы

5 особенностей металлической распределительной коробки для деревянного дома:

1. Выдерживает температуру короткого замыкания — 1500 градусов. Герметичный, стальной корпус, толщиной

    2 мм,

2. Имеет 5 монтажных плоскостей для герметичного монтажа металлической трубы под прямым углом.

3. Отверстия под кабель сверлятся по месту – сохраняем герметичность.

4. Размер корпуса 100 х 160 х 65 мм – это 2 момента:

                  1. монтаж кабеля без изломов

                 2. теплоотвод от лампочки – изоляция не пересыхает

5. Установочное кольцо исключает контакт с горючим потолочным покрытием.

Технические характеристики:

1. Монтажный размер бокса: 100 х 160 х 65 мм

2. Посадочное место 66 мм. Для монтажа «неповоротного» светодиодного светильника (цоколь GU 5.3)

3. Рассчитан на установку крюка для подвесной люстры

4. Рассчитан на установку накладной люстры

5. Рассчитан на установку с металлической трубой диаметром 15-25 мм.

6. Максимальная толщина потолочного покрытия 15 мм.

Распаечная коробка за потолочным покрытием (вид снизу)

4 элемента скрытой проводки:

1. Металлическая труба
2. Встроенные распаечные коробки
3. Встроенные электролюки
4. Металлический подрозетник

Условия поставки:

От 1 штуки

Москва — самовывоз из офиса или доставка курьерской службой

Регионы — отправка почтой России или транспортной компанией

В МАГАЗИН / ЦЕНА

3 варианта сопряжения распаечной коробки с люстрой / светильником

(распаечная коробка в запотолочном пространстве)

1. С встроенным светодиодным

    светильником

2. С подвесной люстрой

3. С накладным светильником

Распаечная коробка для дерева — крепление к лагам. Черновой и чистовой потолок не зашит.

Распаечная коробка для деревянного дома — крепление к лагам. Черновой и чистовой потолок не зашит. Вид сверху.

Распределительная коробка для дерева — крепление к лагам. Чистовой потолок не зашит

Антипожарная металлическая распаечная коробка для деревянного дома | распределительная коробка для деревянного дома | распаечная коробка для дерева  | металлическая распределительная коробка для дерева

11 типов электрических коробок и как их выбрать

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Иллюстрация: The Spruce / Джошуа Сон

Электрические коробки — это важные компоненты электрической системы вашего дома, которые закрывают проводные соединения для защиты от коротких замыканий. Но многих домашних мастеров такое разнообразие коробок сбивает с толку. Есть пластиковые и металлические ящики; ящики «новая работа» и «старая работа»; круглые, квадратные и восьмиугольные коробки; и ящики с грузоподъемностью для потолочных вентиляторов и тяжелых светильников.

Все наиболее часто используемые коробки для проектов домашней электропроводки доступны в домашних центрах и крупных хозяйственных магазинах, и важно знать различия, чтобы купить правильную коробку для каждой работы.

Здесь мы рассмотрим различные типы электрических коробок, которые вам нужно знать, чтобы безопасно установить правильные модели в вашем доме.

Лучшие умные выключатели для высокотехнологичного дома

• 01 из 11

  Металлические и пластиковые электрические коробки

  Ель / Марго Кавин

  • Подходит для: Кабель в металлической оболочке или металлический кабелепровод (металлические коробки), Romex или неметаллические кабели (пластиковые коробки)

  Большинство электрических коробок изготавливаются из металла или пластика: металлические коробки обычно изготавливаются из стали, а пластиковые — из ПВХ или стекловолокна. Всепогодные металлические ящики для наружного использования обычно изготавливаются из алюминия.

  Если вы используете металлический кабелепровод для прокладки проводки к распределительной коробке, то требуется металлическая коробка — как для закрепления кабелепровода, так и потому, что кабелепровод и металлическая коробка могут использоваться для заземления системы.

  Металлические ящики более прочные, пожаробезопасные и безопасные.

  Пластиковые коробки обычно дешевле по цене и имеют встроенные зажимы для проводов. Если вы используете неметаллический кабель, например, типа NM-B (кабель с неметаллической оболочкой), вы можете использовать либо пластиковые, либо металлические коробки, если кабель закреплен в коробке с помощью соответствующего кабельного зажима. . Современные системы электропроводки с кабелем NM-B обычно включают заземляющий провод внутри кабеля, поэтому коробка не является частью системы заземления (однако металлические коробки должны быть подключены к заземлению системы, как правило, с помощью короткого провода, называемого 9).0055 косичка

  ).

  Нажмите «Играть», чтобы узнать о металлических и пластиковых электрических коробках

  Когда использовать пластиковую или металлическую электрическую коробку

• 02 из 11 стандартных прямоугольных коробок

  Ель / Марго Кавин

  • Подходит для: Одиночные выключатели и розетки

  Стандартные прямоугольные коробки, также известные как «одноместные» или «одноместные», обычно используются для одиночных выключателей светильников и розеток. Обычно они имеют размер около 2 х 4 дюйма, а глубина варьируется от 1 1/2 дюйма до 3 1/2 дюйма. Некоторые формы являются составными — со съемными сторонами, которые можно снять, чтобы коробки можно было соединить вместе, чтобы сформировать более крупные коробки для размещения двух, трех или более устройств рядом.

  Стандартные прямоугольные коробки бывают различных типов «новая работа» и «старая работа», и они могут быть металлическими или неметаллическими (металлические более долговечны). Некоторые типы имеют встроенные кабельные зажимы для крепления кабелей NM. Эти коробки могут варьироваться в цене, но большинство стандартных вариантов очень доступны.

• 03 из 11

  2-местные, 3-местные и 4-местные коробки

  Ель / Марго Кавин

  • Подходит для: Несколько электрических устройств в одном корпусе

  Как и стандартные прямоугольные коробки, сборные электрические коробки используются для размещения бытовых выключателей и электрических розеток, но они имеют большие размеры, так что два, три или четыре устройства могут быть установлены бок о бок. Как и другие коробки, они бывают разных конструкций «новая работа» и «старая работа», некоторые со встроенными кабельными зажимами.

  Тот же эффект можно создать, используя стандартные прямоугольные коробки с возможностью складывания, которая позволяет снимать боковые стороны, чтобы коробки можно было соединить вместе, чтобы сформировать большие коробки. Съемные электрические коробки чаще всего изготавливаются из прочной оцинкованной стали, однако в некоторых хозяйственных магазинах можно найти некоторые пластиковые защелкивающиеся варианты (иногда по несколько более высокой цене).

  Как пользоваться разборными электрическими коробками

• 04 из 11

  Электрические коробки с круглым поддоном

  Ель / Марго Кавин

  • Подходит для: Потолочные или настенные светильники весом менее 50 фунтов

  Варианты с круглым поддоном или «блинчиком» представляют собой неглубокие круглые коробки, которые чаще всего используются для потолочных или настенных светильников, вес которых не превышает 50 фунтов. Они могут быть глубиной всего 1/2 дюйма или 3/4 дюйма, и они могут быть изготовлены из пластика или прочного металла (с аналогичными доступными ценами). Некоторые типы специальных металлических ящиков для поддонов можно использовать для установки потолочных вентиляторов, но не все ящики для поддонов можно использовать для этой цели.

  Важно, чтобы провода крепления можно было правильно подсоединить и установить в круглой поддонной коробке. Это неглубокие электрические коробки, в которых достаточно места только для установки нескольких электрических соединений. Если нужно сделать больше проводных соединений, вам, вероятно, понадобится полноразмерная восьмиугольная или круглая электрическая коробка большего объема. Количество проводов в электрической коробке никогда не должно превышать ее безопасную вместимость.

• 05 из 11

  Восьмиугольные и круглые электрические коробки

  Ель / Марго Кавин

  • Подходит для: Потолочных или настенных светильников весом до 50 фунтов

  Восьмиугольные и круглые коробки стандартного размера глубже, чем круглые коробки, и они являются стандартной коробкой для потолочных или настенных светильников весом до 50 фунтов. Эти коробки имеют глубину от 1 1/2 до 3 дюймов и стоят примерно так же, как и варианты с круглыми лотками. В них гораздо больше места для проводки, чем в неглубоких круглых коробках, и их можно использовать в качестве распределительных коробок.

  Металлические коробки подходят для накладного монтажа с использованием металлического канала. Круглые пластиковые коробки часто имеют «уши» для крепления к поверхности стены или потолка в существующих или «старых» приложениях. Это позволяет вам прикрепить коробку к гипсокартону (или другому поверхностному материалу), а не прорезать большое отверстие в гипсокартоне, чтобы прикрепить коробку к каркасу.

• 06 из 11

  Электрическая коробка с потолочным вентилятором

  Ель / Марго Кавин

  • Подходит для: Потолочных вентиляторов весом до 70 фунтов или светильников весом от 90 до 150 фунтов в зависимости от номинала светильника

  Электрические коробки потолочных вентиляторов обычно используются для вентиляторов весом до 70 фунтов или светильников весом до 90 фунтов (или более), в зависимости от метода установки. Они бывают нескольких разных типов и размеров, включая «блинные» версии глубиной 1/2 дюйма и стандартные коробки глубиной 2 1/8 дюйма. Коробки для потолочных вентиляторов обычно круглые, но могут быть и восьмиугольными, и изготавливаются из металла или прочного пластика. Они часто немного дороже, чем другие электрические коробки, но многие доступные варианты можно найти в большинстве хозяйственных магазинов.

  Коробки можно крепить непосредственно (четырьмя винтами) к потолочной балке или деревянному брусу, или их можно прикрепить к регулируемым скобам, натянутым между потолочными балками.

  Совет

  Коробки для потолочных вентиляторов должны быть внесены в список UL для установки потолочных вентиляторов и иметь маркировку «Для использования с потолочными вентиляторами». Не используйте   стандартные круглые или восьмиугольные коробки для установки потолочных вентиляторов. Коробки потолочных вентиляторов требуют специального крепления, чтобы выдерживать динамическую нагрузку вращающегося вентилятора.


• 07 из 11 шт.

  4-дюймовая квадратная коробка

  Ель / Марго Кавин

  • Подходит для: Несколько проводников, проходящих в двух или более направлениях

  Квадратные коробки имеют стандартную глубину от 1 1/4 до 2 1/8 дюймов, но их квадратные углы дают им дополнительное внутреннее пространство, обеспечивая максимальный объем для нескольких проводников и разъемов. По этой причине 4-дюймовые квадратные коробки часто используются для прокладки нескольких проводников в двух или более направлениях.

  Они также широко используются в качестве распределительных коробок, для установки на потолках или стенах для поддержки осветительных приборов или для размещения выключателей или розеток при сочетании с соответствующими накладками. Как и другие типы электрических коробок, квадратные коробки могут быть изготовлены из металла или пластика, и их можно найти по низким ценам в большинстве хозяйственных магазинов.

• 08 из 11

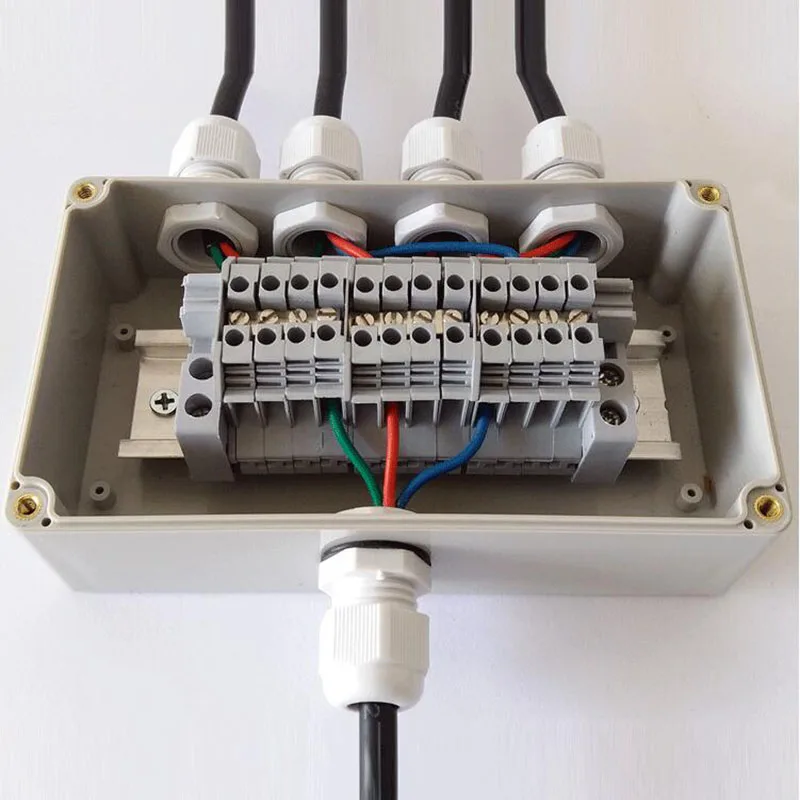

  Распределительная коробка

  Ель / Марго Кавин

  • Подходит для: Ограждающие сращивания проводов

  Распределительная коробка — это не особый тип коробки, а скорее термин, используемый для описания любой стандартной электрической коробки, используемой для закрытия сростков проводов. Стандартная коробка, используемая для соединений, представляет собой 4-дюймовую квадратную коробку (из металла или прочного пластика), в которой достаточно места для соединения нескольких проводов или кабелей, но для этого приложения могут использоваться и другие типы коробок. Стоимость варьируется в зависимости от выбранного типа распределительной коробки.

  Совет

  Важно устанавливать распределительные коробки там, где они всегда доступны; никогда не устанавливайте распределительную коробку в скрытом пространстве на стене или потолке, где к ней нельзя будет получить доступ в будущем. Распределительные коробки также должны быть закрыты сплошными крышками без отверстий.

• 09 из 11

  Крышки электрических коробок

  Ель / Марго Кавин

  • Подходит для: Для защиты различных типов электрических коробок

  Крышки электрических коробок используются для закрытия передней части коробки и требуются в соответствии с нормами; оставлять открытую электрическую коробку небезопасно и, как правило, незаконно. Крышки бывают самых разных размеров, форм и материалов, чтобы соответствовать разным типам коробок (которые могут различаться по цене, но, как правило, дешевле, чем сама коробка).

  Сплошные или «пустые» крышки не имеют отверстий и обычно используются с распределительными коробками или для закрытия неиспользуемых коробок. Крышки для 4-дюймовых квадратных коробок могут иметь специальные вырезы для размещения выключателей или розеток. Обычно они включают приподнятую центральную область, которая расширяет коробку, поэтому отверстие для выключателя или розетки будет на одном уровне с открытой поверхностью гипсокартона или другой отделкой стены или потолка.

• 10 из 11

  Наружная электрическая коробка

  Ель / Марго Кавин

  • Подходит для: Наружное электроснабжение

  Всепогодные наружные коробки представляют собой герметичные корпуса, предназначенные для монтажа на поверхности наружных стен, свесов крыш, настилов и других конструкций. Применяются для установки уличных розеток и светильников. Уличные ящики должны иметь наружную крышку или приспособление, рассчитанное на влажные или мокрые места, в зависимости от применения.

  Пластиковые наружные ящики обычно изготавливаются из ударопрочного ПВХ, а металлические наружные ящики обычно изготавливаются из алюминия, а не из стали. Цены на специальные варианты могут быть выше, но большинство стандартных наружных коробок сопоставимы по стоимости с внутренними коробками.

  Электрические коробки для защиты от атмосферных воздействий

• 11 из 11 шт.

  Удлинители коробок

  Ель / Марго Кавин

  • Подходит для: Увеличение вместимости ящиков и установка ящиков на одном уровне с поверхностью

  Удлинители коробок или удлинительные кольца бывают разных размеров и форм, чтобы соответствовать стандартным электрическим коробкам. Они предназначены для установки на переднюю часть электрических коробок, чтобы увеличить вместимость коробки или установить ее на одном уровне с гипсокартоном или другим поверхностным материалом.

  Удлинители коробок имеют форму коробок, для которых они предназначены, но без задней панели. Следует использовать металлические или пластиковые удлинители, соответствующие материалу вашей электрической коробки.

Выбор электрической коробки

Несмотря на то, что существует множество электрических коробок на выбор, очень важно использовать каждую коробку по назначению. Например, круглые ящики для поддонов следует использовать только в том случае, если их вместимость достаточно велика для проводов, которые они должны укрывать, а потолочные вентиляторы или тяжелые осветительные приборы всегда следует устанавливать в ящиках, рассчитанных на вес прибора.

Если вы не уверены, какой тип электрической коробки вам нужен, полезно обратиться за советом к электрику или специалисту в местном хозяйственном магазине. В дополнение к выбору типа коробки, которая вам нужна, вы также должны определить, нужна ли вам электрическая коробка «старая работа» или «новая работа». Если вы заменяете существующую электрическую коробку, потребуется стиль «старой работы», чтобы прикрепить коробку к настенному покрытию (обычно к гипсокартону). При строительстве нового дома или пристройки можно использовать коробки для «новой работы», чтобы прикрепить их непосредственно к стойке.

Старые рабочие электрические коробки и новые рабочие электрические коробки

Электрические установки, не требующие распределительных коробок

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19. 10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт — специалист по проверке фактов и исследователь, работавшая в сфере индивидуального строительства домов в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Енджей Камински / EyeEm / Getty Images

Электрические нормы обычно требуют, чтобы все электрические устройства и проводные соединения с этими устройствами были заключены в утвержденную электрическую коробку. Часто известная как распределительная коробка , эта металлическая или пластиковая коробка имеет крышку для защиты проводки внутри и защиты вам от проводки. Это правило хорошо демонстрируется настенными выключателями, розетками и стандартными светильниками, для которых требуется распределительная коробка для монтажа устройства и размещения проводных соединений.

Но есть некоторые устройства, которые не требуют традиционной распределительной коробки по той простой причине, что они имеют свои собственные встроенные коробки или корпуса для выполнения проводных соединений. Как правило, это устройства, которые надежно крепятся к поверхности, что позволяет им выполнять ту же основную функцию, что и распределительная коробка.

Что делают распределительные коробки

Распределительная коробка выполняет несколько важных функций:

• Закрывает соединения проводки и защищает их от физического повреждения
• Обеспечивает средства для монтажа электрического устройства и крепления электрических кабелей, обслуживающих устройство
• Предотвращает случайный контакт с проводами и клеммами под напряжением
• содержащие провода под напряжением, которые могут отсоединиться от устройства

Если вы собираетесь использовать какое-либо устройство без распределительной коробки, крайне важно, чтобы его система проводных соединений выполняла все необходимые функции, обеспечиваемые стандартной распределительной коробкой. Например, если у вас есть светильник, для монтажа которого не требуется коробка, но соединения проводки не защищены каким-либо кожухом, то вы не сможете использовать светильник без распределительной коробки. Или, если приспособление соответствует всем критериям коробки, но не имеет кабельного зажима, не используйте его без коробки.

Типы устройств, для которых не нужны коробки

Первый признак того, что устройство предназначено для использования без распределительной коробки, заключается в том, что оно имеет собственный комплектный корпус. И, как правило, из него не будут выходить какие-либо провода, потому что эти провода находятся внутри отсека для подключения проводов. Общие примеры электрических устройств, не требующих распределительных коробок, включают:

• Встраиваемые светильники («банки»)
• Вентиляторы для ванных комнат
• Настенные обогреватели
• Светильники в виде люминесцентных ламп
• Вывоз мусора
• Плинтусные обогреватели

Многие стационарные приборы, такие как кухонные вытяжки, посудомоечные машины и водонагреватели, также не требуют распределительных коробок. В этих устройствах, если электрические провода будут открыты или проложены снаружи стены, потолка или полости пола, провода должны находиться внутри какого-либо гибкого канала или быть кабелем с металлической броней, а не стандартным неметаллическим (NM). кабель.

Убедитесь, что кабели зажаты

Если вы добавляете новое устройство или заменяете старое устройство, для которого не требуется распределительная коробка, не забудьте закрепить входящий кабель кабельным зажимом. Если у устройства есть собственный зажим, используйте его, следуя инструкциям производителя. Некоторые устройства не имеют зажимов, но в коробке для подключения проводов есть выбивное отверстие, которое можно открыть и установить с помощью соответствующего металлического или пластикового кабельного зажима.

НИКОГДА не пропускайте кабель через отверстие в соединительной коробке без зажима. Выбивные отверстия в приспособлениях могут иметь острые кромки, которые могут прорезать оболочку кабеля, если за кабель тянут или если есть движение или вибрация самого устройства.
