При проведении ремонта в квартире особое внимание уделяется электромонтажным работам. Необходимо качественно провести электропроводку, установить точки подключения, обеспечить безопасность жильцов. Подключение распределительной коробки позволит облегчить проведение таких работ в последующем и присоединение новых электроточек.
Распредкоробка: каково назначение
Этот соединительный бокс имеет множество названий, например, распаячная или ответвительная коробка. В него поступает основное напряжение из источника, а затем оно распределяется по отдельным электрическим линям — на розетку или выключатель.
Данная точка позволяет получить легкий доступ к соединениям проводов, проверить их корректность и внести исправления в неисправных узлах, что видно по фото распределительной коробки.
Если проводить линию непосредственно от щитка, то это будет трудоемко, потребуется дополнительное штробирование стен, использование большого количества кабеля.
Да и в случае возгорания и повреждений в соединениях, вам не потребуется вскрывать проводку. Проверить целостность электрокреплений можно быстро, вскрыв ответвительный блок.
Некоторым может показаться, что наличие такого отсека не впишется в интерьер, он будет выделяться на фоне стены или потребует больших усилий.
Но всегда есть возможность эстетично оформить крышку, задекорировать под выбранный стиль комнаты. Затраченные усилия и время окупятся в будущем.
Разновидности электрокоммутатора
Боксы для соединения проводки могут быть разных видов. Они выбираются в зависимости от поставленной задачи в процессе электромонтажа.
Способ монтажа
В зависимости от того, какая схема распределительной коробки используется и как она устанавливается, различают наружные и внутренние боксы.

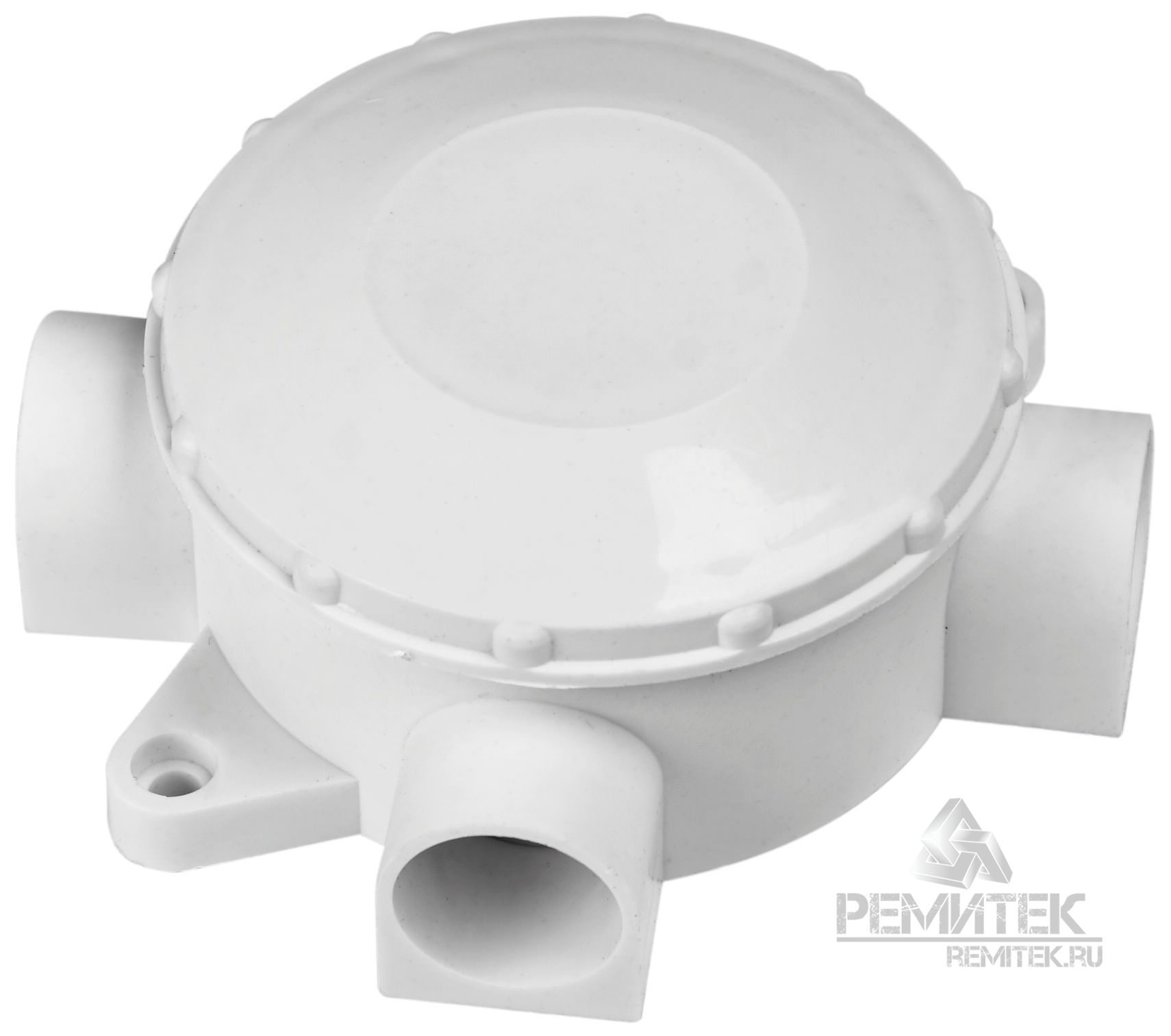

Коробка, предназначенная под проводку открытого типа (наружная установка), ставится непосредственно на плоскость стены. Основание бурить заранее не надо, поскольку крепление производится на стену с использованием крепежных приспособлений.

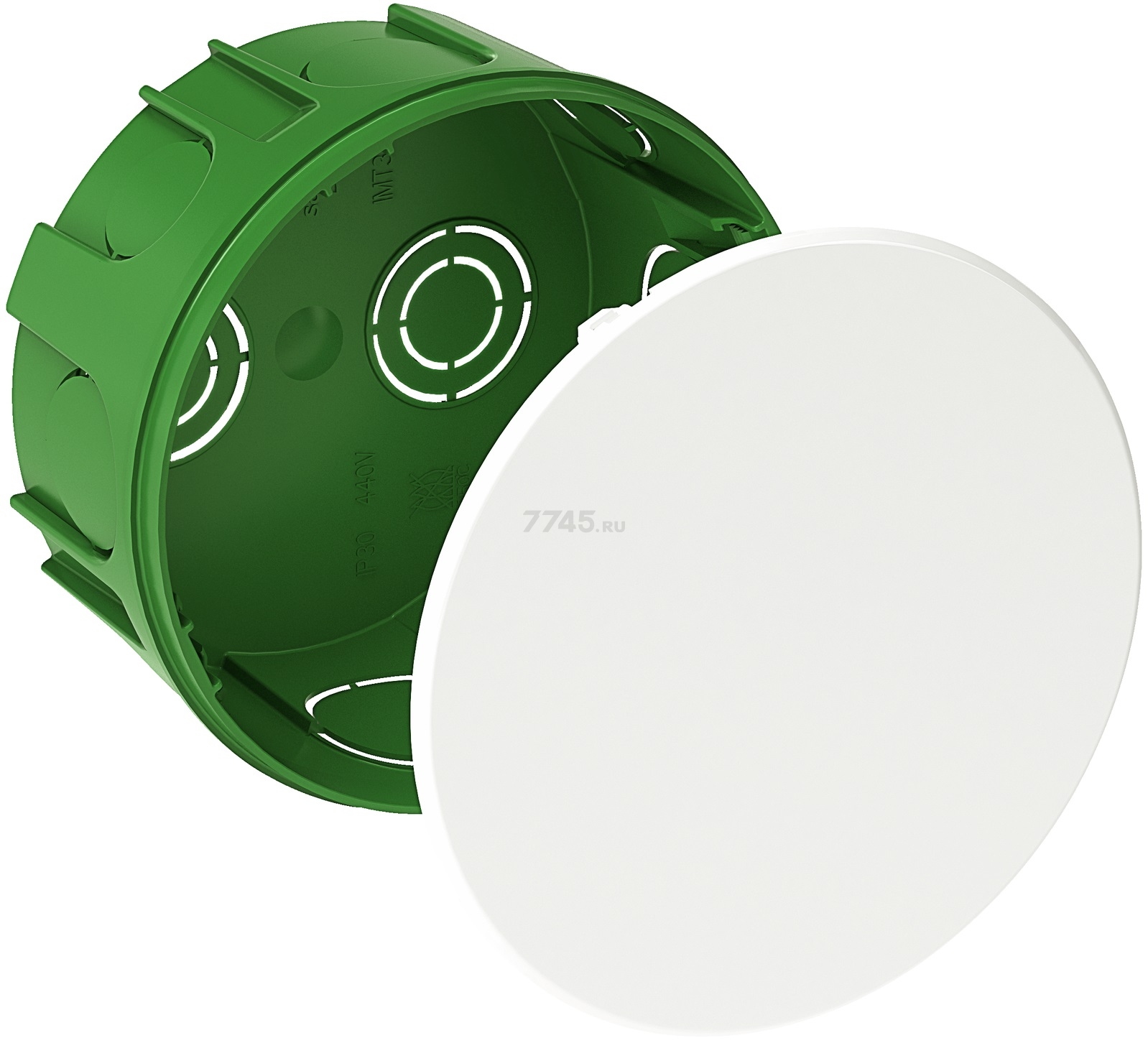

Для внутренней установки используются модели под скрытую проводку. Они ставятся в предварительно обустроенной ячейке, которую высверливают, например дрелью с коронкой. В гипсокартоне и других более мягких листовых материалах место для монтажа требуется аккуратно вырезать.
Материал
При выборе следует ориентироваться на прочный и пожаробезопасный материал, отличающийся высоким уровнем термоустойчивости. Чаще всего в продаже можно встретить пластиковые модели из полиамида, полипропилена или литого фторопласта. Такие изделия не будут разлагаться под действием активных соединений.
Коробки достаточно прочные, обладают хорошими изоляционными характеристиками. В отличие от металлических образцов, они более устойчивы к влажным условиям. При возгорании пластик не горит, но начинает плавиться.
Большую защиту для соединений обеспечивают металлические боксы. Для этого выбирают стойкую к коррозии луженую сталь или сплавы алюминия.
Во время пожара обеспечивается хорошая защита соединений, что даст время на отключение питания.
Габариты и форма
Размеры распределительных коробок определяются условиями эксплуатации. Влияют число вводов, класс безопасности, цель применения. Для квартиры надо выбирать изделия более 100 мм в диаметре с 2-4 вводным отверстиями.
Наибольшее число вводов, которые могут быть оборудованы – 16, но при этом размеры по ширине и глубине монтажа будут возрастать.

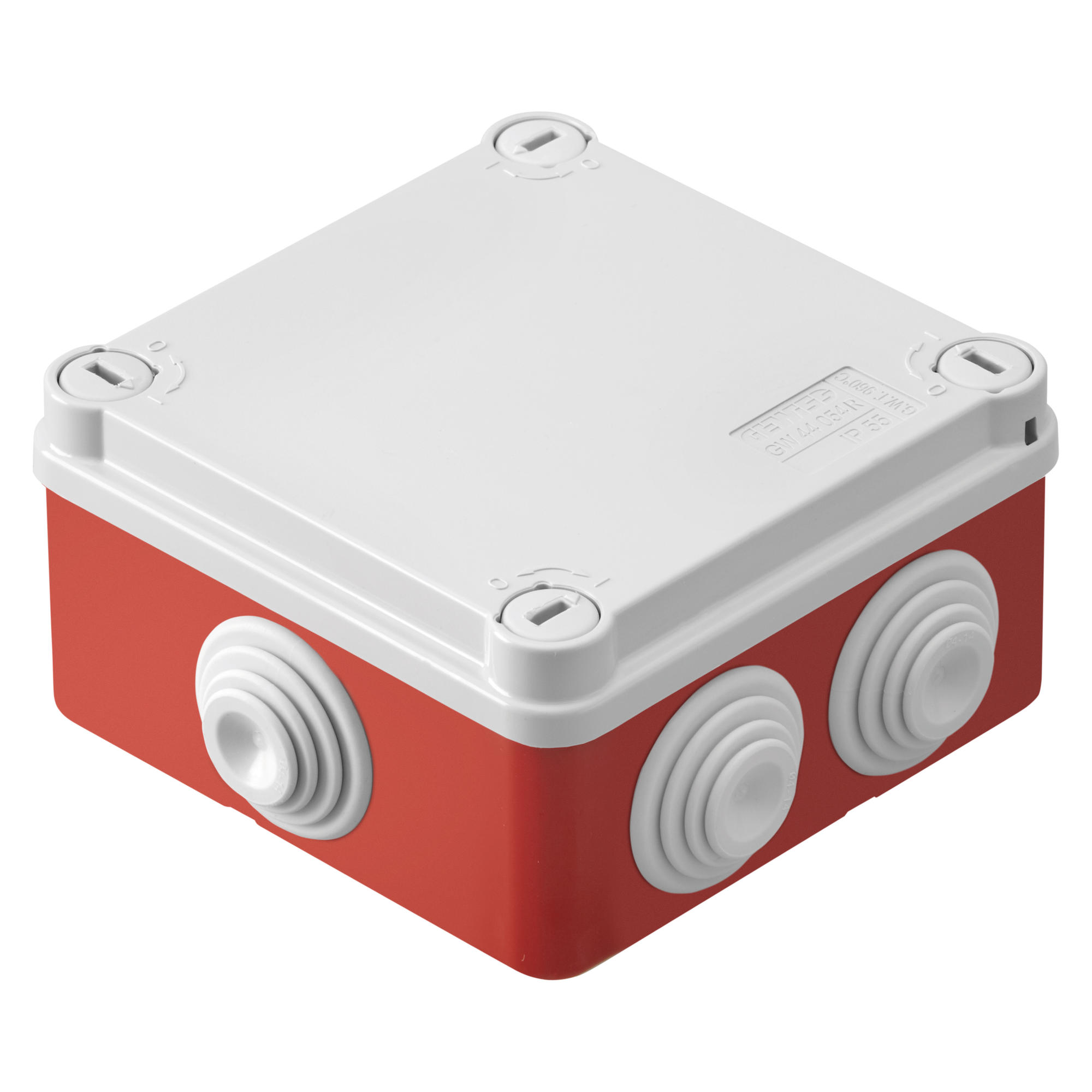

Коробки могут быть круглыми и квадратными, встречаются и прямоугольные образцы. При работе с внешней проводкой этот фактор не имеет технического значения, а выбор определяется эстетичностью крепления. А вот при внутреннем монтаже легче пользоваться круглой конструкцией, так как отверстие такой формы пробурить намного проще.
Степень защиты
Данные коммутаторы играют роль не только упрощения электромонтажных работ, но и обеспечивают безопасность эксплуатации.
Поэтому соединение проводов в распределительной коробке должно быть надежно защищено.
Следует учитывать класс изделий:
- в помещениях без влажности эксплуатируются образцы IP 20 и IP 30;
- на улице и во влажных помещениях с защитой навесом от прямого воздействия воды применяют IP 44;
- полная защита от влаги и атмосферных осадков – класс IP 55. Такой вариант часто используют при бытовом электромонтаже;
- на улице, в грунте применяют IP 67;
- использование с подводным погружением — IP 68.
Особенности монтажа
В процессе установки коммутатора надо продумать, как соединить провода в распределительной коробке. Самым надежным приемом признана сварка. Достаточно хорошие показатели безопасности демонстрирует пайка. А вот скручивание и клеммное подключение применяются только во внутренних работах.
При этом надо принимать во внимание и место установки. Например, при использовании изделия класса IP 55 на улице клеммные и скруточные соединения могут ослабляться и снижать эффективность монтажа.
Если вы ставите изделие внутреннего крепления, то сначала перфоратором с коронкой обустраивается ниша с извлечением высверленного бетона. От отверстия выводятся штробы для прокладки кабеля. Провода укладываются в эти траншеи с выводом внутрь отверстия на 100-150 мм. Концы проводов надо завести в специальные отверстия коробки.
Для крепления коробки в отверстии целесообразно использовать алебастр или гипс. Затем все провода соединяются, а бокс прикрывают крышкой.
В процессе монтажа рекомендуют руководствоваться такими правилами:
- коробка ставится на 100-150 мм ниже уровня потолка;
- бокс не следует закрывать отделочным материалом, к нему должен быть постоянный доступ;
- для скрытой установки глубина отверстия должна позволять вставить приспособление без существенного выхода за уровень стены;
- для наружного крепления нужно заранее отметить место монтажа;
- декоративная крышка поможет украсить конструкцию;
- при нанесении отделочного материала, например обоев или декоративной штукатурки, надо запомнить место расположения коммутатора;
- в процессе эксплуатации требуется периодическое обслуживание – подтягивание соединений, контроль нагрева.
Ответвительные боксы являются важным конструктивным элементом, который должен обязательно оборудоваться в процессе электромонтажных работ. Использование данных коробок позволяет существенно повысить надежность электросети после проведения ремонтных мероприятий в доме.
Фото распределительной коробки
Также рекомендуем посетить:
- Детектор скрытой проводки
- Пайка проводов
- Кабель в землю
- Заземление в частном доме
- Открытая электропроводка
- Однофазный двигатель
- Крепление кабеля
- Маркировка проводов
- Распределительный щит
- Установка выключателя
- Фотореле для освещения
- Показания электросчетчика
- Дифференциальный автомат
- Провод СИП
- Электропроводка в деревянном доме
- Точечные светильники
- Подключение люминесцентных ламп
- Магнитный пускатель
- Освещение участка
- Подключение светильника
- Соединение проводов
- Подключение диммера
- Скрытая электропроводка
- Электрозвонок
- Сечение провода
- Ремонт утюга своими руками
- ВВГ кабель
- Монтаж электропроводки
- Замена электропроводки
- Датчик движения для включения света
- Схема электропроводки в доме
- Стабилизаторы напряжения для дома
- Смеситель на кухню
- Свет в аквариуме
- Штробление стен
Распаячные коробки | ehto.
ruАдмин.
Какие бывают распаячные коробки, их назначение в электропроводке, типы распаячных коробок и способы их монтажа, все это вы узнаете из этой статьи.
Распаячные коробки, они же коробки распределительные, они же коробки разветвительные, предназначены для расключения или распайки проводов электропроводки, для их распределения по розеткам и системе освещения квартиры.
Чем расключение отличается от распайки
Принципиально, нет разницы в расключении и распайки. И то и другое это соединение нескольких проводов для распределение токовых потоков ( разводки электропроводки). Разница в способах соединения. Распайка это скручивание проводов с их последующей сваркой или пайкой или без нее, а расключение это подключение проводов или жил кабелей к клеммам какого-либо устройства, включая соединительные клеммы или разъемы, например разъемы WAGO.
Но вернемся к распаячным (распределительным) коробкам.
Виды распаячных коробок
Распаячные или распределительные коробки делятся по способу их монтажа. Бывают распределительные коробки скрытой и открытой установок. Соответственно, первые предназначены для скрытой электропроводки, вторые, для открытой электропроводки.
Общее устройство распаячной коробки
Распаячная (распределительная) коробка состоит из корпуса, крышки и отверстий для проводов или кабелей. Отверстия для проводов имеют резиновые уплотнители, которые обеспечивают их герметичный вход в коробку. На фото вы видите, что прокладки имеют конусную форму. Каждый ряд конуса прокладки соответствует кабелю определенного сечения. Если нужно ввести в коробку кабель сечением 3×2, 5 мм, то срезаете две верхние «ступеньки» прокладки и кабель плотно войдет в срезанный уплотнитель.
Степени защиты распаячных коробок
Распаячные коробки для открытой электропроводки имеют разные степени защиты IP.
Чаще всего это IP=54, иногда IP=55.
Чем различается распаячная коробка для открытой и скрытой электропроводки
Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.
В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.
На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.
Коробки под подвесными потолками
Под подвесными потолками ставятся коробки для открытой электропроводки с возможным доступам к ним.
Доступ придумывает каждый, как может. Либо делают потайной люк, либо ставят встроенный светильник под коробкой, либо игнорируют это правило и замуровывают коробки под потолком до аварии.
Где нельзя ставить разветвительные коробки
Разветвительные коробки не ставятся вблизи открытой воды, рядом со стояками водопровода, под мойками и рядом с источниками постоянного или временного тепла (плиты, кондиционеры с обогревом, радиаторы отопления).
Как и где искать распределительные коробки в старых домах
Если вы делаете ревизию электропроводки или ее ремонт, то вам нужно будет найти скрытые коробки.
В домах старой постройки, можно только гадать, где расположили коробки с распайками проводов.
Чаще всего, первая коробка будет над входом в квартиру. Должны быть коробки над выключателями в квартире (вправо, влево 50 см).
Сложнее с ванной и туалетом, здесь распайка может быть где угодно. Например, в панельных домах серии П44 и им подобным (с раздельным санузлом), распределительная коробка объединена с блоком выключателей на ванну и туалет.
Искать распайки достаточно просто. Возьмите отвертку с тяжелой рукояткой. Возьмитесь, за жало отвертки, и простукивайте рукояткой все стены под потолком. Где стоит коробка или сделана распайка прямо в стене, звук будет глухой, его сразу слышно.
На этом про распаячные коробки все!
