Расположение выключателей и розеток в квартире: Расположение розеток в квартире: Как и где правильно расположить розетки и выключатели в квартире

Расположение розеток и выключателей в квартире. RemontDom.by

Приняв решение о ремонте квартиры или даже косметическом ремонте, необходимо подумать об электромонтажных работах. Так как сделать это после обновления квартиры будет крайне сложно, а пользоваться тройником или удлинителем не совсем удобно. Если даже нет необходимости полной замены проводки в квартире, монтаж дополнительных розеток и установка выключателей на более комфортном для использования уровне значительно упростит жизнь всех домочадцев. Хотя бы по той причине, что у каждого члена семьи сегодня есть мобильный телефон или гаджет, который ежедневно требует заряда батареи, а найти свободную розетку порой затруднительно.

Для начала следует уточнить некоторые термины:

• вспомогательная розетка – это розетка, которая предназначена для редкого использования, например, для пылесоса или утюга;
• проходной выключатель – предназначен для организации управления единым источником освещения сразу из нескольких мест;
• розетка с крышкой – розетка, защищенная от влаги и пыли.

В разводке электрики часто используется евро стандарт. Это не значит, что обязательно нужно использовать регламентируемые им правила, так как для каждого человека возможны разные условия комфорта.

Для расположения выключателя света в комнате необходимо учитывать, что комфортнее войти в комнату с включённым светом, так как в темной комнате искать выключатель не совсем удобно. Но если не получается его разместить снаружи комнаты, то следует сделать его на удобной высоте (90-95 см от пола и 10 см от откоса двери) на нужной стороне стены. Под выключателем будет неплохо сделать вспомогательную розетку (30 см от пола и – от откоса двери 10 см). Её удобно использовать для пылесоса, так как она будет всегда доступна.

Задаваясь вопросом о том, сколько розеток необходимо для телевизора, вам стоит подумать, какое телевидение у вас будет использоваться. Например, для кабельного телевидения вам понадобится только две розетки – это розетка 220 и TV.

Для спутникового – как минимум понадобится три – две 220 и одна TV. А если необходимо подвести интернет для телевизора, то больше. Заранее просчитайте количество единиц аппаратуры, чтобы избежать болтающихся проводов.

В качестве выключателя света в спальне рекомендуется установить проходной выключатель. Одним вы включите свет, а вторым, который будет находиться у вашей кровати, например, над тумбочкой, выключите его. Это решение значительно упростит вашу жизнь!

К тому же, если вам вдруг понадобится свет в комнате, то вы можете его включить, не вставая с кровати. Над одной из прикроватных тумбочек стоит сделать проходной выключатель и розетку, над второй – две розетки: одна для светильника, а другая – вспомогательная.

Розетки в ванной комнате

Зачастую стиральную машину приходится устанавливать в ванной, для этого необходимо предусмотреть отдельную розетку. Оптимальный вариант – использовать розетку с крышкой и позаботиться о её заземлении. Розетка должна находиться максимально дальше от воды, на высоте 1 м от пола.

Также можно сделать в ванной над умывальником выключатель для светильника, размещенного над зеркалом, и розетку с крышкой (в одной рамке). Она будет использоваться для фена и прочих приборов. Учитывайте заранее особенности рисунка плитки и дизайн-проект ее укладки, так как розетка с выключателем может оказаться прямо посредине декоративного элемента или бордюра плитки.

Расположение розеток и выключателей на кухне

Заказывая мебель для кухни, дизайнер сделает чертеж будущих шкафов и бытовой техники. Как правило, на чертеже будет указываться расположение розеток и выключателей. Немаловажно учитывать некоторые нюансы. Так, располагать розетку для холодильника лучше таким образом, чтобы для его разморозки вам не пришлось отодвигать технику. Лучше установить её над холодильником или у ближайшего шкафчика, под столешницей. Там же можно и расположить розетку для духового шкафа. Не забудьте так же установить выключатель над рабочей зоной для дополнительного освещения поверхности, на которой вы будете готовить.

Розетки над рабочей зоной (1 м от пола) лучше приобретать с крышками, так как эти розетки используются редко или же вовсе остаются не задействованными. Соответственно, отверстия их быстро засоряются жиром и пылью, чтобы отчистить этот «лэп», придется снимать розетку, что крайне неудобно. А используя розетки с крышкой, вы легко избежите этой проблемы.

Детская комната: безопасность превыше всего!

Рекомендуется использовать розетки в детской исключительно специальные, с защитой от детей. Оптимально предусмотреть на одну комнату три розетки: одна для ночника, две другие для различных приборов. Когда какая-то из розеток не используется, целесообразно установить дополнительные заглушки из пластика.

Следует обратить особое внимание на освещение в комнате, где растет и развивается ребенок. Хороший источник света требуется в рабочей зоне, где ребенок рисует, делает уроки. Но для освещения детской целесообразно использовать и светильники-споты, установленные по всему периметру потолка: в какой бы точке комнаты не играл ваш ребенок, он не будет напрягать зрение, поскольку комната будет достаточно освещена по всей площади. Выключатели целесообразно размещать у выхода из комнаты.

Как видите, такой на первый взгляд простой вопрос, касающийся розеток и выключателей, при детальном рассмотрении перерастает в довольно серьезный проект. Однако, если вы все тщательно спланируете, продумаете и реализуете, вы создадите намного более комфортные условия для себя и своих домочадцев!

Правильное расположение розеток в квартире

В настоящее время практически все новостройки проектируются таким образом, чтобы можно было удобно и компактно проживать в такой квартире. Особенно это касается электроснабжения в помещении. Важным критерием в процессе проектировки электроснабжения является правильное расположение розеток в квартире.

От этого фактора зависит наличие разнообразного вида электроприборов. Таким образом, первым делом необходимо грамотно составить четкую схему, с указанием места расположения розеток и выключателей.

Немаловажное значение имеет установка розеток в соответствии со стандартами и общими правилами, от которых зависит удобное и функциональное проживание в квартире. Так, по общепринятым европейским нормативным стандартам расстояние от розетки до дверного проема должно быть не более 10 см и в высоту не более 1 м от пола.

Как правило, практически все электрики которые занимаются разводкой розеток руководствуются основными нормативными документами: СНиП; ПУЭ; ГОСТ это важная документальная составная часть, на которую всегда необходимо опираться при составлении схемы розеток в квартире.

Если у вас нет большого желания обращаться к профессиональным и квалифицированным электрикам, то можно выполнить разводку розеток в квартире своими руками. Однако, в этом случае есть риски что работа может быть выполнена не качественно, а так же отнимет большое количество времени.

Следует учитывать, что каждая комната в квартире имеет свою специфику и функциональное назначение и здесь необходимо учитывать все нюансы для определенной комнаты.

Краткое содержимое статьи:

Правильная установка и размещение розеток

Кухня

Как правило на кухне располагается значительная часть всех бытовых электроприборов квартиры, которые будут ежедневно эксплуатироваться.

Поэтому, проектировку данной комнаты необходимо выполнить так, чтобы можно было удобно и практично разместить все важные электроприборы. Например, нужно понимать где будет размещаться холодильник,  электроплита, вытяжка и прочее.

Схема должна быть составлена таким образом, чтобы не было никаких дополнительных удлинителей и переносок. Также для кухни очень остро стоит вопрос: на какой высоте сделать розетку?

Как правило, на кухне рекомендуется устанавливать двойные розетки выше на 10-15 см как требуют стандарты, это связано с тем, что на кухне будет располагаться рабочая столешница со встроенной плитой и шкафами на уровне 1 м от пола, а 10-15 см являются небольшим запасом.

Гостиная

В данной комнате желательно устанавливать двойные розетки. Здесь все устанавливается строго по стандартам и нормам. Как правило, устанавливается одна розетка возле двери, и по две розетки на стене с каждой стороны.

При этом, в зоне для телевизора можно предусмотреть отвод для антенны и специальный разъем для wi-fi, чтобы была возможность скрыть антенну и кабель для интернета.

Спальня

Здесь розетки устанавливаются в соответствии со стандартами и нормативами. Место положение розеток в данной комнате можно выбрать в индивидуальном порядке по своему усмотрению, при этом необходимо учитывать какие электроприборы будут располагаться в комнате и в каком месте.

Необходимо все продумать грамотно, иначе потом придется подсоединять дополнительные удлинители, что согласитесь не очень приятно.

Ванная комната

Для установки розеток в данной комнате здесь необходимо учитывать специфику помещения. Ванная комната имеет не значительную площадь и ее размеры не такие большие, поэтому здесь достаточно одной или двух розеток.

Однако, очень важно учитывать нормативные правила, согласно которым розетка должна быть на расстоянии от ванной не менее 60 см это все обусловлено тем, что данная комната является самой влажной.

Поэтому и предъявляются такие условия по установке розеток в ванной. При этом, корпус розетки должен быть изготовлен из влагоустойчивого материала и иметь защитную крышку от попадания воды или влаги во внутрь розетки.

Прихожая

Как правило для такой комнаты достаточно иметь две розетки. В прихожей не так много бытовых приборов, которые можно использовать в комнате. В основном здесь розетку можно использовать при подключении пылесоса либо при использовании сушилки для обуви.

Безусловно, при планировании невозможно все досконально предусмотреть поэтому рекомендуется составить предварительно 1-2 схемы исходя из которых делается окончательная, на основании которой производят разводку розеток. Также рекомендуется устанавливать электрические точки с небольшим запасом, это делается для того что бы не пришлось использовать удлинители.

Поэтому, при грамотном подходе можно самостоятельно выполнить развод розеток самостоятельно не говоря уже о том, как заменить старую розетку в квартире, что так же не сложно. Очень важно каждый шаг делать внимательно и не торопиться, так как цена ошибки может быть очень высокой.

Если у вас возникнут какие-либо сложности в процессе разводки розетки самостоятельно, или что-то не сможете понять, то можете посмотреть на нашем сайте красочные фото розеток в квартире. Возможно это поможет вам решить вашу проблему.

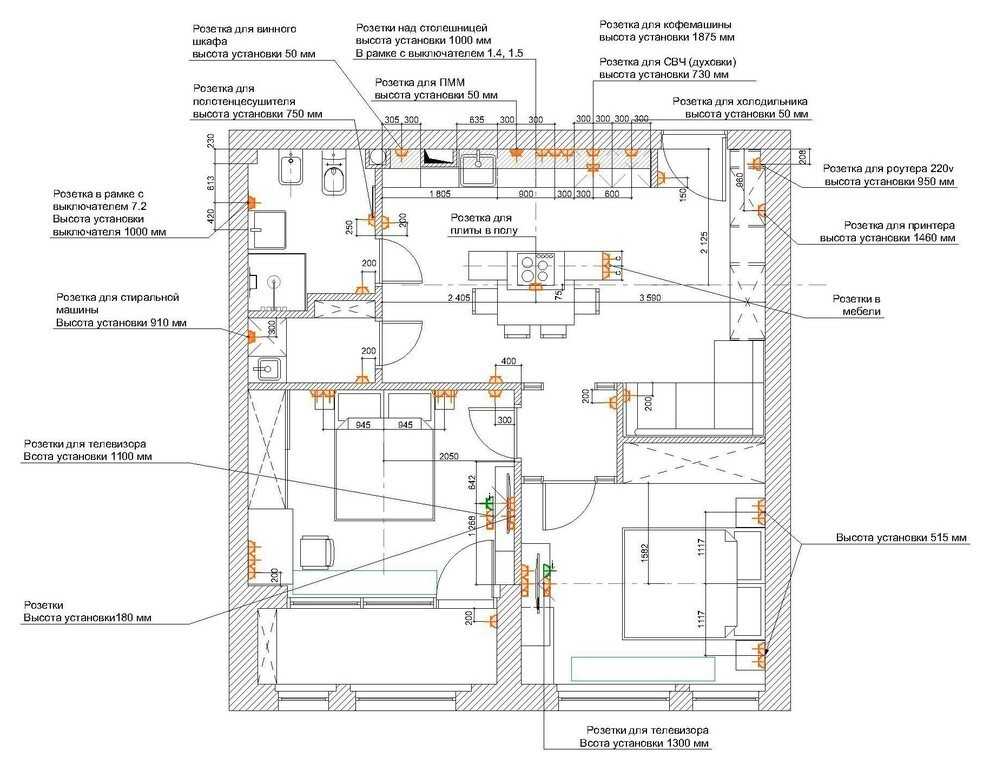

Фото расположения розеток в квартире

Вам понравилась статья? Поделитесь 😉



Высота установки розеток от пола, расположение выключателей и розеток в квартире

• Установка по евростандарту, для гостей или удобства
• Рекомендации по установке электроустановочных устройств
• Идеальный вариант, установка выключателей и розеток
• На что обратить внимание при выборе розетки

Понятно, что установка розеток и выключателей в помещении в большинстве случаев определяет степень комфорта. Не менее важно, чтобы их оптимальное с точки зрения удобства расстояние по высоте предполагало нормальную эксплуатацию. В этом случае не будет нарушено их функциональное назначение, особенности интерьера существующих в доме электроприборов. Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства. В этой модели удобно пользоваться розетками и выключатели не надо звонить. Именно по этой причине большинство владельцев собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей. Изменяя расстояние, можно повысить удобство использования розеток и выключателей.

Установка по евростандарту, Гости или удобства

Установка розеток и выключателей по евростандарту, хорошая идея. Но в то же время ограничивается общими требованиями, которые так успешно заменили советские стандартные монтажные розетки и выключатели, на новые, так сказать евростандарты.

Розетки по евростандарту устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее, 0,9метров от пола. Кроме того, в разных уголках нашей страны установленная стандартная высота может немного, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.

Но, а если серьезно. при этом, что не существует набора европейских стандартов в отношении высоты установки розеток и выключателей.

Правила устройства электроустановок, оформленные в соответствии с требованиями стандартов МЭК, только что упоминалось о возможности установки штепсельных розеток на удобном расстоянии от пола, что можно прочитать в гл.6.6.30 Правил устройства электроустановок.

Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться эксплуатацией объектов. Но не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами. То есть нормы, связаны не только с расположением розеток и выключателей, но и с безопасностью, что касается монтажа электропроводки и электромонтажных устройств. (СЕП-7 Бытовая электротехника гл.7.1.48-7.1.54).

монтажная высота выключателей и розеток

Рекомендации по установке электроустановочных изделий

Но применительно к советскому стандарту легкость установки розеток и выключателей весьма сомнительна. Как показала практика, применявшийся ранее стандарт не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутых европейских стандартах, которые были для нас более подходящими, чем старый советский ГОСТ.

Удобные розетки и выключатели, устанавливаемые при входе в помещение, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста. А это прямо монтируемые розетки и выключатели на стандартном расстоянии при входе в помещение. Это для того, чтобы можно было быстро найти устройство даже в темноте.

Безусловно, следует отметить, что точечные электроустановки устанавливаются по нормам в соответствии с удобством их использования. Только соблюдайте полностью расстояние и высоту 0,3 метра для розетки и,9 метра для выключателей, так как необходимой и истинной стандартной высоты быть не должно.

Кроме большой площади помещения, для управления его освещением лучше установить розетки и выключатели в разных точках помещения. Для этих целей проходные выключатели. понятное дело, в темноте очень сложно попасть в комнату, чтобы, например, найти выключатель и включить свет.

Идеальный вариант, установка выключателей и штепсельных розеток

Поэтому наиболее целесообразным вариантом является установка розеток с отсутствием отключающих устройств токов утечки, т.е. дифавтомами устройств, УЗО, что имеет прямое отношение к курилкам с санузлами. При этом все электроприборы, это касается как розеток, так и выключателей для бытовых приборов таких, как стиральные машины, где есть необходимость их выноса, например, на стену в прихожей.

Кроме того, особое внимание следует уделить местам на кухне, где находится наибольшее количество электроприборов. Имеется в виду, установка розеток, за столом на кухне, где можно и нужно установить пару запасных розеток. При этом наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное использование.Это предусмотреть удобные средства, проектируя которые при ремонте следует учитывать удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

На что обращать внимание при выборе розетки

Планирование работы — Fine Homebuilding

Руководства по проектам Fine Homebuilding

Электропроводка

How-To

Следуйте этой логической последовательности, чтобы отметить расположение коробок для розеток, выключателей и осветительных приборов.

Майк Литчфилд, Майкл Макалистер

Имея на руках электрические планы, обойдите каждую комнату и отметьте места для розеток, выключателей и осветительных приборов. Каждое устройство должно быть смонтировано в коробке, в которой находятся его проводные соединения. Единственными исключениями являются устройства, которые поставляются со встроенной коробкой, такие как вентиляторы для ванны, встраиваемые светильники и светильники под шкафами 1 .

Совет для профессионалов: При маркировке мест расположения коробок на чистовых поверхностях используйте карандаш, а не мелок, жирный карандаш или маркер с фломастером. Следы карандаша не будут видны сквозь новую краску. Кроме того, жирные карандаши и мелки могут предотвратить прилипание краски.



Сначала разметьте розетки и выключатели на стенах. Затем разметьте потолочные светильники. Если шпильки и балки открыты, используйте ярко окрашенный мелок, который будет виден на дереве. Если есть отделочные поверхности, карандашом отметьте стены на высоте, на которой хорошо видны обозначения — эти метки потом закрашиваются. Рядом с каждой распределительной коробкой нарисуйте букву или цифру, чтобы обозначить, каким прибором управляет переключатель.

Краткий обзор: расположение коробок Какую бы высоту вы ни выбрали для установки розеток и выключателей, будьте последовательны. Кодекс требует, чтобы ни одна точка вдоль стены не находилась на расстоянии более 6 футов от розетки. Установите нижнюю часть настенных розеток на высоте от 12 до 15 дюймов над поверхностью чистого пола или на высоте 18 дюймов над поверхностью чистого пола в соответствии с требованиями Закона об американцах с ограниченными возможностями (ADA). Поместите верхнюю часть распределительных коробок на высоте 48 дюймов, и они совпадут со швами гипсокартона (если листы расположены горизонтально), что сократит количество разрезов гипсокартона, которые вам придется делать. В кухнях и ванных комнатах поместите нижнюю часть емкостей на столешницу на 42 дюйма выше чистой поверхности пола. Эта высота гарантирует, что каждая емкость будет соответствовать общей высоте стандартной столешницы (36 дюймов) и высоте задней панели (4 дюйма) с дополнительными 2 дюймами для размещения накладок.



После того, как вы примерно разместите коробки на стенах, используйте лазерный уровень 2 , чтобы установить точную высоту коробок для каждого типа коробок.

Дополнительные сведения о высоте ящиков см. в разделе «Краткий обзор: расположение ящиков» выше.

Вы также можете использовать молоток для установки нижних линий ящиков 3 . Многие электрики предпочитают определять уровень с помощью лазера, а затем фиксировать перманентную меловую линию на этой высоте, чтобы можно было перемещать лазер в другие комнаты 4 .

Чтобы найти потолочные светильники, отметьте их на полу 5 и с помощью вертикального лазера 6 перенесите эту метку на потолок 7 . Это может показаться нелогичным, но сэкономит вам много времени. Полы плоские, почти всегда того же размера и формы, что и потолки наверху, и, что, пожалуй, самое главное, доступны и легко размечаются. В сложных помещениях, таких как кухни, также нарисуйте очертания шкафа и острова на полу. Эти контуры помогут вам точно настроить положение потолочного освещения для оптимального освещения рабочих зон.

1 Начните планировку, пройдясь по комнате и отметив расположение ящиков.	2 С помощью лазерного уровня установите высоту коробок над прилавками.
3  Ручка молотка позволяет быстро установить ящики высотой примерно 12 дюймов.	4 Вы можете щелкнуть меловой линией уровня, чтобы указать верхнюю или нижнюю часть коробки.
5  Многие электрики предпочитают отмечать центры потолочных светильников на полу.	6 Затем они используют отвесный лазер, чтобы перенести метки на потолок.

7   Отцентрируйте кольцевую пилу на каждой потолочной отметке.

Исключение горячих проводов При реконструкции за отделочными поверхностями могут находиться провода под напряжением. Используйте бесконтактный тестер для первоначальной проверки розеток, выключателей, светильников и любых видимых проводов. Затем, если возможно, используйте тестер зонда. Кабели, питающие эти устройства, будут поблизости. Настенные розетки обычно питаются кабелями, проложенными на высоте от 1 до 3 футов. Выключатели часто имеют кабель, идущий к верхней панели; каждый потолочный светильник имеет кабель, идущий к переключателям, управляющим им. Избегайте сверления или резки в этих областях, и вы сведете к минимуму риск поражения электрическим током.



---

Выдержка из Wiring Complete, 3-е издание (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера 9001 9
