Расчет фундамента — это важнейший вопрос, с которого должно начинаться строительство. От правильности сооружения основания постройки в будущем будет зависеть ее долговечность, да и вообще безопасность проживания.
Полный расчет фундамента является достаточно сложной задачей, доступной только для специалистов, но упрощенный расчет дает возможность обеспечить необходимый уровень надежности.
В действующих нормативных документах изложены основные правила таких расчетов, что и следует учитывать при планировании частного строительства (смотрите: типы частных домов).
Принципы расчетов
Расчет фундамента строения включает определение таких важнейших параметров, как заглубление, площадь опоры на грунт, размеры основания. Он должен учитывать все определяющие факторы – геофизические характеристики грунта, климатические особенности, величины и направленность нагрузок, в том числе от веса всех элементов строения и самого фундамента.
Необходимые исходные данные следует брать у организаций, специализирующихся на геологических изысканиях, а также из проверенных источников.
Прежде чем приступить к строительству, необходимо определить потребность в бетоне, армирующих элементах и других материалах. Возведение фундамента нельзя останавливать на середине, а потому расчеты должны помочь правильно закупить нужное их количество.
Следует учитывать, что расчеты несколько различаются для разных типов фундаментов. Свои методики существуют для ленточных, столбчатых, плитных и свайных вариантов оснований. При отсутствии достоверных данных о состоянии грунта в месте закладки дома, придется проводить геологические исследования с привлечением специалистов.
Учет состояния грунта
Несущая способность грунта считается важнейшей характеристикой, определяющей тип и размеры фундамента. Она, прежде всего, зависит от его плотности и структуры. Оценить ее можно по сопротивлению нагрузкам – Rо, указывающей какая нагрузка на единицу площади допустима без его проседания (на поверхностном уровне). Выражается Rо в кг/см² и считается табличной, т.е. справочной, величиной.
Величина сопротивления зависит от пористости (плотности) почвы и ее увлажненности. В таблице ниже приведены значения этого показателя для наиболее типичных почв.
Значения сопротивления нагрузке для некоторых типов грунта:
Характер грунта | Коэффициент пористости | Ro , кг/см² | |
Сухие | Влажные | ||
Супеси | 0,5 0,7 | 3,1 2,6 | 3,1 2,0 |
Суглинки | 0,5 0,7 1,0 | 3,0 2,6 2,0 | 2,4 1,8 1,1 |
Глины | 0,5 0,6 0,8 1,0 | 6,0 5,0 3,1 2,6 | 4,2 3,0 2,0 1,2 |
Достаточно высоким сопротивлением обладают гравийные и щебневые грунты – 4-5 и 4,4-6 кг/см², соответственно, в зависимости от глинистого или песчаного наполнения. Крупнозернистый песчаник имеет Rо 3,6-4,4 кг/см², песчаник средней зернистости – 2,6-3,4 кг/см², мелкозернистый песчаник – 2-3 кг/см² в зависимости от увлажненности.
С увеличением глубины залегания пласта меняется плотность грунта, а значит, и сопротивление нагрузкам. Его значение на разных глубинах (h) можно определить по формуле R=0,005R0(100+h/3).
При определении заглубления фундамента важную роль играют такие параметры состояния грунта:
- Уровень расположения грунтовых вод . Фундамент не должен доходить до водного пласта. Этот параметр часто становится определяющим для выбора типа основания. В частности, при высоком расположении вод приходится возводить плитный фундамент.
- Глубина зимнего промерзания грунта. Подошва фундамента должна располагаться на 30-50 см ниже уровня промерзания. Дело в том, что при замерзании грунт сильно вспучивается, что создает выталкивающую нагрузку на основание.
- Уровень залегания высокопучинистых пластов.
Фундаментную подошву нельзя упирать в такой грунт, а значит, его следует пройти насквозь.
Заглубление фундамента частного дома обычно не рассчитывается, т.к. требует использования сложной методики. Его выбор осуществляется, исходя из указанных практических рекомендаций.
Расчет опорной площади
При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт

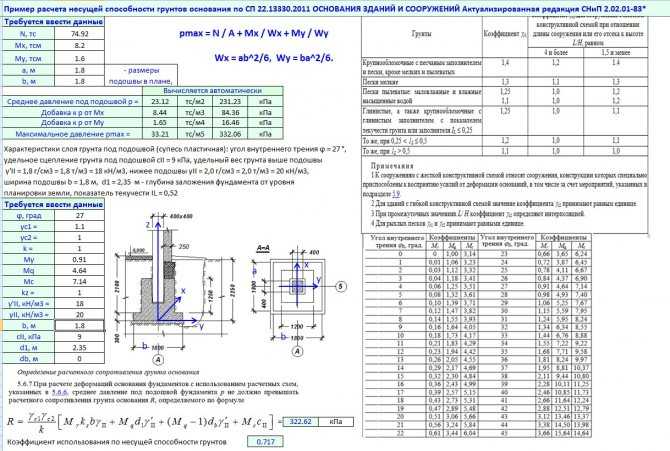

- γc – коэффициент эксплуатационных условий;
- γn – коэффициент запаса надежности, принимаемый равным 1,2;
- F – полная (суммарная) нагрузка на грунт.
Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.
В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.
Сбор нагрузок на грунт (F)
Вес сооружения
Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.
Стеновые конструкции:
- каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
- бревенчатый и брусчатый сруб – 72-95 кг/м²;
- кирпичная кладка толщиной 15 см – 210-260 кг/м²;
- стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².
Перекрытия:
- чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
- то же, но с плотным утеплителем – 140-190 кг/кв.м;
- напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
- перекрытие бетонными плитами – 500 кг/м².
Крыша:
- металлическая кровля из листа – 22-30 кг/кв.
м;
- рубероид, толь – 30-52 кг/кв.м;
- шифер – 40-54 кг/кв.м;
- керамическая черепица – 60-75 кг/кв.м.
Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.
Вес фундамента и снеговая нагрузка
Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:
- Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены.
В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
- Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
- Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.
В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.
При меньшем угле наклона крыши учитывать ее необходимо.
- северные районы – 180-195 кг/м²;
- средняя полоса РФ – 95-105 кг/м²;
- южные регионы – до 55 кг/м².
После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.
При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.
Расчет потребности в бетоне
Работы по заливке бетона нельзя останавливать, не закончив их полностью. Для этого важно правильно оценить потребность в нем. Расчет необходимого количества проводится с учетом типа фундамента:
- Ленточный вариант. Порядок расчета можно рассмотреть на примере. Фундамент делается для дома размером 6х8 м.
Глубина промерзания грунта составляет 1 м, а потому заглубление выбираем 1,4 м. Ширина ленты (уточненная по расчету минимальной площади опоры) – 0,5 м. Объем фундамента составит V=PxbлхНф, т.е. (2х6х8)х1,4х0,5=67,2 м³. Рекомендуется взять запас порядка 8-10 процентов. Окончательно, для данного фундамента потребуется 74 м³ бетона.
- Столбчатый тип. Если опора имеет прямоугольное сечение, то площадь ее определится, как произведение двух сторон. При возведении столба круглой формы применяется известная формула расчета окружности S=3.14R2, где R – радиус столба.
Несколько сложнее учесть дополнительную потребность в бетоне при формировании ребер жесткости на плитном основании. Они изготавливаются обычно с шагом 2 м, причем по краям они располагаются обязательно.
Для выбранного примера количество ребер по длине составляет 4, а по ширине 3. Общая длина этих элементов составит (8х4)+(6х3) =50 м. Наиболее характерная ширина и высота ребра – 0,1 м. Следовательно, общий дополнительный объем бетона составит 50х0,1х0,1=0,5 м³.
[stextbox id=’warning’]Советуем почитать: Марка бетона и пропорции для фундамента частного дома[/stextbox]
Расчет потребности арматуры
Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом.
Ленточный фундамент
Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.
Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.
Связка стержней между собой обеспечивается стальной вязальной проволокой.
Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.
При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.
Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.
Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.
Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.
[stextbox id=’warning’]Еще по теме: Правила армирования ленточного фундамента[/stextbox]
Расчет онлайн размеров, потребности арматуры и бетона
Столбчатый
Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах.
В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.
Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.
Онлайн расчет размеров, потребности арматуры и бетона
Плитный
Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук.
Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.
Калькулятор онлайн размеров, а также потребности арматуры и бетона
Правильная заготовка материалов позволяет избежать проблем при строительстве. При покупке их стоит учитывать наличие строительных навыков. Отсутствие опыта может приводить к незапланированным отходам.
[stextbox id=’warning’]Советуем почитать: Устройство фундамента под частный дом своими руками[/stextbox]
Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.
Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.
Расчет фундамента – Онлайн калькулятор
Для того чтобы начать расчет, выберите один из предложенных вариантов:
Онлайн калькулятор расчета фундамента KALK. PRO позволяет заниматься полноценным проектированием фундаментов, облегчает вычисления и способствует экономии на материалах, без пренебрежения строительными нормами. Методика расчета основана на продвинутом алгоритме математической модели с учетом нормативных документов СНиП 2.02.01-83 (СП 22.13330.2011), СНиП 3.03.01-87 (СП 70.13330.2011), СНиП 52-01-2003 (СП 63.13330.2010), СНиП 23-01-99 (СП 131.13330.2012).
По результатам работы калькулятора вы получите подробную смету на строительство фундамента под ключ, удобный и наглядный чертеж конструкции, простую и понятную схему вязки арматуры, а также интерактивную 3D-модель для оценки получившегося сооружения. Мы даем доступ к скачиванию всех материалов в форматах OBJ, PNG и PDF.
Вам будут известны следующие параметры:
- Характеристики фундамента. Ширина, толщина, объем, глубина заложения, допустимые нагрузки на грунт.
- Материалы. Количество арматуры, вязальной проволоки, досок для опалубки, бетона, цемента, щебня, песка.
- Объем земляных работ. Необходимая кубатура грунта, которую придется освободить под фундамент.
На данный момент доступен расчет ленточного фундамента (полноценный) и монолитной плиты (упрощенный). В скором времени должны появиться калькуляторы для вычисления свайного, столбчатого и винтового фундаментов. Добавьте наш сайт в закладки и не пропустите их появление!
Калькулятор фундамента KALK.PRO на основании встроенного расчета материалов и арматуры продемонстрирует вашу будущую конструкцию. С помощью 3D-визуализации вы сможете посмотреть, как должен выглядеть ваш армокаркас, вплоть до мельчайших деталей.
Содержание
- Расчет фундамента
- Расчет бетона
- Расчет арматуры
- Рассчитать фундамент под дом
- Факторы выбора типа основания
- Виды фундаментов для дома
Расчет фундамента
Возведение любого дома начинается с расчета фундамента, он является опорой для всей вышележащей конструкции и оттого насколько качественно его смонтировали, зависит долговечность всего сооружения. Принимая решение о выполнении работ по созданию основания своими руками, важно не допустить ошибок при начальных вычислениях и тем более не нужно пытаться сэкономить на материалах. Помните, что грамотно спроектированный фундамент — залог вашей безопасности.
Инструкция
Рядовому пользователю необязательно быть специалистом в строительстве для того, чтобы пользоваться нашим сервисом. Интерфейс интуитивно понятен, а любое недопустимое значение программа обозначит красной подсветкой.
В большинстве случаев, от вас требуется лишь ввести минимальное количество информации:
- предполагаемые габариты фундамента;
- марку арматуры на выбор;
- марку бетона.
В процессе расчета фундамента под дом, вам может быть потребуется ввести некоторые дополнительные величины, но их также можно рассчитать на наших калькуляторах:
- глубина заложения фундамента;
- расчетное сопротивление грунта;
- калькулятор блоков (расчет нагрузки).
Мы подготовили для вас ознакомительное видео, в котором поэтапно рассказывается весь функционал и принцип работы калькулятора фундамента онлайн.
Наш калькулятор также позволяет произвести расчет объема (кубатуру) фундамента в м3, для того чтобы заранее знали, какой объем земляных работ предстоит выполнить.
Расчет бетона на фундамент
Бетон является важнейшим компонентом фундамента, по сути это его «плоть» и от того насколько качественная смесь используется, зависит большинство характеристик основания. При выборе раствора особое внимание стоит уделять показателю класса (марки) прочности, который определяет предельно-допустимые нагрузки на сжатие полностью сформировавшейся смеси. Выражается в кгс/см², т.е. сколько кг способен выдержать 1 см2 поверхности.
По большей части, марка бетона определяется пропорциями цемента, песка (щебня, гравия) и воды, а также условий при которых раствор затвердевал Всего существует около 15 классов прочности о тМ50 (В3,5) до М800 (B60), но в частном строительстве наиболее распространены марки М100-М400. Соответственно, бетон М100 подходит для легких сооружений – гаражей, бань, оборудования, а М400 – для многоэтажных тяжелых зданий, например, из кирпича. Но в абсолютном большинстве случаев, выбирается бетон марки М300.
С помощью нашего калькулятора, вы получите расчет бетона на фундамент (объем, масса). Все значения будут доступны прямо в интерфейсе – вам не нужно переключаться на другие вкладки. Однако от вас требуется ввести, используемую марку бетона.
Расчет цемента на фундамент с помощью нашего онлайн-калькулятора никогда не был таким простым. Просто заполняйте поля в инструменте и в результатах расчета вы получите необходимые значения!
Расчет арматуры для фундамента
Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.
Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.
Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.
Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.
Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!
Рассчитать фундамент под дом
В современных реалиях рассчитать фундамент под дом может практически каждый — вам не нужно обладать специальными знаниями и необязательно пользоваться дорогостоящими услугами специалистов. Однако перед тем, как начать строительство необходимо понимать, какой вид фундамента будет наиболее рациональным для вашего участка. Напомним, что физико-географическое положение и геоморфологические условия местности, оказывают непосредственное влияние на тип и стоимость будущей конструкции.
Факторы выбора типа основания
Почва — важнейший фактор при строительстве дома, от ее состава напрямую зависит, трудоемкость процесса и затраты на сооружение фундамента. В некоторых случаях доходит до того, что выгоднее купить новый участок, чем вкладываться в преобразование существующего. Поэтому самое первое, что вам необходимо сделать на новом участке – это определить тип грунта.
Если у вас нет лишних денег, то вам необходимо научиться определять почвы самостоятельно. Важно знать, что все виды грунтов делятся на скальные, глинистые и песчаные. Каждый тип обладает своим набором уникальных свойств, самыми важными из которых являются несущая способность, пучинистость и глубина промерзания.
Грунтовые воды — второй коварный спутник любого строителя. Если у вас высокий уровень залегания водоносного горизонта, то это очень плохие перспективы в будущем. В теплых регионах будут беспокоить бесконечные подтопления, сырость, плесень и грибки. Растворенные агрессивные химические соединения будут медленно убивать ваше основание, разрыхляя и растворяя бетон.
В холодных областях предыдущие факторы действуют в меньшей степени, зато силы морозного пучения с легкостью разорвут неправильно построенное основание за несколько зим. Поэтому крайне важно строить дом на возвышенностях и избегать низменностей, особенно если рядом находится водотоки и водоемы.
Провести анализ грунта и узнать уровень грунтовых вод, вам помогут наши статьи в разделе «Фундаменты, грунты, основания». Рассчитать нагрузки и остальные важные параметры, согласно СНИП, вы сможете с помощью соответствующих калькуляторов нашего проекта KALK.PRO.
Температура – объединяет два предыдущих фактора в единое целое. Она является последним решающим фактором, который может повлиять на выбор основания.
При строительстве фундамента наиболее важными показателями являются глубина промерзания грунта и уровень залегания подземных вод. В условиях континентального климата (при низких температурах зимой и высоких летом), который встречается на большей части территории России, ежегодно почвы промерзают на значительную глубину, а затем оттаивают.
В случае, если УГВ находится выше отметки промерзания, то начинают действовать силы пучения. Вода, содержащаяся в грунте, замерзает и превращается в лед, тем самым увеличивая свой объем.
Мощь этого процесса нельзя недооценивать, силы с которой они могут давить на фундамент составляют десятки тонн на квадратный метр. Такое внушительное воздействие с легкостью деформирует любую конструкцию и приведет ее в движение.
Поэтому очень важно знать нормативную глубину, на которую ежегодно промерзает грунт. Закладывая фундамент ниже этого уровня, вы оберегаете его от этих разрушительных сил, но одновременно с этим пропорционально возрастает стоимость основания.
Виды фундаментов для дома
Отталкиваясь от этих «входных» условий, теперь можно перейти к обзору видов фундаментов. Их классификация основывается на конструктивных особенностях и технологии возведения. Наибольшей популярностью пользуются ленточные, монолитные, столбчатые, свайные основания и их комбинации.
Ленточный фундамент
Ленточный фундамент – свое название получил из-за внешнего сходства с лентой. Монолитная или сборная железобетонная полоса проходит под всеми несущими стенами здания, оказывая равномерное давление на грунт.Один из самых простых и доступных в частном строительстве.
Трудоемкость процесса минимальна, технология монтажа не отличается особой сложностью и обходится относительно недорого. Подходит для большинства случаев при сооружении малоэтажных зданий, легко выдерживает большие нагрузки. При низком уровне грунтовых вод используется мелкозаглубленный ленточный фундамент, при высоком – заглубленный.
При крайне проблематичных почвах, когда ленту приходится очень сильно заглублять на 2 м и более, целесообразность использования данного вида основания пропадает и следует рассмотреть другие варианты.
У нас вы можете выполнить расчет фундаментов мелкого заложения и глубокого. Для того чтобы определить, какой тип вам подходит воспользуйтесь нашим калькулятором глубины заложения фундамента.
Монолитная плита
Плитный фундамент – монолитная железобетонная плита, расположенная под всей площадью здания. За счет большого объема земляных работ и огромных затрат на бетон, стоимость конструкции возрастает в разы, по сравнению с лентой. Это один из самых дорогих, но в то же время эффективных видов оснований.
Из-за однородности и большой площади соприкосновения с грунтом, этот вид фундамента легко переносит значительные вертикальные и горизонтальные нагрузки. ;Ему не страшны силы морозного пучения и высокий уровень грунтовых вод. Он стабильно проявляет себя на слабонесущих почвах, а также выдерживает тяжелые дома из кирпича и камня.
Столбчатый фундамент
Столбчатый фундамент – это конструкция из столбов и перекрытий, которая применяется при возведении сооружений из легких материалов. ;Устройство фундамента крайне незамысловато. По периметру и в местах повышенной нагрузки (чаще всего это пересечении стен), ставятся столбы, которые сверху соединяются балками из дерева или металла.
Данное основание приобрело широкую популярность из-за активного строительства домов из бруса и СИП-панелей. Оно экономично, надежно и не требует работ по гидроизоляции. Защищает ваш дом от плесени и преждевременного разрушения древесины. Тем не менее, фундамент крайне требователен к грунту, ему категорически запрещены подвижки и пучения.
Свайный фундамент
Свайный фундамент – представляет собой комплекс из многочисленных свай, которые создают устойчивый каркас для равномерного распределения нагрузки по всем элементами конструкции. Основания данного типа являются спасением для обладателей участков с неустойчивыми грунтами и сложным рельефом местности. Помимо того, что они позволяют надежно закрепить здание, так они еще и укрепляют саму почву, предотвращая подвижки и оползни.
Существует три основных вида свайных фундаментов:
- На винтовых сваях;
- На буронабивных сваях;
- На забивных сваях.
Каждый из них имеет свои плюсы и минусы, но наиболее распространенным является первый тип, так как сочетает в себе низкую стоимость и отвечает всем стандартам частного строительства.
Спасибо, что пользуетесь нашим калькулятором фундамента, с уважением команда KALK.PRO!
Калькулятор несущей способности— База знаний ClearCalcs
В этом листе оценивается предельная несущая способность мелкозаглубленного фундамента в условиях нагрузки от низкой до умеренной.
Общие примечания
- Этот лист следует использовать только для оценки несущей способности мелкозаглубленного фундамента (например, фундаменты на колоннах, плитно-матовые фундаменты, плитные фундаменты, фундаменты на подушках, траншейные фундаменты из щебня и фундаменты из мешков с землей).
- Предельная несущая способность мелкозаглубленного фундамента – это максимальная нагрузка на единицу площади в грунте основания, при которой в фундаменте произошло разрушение при сдвиге.
- Уравнение несущей способности Мейергофа использовано для оценки несущей способности мелкозаглубленного фундамента.
- Вес фундамента не учитывается во всем калькуляторе.
- Влияние уровня грунтовых вод следует учитывать для участков, на которых расположен постоянный или сезонный уровень грунтовых вод.
Основы уравнения несущей способности Мейергофа
- Калькулятор ClearCalcs рассчитает следующие факторы на основе введенных пользователем данных.
- Коэффициенты несущей способности (на основе угла внутреннего трения грунта основания).
- Коэффициенты формы (на основе геометрии фундамента и угла внутреннего трения грунта фундамента).
- Факторы глубины (на основе ширины и глубины фундамента).
- Коэффициенты наклона (на основании угла наклона нагрузки на фундамент)
- После этого будет рассчитано эффективное напряжение в нижней части фундамента и предельная несущая способность мелкозаглубленного фундамента.
Требуется ввод данных от пользователей
Геометрические детали фундамента
- Пользователь должен указать глубину, длину и ширину фундамента, как показано на рисунке ниже.
- Здесь следует отметить, что больший размер фундамента следует вводить в качестве длины фундамента, а меньший размер фундамента следует вводить в качестве ширины фундамента.
Свойства грунта основания
- Пользователь должен указать свойства грунта основания, как показано на рисунке ниже.
- Угол внутреннего трения, сцепление и удельный вес грунта основания. Его можно ввести на основе доступного геотехнического интерпретационного отчета об объекте. Пользователи также могут использовать другие наши шаблоны Geotech (например, подпорную стенку типа L, шаблоны проектирования Gravity RW Masonry Blocks ) для оценки свойств грунта фундамента.
- Угол наклона нагрузки – это угол, под которым нагрузка передается на фундамент. В случае вертикальных нагрузок угол наклона нагрузки следует вводить как 0, .
Расчет предельной несущей способности грунта основания
После ввода ключевых геометрических свойств и свойств грунта фундамента калькулятор несущей способности ClearCalcs вычисляет эффективное напряжение (q) в основании фундамента и предельную несущую способность (qu) грунта фундамента, используя уравнение Мейергофа (показано на рисунке ниже).
Расчет максимально допустимой нагрузки на основе предельной несущей способности
Максимально допустимую нагрузку на заданную площадь основания фундамента можно рассчитать, введя определенный пользователем коэффициент запаса прочности, как показано ниже.
Пример проекта (Пример 3.2, Б. М. Дас, 2011 г. — Принципы проектирования фундаментов)
Квадратный фундамент размером 2 м х 2 м в плане. Грунт, поддерживающий фундамент, имеет угол трения 25 градусов и эффективное сцепление 20 кПа. Удельный вес грунта 16,5 кН/м3. Определить допустимую общую нагрузку на фундамент с коэффициентом запаса прочности (FS) 3. Предположим, что глубина фундамента (DF) составляет 1,5 м и в грунте происходит общее разрушение при сдвиге.
1. Ввод от пользователя — Геометрия фундамента:
2. Ввод от пользователя — Базовые свойства почвы:
3. Затем рассчитываются параметры несущей способности на основе угла трения грунта основания, размеров фундамента и угла наклона нагрузки.
4. Эффективное напряжение в основании фундамента и несущая способность фундамента рассчитываются, как показано ниже:
5. Затем будет рассчитана допустимая нагрузка на фундамент с использованием заданного пользователем коэффициента запаса прочности и площади основания фундамента.
Допущения и ограничения
- В настоящем листе рассматривались только отдельные слои почвы.
- Уровень воды может быть как близко к земле (H = 0 м), так и намного ниже земли (H > глубина основания).
- В расчетах нигде не учитывались боковая нагрузка или момент.
- В случае фундаментов в морской среде или при больших нагрузках, действующих на фундамент, необходимо выполнить расчет для конкретного случая.
Каталожные номера
- Б. М. Дас (2011) Принципы проектирования фундаментов.
Load Intensity on Foundation given Settlement Calculator
✖Settlement in foundation is vertical movement of foundation due to applied load. | AlnAngstromArpentAstronomical UnitAttometerAU of LengthBarleycornBillion Light YearBohr RadiusCable (International )Cable (UK)Cable (US)CaliberCentimeterChainCubit (Greek)Cubit (Long)Cubit (UK)DecameterDecimeterEarth Distance from MoonEarth Distance from SunEarth Equatorial RadiusEarth Polar RadiusElectron Radius (Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague (Statute)Light YearLinkMegameterMegaparsec MeterMicroinchMicrometerMicronMilMileMile (Roman)Mile (US Survey)MillimeterMillion Light YearNail (ткань)NanometerNautical League (int)Nautical League UKNautical Mile (International)Nautical Mile (UK)Parse cОкуньPetameterPicaPicometerPlanck LengthPointPoleQuarterReedReed (Long)RodRoman ActusRopeRussian ArchinSpan (ткань)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter | +10% -10% | |
✖Coefficient dependent on internal friction depend upon angle of internal friction. | + 10% -10% | ||
✖depth of Leting -это более длинное размер опоры. Ⓘ Глубина опоры [D] | AlnangStromarpentastrony Unitationaumation udatabtable undabtable undabtable undablemable undablipable undablipable undablipable undable illighrybronbylrionbylronbylrion )Cable (US)CaliberCentimeterChainCubit (Greek)Cubit (Long)Cubit (UK)DecameterDecimeterEarth Distance from MoonEarth Distance from SunEarth Equatorial RadiusEarth Polar RadiusElectron Radius (Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague (Statute)Light YearLinkMegameterMegaparsecMet erMicroinchMicrometerMicronMilMileMile (Roman)Mile (US Survey)MillimeterMillion Light YearNail (Cloth)NanometerNautical League (int)Nautical League UKNautical Mile (International)Nautical Mile (UK)ParsecPerchPetameterPicaPicometerPlanck LengthPointPoleQuarterReedReed (Long)RodRoman ActusRopeRussian ArchinSpan (Cloth)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter | +10% -10% | |
✖ Продолжительность опоры -более короткий размер ножки. | +10% -10% | ||
✖coeffivity в зависимости от сплоченности, обычно определяемой с помощью нагрузки на подшипник. -10% |
✖Интенсивность нагрузки определяется как нагрузка, приложенная к единице площади.ⓘ Интенсивность нагрузки на фундамент с учетом осадки [q ф ] | Атмосфера ТехническаяАттопаскальБарБарьеСантиметр ртутного столба (0 °C)Сантиметр водяного столба (4 °C)СантипаскальДекапаскальДеципаскальДин на квадратный сантиметрЭксапаскальФемтопаскальФут морской воды (15 °C)ФемтопаскальФут морской воды (15 °C)ФемтопаскальФут морской воды (60 °F)ГигапаскальГрамм-сила на квадратный сантиметрГектопаскальДюйм ртутного столба (32 ° F) Дюйм ртутного столба (60 °F) Дюйм водяного столба (4 °C) Дюйм водяного столба (60 °F) Килограмм-сила на квадратный сантиметр Килограмм-сила на квадратный метрКилограмм-сила на квадратный миллиметрКилоньютон на квадратный метрКилопаскальКилофунт на квадратный дюймКип-сила на квадратный дюймМегапаскальМетр Морская водаметр воды (4 °C)микробармикропаскальмиллибармиллиметр ртутного столба (0 °C)миллиметр воды (4 °C)миллипаскальнанопаскальньютон на квадратный сантиметрньютон на квадратный метрньютон на квадратный миллиметрпаскальпетапаскальпикопаскальпьезафунт на квадратный дюймфунт на квадратный футфунт-сила на квадратный футфунт-сила на квадратный дюймфунты на квадрат FootStandard AtmosphereTerapascalTon-Force (длинный) на квадратный фут-тонна-сила (long) на квадратный дюйм Тонна-сила (короткая) на квадратный футТонна-сила (короткая) на квадратный дюйм торр | ⎘ Копировать |
👎
Формула
Перезагрузить
👍
Интенсивность нагрузки на фундамент с учетом осадочного решения
ШАГ 0: Сводка предварительных расчетов
ШАГ 1: Преобразование входных данных в базовые единицы
Осадка в фундаменте: 5 миллиметров —> 0,005 метра (проверьте преобразование здесь)
Коэффициент, зависящий от внутреннего трения: 10 — > Преобразование не требуется
Глубина фундамента: 15 метров —> 15 метров Преобразование не требуется
Ширина основания: 2 метра —> 2 метра Преобразование не требуется
Коэффициент, зависящий от сцепления: 10 —> Преобразование не требуется
ШАГ 2: Вычислите формулу
ШАГ 3: Преобразуйте результат в единицы измерения
825000 Паскаль —> 0,825 Мегапаскаль (Проверьте преобразование здесь)
< 2 Калькуляторы осадки под фундаментИнтенсивность нагрузки на фундамент с учетом формулы осадки
Интенсивность нагрузки = (Осадка в фундаменте*Коэффициент, зависящий от внутреннего трения)*(1+(2*Глубина основания)/Ширина основания)+((Осадка в основании*Коэффициент зависимости от сцепления)/Ширина основания)
q f = (P*C 1 )*(1+(2*D)/B)+((P*C 2 )/B)
Что такое интенсивность нагрузки?
Фундаменты распределяют нагрузки надстройки на большую площадь так, чтобы интенсивность нагрузки на ее основание (т. е. общая нагрузка, деленная на общую площадь) не превышала безопасную несущую способность подпочвенного слоя.
Как рассчитать интенсивность нагрузки на фундамент с учетом осадки?
Интенсивность нагрузки на фундамент с учетом данных Калькулятор осадки использует Интенсивность нагрузки = (Осадка в фундаменте * Коэффициент, зависящий от внутреннего трения) * (1+(2 * Глубина фундамента) / Ширина фундамента) + ((Осадка в фундаменте * Коэффициент, зависящий от сцепление)/ширина основания) для расчета интенсивности нагрузки. Интенсивность нагрузки на фундамент с учетом формулы осадки определяется как нагрузка, приложенная к единице площади грунта. Интенсивность нагрузки обозначается как q ф символ.
Как рассчитать нагрузку на фундамент с учетом осадки с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для Интенсивность нагрузки на фундамент с учетом осадки, введите Осадка в фундаменте (P) , Коэффициент, зависящий от внутреннего трения (C 1 ) , Глубина фундамента (D) , Ширина фундамента (B) & Коэффициент, зависящий от сцепления (C 2 ) и нажмите кнопку расчета. Вот как можно объяснить расчет интенсивности нагрузки на фундамент с заданной осадкой с заданными входными значениями -> 0,084127 = (0,005*10)*(1+(2*15)/2)+((0,005*10)/2) .
Часто задаваемые вопросы
Что такое интенсивность нагрузки на фундамент с учетом осадки?
Интенсивность нагрузки на фундамент с учетом формулы осадки определяется как нагрузка, приложенная к единице площади грунта, и представляется как q f = (P*C 1 )*(1+(2*D)/B) +((P*C 2 )/B) или Интенсивность нагрузки = (Осадка в фундаменте*Коэффициент, зависящий от внутреннего трения)*(1+(2*Глубина фундамента)/Ширина фундамента)+(( Осадка в фундаменте*Коэффициент зависит от сцепления)/Ширина основания) . Осадка в фундаменте — это вертикальное перемещение фундамента из-за приложенной нагрузки, коэффициент, зависящий от внутреннего трения, зависит от угла внутреннего трения, глубина фундамента — это больший размер фундамента, ширина фундамента — это меньший размер фундамента и зависит от коэффициента.
