Разделение PEN проводника: варианты разделения
Содержание
- 1 Зачем нужно разделять PEN проводник?
- 2 Разделение PEN проводника на PE и N?
- 3 Схемы разделения PEN проводника
- 4 Место разделения PEN проводника на PE и N
- 4.1 ВРУ
- 4.2 Этажный щит
- 5 Переход с системы TN-C на систему TN-C-S
- 6 Что делать, если современная проводка выполнена по современным требованиям ПУЭ, а питающая линия еще двухпроводная?
На сегодняшний день заземление необходимо выполнять в каждом доме. Разделение pen проводника должно выполняться только профессионалом. На тематических форумах есть множество дискуссий на эту тему. Именно поэтому мы решили предоставить вашему вниманию эту статью, которая ответит на ваши вопросы.
В этой статье вы найдете подробную информацию о том, как правильно выполнить разделение PEN проводника на PE и N. В этой статье мы постарались дать исчерпывающий ответ на этот вопрос.
Зачем нужно разделять PEN проводник?
Сначала необходимо разобраться, зачем нужно выполнять разделение pen проводника. Для этого сначала необходимо обратиться к ПУЭ.
Исходя из этого, можно сделать вывод, что все электроустановки, которые имеют напряжение 380 Вольт, должны иметь систему заземления TN-S. В крайнем случае вы можете сделать заземление TN-C-S. Многие могут задуматься, а что же делать, если проводка в старых домах выполнена с системой заземления TN-C. Если у вас нет заземления, тогда вода в ванной может бить током.
Если у вас такое заземление, и вы желаете обезопасить свою семью, тогда следует переходить на современные системы заземления TN-S и TN-C-S. При этом вам также необходимо выполнить разделение PEN проводника на нулевой рабочий N и нулевой защитный PE. Сейчас мы вашему вниманию предоставим пример подъездного щитка, в котором установлено старое заземление.
Разделение PEN проводника на PE и N?
Мы решили упростить информацию про разделение pen проводника и поэтому вся информация будет предоставляться с картинками.

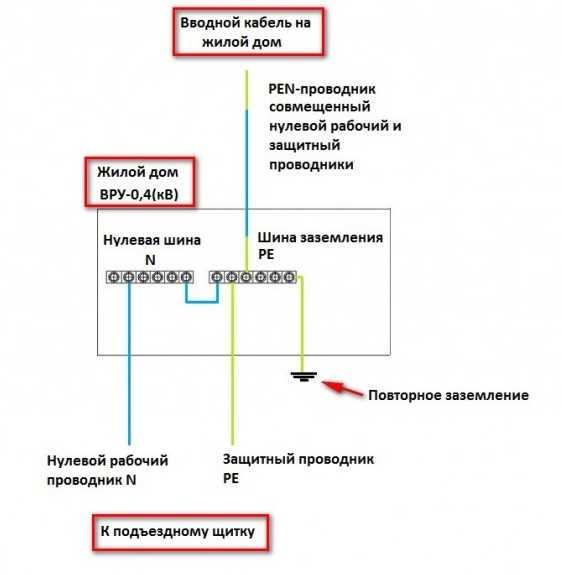

С места разделения PEN проводника на нулевой рабочий N и нулевой защитный PE дальнейшее их объединение запрещается. В месте их разделения должно устанавливаться два зажима, которые необходимо промаркировать:
- Шина PE может иметь и второе название ГЗШ.
- Шина N.
Для перемычки вы можете использовать любой провод, который имеет такое же сечение. Иногда можно установить и две перемычки. Шина или зажим обязательно должны иметь отдельные точки подключения. Подключать их в одном месте запрещено.
Шину N необходимо установить на специальных изоляторах, а шину PE можно закрепить прямо на корпус.
В этом пункте указано, что в качестве повторного заземления можно использовать естественные заземлители. Если сопротивление заземляющих устройств будет удовлетворять требованиям ПУЭ, тогда шину PE можно соединять с помощью проводника. С этой точки электроустановки вводный PEN проводник разделен на нулевой рабочий N и нулевой защитный PE проводники.
Схемы разделения PEN проводника
Чтобы правильно выполнить разделение pen проводника вам необходимо использовать схемы. Вот схема трехфазного счетчика с PEN проводником.
Эта схема может отличаться и все зависит от устройств питания. Например, есть 4-х этажный жилой дом. Он питается от трансформаторной подстанции с помощью кабеля АВБбШв. В этом случае все фазные жилы (A, B, C) будут подключены к коммутационному аппарату. Совмещенный PEN проводник будет подключаться на шину ГЗШ.
Для того чтобы вы могли более детально разобраться с предоставленным примером вот фото ВРУ.
Место разделения PEN проводника на PE и N
На сегодняшний день многих людей волнует вопрос о том где находится место разделения PEN проводника.ВРУ
Наиболее правильным местом для разъединения PEN проводника является вводное распределительное устройство.
Есть еще одно важное условие, о котором сложно не сказать. Питание для отдельно стоящих зданий должно осуществляться кабелем, который имеет сечение не менее 10 кв.
мм.
Этажный щит
На сегодняшний день многие люди на форумах интересуются про разделение pen проводника в этажном щитке.
Разделение PEN проводника на этажном щитке является грубым нарушением. Вы не имеете никакого права вмешиваться в работу этого щитка. Если вы вмешаетесь в его работу, то вам может быть предоставлен штраф. Теперь необходимо определиться, что делать и как перейти с системы TN-C на систему TN-C-S.
Переход с системы TN-C на систему TN-C-S
Для того чтобы перейти на использование системы TN-C-S вам необходимо:
- Ждать пока ваш многоквартирный дом включат в список домов, в которых требуется капитальный ремонт.
- Оплатить все затраты на составление проекта. Специалисты самостоятельно составят план перевода вашего дома на систему TN-C-S. В этом случае в доме будет установлен, ВРУ, и в вашу квартиру заведут заземление.
- Всем жильцам обратится в управляющую компанию для дальнейшего сотрудничества. Этот вариант больше всего подходит для участников ТСЖ.

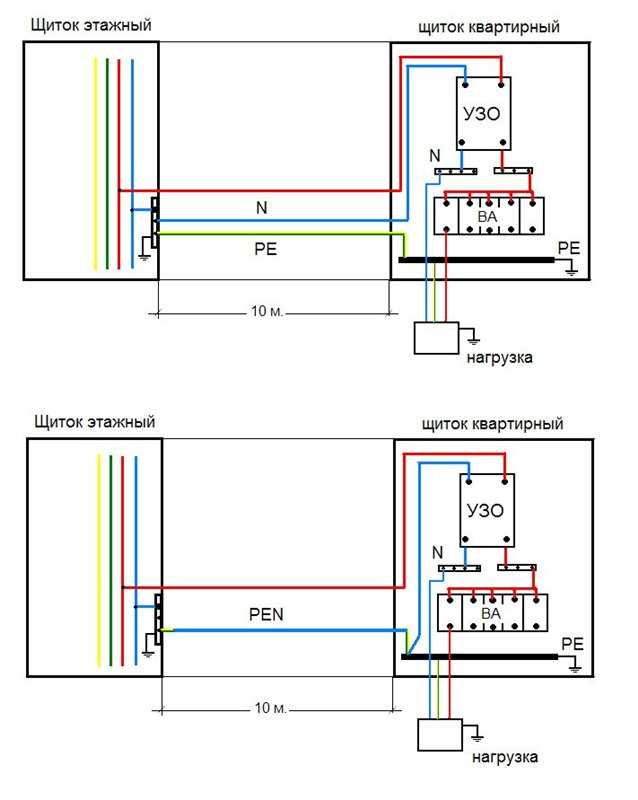

Что делать, если современная проводка выполнена по современным требованиям ПУЭ, а питающая линия еще двухпроводная?
Чтобы решить этот вопрос вам необходимо добраться в квартирный щиток. В нем необходимо все защитные проводники PE подключить на свою защитную шину PE, но саму шину PE подключать не нужно. Ее следует оставить в «воздухе» до тех пор, пока ваш дом не переведут на систему TN-C-S.
Читайте также: система заземления TN-S.
Подключение PEN-проводника в частном доме
9 ноября 2015 k-igor
Если вы делаете проект электроснабжения частного дома или захотели выполнить замену электропроводки в старом доме или на даче, то должны знать, как правильно выполняется подключение PEN-проводника, т.к. в нормах имеется ряд требований.
В некоторых темах данный вопрос частично уже рассматривался и в данной статье подведу общий итог, чтобы вопросы подобного плана больше не возникали.
Сначала обратимся к требованиям ПУЭ, чтобы не быть голословным.
Требования ПУЭ по данной теме:
1.7.131. В многофазных цепях в системе TN для стационарно проложенных кабелей, жилы которых имеют площадь поперечного сечения не менее 10 мм2 по меди или 16 мм2 по алюминию, функции нулевого защитного (РЕ) и нулевого рабочего (N) проводников могут быть совмещены в одном проводнике (PEN-проводник).
1.7.132. Не допускается совмещение функций нулевого защитного и нулевого рабочего проводников в цепях однофазного и постоянного тока. В качестве нулевого защитного проводника в таких цепях должен быть предусмотрен отдельный третий проводник. Это требование не распространяется на ответвления от ВЛ напряжением до 1 кВ к однофазным потребителям электроэнергии.
1.7.145. Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.
Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ.
Частные дома и дачи чаще всего имеют воздушный ввод. Сейчас воздушные линии электропередач выполняют изолированными проводами (ВЛИ).
Ввод может быть однофазным либо трехфазным.
1 Однофазный ввод.
При однофазном вводе к дому подводится двухжильный провод СИП 2×16. Не 3 жилы, а 2! Сечение 16мм2. В 99% происходит именно так. На вводе устанавливается однополюсный или двухполюсный автоматический выключатель. Лучше двухполюсный. До автомата выполняется разделение PEN на PE и N. Для разделения можно взять ответвительный сжим У734 (лучше РДБ-80А) либо клеммные зажимы серии ЗНИ-16 PEN.
Схема подключения PEN-проводника при однофазном вводе:
Схема подключения PEN-проводника при однофазном вводе
2 Трехфазный ввод.
При трехфазном вводе к дому подводится четырехжильный СИП 4×16. Сечение меньше быть не может.
Схема подключения PEN-проводника при трехфазном вводе:
Схема подключения PEN-проводника при трехфазном вводе
Данное подключение PEN-проводника неоднократно согласовывалось и не вызывало никаких вопросов. Также не забывайте про повторное заземление.
Смотрите также тему: Схема подключения однофазного счетчика в частном доме.
