Кабель АВБбШв — Расшифровка, Характеристики и все Сечения

Кабель АВБбШв — Расшифровка, Характеристики и все Сечения — 0,66/1 кВ

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	1,5 — 240 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка АВБбШв

А

— алюминиевая токопроводящая жила

В

— изоляция из ПВХ пластиката

Б

— броня из стальных оцинкованных лент

б

— без подушки под броней;

Шв

— выпрессованный ПВХ защитный шланг

АВБбШв-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

АВБбШв-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

ос — однопроволочная секторная жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики АВБбШв

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП АВБбШв

3537715700

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

140 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

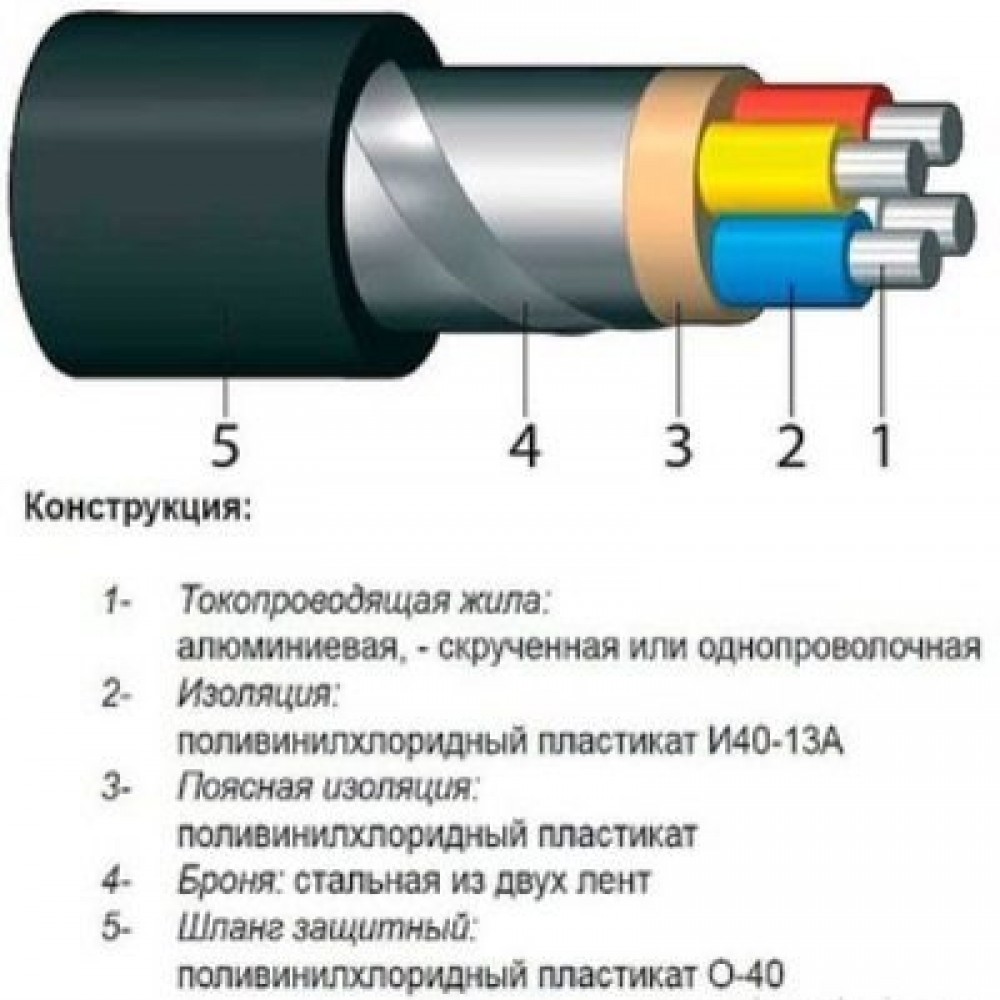

Конструкция АВБбШв

1. 1. Алюминиевая токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Броня из стальных оцинкованных лент
6. 6. Защитный шланг из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	2,5-300	25-400
Многопроволочная	25-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка АВБбШв Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение АВБбШв

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

Сечения и маркоразмеры АВБбШв

Выбрав необходимый размер кабеля АВБбШв, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• АВБбШв 1х1,5
• АВБбШв 1х2,5
• АВБбШв 1х4
• АВБбШв 1х6
• АВБбШв 1х10
• АВБбШв 1х16
• АВБбШв 1х25
• АВБбШв 1х35
• АВБбШв 1х50
• АВБбШв 1х70
• АВБбШв 1х95
• АВБбШв 1х120
• АВБбШв 1х150
• АВБбШв 1х185
• АВБбШв 1х240
• АВБбШв 2х1,5

• АВБбШв 2х2,5
• АВБбШв 2х4
• АВБбШв 2х6
• АВБбШв 2х10
• АВБбШв 2х16
• АВБбШв 2х25
• АВБбШв 2х35
• АВБбШв 2х50
• АВБбШв 2х70
• АВБбШв 2х95
• АВБбШв 2х120
• АВБбШв 2х150
• АВБбШв 2х185
• АВБбШв 2х240
• АВБбШв 3х1,5
• АВБбШв 3х2,5

• АВБбШв 3х4
• АВБбШв 3х6
• АВБбШв 3х10
• АВБбШв 3х16
• АВБбШв 3х25
• АВБбШв 3х35
• АВБбШв 3х50
• АВБбШв 3х70
• АВБбШв 3х95
• АВБбШв 3х120
• АВБбШв 3х150
• АВБбШв 3х185
• АВБбШв 3х240
• АВБбШв 3х2,5+1х1,5
• АВБбШв 3х4+1х2,5
• АВБбШв 3х6+1х4

• АВБбШв 3х10+1х6
• АВБбШв 3х16+1х10
• АВБбШв 3х25+1х10
• АВБбШв 3х25+1х16
• АВБбШв 3х35+1х16
• АВБбШв 3х50+1х16
• АВБбШв 3х50+1х25
• АВБбШв 3х70+1х35
• АВБбШв 3х95+1х35
• АВБбШв 3х95+1х50
• АВБбШв 3х120+1х70
• АВБбШв 3х150+1х50
• АВБбШв 3х150+1х70
• АВБбШв 3х185+1х95
• АВБбШв 3х240+1х120
• АВБбШв 4х1,5

• АВБбШв 4х2,5
• АВБбШв 4х4
• АВБбШв 4х6
• АВБбШв 4х10
• АВБбШв 4х16
• АВБбШв 4х25
• АВБбШв 4х35
• АВБбШв 4х50
• АВБбШв 4х70
• АВБбШв 4х95
• АВБбШв 4х120
• АВБбШв 4х150
• АВБбШв 4х185
• АВБбШв 4х240
• АВБбШв 5х1,5
• АВБбШв 5х2,5

• АВБбШв 5х4
• АВБбШв 5х6
• АВБбШв 5х10
• АВБбШв 5х16
• АВБбШв 5х25
• АВБбШв 5х35
• АВБбШв 5х50
• АВБбШв 5х70
• АВБбШв 5х95
• АВБбШв 5х120
• АВБбШв 5х150
• АВБбШв 5х185
• АВБбШв 5х240

ГОСТ АВБбШв

Ниже представлены государственные стандарты для АВБбШв, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01. 01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01.01.1971 по н.в.

скачать

Аналоги АВБбШв

АВБВ

бронированный стальными лентами, с алюминиевой жилой, изоляцией и оболочкой из ПВХ.

АВБбШвнг-LS

бронированный стальными лентами, с алюминевой жилой, изоляцией и защитным шлангом из ПВХ пониженной пожарной опасности.

АВБбШвнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести.

АВБВнг-LS

бронированный стальными лентами, с алюминевой жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

АВБВнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

АВБбШп

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из сшитого полиэтилена.

АВБбШпз

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из сшитого полиэтилена. С заполнением.

АВБбШвз

бронированный стальными лентами, с алюминиевой жилой, изоляцией из ПВХ и защитным шлангом из ПВХ. С заполнением.

АВБбШзнг

бронированный стальными лентами, с алюминевой жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести. С заполнением.

Заводы-производители АВБбШв

ООО «Кабельный Завод «Алюр»»

АО «Электрокабель «Кольчугинский завод»

ООО «Томсккабель»

АО «Завод «Энергокабель»

АО «Элкаб-КЗ»

АО «Казэнергокабель»

АО «Сибкабель»

ООО «Калужский кабельный завод»

ЧАО «Азовкабель»

ООО «УК «Кавказкабель»

АО «Тверьэнергокабель»

ООО «Можайский кабель»

ООО «Завод Москабель»

ООО «ВКЗ «Волга-Дон-Кабель»

ООО «ТД ЛипарКабель»

ООО «Торговый Дом ЗЗЦМ-Кабель»

ЗАО «Белтелекабель»

ОАО «Амурский кабельный завод»

АО «Уралкабель»

ООО «Сарансккабель»

ООО «ПромЭко»

ООО «Элпром»

ЗАО «Агрокабель»

ООО «МКЗ»

ООО «ГК Энергокомплект МФ»

ООО «Камский Кабель»

АО «Самарская кабельная компания»

ООО «СмолКабель»

НАО «Иркутсккабель»

ООО «Рыбинсккабель»

ООО «ЭМ-кабель»

ООО «ВИМ-Кабель»

ООО «ПКФ «Соббит-Пермь»

АО «Псковкабель»

ООО «ТД РТ-Кабель»

АО «Ники»

АО «Завод Чувашкабель»

ОАО «Беларускабель»

АО «Людиновокабель»

Ваша заявка на кабель АВБбШв успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

расшифровка маркировки, технические характеристики, максимальный ток, вес, применение

Провод АВБбШв — это силовой бронированный кабель с алюминиевыми жилами, изоляцией и защитным шлангом из ПВХ пластиката.

ГОСТ АВБбШв: 31996-2012

Нормативная документация: ТУ 16-705.499-2010
Код ОКПО: 35 3771 5700

---

Расшифровка АВБбШв

• А — Алюминиевая жила
• В — Изоляция из ПВХ пластиката
• Б — Броня из стальных оцинкованных лент
• б — Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
• Шв — Выпрессованный шланг из ПВХ пластиката

---

Конструкция провода АВБбШв

1. Токопроводящая жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 и 2 класса по ГОСТ 22483.  Количество жил может быть 1, 2, 3, 3+1, 4, 5.
2. Изоляция — из ПВХ пластиката.
3. Кордель — из ПВХ пластиката или невулканизированной резиновой смеси. Внутренние и наружные промежутки между изолированными жилами полностью заполнены для придания кабелю круглой формы.
4. Сердечник кабеля — скрученные изолированные жилы.
5. Внутренняя оболочка — из ПВХ пластиката.
6. Броня — из двух стальных оцинкованных лент.
7. Защитный шланг — из ПВХ пластиката.

---

Технические характеристики АВБбШв

Номинальное переменное напряжение	0,66/1 кВ частотой 50 Гц
Номинальное постоянное напряжение	1,4 кВ для одножильных кабелей
Испытательное переменное напряжение	3,5 кВ частотой 50 Гц
Испытательное постоянное напряжение	8,4 кВ для одножильных кабелей
Время выдержки при испытании	10 минут
Электрическое сопротивление жилы	0,46 Ом/км
Сопротивление изоляции при 20 °С	не менее 2,5-12,3 МОм*км
Строительная длина, не менее	для сечений 6-16 — 450 метров для сечений 25-70 — 300 метров для сечения 95 и выше — 200 метров
Минимальный радиус изгиба	для одножильных кабелей — 10 наружных диаметров для многожильных кабелей — 7,5 наружных диаметров
Допустимые усилия при протяжке кабеля по трассе прокладки	50 Н/мм2
Диапазон температур эксплуатации	от -50°С до +50°С
Минимальная температура прокладки монтажа кабеля без предварительного подогрева	-15°С
Вид климатического исполнения	УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов)
Категория размещения	1 и 5 по ГОСТ 15150-69
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°С	98%
Класс пожарной безопасности	по ГОСТ 31565-2012: О1. 8.2.5.4
Допустимая температура нагрева жил	+70°C длительно допустимая +90°C в режиме прегрузки +140°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании
Гарантийный срок эксплуатации	5 лет
Срок службы	не менее 30 лет

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12,5 Н/мм	12,5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12,5 Н/мм	12,5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение — разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

---

Таблица сечений и маркоразмеры АВБбШв

Число жил и номинальное сечение жилы, мм2	Максимальный наружный диаметр, мм	Расчетная масса, кг/км
1х1,5	6,33	60
1х2,5	6,77	80
1х4	7,75	90
1х6	8,3	110
1х10	9,17	140
1х16	10,38	180
1х25	12,88	280
1х35	14,09	340
1х50	16,05	440
1х70	16,81	510
1х95	19	680
1х120	21,18	810
1х150	23,36	990
1х185	25,98	1240
1х240	28,82	1540
1х300	31,66	1850
1х400	35,59	2340
1х500	39,41	2900
1х625	49,7	3856,48
1х630	43,01	3480
1х800	47,05	4200
1х1000	52,18	5190
2х1,5	12,67	260
2х2,5	13,54	300
2х4	15,39	400
2х6	16,48	450
2х10	18,23	560
2х16	21,31	710
2х25	25,22	1060
2х35	27,95	1310
2х50	24,24	990
2х70	26,86	1210
2х95	29,91	1540
2х120	32,1	1790
2х150	35,59	2210
2х185	39,08	2690
2х240	43,24	3310
2х300	23,1
2х400	26,1
3х1,5	13,1	290
3х2,5	14,09	330
3х4	16,15	430
3х6	17,25	500
3х10	19,22	630
3х16	21,4	790
3х25	26,86	1210
3х35	29,58	1460
3х50	28,72	1410
3х70	31,33	1730
3х95	35,49	2250
3х120	38,44	2680
3х150	42,15	3250
3х185	46,51	3950
3х240	51,97	4960
3х300	55,1	4286
3х400	61,8	5311
3х2,5+1х1,5	20	562
3х4+1х2,5	16,8	409
3х6+1×4	19,2	549
3х10+1×6	20,9	562
3х16+1×10	23,1	684
3х25+1х10	25,3	892
3х25+1×16	29,37	1410
3х35+1×16	32,43	1730
3х50+1х16	31,5	1512
3х50+1×25	31,77	1750
3х70+1×35	35,49	2230
3х95+1х35	39,9	2419
3х95+1×50	40,5	2930
3х120+1×70	43,67	3430
3х150+1х50	50	3602
3х150+1×70	48,7	4290
3х185+1×95	53,28	5140
3х240+1×120	59,61	6460
3х300+1×150	60,5	4934
3х400+1×185	68,7	6264
4х1,5	13,97	310
4х2,5	15,06	380
4х4	17,36	490
4х6	18,67	580
4х10	20,74	730
4х16	22,3	752
4х25	27,3	1115
4х35	27	1111
4х50	30,2	1379
4х70	33,5	1745
4х95	38,9	2367
4х120	41,8	2770
4х150	45,7	3350
4х185	50,4	4054
4х240	56,4	5170
4х300	65,73	7900
4х400	72,5	8882
5х1,5	14,96	350
5х2,5	16,05	400
5х4	18,67	540
5х6	16,6	330
5х10	18,7	433
5х16	24,6	902
5х25	29,8	1274
5х35	33	1600
5х50	33,8	1697
5х70	38	2227
5х95	43,4	2909
5х120	46,9	3435
5х150	50,6	4058
5х185	56,7	5029
5х240	62,5	6201
5х300	23,1

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	2,5-300	25-400
Многопроволочная	25-1000	25-400

Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

---

Аналоги АВБбШв

АВБбШвнг(А) — Отличие: защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности, допускается групповая прокладка.

АВБбШвнг(А)-LS — Отличие: защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности и с пониженным газо-дымовыделением.

В некоторых случаях АВБбШв можно заменить моделями:

• АпвБбШв, в котором вместо оболочки из ПВХ применяется полиэтиленовая;
• АВБбШвз заполнен резиновой невулканизированной смесью;
• АВВБГ не имеет защитной оболочки.

Подбирать аналог следует в соответствии с условиями эксплуатации кабеля. Возможно, не во всех ситуациях применение аналога будет целесообразным.

---

Где применяется

Кабель предназначен:

• для передачи и распростронения электроэнергии в стационарных электротехнических установках на номинальное напряжение 0,66/1 кВ номинальной частотой 50 Гц;
• для одиночной прокладки в кабельных сооружениях и производственных помещениях;
• для прокладки без ограничения разности уровней по трассе прокладки и на вертикальных участках;
• для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
• для применения в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• для эксплуатации в районах с умеренным, холодным и тропическим климатом;
• для эксплуатации на суше, реках и озерах на высотах до 4 300 метров над уровнем моря;
• в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• для прокладки в пожароопасных помещениях;
• для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
• для наклонных и горизонтальных трасс.

Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом обязательно примененять средства огнезащиты.

Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.

---

Благодаря особенностям конструкции кабеля АВБбШв он надёжно защищён от внешних механических воздействий. Его допускается прокладывать в почву даже открытым способом, при условии, что на кабель не будет действовать растягивающее усилие. Спиралевидная стальная броня, расположенная внутри пластикового шланга, защищает токопроводящие жилы кабеля от случайного повреждения во время земляных работ.

Слабое место модели АВБбШв заключается в сильных изгибах и деформациях. Это относится ко всем кабелям, выполненным из алюминия, который является довольно ломким металлом.

В пожароопасных помещениях допускается использовать кабель АВБбШв при одиночной прокладке. Но для таких целей специально разработана модель с дополнительным буквенным индексом LS. Он означает применение защитного шланга из ПВХ пониженной горючести.

В соответствии с ТУ 16-705.499-2010, все жилы кабеля имеют равное сечение. Тем не менее в четырёх жильном кабеле с сечением одного проводника от 25 мм², жила для нуля или фазы может быть тоньше остальных.

Также, данный кабель, помимо своей надёжности, востребован в гражданских и промышленных целях благодаря доступной стоимости. Например, цена подобного медного высоковольтного кабеля будет выше ориентировочно в 4 раза.

расшифровка маркировки, технические характеристики

Благодаря своим высоким техническим характеристикам и конструктивным особенностям, надежности и длительному сроку службы кабель АВББШв стал одним из самых популярных силовых проводников. Используется для подключения стационарных установок и трансформаторов.

Содержание

• 1 Конструкция и технические характеристики кабеля АВББШв
• 2 Расшифровка маркировки
• 3 Условия эксплуатации
• 4 Область применения

Конструкция и технические характеристики кабеля АББСШв

Основой любого электропроводящего элемента является металлическая жила, и силовой кабель АВБСШв не является исключением. Первая буква «А» в маркировке провода указывает на то, что его основой является токопроводящая жила из алюминия. Основными преимуществами такой кабельной продукции являются низкая стоимость и малый вес.

Токопроводящие жилы могут быть однопроволочными или многопроволочными, а их форма может быть круглой или секторной.

Если конструкцией проводника предусмотрено несколько жил (от 1 до 3), то все они будут иметь одинаковое сечение. Четырехжильный кабель содержит нулевую жилу, которая имеет меньшее сечение, чем остальные.

Для предотвращения коротких замыканий между жилами в конструкции проводника предусмотрена специальная оболочка из ПВХ. Сопротивление оболочки может варьироваться от 7 до 10 МОм/км в зависимости от сечения провода.

Цвет изоляционной оболочки имеет следующие значения:

• заземление — желто-зеленый;
• Ноль — синий;
• Основные жилы могут быть окрашены в другие цвета.

В некоторых случаях оболочки могут иметь кодовые значения (цифры от нуля и выше).

Все жилы расположены вплотную друг к другу, а свободное пространство между ними заполнено ПВХ пластикатом. Если силовой кабель имеет маленькое сечение, начинку не используют.

Переплетение жил защищено двумя ПЭТ-лентами. Сверху все это обматывается стальной лентой, которая служит броней, надежно защищая изделие от механических внешних воздействий. Следует уточнить, что от растяжения эта лента не спасает. В некоторых типах силовых проводов вместо стальной ленты используется битумный слой.

Внешняя оболочка изготовлена ​​из ПВХ пластика. Такое решение защищает провод от возгорания при одиночной прокладке.

Кабель АВББШв технические характеристики:

• допускает нагрев жил до +70°С;
• короткое замыкание происходит при нагреве проводника до +160 °С;
• Диапазон рабочих температур окружающей среды -50…+50°С;
• минимальная температура окружающего воздуха, при которой допускается установка -15°С;
• гарантия — 5 лет;
• срок эксплуатации (срок службы) — 30 лет;
• напряжение — 660/1000 В;
• работающие в аварийном режиме — 8 часов в сутки и 1000 часов за весь период эксплуатации;
• частота — 50 Гц.

Как расшифровать маркировку

На наружную изоляцию каждый производитель наносит маркировку изделия. Для этого можно использовать специальный принтер или метод горячего тиснения. Расшифровка маркировки стандартная, по ГОСТу.

Расшифровка кабеля АВББШв:

• «А» — жила выполнена из алюминия;
• «С» — используется изоляция поливинилхлоридная;
• «Б» — бронирование стальными лентами;
• «б» — без защитной подушки между сердечниками и броней;
• «Schw» — наружная оболочка из ПВХ шланга.

Описание, следующее за буквами, расшифровывается как количество и размер сечения жил. Например, 3х35 означает наличие трех проводников, каждый из которых имеет сечение 25 мм². Допускается дополнительное значение: 3х25 + 1х16. Это означает, что проводник использует 3 основных провода и 1 нейтральную цепь сечением 16 мм².

Условия эксплуатации

Технические характеристики кабеля АВББШв рассчитаны на наземную и подземную эксплуатацию. Благодаря наличию брони проволока способна противостоять давлению со стороны грунта. Но это справедливо только при условии низкой коррозионной активности последних. Также при монтаже стоит иметь в виду, что трос подвержен растягивающим усилиям.

Кабель также активно используется в тоннелях, шахтах и ​​других помещениях. Допускается использование кабеля на открытых площадках. Линия укладки должна быть стационарной с вертикальным, наклонным или горизонтальным расположением. Уровень влажности не должен превышать 90%, а температурные параметры эксплуатации указаны в характеристиках кабеля.

Радиус изгиба:

• 10 диаметров у одножильного провода;
• Диаметр 7,5 для многожильных версий.

Длина кабеля при строительстве может быть 350-450 м в зависимости от сечения жил.

Область применения

Область применения АВББШВ предназначена для прокладки линий электропередач (напряжением до 10 кВ) в гражданском и промышленном строительстве, предназначена для подключения стационарных объектов. 9АВББШВ-кабель 0003

имеет основные характеристики, позволяющие осуществлять монтаж в следующих условиях:

• на высоте не более 4000 м;
• на объектах, где возможно периодическое затопление;
• подземный;
• в тоннелях;
• внутри различных типов помещений;
• на взрывопожароопасных объектах;
• на опоры ЛЭП.

Наличие слоя стальной ленты, а также нескольких слоев поливинилхлоридной изоляции разной плотности значительно расширило область применения кабеля. Силовой провод с дополнительной защитой битумным слоем применяется для устройства линий электропередачи.

Этот проводник можно использовать в частном секторе. Особенно он будет уместен для обустройства хозяйственных построек и подземных коммуникаций.

Алюминиевый кабель производитель не рекомендует использовать для прокладки электропроводки в доме, но это не является запретом на его использование для этой цели. Все дело в низкой цене. Медный аналог может стоить до 4 раз дороже, при этом технические и эксплуатационные параметры обоих вариантов практически идентичны.

Статьи по теме:

Онлайн-инструмент шифрования и дешифрования AES

Подписаться @devglan

Расширенный стандарт шифрования (AES) — это симметричное шифрование. алгоритм. На данный момент AES является отраслевым стандартом, так как он поддерживает 128-битные, 192-битные и 256-битные форматы. битовое шифрование. Симметричное шифрование очень быстрое по сравнению с асимметричным шифрованием. и используются в таких системах, как система баз данных. Ниже приведен онлайн-инструмент для создания AES. зашифрованный пароль и расшифровать зашифрованный пароль AES. Обеспечивает два режима шифрование и дешифрование ЕЦБ и режим CBC. Для получения дополнительной информации о шифровании AES посетите это объяснение по шифрованию AES.

Вот еще один инструмент для быстрого шифрования и расшифровки файлов.

Онлайн-шифрование AES

Введите текст для шифрования

Выберите режим шифрования шифрования ECBCBC

Размер ключа в битах 128192256

Введите IV (необязательно)

Введите секретный ключ

Формат выходного текста: Base64 Шестнадцатеричный Зашифрованный вывод

AES:

Онлайн-расшифровка AES

Введите текст для расшифровки

Формат ввода текста: Base64 Шестнадцатеричный

Выберите режим шифрования для расшифровки ECBCBC

Введите IV, используемый во время шифрования (необязательно)

Размер ключа в битах 128192256

Введите секретный ключ, используемый для шифрования

Расшифрованный вывод AES (Base64) :

Любой ввод или вывод в виде обычного текста, который вы вводите или генерируете, не сохраняется в этот сайт, этот инструмент предоставляется через URL-адрес HTTPS, чтобы гарантировать, что текст не может быть украден.

Если вам нравится этот инструмент, вы можете рассмотреть:

• Мы благодарны за вашу бесконечную поддержку.

Руководство по использованию шифрования AES

Для шифрования можно ввести обычный текст, пароль, файл изображения или .txt файл, который вы хотите зашифровать. Теперь выберите режим блочного шифрования.

Различные режимы шифрования AES

AES предлагает 2 различных режима шифрования — режимы ECB и CBC.

• ECB (электронная кодовая книга) — самый простой режим шифрования, не требующий IV для шифрования. Вводимый обычный текст будет разделен на блоки, и каждый блок будет зашифрованы с помощью предоставленного ключа и, следовательно, идентичные блоки обычного текста зашифрованы в одинаковые блоки зашифрованного текста.

• Настоятельно рекомендуется использовать режим CBC (Cipher Block Chaining), который представляет собой расширенную форму блочного шифрования. Требуется IV, чтобы сделать каждое сообщение уникальным, т. е. идентичным блоки обычного текста шифруются в блоки разнородного зашифрованного текста. Следовательно, он обеспечивает более надежное шифрование по сравнению с режимом ECB. но это немного медленнее по сравнению с режимом ECB. Если IV не введен, то для режима CBC здесь будет использоваться значение по умолчанию, которое по умолчанию равно байт на основе нуля[16].

Размер ключа AES

Алгоритм AES имеет 128-битный размер блока, независимо от длины ключа. 256, 192 или 128 бит. Когда режим симметричного шифрования требует IV, длина IV должна быть равным размеру блока шифра. Следовательно, вы всегда должны использовать IV из 128 бит (16 байт) с помощью AES.

Секретный ключ AES

AES обеспечивает 128 бит, 192-битный и 256-битный размер секретного ключа для шифрования. Если вы выбираете 128 бит для шифрования, тогда секретный ключ должен иметь длину 16 бит и 24 и 32 бита для шифрования. 192 и 256 бит размера ключа соответственно. Например, если размер ключа равен 128, то действительный секретный ключ должен состоять из 16 символов, т.е. 16*8=128 бит

Теперь вы можете ввести секретный ключ соответственно. По умолчанию зашифрованный текст будет закодирован в base64. но у вас также есть возможность выбрать выходной формат как HEX.

Аналогично, для изображения и файла .txt зашифрованная форма будет закодирована в Base64.

Ниже приведен снимок экрана, на котором показан пример использования этого онлайн-инструмента шифрования AES.

Руководство по использованию расшифровки AES

Расшифровка AES также имеет тот же процесс. По умолчанию предполагается, что введенный текст находится в База64. Входные данные могут быть в кодировке Base64 или в шестнадцатеричном формате, а также в файле .txt. И окончательный расшифрованный вывод будет строкой Base64.

Если предполагаемый вывод представляет собой обычный текст, то он может быть декодирован в обычный текст на месте.

Но если предполагаемый вывод представляет собой изображение или файл .txt, вы можете использовать это инструмент для преобразования вывода в кодировке base64 в изображение.

• Ссылки
• Вики AES
• Шифрование AES
• АЕС IV

Пожалуйста, включите JavaScript для просмотра комментариев на платформе Disqus.
