Расшифровка надписей на автоматических выключателях: 15 маркировок на автоматических выключателях

15 маркировок на автоматических выключателях

Автоматический выключатель на своем корпусе несет массу полезной информации, о которой многие даже и не догадываются.

Основной упор при выборе и покупке, почему то делается только на величину номинального тока. А между тем, чтобы правильно выбрать автомат защиты, нужно учитывать множество факторов и технических характеристик подобных коммутационных устройств.

Наиболее важные из них производители нам и предоставляют, указывая все это непосредственно на корпусе, либо несмываемой краской, либо лазерной маркировкой.

Зная их расшифровку и обозначение, вам больше не придется лезть в интернет или в специализированные каталоги. Достаточно внимательно осмотреть модульный автомат со всех сторон.

Давайте пройдемся по всем этим данным, взяв за основу наиболее популярные марки от ABB, Schneider Electric, IEK и другие.

Производитель

Первое, что выделяется на лицевой стороне корпуса — это логотип и название производителя. Большинство останавливает свой взгляд именно на этом.

Перед походом в магазин, у нас уже как правило сформировано представление о том, какая марка будет приобретаться. Выбор делается на основе предыдущего опыта (положительного или отрицательного), либо подробного изучения всей имеющейся информации в сети.

И только после этого идет подробное изучение технических особенностей.

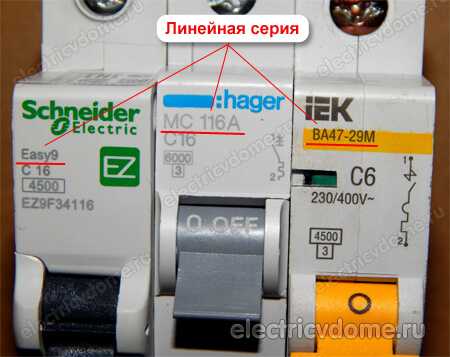

После названия фирмы производителя, указывается серия данного выключателя или так называемая линейка.

В ней бывает зашифровано несколько параметров и конструктивных особенностей. Причем каждая линейка может подразделяться на отдельные кластеры, со своими нюансами и отличиями.

Вот например, расшифровка автоматов ABB серии S200.

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

B

автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

C

при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

D

в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Z

в 2-3 раза

Актуально в схемах с электронными устройствами.

K

в 8-12 раз

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Тепловая часть отключает автоматический выключатель в диапазоне токов от 1,13 до 1,45*Iном.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А. Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

• ток срабатывания — 1,45*Iном

Автомат гарантировано сработает в течение часа.

• ток не срабатывания — 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!

Напряжение

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Он засасывает дугу как можно глубже, тем самым обеспечивая ее разрыв. Поэтому, если вы перепутаете полярность, то возникнет обратный эффект и магнит при срабатывании автомата будет не затягивать, а выталкивать дугу.

Что приведет к неминуемому разрушению корпуса.

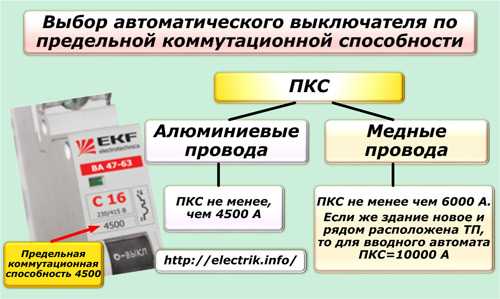

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Класс токоограничения

Цифра после тока КЗ (3 или 2) — класс токоограничения.

Выключатель с такой функцией не позволяет току короткого замыкания принимать его самое максимальное значение и производит отключение на как можно ранней стадии.

То есть, эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.

Класс ‘2’

ограничивает ток КЗ в пределах половины полупериода

Класс ‘3’

в пределах 1/3 полупериода

Грубо говоря, автомат с «троечкой», справится с последствиями тока КЗ быстрее, чем с «двоечкой». По времени это можно отразить следующей таблицей.

Устройства с «первым» классом, вообще никоим образом и никакими цифрами не маркируются.

Все вышеприведенные маркировки располагаются на лицевой стороне. Теперь переходим к боковой грани. Там тоже есть масса полезной информации.

ГОСТ и стандарты

Например, соответствие стандарту. Вот модель от Шнайдер Электрик, которая одновременно отвечает двум международным стандартам.

Эти стандарты имеют отечественные аналоги. Для российского рынка чаще всего указывается ГОСТ Р50345.

Эта надпись означает, что выключатель можно применять только в бытовых условиях.

Обслуживать его могут рядовые потребители и лица, без прохождения какого-либо обучения и инструктажа.

Есть и другой ГОСТ Р500030.2

Эти модели уже предназначены для эксплуатации в промышленных условиях. Работать с такими аппаратами разрешается только квалифицированному персоналу.

Далее некоторые надписи могут дублировать информацию на передней панели.

• U=400V — номинальное рабочее напряжение

• Icn=6000А — наибольшая отключающая способность

• 50/60Гц — частота работы электросети

• I=8In (С) — автоматический выключатель имеет характеристику «С» с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).

Напряжение импульсное, изоляция и степень загрязнения

Есть и новые маркировки.

• Uimp=6kV — номинальное импульсное удерживаемое напряжение

• Ui=500V — номинальное напряжение изоляции

• Deg3 — степень загрязнения

Означает, что допустимо токопроводящее загрязнение или сухое не токопроводящее загрязнение, которое может стать токопроводящим при конденсации влаги.

Наибольшая отключающая способность

• Ics/Icu и Icu

А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.

Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.

Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.

Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.

Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.

Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.

Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:

• пожар и выгорание корпуса

• ненормальный гул при последующем включении, если автомат все таки «выжил»

• неселективная работа или спекание контактов

Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.

Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?

Селективность

Cat A или Cat B — категория применения в отношении селективности.

Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Момент затяжки

На корпусе качественного автоматического выключателя также указывается номинальный момент затяжки контактных клемм.

Только соблюдая его, вы гарантировано надежно подключите провода.

QR код

Отдельные модели нередко снабжаются QR кодом. Он у каждого экземпляра индивидуален.

Благодаря этому, имея под рукой сотовый телефон, вы прямо в магазине легко сможете проверить оригинальный перед вами товар или подделка. Это к вопросу о том, как отличить настоящие автоматы ABB от китайских фальшивок.

Схема и типы защит

Еще на корпусе рисуется условная схема, где нарисованы типы защит, установленные в автомате.

Полукруг — электромагнитный расцепитель. Прямоугольничек — тепловой.

Как это не странно, но есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле. Их применяют в системах дымоудаления и подключают к ним кабели, способные выдерживать значительный перегрев.

Это особое требование пожаробезопасности для обеспечения длительной работоспособности устройств, при высоких окружающих температурах. Будь «теплушка» в таких выключателях, они бы срабатывали раньше времени, ухудшая сценарий развития пожара.

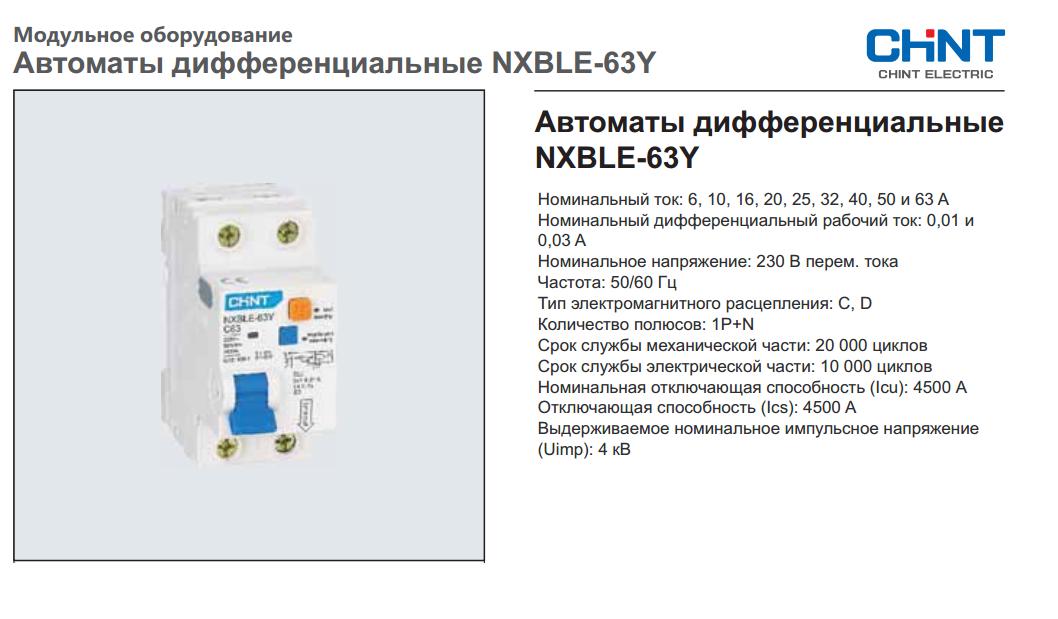

Дополнительную маркировку, относящуюся к устройствам дифференциальной защиты или отдельным видам реле, ищите по специализированным каталогам. Всю информацию по маркировке модульных пускателей и контакторов, читайте в статье ниже.

Как видите, даже на нескольких квадратных сантиметрах можно разместить огромное количество полезных данных, на основании которых и следует делать грамотный выбор электрооборудования.

Маркировка автоматических выключателей: значение и расшифровка

Автоматический выключатель – это контактное коммутационное устройство, которое выполняет действия по защите электросети от сверхтоков, то есть от захватов и перегрузок. Для того, чтобы кабельные сети располагались в рабочем состоянии, важно заняться вопросом выбора автоматического выключателя с вниманием. Эта статья поможет разобраться, на какие характеристики стоит обратить внимание при покупке АВ.

Корпус автоматического выключателя включает массу полезной информации. Если вы будете знать, что все будет найдено на обозначениях, значит, нужно многое узнать о конкретных моделях АВ и выбрать качественное устройство, подходящее именно вам.

• Фирма-производитель . В верхней части существования появляется логотип компании или ее наименования. Для этого обозначения часто выявляется более насыщенный цвет, который вызывает склонность к цвету рычага управления. Маркировка автоматов производится по единым правилам и алгоритмам.

• Серия выключателя значится после названия компании. Она состоит из буквенно-числового содержания и дает возможность распознавать автоматический выключатель среди всего ассортимента, выпускаемого компанией.

• Номинальный токавтомат – это одна из самых важных маркировок. Обозначает протекающую по автомату окончательный ток, который исчисляется без предела времени при +30 С (чем больше температура – ​​тем ниже значения номинального тока). Первая буква показывает времятоковую характеристику, следующая за буквой цифры – значение утвержденного тока.

      Есть пять типов основных временных характеристик: «В», «С», «D», «К», «Z». Самые распространенные из них – «B», «C», «D». Ориентируясь на эти буквы, вы понимаете, как срабатывает электромагнитная защита при КЗ, проходящая через автомат.

Характеристика «B» означает, что автомат порогового значения расцепления при протекании через него тока в 3-5 раз превышает максимальный его номинальный ток, «С» – в 5-10 раз, а «D» – в 10-20 раз соответственно. Ни в коем случае нельзя использовать устройство, если его номинальный ток превышает предел, предусмотренный проектом. Как правило, по умолчанию выбираются универсальные автоматические выключатели типа C, B предназначенные для бытовых приборов и освещения, тип D чаще встречается в жилых домах.



• Напряжение . Эта маркировка перспектив в двух значениях: для однофазной сети или для трехфазной сети. Эта величина обозначается в вольтах (В) с изменением типа напряжения: «~» – переменное или «-» – постоянное. Например, маркировка в виде: «230/400 В» расшифровывается так: автомат напряжения определяется для электросети, измеряемой частотой и напряжением 230 вольт, а также для измерения частоты, обладающей частотой и напряжением 400 вольт.

• Отключающая способность – это максимальный ток, который запускает автомат при коротком замыкании в линии, сохраняя при этом исключительную работоспособность. Обозначается в амперах «4500А» или «6000А». Это означает, что если на нагрузку или на кабеле она питается, ток будет выше оценки, то есть контакты устройства могут разрушиться или свариться между собой.

• Класс токоограничения – время от момента начала размыкания силовых сокращений автоматического выключателя до полного полного охвата гашения дуги в дугогасительном переключении. Есть три класса токоограничителей, которые находятся в черном квадрате. Чем выше класс, тем быстрее отключится автомат. Деления по классам: 1 класс – пропуск > 10 мс; 2 класс – от 6 до 10 мс; 3 класс – от 2,5 до 6 мс.

• ГОСТ и стандарты. Маркировка, показывающая государственному стандарту, которая формулирует требования к качеству продукции и предписывает использование или того иного устройства. Например, «ГОСТ Р 50345». А «ГОСТ Р500030.2» подходит только для промышленного рынка. Таким образом, согласно стандарту ГОСТ, классификация выключателей осуществляется по двенадцати позициям, однако при подборе автомата для бытовых целей этот диапазон может быть ограничен до 4-5 пунктов: полюсность, мощное напряжение, номинальный ток, класс срабатывания и ток короткого замыкания.

• Импульсное напряжение, изоляция и степень поражения. «Uimp» Значимое значение импульсного напряжения. Например, «6кВ». Это пиковое значение импульсного напряжения заданной формы и полярности, которое может выдержать аппарат. Оно должно быть не ниже случаев возникновения переходного перенапряжения, возможного в системе, в которую входит аппарат. Ui характеризует оценочное напряжение. Например, «500В». Это установленное изготовителем значение напряжения, при этом испытательное напряжение при высоком уровне опасности утечки и утечки устройства защитного напряжения. Deg3 – это степень обнаружения с наличием проводящего или сухого непроводящего поражения, которое может стать токопроводящим в случае возникновения заключения.


• Наибольшая отключающая способность – это значение предельной наибольшей отключающей способности, устанавливаемое изготовителем для выявления при выявлении оценочной значимости рабочего напряжения в условиях, наблюдаемых циклом испытаний. Эта маркировка применима не для всех, хотя именно это значение позволяет оценить возможность коммутационного аппарата при различном значимом напряжении. Обозначается «Ics/Icu и Icu». Простыми словами: если ток короткого замыкания будет равным по мощности на корпусе устройства с цифрой под «Icu», то можно будет отключить соответствующее назначение только единожды. В том случае, если ток КЗ будет равен параметру «Ics/Icu», то автоматом можно пользоваться и дальше.

• Селективность – это способность воспринимать только аварийной линии, без восприятия вышестоящего (вводного) выключателя. На оценках отмечается «Cat A» или «Cat B». Cat A – это обычный автомат. Категория B – это селективный выключатель, устанавливающийся в разветвленных участках для снабжения избирательности защит. Исключительно эта функция повышенной частоты предупреждений аварийных состояний и является причиной возникновения высокой частоты заболеваний сердечно-сосудистой системы.

• Момент затяжки . На корпус качественного выключателя включена информация об основномм моменте затяжки контактных клемм. Момент закрытия может быть закрыт, например «0.4 Hm», «2.0 Hm». Это очень важный параметр, который не позволяет использовать динамометрические отвертки необходимого диаметра.

• Определённые производители маркируют приборы QR-кодами , которые обладают полной характеристикой данного электротехнического изделия. Оборудование с кодом вы можете проверить прямо в магазине с помощью мобильного телефона, тем самым определяя его оригинальность.

• Графическая схема : эта маркировка автоматических выключателей требует полезной информации о принципе работы устройства и способе его подключения. Обычно на чертежах строят электрическую цепь с наглядной схемой подключения или типами защит, собираемыми в автомате. Полукруг различает электромагнитный расцепитель, а кровь — кровь.

Как выбрать автоматический выключатель?

Наличие  двух основных критериев выбора АВ. Первое получение АВ по заданной цене/качеству, а также по выбору типа АВ.

1. Определите количество выключателей. Для этого вам необходимо знать число силовых цепей в детском возрасте.

2. Выберете полюсность и сопротивление. По совокупности полюсов автоматы делят на однополюсные (стоит в цепи и уделяют один провод, одну цепочку), двухполюсные (два однополюсных полюса автомата, с объединенным выключателем), трехполюсные (предназначены для разрыва и защиты трехфазных цепей) и четырехполюсные.

3. Определить безопасный для вашей проводки номинальный ток

4. Подберите класс тока атаки (отключения)

5. Определить ток короткого замыкания для отдельно стоящего дома или гаража

6. Наличие ошибок. Ошибки могут быть двух видов: несоответствие автоматического выключателя показателя вашей сети (полюсность, напряжение) и выбор неправильных рабочих характеристик.

Общие рекомендации по выбору устройства

• Прочность – важные критерии, предметы нельзя пренебрегать при выборе автоматического выключателя. Корпус должен быть целостным, без сколов, дефектов или трещин, которые могут стать причиной поломки. Кроме того, такие механические повреждения приводят к потере качества материала.

• Количество полюсов автоматического выключателя выбирается из числа защищенных электрических цепей. Для однофазной цепи обычно применяются двухполюсные, для трехфазных – трех- и четырехполюсные.

• Делать покупки рекомендуется в специализированном магазине.

• Выбирать стоит среди продукции проверенных брендов , давно зарекомендовавших себя на российском рынке.

В первую очередь, именно от правильного выбора автоматических выключателей становится безопаснее эксплуатация всей сети или ее отдельных участков и приборов, которые к ней подключаются.
