Инструкции по ремонту светодиодных ламп своими руками

Возникли проблемы с источниками света, но вы не спешите покупать новые и не хотите вызывать электрика? Неплохо попытаться провести ремонт светодиодных ламп своими руками, ведь верно? Тем более, что это может оказаться не так уж сложно. Но вы не знаете, с чего начинать?

Мы подскажем вам, как можно обнаружить проблему и выполнить ремонт проблемного участка — в статье рассмотрены наиболее распространенные причины поломок. Главное, правильно выявить область проблемы и с помощью профильных инструментов аккуратно устранить неисправность. Корректно восстановленное изделие продолжит свою службу.

В помощь домашнему мастеру мы подобрали фотоматериалы и снабдили инструкции по ремонту информативными видеороликами. С их помощью с задачей сможет справиться даже мастер, не имеющий колоссального опыта в работах подобного плана.

Содержание статьи:

• Устройство диодного прибора
  • Назначение и разновидности цоколей
  • Роль драйвера светодиодной лампы
  • Особенности монтажной платы
  • Нюансы устройства LED-элементов
  • Специфика работы радиатора
  • Несколько слов про оптику
• Частые причины неисправностей
• Предварительная диагностика устройства
• Как разобрать светодиодный модуль?
  • Способ #1 — откручивание
  • Способ #2 — нагревание феном
• Самостоятельная замена светодиодов
• Решение проблем с драйвером
• Выводы и полезное видео по теме

Устройство диодного прибора

Прежде чем приступать к ремонту испортившейся светодиодной лампы, нужно узнать, из каких деталей она состоит и где именно искать неисправность.

Общее устройство агрегатов подобного типа примерно одинаково и включает в себя такие элементы, как:

• цоколь;
• драйвер;
• монтажная плата;
• светодиоды;
• радиатор;
• оптические элементы.

Каждая из частей очень важная и отвечает за определенную функцию. Найдя место дислокации проблемы, можно понять уровень ее серьезности и приступить к устранению.

Назначение и разновидности цоколей

В LED-приборах изготовляется из металла, керамики или прогрессивного высокотемпературного пластика, славящегося отличной термостойкостью.

В изделиях от брендовых производителей при монтаже детали в лампу не применяется пайка. Это полностью исключает окисление или подлипание цокольного элемента к патрону светильника.

В таблице представлены наиболее распространенные виды цоколей, имеющиеся у светодиодных модулей. Численно-буквенная аббревиатура описывает тип элемента, размер и номинальное предназначение

Чаще всего в светодиодных приборах, предназначенных для использования в быту и промышленности, применяются резьбовые и штырьковые цоколи.

Прочие виды считаются более редкими и используются в определенных, специфических случаях. Сам цоколь обладает хорошим рабочим ресурсом и практически никогда не выходит из строя.

Роль драйвера светодиодной лампы

Драйвер в устройстве LED-прибора играет одну из ключевых ролей. Эта небольшая деталь выступает как общий блок питания, нейтрализует перепады напряжения, а постоянный ток направляет непосредственно на диоды, которые преобразуют его в видимый человеческим глазом свет.

Драйвер обладает высоким уровнем КПД и легко функционирует в температурном диапазоне от -40 до +70 градусов. Но несмотря на свои хорошие физические характеристики, является одним из наиболее уязвимых элементов LED-изделия

Драйверы в современных лампах бывают электронными или конденсаторными. Каждый вид имеет свои специфические отличительные черты и достоинства. Подробнее о видах и выборе преобразователей тока для светодиодных лампочек мы .

Первый вариант ценится более дорого и чаще используется в брендовой продукции среднего и люксового сегмента, второй обходится производителям достаточно дешево и ставится в изделия бюджетной серии.

Особенности монтажной платы

Монтажная плата служит плацдармом для расположения светодиодов и прочих рабочих элементов. Производители используют для ее создания разные материалы. Самой актуальной сейчас считается плата, выполненная из анодированного алюминиевого сплава.

На некоторых монтажных платах для удобства места для светодиодов пронумерованы. Это помогает при разборке и ремонте не перепутать последовательность размещения

Она проявляет себя максимально эффективно и абсорбирует до 90% теплового излучения, возникающего в процессе эксплуатации.

Нюансы устройства LED-элементов

Диоды, регенерирующие светопоток, бывают нескольких видов. Наиболее часто в лампах стоят SMD и COB-чипы. Чем больше их располагается на плате, тем мощнее получается прибор и тем большее количество тепла выделяется в процессе работы.

Когда на ламповой плате установлены диоды определенного вида, заменять их можно только на точно такие же. Если аналога под рукой нет, придется перепаять все чипы, чтобы они были одинаковыми

Для нормальной эксплуатации и длительной службы необходимо обеспечить корректный теплоотвод, и за это отвечает установленный на корпусе радиатор.

Специфика работы радиатора

Излишний нагрев губительно сказывается на функционировании светодиодов. Отсутствие качественного теплоотвода в разы уменьшает период работы лампы и в итоге приводит к ее сгоранию.

Некоторые изготовители экономят и оснащают прибор нескольким поперечными или продольными отверстиями, располагая их по всей территории корпуса.

Бюджетные производители ставят дешевые пластиковые, стеклянные и композитные детали. Продвинутые бренды идут дальше и комплектуют свои LED-приборы радиаторами, выполненными из металла с анодированным антикоррозийным покрытием.

Поэтому лучше изначально покупать из лучших материалов. Хотя они и обойдутся дороже, но пользователь обезопасит себя от постоянных поломок.

Радиаторы, вмонтированные в корпус лампы, могут быть спиральными, сплошными, пластинчатыми и т.д. Их толщина напрямую зависит от того, какой мощности диоды применяются в осветительном устройстве

Отдельные торговые марки, преимущественно китайского происхождения, снабжают лампочки радиаторными элементами из керамики.

Такие изделия получают качественное охлаждение, но, вместе с ним, частично теряют конструкционную прочность и становятся более хрупкими по сравнению с металлическими аналогами.

Несколько слов про оптику

Основная масса LED-ламп обязательно снабжается рассеивателем, изготовленным из матового пластика. Он помогает концентрировать светопоток под определенным углом и делает его более равномерным.

Главный плюс рассеивателя в том, что он абсолютно безопасен. Для сравнения, стеклянная колба при перегорании лампы может треснуть, разбиться и травмировать находящихся в комнате людей

В некоторых моделях вместо рассеивателей используют линзы, созданные из различных современных и практичных материалов. В этих элементах поломок не наблюдается, и под ремонт они не подпадают.

Частые причины неисправностей

К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.

Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки

Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов

Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.

Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.

Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.

Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.

Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.

Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока. Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае

В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.

Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.

Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем.

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Как разобрать светодиодный модуль?

Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.

При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.

Желательно действовать крайне осторожно. Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности.

Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.

Способ #1 — откручивание

Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды.

Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.

Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.

Пытаясь открутить купольную часть от корпуса ни в коем случае нельзя прикладывать усилий. Пластик отличается хрупкостью и при сильном нажиме может просто лопнуть прямо под руками

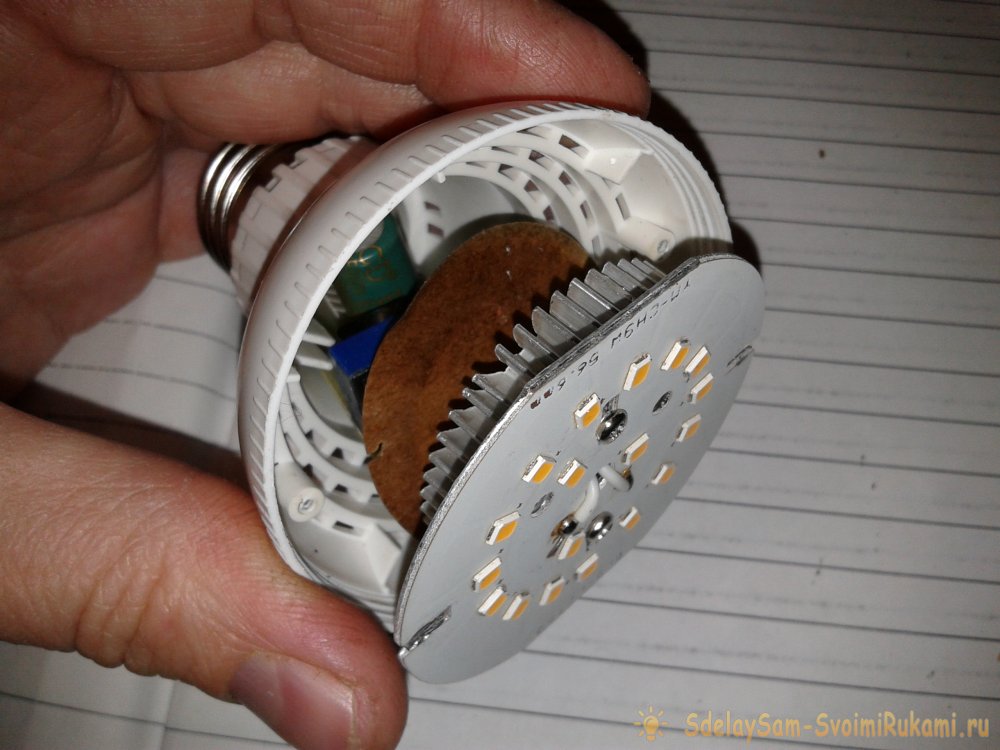

Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.

Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками прецизионного типа.

На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет. Им удастся аккуратно поддеть край платы и осторожно снять ее целиком.

Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.

Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.

Способ #2 — нагревание феном

Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.

Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.

Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.

После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.

Если фена под рукой нет, можно пойти другим путем. Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.

Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.

У вас никак не получается разобрать лампу? У нас на сайте есть другие различных типов лампочек. Рекомендуем вам ознакомиться с ними.

Самостоятельная замена светодиодов

Сгоревшие светодиоды часто становятся причиной, по которой лампочка выходит из строя. Обычно после разборки сразу видно, какие элементы испорчены и требуют замены. Но нередки случаи, когда на первый взгляд все диоды выглядят нормально.

Визуально распознать сгоревшие LED-элементы не составляет никакого труда. Как правило, они отличаются от рабочих «собратьев» тем, что имеют заметные черные точки и подпалины

В этом случае придется воспользоваться мультиметром и прозвонить каждый элемент отдельно, чтобы выявить неисправный. Либо снять с платы элементы, вызывающие сомнения, и протестировать их с помощью проводов, подключенных к 12-вольтовому источнику питания.

Когда испорчен только один диод, можно просто замкнуть его выходы. Если в светильнике применено цепочное соединение, этот момент никак не повлияет на потерю функций всех остальных элементов.

Старые, неисправные диоды придется выпаять, затем перевернуть плату и припаять к видимым контактным дорожкам новые чипы.

На плате всегда указаны такие данные, как тип и размер используемого светодиода. Очень важно заменить неисправные модули на аналогичные, чтобы дальше лампа работала так же корректно, как и до ремонта

В некоторых случаях заменить светодиод можно без использования паяльника. Для этого плату потребуется хорошо прогреть строительным феном. Область пропайки станет мягкой и податливой, а диод удастся спокойно снять с помощью обычного пинцета.

На еще не остывшее место понадобится вмонтировать рабочий источник света. Когда плата хорошо остынет, он прочно зафиксируется и уже никуда не сдвинется.

Главное, четко запомнить расположение элемента относительно меньшего и большего контактов и разместить исправный с соблюдением полюсности.

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия

Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:

Выводы и полезное видео по теме

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.

Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.

2020-04/1585745834_remont-svetodiodnyh-lamp.mp4

Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.

Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.

Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.

Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок.

А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.

Вы умеете самостоятельно чинить светодиодные лампы и можете дополнить изложенный нами материал ценными рекомендациями? Пишите советы в комментариях к статье, добавляйте уникальные фото — многие новички, не имеющие опыта ремонта светотехнической продукции будут вам благодарны.

поиск неисправностей и их устранение

Несмотря на огромное разнообразие электрических осветительных приборов, высокая экономичность и максимально продолжительные сроки эксплуатации позволяют светодиодам существенно опережать конкурентов.

Именно такие источники света предпочитают сегодня жители многих стран мира, однако большой спрос порождает и массовое производство. Далеко не все изготовители относятся добросовестно к технологиям и рекомендациям, что приводит к быстрому перегоранию изделий. Постоянно покупать новые устройства — «себе дороже». В таких ситуациях и требуется ремонт светодиодных ламп своими руками.

Не стоит пугаться и моментально закрывать статью — прочитав информацию ниже, вы поймете, что с такой работой может справиться даже неквалифицированный человек без опыта работы. В сборе светодиодная лампа или светильник — дорогостоящее изделие, но по отдельности купить сгоревшую деталь не составит труда.

Содержание

• Устройство светодиодной лампы
• Простейшая схема устройства светодиодной лампы 220 В
• Разборка светодиодной лампочки с герметиком
• Выявляем причину выхода из строя светодиодной лампочки
• Ремонт
  • Замена блока питания
  • Замена светодиодов
  • Ремонт драйвера
• Особенности ремонта лампы «кукуруза»
• Модернизация лампы в ходе ремонта
• Моргание и устранение их причин в светодиодной лампочке
• Заключение

Устройство светодиодной лампы

Приступая к ремонту чего-либо, для начала следует тщательно изучить устройство и принцип работы оборудования. Независимо от внешнего вида и используемых светодиодов каждая лампа, включая филаментную, сконструирована по одной электрической схеме. Снимите корпус изделия и внутри увидите драйвер — электронную плату, к которой крепятся различные радиотехнические компоненты.

Любая LED-лампа функционирует по одному принципу. Напряжение питания поступает на контакты электрического патрона и передается на вывод обычного цоколя лампочки (E27 или другого формата). Таких выводов может быть несколько штук. К ним паяются два провода, по которым напряжение переходит на вход электронной платы. Драйвер преобразует переменное напряжение в постоянное, обычно понижая его, после чего передает на другую электронную плату со светодиодами.

Драйвер — электронный блок, генерирующий и преобразующий ток с напряжением в те значения, которых достаточно для работы светодиодов. В более дорогостоящих изделиях в целях защиты плата прячется под рассеивающим стеклом.

Простейшая схема устройства светодиодной лампы 220 В

Максимально простая схема для светодиодной лампы, подключаемой к сети 220 В, включает драйвер, состоящий из двух гасящих резисторов, стабилизирующих напряжение. Подключение LED-диодов происходит в разных направлениях, что гарантирует идеальную защиту от обратного напряжения. В таком случае частота мерцания увеличивается с 50 до 100 Гц.

К примеру, для подключения светодиодной ленты к цоколю припаиваются два провода. Концы этих проводов впоследствии соединяют с концами светодиодной ленты. Электрическая цепь плюсового провода включает конденсатор с параллельно подключенным резистором и проходит через положительную часть диодного моста, а цепь минусового провода — резистор и соединяется с отрицательной частью диодного моста. Между диодным мостом и светодиодной лентой устанавливают второй блок «конденсатор-резистор», подключаемый к обоим проводам.

Проще говоря, питающее напряжение проходит через ограничительный конденсатор и поступает на диодный мост, а оттуда — на светодиодные элементы. Заменив светодиод на выпрямительный диод, вы в два раза не увеличите, а понизите напряжение — с 50 до 25 Гц. При таком раскладе мерцание изделия станет чувствительным, вредным для зрительных органов, приводящим к быстрой утомляемости и мигреням.

Разборка светодиодной лампочки с герметиком

Далеко не все изделия легко и просто разобрать, не повреждая составных частей. Попробуйте повернуть верхнюю часть корпуса. Если ничего не получается, придется воспользоваться растворителем. Наберите некоторое количество растворителя в шприц и через иголку выдавите вдоль шва. Подождите около 5 – 10 минут, затем повторите операцию.

Проделайте действия не менее трех раз, затем начните поворачивать верхнюю часть корпуса в разные стороны, чтобы раскачать ее. Когда колба будет снята, очистите внутренние стенки, удалив герметик и обезжирив поверхности. Если устройство будет эксплуатироваться в помещении с невысоким уровнем влажности, герметик не накладывается.

Выявляем причину выхода из строя светодиодной лампочки

Срок эксплуатации любого изделия, включая светодиодные лампы, зависит от условий применения, соблюдения правил и рекомендаций, прописанных изготовителями.

Существует масса причин, из-за которых срок службы, указанный производителем, не соответствует действительности: применение некачественных кристаллов и неправильная оценка работоспособности, поскольку условия реальной эксплуатации практически всегда отличаются от потенциальных.

Перечислим главные причины выхода из строя светодиодных изделий:

1. Скачки напряжения. Звучит странно, поскольку диодные лампы из всех осветительных приборов менее чувствительны к колебаниям электрических параметров. Любые изменения напряжения в худшую сторону влияют на функциональность устройства. Это менее заметно по сравнению с лампами накаливания, галогенками, экономками или КЛЛ, но имеет место быть.
2. Просчеты при выборе светильника — выбор неподходящего плафона. Если конфигурация технически неверная, возрастает вероятность перегрева. И вновь нужно вспомнить о том, что в сравнении с остальными источниками света светодиодные лампы выделяют минимум тепла. Возгорания не произойдет, но повышение температуры на несколько градусов снизит долговечность устройства.
3. Использование некачественных компонентов (кристаллов). Немногие производители применяют детали с хорошими технико-эксплуатационными характеристиками, что обусловлено желанием снизить себестоимость. В результате лампы быстрее выходят из строя.
4. Технические ошибки, допущенные при построении электрической цепи системы освещения. К примеру, при подключении светодиодных ламп использовалась электропроводка с недостаточным сечением кабеля.
5. Разнообразные внешние факторы, несмотря на повышенные прочностные характеристики устройств, спрятанных в пластиковой колбе. Сюда относятся вибрации, механические удары.

Чтобы продлить срок эксплуатации светодиодных ламп и повысить качество свечения, постарайтесь исключить или снизить до минимума влияние вышеперечисленных факторов. Доверьте прокладку электрической проводки мастерам, создайте максимально комфортные и приемлемые условия для использования изделий.

Хорошее устройство будет иметь ровные края. Не всегда получается оценить качество применяемых кристаллов, поэтому старайтесь покупать лампы в проверенных магазинах от брендовых производителей.

Другой вариант продления срока службы светодиодной лампочки — использование диммера, регулирующего световой поток. Важно заранее купить диммируемые устройства или самостоятельно выполнить модернизацию имеющихся. Диммер позволит понизить пусковой ток: чем меньше значение, тем лучше.

Ремонт

Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.

Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.

Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.

Замена блока питания

В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.

Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.

Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.

Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.

Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.

Замена светодиодов

Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.

Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.

В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.

Ремонт драйвера

Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.

Когда видимых неисправностей не обнаружено, задача усложняется. Придется выпаивать каждую деталь отдельно и прозванивать ее. Как только будет найден сгоревший компонент, замените его на новый и верните все элементы на свои места. Для упрощения работы используйте пинцет.

Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.

Особенности ремонта лампы «кукуруза»

«Кукуруза» — одна из разновидностей светодиодных ламп, получившая название из-за своей формы и расположения полупроводников.

Обслуживать такие изделия проще простого! Светодиоды расположены сверху и ничем не защищены, поэтому при их замене необязательно разбирать устройство и лезть в его начинку.

Прозвоните каждый элемент отдельно и замените вышедшие из строя. Неисправный компонент может быть заменен обычной перемычкой. Наличие таковой незначительно снижает срок эксплуатации «кукурузы», но никак не влияет на стабильность и надежность устройства. Это актуально только для ламп данного типа!

Модернизация лампы в ходе ремонта

Параллельно ремонту ламп можно немного поэкспериментировать со светодиодами. Делается это по причине того, что одинаковые светодиоды (по типу и яркости) с разной цветовой температурой (теплым желтым и холодным белым свечением) отличаются по цене в 3 – 4 раза. Несмотря на это, покупные светодиоды с теплым свечением, считающиеся наиболее дорогими по сравнению с обычной лампой накаливания, имеют синеватый оттенок.

Более дешевые заводские лампы выпускаются без выпрямителя или сглаживающего конденсатора. Вы можете самостоятельно установить его в домашних условиях, используя обычный паяльник. Обычно элементы отсутствуют в китайских изделиях, производители которых просто соединяют пары светодиодов, подключенных в разных направлениях, и добавляют балластный конденсатор. Мерцание лампы усиливается в 2 – 3 раза, что негативно сказывается на здоровье человека.

Моргание и устранение их причин в светодиодной лампочке

Главная причина, по которой мерцают светодиодные лампочки, — использование слабого конденсатора или отсутствие такового. Проблема решается довольно просто — путем установки более мощного компонента. Если напряжение конденсатора будет составлять 102 В, а светодиодов — 180 В, значение первого должно быть повышено в 1,5 – 2 раза.

Установите аналогичный конденсатор, но уже большей емкости. Просто перепаяйте старый конденсатор, заменив его на новый. Другой выход — параллельно подключить второй конденсатор, чтобы увеличить суммарную емкость и мощность.

Заключение

Несмотря на постепенное снижение стоимости светодиодных ламп, их цена по-прежнему высока. Не каждому человеку по карману покупать постоянно качественную продукцию, но и дешевые изделия прослужат недолго.

В случае поломок не стоит торопиться с походом в магазин. Возможно, проблема не так страшна, как кажется, и вы обойдетесь банальной заменой блока питания или сгоревшего светодиода. Не забывайте о соблюдении правил и условий эксплуатации ламп, что обеспечит их долговечность.

Разборка: светодиодная лампа превратилась в крошечный ИБП

Иногда вы сталкиваетесь с продуктом, который, как вы знаете, слишком хорош, чтобы быть правдой. Возможно, вы не знаете  , почему , но у вас есть предчувствие, что напыщенная формулировка на упаковке просто не совсем соответствует действительности. Именно такое чувство я испытал недавно, когда заметил лампочку «LED intellibulb Battery Backup» от Feit Electric. Приблизительно за 12 долларов США в Home Depot коробка обещает покупателю «никогда больше не оставаться в темноте» и что лампочка будет продолжать нормально работать до 3,5 часов при отключении питания. Если бы я мог перепрофилировать это, чтобы сделать крошечный ИБП для собственного проекта микроконтроллера, это могло бы быть еще более полезным.

Теперь светодиодная лампочка с батарейкой в ​​цоколе — это не совсем ракетостроение, мы можем понять продукт концептуально с первого взгляда. Но, как говорится, дьявол кроется в деталях. На коробке указано, что лампочка потребляет 8,5 Вт, но батарея с достаточной емкостью для работы с такой нагрузкой в ​​течение 3,5 часов будет слишком большой, чтобы поместиться внутри лампочки. Очевидно, что в этой истории есть еще что-то.

На боковой стороне коробки самым мелким шрифтом, используемым на всей упаковке, мы получаем нашу подсказку. Лампа падает до 200 люмен в режиме резервного питания или примерно такая же яркая, как у дешевого светодиодного фонарика. Теперь вещи начинают складываться. Даже не открывая устройство, мы можем быть уверены, что оно будет содержать два отдельных массива светодиодов: один с низкой яркостью для батареи и более яркий для работы, когда лампочка питается от сети переменного тока.

Тем не менее, я склоняюсь к мнению, что все, что меньше 20 долларов или около того, стоит взломать, чтобы посмотреть, как оно работает. Даже если сам продукт не впечатляет, есть вероятность, что внутренние компоненты могут быть полезными или интересными. Имея это в виду, давайте посмотрим, что находится внутри лампочки резервного аккумулятора и что мы можем с этим сделать.

Разборка

Я ожидал, что придется разрезать лампочку, но был приятно удивлен, что ее можно разобрать без разрушения. Не то чтобы это было намерением во время производства, конечно, но это приятный побочный эффект того факта, что какой-то бедняга, вероятно, должен был собрать эти вещи вручную.

Если вы сожмете матовый пластиковый купол, в конце концов клей, которым он крепился, лопнет, и оттуда потребуется лишь немного поддеть его, чтобы освободить. Как только купол выключится, вы увидите светодиодную матрицу. Три винта снаружи светодиодов позволят вам вытащить всю электронику из лампы. Два провода спускаются в основание, которое, к сожалению, постоянно вдавлено в пластик. Таким образом, чтобы извлечь электронику, вам нужно либо отрезать провода, либо отпаять их от платы.

Светодиодная матрица

Как и ожидалось, в матрице есть два концентрических кольца светодиодов, которые включаются или выключаются в зависимости от того, работает ли лампа на переменном или постоянном токе. Внутреннее кольцо светодиодов, а также пять в центре загораются при питании от постоянного тока, а при наличии переменного тока загораются внешние светодиоды. Стоит отметить, что центральные светодиоды не становятся ярче на переменном токе по сравнению с постоянным, но внешние светодиоды на намного ярче внутренних на .

Это имеет смысл, учитывая информацию на коробке: если общая мощность лампы составляет 600 люмен, но только 200 люмен при питании от батареи, мы знаем, что внешнее светодиодное кольцо должно излучать примерно 400 люмен самостоятельно.

Массив выглядит достаточно хорошо сделанным и прикреплен к довольно красивому круглому алюминиевому радиатору. Хотя провода не помечены, нетрудно понять, что центральный провод отрицательный, а два внешних провода соответствуют двум светодиодным кольцам. Этот модуль было бы очень легко повторно использовать в проекте, где вам может понадобиться переменная яркость без необходимости возиться с ШИМ.

Источник питания

Плата должна выглядеть довольно знакомо, если вы когда-либо видели внутреннюю часть светодиодной лампы. Это двухсторонняя печатная плата с довольно простой компоновкой: трансформатор и конденсаторы на верхней стороне для преобразования переменного тока в постоянный, а на обратной стороне изображены мозги операции. Белый разъем на верхней стороне платы подключается к аккумулятору 3,7 В 2000 мАч, который, кстати, занимает большую часть внутреннего объема лампочки.

Принцип действия

Об этой лампочке следует помнить, что она не похожа на аварийное освещение; он не просто автоматически включается при отключении питания. В конце концов, это лампочка, и она должна гаснуть, когда вы щелкаете выключателем или откручиваете его.

Вместо этого лампа определяет потерю питания в цепи, к которой она подключена. Он делает это, проверяя сопротивление между его клеммами переменного тока, когда он теряет питание. Если есть «бесконечное» сопротивление, он знает, что он был выключен или отключен.

Интересно, что схема в лампочке достаточно чувствительна, поэтому, если вы возьмете лампочку голой рукой, она обнаружит, что она обесточена, и загорится. В зависимости от вашего чувства юмора, это может стоить только 12 долларов.

Я хотел уточнить, как работает лампочка, потому что я думаю, что это открывает некоторые интересные возможности для повторного использования оборудования. Если светодиоды работают при напряжении 3 В, а схема лампы способна поддерживать это напряжение независимо от того, подключена она к сети переменного тока или нет, то, по сути, у нас есть низковольтный источник бесперебойного питания (ИБП).

Подтверждение концепции

Питание, вероятно, довольно «грязное», и вероятны всплески при включении и выключении переменного тока. По крайней мере, у вас должен быть большой конденсатор на стороне постоянного тока этой платы. Но в качестве быстрой демонстрации я смог взять светодиодные провода и воткнуть их прямо в сторону 3,3 В Wemos D1. Опять же, это не очень хорошая идея, но показывает, что основная предпосылка работоспособна.

Если предположить, что D1 потребляет 250 мА, этот маленький взломанный ИБП должен работать не менее 5 часов или около того. Учитывая заявленное время работы 3,5 часа, а также указанную на аккумуляторе емкость 2000 мА·ч, эта плата должна обеспечивать не менее 400 мА при напряжении 3 В. С повышающим преобразователем вы можете получить от нее 5 В, но вероятно, не с достаточным током, чтобы много работать.

Многие люди не решаются возиться со схемой переменного тока, поэтому тот факт, что это предлагает готовое решение и позволяет вам сосредоточиться на стороне постоянного тока, является большим плюсом. С добавлением корпуса и шнура лампы для стороны переменного тока это может стать интересным «ИБП для бедных» для проектов микроконтроллеров, полностью собранных из деталей, доступных в Home Depot. Есть определенный элемент MacGyver в возможности установить что-то подобное, не выходя из местного крупного магазина.

Стоит ли?

В лампочке есть приличное оборудование, которое может стоить входной платы, особенно когда эти лампочки неизменно попадают в раздел с допуском за 6 долларов или около того. Для начала можно легко переназначить массив светодиодов двойной яркости и относительно мощную батарею. Это не лучшая сделка по утилизации, которую мы видели в Home Depot, но вы могли бы сделать и хуже.

Но лично меня больше всего привлекла идея использовать эти лампочки в качестве дешевого ИБП постоянного тока. Это, безусловно, требует дальнейшего изучения, и было бы интересно посмотреть, что сообщество может придумать с точки зрения соответствующих нагрузок для замены массива светодиодов. Я еще поработаю с этой концепцией, так что следите за будущим постом на эту тему.

Как ремонтировать светодиодные ленты

Автор: Джейкоб (и 2 других участника)

• Избранное: 0
• Завершений: 6

Сложность

Сложный

Шаги

4

Необходимое время

30 минут

Секции

1

• Как отремонтировать светодиодную ленту 4 шага

Флаги

1

Требуется больше изображений

Еще несколько изображений сделают процедуры этого руководства кристально ясными.

• Светодиодные ленты BackLED
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

• org/HowToDirection»>

  Найдите место, где перестают работать фонари и где есть четыре соединения, помеченные в порядке убывания: «12V, R, G, B» с маркировкой ножницами «отрезать здесь» и подложкой медного цвета.

Редактировать

Редактировать

• Выровняйте новую полосу рядом с рабочей полосой и держите их неподвижно. Посмотрите на четыре соединения как на зеркальное отражение. R на R, G на G и так далее и тому подобное. Нанесите припой в любом порядке на все четыре соединения. Убедитесь, что припой закреплен и устойчив.
