Размер рожковых ключей по гост: Размеры рожковых гаечных ключей — Размеры Инфо

Ключ гаечный рожковый двусторонний 17х19

Артикул: 406083769

• Характеристики

Основные характеристики

Тип ключа

рожковый двусторонний

Производитель

без бренда

Стандарт

ГОСТ 2839-80

Наименование ключа ГОСТ

Ключ 7811-0023 С 1 ГОСТ 2839-80

Обозначение ключа

7811-0023

Покрытие

хромирование

Размеры

Размер

17 мм

Размер второй стороны (S2)

19 мм

Внешняя ширина зева первой стороны (B1)

35 мм

Глубина зева первой стороны (L1)

17 мм

Внешняя ширина зева второй стороны (B2)

42 мм

Глубина зева второй стороны (L2)

19 мм

Длина ключа (L)

175 мм

Максимальное отклонение длины ключа

2. 5 мм

Толщина ключа (A)

7.5 мм

Другие размеры:

• 5,5х7
• 6х7
• 7х8
• 8х9
• 8х10
• 9х11
• 10х11
• 10х12
• 11х13
• 12х13
• 12х14
• 13х14
• 13х15
• 13х17
• 14х15
• 14х17
• 19х22
• 22х24
• 24х27
• 27х30
• 27х32
• 30х32
• 36х41
• 41х46
• 46х50
• 55х60
• 65х70

113,00 за штуку

x 1 шт = 113,00

Наличие на складе в Санкт-Петербурге

17. 04.2023

более 353 штук

Виды гаечных ключей, их конструктивные особенности и применение

Обновлено: 03.02.2023

Автор статьи : Enex

Гаечный ключ — инструмент для соединения (рассоединения) резьбового соединения путём закручивания (раскручивания) болтов, гаек и других деталей. Ключи разделяются на две группы: охватывающие и охватываемые. Размер зева (отверстия) стандартизирован и измеряется в миллиметрах (метрические), либо долях дюйма (дюймовые). Фраза «ключ на 14» означает, что размер зева равен 14 миллиметрам.

Ниже представлены типы гаечных ключей, их обозначения, расшифровки и описания:

КГД — Ключи гаечные с открытым зевом двусторонние

Ключи гаечные с открытым зевом двусторонние (КГД), или просто рожковые ключи – гаечный ключ, ассоциация с которым в первую очередь приходит в голову при упоминании данной продукции.   Этот инструмент традиционно широко представлен на рынке, востребован потребителями и присутствует в арсенале любого хозяйственного отдела, эксплуатационных и ремонтных подразделений промышленных предприятий, организаций жилищно-коммунального хозяйства.
Основное предназначение ключей гаечных с открытым зевом двусторонних – соединение либо разъединение резьбовых соединений путем закручивания либо раскручивания гаек или болтов. Ключ имеет цельнометаллическую конструкцию, рабочий элемент захватывает две параллельные грани гайки или болта.

КГО — Ключи гаечные с открытым зевом односторонние

КГКМ — Ключи гаечные с открытым зевом односторонние коликовые монтажные

КГОУ — Ключи гаечные с открытым зевом односторонние ударные

Ключи гаечные с открытым зевом односторонние ударные (КГОУ), более широко известные под своим разговорным названием «рожковые ударные» – разновидность рожковых гаечных ключей, одна из рабочих поверхностей которых предназначена для ударных воздействий с целью увеличения усилия при работе с тугими крепежными соединениями в случаях, когда применение длинного рычага или иные способы нежелательны либо невозможны. Ручка таких ключей выдерживает ударное воздействие без вибраций, изгибов и разрушения. Основное отличие от аналогичных «накидных ударных ключей» это захватная часть выполненная в виде открытого зева, позволяющего работать в зонах, недоступных инструменту с кольцевым зевом.

Рожковые ударные ключи применяются во многих сферах, но основная область их применения – строительство. Такой ключ абсолютно незаменим при монтаже и демонтаже сложных металлических конструкций, узлов и агрегатов большегрузной техники, производственных линий, газо-нефтяных сооружений и тому подобных объектов.

КГК — Ключи гаечные с открытым и кольцевым зевами комбинированные

Ключи гаечные комбинированные ключи – универсальные гаечные ключи, совмещающие в себе функционал и преимущества рожковых и накидных ключей. Зевы комбинированных ключей имеют одинаковые размеры. Именно сочетание сильных сторон рожковых и накидных ключей и нивелирование сторон слабых делают комбинированные ключи исключительно широко востребованными со стороны потребителей и применяемыми в самых разных сферах – производственной, ремонтной, авторемонтной, бытовой и других.
Ключи гаечные с открытым и кольцевым зевами предназначены для монтажа либо демонтажа резьбовых соединений.

КГН — Ключи гаечные кольцевые двусторонние коленчатые

Ключи гаечные кольцевые двусторонние коленчатые (КГН), более известные потребителям как накидные или просто кольцевые ключи – гаечные ключи, имеющие округлую форму рабочей части, что позволяет при проведении работ по откручиванию или закручиванию охватывать крепежное соединение со всех сторон. Тем самым, накидные ключи незаменимы при работе с тугими крепежными соединениями, позволяют за счет своей формы прилагать большие усилия, чем при работе с рожковыми ключами, имеющими только две грани контакта с гайкой или болтом, что и обуславливает популярность и востребованность кольцевых ключей на рынке.

КГНО — Ключи гаечные кольцевые односторонние коленчатые

КГКУ — Ключи гаечные кольцевые ударные

Ключи гаечные кольцевые ударные (КГКУ), или просто ударные ключи – разновидность накидных (кольцевых) гаечных ключей, одна из рабочих поверхностей которых предназначена для ударных воздействий с целью увеличения усилия при работе с тугими крепежными соединениями в случаях, когда применение длинного рычага или иные способы нежелательны либо невозможны.

Ручка таких ключей выдерживает ударное воздействие без вибраций, изгибов и разрушения. Это делает такие ключи широко применимыми и востребованными, в том числе для промышленного использования.

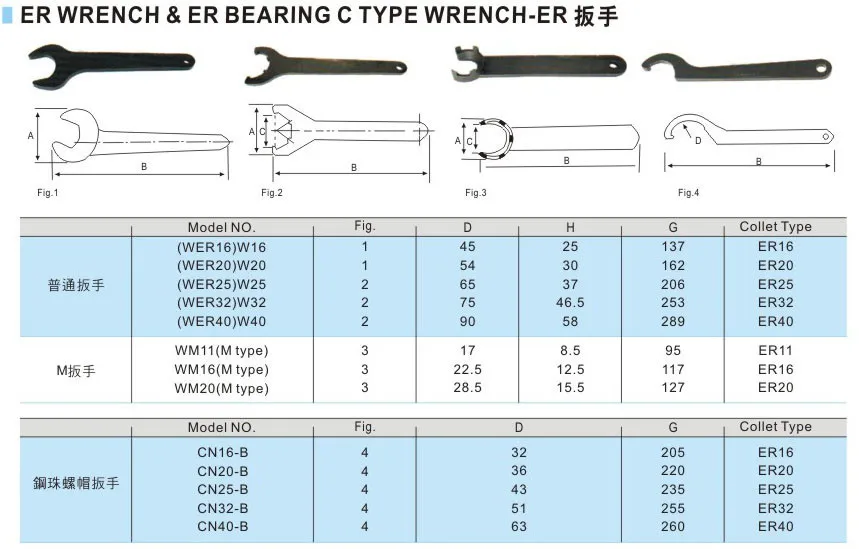

КГШ — Ключи шарнирные для круглых гаек шлицевых

Ключ для шлицевых гаек является единственным инструментом для работы со шлицевым гаечным крепежом. Дело в том, что у круглой шлицевой гайки нет граней, как у обычной шестигранной. Вместо этого на наружной поверхности имеются специальные пазы или шлицы, в которых и фиксируется ключ. Шлицевой крепеж чаще всего используется для удержания вращающихся элементов на различных валах узлов и агрегатов механической техники, в т.ч. и для крепления подшипников в автомобилях.

КГЖ — Ключи для круглых гаек шлицевых

Ключи гаечные разводные

Разводной ключ – универсальный инструмент, исключительно широко используемый как в быту, так и в профессиональной сфере – мастерских, эксплуатационных и ремонтных организациях, хозяйственных подразделениях промышленных предприятий.

Главное отличие разводного ключа от обычного рожкового – подвижность его губок, благодаря чему можно легко изменять размер между зажимами, подкрутив гайку на корпусе инструмента. Вследствие этого своего преимущества, разводной ключ способен заменить  значительную часть линейки обычных рожковых ключей, что, с одной стороны, позволяет потребителю существенно сэкономить, а с другой – обеспечивает ему большее удобство при транспортировке (переноске) и хранении инструмента.
Разводные ключи используются для завинчивания и отвинчивания гаек и других резьбовых соединений, включая вентили. Сфера их применения очень широка – осуществление разного рода ремонтных и монтажных работ слесарного и сантехнического профиля, техническое обслуживание автомобилей и другой техники, бытовых технических устройств, труб и радиаторов отопления.

КТР — Ключ трубный рычажный

Ключи трубные рычажные (КТР), или газовые ключи (как разновидность при угле губок 45º) – инструмент, хорошо известный любому сантехнику, специалисту газовой службы, другим техническим специалистам. Состоит из подвижного и неподвижного рычага, объединенных в при помощи приводной части в единое целое. Принцип работы такого рычажного ключа заключается в заклинивании трубы между губками, что позволяет удерживать и проводить работы с круглыми объектами.

Выше представлены традиционно популярные виды гаечных ключей, их обозначения и описания. Существуют и другие виды ключей:

• Торцевые
• Шестигранные
• Воротковые
• Цепные (для насосно-компрессорных труб)
• Трещоточные (для головок)
• Динамометрические ключи (для гаек и головок)
• Изолированные диэлектрические и искробезопасные
• Универсальные

Всю информацию по ГОСТ у гаечных ключей можно найти по ссылке: https://enex.market/library/gost/instrument_slesarno_montazhnyy_gost/klyuchi_gaechnye_gost/

Используемая информация:

---

Каталог гаечных ключей на онлайн-выставке Enex: https://enex. market/catalog/Ruchnoy_instrument/klyuchi_gaechnye/.

Размерный ряд ключей. Ключи автомобильные

Размерный ряд ключей. Ключи автомобильные — размеры, виды ключей, как определить размер ключа

Гаечные ключи бывают нескольких видов. Применяются для скрепления соединений, состоящих из гайки или болта. Они изготовлены из хромованадиевого сплава. Хромирование используется для предотвращения коррозии ключа. изобретение первого гаечного ключа принадлежит Солимону Меррику, который запатентовал его в 1835 году. Существуют разные типы гаечных ключей. В них обычный человек нуждается в повседневной жизни для самых разных целей.

Ключи являются неотъемлемой частью ящика для инструментов

Глядя на виды гаечных ключей на фото, можно понять, что кроме тех моделей, которые часто встречаются в наших домах, существует еще масса их разновидностей. Они отличаются друг от друга не только формой, но и целью использования.

Например, несколько гаечных ключей, таких как ключ для пожарного гидранта, используются только для одной цели. В то время как другие, скажем, комбинированный или разводной ключ, могут использоваться для различных целей. Виды гаечных ключей и их разнообразие призваны обеспечить удобство их использования не только профессионалами, но и обычными гражданами. Правильный инструмент поможет вам быстро выполнить поставленную задачу.

Виды ключей, размеры, описание, фото

Размер обычно указывается такими параметрами, как расстояние между губками. В 19 и начале 20 веков было принято определять номинальный размер ключа в соответствии с параметрами резьбы, которую он предполагал использовать. В современной практике используется обозначение, основанное на расстоянии между плоскостями.

Размер ключа определяется следующими параметрами: устье (расстояние между губками), размер резьбы (под гайку), длина рукоятки. Первый параметр имеет следующий диапазон — от 3,2 мм до 155 мм; второй — от М1,6 до М110; третий — со 150 мм до 500 мм.

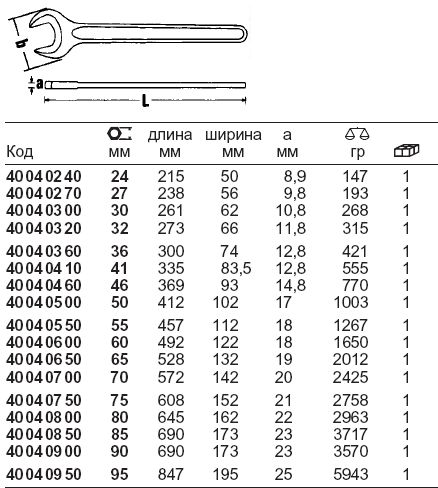

Ключи рожковые одно- и двусторонние

Этот тип ключа имеет открытые «концы». Это отверстия U-образной формы. Зачастую они разного размера. Эти ключи полезны при работе с гайками и болтами, доступ к которым затруднен. Они дают больше свободы при их отвинчивании.

Накидные гаечные ключи двусторонние

Этот гаечный ключ имеет замкнутую петлю на обоих концах. Он часто предназначен для шестигранных гаек или болтов. Однако в некоторых случаях он может быть выполнен в форме квадрата. Петли на обоих концах разного размера. Ключи этого типа используются в тех случаях, когда открытые модели не могут справиться с поставленной задачей.




Комбинированные ключи

Комбинированный ключ, как следует из названия, представляет собой комбинацию рожкового ключа с накидной моделью. Он имеет замкнутую цепь на одном конце и разомкнутую цепь на другом. С его помощью можно ослабить гайки и болты, а затем быстро снять их открытым концом. комбинированные ключи обычно используются для выполнения описываемой комбинации, и поэтому оба конца имеют одинаковый размер.

Разводные или разводные ключи

Это тип гаечного ключа. открытый тип. Их можно использовать только с одного конца. Размер отверстия не фиксирован. Его можно варьировать в зависимости от размера гайки или болта. Однако такие ключи практически невозможно использовать в труднодоступных местах.

В настоящее время это самый распространенный тип разводного ключа. Ключ разводной концевой отличается от ключа обычной тематики тем, что захватные поверхности губок смещены, как правило, на 15 градусов относительно рукоятки инструмента. Современное регулируемое устройство было изобретено Йоханом Петтером Йоханссоном.

Теперь давайте узнаем, как использовать модель регулируемого ключа.

1. Определите, какую гайку или болт вы хотите затянуть.
2. Откройте поворотный ключ, повернув винт. Проверьте, достаточно ли вы открыли его, чтобы гайка могла хорошо поместиться: если нет, вам нужно открыть его больше. Убедитесь, что он открыт немного больше, чем размер ореха.
3. Наденьте открытую часть головки на гайку и удерживайте ее на месте. Поверните винт механизма так, чтобы он плотно зажал гайку.
4. Поверните ключ по часовой стрелке, чтобы затянуть крепление, или против часовой стрелки, чтобы ослабить его. Продолжайте поворачивать, пока гайка не будет достаточно затянута или ослаблена, чтобы ее можно было снять.
5. Снимите ключ, ослабив винт механизма.

Концевые модели

Торцевой ключ полностью надевается на гайку или болт. Когда используется этот тип инструмента, его не нужно полностью снимать с головки гайки или болта после завершения поворота. Ручку можно снять и снова вставить, при этом гнездо остается на верхней части гайки или болта.

Ключ ударный

Типы и размеры ключей очень разнообразны. «Ударный» гаечный ключ — это специальный толстый, короткий, коренастый инструмент с круглой ручкой на конце, специально разработанный для использования с молотком, что позволяет прикладывать большее усилие. Обычно используется с крупными крепежными элементами, особенно с гайкой и штифтом, имеющими индексы.

Ударные гайковерты выдерживают удары и обладают высокой прочностью, что позволяет отвинчивать большие или застрявшие гайки и болты. Они также пригодятся, если место не позволяет использовать большой гаечный ключ.

Шестигранный ключ




Этот ключ имеет шестигранный конец. Эти инструменты используются для ослабления болтов с шестигранными гнездами на концах. Принцип их работы аналогичен тому, как работает отвертка. Для лучшего понимания особенностей каждой модели следует изучить виды ключей, фото требуют особого внимания. Иллюстративный материал облегчает понимание особенностей каждой модели.

Шестигранные ключи бывают двух основных форм: с Г-образной рукояткой и с Т-образной рукояткой. Г-образные ключи изготавливаются из шестигранной проволоки, а Т-образные рукоятки — из такой же шестигранной проволоки с прикрепленной к концу металлической или пластиковой ручкой. Виды гаечных ключей и их названия подробно представлены в нашей статье. Многие из их названий происходят от внешней формы инструмента.

Эти шестигранные ключи имеют гнездо на коротком плече и шестигранную головку на длинном плече. Он обеспечивает большую контактную поверхность на головке винта. Это снижает вероятность износа и скругления углов винтов. Шарик на длинном плече устроен так, что ключ легко вставляется в головку, что позволяет поворачивать его под нужным углом, это незаменимо в труднодоступных местах.

Круглые шпонки удобно лежат в руке и максимально упрощают работу.

Поскольку в этих качественных инструментах используется нержавеющая сталь, ржавчина не будет проблемой. Если вы заметили его на поверхности инструмента, причина может быть только одна. Происходит это в результате их активного использования для закручивания шурупов или болтов из обычной стали. Давление неизбежно оставляет следы или частицы другого типа металла на клюве из нержавеющей стали, а затем под действием кислорода он подвергается коррозии.

Баллонные ключи




Это название типа торцевого ключа, используемого для ослабления и затягивания гаек на автомобильных колесах. В Соединенном Королевстве и Австралии он широко известен как колесная скоба.

Ключи могут быть L-образными или X-образными. Наиболее распространенная форма представляет собой L-образный металлический стержень с торцевым ключом на изогнутом конце и скошенным наконечником на другом конце. Наконечник для захвата в основном предназначен для снятия колесных колпаков, которые могут зафиксировать гайки колесных наконечников.

Компания Gedore завоевала огромную популярность на рынке инструментов. Она выпускает качественную продукцию, которую активно используют автолюбители со всего мира. Внешний вид Первые гаечные ключи Gedore пришлись по вкусу автолюбителям.

Другой распространенный тип, иногда называемый ключевой крестовиной, выполнен в виде креста с разнесенными гнездами на каждом из четырех концов.

В идеале гайки (или болты) следует затягивать с помощью динамометрического инструмента. Ключи намного дешевле. Установка колеса с ними требует большего усилия. Чрезмерное усилие может затруднить снятие гаек. Кроме того, неравномерное приложение силы между различными гайками и инструментом может привести к деформации тормозного диска, если автомобиль оборудован дисковыми тормозами.

По этой причине баллонные ключи следует правильно использовать только для снятия гаек, а не для их затягивания. На практике это правило часто игнорируется для удобства даже профессиональными механиками.

Для автослесаря ​​или просто человека, профессия которого предполагает использование огромного количества инструментов, можно приобрести столовые приборы в виде гаечных ключей. Этот забавный подарок обязательно произведет впечатление.

Для затяжки или отвинчивания болта, гайки, головки крана, муфты и т. д. используется рожковый ключ. Каждый мастер, выполняющий повседневную работу по дому или имеющий дело с техникой, хотя бы раз в жизни обязательно сталкивался с этим инструментом.

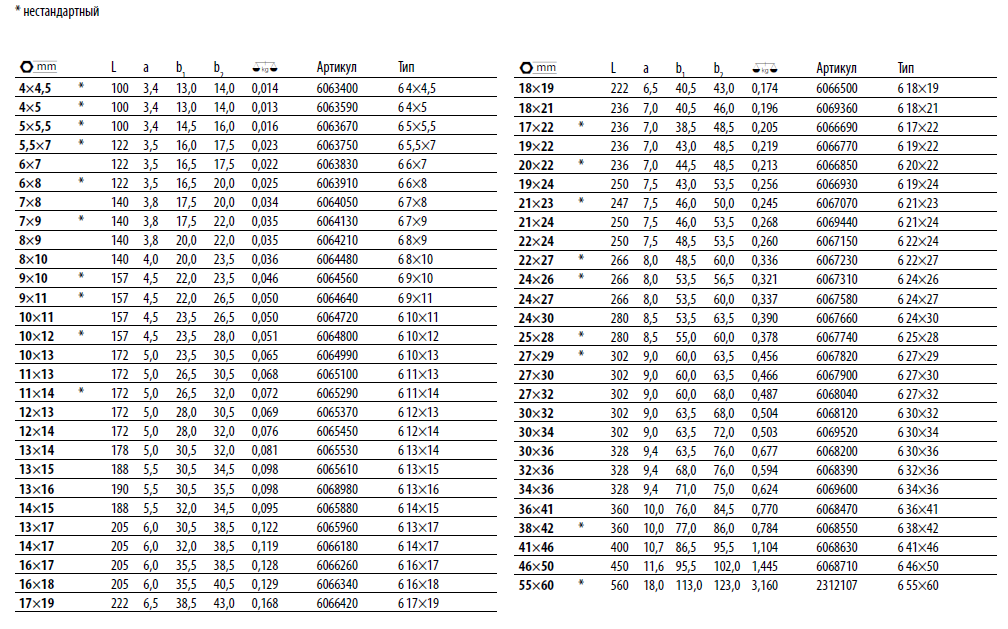

Каждый инструмент имеет свои характеристики и параметры. Также существуют ключи общепринятых стандартных размеров. Для определения размера необходимо обратить внимание на размах детали, имеющей неподвижные губки. Это так называемая инструментальная челюсть. Рукоятка любого рожкового ключа имеет цифровую маркировку. Это размер в миллиметрах, который определяет ширину между челюстями.

Размеры могут варьироваться от минимального (2,5×3,2 мм) до максимального (70×80 мм). это допустимые нормы ГОСТ, который нельзя нарушать ни при каких обстоятельствах. В ГОСТ указываются и другие характеристики рожковых ключей, например:

• Производится специальный расчет предельных отклонений размеров зева;
• Любой изготовленный гаечный ключ с открытым зевом должен иметь указанную прочность и твердость;
• Установлен товарный знак;
• Учитывается декоративно-защитное покрытие ключа и др.

Виды ключей

Теперь разберемся, какие бывают разновидности. Наиболее часто используемые ключи, в состав которых входят два пробела. Другое его название – ключ двурожковый (ГОСТ 2839). Если нужно открутить крепеж магом на 18 или 20 мм между противоположными гранями, то нужно выбирать инструмент с рукояткой, имеющей обозначение 18 и 20.

Бывает, что при форс-мажорных обстоятельствах инструмент не всегда под рукой нужный размер. В этом случае подходит для ключа на размер больше 9.0109 . При использовании инструмента, не подходящего по назначению, нужно воспользоваться ножом или отверткой, установить их на пустое место.

Типы рожковых инструментов:

• составные (ГОСТ 16.983). В их конструкции имеется насадка торцевого строения, полая раструб и ручка, короткая или длинная;
• регулируемый (ГОСТ 7275.75). Это рожковые ключи, размер которых можно менять;
• ключей узкого профиля. Это конкретные ключи для определенного вида деятельности;
• имеются звездообразные, бристольские и шестигранные (ГОСТ 11737. 93) ключи, которые применяются для работы с велосипедной и компьютерной техникой, с завинчиванием крепежа в труднодоступных местах, граничащим с почти ювелирным делом.

Как выбрать рожковый ключ?

Как правильно выбрать инструмент, чтобы он соответствовал всем стандартам ГОСТ? Разнообразие моделей показывает, что для каждой потребности есть разные виды продукции. Нужно учитывать цель его использования и сложность задачи, которую вы перед ним ставите. Материал для производства современных ключей специальная инструментальная сталь , она состоит из сплава ванадия и хрома.

Также есть один уникальный инструмент, который поможет решить все проблемы разом, и избавит от необходимости думать, какой рожковый ключ выбрать. Есть универсальные модели, которые содержат все продукты одновременно. Этот инструмент под силу гайкам разных размеров со всеми видами головок. Он не скользит по гладкой поверхности благодаря своим мощным зубьям, что является его главным преимуществом.

Есть еще электрические ключи, название говорит само за себя. Этот инструмент может работать от аккумулятора и батареек. Поэтому каждый мастер Дома сам решает, какие продукты ему лучше.

Ценовой диапазон весьма разнообразен. Чаще всего цена зависит от универсальности технических характеристик и производителя. Самым дешевым является односторонний роговой инструмент, где раскрытое горло составляет 3,1–85 миллиметров.

Также при покупке не забудьте про длинную ручку , которая может ограничивать амплитуду движения ключа при прохождении поворотов. Если любую из губок укоротить, то, естественно, радиус ключа увеличивается. В этом случае получится надеть головку на гайку сбоку. Если ручку искусственно увеличить, то приложенная сила увеличится, и губы глотки разойдутся или даже сломаются. Молоток поможет установить их на место при расправке, но материал уже не будет таким прочным, как раньше. Когда у вас есть изделие, изготовленное из стали 40хФА или 40х, то есть способ упрочнения губкой.

Есть еще один вариант, как восстановить распухшую или изношенную глотку. Наплавкой на слой металла можно исправить объем горловины с помощью абразивного инструмента. Когда открытый зев больше 25 мм, то этот вариант восстановления изделия будет наиболее эффективным.

Срок эксплуатации рожковых изделий может варьироваться от одного до пяти лет. Если говорят о долговечности эксплуатации, то всегда имеют в виду накидной ключ (ГОСТ 2906). Его нельзя раздавить, но можно изнашивать. Существуют ограничения на использование этого типа ключа. Его можно использовать только с надетыми на него гайками, но нельзя использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество заключается в шестигранной или двенадцатиугольной челюсти, что позволяет работать более интенсивно.

Как сделать рожковый ключ своими руками?

Для тех, кто решил сделать этот инструмент самостоятельно, есть небольшие рекомендации. Начинать изготовление нужно по образцу готового аналогичного изделия. Сделайте чертеж необходимого изделия, с учетом которого будете делать свой ключ.

Сначала изготавливаем заготовку из стального листа размером на несколько миллиметров больше, чем наружный размер партии готового изделия. Проблемы с толстыми инструментами . Его не следует резать ножовкой. И выбирать в качестве режущего инструмента газовую горелку противопоказано. Желательно запустить процесс ковки. Это можно сделать, сплющив металлический стержень.

Затем, когда заготовка готова, начинаем делать разметку. Если заготовка имеет не очень ровные края, то желательно их подпилить для удаления окалины. После необходимо нанести краску на обработанную поверхность. Можно использовать быстросохнущий лак или краску. Нанесение образца производится после полного высыхания краски. Желательно использовать какой-нибудь пресс, чтобы образец не соскальзывал при обводке.

Разметчик — заостренная металлическая проволока. Затем по разделению заготовки и образца необходимо довести окончательные риски, отступив несколько миллиметров от уже сделанных, после чего их прикалывают. Сердцевину сначала поставить на риск наклоном, а при ударах молотком выровнять. Шаг между ямками в горле должен быть 4–5 мм.

Затем сверлим зев. Можно использовать электродрель со сверлами диаметром 5–6 мм. Сверло не должно сильно нагреваться. Вы можете охладить его в воде. Потом, когда будете делать второй зев, нужно убрать лишнее.

Ну и в конце нужно закалить деталь. В домашних условиях это можно сделать с помощью газа. Если использовать специальную печь или кузнечный горн — будет идеально. Чтобы вынуть изделие, используют пассатижи, опуская ключ в воду. Вынимать и погружать необходимо до полного потемнения губок. Это технология изготовления рожкового ключа.

Даже человеку, далекому от техники, часто приходится откручивать и затягивать винты, болты, гайки (метизы — так часто обозначают эти металлические изделия) предназначенным для этого инструментом — ключи . На каждом ключе маркируется размер его рабочей части, просто — зева. Но соответствующее ему значение — размер под ключ — обозначаемый в технических справочниках буквой S (расстояние между противоположными параллельными гранями на гайке, болте или головке винта), ни на одном крепеже не указывается. Как правило, этих данных нет в инструкциях по эксплуатации и ремонту, прилагаемых к любой технике, даже в условных обозначениях и чертежах, хотя другой информации о крепежных элементах в них предостаточно: указывается и размер резьбы, и ее шаг, иногда длина и даже тип термической обработки, часто момент затяжки. Но в основном эти данные конструктивные, и они нужны для изготовления деталей. При регулировочных, ремонтных или монтажных работах вышеперечисленные параметры резьбы, кроме последнего, оказываются невостребованными. Для слесаря ​​гораздо важнее знать, с каким размером зева нужен ключ для головки того или иного винта или болта с гайкой (или, как говорят профессионалы, «ключ на сколько»).

Когда головка гайки или болта находится на виду и в легкодоступном месте, определить, «насколько» нужен ключ, не составит труда — опытный технарь распознает это с первого взгляда, а неопытный «вычислить» штангенциркулем или подбором ключей: от двух-трех раз это обычно делается успешно.

Если крепеж находится в труднодоступном месте, да еще и «за глазами» (что бывает очень часто), то необходимо определить размер метизной головки под ключ на ощупь, когда даже профессионал может легко сделать ошибка. Беды не будет, если мастер попробует работать ключом меньшего размера – он просто не налезет на голову. Если ключ окажется большим, то «срезать» им края головки, как говорится, пара пустяков. Помимо того, что деталь будет безвозвратно испорчена – то открутить крепеж даже специнструментом будет большой проблемой.

Для определения размера «под ключ» «на глаз» имеет смысл обратиться к информации о резьбе застежки, указанной в инструкции. Ведь по ГОСТу каждой резьбе соответствуют два близких размера головки крепежа под ключ: основной и уменьшенный, причем разница в их значениях невелика. В среднем размер под ключ примерно в 1,5 раза больше наружного диаметра резьбы (см. Таблицу 1) и на него уже можно ориентироваться.

Таблица 1. Соответствие размеров крепежа под ключ его номинальному диаметру метрической резьбы
Номинальный диаметр метрической резьбы		4	5	6	8	10	12	16	20	22	24	30	36	42	48
Размер под ключ	S основной	7	8	10	13	17	19	24	30	32	36	46	55	65	75
	С	—	—	—	—	12	14	17	22	27	32	41	50	60	70

И хотя уменьшенный размер под ключ назначается конструкторами реже, чем основной, необходимо попытаться открутить крепеж «за глаза» по вышеуказанным причинам ключом меньшего размера: не подходит, тогда можно смело работать ключом, соответствующим основному размеру – он не сломается (конечно, при условии, что крепеж не заржавел). Ключи обычно также изготавливаются по такому же принципу: на одном конце зев (открытый — для разомкнутых, закрытый — для гнездовых и кольцевых ключей) соответствует основному размеру головки застежки, на другом — уменьшенный. Из этого ряда выпадают только комбинированные, у которых на обоих концах зев одинакового размера, только один открытый, а другой закрытый (круглый), а ключи разводные.

Размеры и типы ключей

При работе с крепежными изделиями для их безопасности инструмент имеет первостепенное значение, поэтому следует использовать только исправные ключи: их зев не должен быть расширен, а губки не должны быть сморщены. Ключи с такими дефектами должны быть удалены из рабочего набора. Кроме того, внешне похожие инструменты существенно отличаются качеством металла, профилем губок. Последнее условие напрямую влияет на распределение усилий на кромки и кромки метизов.

Крепеж рассчитан на определенный момент затяжки при сборке изделия. Однако зачастую усилия при разборке, особенно тех, которые «проварили» или заржавели резьбовые соединения, многократно превышают его. В этих случаях лучше использовать соответствующие торцевые или накидные (профессионалы называют их накидными) ключи, а не рожковые. Тем более нельзя использовать разводной ключ, как и при откручивании мелких (менее S10) гаек, болтов и винтов.

Если края крепежа сильно повреждены коррозией или по каким-то причинам оказались «закатаны», чтобы все-таки выкрутить его, необходимо сточить края под ключ на «номер» меньше. Затем, пропитав резьбовое соединение специальной жидкостью (или, в крайнем случае, керосином) для размягчения ржавчины и выждав время, попробуйте снова открутить деталь. Еще один способ (но не последний) открутить болт или шуруп с поврежденной головкой — сделать прорезь между противоположными гранями под крепкую отвертку и попытаться выкрутить крепеж этим инструментом. И, наконец, используйте для этого трубный ключ. Кстати, в номенклатуре последних теперь есть такие, которые не повреждают кромки и кромки креплений даже при больших моментах отвинчивания. Для мелких гаек можно использовать специальные плоскогубцы.

Когда приходится заниматься наладкой и ремонтом одной и той же техники (например, личного автомобиля) регулярно, полезно будет составить таблицу размеров под ключ для креплений основных регулируемых узлов, посвятив этому специальное время или по мере обращения к регулировке того или иного механизма или агрегата.

В таблице 2 приведены размеры для ключа основного и регулировочного резьбовых соединений автомобиля ВАЗ-2105.

Таблица 2. Некоторые крепежные элементы и их размеры под ключ на автомобилях ВАЗ
Наименование узлов и крепежных деталей	Резьба для крепежа	Размер под ключ
Двигатель, трансмиссия
Винт картера маховика	М6	10
Гайка крепления распределителя зажигания	М8	13
Гайки клапанной крышки	М6	10
Винт крепления масляного поддона	М6	10
Зажимной болт и гайка глушителя	М8	13
Винт крепления поддона картера коробки передач	М6	10
Гайка натяжения ремня вентилятора помпы, генератора	М10	17
Гайки крепления крышки головки цилиндров	М6	10
Гайка клеммы аккумулятора	М6	10
Гайка кронштейна аккумулятора	М8	13
Рулевое управление, тормоз, подвеска, колеса
Гайка корончатая крепления пальца рулевой тяги	М10	17
Болт сцепления рулевой тяги	М8	12
Гайка болта муфты рулевых тяг	М8	13
Гайка и контргайка регулировки ручного тормоза	М8	13
Гайка шпильки крепления нижней шаровой опоры	М8	13

Так как речь шла об автомобилях и авто ключах , то стоит отметить, что на спец учете в наборе инструментов Жигулей (и других автомобилей) так называемый «баллон» «на 19» и «свечка» ключи «на 21».

Первый сделан довольно своеобразно и выделяется из всего набора ключей. Его узнают даже те, кто не знаком с техникой: он колпачковой формы, с изогнутой рычажной ручкой, конец которой выполнен в виде жала отвертки. Когда-то с помощью этого ключа снимались хромированные колесные колпаки, которые уже не устанавливаются на современные автомобили. Желательно его немного подточить и при этом иметь в комплекте крепкую отвертку. Помимо ослабления и затягивания колесных болтов, этот ключ также можно использовать при работе с другими соответствующими крепежными элементами. При необходимости колесные болты можно открутить и обычным (накидным и даже рожковым) ключом «19».».

Второй — ключ «свечной» по внешнему виду похож на аналогичные трубчатые торцевые ключи с таким же диаметральным отверстием под вороток. В нем даже сохранен коэффициент 1,5 диаметра отворачиваемой резьбы (14 мм) к расстоянию между противоположными гранями ключа (21 мм).Если еще раз обратиться к таблице 2, то станет ясно, что ключ нестандартный, а специального и другого ключа с таким же размером в комплекте нет Резьба на свече хоть и стандартная (14х1,25), но одна из нерекомендуемых.

И еще об одном ключе — обычном рожковом ключе «на 10». Этот гаечный ключ, как и огнетушитель, лучше всегда держать «под рукой» — так как им откручиваются гайки клемм аккумулятора. Ведь при необходимости, например, в случае короткого замыкания в электроцепи или (что сейчас тоже стало актуальным) отключить беспричинно сработавшую сигнализацию (если она не «подчиняется» брелку ), это нужно сделать очень быстро.

Следует отметить, что в наборе автомобильного инструмента есть ключи далеко не под все размеры крепежа. Поэтому, когда вам нужно пролезть под машину (на яму или эстакаду), не лишним будет проверить, все ли необходимые инструменты взяты с собой, иначе вам придется вылезать из-под нее ни с чем. То же самое необходимо сделать, если вы собираетесь разбирать какой-то узел или узел для ремонта или обслуживания. Кроме того, очень часто требуются какие-то универсальные и даже специальные приспособления для разборки узлов без повреждений. Без всего этого разборка может оказаться невозможной или даже напрасной.

Один примечательный момент: крепеж с размером под ключ «13» появился в нашей стране вместе с автомобилем «Жигули», прототипом которого, как известно, был итальянский FIAT-124. С их появлением метизы с размерами ключа «на 12» и «на 14» потеряли свои позиции.

Стандартные номера для рожковых ключей

Стандартные номера для рожковых ключей

Артефакты из сплава

Гаечные ключи с открытым зевом были одним из первых инструментов стандартных размеров, и с самого начала этим инструментам были присвоены «стандартные» номера моделей. Эти номера фактически произошли от более или менее последовательных номеров моделей. назначенный Дж.Х. Уильямс и компания, обычно считается первым производителем инструментов, предложившим гаечные ключи стандартных размеров. Поскольку система оказалась полезной, другие производители начали использовать ту же нумерацию, и вскоре модели гаечных ключей стали считаться «торговыми номерами» или «номерами отраслевых стандартов».

Ко времени 15-го издания каталога Уильямса 1912 г. гаечные ключи с открытым зевом по-прежнему могут иметь двузначные номера моделей. Однако в течение нескольких лет потребовались дополнительные комбинации размеров. и система была расширена за счет добавления префикса «7» к некоторым номерам, плюс буквенный суффикс (A, B или C) к другим.

Не все производители приняли систему Williams, по крайней мере не сначала. Billings & Spencer была, вероятно, самым значительным производителем с отдельной системой нумерации. а их модельный ряд 11xx предлагал даже несколько больше комбинаций размеров, чем Williams.

Со временем Williams расширила систему нумерации, включив в нее также и накидные ключи. путем добавления 4-значного смещения, чтобы указать дизайн. Например, серия 8000 обозначает накидные ключи со смещением стандартной длины, а серия 9000 обозначала накидные ключи с коротким смещением.

К 1930-м годам некоторые производители (в частности, Blue Point/Snap-on и Vlchek) начали использовать размеры отверстий в 32-х, чтобы кодировать номер модели для своих инструментов. В этой более рациональной системе нумерации почтенный гаечный ключ 725B стал гаечным ключом (Blue Point Supreme) S1618 или (Vlchek) W1618.




Стандарты размеров отверстий

В номере модели ключа указана комбинация размеров отверстия, но средства описания размеров добавили путаницы. В конце 19 и начале 20 вв. размеры ключей обычно назывались по номинальным размерам болтов, к которым они подходили, а не размер (по плоскости) самих гаек. Например, отверстие «1/2» может соответствовать 7/8 (поперек плоскостей) гайке, навинченной на болт 1/2 дюйма.

Чтобы еще больше усугубить путаницу, в начале 20 века широко использовались шесть различных стандартных систем для гаек и болтов. Все эти стандарты работали аналогичным образом, чтобы установить размер гаек, используемых для болта заданного диаметра.

• США или стандарт США
• АЛАМ Стандарт
• С.А.Е. Стандарт
• Стандарт производителя болтов с шестигранной головкой
• Винт с шестигранной головкой, стандартный
• Винт с шестигранной головкой, стандартный

A. L.A.M. стандарт был определен Ассоциацией лицензированных производителей автомобилей, Ранняя торговая группа. A.L.A.M. стандарт был позже заменен S.A.E. (Общество автомобильных инженеров) стандарт, но есть некоторые различия между ними.

Из этих шести, тремя основными стандартами были стандарты USS, SAE и винты с шестигранной головкой, и эти три чаще всего отмечались на гаечных ключах. Последнее соглашение часто обозначалось символом шестиугольника, за которым следовала буква «C» или «CAP».

Эти множественные стандарты означали, что некоторые отверстия под ключ могли быть отмечены тремя указания размеров. Например, гаечный ключ № 23 будет иметь маркировку «3/16 U.S.S.» для небольшого открытия, и «1/4 USS», «Шестигранная крышка 5/16» и «5/16 SAE». на большем конце. Кроме того, США размер иногда обозначался как «ОРЕХ».

Эта запутанная система множественных стандартов размера сохранялась примерно до 1927 года. когда от него отказались в пользу размера поперек квартиры.

Размеры плоских гаек, соответствующие размерам болтов в каждом стандарте, показано в Таблице 1 ниже. Данные для A.L.A.M. Стандарт, стандарт производителя и стандартный винт с шестигранной головкой были реконструированы из таблицы в каталоге Моссберга 1915 года.

Таблица 1: Размеры гаек для стандартов болтов

Поперек плоскости Размер гайки	Стандарт США	АЛАМ	С.А.Е.	Стандарт производителя Болты с шестигранной головкой	Шестигранная головка Винт с головкой под ключ	Шестигранная головка Цилиндрический винт
5/16	1/8	…	…	…	1/8	…
3/8	…	1/4	…	1/4	3/16	1/4
13/32	3/16	…	…	…	…	. ..
7/16	…	…	1/4	…	1/4	…
15/32	…	…	…	5/16	…	5/16
1/2	1/4	5/16	5/16	…	5/16	…
16 сентября	…	3/8	3/8	3/8	3/8	3/8
19/32	5/16	…	…	…	…	…
5/8	…	…	7/16	…	7/16	…
21/32	…	…	…	7/16	…	7/16
16/11	3/8	7/16	…	…	…	…
3/4	…	1/2	1/2	1/2	1/2	1/2
25/32	7/16	. ..	…	…	…	…
13/16	…	…	…	…	16 сентября	…
27/32	…	…	…	16 сентября	…	16 сентября
7/8	1/2	16 сентября	16 сентября	…	5/8	…
15/16	…	5/8	…	5/8	…	5/8
31/32	16 сентября	…	…	…	…	…
1 дюйм	…	16/11	16/11	…	3/4	…
1-1/16	5/8	…	3/4	…	…	…
1-1/8	…	3/4	…	3/4	7/8	3/4
1-1/4	3/4	7/8	7/8	. ..	1	…
1-3/8	…	…	…	…	1-1/8	…
1-7/16	7/8	…	1	…	…	…
1-5/8	1	…	1-1/8	…	…	…




Таблица спецификаций для стандартных отраслевых гаечных ключей

Одинарные гаечные ключи 1901 г. J.H. Каталог Williams

Рис. 1. Перечень каталога 1901 односторонних инженерных ключей Williams.

На рис. 1 показан список односторонних инженерных ключей стандарта США. как опубликовано на странице 11 каталога 10-го издания Уильямса 1901 года.

25 размеров охватывают диапазон отверстий от 5/16 до 5-3/8(!) дюймов.




Таблица спецификаций для стандартных отраслевых гаечных ключей

В таблице ниже приведены технические характеристики стандартных моделей гаечных ключей с двойным раскрытием. с номерами моделей Billings & Spencer 11xx. Размеры отверстий указаны в каждой из применимых систем размеров, вместе с номинальным фрезерованным отверстием и десятичным эквивалентом.

Таблица 2. Технические характеристики стандартных отраслевых ключей двойного открытия

Стандарт №	Счета №	США Размеры	Шестигранная крышка Размер	С.А.Е. Размеры	Фрезерованные Отверстия	Десятичный Эквивалент.
721	1100	1/8 —	1/8 — 3/16	…	5/16 — 3/8	0,313 — 0,375
21	1101	1/8 — 3/16	1/8 —	…	16.05 — 32.13	0,313 — 0,406
722	1102	1/8 —	1/8 — 1/4	— 1/4	5/16 — 7/16	0,313 — 0,438
22	1103	1/8 — 1/4	1/8 — 5/16	— 16. 05	5/16 — 1/2	0,313 — 0,500
723	1104	…	3/16 — 1/4	— 1/4	3/8 — 7/16	0,375 — 0,438
723А	1105	— 1/4	3/16 — 5/16	— 16.05	3/8 — 1/2	0,375 — 0,500
724	1106	…	5/16 — 3/8	— 3/8	3/8 — 9/16	0,375 — 0,563
23	1107	3/16 — 1/4	— 16.05	— 16.05	13/32 — 1/2	0,406 — 0,500
24	1108	3/16 — 5/16	…	…	32.13 — 32.19	0,406 — 0,594
725	1109	— 1/4	1/4 — 5/16	1/4 — 5/16	7/16 — 1/2	0,438 — 0,500
725А	1110	. ..	1/4 — 3/8	1/4 — 3/8	16.07 — 16.09	0,438 — 0,563
725Б	1111	1/4 —	5/16 — 3/8	5/16 — 3/8	1/2 — 9/16	0,500 — 0,563
25	1112	1/4 — 5/16	5/16 —	5/16 —	1/2 — 19/32	0,500 — 0,594
726	1113	1/4 —	5/16 — 7/16	5/16 — 7/16	1/2 — 5/8	0,500 — 0,625
26	1114	1/4 — 3/8	5/16 —	16.05 —	1/2 — 11/16	0,500 — 0,688
…	1115	— 1/4	5/16 — 1/2	5/16 — 1/2	1/2 — 3/4	0,500 — 0,750
727	1116	…	3/8 — 7/16	3/8 — 7/16	16 сентября — 8 мая	0,563 — 0,625
27С	1118X	— 3/8	3/8 —	3/8 —	16 сентября — 16 ноября	0,563 — 0,688
728	1117	. ..	3/8 — 1/2	3/8 — 1/2	9/16 — 3/4	0,563 — 0,750
27	1118	5/16 — 3/8	…	…	19/32 — 11/16	0,594 — 0,688
28	1119	5/16 — 7/16	…	…	19/32 — 25/32	0,594 — 0,781
…	1119X	— 3/8	16.07 —	16.07 —	5/8 — 11/16	0,625 — 0,688
729	1120	…	7/16 — 1/2	7/16 — 1/2	5/8 — 3/4	0,625 — 0,750
28С	1120X	— 16 июля	16.07 —	16.07 —	5/8 — 25/32	0,625 — 0,781
730	1121	…	16.07 — 16.09	16.07 —	5/8 — 13/16	0,625 — 0,813
730А	1122	— 1/2	7/16 — 5/8	16. 07 — 16.09	5/8 — 7/8	0,625 — 0,875
…	1123X	3/8 —	— 1/2	— 1/2	16.11 — 3/4	0,688 — 0,750
29	1123	3/8 — 7/16	…	…	16.11 — 32.25	0,688 — 0,781
30	1124	3/8 — 1/2	— 5/8	— 16 сентября	16.11 — 08.07	0,688 — 0,875
731	1125	…	1/2 — 9/16	1/2 —	3/4 — 13/16	0,750 — 0,813
731А	1126	— 1/2	1/2 — 5/8	1/2 — 9/16	3/4 — 7/8	0,750 — 0,875
31	1128	7/16 — 1/2	— 5/8	— 16 сентября	25/32 — 7/8	0,781 — 0,875
32	1129	16. 07 — 16.09	…	…	25/32 — 31/32	0,781 — 0,969
731Б	1130	— 1/2	16 сентября — 8 мая	— 16 сентября	13/16 — 7/8	0,813 — 0,875
732	1131	…	9/16 — 3/4	— 16 ноября	13/16 — 1	0,813 — 1,000
33	1132	1/2 — 9/16	5/8 —	9/16 —	7/8 — 31/32	0,875 — 0,969
733	1133	1/2 —	5/8 — 3/4	16 сентября — 16 ноября	7/8 — 1	0,875 — 1,000
34	1134	1/2 — 5/8	5/8 —	9/16 — 3/4	7/8 — 1-1/16	0,875 — 1,063
734	1135	1/2 —	5/8 — 7/8	9/16 —	7/8 — 1-1/8	0,875 — 1,125
33С	1132X	. ..	— 3/4	5/8 — 11/16	15/16 — 1	0,938 — 1,000
35	1136	16 сентября — 8 мая	…	— 3/4	31/32 — 1-1/16	0,969 — 1,063
36	1137	9/16 — 3/4	— 1	— 7/8	31/32 — 1-1/4	0,969 — 1,250
735	1138	…	3/4 — 7/8	16.11 —	1 — 1-1/8	1.000 — 1.125
736	1139	— 3/4	3/4 — 1	16.11 — 08.07	1 — 1-1/4	1.000 — 1.250
37	1140	5/8 — 3/4	— 1	3/4 — 7/8	1-1/16 — 1-1/4	1,063 — 1,250
38	1141	5/8 — 7/8	…	3/4 — 1	1-1/16 — 1-7/16	1,063 — 1,438
737	1140X	— 3/4	7/8 — 1	— 7/8	1-1/8 — 1-1/4	1,125 — 1,250
739	1145	3/4 —	1 — 1-1/8	7/8 —	1-1/4 — 1-3/8	1,250 — 1,375
39	1146	3/4 — 7/8	1 —	7/8 — 1	1-1/4 — 1-7/16	1,250 — 1,438
40	1148	3/4 — 1	1 —	7/8 — 1-1/8	1-1/4 — 1-5/8	1,250 — 1,625
41	1150	7/8 — 1	. ..	1 — 1-1/8	1-7/16 — 1-5/8	1,438 — 1,625
42	1151	7/8 — 1-1/8	…	1 — 1-1/4	1-7/16 — 1-13/16	1,438 — 1,813
43	1153	1 — 1-1/8	…	1-1/8 — 1-1/4	1-5/8 — 1-13/16	1,625 — 1,813
44	1154	1 — 1-1/4	…	1-1/8 — 1-3/8	1-5/8 — 2	1,625 — 2,000
45	1155	1-1/8 — 1-1/4	…	1-1/4 — 1-3/8	1-13/16 -2	1.813 — 2.000
46	1156	1-1/8 — 1-3/8	…	1-1/4 — 1-1/2	1-13/16 — 2-3/16	1,813 — 2,188
47	1157	1-1/4 — 1-3/8	…	1-3/8 — 1-1/2	2 — 2-3/16	2. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
