Размеры грузовых лифтов: Размеры пассажирских и грузовых лифтов для жилых домов — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

Размеры пассажирских и грузовых лифтов для жилых домов

Пассажирские и грузовые лифты, устанавливаемые в жилых домах, должны соответствовать требованиям государственных и межгосударственных стандартов. Основными документами, которые регламентируют параметры и размеры данного оборудования, являются ГОСТ 5746-2015 и ГОСТ 8823-2018. Эти стандарты распространяются на лифты для зданий и сооружений различного назначения. В частности, они могут использоваться при установке оборудования в уже существующих объектах. ГОСТы не применяются для лифтов, скорость которых превышает 6 м/с. Основные параметры и габариты оборудования могут отличаться от значений, указанных в стандартах. При этом необходимо соблюдать требования безопасности, изложенные в техническом регламенте.

ГОСТы стандартизируют следующие внутренние размеры кабины, машинного помещения и лифтовой шахты:

Ширина кабины. Представляет собой расстояние по горизонтали между боковыми стенами кабины, измеренное параллельно передней стенке. Декоративно-защитные панели и поручни входят в данный размер

Глубина кабины. Представляет собой расстояние по горизонтали между передней и задней стенами кабины, измеренное перпендикулярно ширине. Декоративно-защитные панели и поручни входят в данный размер
Высота кабины. Вертикальное расстояние между полом и потолком, включая устройства освещения и декоративные фальшпотолки
Ширина дверного проема. Представляет собой ширину входа в свету, которая измеряется при открытых дверях шахты и кабины
Высота дверного проема. Представляет собой высоту входа в свету, которая измеряется при открытых дверях шахты и кабины
Ширина и глубина шахты. Определяются аналогично ширине и глубине кабины
Высота шахты от верхней этажной площадки. Это расстояние по вертикали от пола верхней площадки до нижней поверхности перекрытия
Глубина приямка. Это расстояние по вертикали от пола нижней площадки до пола шахты

Ниже в таблице приведены стандартные значения максимальной полезной площади кабины пассажирских лифтов категории А в зависимости от номинальной грузоподъемности:

Грузоподъемность, кг	Полезная площадь кабины, м²
100	0,37
300	0,9
400	1,17
600	1,6
750	1,9
900	2,2
1000	2,4
1200	2,8
1350	3,1
1500	3,4
2000	4,2
2500	5

Размеры дверного проема должны обеспечивать безопасный вход/выход пассажиров. Минимальная высота проема составляет 2000 мм. Ширина дверного проема в пассажирских лифтах, предназначенных для эксплуатации маломобильными группами населения или пожарными во время пожара, не должна быть меньше 800 мм.

Чаще всего в жилых домах устанавливаются стандартные лифты с глубиной кабины 950 мм (рассчитаны на 5 человек), 1400 мм (рассчитаны на 8 человек), 2100 мм (рассчитаны на 13 человек).

Внутренние размеры лифтовой шахты должны обеспечивать безопасное размещение и эксплуатацию оборудования, а также безопасность обслуживающего персонала при проведении профилактических, сервисных или ремонтных работ.

Габариты грузовых лифтов

Ширина, глубина и высота кабин грузовых лифтов подбираются исходя из размеров грузов, для подъема которых они предназначены, а также механических средств, используемых для перемещения и загрузки данных грузов. Расстояние от пола до настоящего или декоративного потолка должно быть не менее 2000 мм для оборудования, в которое возможен вход людей. Стандартная ширина кабины грузового лифта для жилых домов составляет от 1580 до 2580 мм.

Размеры лифта

Размеры лифта в жилых домах разные. Почему в одних домах лифт крошечный, а в других большой? Как застройщики решают этот вопрос, и чем при этом руководствуются? Конечно же, для элитного жилья вопрос размера лифта обуславливается не столько стандартами, сколько комфортом. Но, если мы говорим о среднестатистических домах и массовой застройке, сколько должно быть лифтов и какого размера? Все это регламентировано и имеет свои стандарты. Сейчас важным становится наличие в доме грузового лифта и пассажирского.

Грузовые немного больше — чтобы мог вместится, например, диван, пассажирские лифты меньше. Все размеры пассажирских лифтов регламентируются действующими стандартами и требованиями: параметры и размеры лифта прописаны в международном стандарте ИСО 4190-1-99 название которого «Установка пассажирских и служебных лифтов. Лифты классов I, II, III и VI». Если говорить о появлении лифта в доме, как необходимого элемента перемещения с этажа на этаж, например, как в многоэтажных домах, то без лифта спуски и подъемы для некоторых людей становятся просто невозможными. И речь не только об инвалидах — это и мамы с колясками, и пожилые люди. Так что лифт — это просто один из важнейших элементов в доме.

Стандарты для размеров лифта.

Размеры лифта — это не просто решили и сделали, что в голову придет. Прежде всего, это четкие стандарты, которые регламентируют габариты лифта. Гост ГОСТ 5746-2003 — название «Лифты пассажирские» — оговаривает основные параметры и размеры. Цель этого ГОСТа — создать благоприятные условия для пассажиров, для людей с ограниченными возможностями, для обеспечения перевозки лежачих больных на носилках, каталках и других средствах; расширения ряда грузоподъемностей и скоростей пассажирских лифтов для зданий большой заселенности и этажности с интенсивными пассажиропотоками; уменьшения объемов, занимаемых лифтами в зданиях, за счет сокращения размеров шахт.

Для того чтобы рассчитать размеры лифта в жилом доме, нужно учитывать некоторые параметры . Множество таблиц с расчетами в ГОСТе дают возможность рассчитать размеры в зависимости от конкретных задач при строительстве здания. Такой параметр , как грузоподъемность пассажирских лифтов, может быть 320, 630, 800, 1000, 1275, 1600, 1800, 2000, 2500 кг. В зависимости от назначения здания грузоподъемность разная: для жилых своя, у общественных и промышленных сооружений — другая. А есть еще здания большой этажности и (или) заселенности, с интенсивными пассажиропотоками, лечебно-профилактические учреждения… И везде лифты разной грузоподъемности. Также учитываются такие параметры, как скорости лифта и этажность здания. Учитывают высоту дверного проема, кабины, приямка, шахты — в зависимости от этажности, назначения здания и скорости. Все не просто, а скорее сложно, и самое главное — ответственно.

Это тот случай, когда точно «не уверен не берись», а лучше обратись к специалистам за качественной консультацией.

Какие ещё бывают тонкости при проектировании лифтов.

В нашей статье рассказано далеко не о всех нюансах, которые нужно учитывать при проектировании. К примеру, размеры пассажирского лифта в частном доме должны закладываться еще на этапах проектирования здания. Для этого не обязательно сразу придумывать производителя и знать конкретную модель — каждый производитель знает стандарты лифта, и при разработке моделей, исходит из этих стандартов. Как определить размеры пассажирского лифта ,которые необходимо учитывать в проекте, и какое место нужно заложить на комфортный монтаж и последующую эксплуатацию? Если в Вашем доме планируется две- три остановки лифта, то для него нужно оставить минимально ширину — около полутора метров и глубину — около метра семидесяти сантиметров. Если в Вашем доме планируется около пяти остановок, то ширина должна составлять уже более полутора метров, а глубину лучше закладывать метра два. Также необходимо заложить площадь на чердаке дома: она должна быть высотой не менее двух с половиной метров, а приямок в подвале около тридцати сантиметров. При проектировании нужно обратить внимание и на то, что лифт лучше устанавливать внутри дома в связи российскими погодными условиями. Когда мы говорим о замене старого лифта на новый, мы понимаем, что есть определенные размеры, обусловленные уже готовой шахтой лифта.

ЛИФТЫ. Технические условия | Архитектура и Проектирование

Пассажирские и грузовые лифты. Лифтовая шахта. Входной проём в лифтовой шахте. Кабина. Управление. Машинное помещение. Пример расчёта производительности лифта. Грузоподъёмность и размеры пассажирских лифтов. Грузоподъёмность и размеры грузовых лифтов с канатным приводом. График для определения площади кабины грузовых лифтов. Соотношение площади лифта и грузоподъёмности.

Пассажирские и грузовые лифты:

1. Пассажирские лифты предназначены для перевозки людей или людей и грузов.

2. Грузовые лифты предназначены для перевозки грузов и персонала, участвующего в их транспортировке. При наличии постоянного лифтера в грузовом лифте можно перевозить людей.

Лифтовая шахта

Глубина приямка должна быть ≥ 1200 мм, расстояние от низшей точки кабины до упоров ≥ 500 мм. Размеры шахты зависят от грузоподъемности, привода и скорости лифта. Расстояние от верха кабины в наивысшем положении до верха шахты ≥ 1200 мм.

Лифты, расположенные рядом, следует разделять перегородкой или металлической сеткой. В одной шахте должно быть не более трёх лифтов.

Здания до 5 (8) этажей могут иметь лифты, расположенные в лестничной клетке без специальной шахты. При большем числе этажей должен быть отдельный грузовой и санитарный лифт. Шахта лифта должна иметь вентиляцию, площадь вентиляционных отверстий (вытяжка дыма) не менее 0,1 м2.

Стенки шахты должны быть плоскими и гладкими. Выступающие элементы (кронштейны, балки) и углубления не должны превышать 5 мм. Пол, потолок и стены шахты следует выполнять из невозгораемых материалов. Стандартные шахты собираются из сборных элементов, скрепленных между собой.

Входной проём в лифтовой шахте

Высота входного проёма должна быть ≥ 1,8 м (обычно 2 м). Двери шахты выполняют по DIN 18090 — 18092. В двери шахты предусматривают смотровые отверстия общей площадью ≥ 150 см2. Если отверстие превышает 100 см2, то возможно его членение на участки шириной от 6 до 15 см. Стекло толщиной ≥ 6 мм должно иметь прочное крепление.

Кабина

Кабина и противовес скользят или катятся по направляющим. Высота кабины в свету ≥ 2м. Двери не должны выступать из плоскости кабины. Кабина должна иметь прочные стенки. Размеры кабин см. DIN 15306, 18024, 18025.

Управление

При небольшом пассажиропотоке — индивидуальное кнопочное управление; при большом пассажиропотоке — программное управление различных типов (сразу нажимаются несколько кнопок и лифт останавливается в нужных местах по мере подъёма).

Машинное помещение

Силовая установка и относящиеся к ней устройства должны находиться в Сухом и вентилируемом отдельном помещении, защищённом от атмосферных воздействий. Машинное помещение должно отделяться от соседних помещений огнестойкими перегородками и иметь отдельную лестницу или стремянку. Двери высотой ≥ 1,8 м огнестойкие, открывающиеся наружу. Ширина подходов и проходов в машинном отделении ≥ 0,5 м, в местах обслуживания ≥ 0,7 м.

В канатных лифтах машинное помещение располагают непосредственно над шахтой. Иное расположение допускается только в исключительных случаях.

Пример расчёта производительности лифта: конторское 12-этажное здание на 360 человек. Время эвакуации принято 20 мин. Требуемая производительность лифта равна 360 / 20 = 18 чел./мин.

Направляющие кабины и противовеса должны быть подсоединены к системе молниезащиты. Кабины пассажирских лифтов должны оборудоваться аварийным вызовом.

1. Вертикальный продольный (слева), поперечный (справа) разрезы лифтовой шахты.

Таблица 1:

Площадь пола кабины, м2	Минимальная грузоподъёмность, кг	Число людей
до 0,45	150	2
более 0,45 до 0,65	225	3
………. 0,65 .. 0,85	300	4
………. 0,85 .. 1,05	375	5
………. 1,05 .. 1,25	450	6
………. 1,25 .. 1,43	525	7
………. 1,43 .. 1,60	600	8
. ……… 1,60 .. 1,78	675	9
………. 1,78 .. 1,95	750	10
………. 1,95 .. 2,10	825	11
………. 2,10 .. 2,25	900	12
………. 2,25 .. 2,40	975	13
………. 2,40 .. 2,55	1050	14
………. 2,55 .. 2,68	1125	15
………. 2,68 .. 2,80	1200	16
………. 2,80 .. 2,94	1275	17
………. 2,94 .. 3,08	1350	18
………. 3,08 .. 3,20	1425	19
………. 3,20 .. 3,34	1500	20
………. 3,34 .. 3,47	1575	21
………. 3,47 .. 3,60	1650	22
………. 3,60 .. 3,72	1725	23
………. 3,72 .. 3,85	1800	24
………. 3,85 .. 3,98	1875	25
………. 3,98 .. 4,10	1950	26
………. 4,10 .. 4,35	2025	27
………. 4,35 .. 4,50	2175	29
………. 4,50 .. 4,65	2250	30

Далее на каждый 1 м2 площади кабины можно увеличивать грузоподъёмность минимум на 500 кг.

Таблица 2. Грузоподъёмность и размеры пассажирских лифтов (рис. 2, 3, 5):

Число людей	4	6	8	14	16	25
Ширина шахты ШШ	1500	1600	1600	1600	2000	2500
Ширина шахты ШШ	1500	1600	1600	1600	2500	3000
Глубина шахты ГШ	1500	1600	2100	2600	2500	3000
Ширина кабины ШК	1000	1100	1100	1100	1600	2000
Глубина кабины ГК	800	1050	1400	2100	1800	2000
Ширина / высота дверей	800 / 200				По данным поставщика
Форма двери	Двустворчатая раздвижная дверь				Двух- или четырёхстворчатая дверь
Скорость	0,6 — 1 м/с не менее				1 м/с
Высота подъёма	макс. 60 м				до 250 м

Таблица 3. Грузоподъёмность и размеры грузовых лифтов с канатным приводом (рис 1, 4):

Грузоподъёмность, кг.	1000	1250	1600	2000	3000	4000	5000
Ширина шахты ШШ	ШК + 720 / 770		ШК + 750 / 800	ШК + 830 / 880	ШК + 950	ШК + 1040
Глубина шахты без оборудования ГШ	ГК + 155 / 170
Глубина шахты с оборудованием ГШ	ГК + 80 / 110
Ширина дверей ШД	ШД = ширине кабины
	1300 — 1400	1300 — 1600	1300 — 2000	1500 — 2500	1700 — 2600	1700 — 3000
Высота дверей ВД	ВД = высоте кабины = 2000 / 2250 / 2500
Форма дверей	Одно- полуторастворчатые, поворотные или телескопические				Двустворчатые, поворотные или телескопические
Скорость	0,5 или 0,8 м/с				0,5 м/с
Высота подъёма	Макс. 30 м.

1. График для определения площади кабины грузовых лифтов по табл. 2 и рис. 2 — 4, градация 10 см.

2. Пассажирский лифт с машинным помещением, расположенным над ним.

3. Группа пассажирских лифтов с машинным помещением, расположенным над ними.

4. Грузовой лифт и машинное помещение.

5. Пассажирский лифт с перегородкой для перевозки мебели и больных на носилках. Машинное помещение над лифтом.

ГОСТ 8823-85 Лифты электрические грузовые. Основные параметры и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ

Основные параметры и размеры

ГОСТ 8823-85

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ

Основные параметры и размеры

Electric goods lifts. Basic parameters
and dimensions

ГОСТ
8823-85

(CT СЭВ 4326-83)

Дата введения 01.01.86

1. Настоящий стандарт распространяется на электрические грузовые лифты общего назначения (далее — лифты): обычные, с монорельсом, выжимные и тротуарные, устанавливаемые в общественных зданиях и зданиях промышленных предприятий.

Лифты с наружной кнопочной простой системой управления предназначены для подъема и спуска только грузов. Лифты с внутренней кнопочной простой системой управления (лифты для работы с проводником) и лифты со смешанной простой системой управления предназначены для подъема и спуска разновременно грузов и пассажиров.

Примечание. Лица, сопровождающие груз, не являются пассажирами.

Стандарт соответствует CT СЭВ 4326-83 в части, указанной в приложении 1, и международному стандарту ИСО 4190/2 в части грузоподъемности, номинальной скорости, размеров кабины, ширины дверей кабины и шахты.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в приложении 2.

2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011 .

3. Основные параметры лифтов должны соответствовать указанным в табл. 1.

4. Лифты обычные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты грузоподъемностью 5000 кг допускается изготавливать до 01.01.94.

Таблица 1

Вид лифта	Грузоподъемность, кг	Номинальная скорость, м/с	Высота подъема, м, не более	Число остановок, не более	Питающая электрическая сеть
Обычный	400 *	0,4; 0,63; 1,0	75	20	Род тока: переменный, трехфазный Номинальная частота, Гц: 50; 60 . Номинальное напряжение, В: — при частоте 50 Гц: 220, 240 , 380, 415 ** ; — при частоте 60 Гц: 220, 230, 240, 254, 380, 400, 415, 440
	500	0,5
	630	0,4; 0,63; 1,0
	1000	0,4; 0,5; 0,63 * ; 1,0
	1600	0,4; 0,63 *	45	14
	2000	0,4; 0,5; 0,63 *
	2500	0,25 * ; 0,4
	3200	0,5
	4000; 5000; 6300	0,25
С монорельсом	1000	0,4; 0,5	45	12	Род тока: переменный, трехфазный Номинальная частота, Гц: 50; 60 Номинальное напряжение, В: — при частоте 50 Гц: 220, 240 , 380, 415 ** ; - при частоте 60 Гц: 220, 230, 240, 254, 380, 400, 415, 440
	2000	0,5
	2500	0,4
	3200	0,5
Выжимной	500	0,5	25	8
	630	0,4
	1000	0,4; 0,5
	1600	0,4
	2000	0,4; 0,5
	2500	0,4
	3200	0,5
Тротуарный	500	0,18	6,5	3
Тротуарный	630	0,2	6,5	3

*Лифты изготавливают по согласованию с изготовителем.

**Для лифтов, поставляемых на экспорт. Изготовление — по согласованию с изготовителем.

Лифты выжимные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с допускается изготавливать до 01.01.94.

Лифты с монорельсом грузоподъемностью 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты тротуарные грузоподъемностью 500 кг допускается изготавливать до 01.01.94.

5. Отклонение рабочей скорости лифта не должно превышать ±15 % значения номинальной скорости, указанной в табл. 1.

6. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2 .

7. Основные размеры (внутренние) кабин, шахт и машинных помещений лифтов обычных, с монорельсом и выжимных должны соответствовать указанным в табл. 3, 4 и на черт. 1, 2.

Основные размеры (внутренние) платформы, шахты и машинного помещения лифтов тротуарных должны соответствовать указанным в табл. 5 и на черт. 3, 4.

Чертежи не определяют конструкцию лифтов и их основных частей, расположение машинного помещения (в плане) относительно шахты, расположение входной двери в машинное помещение.

8. Разность диагоналей шахты в плане не должна быть более 25 мм.

9. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3- 5.

10. Кабины лифтов с монорельсом должны иметь детали крепления подвесного пути (монорельс и т.п.).

Привалочная плоскость этих деталей должна быть расположена от пола кабины на расстоянии ( h -65)±10 мм ( h — высота кабины, указанная в табл. 3 и 4).

Кабина лифта с монорельсом должна воспринимать усилие от встроенного в ней подвесного пути с сосредоточенной нагрузкой 500 кг на каждый метр этого пути. При этом суммарная нагрузка на кабину от подвесного пути, деталей его крепления к кабине, грузоподъемных средств и приспособлений, а также подвешенных на них грузов и грузов, размещенных на полу кабины, не должны превышать грузоподъемность лифта.

Примечание. Подвесной путь, детали его крепления к кабине, грузоподъемные средства и приспособления в объем поставки лифта не входят.

Таблица 2

Конструктивный признак основной части лифта		Конструктивное исполнение основной части лифта
Конструктивный признак основной части лифта		обычного	выжимного	с монорельсом	тротуарного
Вид кабины (платформы*)		Непроходная или проходная			Проходная
Конструкция дверей	кабины (платформы)	Горизонтально-раздвижная			Без дверей
Конструкция дверей	шахты	Распашная двухстворчатая
Вид привода дверей	кабины	Ручной			Платформа дверей не имеет
Вид привода дверей	шахты	Ручной
Расположение противовеса относительно кабины		Сбоку			Без противовеса
Вид шахты		Глухая
Расположение машинного помещения относительно шахты		Вверху над шахтой	Сбоку шахты**	Вверху над шахтой	Внизу сбоку шахты
Вид системы управления		Внутренняя кнопочная простая с сигнальным вызовом кабины с каждой погрузочной площадки (для работы с проводником)			Наружная кнопочная простая (для работы без проводника) с управлением с площадки расположения крышки люка шахты с сигнальным вызовом платформы с нижерасположенных погрузочных площадок
		Наружная кнопочная простая (для работы без проводника) с управлением: с основной погрузочной площадки с сигнальным вызовом кабины с любой погрузочной площадки; со всех погрузочных площадок
		Смешанная простая*** с управлением из кабины и погрузочных площадок (вызывные аппараты) для лифтов, у которых величина полезной площади пола кабины не больше установленной СТ СЭВ 2071 для соответствующей грузоподъемности		—

*У тротуарного лифта.

**Машинное помещение может быть расположено по всей высоте шахты в любом месте при условии расположения его чистого пола не выше отметки пола верхней погрузочной площадки.

Допускается расположение пола машинного помещения ниже уровня нижней остановки.

***Для лифтов, отмеченных в табл. 3 знаком «*».

Таблица 3

Размеры в мм

Грузоподъемность, кг	Номинальная скорость, м/с	Кабина							Шахта												Машинное помещение			Расстояние от боковой стены шахты до оси кабины i ±10
		Ширина b +10	Глубина l ±10	Высота h +10	Двери кабины (размеры проема)				Ширина b₁ +30	Глубина l₁ +30	Двери шахты (размеры проема)				Высота строительного проема для установки дверей шахты h₅	Разность отметок погрузочных площадок на			Высота шахты от верхней погрузочной площадки h₈, не менее	Глубина приямка h₉ +25	Ширина b₄	Глубина l₄	Высота h₄
					Ширина b₂ +15		Высота h₂ +10				Ширина b₃ -10	Высота h₃ -10			Высота строительного проема для установки дверей шахты h₅	одной стороне шахты h₆	противоположных сторонах шахты h₇, 0 мм или не менее				Ширина b₄	Глубина l₄	Высота h₄
					Ширина b₂ +15		Высота h₂ +10				Ширина b₃ -10	Высота h₃ -10			не менее		противоположных сторонах шахты h₇, 0 мм или не менее				не менее
Лифты обычные
400	0,4	1100	1400	2200	1100		2200		2000**	1750**	1100	2200			2450	2600	1200		3600	1300	3400	2800	2750	1050
	0,63															2600	1500		3600	1300
	1,0															2700	2700		3700	1400
630	0,4	1100*	1400*													2600	1200		3600	1300
	0,63															2600	1500		3600	1300
	1,0															2700	2700		3700	1400
	0,4	1300	1750		1300				2250**	2100**	1300					2600	1200		3600	1300	3650	3150		1150
	0,63															2600	1500		3600	1300
	1,0															2700	2700		3700	1400
1000	0,4	1300*	1750*													2600	1200		3600	1300
	0,63															2600	1500		3600	1300
	1,0															2700	2700		3800	1400
	0,4	1500	2250		1500				2600**	2600**	1500					2600	1200		3600	1300	4000	3850		1350
	0,63															2600	1500		3600	1300
	1,0															2700	2700		3800	1400
1600	0,4	1500*	2250*						2600	2600						2600	1200		3600	1400			3450
	0,63	1500*	2250*							2600							1500
	0,4	1500	2700							3050							1200					4300
	0,63	1500	2700														1500
2000	0,4	1300*	2700*														1200
	0,63	1300*	2700*														1500
	0,4	1700	2850		1700				2850*	3200**	1700						1200				4250	4450		1450
	0,63	1700	2850														1500
2500	025; 6,4	1700*	2850*														1200
2500	025; 6,4	2300	3150		2300				3700	3500	2300						1200				5100	4750		1850
4000	0,25	2300*	3150*	2200***	2300			2200	3700	3500	2300	2200		2450		2600	1200		3800	1400	5100	4950	3450	1850
		2300*	3150*	2600	2300			2600	3700	3500	2300	2600		2850		3000			4200		5100	4950		1850
		2500	4050	2200***	2500			2200	4000**	4400**	2500	2200		2450		2600			3800		5400	5850		2000
		2500	4050	2600				2600				2600		2850		3000			4200
6300		2500*	4050*	2200***				2200				2200		2450		2600			3800
6300		2500*	4050*	2600				2600				2600		2850		3000			4200
Лифты с монорельсом
1000	0,4	1500	2250	2700	1500	2700			2600**	2600**	1500	2700	2950			3100		1200	4300	1300	4000	3850	2750	1350
2500		2300	3150	3700	2300	3700			3700	3500	2300	3700	3950			4100			5300	1400	5100	4750	3450	1850
2500		2300	3150	2700	2300	2700			3700	3500	2300	2700	2950			3100			4300	1400	5100	4750	3450	1850
Лифты выжимные
630	0,4	1100*	1400*	2200	1100	2200			2100**	1750**	1100	2200	2450			2600		1200	3600	1500	3000	2500	2400	1150
630		1300	1750		1300				2350	2100	1300									1500	3000			1250
1000		1300*	1750*		1300				2450	2100	1300									1600	3300			1350
1000		1500	2250		1500				2700**	2600**	1500									1600	3300	2700		1450
1600		1500*	2250*							2600**										1700	3700	2700	2750
1600		1500	2700							3050												3000
2000		1500*	2700*							3050												3000
2000		1700	2850		1700				2950**	3200**	1700											3150		1550
2500		1700*	2850*		1700				2950**	3200**	1700									1800		3150		1550
2500		2300	3150		2300				3700	3500	2300									1800		3450		1850

* Размеры кабин с полезной площадью пола не более установленной «Правилами устройства и безопасной эксплуатации лифтов», утвержденными Госгортехнадзором 11. 02.92 (далее — ПУБЭЛ Госгортехнадзора). Лифты с указанными размерами кабины и смешанной системой управления, соответствующие ПУБЭЛ Госгортехнадзора, допускается использовать в качестве пассажирских.

** Размеры шахт, которые обеспечиваются типовыми конструкциями шахт лифтов из сборных железобетонных элементов, поставляемыми подрядными строительными организациями.

*** Лифты изготавливают по согласованию с изготовителем.

Примечания:

1. Глубина l указана для проходной кабины. Глубина непроходной кабины меньше проходной до 50 мм.

2. Размер b₃ — расстояние между створками дверей, открытыми на 90°, или размер ширины проема портальной части двери, если он меньше расстояния между створками.

Лифты обычные и с монорельсом

Черт. 1

Лифт выжимной

Черт. 2

Таблица 4

Размеры в мм

Грузоподъемность, кг	Номинальная скорость, м/с			Кабина												Шахта																					Машинное помещение				Расстояние от боковой стены шахты до оси кабины i ±10
				Ширина b +10		Глубина l ±10		Высота h +10				Двери кабины (размеры проема)				Ширина b₁ +30		Глубина l₁ +30			Двери шахты (размеры проема)					Высота строительного проема для установки дверей шахты h₅	Разность отметок погрузочных площадок на					Высота шахты от верхней погрузочной площадки h₈, не менее		Глубина приямка h₉ +25			Ширина b₄	Глубина l₄		Высота h₄
												Ширина b₂ не менее			Высота h₂ +10						Ширина b₃ -10			Высота h₃ -10		Высота строительного проема для установки дверей шахты h₅	одной стороне шахты h₆		противоположных сторонах шахты h₇, 0 мм или не менее								Ширина b₄	Глубина l₄		Высота h₄
												Ширина b₂ не менее			Высота h₂ +10						Ширина b₃ -10			Высота h₃ -10		не менее			противоположных сторонах шахты h₇, 0 мм или не менее								не менее
Лифты обычные
500			0,5	1000		1500		2000		850			2000				1600	1700	850			2000			2250			2600	1200			3300		1250			2750		2700	2750	900
500				1500		2000		2000		1250			2000				2100	2200	1250			2000			2250							3300					3150				1150
1000				1400		2000		2200		1250			2200				2100	2200	1250			2200			2450							3600					3150				1150
1000				1900		2500				1650							2600	2700	1650																		3550		2900		1400
2000						2500											2750	2700																					2900	3450	1550
2000						3000												3200																					3200
3200						3000												3200																					3200
3200				2400		3500				2050							3250	3700	2050																		3850		3700		1800
5000			0,25	2900		4000		2400		2450			2400				3750	4200	2450			2400			2650							4000					4150		4200		2050
Лифты выжимные
500			0,5	1000		1500		2000		850			2000				1700	1700	850			2000			2250			2600	1200		3100		1450				3000		2500	2400	975
500				1500		2000		2000		1250			2000				2200	2200	1250			2000			2250						3100		1450				3000		2500	2400	1225
1000				1400		2000		2200		1250			2200				2250	2200	1250			2200			2450						3300		1550				3300		2700	2400	1275
1000				1900		2500				1650							2750	2700	1650												3300		1550				3300			2400	1525
2000						2500											2850	2700													3400		1650				3700			2750	1625
3200						3000											2850	3200													3400		1750				3700		3200	2750	1625
Лифты с монорельсом
1000		0,5			1900		2500		2700		1650			2700			2600	2700		1650			2700		2950			3100	1200	4300					1250	3800			2900	2750	1400
1000									3700					3700			2600						3700		3950			4100		5300										2750	1400
2000									2700					2700			2750						2700		2950			3100		4300										3450	1550
									3700					3700									3700		3950			4100		5300
							3000		2700					2700				3200					2700		2950			3100		4300									3200
							3000		3700					3700				3200					3700		3950			4100		5300									3200
3200					2400		3500		2700		2050			2700			3250	3700		2050			2700		2950			3100		4300						4300			3700		1800
3200					2400		3500		3700		2050			3700			3250	3700		2050			3700		3950			4100		5300						4300			3700		1800

Примечания:

1. Глубина l указана для проходной кабины. Глубина непроходной кабины меньше проходной до 50 мм.

3. Машинное помещение с демонтажным люком должно иметь размеры, указанные в Альбоме (см. п. 12).

Таблица 5

Размеры в мм

Наименование основных частей лифта			Номинальные размеры лифтов грузоподъемностью, кг		Пред. откл.
Наименование основных частей лифта			500	630	Пред. откл.
Платформа	Ширина b		1000	1100	+10
	Глубина l		1500	1400	±10
	Высота (в верхней точке дуги) h		2000	2000	±20
Шахта	Ширина b ₁		1500	1600	+30
	Глубина l ₁		1600	1500	+30
	Двери шахты (размеры проема)	Ширина b ₂	850	1100	-10
	Двери шахты (размеры проема)	Высота h ₂	2000	2000	+10
	Приямок	Ширина b ₃	1860	2000	+20
		Глубина l ₃	1600	1500	+30
		Глубина h ₃	1250* или 1550**	1000* или 2000**	+25
	Расстояние от боковой стены шахты до продольной оси кабины (до оси шахтных дверей) i		750	800	±10
	Расстояние от погрузочной площадки с крышкой люка до первой нижележащей погрузочной площадки h ₁ , не менее		2600	2600	—
Машинное помещение	Ширина b ₄ , не менее		2440	2500	—
	Глубина l ₄ , не менее		1600	1900
	Высота h ₄ , не менее		1850	2200

* Для лифта с подъемом платформы до уровня крышки люка.

** Для лифта с подъемом платформы выше уровня крышки люка.

11. У тротуарных лифтов с подъемом платформы выше уровня крышки люка высоту h₅ третьей остановки назначают при заказе лифта и устанавливают:

200-1400 мм — для лифтов со скоростью 0,2 м/с;

400-1000 мм « « 0,18 м/с.

Лифты со скоростью 0,2 м/с должны иметь возможность опускания платформы до уровня крышки люка с остановками на любом уровне при управлении с кнопочного поста, расположенного на верхней погрузочной площадке.

12. Строительная часть проектов лифтов должна соответствовать требованиям Альбома заданий на проектирование строительной части лифтовых установок, утвержденного Всесоюзным объединением «Союзлифтмаш» Минстройдормаша.

Лифт тротуарный с подъемом платформы до уровня крышки люка

Черт. 3

Лифт тротуарный с подъемом платформы выше уровня крышки люка

Черт. 4

Справочное

Таблица 1 ГОСТ 8823-85

Грузоподъемность лифтов соответствует указанной в табл. 2 СТ СЭВ 4326-83.

Номинальная скорость движения кабины лифта соответствует указанной в табл. 2 СТ СЭВ 4326-83.

Таблицы 3 и 4 ГОСТ 8823-85

Внутренние размеры кабины (ширина, глубина, высота) соответствуют указанным в табл. 2 СТ СЭВ 4326-83.

Размеры проемов дверей кабины и шахты соответствуют указанным в табл. 2 СТ СЭВ 4326-83.

Справочное

Лифт грузовой обычный — грузовой лифт, кабина которого подвешена за ее верхнюю часть.

Лифт грузовой с монорельсом — грузовой обычный лифт, в кабине которого предусмотрена возможность крепления подвесного пути (монорельса и т. п.).

Лифт грузовой выжимной — грузовой лифт, подъем кабины которого производится силой, действующей на нее снизу.

Лифт грузовой тротуарный — грузовой выжимной лифт, кабина которого выходит из шахты.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством строительного и коммунального машиностроения

РАЗРАБОТЧИКИ

Е.А. Нефедов (руководитель темы), Л.И. Вайсбурд, В.М. Волков, Е.В. Эмме

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 21 июня 1985 г. № 93

3. ВЗАМЕН ГОСТ 8823-67, ГОСТ 9322-67, ГОСТ 13415-67, ГОСТ 13416-67

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 22011-95	2
ИСО 4190-2-82	1
СТ СЭВ 2071-79	6

5. ПЕРЕИЗДАНИЕ

Грузовые лифты | Цена на грузовые лифты в Москве и по всей России

Грузовой лифт является прекрасным техническим средством, осуществляющим подъем различных грузов на нужный этаж. Благодаря индивидуальности и разнообразным модификациям, грузовые лифты широко используются на предприятиях, в торговых центрах, гостиницах и ресторанах.

Современные грузовые лифты, благодаря применению высокотехнологичных комплектующих, отличаются от предыдущего поколения бесшумной работой, точностью остановок, низким уровнем энергопотребления. Грузовые лифты различают по грузоподъемности, скорости передвижения, способу монтажа в шахте и другим конструкционным отличиями.

Главными характеристики, которыми обладают грузовые лифты Kleemann, считается долгий срок службы, простота ремонта, надежность, безопасность, устойчивость к износу, техническая простота установки. Грузовые лифты бывают следующих видов:

Отделка грузовых лифтов

Особенностями грузовых лифтов являются усиленная конструкция, использование износостойких материалов на элементах интерьера кабины и увеличенное пространство кабины лифта. Этот тип подъемников должен быть простым и надежным, что является одним из важнейших положительных качеств при эксплуатации.

В кабине грузового лифта предусмотрена установка резиновых бамперов, которые в соответствии с требованиями могут устанавливаться на разной высоте от пола по высоте используемых тележек для перевозки грузов. Отделка лифтовых стен выполнена из высокопрочных материалов с антивандальным покрытием (покраска, тиснение). Пол покрыт износостойким резиновым или металлическим покрытием

Помимо обычной кабины, у грузового лифта Kleemann существуют варианты проходной кабины и кабины с боковым выходом. Максимальная ширина дверного проема 2,4 метра соответствует всем современным стандартам, и в зависимости от проекта в дверях лифтовой кабины могут быть установлены двухстворчатые, четырехстворчатые и шестистворчатые дверные модификации. Для удобства эксплуатации грузового лифта в кабине лифта устанавливается дополнительныя панель вызовов.

Купить грузовой лифт

Kleemann-EIT предлагает своим клиентам подбор, проектирование, монтаж и обслуживание грузовых лифтов. Благодаря широкой филиальной сети мы готовы предоставить качественный спектр услуг и гарантийные обязательства. KLEEMANN — это надежные грузовые лифты с современным дизайном, качественной отделкой и аксессуарами.

Модели грузовых лифтов

Имея статус прямого дистрибьютора завода KLEEMANN, мы готовы предоставить приемлемые цены вместе с качественным сервисом и технической поддержкой. Наша команда профессионалов характеризуется ответственным подходом к решению любых проблем и работой на результат. В нашей работе мы ориентируемся на построение долгосрочных отношений с клиентами.

Монтаж грузового лифта

Установить грузовой лифт в Москве или другом регионе Вы можете, обратившись по телефону 8 (800) 302-20-04 или оставив заявку на обратный звонок на нашем сайте. Также, заявку можно отправить по электронной почте Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Грузовые лифты КМЗ

Наша компания готова предложить заказчику широкую номенклатуру грузовых лифтов «Карачаровского механического завода». На заводе налажен серийно производятся грузовые лифты различной грузоподъёмности, от 500 до 5000 кг со скоростью движения до 0,5 м/сек.

Кабина лифта может быть проходной и непроходной. Возможно изготовление лифтов с различной огнестойкостью. Двери кабины — как решётчатые (Боствиг), так и сплошные, ручного открывания, распашные и двустворчатые.

Грузовые лифты изготавливаются из наиболее надежных материалов, обеспечивающих высокий уровень безопасности: кабина из металлических модулей повышенной прочности, пол из стального листа.

«Грузовики» КМЗ характеризуются надежностью, продуманным дизайном, простотой монтажа и приемлемой ценой.

Технические характеристики и размеры грузовых лифтов

Модель лифта	Г/п, кг	Скорость, м/с	Размеры кабины, внутреннние, мм			Размеры шахты, мм		Ширина дверей, мм	Высота подъема (max), м	Количество остановок (max)
			ширина	глубина	высота	ширина	глубина
ЛГО-0500К	500	0,5	1435	2000	2000	2100	2200	1250	75	20
ЛГО-0520К	500	0,5	1000	1500	2000	1600	1700	850	75	20
ЛГО-0520КМ	500	0,5	1000	1000	2000	1600	1200	850	75	20
ЛГО-0550К	500	0,5	1000	1500	2000	1700	1700	850	25	8
ЛГВ-0570К	500	0,5	1435	2000	2000	2200	2200	1250	25	8
ЛГО-1000К	1000	0,5	1400	2000	2200	2100	2200	1250	75	20
ЛГО-1010К	1000	0,5	2000	2500	2200	2600	2700	1650	75	20
ЛГВ-1050К	1000	0,5	1400	2000	2200	2250	2200	1250	25	8
ЛГВ-1070К	1000	0,5	2000	2500	2200	2750	2700	1650	25	8
ЛГО-2000К	2000	0,5	2000	2500	2200	2750	2700	1650	45	14
ЛГО-2020К	2000	0,5	1900	3000	2200	2750	3200	1650	45	14
ЛГВ-2050К	2000	0,5	2000	2500	2200	2850	2700	1650	25	8
ЛГО-3200К-А	3200	0,5	1900	3000	2200	2750	3200	1650	45	14
ЛГО-3200К-Б	3200	0,5	2400	3500	2200	3250	3700	2050	45	14
ЛГО-3210К-Б	3200	0,5	1900	3000	2700	3250	3700	2050	45	14
ЛГО-5000К	5000	0,25	2900	4000	2400	3750	4200	2450	45	14

ЛГО — лифт грузовой обычный

ЛГВ — лифт грузовой выжимной

Карат-Лифткомплект — Чертежи

Главная / Чертежи / Грузовые лифты /

Грузовые лифты с верхним расположением машинного помещения

Индекс лифта	Грузо- подъемность, (кг)	Скорость, (м/с)	Высота подъема, максимальная, (м)	Число остановок, не более	Внутринние размеры кабины, (мм)			Размеры шахты, (мм)		Двери шахты, (мм)		Строительная часть	Примечания
Индекс лифта	Грузо- подъемность, (кг)	Скорость, (м/с)	Высота подъема, максимальная, (м)	Число остановок, не более	Ширина	Глубина	Высота	Ширина	Глубина	Ширина	Высота	Строительная часть	Примечания
ГВ0505	500*	0,5	75	20	1000	1430	2000	1600	1700	850	2000	АТР-6. 05-001 МЛМ	МЧ
	500**				1000	1500		1600	1700	850		АТР-6.05-001 МЛМ	МЧ1
	500**				1400	2000		2100	2200	1250		АТР-6.45-002 МЛМ	МЧ2 КВ1
ГВ1005	1000*	0,5	75	20	1400	1850	2200	2100	2200	1250	2200	АТР-6.05-003 МЛМ	МЧ
	1000**				1400	2000		2100	2200	1250		АТР-6.05-003 МЛМ	МЧ1
	1000**				1900	2500		2600	2700	1650		АТР-6. 45-004 МЛМ	МЧ2 КВ1
ГВ1015	1000*	0,5	75	20	1400	1850	2000	2100	2200	1250	2000	АТР-6.05-002 МЛМ	МЧ
ГВ1015	1000**	0,5	75	20	1400	2000	2000	2100	2200	1250	2000	АТР-6.05-002 МЛМ	МЧ1
ГВ1025	1000***	0,5	75	20	1400	1500	2170	2100	2200	1100	2000	АТР-6.05-103 МЛМ
ГВ2005	2000*	0,5	45	14	1900	2300	2200	2750	2700	1650	2200	АТР-6. 05-005 МЛМ	МЧ
	2000**					2500			2700			АТР-6.05-005 МЛМ	МЧ1
	2000**					3000			3200			АТР-6.45-006 МЛМ	МЧ2 КВ1
ГВ2015	2000*	0,5	45	14	1900	2300	2200	2600	2700	1650	2200	АТР-6.05-004 МЛМ	МЧ
ГВ2015	2000**	0,5	45	14	1900	2500	2200	2600	2700	1650	2200	АТР-6.05-004 МЛМ	МЧ1
ГВ3005	3200*	0,5	45	14	1900	2800	2200	2750	3200	1650	2200	АТР-6. 05-007 МЛМ	МЧ
	3200**				1900	3000		2750	3200	1650		АТР-6.05-007 МЛМ	МЧ1
	3200**				2400	3500		3250	3700	2050		АТР-6.45-008 МЛМ	МЧ2 КВ1
ГВ3015	3200***	0,5	45	14	2600	6180	2200	4200	6700	2400	2200	АТР-6.05-107 МЛМ
ГВ5002	5000*	0,25	45	14	2400	3300	2200	3250	3700	2050	2200	АТР-6. 05-008 МЛМ	МЧ
	5000**				2400	3500	2200	3250	3700	2050	2200	АТР-6.05-008 МЛМ	МЧ1
	5000**				2900	4000	2400	3750	4200	2450	2400	АТР-6.45-009 МЛМ	МЧ2 КВ1
ГВ6002	6300*	0,25	45	14	2900	3750	2400	3750	4200	2450	2400	АТР-6.05-009 МЛМ	МЧ
ГВ6002	6300**	0,25	45	14	2900	4000	2400	3750	4200	2450	2400	АТР-6.05-009 МЛМ	МЧ1

*  —
**  —
***  —

Двери кабины сплошные
Двери кабины решетчатые «Боствиг»
Двери кабины сплошные, автоматические

Грузовые лифты с нижним расположением машинного помещения

Индекс лифта	Грузо- подъемность, (кг)	Скорость, (м/с)	Высота подъема, максимальная, (м)	Число остановок, не более	Внутринние размеры кабины, (мм)			Размеры шахты, (мм)		Двери шахты, (мм)		Строительная часть	Примечания
					Ширина	Глубина	Высота	Ширина	Глубина	Ширина	Высота
ГН0505	500*	0,5	25	8	1000	1430	2000	1700	1700	850	2000	АТР-6. 07-001 МЛМ	МЧ
	500**				1000	1500		1700	1700	850		АТР-6.07-001 МЛМ	МЧ1
	500**				1400	2000		2200	2200	1250		АТР-6.47-002 МЛМ	МЧ2 КВ1
ГН1005	1000*	0,5	25	8	1400	1850	2200	2250	2200	1250	2200	АТР-6.07-003 МЛМ	МЧ
	1000**				1400	2000		2250	2200	1250		АТР-6.07-003 МЛМ	МЧ1
	1000**				1900	2500		2750	2700	1650		АТР-6.47-004 МЛМ	МЧ2 КВ1
ГН1015	1000*	0,5	25	8	1400	1850	2000	2200	2200	1250	2000	АТР-6.07-002 МЛМ	МЧ
	1000**					2000							МЧ1
ГН2005	2000*	0,5	25	8	1900	2300	2200	2850	2700	1650	2200	АТР-6.07-005 МЛМ	МЧ
	2000**					2500							МЧ1
ГН2015	2000*	0,5	25	8	1900	2300	2200	2750	2700	1650	2200	АТР-6.07-004 МЛМ	МЧ
	2000**					2500							МЧ1
ГН3005	3200*	0,5	25	8	1900	2800	2200	2850	3200	1650	2200	АТР-6.07-006 МЛМ	МЧ
	3200**					3000							МЧ1

* —
** —

Двери кабины сплошные
Двери кабины решетчатые «Боствиг»

Лифты ГВ0505, ГВ1005, ГВ1015, ГВ2005, ГВ2015, ГВ3005, ГВ5002, ГВ6002, ГН0505, ГН1005, ГН1015, ГН2005, ГН2015, ГН3005 имеют сертификат на СЕ маркировку

Лифты малые грузовые

Индекс лифта	Грузо- подъемность, (кг)	Скорость, (м/с)	Высота подъема, максимальная, (м)	Число остановок, не более	Внутринние размеры кабины, (мм)			Размеры шахты, (мм)		Двери шахты, (мм)		Строительная часть	Примечания
Индекс лифта	Грузо- подъемность, (кг)	Скорость, (м/с)	Высота подъема, максимальная, (м)	Число остановок, не более	Ширина	Глубина	Высота	Ширина	Глубина	Ширина	Высота	Строительная часть	Примечания
ПГ-239	100	0,5	45	14	890	625	1000	1300	750	900	1000	АТ-6.09-001 МЛМ	ДШ распашные
ПГ-240М	100	0,5	45	14	890	625	1000	1300	750	900	1000	АТ-6.09-002 МЛМ	ДШ распашные
ПГ-241*	100	0,5	5,2	2	890	625	1000	1300 1400**	750 830**	900	1000	АТ-6.09-003 МЛМ	ДШ распашные
ПГ241М*	100	0,5	5,2	2	800	800	800	1215 1280**	930 1042**	800	800	АТ-6.09-003-01 МЛМ	ДШ верт.-раздвиж.
ПГ-259Мкв	250	0,4	45	14	1000	1000	1200	1500	1200	1000	1200	АТ-6.09-101 МЛМ	ДШ распашные
ПГ-259Мкв1*	250	0,4	5,2	2	1000	1000	1200	1500 1616**	1200 1280**	1000	1200	АТ-6.09-103 МЛМ	ДШ распашные
ПГ-259Мкв2	250	0,4	45	14	900	900	1000	1350	1100	900	1000	АТ-6.09-102 МЛМ	ДШ распашные
ПГ-259Мкв3	250	0,4	45	14	1000	1000	1000	1500	1200	1000	1000	АТ-6.09-104 МЛМ	ДШ верт.-раздвиж.

* —
** —

поставляется в комплекте с металлической шахтой
наружные размеры металлической шахты

Грузовой лифт тротуарный

Индекс лифта

Грузо-
подъемность,
(кг)

Скорость,
(м/с)

Высота подъема,
максимальная,
(м)

Число остановок,
не более

Внутринние размеры кабины,
(мм)

Размеры шахты,
(мм)

Двери шахты,
(мм)

Размеры машинного помещения,
(мм)

Строительная часть

Ширина

Глубина

Высота

Ширина

Глубина

Ширина

Высота

Ширина

Глубина

Высота

ПГ-237М

500

0,22

6,5

1000

1500

—

1500

1600

850

2000

1600

2280

1800

АТ-6.08-001МЛМ

Общий вид грузового лифта с верхним расположением машинного помещения

Общий вид грузового лифта с нижним расположением машинного помещения

Прозрачная внутренняя часть с одинарной секцией 14 футов -0 дюймов x 19 футов -1 дюймов

Ширина и высота двери 12 ‘-0 ″ x 8’ -0 ″

Покупка коммерческого лифта: руководство по продаже коммерческих лифтов

Руководство по покупке коммерческого лифта

: покупка и установка коммерческого лифта

Есть ли у вашего коммерческого помещения несколько этажей? Если это так, то по закону вы должны сделать все зоны доступными для людей с любым уровнем подготовки, и кухонный лифт не сможет выполнить свою работу.К счастью, специалисты Nationwide Lifts здесь, чтобы упростить для вас поддержание вашей собственности в соответствии с правилами и доступность для всех с помощью коммерческого лифта. Компания Nationwide Lifts стала надежным источником коммерческих лифтов и лифтов, предлагая компаниям только лучшие продукты, независимо от того, покупают ли они в Интернете или в магазине из нашего бесплатного каталога.

Мы знаем, что у вас, вероятно, есть много вопросов по поводу покупки коммерческого лифта: Сколько стоит коммерческий лифт? Сколько места вам нужно для его установки? Какой тип коммерческого лифта лучше? Вот почему наша компетентная команда составила это руководство, чтобы помочь вам принять обоснованное решение.Конечно, вы также можете позвонить нам, чтобы узнать стоимость установки коммерческого лифта или узнать больше о доступных лифтовых подъемниках. Владельцам коммерческого бизнеса не нужно беспокоиться о соблюдении законов о доступности при покупке нашей продукции: Nationwide Lifts удовлетворяет ваши потребности по доступной цене коммерческого лифта.

Изучение вариантов коммерческого лифта

Независимо от того, управляете ли вы многоуровневым мегамоллом или офисным зданием, вы не сможете сделать это без коммерческого подъемника для инвалидных колясок или лифта.Коммерческие предприятия всех видов обращаются к Nationwide Lifts для получения широкого выбора продукции, от пассажирских лифтов до подъемников для инвалидных колясок, грузовых лифтов и лифтов. Коммерческие лифты и лифты, которые мы продаем, являются надежными конструкциями, которые гарантированно работают в соответствии с их спецификациями, и среди коммерческих лифтов, продаваемых в Nationwide Lifts, у нас есть много разных размеров, стилей и дизайнов, подходящих для ряда применений.

Например, наши пассажирские лифты идеально подходят практически для любого применения, позволяя перевозить людей и крупногабаритные предметы с одного этажа на другой.А наши лифты LULA (ограниченное использование / ограниченное применение) идеально подходят для повышения доступности церквей, небольших офисов или других помещений до трех уровней высотой. Эти лифты немного меньше обычных пассажирских лифтов, поэтому их легко установить практически в любом здании. Но какой тип коммерческого лифта вам подходит? Ответ будет зависеть от таких факторов, как количество людей или грузов, которые вам нужно поднять, и пространство, которое у вас есть.

Типы лифтов торговых

Пассажир

Пассажирские лифты используются для перевозки людей в служебных и жилых помещениях.Они могут включать такие функции, как реклама, музыка или телевидение. В зданиях с вестибюлем с потолком может быть скоростной лифт, который поднимается из вестибюля на первый этаж без остановок между ними.

LULA

«LULA» означает «ограниченное использование / ограниченное применение». Эти лифты ограничены в том, какой вес они могут нести, сколько занимаемой площади они занимают, а также по дальности перемещения. LULA обычно используются, чтобы сделать здания доступными для инвалидов. Они выглядят и ездят так же, как типичный пассажирский лифт.

Подъемники для инвалидных колясок

Подъемники для инвалидных колясок — это открытые платформы, которые поднимают человека в инвалидной коляске с одного уровня на другой. Некоторые модели путешествуют по дорожке, построенной рядом с лестницей. Подъемники для инвалидных колясок имеют очень ограниченное расстояние. Подъемник для инвалидных колясок можно использовать во многих типах зданий, от торговых центров до офисных комплексов. Коммерческий лифт может быть установлен для небольших лестниц, но большой пассажирский лифт может быть лучше для более высоких зданий или тех, которые могут нуждаться в размещении нескольких инвалидов-колясочников.

Грузовые лифты

Эти лифты предназначены для перевозки грузов, а не людей. Они имеют прочную внутреннюю часть, чтобы выдерживать процессы загрузки и разгрузки, и могут выдерживать большой вес.

Кухонные лифты

Вы можете думать о лифтах как о миниатюрной версии грузовых лифтов. Они также предназначены для перевозки грузов, но в гораздо меньших масштабах. Кухонные лифты часто используются на кухнях ресторанов для перевозки посуды и в библиотеках для перевозки книг.

Гидравлический

Гидравлические подъемники приводятся в действие поршнем, который перемещается внутри цилиндра. Чаще всего они используются в зданиях с пятью или шестью этажами, но не могут использоваться в зданиях выше восьми этажей.

Тяга

Тяговые элеваторы перемещаются с помощью плоских стальных ремней и рифленого шкива. Это один из первых коммерческих лифтов. Когда он был создан в 1900 году, вместо стальных лент, используемых сегодня, использовались веревки.

Кабельный барабан

В этих лифтах используется компактная система привода, которая одновременно является мощной и надежной.Эти лифты тихие, плавные и могут подниматься на высоту до шести этажей.

Винтовая передача

В подъемниках с винтовым приводом

для перемещения платформы подъемника используется винтовой вал и ведущая гайка. Это одни из самых медленных лифтовых механизмов. Они подходят для жилых лифтов, потому что им не требуется машинное отделение.

Стекло

Стеклянные панели могут быть применены к нескольким различным моделям лифтов. Эти красивые лифты обычно выбирают из эстетических соображений.

MRL

«MRL» означает «без машинного помещения». MRL представляют собой тяговые или гидравлические лифты, и их предпочитают люди, которым необходимо экономить место.

На открытом воздухе

Эти лифты часто изготавливаются из алюминия для большей прочности. Наружные лифты обычно перемещаются на небольшое расстояние и часто используются для перевозки инвалидных колясок.

Как это работает? / Обучающие видео

Технические характеристики / BIM / Чертежи

Коммерческий лифт типоразмеров

В рамках бизнеса коммерческие лифты могут использоваться для подъема объектов и групп любого размера.Коммерческий лифт может иметь размеры от кухонного лифта до грузового лифта. Компании, которым необходимо перевозить небольшие предметы с этажа на этаж, такие как книги и посуда, могут отлично использовать кухонный лифт. Другим предприятиям потребуется перемещать большие тяжелые грузы, привезенные с помощью вилочного погрузчика или другой тяжелой техники, а грузовой лифт рассчитан на такое использование.

Тип установленного лифта зависит от вашего бюджета, требований и площади, поэтому Nationwide Lifts предлагает широкий выбор коммерческих лифтов для удовлетворения любых потребностей.При изучении имеющихся лифтов одной из первых деталей, которые следует учитывать, являются типичные размеры шахты лифта. Наши представители могут помочь клиентам определить размеры коммерческого лифта, которые лучше всего подходят для их бизнеса.

Nationwide Lifts предлагает множество коммерческих лифтов с различными техническими характеристиками для удовлетворения различных потребностей и областей применения.

Лифт Тип	Технические характеристики
Подземный лифт	Для установки подземного подъемника требуется прокладка из ПВХ между почвой и цилиндром.Установка коммерческого лифта также включает просверливание глубокого отверстия для гидравлического домкрата. Эти лифты могут двигаться со скоростью до 150 футов в минуту.
Стандартный лифт	Шахта должна иметь приямок глубиной не менее 4 футов и высотой потолка не менее 150 дюймов. Эти лифты могут нести от 2100 до 5000 фунтов. Внутренние размеры составляют от 5 футов 8 дюймов на 4 фута 3 дюйма до 5 футов 8 дюймов на 7 футов 11 дюймов.
Лифт без отверстий	Этот тип лифта имеет такую же грузоподъемность и размеры, что и стандартный лифт, и, как и подземный лифт, он требует глубины ямы не менее 4 футов. Они ограничены приложениями от двух до четырех остановок.

Насколько велика шахта лифта? Размеры подъемного вала и указания

Требования к размеру коммерческих лифтов: На верхней площадке требования к высоте потолка составляют 106 дюймов для реконструируемых установок и 134 дюйма для новых строительных установок.Эти лифты могут обеспечить доступ к трем различным уровням и могут подниматься на высоту до 25 футов. Размеры лифта в футах варьируются от 4 на 4,5 (48 дюймов на 54 дюйма) до 3,5 на 5 (42 дюйма на 60 дюймов).
Требования к размеру коммерческих подъемников для инвалидных колясок: Для перемещения инвалидных колясок с одного уровня на другой в коммерческих условиях можно использовать ряд подъемников, и они будут различаться по размеру. Несколько различных вертикальных подъемников для инвалидных колясок имеют стандартный размер кабины 36 на 54 дюйма.Настраиваемые размеры также доступны до 18 квадратных футов. Наклонный подъемник для инвалидных колясок обеспечивает доступ по лестнице с помощью платформы, которая перемещается вверх и вниз по ступенькам. Размеры платформы 30 дюймов на 49 дюймов, также доступна настройка для больших размеров.

Вопросы доступности

Коммерческие лифты удобны для пользователей, но они также могут обеспечить доступность для клиентов, что крайне важно для бизнеса.Наши лифты соответствуют стандартам ADA, что позволяет людям с любым уровнем подготовки пользоваться лифтом и получать доступ ко всем частям вашего здания. «ADA» означает Закон об американцах с ограниченными возможностями, который определяет правила, позволяющие сделать здания и лифты доступными для людей с ограниченными возможностями. Доступные лифты важны для вашего бизнеса, потому что они создают инклюзивную культуру и гарантируют, что посетители не будут отвергнуты из-за ограниченного доступа. Они также могут помочь вам избежать штрафов за несоблюдение стандартов ADA.

Модернизация коммерческого лифта

Если вы хотите отремонтировать или модернизировать существующий лифт или лифт, мы можем помочь и с этим, предлагая услуги по ремонту, техническому обслуживанию и модернизации лифтов.

Модернизация лифта состоит из модификаций старого лифта, чтобы убедиться, что он соответствует нормам. Модернизация лифта помогает сделать ваш лифт максимально безопасным. По мере того, как лифты стареют и разрабатываются новые меры безопасности, ваш лифт может прийти в негодность или устареть.Модернизация может состоять из обновления тормозной системы, обновления аварийной поддержки и других модификаций, которые либо улучшат безопасность, либо улучшат работу. Лифт должен соответствовать строительным нормам и правилам для безопасности пассажиров и для того, чтобы его можно было использовать на законных основаниях. Такие аспекты, как размер лифта и размеры шахты лифта, должны соответствовать стандартам безопасности.

Еще одна часть модификации лифта, которую следует рассмотреть, — это обновления для соответствия стандартам ADA. Если у вас есть коммерческий лифт, его размеры должны соответствовать стандартам ADA.Обычно они включают легкодоступное размещение рабочих механизмов и автомобили достаточных размеров для размещения пассажира в инвалидной коляске. Другие характеристики включают маркировку шрифтом Брайля, нескользящий пол и звуковые сигналы. Наша служба модернизации лифта может определить, соответствует ли ваш лифт стандартам ADA, и помочь вам внести необходимые изменения.

Коммерческие лифты FAQ

Что такое коммерческий лифт?

Лифты для коммерческих зданий могут иметь множество форм, в том числе пассажирские лифты, которые вписываются в окружающую среду и перевозят людей с одного этажа на другой, грузовые лифты, предназначенные для перевозки грузов и тяжелых грузов, и служебные лифты, которые могут перевозить как пассажиров, так и грузы в зависимости от необходимости.

Что такое пассажирский лифт?

Пассажирский лифт — это именно то, что следует из его названия: он предназначен для перевозки людей с одного этажа на другой.

Нужен ли в двухэтажном доме лифт?

Как правило, если в вашем здании менее трех этажей, вам не требуется устанавливать лифт, но есть исключения, поэтому вам следует проверить стандарты ADA. Кроме того, учтите, что, хотя по закону лифт может не требоваться, все же может быть важно, чтобы люди могли перемещаться между этажами.

Какой стандартный размер подъема в футах?

Типичные размеры лифта в футах составляют от 5 футов 8 дюймов на 4 фута 3 дюйма до 5 футов 8 дюймов на 7 футов 11 дюймов. Размеры лифта можно настроить в зависимости от ваших потребностей.

Насколько большим должен быть коммерческий лифт?

Для коммерческого лифта минимальные размеры лифта, соответствующие спецификациям ADA, зависят от расположения двери. Если дверь находится по центру, кабина лифта должна быть 51 дюйм в глубину и 80 дюймов в ширину; для лифтов с боковой дверью минимальная ширина составляет 68 дюймов.

Сколько места нужно для лифта?

Стандартному лифту потребуется от 5 до 7 футов пространства по длине и ширине для кабины, а для шахты потребуется не менее 4 футов глубины ямы.

Что такое вал лифта?

Шахта — это проход, по которому проходит лифт. Это пространство, к которому пассажир не имеет доступа в обычных обстоятельствах.

Какой размер шахты лифта?

Это полностью зависит от размеров рассматриваемого лифта.В большинстве случаев в шахте лифта должно быть минимум 4 фута свободного пространства внизу, но длина и ширина обычно будут немного больше, чем размер кабины лифта.

Сколько людей может поместиться в лифте или лифте?

Количество людей, которые могут поместиться в лифте, зависит от установки и размеров лифта, но хорошим показателем является указанная вместимость. В большинстве случаев лифт может выдержать больший вес, чем количество людей, которые физически могут поместиться в лифте, поэтому должно быть легко оставаться на должной мощности.

Какова ширина типичной двери лифта?

Рекомендации

ADA, которые определяют стандартные размеры лифта для обеспечения доступности для людей с ограниченными возможностями, предписывают, что размеры двери лифта должны быть не менее 36 дюймов в ширину, чтобы инвалидные коляски могли легко проходить через них.

Насколько высоки стандартные лифты и дверь лифта?

Стандартная дверь лифта имеет высоту от 6 до 8 футов, при этом общая высота лифта находится где-то в этом диапазоне.

Как рассчитать размер подъемника?

Размер вашего лифта будет зависеть от рекомендаций ADA, от того, сколько у вас места и сколько людей вам нужно разместить.Имейте в виду, что кабины коммерческого лифта обычно должны быть шире по сравнению с жилым лифтом, чтобы у групп людей было достаточно места для безопасного входа и выхода из кабины. Кроме того, обязательно следуйте местным законам: в каждом штате есть свои уникальные лифтовые нормы и правила, которым необходимо следовать, которые могут включать требуемый стандартный размер лифта.

Сколько стоит установка лифта в коммерческом двухэтажном доме?

Средняя стоимость коммерческого лифта начинается примерно с 55 000 долларов, но она будет варьироваться в зависимости от размера и мощности лифта.

Сколько стоит подъемник для четырех человек?

Стоимость установки рекламного ролика, вмещающего четырех человек, частично зависит от того, на сколько этажей необходимо пройти промышленному лифту. Свяжитесь с нами, чтобы получить бесплатную оценку стоимости для вашей уникальной ситуации.

Сколько стоит содержание лифта?

В среднем, проверка вашего лифта профессиональным обслуживающим персоналом будет стоить около 300 долларов в год; К этому прибавится стоимость необходимого ремонта. Имейте в виду, что регулярное обслуживание может помочь вам избежать больших счетов за ремонт в будущем, а также проблем с безопасностью.

Что такое грузовые лифты?

Грузовой лифт предназначен для перевозки грузов, а не людей. Эти подъемники обычно могут выдерживать более тяжелые нагрузки.

Каков размер грузового лифта?

Габаритные размеры и грузоподъемность грузового лифта зависят от ваших потребностей. Самые маленькие грузовые лифты имеют внутри менее 6 футов на 8 футов и могут выдерживать 4 000 фунтов; самая большая из них — 12 футов на 17,5 футов внутри и может поднимать до 15 000 фунтов.

Сколько веса может выдержать грузовой лифт?

Грузовой лифт может выдержать от 4 000 до 15 000 фунтов.

Сколько стоит грузовой лифт?

Грузовые лифты обычно стоят от 65 000 до 75 000 долларов в зависимости от мощности и размера лифта, а также от того, на сколько этажей лифт должен пройти.

Что такое служебный лифт?

Служебный лифт похож на грузовой лифт. Размеры служебного лифта рассчитаны на то, чтобы он мог перевозить товары и людей с одного этажа на другой.Служебный лифт обычно используется персоналом и доступен только сотрудникам. В больнице часто встречается служебный лифт, чтобы персонал мог быстро перемещать тележки и предметы снабжения с этажа на этаж.

Хотите узнать больше? Запросить бесплатный каталог или цитату

Если вы все еще не совсем уверены, какой коммерческий лифт подходит для ваших нужд, мы будем рады отправить вам бесплатный полноцветный каталог: он включает в себя размеры коммерческого лифта для каждой модели, а также его грузоподъемность и требования к установке. , и больше.Мы также будем рады предоставить бесплатное ценовое предложение. Просто сообщите нам несколько деталей о том, что вы ищете, чтобы узнать цену на лифт, соответствующий вашим требованиям. Представители также готовы помочь клиентам по телефону, отвечая на уместные вопросы о размерах лифта, его вместимости, возможностях настройки и многом другом. Дайте нам кольцо: мы здесь, чтобы помочь!

Последнее обновление страницы: Энди Дарнли

Грузовые лифты — TECNO

По любым вопросам, пожалуйста, свяжитесь с нами через эту форму.
Мы ответим как можно скорее.

AlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote DivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard острова Макдоналд Острова Священное море (город-государство Ватикан) Гондурас Гонконг ВенгрияИсель andIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItaliaJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер И МикелонСент-Винсент И ГренадиныСамоаСан-МариноСао Томе И ПринсипиСа UDI ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабских EmiratesUnited KingdomUnited Штаты Экваторияльные IslandsUnited Штаты AmericaUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.s.Wallis And Futuna, Западная Сахара, Йемен, Замбия, Зимбабве,

послать

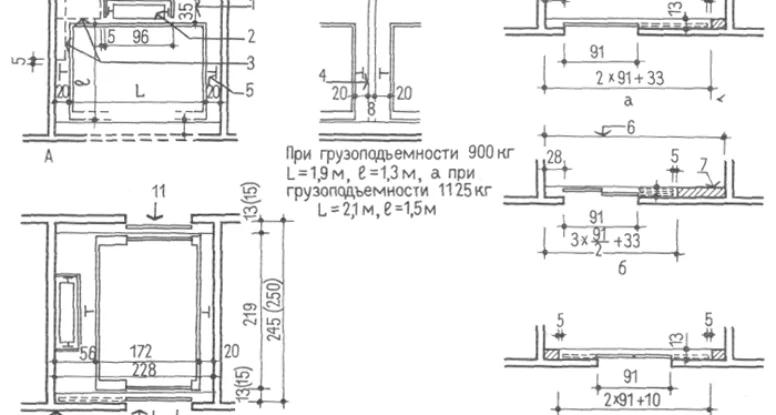

Схема грузового лифта

. Лифты на Великие озера.

Емкость (фунты)	Отверстия F = спереди R = сзади	Тип и ширина двери	Размер платформы W (C) X D (D)	Глубина подъемника	Размер шахты подъемника W (A) X D (B)	Прозрачный Внутри Ш X Г	Подоконник / плита рабочего зазора	Требуемая глубина порога »
2100	F	1-СП 36 »	6’0 «x 5’1»	9 »	7 футов 4 дюйма x 5 футов 10 дюймов	5’8 «x 4’3»	1 »	5 »
2100	F&R	1-СП 36 »	6’0 «x 5’8»	12 »	7 футов 4 дюйма x 6 футов 8 дюймов	5’8 «x 4’4»	1 »	5 »
2500	F	1-СП 42 »	7’0 «x 5’1»	9 »	8’4 «x 5’10»	6’8 «x 4’3»	1 »	5 »
2500	F&R	1-СП 42 »	7’0 «x 5’8»	12 »	8’4 «x 6’8»	8’8 «x 4’4»	1 »	5 »
3000	F	1-СП 42 »	7’0 «x 5’6»	9 »	8’4 «x 6’3»	6’8 «x 4’8»	1 »	5 »
3000	F&R	1-СП 42 »	7’0 «x 5’11»	12 »	8’4 «x 6’11»	6’8 «x 4’7»	1 »	5 »
3500	F	1-СП 42 »	7’0 «x 6’2»	9 »	8’4 «x 6’11»	6 футов 8 дюймов x 5 футов 4 дюйма	1 »	5 »
3500	F&R	1-СП 42 »	7’0 «x 6’8»	12 »	8’4 «x 7’8»	6 футов 8 дюймов x 5 футов 4 дюйма	1 »	5 »
3500ST	F	1-СП 42 »	7’6 «x 6’2»	9 »	8’10 «x 6’11»	7 футов 2 дюйма x 5 футов 4 дюйма	1 »	5 »
3500ST	F&R	1-СП 42 »	7 футов 6 дюймов x 6 футов 2 дюйма	12 »	8’10 «x 6’11»	7 футов 2 дюйма x 5 футов 4 дюйма	1 »	5 »
3500H	F	2-СП 42 »	5’4 «x 8’4»	11 »	6’8 «x 9’3»	5’0 «x 7’4»	1 »	6-1 / 2 »
3500H	F&R	2-СП 42 »	5’4 «x 9’0»	15 »	6’8 «x 10’3»	5’1 «x 7’4»	1 »	6-1 / 2 »
4000	F	1-СП 48 »	8’0 «x 6’2»	9 »	9’4 «x 6’11»	7’8 «x 5’4»	1 »	5 »
4000	F&R	1-СП 48 »	8’0 «x 6’8»	12 »	9’4 «x 7’8»	7’8 «x 5’4»	1 »	5 »
4000 ч	F	2-СП 48 »	6’0 «x 8’5»	11 »	7 футов 4 дюйма x 9 футов 4 дюйма	5’8 «x 7’11»	1 »	6-1 / 2 »
4000 ч	F&R	2-СП 48 »	6’0 «x 9’1»	15 »	7 футов 4 дюйма x 10 футов 4 дюйма	5’8 «x 7’5»	1 »	6-1 / 2 »
4500H	F	2-СП 48 »	6’0 «x 9’2»	11 »	7’4 «x 10’1»	5’8 «x 8’2»	1 »	6-1 / 2 »
4500H	F&R	2-СП 48 »	6’0 «x 9’10»	15 »	7’4 «x 11’1»	5’8 «x 8’2»	1 »	6-1 / 2 »
5000 ч	F	2-СП 48 »	6’0 «x 9’8»	11 »	7’6 «x 10’7»	5’8 «x 8’8»	1 »	6-1 / 2 »
5000 ч	F&R	2-СП 48 »	6’0 «x 10’4»	15 »	7’6 «x 11’7»	5’8 «x 8’8»	1 »	6-1 / 2 »

Максимальное количество внутренних площадей платформы

Чтобы учесть изменения в конструкции кабины, увеличение максимальной внутренней чистой площади платформы не более 5% должно быть разрешено для различных нагрузок.

Номинальная грузоподъемность (фунты)	Внутренняя площадь нетто (кв. Фут)
2100	24,2
2500	29,1
3000	33,7
3500	38,0
4000	42,2
4500	46,2
5000	50.0

Приблизительные внутренние размеры кабины в свету

Ширина = Ширина платформы менее 4 дюймов Глубина = только передняя открытая · Двери SSSO и CO = глубина платформы меньше 10 дюймов · Двери 2SSO = глубина платформы менее 12 дюймов Глубина = передняя и задняя открытая · Двери SSSO и CO = глубина платформы меньше 16 дюймов · Двери 2SSO = глубина платформы менее 20 дюймов DBG (расстояние между направляющими) = ширина платформы плюс 3 1/4 дюйма 15 # глубина направляющей = 3 1/2 дюйма

Крепление рельсового кронштейна к стенам шахты

Стеновые опоры шахты для крепления рельсовых кронштейнов требуются в соответствии с местоположениями чертежей компоновки.Для блочных или каменных стен стенные вставки должны устанавливаться в стены ДРУГИМ, а не Подрядчиком лифтов. Каменный блок должен быть заполнен строительным раствором вокруг стеновых вставок, чтобы обеспечить прочную постоянную опору для рельсового кронштейна.

Для стен шахт шахты с деревянными и металлическими стойками, покрытых гипсокартоном, в каждом месте расположения рельсовых кронштейнов требуется подходящая опора коллектора (идущая спереди назад на каждой боковой стене шахты) в соответствии с усилием рельса и местоположением, указанным на схеме для конкретной работы Рисунок.

Свяжитесь с нами по телефону (517) 655 — 5400 или [email protected]

Грузовой лифт | Лифт вики

Грузовой лифт (или служебный лифт, грузовой лифт или грузовой лифт в Соединенном Королевстве) — это лифт, предназначенный для перевозки грузов, а не пассажиров. ^[1]

Грузовой лифт

Грузовые лифты обычно должны иметь в автомобиле письменное уведомление о том, что их использование пассажирами запрещено (хотя и не обязательно незаконно), хотя некоторые грузовые лифты допускают двойное использование, иногда с использованием незаметного подступенка.

Грузовые лифты обычно больше по размеру и способны нести более тяжелые грузы, чем пассажирские лифты, обычно грузоподъемностью от 2300 до 4500 кг. Грузовые лифты могут иметь двери с ручным управлением и часто имеют прочную внутреннюю отделку кабины (которая называется корпусом ^[1]) для предотвращения повреждений при погрузке и разгрузке. Существуют как тяговые, так и гидравлические грузовые лифты. Эти лифты специально сконструированы так, чтобы выдерживать суровые тяжелые нагрузки.

Классы грузовых лифтов

Класс A: погрузка грузов общего назначения

Грузовой лифт этого класса имеет распределенную нагрузку, вес любой отдельной части не превышает 1/4 грузоподъемности лифта, а груз перемещается на платформу автомобиля и снимается с нее вручную или с помощью ручных тележек.

Класс B: Погрузка автотранспортных средств

Грузовой лифт этого класса используется исключительно для перевозки грузовых автомобилей или легковых автомобилей до номинальной грузоподъемности лифта.

Класс C1: Погрузка промышленного грузовика

Четырехколесное транспортное средство может использоваться для погрузки и разгрузки в лифте этого класса. Общий вес транспортного средства и груза не может превышать номинальную грузоподъемность и может катиться на платформе как одно целое.

Класс C2: Погрузка промышленного грузовика

В этом классе во время погрузки и разгрузки максимальная нагрузка на платформу может составлять до 150% от номинальной грузоподъемности.Это позволяет пользователю использовать вилочный погрузчик для загрузки автомобиля грузом с номинальной грузоподъемностью.

Класс C3: Другие формы погрузки промышленных грузовиков

Запрещается превышать номинальную грузоподъемность в процессе погрузки и разгрузки.

Двери

Конфигурация дверей в некоторых небольших грузовых лифтах обычно представляет собой центрально-открывающиеся или две раздвижные телескопические двери. Большие грузовые лифты обычно имеют три или четыре раздвижных телескопических двери.

Очень большие или сверхмощные грузовые лифты очень большой грузоподъемности (до 7000 кг) могут иметь шестистворчатые телескопические двери.

Старые грузовые лифты в США и Гонконге обычно имеют две вертикальные раздвижные двери, ручные или автоматические.

Кухонный лифт

Основная статья: Кухонный лифт

Автомобильный лифт

Автомобильный лифт (или автомобильный лифт) используется в зданиях или на территориях с ограниченным пространством (вместо пандусов), как правило, для перемещения автомобилей в гараж или склад производителя. Автомобильные лифты в основном имеют гидравлический привод и имеют грузоподъемность 2 тонны.

Гидравлические цепи с редуктором (в отличие от велосипедных цепей) создают подъемную силу для платформы, а противовесы отсутствуют. Чтобы приспособить конструкции здания и улучшить доступ, платформа может вращаться, так что водителю нужно только двигаться вперед.

Примечания и ссылки

Руководство архитектора по: лифтам и эскалаторам

Найдите идеальные лифты и эскалаторы для вашего следующего проекта на новой торговой площадке Architizer для строительных товаров. M anufacture rs: ознакомьтесь с последними новостями строительства и зарегистрируйтесь сейчас.

Неотъемлемая часть доступа к невозможным в противном случае частям здания, лифты и эскалаторы находятся в самом центре того, как мы сегодня понимаем высотные здания и взаимодействуем с ними; жизнь в том виде, в каком мы ее знаем, была бы невозможна без них. Тем не менее, несмотря на то, что они используются каждый день, их внутреннее устройство остается относительно неизвестным. В этом руководстве мы рассмотрим советы и рекомендации по выбору лифтов и эскалаторов.

Поиск производителей лифтов и эскалаторов

Поместье Parkview от студии Mason; изображение через Mason Studio

Лифты

имеют широкий спектр применения, но их основные характеристики остаются неизменными во многих отраслях промышленности. В то время как промышленные, больничные и грузовые лифты определяются в основном своими размерами, назначением и вместимостью, коммерческие и жилые лифты предоставляют больше свободы для проектирования. Определение грузоподъемности кабины и типа подъемного механизма лифта лучше оставить производителю.Это дает архитектору возможность изучить варианты дизайна входа в холл, интерьера кабины и элементов управления пользовательского интерфейса.

Лифт из кирпича и стекла от Карлеса Энриха; изображение через Карлеса Энрича

Лифтовые подъемные системы

Безредукторная тяга: Безредукторные тяговые системы используют плетеные стальные тросы и противовесы для поворота подъемного шкива. Благодаря способности достигать очень высоких скоростей, эти системы распространены в очень высоких зданиях.

Редукторная тяга: Редукторные тяговые системы используют редуктор червячного типа для поворота подъемного шкива. Эти системы медленнее, чем безредукторные, но требуют менее надежного двигателя.

Без машинного помещения: Системы без машинного помещения могут быть тяговыми или гидравлическими. Разница в том, что они имеют гораздо более компактные подъемные шкивы и, следовательно, не требуют машинного помещения для поддержки лифта.

Гидравлический: Обычно используется для зданий высотой до шести этажей. Для гидравлических систем не требуются большие подвесные подъемные системы, такие как системы с редуктором и без редуктора.Вместо этого они поднимаются поршнем внизу.

Бронзовые панели лифтов Magnolia, разработанные в сотрудничестве с Ябу Пушелбергом для нового отеля в Китае; изображение через Archinect

Размеры лифта

Следующие размеры являются деталями, которые архитекторы должны знать, чтобы должным образом информировать производителей о параметрах их строительной конструкции.

Максимальное расстояние перемещения: Знание общего вертикального расстояния, которое должен пройти лифт, помогает производителям определить правильный тип системы.Гидравлические системы, например, обычно поддерживают не более шести этажей, в то время как тяговые системы подходят для более высоких шахт.

Минимальная высота этажа: Этот размер представляет собой расстояние от посадки до посадки, что поможет производителям запрограммировать управление движением лифта и определить любые ограничения по размеру кабины.

Размеры шахты: Если конструкция шахты уже установлена, сообщите производителю ширину, глубину и высоту шахты.Если нет, и вы строите с нуля, проще всего спланировать конструкцию так, чтобы в ней можно было разместить стандартную систему.

Размеры подъезда: Ширина, высота и глубина подъезда будут зависеть от применения лифта. Например, входы в больничные лифты обычно имеют ширину от 4 до 5 футов и высоту 7 футов для размещения любого медицинского оборудования. Поговорите со своим производителем о том, какие размеры входа лучше всего подходят для вашей типологии и использования.

Размеры кабины: Как и вход, размеры кабины будут зависеть от области применения и желаемой вместимости, а также расстояния от приземления до приземления.Например, пассажирские лифты могут иметь ширину от 6 до 7 футов и глубину от 4 до 9 футов, что соответствует диапазону грузоподъемности от 2 000 до 5 000 фунтов.

Лифт из кирпича и стекла от Карлеса Энриха; изображение через Карлеса Энрича

Эстетика лифта

Тип двери: Двери лифта могут быть одинарными, двойными или тройными скоростями в зависимости от количества панелей. Кроме того, двери могут быть одностворчатыми слева направо или открываться по центру.

Косяк: Кронштейн относится к сторонам подъезда, составляя глубину между коридором и салоном автомобиля.Косяк может быть разной формы, в том числе квадратный, скошенный и с выпуклым носиком.

Дизайн внутренней кабины: Панели пола, стен и потолка доступны в широком спектре материалов и стилей, включая нержавеющую сталь, металлический ламинат, цветной ламинат, деревянный ламинат, дерево, стекло, эмаль, винил, ковер и камень.

Панель управления автомобилем (COP): COP — это панель навигации внутри автомобиля. Его можно настроить с использованием бесчисленных материалов, отделки, стилей кнопок и даже ЖК-дисплеев.

Канатная подъемная система KONE Ultra; изображение через Digital Trends

Производительность лифта

Скорость: Безредукторные тяговые лифты могут развивать скорость от 500 футов до 2000 футов в минуту, редукторные системы — до 500 футов в минуту, а гидравлические — до 200 футов в минуту. Максимальное расстояние перемещения также может влиять на выбранную скорость лифтовой системы, поскольку 30 секунд считаются максимальным временем перемещения между нижним и верхним этажами любого отдельного здания.

Вместимость: Пассажирские лифты обычно имеют грузоподъемность от 1 000 до 6 000 фунтов, в то время как грузовые лифты классифицируются по грузоподъемности и могут выдерживать до 20 000 фунтов.

Энергопотребление: В среднем лифты потребляют около 5% всей электроэнергии здания. Гидравлические агрегаты в малоэтажных зданиях обычно менее эффективны, чем тяговые лифты в средних и высотных зданиях. Методы энергосбережения, такие как интеллектуальные программные пакеты, реагирующие на движение лифтов, экологически чистые материалы и эффективное освещение, могут значительно снизить энергопотребление системы.

Пожар: Важно указать, где находится ваше здание, чтобы производители могли гарантировать, что лифтовые блоки будут соответствовать местным нормам пожарной безопасности. Некоторые лифты, например, будут иметь полностью огнестойкие двери.

Il Fondaco Dei Tedeschi, OMA

Эскалаторы

Эскалаторы — довольно сложное оборудование, но не требуется инженера-механика, чтобы определить их для вашего проекта. Производители создают, доставляют и устанавливают их как готовые блоки, и только некоторые компоненты можно полностью настроить.Самая сложная информация, которую вам нужно будет предоставить, включает подробные сведения о размерах и конструктивной способности помещения для установки, а также о предполагаемом количестве людей, которые будут перемещаться по зданию в любой момент времени. Кроме того, подумайте о цвете и материале, который вы предполагаете для ступеней, поручней, балюстрад и настила.

Schindler Elevator Corporation, штаб-квартира в США | Фаза 2 от Ikon.5 Architects

Эстетика эскалатора

Ступени: Ступени эскалатора доступны из алюминия, стали и синтетических материалов, а также с широким спектром отделки.Самые распространенные виды отделки — натуральные и порошковые. Обычные размеры ступеней эскалатора — 24, 36 или 40 дюймов. Кроме того, строительные нормы США предусматривают, что угол наклона эскалаторов не должен превышать 30 градусов.

Поручень: Поручни эскалатора чаще всего состоят из темного мягкого пластика или резины, которые могут быть окрашены практически в любой цвет.

Балюстрада: Балюстрады эскалатора обычно состоят из стекла, алюминия, бронзы или стали.Балюстрады обычно имеют высоту от 36 до 40 дюймов и ширину примерно ½ дюйма.

Внутренний и внешний настил: Под внутренним и внешним настилом понимается алюминиевое или стальное покрытие, которое закрывает стык между балюстрадой системы и ступенями. Порошковая окраска и другие виды отделки позволяют изменять цвет и текстуру этого элемента эскалатора.

Освещение: Светодиодные фонари обычно добавляются к балюстраде, гребенке (область между верхней и нижней ступеньками и площадкой), зазорам ступеней и юбкам точечно или полосами.

Эскалатор Производительность

Тираж: Укажите, есть ли у вас требования к циркуляции, включая расчетное максимальное количество людей, которым нужно будет пользоваться эскалатором в самое загруженное время дня. Это может повлиять на ширину шага и скорость указанного механизма.

Скорость: Скорость эскалатора обычно составляет от 75 до 100 футов в минуту. Более высокие скорости труднее достичь на более длинных эскалаторах при сохранении низкого уровня вибрации.

Энергопотребление: На эскалаторы обычно приходится от 2 до 10% выработки энергии зданием; Поэтому очень важно учитывать, сколько энергии будут потреблять эскалаторы во время работы. Многие производители предоставляют эффективные приводные системы, компоненты, требующие меньше энергии, и интеллектуальное программное обеспечение для управления питанием.

Поиск производителей лифтов и эскалаторов

Найдите лифты и эскалаторы для вашего следующего проекта на новой торговой площадке Architizer для строительных товаров. Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель бетона и хотите сотрудничать с архитекторами? Щелкните здесь .

Грузовой лифт для внутренней и наружной установки

Наш грузовой лифт имеет 4 варианта грузоподъемности, поэтому у вас точно не будет более дорогостоящего решения, чем требуется.

Грузовой лифт

AluLet HC250GEK, HC300GEK, HC400GEK и HC500GEK (Hydro-Con (кг на подъем) Цепь грузового лифта (Kæde)) — наши грузовые лифты, предназначенные как для внутренней, так и для внешней установки.Грузовой лифт изготавливается и монтируется с собственной самонесущей шахтой. По умолчанию вал изготавливается из натурального анодированного алюминия, который особенно устойчив к иногда суровому северному климату. Внутренние стенки и потолок кресла изготовлены из оцинкованного листового металла, пол кресла — с алюминиевым напольным покрытием (нескользящая пластина), дверь — с двойным многослойным безопасным стеклом. Все материалы, которые делают грузовой лифт профессиональным инструментом, выдерживающим грубое и кропотливое использование.

Грузовой лифт предназначен исключительно для вертикальной транспортировки тяжелых грузов, товаров и грузов, но не для пассажирских перевозок. Если вы ищете решение, которое может перевозить людей и товары, то лифт, подъемник лифта и подъемник платформы могут сделать это, вы можете узнать больше о том, как выбрать правильное решение в нашем руководстве по лифтам здесь.

Система привода грузового лифта и особенности

Наш грузовой лифт построен на основе дублированной системы приводов с роликовой цепью, которая, как известно, является надежной и стабильной.Оборудование устанавливается в верхней части шахты, поэтому отдельное машинное отделение не требуется. Это большое преимущество, поскольку вы оптимизируете занимаемое пространство, упрощаете поиск места для установки грузового лифта, экономите время и затраты на строительство и получаете безопасную и эффективную установку. Кроме того, нет необходимости в толщах (яма под шахтой), грузовой лифт можно установить прямо на существующие этажи. При установке непосредственно на верхний этаж на нижнем этаже предусмотрена встроенная рампа, так что перепады уровней в 70 мм выравниваются, а подача груза в грузовой лифт и выгрузка из него становятся легкими и беспроблемными.Если есть вероятность 70-миллиметрового приямка, это также вариант, чтобы на нижнем этаже было достигнуто 100% выравнивание, как и на других этажах.

Лифт лифт имеет высоту подъема до 20 метров, с бесконечным количеством этажей, цена зависит от количества дверей, этажей, высоты лифта и размера шахты. HYDRO-CON имеет самые большие на рынке размеры платформы (кабины) по отношению к размерам шахты, независимо от того, насколько узко пространство, в котором установлен грузовой лифт, пространство кабины оптимизировано.Таким образом, вы получаете лучший доступ для товаров, которые вы должны перевозить между этажами.

Варианты установки грузового лифта

Грузовой лифт спроектирован для встраивания в существующие многоэтажные дома на очень небольшом пространстве. Его можно встраивать в подъезды или где-нибудь между этажами. Грузовой лифт также очень хорошо подходит для внешней установки и изготовлен из материалов, которые могут выдерживать суровые северные климатические условия и обеспечивать долгую и беспроблемную эксплуатацию вашего продукта.Грузовой лифт устанавливается как в частном, так и в государственном секторах и может использоваться детскими садами и другими государственными учреждениями, в зданиях, магазинах, офисах, отелях, ресторанах, фабриках, школьных супермаркетах, торговых центрах, аэропортах, складах, больницах. , и промышленные компании. Время установки варьируется от половины дня до недели в зависимости от условий.

Кабина представляет собой полузакрытое кресло-лифт, закрытое со всех сторон, кроме двери.Управление осуществляется кнопками импульсного давления с этажей, из кабины управления нет, так как лифт предназначен исключительно для грузовых перевозок.

Инвестируя в установку грузового лифта, вы улучшаете рабочую среду и ограничиваете подверженность ваших сотрудников физическому износу, а также позволяете оптимизировать рабочие процессы.

Преимущества грузового лифта

Наш грузовой лифт, как и другие наши продукты, может поставляться во многих различных размерах и с множеством вариантов индивидуальной настройки.Если вам нужен стеклянный стержень, мы без проблем производим его из двойного многослойного безопасного стекла, или, если вам нужен определенный цвет, его также можно оформить. Грузовой лифт в стандартной комплектации поставляется с ручными дверями, но можно настроить, должны ли они быть электрическими складными дверями. Кроме того, в стандартной комплектации он поставляется с односторонней дверью, но также можно выбрать две двери с центральным проходом или угловые двери. Мы являемся специалистами в адаптации наших продуктов для узких областей, в которых вы, как клиент, по-прежнему можете максимально использовать пространство кресла.Цены варьируются в зависимости от настроек и других условий, поэтому свяжитесь с нами, и мы найдем для вас подходящую цену.

Технические характеристики грузовых лифтов AluLet (HC250-500GEK):

Технические данные грузовых лифтов HC250-500GEK практически идентичны, как показано в таблице ниже, единственные существенные различия заключаются в том, насколько велика максимальная весовая нагрузка и нужно ли ее размещать внутри на лестничной клетке, где-то между настилом пола, или снаружи как отдельно стоящие. Подъемник goodselevator, который раньше входил в серию MiniLet, теперь подпадает под нашу серию AluLet, поскольку он, как и все наши лифты, изготавливается и устанавливается в собственную легкую алюминиевую шахту.

Грузовой лифт может быть установлен там, где очень мало места, и доступен в различных размерах. Ниже вы можете увидеть конкретные стандартные размеры вала и размеры платформы, вы также можете загрузить техническое описание, чтобы получить общий вид. Если вам нужны валы других размеров, свяжитесь с нами.

Тип	Грузовой лифт	Грузовой лифт	Грузовой лифт	Грузовой лифт	Блок
Модель	HC250GEK	HC300GEK	HC4000GEK	HC5000GEK	–
Размещение	внутри / снаружи	Внутри / снаружи	внутри / снаружи	внутри / снаружи	–
Весовая нагрузка (макс.)	250	300	400	500	кг
Люди	0	0	0	0	–
Скорость	0,14	0,14	0,14	0,14	м / сек
Высота вала	2100	2100	2100	2100	мм
Дверное решение	680	680	920	920	мм
Высота двери	1600	1600	1600	1600	мм
Высота верха	2100	2100	2100	2100	мм
Толщина	70	70	70	70	мм

Лифт грузовой стандартный skaktstørrelser / typer

Грузовой лифт	Размеры вала	Размер стула (мм)	Дверное решение	Дверь
HC250GEK	1000 x 1000	730 x 860	680	Шлакдёр
HC300GEK	1000 x 1240	730 x 1100	680	Шлакдёр
HC400GEK	1240 х 1240	970 x 1100	920	Шлакдёр
HC500GEK	1240 x 1615	970 х 1475	920	Шлакдёр

Галерея внутреннего и наружного грузового лифта

Имея около 5000 установленных установок в Дании, мы обладаем обширным опытом и индивидуальными решениями, поэтому свяжитесь с нами, если вы не думаете, что нашли то, что ищете.

Размеры пассажирских и грузовых лифтов для жилых домов

Габариты грузовых лифтов

Размеры лифта

Стандарты для размеров лифта.

Какие ещё бывают тонкости при проектировании лифтов.

ЛИФТЫ. Технические условия | Архитектура и Проектирование

ГОСТ 8823-85 Лифты электрические грузовые. Основные параметры и размеры

Грузовые лифты | Цена на грузовые лифты в Москве и по всей России

Отделка грузовых лифтов

Купить грузовой лифт

Модели грузовых лифтов

Монтаж грузового лифта

Грузовые лифты КМЗ

Карат-Лифткомплект — Чертежи

Грузовые лифты с верхним расположением машинного помещения

Общий вид грузового лифта с верхним расположением машинного помещения

Общий вид грузового лифта с нижним расположением машинного помещения

Грузовые кабины | Компания MEI Total Elevator Solutions

4000 фунтов

4000 фунтов

5000 фунтов

5000 фунтов

6000 фунтов

6000 фунтов

8000 фунтов

8000 фунтов

10000 фунтов

10000 фунтов

12000 фунтов

12000 фунтов

15000 фунтов

15000 фунтов

20000 фунтов

20000 фунтов

25000 фунтов

25000 фунтов

Покупка коммерческого лифта: руководство по продаже коммерческих лифтов

: покупка и установка коммерческого лифта

Изучение вариантов коммерческого лифта

Типы лифтов торговых

Пассажир

LULA

Подъемники для инвалидных колясок

Грузовые лифты

Кухонные лифты

Гидравлический

Тяга

Кабельный барабан

Винтовая передача

Стекло

MRL

На открытом воздухе

Как это работает? / Обучающие видео

Технические характеристики / BIM / Чертежи

Коммерческий лифт типоразмеров

Лифт Тип

Технические характеристики

Насколько велика шахта лифта? Размеры подъемного вала и указания

Вопросы доступности

Модернизация коммерческого лифта

Коммерческие лифты FAQ

Что такое коммерческий лифт?

Что такое пассажирский лифт?

Нужен ли в двухэтажном доме лифт?

Какой стандартный размер подъема в футах?

Насколько большим должен быть коммерческий лифт?

Сколько места нужно для лифта?

Что такое вал лифта?

Какой размер шахты лифта?

Сколько людей может поместиться в лифте или лифте?

Какова ширина типичной двери лифта?

Насколько высоки стандартные лифты и дверь лифта?

Как рассчитать размер подъемника?

Сколько стоит установка лифта в коммерческом двухэтажном доме?

Сколько стоит подъемник для четырех человек?

Сколько стоит содержание лифта?

Что такое грузовые лифты?

Каков размер грузового лифта?

Сколько веса может выдержать грузовой лифт?

Сколько стоит грузовой лифт?
