Как развести и смонтировать проводку в гараже ⋆ Электрик Дома

Содержание

1. Первое, с чем нужно определиться это:
2. Список необходимого
3. Выбор кабеля
4. Выбор автоматов
5. Прокладка проводки
6. Соединение проводов
7. Соединение проводов в щитке подключение автоматов с заземлением
8. Соединение проводов в щитке подключение автоматов без заземления

Смонтировать электропроводку и электрощиток в гараже самостоятельно не так уж сложно. Вместе с тем есть ряд нюансов, которые нужно предусмотреть при расчёте и монтаже.

 Рассмотрим монтаж однофазной проводки на 220 вольт.

Первое, с чем нужно определиться это:

• место ввода электрического кабеля в гараж
• место расположения щитка
• места расположения розеток
• места расположения светильников
• наличие заземления
• наличие мощных электропотребителей вроде компрессора.

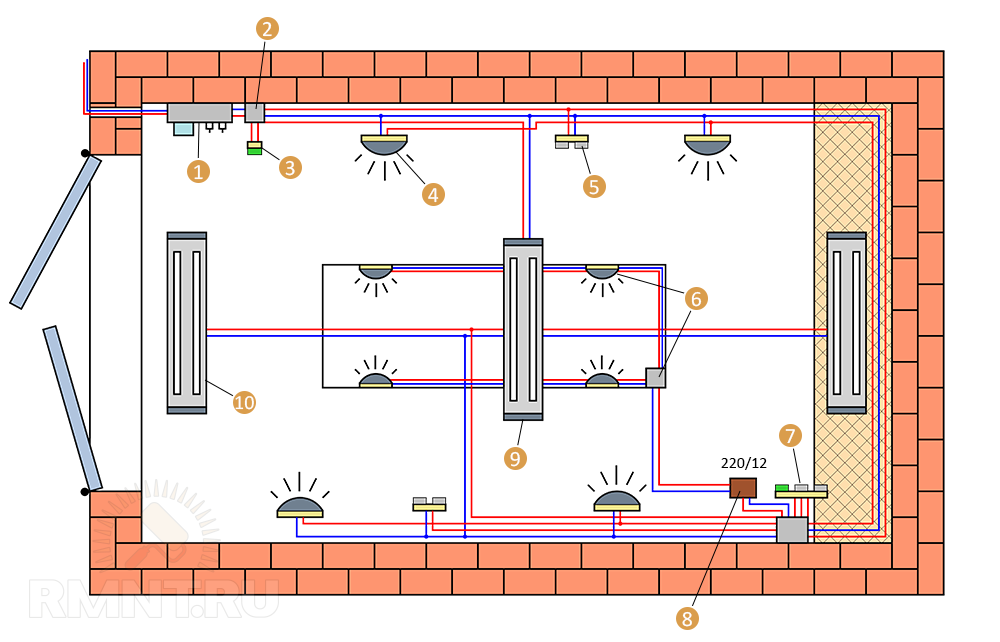

Рисуем план гаража и отмечаем точки установки, а также рисуем схему прокладки кабеля. Я это сделаю на примере своего гаража 6х4:

разводка проводки в гараже

Если планируете подключать мощные электропотребители, то для них стоит предусмотреть отдельную линию выведенную на отдельный автомат.

Список необходимого

Для монтажа проводки понадобится:

• Корпус щитка
• Автоматы по количеству линий
• Шины для соединения проводов нуля и земли
• Кабель 1,5 мм² для освещения
• Кабель 2,5 мм² для розеток
• Кабельканал или гофра с крепежными скобами
• Розетки, выключатели плафоны освещения

При монтаже проводки с использованием заземления дополнительно понадобится Устройство защитного отключения УЗО.

ВНИМАНИЕ! Для обеспечения вашей безопасности целесообразно установить УЗО в электропроводку, так как это устройство защищает от утечки тока на шину заземления (корпус электроприборов), а значит защищает от удара электрическим током.

Выбор кабеля

Для монтажа бытовой электропроводки используют медный кабель. Алюминиевый кабель уже практически не используется ввиду того, что он выдерживает меньшие нагрузки и обладает меньшей прочностью.

 Кабель выбирается в зависимости от планируемой нагрузки из расчёта 1 мм²

на каждые 10 Ампер тока.

Как правило, для освещения используется медный кабель сечением 1,5 мм², а для розеток 2,5 мм².

Кабель также бывает гибким и жестким, эта характеристика никак не влияет на его проводимость, поэтому выбирайте тот с которым вам удобнее работать.

Количество жил в кабеле определяется наличием заземления. Если вы монтируете электропроводку с заземлением, то вам понадобится трехжильный кабель, если же без заземления, то двухжильный.

Выбор автоматов

Автоматы выбираются в зависимости от предполагаемой нагрузки на каждую из линий. Чтобы рассчитать его номинал, нужно сложить максимальную мощность всех предполагаемых потребителей на линии в ватах и поделить на 220 Вольт, мы получим примерный ток. Также стоит предусмотреть некоторый запас по току, чтобы в момент пуска или включения не выбивало автоматы.

К примеру, у нас в линии освещения 20 ламп по 100 Ватт, значит нагрузка на линию освещения будет равняться 2000 Ватт или 2 КВт. Значит ток, протекающий в этой линии будет равен 2000/2200 = 9 Ампер. Автомат на 16 Ампер будет оптимальным.

Обычно для линий освещения используют автоматы на 10-16 Ампер, а для розеток на 25 Ампер.

Но в каждом конкретном случае нужно рассчитывать относительно планируемой нагрузки, слишком большой запас (больше чем в 2 раза) брать не стоит, это снижает надёжность защиты.

Прокладка проводки

Провода прокладываются в гофре или кабельканале по стенам или потолку. Подробнее о способах укладки проводов можно почитать в этой статье.

Согласно требованиям безопасности гофра или кабельканал должны прокладываться по бетонным или кирпичным стенам, а если провода прокладываются по деревянной стене или потолку, то в месте касания стены с кабелем должна быть прибита полоса из листового металла. Это правило также относится к местам установки щитков розеток, выключателей и других элементов электропроводки.

Соединение проводов

ВНИМАНИЕ! Все работы проводятся при отключенном вводном автомате! Не подвергайте свою жизнь опасности.

Провода соединяются между собой в щитках, распредкоробках, розетках, выключателях или плафонах ламп. К примеру, в розетке соединение выглядит так:

Соединение проводов в розетке

Цвет проводов в кабеле обозначает его назначение. Подробнее о цветах проводов и видах обозначение можно почитать здесь.

Соблюдать правила монтажа проводов по цвету важно хотя бы потому, что это облегчает монтаж и дальнейшее наращивание и(или) ремонт проводки, а также потенциально снижает риск удара электрическим током.

Соединение проводов в щитке подключение автоматов с заземлением

В зависимости от того, будет использовано заземление или нет схема соединения будет отличаться. Если вы используете заземление, то в щитке провода соединяются по следующей схеме:

Подключение автоматов в щитке

Обратите внимание! На УЗО как правило есть обозначение входа (1) и выхода(2), а также фазы (L) и нуля (N), это очень важно, ведь при неправильном подключении УЗО может сгореть. Если на УЗО нет обозначения нулевого проводника буквы N, вместо буквы изображены цифры входа и выхода второго проводника 3/4 и 4/3, значит ноль и фазу можно подключать с любой стороны.

Соединение проводов в щитке подключение автоматов без заземления

Если вы всё же решили пренебречь своей безопасностью и не ставить устройство защитного отключения, то можно использовать двужильный кабель, а схема соединения в щитке будет такой:

Подключение автоматов в щитке без заземления

Всё соединяем по схеме, включаем вводной автомат и все автоматы в нашем новом щитке.

МОЖНО ПРОВЕРЯТЬ!

Проводка в доме своими руками

Введение

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок – то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж – она считается основополагающей.

Подытожим

Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.

В чем и как замешать правильный раствор для штукатурки стен.

Существует два способа замешивания – ручной и машинный. Выбор зависит от объемов работ и возможности автоматизации.

Замешивание вручную.

Небольшое количество штукатурного раствора можно приготовить в эмалированном или пластиковом ведре. Для этого емкость наполняют песком и цементом, перемешивают их мастерком, шпателем или рукой в резиновой перчатке. Затем добавляют воду небольшими порциями, пользуясь ковшом для штукатурки.

Таким же образом работают в более вместительных емкостях. Например, 20-40 литровых ведрах. Цементный раствор для ремонта штукатурки стен замешивают в стандартной пропорции, но отмеряют не ведрами, а ковшами, мастерками и проч.

Труд можно автоматизировать применением миксеров – насадок на дрели. В качестве насадки используются специальные лопасти или изогнутый кусок толстой проволоки.

Лучше не загибать проволоку буквой «Г», поскольку большие обороты дрели вызовут в ведре целую «бурю», масса разлетится по комнате.

Как сделать в корыте раствор для штукатурки из цемента и песка.

Корыто – широкая емкость с плоским дном. Наиболее удобно при ручном производстве раствора.

Ингредиенты перемешиваются штыковой или тупой совковой лопатой. Но удобнее использовать тяпку с плоским (не скругленным) лезвием. Таким приспособлением работу ведут движениями «на себя». Это легче для поясницы и рук.

Корыто может быть, как металлическим, так и деревянным. В крайней нужде для замеса вырывают яму с плоским дном, которую устилают рубероидом с перехлестом не менее 20 см. Работать в углублении не так удобно. Но такая емкость – отличное решение в некоторых ситуациях.

Правила монтажа электрощита

Обычно электрощит устанавливают на входе в дом. Он бывает двух видов – внутренний и наружный. Размеры щита выбирают исходя из количества групп автоматов, электросчетчика, УЗО. Также необходимо оставить несколько групп в качестве резервных.

Электрощит следует надежно защитить от повреждений. Кроме того, он должен быть недоступен для детей.

Электрощит следует выбирать на основании следующих требований:

• каждый электрощит обязан быть оснащен техническим паспортом. В нем следует указать тип изделия, номинальный ток, способы установки;
• электрощит должен быть покрашен негорючей краской. На его корпусе нанесены соответствующие знаки опасности и напряжение сети;
• корпус электрощита предусмотрен быть заземлен, дверцы имеют специальные ушки для установки пломб.

Перед установкой электрощита следует убедиться, что все потребители дома смогут быть запитаны с этого места. Зная, как сделать разводку электропроводки в доме кратчайшим путем, можно значительно сэкономить на длине проводов. Правила разводки проводов должны соответствовать требованиям пуэ. Например, разводка электропроводки на кухне производится особым способом, так как относиться к помещениям повышенной влажности.

Популярные виды электрощитов

Разводка групп в электрощите

Прежде чем узнать, как развести электропроводку в щите, следует определиться по каким параметрам будет осуществляться разделение групп. Группировка потребителем может быть по этажам, комнатам, идентичным устройствам. Выбор группировки зависит от площади дома и количества потребителей.

Обычно после вводного автомата следуют группы, которые отвечают за конкретные помещения. За ними ниже расположены следующие группы конкретных потребителей. Распределение групп должно выглядеть логично в электрощите, чтобы можно было быстро разобраться со всей структурой.

Узнайте процесс монтажа электрощита от профессионального электромонтера

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки.

Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой. Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Разные схемы соединения

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Типичная 3-комнатная планировка

В типовой 3-комнатной квартире жилое пространство распределено различным образом, причем некоторые варианты весьма удобны, другие способны доставить дискомфорт.

Существует вариант с двумя маленькими и одной большой комнатой, с одной комнатой изолированного типа и двумя смежными помещениями. Есть так называемая схема «самолет», когда окна комнат выходят на разные стороны дома.

Если в семье есть дети, то распределение помещений имеет смысл сделать следующим: одну комнату отвести под детскую, одну оставить для спальни, а большую отдать гостиной. Во многих 3-комнатных квартирах присутствует раздельный санузел, они максимально удалены от лестницы и лифта, площадь составляет от 56 до 80 кв. м.

Расположение комнат в «новостройках»

В настоящее время санузел принято располагать рядом с кухонной комнатой. Также в современных планировках может использоваться открытый тип жилья, когда нет изолированных друг от друга комнат, что может быть не совсем удобно.

Трехкомнатное жилье также может иметь и угловое расположение. В этом случае одна из комнат становится проходной и ее обычно превращают в гостиную. В этом случае часто совершают перепланировку такой квартиры.

Нельзя не упомянуть про чешскую типовую планировку трехкомнатной квартиры. Она является весьма продуманной, но лишенной оригинальности. Хотя в этом случае вы всегда можете совершить перепланировку, так как далеко не все стены в ней являются несущими.

В настоящее время в современных многоквартирных домах может применяться самое разнообразное расположение комнат. Постоянно появляются новые виды планировок трехкомнатных квартир, что позволяет удовлетворить самые различные вкусы будущих владельцев квартир.

В панельных домах

Также старые типовые планировки в панельных домах при помощи опытных дизайнеров всегда можно превратить в нечто новое и современное, кардинально поменяв облик квартиры.

Что касательно квартир в пятиэтажных «хрущевках», то для них сейчас стараются выбрать более комфортную перепланировку. Например, кладовку в такой квартире превращают в гардеробную для хозяйки.

Также применяют частичное объединение помещений, например, балкон со спальной или кухню с гостиной. Пол в такой квартире меняют, используя плитку и убирая старое деревянное покрытие и стяжки.

Один из интересных вариантов – перепланировка стандартной типовой трехкомнатной «распашонки» в девятиэтажках в квартиру с объединенной кухней-гостиной и двумя изолированными комнатами.

Необходимо отметить, что трехкомнатные квартиры в пятиэтажках проектировались не совсем удачными. Смежные комнаты и небольшие площади помещений были не очень удобны. Поэтому в настоящее время для улучшения условий проживания применяют кардинальную перепланировку квартиры.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Функциональность штор

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

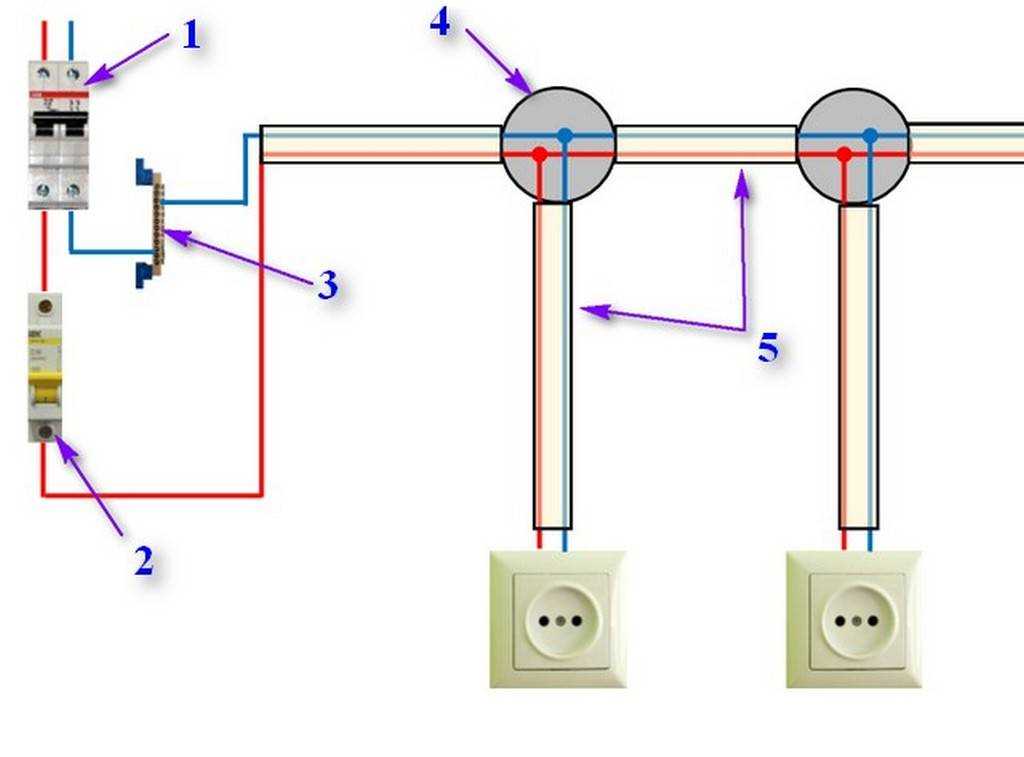

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Как перемонтировать дом, не снимая гипсокартон: 4 этапа и советы

Замена электропроводки всегда является больной темой для домовладельцев, так как большинство людей сразу же думают о понесенных расходах или беспорядке и сложности, связанных с проектом. Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку приводит не только к коротким замыканиям, но и к возгоранию.

Провод, который вызывает искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество. Это одна из основных причин, но не единственная, почему так важна замена электропроводки в доме. Поскольку большинство домовладельцев обеспокоены разрушительным процессом, электрикам часто задают вопрос: «Можно ли переустановить дом, не снимая гипсокартон?».

Обычно ответ положительный, и в некоторых случаях даже замена электропроводки во всем доме может быть выполнена с минимальным вмешательством. Если вы хотите узнать больше о процессе, хороший электрик должен помочь вам, как переделать дом, не снимая гипсокартон. Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае любого другого проекта реконструкции или модернизации дома, чем лучше вы спланируете и подготовите замену электропроводки, тем более плавным будет процесс. Подробный план поможет вам расположить и спроектировать цепи таким образом, чтобы вы могли сохранить гипсокартон.

Всегда лучше обратиться за советом к профессиональному и сертифицированному электрику даже на этом этапе, чтобы сделать ваш план действительно выполнимым и наилучшим образом действовать. Обычно этап планирования и подготовки включает в себя:

• подробный план старой схемы – это старая проводка, которую необходимо заменить, и подробный чертеж того, где что находится, что может помочь свести к минимуму поломку
• подробный план новой схема — в некоторых случаях новая проводка может следовать другому плану, если старая не оптимальна или если есть новые потребности, которые необходимо приспособить
• расчеты электропроводки – новый план поможет вашему электрику рассчитать количество необходимых проводов и кабелей, а также определить наилучшие и наиболее целесообразные маршруты для новой электропроводки

2. Этап подготовительных работ

не снимать для установки проводки, новые провода придется прокладывать через подполье или, в некоторых случаях, по чердаку. Это означает, что вам нужно освободить место для их проскальзывания.

Этот этап помогает не только освободить место для новой проводки, но и разметить путь для того, что нужно удалить, и для ввода новой проводки в розетки. Вы должны быть в состоянии найти подполье, где электрик будет выполнять большую часть работы.

Если вы решите выполнить подготовительные работы самостоятельно, вам также следует подумать о том, чтобы избавиться от беспорядка рядом с электрическими розетками в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими вещами следует разобраться до их прибытия.

3. Стадия демонтажа

Этап демонтажа соответствует своему названию и относится к вытягиванию и утилизации старой проводки. Это не так просто, как кажется, по двум основным причинам:

1. Просто так провода из стены не выдернуть — они вообще степлеры;
2. Старую проводку нельзя выбрасывать в мусорку — ее нужно перерабатывать.

Старая проводка часто прикручена к каркасу, что означает, что вы не можете просто вытащить кабели из стены. Убедившись, что электричество отключено, электрик может отрезать кабель и удалить открытую часть, оставив кабель внутри стены. Если вы не против залатать гипсокартон, то эти кабели можно протянуть изнутри комнаты, а в противном случае это придется делать в подполье.

Некоторые кабели расположены в более удобных местах, и их удобнее вытягивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Новый этап электропроводки

Замена электропроводки в доме — это не так просто, как соединить два кабеля вместе и позволить одному заменить другой. Когда это не так, процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрику придется предварительно вырезать отверстие для каждой коробки электроприборов схемы.

Затем будет просверлено отверстие диаметром 3/4 дюйма в верхней пластине стены непосредственно над каждым отверстием или в нижней пластине под отверстиями. Обычно это работа для двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на Этапе 1 были выполнены правильно, то провод должен подаваться прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена ​​к нужному выходу.

Советы по перемонтажу электропроводки в доме без снятия гипсокартона

Хотя может быть нетрудно узнать больше о том, как перемонтировать электропроводку в доме без демонтажа гипсокартона, сделать иногда это может быть сложно. Существуют дополнительные меры предосторожности, которые электрики принимают в таких проектах, особенно когда речь идет о том, чтобы новые кабели были зажаты и затянуты. Это потому, что они не стягивают гипсокартон, поэтому они не могут прикрепить кабели скобами к стойкам за стенами, что является обычной техникой.

Одним из решений является крепление кабеля к балкам или стропилам с помощью проволочных скоб. Электрик должен убедиться, что каждый провод надежно закреплен в электрической коробке соответствующего устройства с помощью правильного зажима.

Использование распределительных коробок для организации проводов — еще один отличный совет при повторной проводке. Это пригодится и позже, если вы захотите внести какие-то дополнения. Их можно разместить над каждой комнатой.

Очень важно, чтобы замена электропроводки выполнялась должным образом и квалифицированными и опытными специалистами. Если электрическая проводка установлена ​​неправильно, провода могут быть повреждены и вызвать короткое замыкание. Более того, если подключение к щиту и в распределительных коробках не выполнено должным образом, то это может вызвать ЭМП, что может иметь нежелательные последствия для вашего здоровья.

First Name *

Last Name *

Email *

Phone *

Project Type * Project Type*CommercialResidentialIndustrial

Project Address *

City *

StateStateCA

Почтовый индекс *

Сведения о проекте

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы являетесь домовладельцем или владельцем бизнеса в радиусе 20 миль от Хоторна и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

почтовый адрес

4825 Rosecrans Ave
Hawthorne, CA

.

Можно ли это сделать самому или вызвать электрика?

К Мистер Спарки

Ну, это может быть неловко: ваш супруг посмотрел пару видео на YouTube и «устранил» вашу проблему с электричеством, но теперь вы хотите вызвать специалистов, чтобы действительно решить проблему.

Бывают случаи, когда человек, не имеющий образования в области электротехники, может решить дома небольшую проблему, например, обновить розетку или выполнить техническое обслуживание генератора. Бывают также случаи, когда необходимо вызвать профессионалов, чтобы никто не пострадал или дом не остался без необходимого электричества.

Ниже приведены некоторые инструкции для тех, кто решил сделать это без профессионала, а также советы о том, когда вам нужна помощь. Серьезно, безопасность всегда должна быть на первом месте.

Прокладка электропроводки сквозь стены

Работа с электричеством может быть трудной и опасной, если ее выполнять неправильно. Однако есть несколько простых работ, которые электрики-любители могут выполнить самостоятельно, если у них есть базовые инструменты и опыт. Читайте советы о том, как проложить электропроводку за стенами, не разрушая дом.

Начните работать электриком-сделай сам

Для начала вам потребуется:

• Искатель шпилек
• Гибкая насадка для дрели
• Светящийся стержень для протягивания проводов через сделанные вами отверстия
• Веревка
• Размеры любой устанавливаемой розетки или приспособления, чтобы можно было обрезать пятно до нужного размера

До вы начнете сверлить любые отверстия или возиться с проводами, вам нужно решить, где вы хотите, чтобы провод выходил из стены или потолка. Затем используйте искатель шпилек, чтобы убедиться, что у вас есть свободный проход между точками, где вы хотите, чтобы провод входил и выходил из стены. Если вы обнаружите какие-либо поперечные балки на пути, вы можете избежать большой работы, настроив свое местоположение на более открытое место, если только нет абсолютной необходимости протянуть провод именно в это место.

После того, как вы определили свое местоположение, вы можете вырезать небольшое отверстие в стене, где вы хотите, чтобы провод вышел. Если вы устанавливаете розетку или светильник, постарайтесь сократить его до размеров, чтобы впоследствии сэкономить себе часть работы. Затем, от места, где вы хотите, чтобы провод вошел в стену, используйте гибкий наконечник, чтобы просверлить проход через любые препятствия за стеной, пока не дойдете до выходного отверстия.

Протягивание провода через стену

Теперь пришло время протянуть провод через стену. Если вы привяжете веревку к сверлу, вы можете протянуть ее обратно к точке входа и использовать ее, чтобы помочь протянуть провод к месту назначения. Здесь пригодится светящийся стержень — вы можете прикрепить его к проводу и помочь протолкнуть или протянуть его через любые сложные участки. В качестве бонуса свет от светящегося стержня поможет вам ориентироваться за стенами.

Конечно, вы можете столкнуться с дополнительными препятствиями в зависимости от конкретной работы, которую вы пытаетесь выполнить. Получение доступа к точке ввода троса на чердаке или в подполье может быть проблемой, и если вам нужно маневрировать через перекладины или другие препятствия при ловле троса, работа будет намного сложнее.

Опытные электрики спешат на помощь

Как только у вас есть провод там, где он вам нужен, начинается сложная часть — подключение розетки или светильника и добавление провода к одной из цепей в вашем доме. Если вы не уверены в каком-либо этапе процесса, не стесняйтесь обращаться к опытному электрику, чтобы он протянул руку помощи.

Нажмите здесь, чтобы узнать обо всех доступных услугах по прокладке и замене проводки.

Как проложить провода вокруг дверного проема

Среди простых электрических задач, которые вы можете выполнить самостоятельно, — прокладка проводов или кабелей для ваших устройств и приборов вокруг дверного проема. Иногда вам может понадобиться протянуть провода через всю комнату. Приложив немного усилий и умений, вы можете спрятать провода за дверной коробкой, чтобы сохранить эстетику комнаты. Читайте советы о том, как начать.

Основы прокладки проводов

Прокладка кабелей и проводов по полу — плохая идея по целому ряду причин. Во-первых, они создают опасность споткнуться. Кроме того, когда на них регулярно наступают, тонкая внутренняя проводка имеет тенденцию изнашиваться, что может снизить производительность или даже стать пожароопасным. Наконец, открытые кабели в жилых помещениях просто некрасиво выглядят. Если вы можете спрятать провода в стене, вы устраните все эти проблемы.

К счастью, вы можете выполнить эту работу, не вторгаясь в свои стены. Если у вас обрамленный дверной проем и плинтусы вдоль стен, вы можете провести провода или кабели в любую точку по краю комнаты. Таким образом, установка безопасна и вне поля зрения, что позволяет вам наслаждаться своим жилым пространством, не беспокоясь и не отвлекаясь.

Простые шаги для прокладки кабеля

Чтобы спрятать кабели за дверной рамой или плинтусом, выполните следующие действия:

• Аккуратно подденьте накладку или молдинг в верхней части двери, удалив все гвозди, удерживающие накладку на месте.
• Кроме того, снимите обшивку с плинтуса, где должен проходить провод.
• С помощью пилы для гипсокартона сделайте в стене за обшивкой небольшую щель, достаточно большую, чтобы в нее вошел провод.
• Найдите отверстие в дверной раме внутри стены в верхнем углу двери. Проденьте цепь или толстую веревку через отверстие и протяните ее вдоль стены, пока не сможете извлечь ее у открытого плинтуса у подножия двери.
• Используйте цепь, чтобы протянуть провод вверх через стену, над дверью и обратно вниз с другой стороны.
• Используйте виниловый кабельный канал, чтобы закрепить кабель в углублении в стене за плинтусом.
• Закрепите все накладки и молдинги на своих местах и ​​наслаждайтесь новыми возможностями подключения.

Как соединить удлинители электрических проводов

Многие электрики-любители сталкивались с проблемой раз или два: вы хотите переместить розетку или добавить новый свет в комнату, но провода включены. ваша текущая схема просто недостаточно длинна. Означает ли это, что вам нужно перемонтировать всю схему? К счастью, нет. Опытные электрики могут сращивать провода, безопасно добавляя длину, необходимую для достижения места назначения.

Безопасность прежде всего – это Кодекс электрика

Первый шаг, который необходимо предпринять при выполнении любых электромонтажных работ в вашем доме, – это отключить питание либо в определенной цепи, либо во всем доме. Используйте бесконтактный тестер напряжения, чтобы еще раз убедиться, что электричество действительно отключено, прежде чем прикасаться к проводу.

Далее, вам нужно иметь распределительные коробки везде, где вы хотите соединить провода. Распределительные коробки бывают разных размеров и требуются муниципальными строительными нормами для обеспечения безопасности соединения. Спросите в местном хозяйственном магазине, нужна ли вам помощь в выяснении того, какая распределительная коробка лучше всего подойдет для вашего конкретного проекта. Наконец, прежде чем начать, убедитесь, что провода, которые вы сращиваете, имеют одинаковое сечение и количество проводов, чтобы они могли легко передавать электричество от одного к другому.

Сращивание проводов по цвету

Когда вы будете готовы сращивать провода, зачистите их концы примерно на пять дюймов. Затем снимите примерно полдюйма пластикового покрытия, оставив концы проводов открытыми. Если ваша распределительная коробка еще не оснащена зажимами, возможно, вам придется установить их в отверстия на противоположных концах коробки с помощью плоскогубцев.

Затем протяните провода, которые вы хотите соединить, через зажимы так, чтобы оголенные концы оказались внутри распределительной коробки. Втяните их достаточно далеко, чтобы зажим зафиксировался на проволочной оболочке. В этот момент вы можете скрутить провода вместе с их аналогами — убедитесь, что вы сочетаете цвета и скрутите вместе заземляющие провода. Используйте проволочные гайки, чтобы закрепить скрученные концы.

Вот и все, осталось только прикрепить крышку к распределительной коробке и закрепить ее на балке или стропиле. Проверьте свое новое соединение, и вы должны быть готовы к подключению любого приспособления или розетки, которые вам нужны.

Когда вам нужно вызвать электрика

Помните, что электромонтажные работы могут быть сложными, не говоря уже о том, что они могут быть опасными, если они выполняются неправильно. Если вам неудобно работать с проводкой самостоятельно, не стесняйтесь поручить эту работу специалисту.

Когда будете звонить, знайте правильные термины.
