Разводка электрики по полу: Электрика НА ПОЛУ — так правильно ?

Кабельные каналы Connectrac для ковровых покрытий обеспечивают скрытую мощность и технологические возможности подключения, объединяя центральный кабельный канал из экструдированного алюминия, окруженный сверхнизкими наклонными переходными пандусами в полу, создавая тонкое решение для кабельной проводки.

Система Connectrac On-Floor Wireway устанавливается непосредственно на пол любого типа. Чрезвычайно прочный и низкопрофильный кабельный канал предлагает широкий спектр возможностей подключения.

Конструктивные факторы:
+ открытые каналы для прокладки любых кабелей
+ опция «лежачий полицейский» с алюминиевым каналом, доступным в нескольких вариантах отделки
+ резка в полевых условиях с пластиковыми и деревянными фланцами
+ возможность вывода розеток на конце или основании
+ несколько цепей

Распределение для:
АВ, электрические, данные

Тип пола:
+ Ковролин, под или над ковровой плиткой или ткацким станком
+ Монтаж на поверхность по дереву, бетону

Приложения:
Зоны минимальной реконфигурируемости (конференц-залы, рабочие станции, частные офисы)

Дополнительная информация:
Веб-сайт Connectrac
Видео о продукте

2.Плоский кабель Commscope

Ранее Tyco Amp Netconnect, это решение предполагает использование полностью плоского медного кабельного канала, который разрезается в полевых условиях и может использоваться под ковровой плиткой.

Расчетные факторы:
+ полностью плоское решение для резки в полевых условиях
+ тонкое бумажное покрытие с ковровым покрытием
+ пластиковая коробка со скошенной кромкой в ​​точке подключения
+ несколько цепей
+ не может монтироваться на поверхность, должен проходить под ковровой плиткой ( не ткацкий)

Распределение для:
Электрооборудование, данные, AV (только CAT-6)

Тип пола:
Ковровая плитка

Приложения:
Зоны минимальной реконфигурируемости (конференц-залы, рабочие станции, частные офисы)

Доп. Информация:
Сайт компании

3.Wiremold Over Floor Raceway (OFR)

Wiremold OFR Series Overfloor Raceway System обеспечивает четыре канала емкости и доступ к широкому спектру возможностей подключения питания, связи и аудио / видео в самом маленьком, самом низком, самом узком, совместимом с ADA профиле, доступном в системах напольных каналов. Эта система устанавливается поверх существующих напольных покрытий и одновременно устойчива к взлому и удобна для установщика, что делает ее идеальным решением для перемещаемых или постоянных установок, когда доступ через полы и потолки невозможен.

Расчетные факторы:
+ открытые каналы для прокладки любых кабелей
+ стальной канал, шириной 6 дюймов, высотой 7/16 дюймов
+ полевой разрез
+ канал можно прокладывать вертикально, конечная точка не видна

Распределение для:
АВ, электрические, данные

Тип пола:
Дерево, бетон, ковровая плитка или ткацкий станок

Приложения:
Зоны без возможности перенастройки (конференц-залы, рабочие станции, частные офисы)

Дополнительная информация:
Веб-сайт компании
Видео о продукте

4.Резьба Steelcase

Thread — это ультратонкое решение для рабочего места, которое удобно ложится под ковер. На высоте всего 3/16 дюйма гусеница Thread легко интегрируется в пространство, обеспечивая электропитание для мебели и пользователей, не влияя на пешеходное движение. Установить Thread так же просто, как укладывать ковер, благодаря модульности, позволяющей легко перенастроить. Электроэнергия может быть легко добавлена ​​к новому строительству или переоборудована в существующие помещения.

Факторы конструкции:
+ стандартное приращение длины
+ плоская модульная силовая дорожка, 3/16 ″ высотой
+ стоячие башни, которые можно перемещать, где требуется мощность

Распределение для:
Только электрические

Тип пола:
Ковровая плитка

Приложения:
Области, которые часто настраиваются (классы, места общего пользования)

Дополнительная информация:
Веб-сайт компании
Видео о продукте

И, наконец, вот краткое изложение всех четырех вариантов! Нужна помощь? Наша техническая команда может ответить на любые ваши вопросы. Свяжитесь с нами!

Кабельный лоток под фальшполом, проводка на открытом воздухе и др.

Если у вас есть проблема, связанная с Национальным электротехническим кодексом (NEC), вы испытываете трудности с пониманием требований NEC или задаетесь вопросом, почему или существует ли такое требование, спросите Чарли, и он предоставит решение Кодексу. Присылайте свои вопросы по адресу [email protected].

Прокладка кабелей под полом

Мне интересно, считается ли кабельный лоток (ниже номинального напряжения 600 В) под фальшполом неполнумным открытым и доступным в соответствии с 392.6 (H)? Под фальшполом будут также приточные воздуховоды системы отопления, вентиляции и кондиционирования (HVAC), поэтому существуют ли особые требования к зазору между воздуховодами и кабельным лотком?

Системы прокладки кабелей под полом доступны и разрешены 392.3. См. Пример 392.1 в Справочнике NEC, где кабельный лоток используется в доступном подпольном покрытии. Системы кабельных лотков нельзя использовать в приточных камерах или других помещениях для кондиционирования воздуха, кроме как для поддержки методов проводки, признанных для использования в таких помещениях (392.4). Кабельный лоток можно использовать в установках с напряжением более 600 В (В) в соответствии с 392.6 (F).

У NEC нет каких-либо особых требований, касающихся требований к свободному пространству между воздуховодами системы отопления, вентиляции и кондиционирования воздуха и кабельным лотком, установленным ниже фальшпола, за исключением 392.6 (I), где должно быть предусмотрено и поддержано достаточное пространство вокруг кабельных лотков, чтобы обеспечить надлежащий доступ для установки и обслуживания кабелей. .

Кабельные и неметаллические коробки MC

Если кабель MC провести к неметаллической розетке центральной вакуумной системы для источника питания 120 В, а затем подключить к ней, у меня будет нарушение Кодекса на основании 314.3. Нет необходимости в заземлении для подключения VOH, только горячий и нейтральный. Коробка указана, и земля не используется. Почему требуется соединение неметаллического типа?

NEC 314.3 не разрешает использование кабелей с металлической арматурой с неметаллическими коробками, если не предусмотрены средства для внутреннего соединения всех вводов в коробку. Здесь важно обеспечить непрерывность пути замыкания на землю, что, по-видимому, не является проблемой для вашей установки. Обратитесь к уполномоченному органу для получения специального разрешения до 90.4, чтобы отказаться от особых требований.

Многопроволочные ответвительные цепи

Я протягиваю кабель 10-3 MC от панели к распределительной коробке. Оттуда я протягиваю кабель 12-2 MC для каждой из двух моих ответвленных цепей розетки. Если я сделаю это таким образом, будет ли это по-прежнему считаться многопроволочной ответвленной цепью, и мне все равно придется соединять нейтрали на розетках? Пожалуйста, объясните, почему или почему нет.

Вы предоставили мне слишком много места в вашем вопросе. Для начала, почему вы использовали проводники 10 AWG? Устройство максимального тока какого размера вы используете для защиты этих проводов? Если вы используете 30-амперную (A) защиту, как это разрешено для проводов 10 AWG, то проводники 12 AWG не защищены должным образом.Согласно требованиям 240,4 (D) они должны быть защищены устройствами защиты от перегрузки по току 20 А. Однако каждая из двухпроводных ответвленных цепей имеет свою собственную нейтраль и не является многопроволочной ответвленной цепью, и требование 300.13 (B) для удаления устройства и непрерывности заземленного (нейтрального) проводника не является необходимым.

Требования к трансформатору

У нас есть здание с трехфазной системой «звезда» 208/120 В. Подрядчик HVAC приобрел для здания 25-тонный трехфазный блок 480 В.Позволит ли Кодекс нам использовать первичный трансформатор 480 В, 208/120 В, вторичный, 75 кВ, трансформатор сухого типа и трансформатор с обратной подачей для подключения устройства? У нас достаточно входящего сервиса для загрузки блока HVAC.

Я полагаю, что простым ответом было бы использовать NEC 110.3 (B) и отослать вас к инструкциям производителя в листинге и маркировке. Разработчики трансформаторов компенсируют соотношение обмоток, чтобы учесть падение напряжения, и это будет работать против пользователя, когда трансформатор получает обратное питание.Могут возникнуть проблемы с высоким пусковым током и повышенным потенциальным током короткого замыкания. Лучшее решение — использовать трансформатор, предназначенный для данной области применения.

Водопроводная труба в качестве заземляющего электрода

У меня вопрос с заземляющим электродом в доме. Здесь есть старая система водопровода, которая обслуживала это озерное сообщество, когда дома были только летними домиками. Теперь во всех домах есть свои колодцы. Система пуста и не использовалась как минимум 20 лет.Я сделал сервисную модернизацию, 200А, пригнал два заземляющих стержня и приклеил трубу холодной воды в доме. Колодец соединен пластиковой трубой с резервуаром для хранения, а затем внутри дома заменен на медь. Нужно ли приклеивать старую пустую водопроводную трубу и / или это должен быть провод заземляющего электрода?

Старая металлическая система подземных водопроводов больше не считается системой металлических подземных водопроводов и не может использоваться в качестве заземляющего электрода. Если какая-либо его часть находится там, где она доступна для людей и где она может быть запитана от цепи в этой близости, ее следует подключить к заземляющему проводу оборудования в соответствии с 250.104 (В).
Двух приводных заземляющих стержней достаточно для вашей системы заземляющих электродов, если в здании нет других подходящих электродов.

Является ли скотч механическим барьером?

При наличии достаточной емкости может ли многожильный кабель AWG 18 (внесенный в список UL «Кабель связи», № NJ 307848) занимать ту же соединительную коробку, содержащую цепь 208 В или 120 В (AWG 12 THWN) без механического разделения? Считается ли скотч механическим барьером? Многожильный кабель AWG имеет оболочку с рейтингом CMP / CL3P / FPLP, но нигде не имеет маркировки номинального напряжения.Это цепь управления 24 В для реле PAM (также содержащегося в той же соединительной коробке, что и упомянутая выше), используемой для управления оборудованием HVAC. Я бы сказал, что цепи с более высоким напряжением предназначены для связанного оборудования, хотя они проходят через соединительную коробку, продолжаясь на другие блоки в той же цепи. Пожалуйста, помогите разрешить некоторую путаницу с проводкой классов 1, 2 и 3.

NEC 800.133 (1) (c) говорит нам, что проводники связи не должны размещаться в кабельных каналах или розетках с проводниками электроэнергии или света, если они не разделены постоянным барьером или указанным разделителем.Я не знаю ни одного скотча, предназначенного для этой цели.

Использование кабеля NM вне помещений

Можно ли использовать кабель NM вне помещений? Моя ситуация — открытый павильон. Все трубопроводы из ПВХ и оканчиваются в коробке WP и защищены прерывателем цепи от замыкания на землю, но я хочу установить свет под крышей. Все четыре стороны павильона открыты и подвержены воздействию непогоды. Крыша представляет собой открытую стропильную конструкцию, а осветительный прибор будет расположен на высоте 8 футов над полом, то есть бетонным.Я думаю, что фермы должны быть покрыты фанерой, чтобы считаться сухим местом.

NEC 334.12 (B) (4) не разрешает использовать кабель типа NM во влажных или сырых местах. Ознакомьтесь с определением влажного места в статье 100. Даже если бы фермы были покрыты фанерой, это не сработало бы.

Укладка деревянного каркаса

Требуется ли соединение или заземление в здании с деревянным каркасом с использованием металлических шпилек или стальных балок?

В NEC нет требований к приклеиванию или соединению металлических шпилек или удаленных стальных материалов с системой заземления.NEC 250.4 (A) (4) требует, чтобы электропроводящие материалы, которые могут оказаться под напряжением, были соединены вместе и с источником питания таким образом, чтобы создать эффективный путь тока замыкания на землю. Если нет никаких доказательств того, что эти металлические материалы могут оказаться под напряжением, нет необходимости соединять их для создания эффективного пути замыкания на землю.

Ограничительный участок кабелепровода

Есть ли требование NEC, ограничивающее длину участка кабелепровода без установленной распределительной или вытяжной коробки?

Нет требований NEC, ограничивающих длину участка кабелепровода без распределительной коробки.Хорошей конструкцией было бы создание точек отвода для облегчения прокладки проводов в дорожке качения. NEC не задумывается как спецификация конструкции и оставляет это на усмотрение дизайнера или хорошо обученного электрика. Требования, такие как 300.18, не позволяют устанавливать проводники до завершения пробега, а подразделы .24 и .26 в изделиях дорожки качения ограничивают радиус изгиба и количество изгибов между точками вытягивания.

TROUT отвечает на вопрос дня по Кодексу на веб-сайте NECA NEIS.С ним можно связаться по адресу [email protected].

Как спрятать кабели в доме (39 способов уберечь их от видимости)

Как спрятать электрические и силовые шнуры и кабели от телевизоров, компьютеров и электронных устройств на подставке под телевизор, на стене или на столе, список товаров

Независимо от того, вызывают ли ваша работа, повседневные хлопоты или занятия какое-либо количество стресса или просто утомление, возвращение в убежище вашего дома должно вызвать вздох облегчения, не только физический, но и душевный.Находясь в центре загроможденной атмосферы, усеянной статистами, или даже просто осматриваясь и видя это, однако, происходит прямо противоположное. Это создает из ваших чувств гнетущее беспокойство о том, что вам еще многое предстоит сделать. Чистая эстетика способствует ясному и целенаправленному мышлению, упрощает уборку и содержание в порядке, а также позволяет вашему дому быть убежищем, которым он должен быть, особенно в конце рабочего дня.

Приведение в порядок вашего пространства и полировка поверхностей, чтобы ваши комнаты приглашали вас войти, остается во всех наших постоянных списках дел.Тем не менее, одно противоядие от беспорядка, которое требует немного большей стратегии, связано с множеством шнуров питания, соединяющих все наши устройства, что делает повседневную жизнь немного проще. Вместо того, чтобы поддаваться стремлению к минимализму и устраивать распродажу вещей, которые вам действительно нужны, взгляните на некоторые из решений, описанных ниже. На самом деле существует множество способов уберечь шнуры от глаз.

Запутанные пучки шнуров, свисающие со стены или бегущие по полу, выглядят неопрятно и нарушают желаемую мягкую, удобную текстуру дома, делая его похожим на загруженный машинами склад, а также вызывают ряд проблем.Наличие такого количества устройств в непосредственной близости друг от друга неизбежно приводит к запутыванию, вытягиванию и напряжению кабелей, что может повредить устройства или ограничить их производительность. Если, как и большинству людей, вам нужен удлинитель, чтобы добавить больше розеток для многих электронных устройств, становится легко отсоединить неправильный шнур и потерять питание, когда вы этого не хотите. Открытые кабели также легко изнашиваются, а защита их от перетаскивания или наступления избавит вас от необходимости их заменять.

Помимо этих причин, по которым шнуры питания должны быть аккуратно спрятаны, основная причина, по которой следует подумать об организации шнуров, заключается в том, что спутанные или оголенные шнуры создают проблемы безопасности для всей вашей семьи.Большинству гаджетов для работы требуется более 100 вольт электричества, идущего от ваших розеток через шнуры. Изоляция вокруг шнуров защищает нас от ударов, но при ежедневном использовании, пешеходном движении и перемещении мебели эта резиновая изоляция часто повреждается, что может привести к контакту других поверхностей, домашних животных или людей с электрически заряженным проводом. Они также могут промокнуть при авариях и утечках. И когда мы торопливо проходим из комнаты в комнату, кабели на полу представляют опасность споткнуться даже для самых скоординированных людей.

Члены семьи, наиболее уязвимые для шнуров на полу и стенах в пределах досягаемости, — это дети и домашние животные. Самые маленькие члены выводка ограничены полом и нижними частями каждой комнаты, абсолютно полны любопытства и энергии и не способны рассуждать и делать логические решения, чтобы избежать опасности электричества. Даже самые внимательные родители признают, что выявление и защита потенциальных опасностей в их домах оказывается гораздо более реалистичным, чем постоянное наблюдение за детьми.Дело в том, что 3,5 миллиона детей ежегодно нуждаются в неотложной помощи из-за несчастных случаев и травм, которые происходят в их домах.

Дети и домашние животные исследуют и испытывают свое окружение пальцами, лапами, носами и ртами, и их энтузиазм и любопытство вряд ли уменьшатся. Лучшее решение — продумать все предметы в вашем доме в пределах досягаемости и устранить потенциальные опасности и угрозы. Большинство домов зависит от бытовых приборов в повседневной жизни, а это означает, что шнуры и кабели проходят через пол и стены по всему дому.Врезание шнура питания зубами или слишком сильное натягивание и защелкивание может привести к ожогам или поражению электрическим током, а запутывание в путанице может вызвать удушение. Удобство, которое обеспечивают удлинители, позволяя работать с несколькими электронными устройствами, также создает риск поражения электрическим током для детей и домашних животных.

В зависимости от того, сколько усилий вы хотите приложить для этого и какой визуальный эффект вы хотите получить, существует несколько способов убрать шнуры с вашего пути и из рук любопытных малышей, включая бегущие крышки кабелей. на полу, плинтусы со скрытыми участками, чтобы скрыть шнуры, пластиковые крышки, которые гармонируют с плинтусами или стенами, декоративные коробки для укладки кабелей, которые скрывают удлинители и кабели для хранения, и другие более сложные методы.Эти решения сохраняют эстетику вашего дома своим дизайном; вы можете раскрасить их или выбрать цвета, которые будут сочетаться с ними. Организация кабелей необходима по многим причинам, но, к счастью, это легко сделать.

Как скрыть определенные кабели

Телевизионные кабели на подставку под телевизор

Расположите шнуры вне поля зрения вдоль задних краев или нижней стороны подставки для телевизора с помощью зажимов для командных шнуров. Чтобы использовать, удалите клей и подержите на месте в течение 30 секунд, затем подождите один час, чтобы они схватились, прежде чем использовать.Они удобны в использовании, а также легко снимаются и убираются после, что делает их хорошим выбором при аренде. Вы можете использовать их практически на любой поверхности и выбрать конфигурацию и количество используемых зажимов. Они прозрачны и гармонируют с мебелью.

Приобретите развлекательный центр, в котором кабели не попадают в поле зрения. У многих есть отверстия, уже вырезанные в верхней части для подачи шнуров вниз в шкафы для хранения, а у некоторых есть выемки на ножках подставки, чтобы скрыть кабели, которые должны доходить до пола.Вы также можете использовать небольшие ручные пилы, чтобы превратить подставку под телевизор в подставку с небольшим углублением на одной из задних ножек, которое скрывает шнуры; просто обязательно включите вентиляцию как часть плана, чтобы позволить теплу уйти.

Даже если он не является частью вашего развлекательного центра, соседний шкаф или ящик в буфете или приставном столике может стать удобным местом для прокладки проводов. Протяните шнуры позади детали или там, где вы можете вырезать отверстие или найти место, чтобы вставить их. Как и в случае с коробкой для размещения кабелей, в шкафу или ящике достаточно места для хранения полного удлинителя с несколькими кабелями и упаковки их излишков в аккуратные жгуты.Вы даже можете спрятать саму электронику и использовать спот как зарядную станцию ​​для телефонов и планшетов.

У большинства удлинителей есть отверстия на нижней поверхности, поэтому их можно легко повесить на стену, и в этом случае можно закрепить сам удлинитель на стене в удобном скрытом месте где-нибудь за подставкой для телевизора. Выберите место, в котором шнуры всех ваших устройств на подставке могут соединяться друг с другом. Если у вас есть подставка с короткими ножками и небольшим зазором, вы можете разместить ее чуть ниже нижнего края, чтобы при желании можно было отодвинуть подставку к стене.

Настенные ТВ-кабели

Решения для громоздких шнуров, идущих от настенных телевизоров и сопутствующих устройств до розеток, довольно сильно различаются. Вы можете оставить шнуры там, где они лежат, и покрыть их набором консилера, который приклеивается к стене, или вы можете вырезать отверстие в гипсокартоне и пропустить кабели за ним, а затем вернуть их обратно, чтобы подключить к розетке. . Вы даже можете спрятать шнур, вилку и все остальное за стеной, установив розетку на задней стороне стены с помощью удобного комплекта.

С помощью комплектов консилера для кабелей SimpleCord просто измерьте расстояние между нижней частью настенного телевизора и розеткой, к которой он должен подключаться. Пластиковые крышки в комплекте можно обрезать до любого необходимого размера, а затем нижнюю часть пластиковой планки прикрепить к стене с помощью шурупов. Шнуры лежат внутри, а пластиковая верхняя часть легко надевается, чтобы скрыть их. При необходимости его также можно легко удалить. Они бывают нескольких нейтральных цветов или их можно покрасить в тон вашей стене.

Источник: Walmart

Если вы хотите заняться простым проектом по благоустройству дома, спрячьте кабели за стеной с помощью комплекта Datacomm Cable Organizer Kit. Снимите телевизор со стены или, если возможно, отодвиньте его на удлинителе, затем выберите два места на стене, свободные от шпилек, одно из которых будет скрыто за телевизором, а другое — возле розетки. Прикрепите две кабельные пластины, затем протяните кабель за стеной и обратно в розетку, которую нужно подключить.

Другие комплекты позволяют добавить источник питания за стеной, чтобы кабель не проходил снова. Datacomm производит комплект для встроенного питания и кабеля, который также включает в себя кабельные пластины, которые вы прикрепляете к стене, а затем удобно размещаете розетку переменного тока за телевизором. Низкопрофильные утопленные пластины позволяют вашему телевизору прилегать к стене, а пластины также позволяют пропускать другие AV-кабели. Комплекты питания и кабелей — хорошее решение для коротких шнуров питания.

В качестве простого метода поделок возьмите корзину или декоративную коробку на полке рядом с телевизором и проденьте кабель в отверстие сбоку, или найдите привлекательный наполнитель для полки, например стопку старинных книг в твердом переплете для шнуров. прятать за.

Компьютерные кабели на столе

Все больше и больше электронных устройств добавляется в большинство офисных помещений. Работодатели делают выбор между проводным и беспроводным Интернетом, но даже при использовании беспроводной зарядки гаджеты с помощью шнуров питания по-прежнему необходимы.Травмы, полученные в результате спотыкания шнуров в офисе, занимают второе место среди наиболее распространенных причин травм на рабочем месте. В условиях изобилующего стресса и коллег, спешащих по коридорам, чтобы закончить задания, пора персоналу задуматься об устранении опасности споткнуться.

Будьте проще с Cable Slinky, мягкой, гибкой обмоткой из пеноматериала, которая закручивается по спирали вокруг ваших шнуров, чтобы удерживать их вместе. В постоянно меняющейся обстановке офиса, когда ваш стол перемещается при следующем повышении по службе, вы можете легко перенаправить провода из обтекателя в любой точке цепочки.

Держите шнуры связанными на столе, а не на полу, используя фиксатор для кабеля. Он плотно прилегает к рабочему столу, поэтому вы можете использовать держатели для шнуров, чтобы аккуратно прилегать шнуры к офисной мебели.

Катушка с кабелем собирает лишнюю длину шнура и разделяет его, чтобы не запутаться. Поскольку он позволяет регулировать произвольным образом, вы также можете просто укоротить шнуры или полностью намотать их.

В частности, если вы используете несколько небольших устройств в течение рабочего дня, создайте док-станцию ​​из органайзера для файлов или стойки для журналов, чтобы аккуратно сложить планшет, смартфон и портативный компьютер во время зарядки.Используйте один из указанных выше настольных держателей кабелей или собственный метод организации и хранения шнуров питания отдельно внутри станции.

Источник: SmartDesk

Cemtrex SmartDesk объединяет телефон, сканер, трекпад, инструменты для конференц-связи и клавиатуру в трехэкранном мониторе. Для 72-дюймового сенсорного экрана нужен всего один шнур, и он также реагирует на бесконтактные жесты. Все ваши устройства в одном.

Средства для скрытия кабеля для определенных мест и целей

Опции для скрытия кабелей на полу

Наиболее вероятный виновник домашнего несчастного случая со шнурами — те, что лежат на полу, можно легко собрать и спрятать.Коробки для организации кабелей хорошо подойдут, если их много в одном помещении. Покрытия для шнуров проходят через пол в любом месте, где должны быть проложены кабели, и сохраняют незаметный профиль; это также отличный бюджетный выбор. Список завершают несколько предложений DIY.

Коробка для укладки кабелей из бамбука Teyga, Органайзер для коробки для укладки кабелей DMoose и Большая кабельная коробка HomeBliss Bamboo предлагают несколько различных эстетических стилей, позволяющих скрыть удлинитель или полоски и все ваше устройство. пучок шнуров.Компоновка устройства внутри позволяет разделить шнуры и аккуратно связать их. Они разработаны с хорошей вентиляцией, поэтому перегрев не будет проблемой. Выберите один из нескольких нейтральных цветов, включая универсальное дерево.

Источник: Home Depot

Каналы для шнуров круглого плинтуса CE Tech изготовлены из ударопрочного пластика и прикрепляются непосредственно к плинтусу с помощью клея. Кабели спрятаны и защищены за жестким молдингом. Их можно покрасить или окрасить в тон в соответствии с вашим декором.

LeGrand Wiremold изготовлен из резины и цвета слоновой кости. Каждый 5 футов в длину.

Низкопрофильная резина Electriduct D-2 также имеет длину 5 футов и поставляется в сером цвете. Изготовлен из сырого каучука.

Для варианта, который будет хорошо работать на складах и в мастерских, попробуйте Heavy Duty Cable Protector. Этот прочный чехол имеет длину 6,5 футов и выполнен в стиле черно-желтых шин.

Текстура древесины ПВХ Electriduct CSX-2 имеет особенно законченный вид.Обложка имеет длину 59 дюймов и предлагается в 9 цветовых вариантах с текстурой под дерево.

Yecaye Низкопрофильная кабельная крышка для кабельного канала из ПВХ имеет длину 5 футов и коричневого цвета.

Эти варианты — отличное соотношение цены и качества.

Если ваша комната выглядит более эклектичной, покрывающие шнуры из ткани или джута будут гармонировать и добавить текстуры. Если у вас есть коврик, вы также можете вырезать в нем крошечное отверстие, чтобы пропустить шнур и спрятать его под ним.Неровные края отверстия можно легко зашить, чтобы коврик не расползался.

Опции для скрытия настенных кабелей

Для кабелей, свисающих с настенного телевизора и других настенных устройств, закройте их с помощью пластиковых комплектов заглушек для кабельных каналов, которые можно обрезать до любой длины и скомпоновать с помощью угловых элементов любой формы, или полностью избавьтесь от кабелей, пряча их в стене.

Комплект настенного покрытия SimpleCord Cable Concealer, комплект кабельных каналов Wiremold CordMate II, покрытие D-Line White Cable Raceway On-Wall , Комплект 30-дюймовой крышки кабеля LeGrand Wiremold CMK30 и консилер для кабеля с одним шнуром Yecaye CMC-03 — это элегантный, низкопрофильный дизайн и легко снимаемый кожух.Они нейтрального цвета, но все под покраску.

Чтобы провести кабели в стене, попробуйте комплект, в который входят втулки для продевания шнуров. Комплект для укладки кабелей EchoGear In-Wall поставляется с ножовкой, чтобы вырезать идеальные отверстия в гипсокартоне, а внешний кронштейн легко установить.

Источник: LeGrand

Порт доступа для кабелей LeGrand Adorne, встроенный в стену, выполнен в белом цвете и может похвастаться порталом для щеток, который красиво заполняет пространство вокруг кабелей и может проходить через стену.

Если вы хотите установить розетку за стеной, чтобы ваш шнур не проходил через стену, обновленный комплект EchoGear In-Wall Power Kit включает в себя простые в установке втулки, а также пользовательский — удобная установка розетки переменного тока.

Источник: Кратчфилд

Sanus ELM806 PowerBridge имеет две розетки переменного тока и использует две прямоугольные кабельные пластины, которые устанавливаются за стеной. Панели предварительно смонтированы, чтобы можно было легко установить силовые соединения.

Встроенный телевизор EchoGear и комплект питания для звуковой панели направляют AV-кабели и питание от телевизора, как и в предыдущей модели, но добавляет порт для подключения к звуковой панели, что удобно, если звуковая панель установлена ​​рядом с телевизором. Эта версия набора также включает насадку для сверла и небольшую пилу для гипсокартона, чтобы вы могли вырезать прямоугольное отверстие в стене за звуковой панелью в соответствии с инструкциями.

Опции для скрытия настольных кабелей

Пытаетесь ли вы навести порядок в домашнем офисе или на рабочем месте на работе, у вас есть ряд вариантов.Поскольку запутанные кабели являются повсеместной проблемой, на рынке появилось много продуктов, которые носят временный характер и легко очищаются, когда вы освобождаетесь от стола.

В домашнем офисе можно установить изоляционную втулку, чтобы протянуть шнур питания за стеной от вашего стола, и даже воткнуть его туда — отличный вариант.

В качестве рабочего стола подумайте о рюкзаке, который крепится к задней части настольного компьютера — он предназначен для мониторов Apple iMac — где устройства могут отдыхать и заряжаться.Сложите разветвитель и все внешние жесткие диски, соединенные кабелями с компьютером, аккуратно позади него и свяжите лишние кабели, чтобы у вас был только один шнур для удлинителя, который можно спрятать внутри или за столом.

Организатор Cocoon Grid-It работает как держатель для компакт-дисков на козырьке автомобиля. Прикрепите его к нижней части стола и заправьте удлинитель и аккуратно собранные отрезки лишних кабелей.

Застежки-молнии можно использовать с креплениями для стяжек на нижней стороне обода стола, чтобы закрепить кабели и удлинитель на его нижней стороне.

И вы всегда можете обратиться к декору, например к лоткам для документов (красивые деревянные лотки можно найти в дисконтных магазинах), чтобы умело замаскировать любые кабели, лежащие на вашем столе. Вы по-прежнему можете выбрать несколько привлекательных ключевых элементов, не складывая слишком много вещей на стол и создавая ту же загроможденную сцену, которую вы пытаетесь избежать.

Беспроводные решения

Чтобы по-настоящему избавиться от массы проводов и кабелей, воспользуйтесь преимуществами всех новых выпускаемых беспроводных продуктов. Взгляните на Smart TV, которые не требуют кабельного или спутникового телевидения, а вместо этого транслируют каналы, фильмы, социальные сети и радио из Интернета.Зарядите беспроводные колонки и получите от 12 до 16 часов объемного звука без проводов. Перенесите свой беспроводной компьютер куда угодно в пределах досягаемости сигнала Wi-Fi.

Беспроводные телевизоры предоставляют доступ к Интернет-каналам через высокоскоростное домашнее подключение к Интернету. Кроме того, у вас будет доступ к подкастам и веб-трансляциям, а также вы сможете получать последние новости и телешоу в реальном времени из приложений. Обязательно следите за периодическими обновлениями программного обеспечения, которые обновят существующие программы и добавят новые функции.Клиенты сообщают, что Smart TV легко настроить с помощью предоставленной пошаговой конфигурации. Среди вещей, на которые следует обратить внимание: это, по сути, компьютеры, поэтому иногда они могут дать сбой, но они не так безопасны, как ваш средний компьютер, поэтому не используйте их для онлайн-банкинга.

Источник: Best Buy

Телевизор Samsung LED NU6900 Series Smart 4K UHD с разрешением 2160 пикселей и HDR разработан с использованием разрешения Ultra HD и технологии PurColor. Загрузите приложение SmartThings, чтобы управлять им.

Источник: Best Buy

Samsung LED N5300 Series 1080 пикселей Smart HDTV с HyperReal Engine от Samsung совместим с беспроводными наушниками и предлагает цифровой аудиопорт для подключения для звука Dolby Digital.

Источник: Best Buy

Toshiba LED 2160 пикселей Smart 4K UHD TV с HDR — Fire TV Edition поставляется с Firestick, а также с голосовым пультом дистанционного управления с Alexa.

Источник: Best Buy

TCL LED 3-Series 1080 пикселей Smart HDTV Roku использует систему Roku для потоковой передачи и имеет частоту обновления 60 Гц.Он имеет 3 порта HDMI для устройств и поставляется с бесплатными каналами.

Компьютеры, принимающие сигналы Wi-Fi, не нужно подключать к шнуру. Вам понадобится маршрутизатор беспроводной сети для модема и компьютер с возможностью беспроводной связи, и вы сможете управлять своим компьютером без кабелей. Конечно, сейчас это довольно распространено, особенно с планшетами и ноутбуками. Беспроводной интернет в целом стоит немного дороже, но иногда установка всей проводки для проводных интернет-систем тоже может повлечь за собой расходы.Беспроводной Интернет может иногда сталкиваться с помехами в своем сигнале, и это представляет большую угрозу безопасности, но фактор удобства является огромным преимуществом.

Настольный ПК Dell Inspiron FHD All-in-One с сенсорным экраном, беспроводная клавиатура и мышь, а также широкоформатный дисплей с разрешением 1920 x 1080 пикселей.

Acer Aspire Z24-890-UA91 AIO Desktop также оснащен беспроводной клавиатурой и мышью, а также встроенными стереодинамиками и широкоформатным светодиодным дисплеем.

Легко подключайте беспроводные колонки к компьютеру, телевизору или даже к уличной стереосистеме. Используйте их для импровизированного караоке. Вы можете установить беспроводные колонки в любом месте в пределах диапазона передачи. Они могут подключаться к другим динамикам для многоуровневого взаимодействия или к вашему телефону для более четкого разговора через динамик. Единственными минусами могут быть опасения по поводу разрядки заряда во время использования или, возможно, помех от радиоволн.

Портативная акустическая система Bose Soundlink Revolve Portable BlueTooth с радиусом действия до 30 футов, прочным, водонепроницаемым алюминиевым корпусом и до 12 часов воспроизведения от перезаряжаемой литий-ионной батареи.

Портативная Bluetooth-колонка Sony SRS-XB12 Extra Bass водонепроницаема, пыленепроницаема, компактна и может работать до 16 часов при полной зарядке.

Водонепроницаемая портативная Bluetooth-колонка JBL Flip 4 также водонепроницаема и работает до 12 часов за раз.

Как установить розетку в полу

Электрическая розетка в полу
[ad # block] Электрический вопрос: Как я могу установить розетку в пол?

• Я не хочу, чтобы шнур по поверхности пола проходил к центру комнаты.
• У меня есть легкий доступ из пространства для сканирования ниже.
• Существуют ли какие-либо особые требования, оборудование или методы для установки розетки в ящик под полом.

Этот вопрос по электрике пришел от: Джона, разнорабочего из Колорадо-Спрингс, штат Колорадо.

Дополнительные комментарии: Очень полезно. Я разбираюсь в электричестве, но не в оборудовании и кодах.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Джон.

Установка розетки в полу

Применение: установка розетки на 120 вольт в полу.
Уровень квалификации: от начального до среднего — лучший, если подключение осуществляется лицензированным подрядчиком по электрике.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: Зависит от личного опыта, способности работать с инструментами и количества торговых точек, которые будут добавлены, а также доступа к местоположению для новых торговых точек.
Меры предосторожности: Определите существующую розетку, выключите ее и пометьте примечанием перед работой с проводкой.
Примечание: Установка дополнительной проводки розеток должна выполняться местными строительными органами, устанавливаться в соответствии с применимыми местными и национальными электротехническими нормами, с разрешением и проходить необходимые проверки.

Основы установки розетки в полу

• Для установки напольной розетки требуется специальная розетка, рассчитанная на пол, которая обычно представляет собой глубокую металлическую коробку.
• Затем устанавливается утопленная одинарная или дуплексная розетка, а затем устанавливается низкопрофильная крышка розетки, предназначенная для использования на полу.
• Многие крупные хозяйственные магазины продают комплекты напольных розеток, в которые входят коробка, розетка и крышка.
• Но сначала, конечно, расположение розетки в полу потребует особого планирования, чтобы розетка была расположена в идеальном месте, возможно, под столом или диваном.
• Это место не должно мешать балкам пола или другим конструктивным опорам или препятствиям, которые могут находиться под полом.
• Источник электричества может быть удлинен от стенной розетки в ближайшей комнате или зоне

Детали для установки розетки в полу
Следующие детали специально созданы для этого применения и могут быть рассмотрены для этого проекта:

• Регулируемые напольные ящики Arlington с металлическими крышками.
• Комплект латунной напольной коробки Garvin, устойчивый к атмосферным воздействиям и взлому, с розеткой на 20 А.
• Розетка напольной коробки Leviton в сборе, напольная установка с дуплексной розеткой.

Электропроводка розетки

• Электромонтаж розеток для дома
• Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме. Посмотрите, как сделана разводка электрических розеток для дома.

• Электропроводка электрических розеток
• Полностью объясненные фотографии и схемы подключения электрических розеток с соблюдением требований кодов для большинства новых или реконструируемых проектов.

Электрические розетки

• Электрические распределительные коробки для домашней электропроводки
• Что такое электрические распределительные коробки и для чего они используются. Домашняя электропроводка — это процесс прокладки электрического провода к месту, которое будет обслуживать электрические устройства или бытовой прибор.
• Один очень важный компонент — это коробка, в которую будет проложен провод. Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.

Для получения дополнительной информации о домашней электропроводке
Домашняя электропроводка

Домашняя электропроводка
Базовые домашние электрические схемы с изображениями

Коды электрических подключений

Электрический кодекс Справочник, описывающий методы электропроводки для электрических розеток.

Как выловить электрический кабель для удлинения домашней электропроводки

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице предлагаются некоторые варианты поиска источника электрического тока для новой настенной розетки или осветительной арматуры и прокладки необходимого нового кабеля.Чтобы упростить эту работу, лучше всего иметь второго человека на одном или другом конце новой трассы, чтобы видеть конец рыболовной ленты и помогать направлять кабель. Кроме того, всегда отключайте затронутые цепи перед работой с электричеством в доме.

Бытовая электропроводка в США имеет следующую цветовую маркировку: черный и красный являются горячими, что означает, что электричество сначала проходит по этим проводам. Белый — нейтральный провод, он возвращает электричество к сервисной панели для замыкания цепи.Зеленый, а в случае кабеля NM — оголенный провод — это земля. Это страховочный трос, который в случае короткого замыкания немедленно отправляет электричество на землю.

При прокладке новой проводки обратите внимание на номинальный ток цепи, которую вы расширяете. Для цепи на 15 А используйте кабель 14 AWG (американский калибр проводов), для 20 А используйте 12 AWG, 30 А: 10 AWG, 40 А: 8 AWG, от 50 до 60 А: 6 AWG. Большинство цепей освещения и розеток будут на 15 ампер и используют 14/2 или 14/3, но некоторые из этих цепей могут также быть на 20 ампер, поэтому убедитесь в номинальном токе и используйте подходящий кабель и устройства для вашего проекта.В зависимости от калибра и глубины коробки, количество проводов, разрешенных внутри розетки, ограничено. Если добавление новых приведет к превышению лимита, возможно, удастся добавить в схему распределительную коробку.

Поиск источника электричества

Вероятно, будет несколько вариантов источника питания для новой розетки. Например, вполне вероятно, что в любой комнате есть несколько подходящих настенных розеток, чтобы подключить цепь к другой комнате или другому этажу дома.

При подключении к существующей розетке всегда можно удлинить цепь из коробки с меньшим, чем максимальное количество проводов, идущих к ней, при условии, что общее электрическое потребление от других розеток в цепи не превышает номинальный ток . Чтобы определить нагрузку цепи, используйте диаграмму и формулу для расчета существующей нагрузки для расширения цепи по этой ссылке.

Определитесь с местом для нового электрического прибора и источником. Определите, внутри каких стен и потолков нужно проложить кабель.Например, с новым потолочным креплением, использующим источник из существующей настенной розетки, кабель придется провести внутри полости стены, через верхнюю пластину, в полость потолка и далее к новому креплению.

Или, если вы используете розетку на верхнем этаже для обслуживания нового потолочного светильника, расположенного ниже, ее нужно будет пропустить через подошву и, возможно, какой-либо пол, а также в полость потолка ниже. Петлю переключателя также нужно будет провести от стены в комнате ниже к новому потолочному креплению.

Нажмите на соседнюю комнату

В этом примере новая настенная розетка может быть установлена ​​с использованием существующей розетки в соседней комнате. Часто это может быть самым простым и наиболее вероятным решением для доступа к источнику для новой розетки или переключателя на новый осветительный прибор. Установите новую розетку в том же пространстве стены, что и существующая, чтобы упростить прокладку кабеля.

Постучите по верхней розетке для нового потолочного крепления

Часто настенную розетку с верхнего этажа можно использовать в качестве источника для нового потолочного светильника ниже, но петлю переключателя необходимо провести к настенному переключателю в дополнение к ловле кабеля от источника.

Как закопать армированный кабель

В комнате со старой штукатуркой толщиной не менее дюйма под плинтусом обычно можно проложить армированный кабель или новое поле, вырубив в полу канал достаточной ширины, чтобы металлический кожух был заделан заподлицо с поверхностью стены. Металл защитит провода от проколов гвоздями с помощью этого метода, но следует проявлять осторожность при прибивании плинтусов, чтобы не задеть проводку.

Этот метод не работает с более тонкими стеновыми материалами, такими как полдюймовый гипсокартон, требуется по крайней мере ¾ дюйма стенового материала, чтобы закопать металлическую оболочку.Для стен толщиной менее дюйма на стойках позади плинтуса можно сделать выемку для прокладки нового кабеля NM и использовать металлическую пластину на каждой стойке для защиты проводов от проколов.

Добавление распределительной коробки

Если вы хотите использовать источник с уже имеющимся максимальным количеством проводов, можно разделить источник до того, как он попадет в коробку. Вырежьте доступ к проводке через материал стены и добавьте распределительную коробку, чтобы подключить новую розетку к цепи. Накройте коробку пустой пластиной, чтобы защитить стык.

По коду распределительная коробка должна оставаться доступной, поэтому ищите место, где крышка будет стыковаться. Используйте коробку для устройств размером 3×2 ½ дюйма, подобную той, которая используется для настенных розеток, и установите ее на том же уровне, что и существующие настенные розетки, чтобы минимизировать визуальное воздействие.

Врезание в стены

После выбора источника электричества решите, где разрезать стены и потолок для прокладки нового кабеля. Например, чтобы перейти от существующей настенной розетки к новому потолочному светильнику, нужно вырезать небольшое отверстие в углу, где встречаются стена и потолок.Затем на верхней пластине делается надрез, чтобы пропустить кабель, а затем поверх надреза прикрепляется металлическая пластина для защиты проводов.

Стеновая плита обрезана на полу, чтобы можно было просверлить отверстие в подошве. Затем можно совершить пробег с верхнего этажа в комнату ниже или наоборот.

После определения маршрута отметьте и вырежьте отверстия для новой розетки, переключателя или приспособления, используя розетку в качестве шаблона. Перед установкой новой коробки используйте отверстие, чтобы облегчить протягивание нового кабеля.

Надрез на верхней пластине

Отметьте и прорежьте в стене отверстие шириной около 4 дюймов, чтобы обнажить верхнюю пластину и несколько дюймов полости в стене. Кроме того, прорежьте потолок на несколько дюймов, чтобы можно было потянуться за ленту с рыбой.

Используйте пилу для гипсокартона и нож, чтобы разрезать гипсокартон и гипсокартонную штукатурку, используйте сабельную пилу или кольцевую пилу для резки деревянной штукатурки. Открыв каркас, используйте небольшую пилу, чтобы прорезать два вертикальных пропила в пластине на расстоянии примерно дюйма друг от друга, а затем с помощью стамески сделайте прорезь примерно на ½ дюйма глубиной между разрезами.

После завершения установки закройте выемку металлическим экраном, доступным в электрическом разделе домашних магазинов. Отремонтируйте стену над щитом и отверстие в потолке, чтобы закончить.

Расточка подошвы

Чтобы пройти на второй этаж от источника электричества внизу, необходимо просверлить отверстие в подошве стены и в любом имеющемся напольном покрытии или обшивке. Для просверливания отверстий используйте дрель с высоким крутящим моментом и удлинитель шириной от 3/4 до 1 дюйма. Держите отверстие не ближе 1-1 / 2 дюйма от деревянных краев и прикрепите защиту гвоздя к элементам каркаса везде, где через него проходит кабель.

Протягивание нового кабеля

После вырезания отверстий для доступа снимите розетку источника и выходную коробку, чтобы освободить провода и освободить место для протягивания нового кабеля. Оберните концы проводов источника изолентой или закройте их проволочными гайками и согните их, пока не встанет новый провод.

Чтобы сделать пробег для потолочного светильника, протяните ленту электрика через отверстие переключателя и вниз к розетке источника. Изолентой прикрепите около 6 дюймов кабеля к рыболовной ленте и протяните его через отверстие переключателя.Отрежьте его от рыбной ленты и оставьте примерно 12 дюймов на обоих концах.

Переместитесь к отверстиям в углу потолка и протолкните ленту с рыбой к отверстию переключателя, прикрепите к ней новый отрезок кабеля и протяните его через угловое отверстие. Вырежьте его и оставьте несколько дюймов незащищенными.

Из отверстия для крепления протяните ленту к угловому отверстию, прикрепите кабель и протяните его к новому потолочному креплению. Отрежьте конец и согните его, отрежьте другой конец в отверстии переключателя и оставьте свисать примерно на 12 дюймов.

Чтобы снять с верхнего этажа, протолкните ленту с рыбой из нижней комнаты через подошву к источнику. Вытяните его через подошву в нижнюю полость потолка.

Наконечники для электрического кабеля для рыбалки

Заклейте загнутый конец рыболовной ленты, чтобы она легче проходила через полости в стене и не зацепилась за изоляцию и другие препятствия. Протолкните ленту с рыбой из отверстия, в котором вы хотите установить новую розетку, к месту расположения источника.Снимите ленту с конца, прикрепите новый трос к крючку и потяните трос обратно в исходном положении.

При проталкивании рыбной ленты через полости в стене и потолке она может столкнуться с препятствиями на своем пути. Если это произойдет, поверните катушку в одну или другую сторону, нажимая на нее, чтобы попытаться пройти мимо препятствия. Поскольку рыбная лента представляет собой жесткую плоскую проволоку, она изогнута в направлении катушки, при повороте катушки конец ленты будет повернут в том же направлении. Обычно это позволяет отвести ленту вокруг каркаса и труб.

Когда вы проведете рыбную ленту через внутренние стенки, прикрепите к концу около 6 дюймов нового кабеля. Снимите изоляцию и согните отдельные провода через загнутый конец ленты, чтобы они лежали как можно более плоско и сужались к точке на переднем крае. Оберните провода лентой электрика, чтобы закрепить их, и нанесите на жгут смазку для протягивания кабеля, чтобы облегчить протягивание.

Сделать все необходимые повороты для прокладки нового кабеля может быть непросто.Чтобы упростить задачу, постарайтесь протянуть ее как можно прямо через отверстия в деревянной раме и другие узкие места. Попросите помощника вставить его в отверстие, чтобы избежать перетаскивания и перегибов. Кроме того, попробуйте вырезать больше отверстий или расширить отверстия, уже вырезанные в стеновой панели, чтобы достать кабель, и потяните его рукой. Не тяните с чрезмерной силой, так как это приведет к растяжению медной и пластиковой оболочки, ослабляя конструкцию и создавая угрозу безопасности.

Еще подобное на Do-It-Yourself-Help.com

разрешенных зон подключения | Электрика

Прокладка кабеля, вероятно, намного сложнее и требует много времени, чем можно было бы ожидать.В отношении электричества существует множество правил и положений, и они предназначены для вашей защиты.

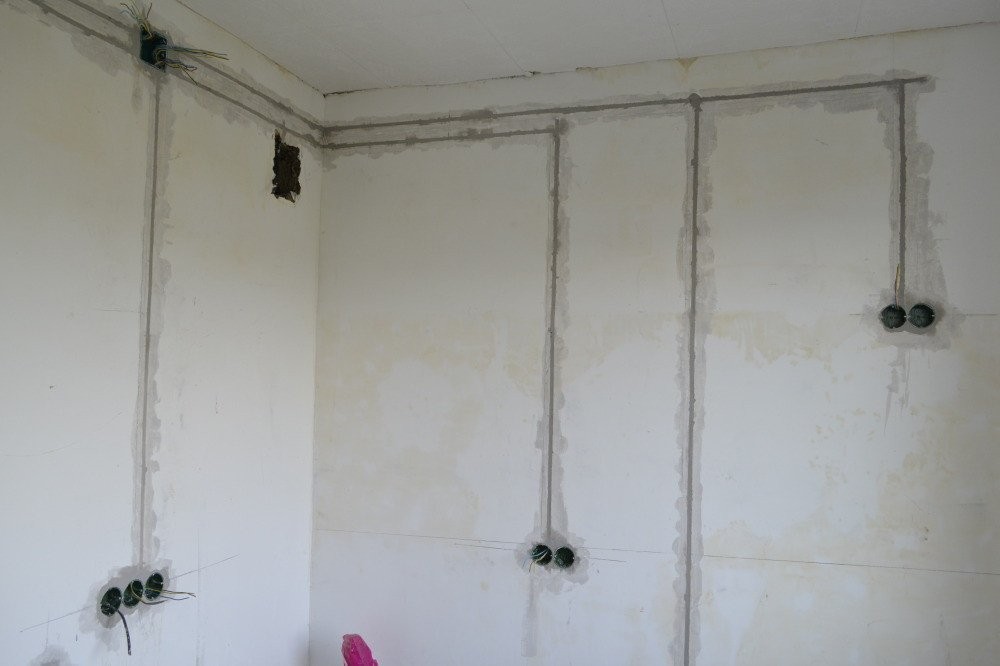

Разрешенные зоны проводки предназначены для обеспечения того, чтобы кабели не проложены в стенах таким образом, чтобы они могли представлять опасность для кого-то, например, прикрепляющегося к стене.

Электропроводка в вашем доме будет определенным образом в зависимости от того, какой у вас пол — твердый или деревянный. Провода легко протянуть под деревянным полом, но невозможно провести их под бетонным полом, вы, конечно, можете выкопать канал, но было бы намного легче прокладывать провод сверху, поскольку маловероятно, что у вас будет твердый пол. на первом этаже!

На этом рисунке показано типичное расположение: свет питается от потолка, а розетки — от пола. Это самый простой и логичный способ подключения к дому.

Такой тип расположения можно увидеть в доме с твердым полом, розетки и свет питаются от потолка. Рекомендуется спланировать маршрут для ваших проводов, как в двух приведенных выше примерах, где они либо падают, либо поднимаются с пола или потолка.

Последние требования к прокладке кабелей ниже-

Вы можете увидеть, где разрешено прокладывать кабели в этих зонах, все провода проложены либо горизонтально, либо вертикально без защиты сверху, снизу и сверху вниз. обе стороны коробки для принадлежностей.Коробка для принадлежностей, расположенная по диагонали к коробке для принадлежностей в разрешенной зоне, потребует, чтобы кабель был погружен на глубину более 50 мм, или потребуется защита с помощью заземленного металлического кабелепровода, воздуховода или кабельного короба.

При прокладке кабеля под деревянным полом кабель должен проходить через балки на минимальной глубине 50 мм от поверхности балки и не менее 50 мм от потолка или должен проходить внутри заземленного стального кабелепровода.

Провода для торшеров — где спрятать провода и как их украсить? — осветлитель

Каждый раз, убирая свою комнату, я ненавидел все провода от торшеров, компьютера, телевизора и т. Д.выглядит как. Вот и решил узнать, как его поменять!

Так как же спрятать провода от торшеров? Украсьте свои кабели! Некоторые люди обматывают свои кабели веревками, лентами или нитками из кораллов. Кабель из неприятной необходимости превращается в украшение интерьера. Это идеальный вариант для проводов от торшеров, которые часто перемещают.

Как спрятать провода от торшеров?

Кабели от торшеров, компьютеров, телевизора и еще несколько проводов.Все это спутано и присыпано пылью. Выглядит неэстетично, раздражает и тревожит.

Как вы думаете, так оно и должно быть? Нет ничего более далекого от истины!

Под моим столом была большая ужасная связка кабелей. Я всегда знал, что это было настолько уродливо, что из-за этого вся комната выглядела плохо, но я думала, что так и должно быть.

Естественно, что там, где есть электричество, есть кабели. Это естественно, что они не выглядят красиво, вы должны смириться с этим.

И все же в интерьерах красочных журналов такой проблемы никогда не бывает. Итак, куда они делись?

Все, что вам нужно, это коробка

Чем красивее, тем лучше, но вы должны выбрать тот, который подходит для удлинителя и кабелей. Не может быть слишком маленьким .

Необходимо проверить, есть ли в нем отверстия, через которые можно пропустить кабели.

В моей коробке были вырезаны два удобных отверстия. От удлинителя отключил все устройства.Потом вытащил заглушку из планки и положил в коробку.

Он немного умещается по диагонали, но это довольно большая коробка, так что это не должно быть проблемой.

Теперь пора убрать кабели.

Я развязал их, что было нелегко. Я сплел кабели от торшера, монитора, компьютера и колонок, так что вместо трех проводов у меня остался один.

Я вставил заглушки в вырез коробки и вставил их.

Так просто.Это заняло у меня 10 минут. Это оно! Небольшое изменение, и я чувствую себя Гераклом, который только что разрубил гордиев узел!

Но не везде можно собрать коробки. Один из самых простых способов скрыть кабели — прикрыть их специальной полосой, установленной рядом с полом или потолком.

Маскировка кабеля

Маскировка кабеля часто бывает практически обязательной. Это связано с тем, что незакрепленные провода могут вызвать массу проблем: они могут висеть на стенах или запутываться за мебелью.

Хотя электричество окружает нас, и без него сегодня трудно представить повседневную жизнь, запутанные провода все же остаются серьезным недостатком.

Маскирующие кабели помогают справиться с неприглядной паутиной и позаботятся о безопасности. Это особенно важно, когда дети живут дома.

Безопасность прежде всего.

Как лучше всего провести провода и как замаскировать кабели?

Нужно ли прятать электроустановку в стене?

Какие идеи для декоративной прокладки кабеля можно использовать в доме?

В зависимости от объема работы, которую мы хотим выполнить, маскировка кабеля может быть проблемой.

Не каждый электрический кабель позволяет менять расположение.

Если у вас нет опыта работы с электричеством, лучше поручить эту задачу профессионалу.

Приоритетом любого проекта, связанного с изменением установок, является защита здоровья и жизни.

В конце концов, незащищенного, устаревшего, поврежденного или сгоревшего оборудования может привести к опасным для жизни несчастным случаям и даже пожарам.

Следовательно, необходимо правильно идентифицировать неисправное электричество, локализовать проблему и составить план восстановления.

Помехи в электроустановках — это сложный процесс, который следует выполнять только с помощью опытного электрика.

Для каждой комнаты в квартире требуется разное количество розеток, расположенных на разной высоте и отвечающих разным стандартам безопасности.

Если в ванной комнате, где влажный воздух, есть скрытые розетки, то в спальне или гостиной нет необходимости.

Как замаскировать кабели?

Уже на этапе отделки квартиры или планирования небольшого ремонта можно использовать несколько приемов, которые уменьшат количество видимых в интерьере электрических проводов.

Единственным минусом является то, что именно в этот момент у должен быть конкретный план их расположения в квартире с точно обозначенными розетками и выключателями.

Это настолько хлопотно, что многое зависит от мебели, светильников или настроек аудио / видео оборудования.

Кабели, спрятанные под полом или в плинтусах

Помимо классической маскировки электропроводки в стенах, т.е.е., в специально кованных воздуховодах можно спрятать электрические кабели в местах, где они вообще не будут видны, например, в панелях пола или плинтусах.

Обратите внимание, однако, что в случае сбоя доступ к кабелям будет сильно ограничен.

Под панелями пола или плинтусами можно разместить электрические кабели от интеллектуальных систем, используемых в доме, таких как автоматика освещения или домашний кинотеатр.

Столы и другие творческие решения

Если вы упустите подходящий момент, чтобы замаскировать проблемную проводку под полом, вы всегда можете купить или изготовить практичные контейнеры или даже мебель самостоятельно, что позволит вам лучше организовать установку в вашем доме.

Решения, представленные на рынке, соблазняют современным дизайном, который обманывает глаз и скрывает их истинное предназначение.

Интересной идеей могут быть, например, столы или пуфы, прячущиеся внутри удлинителя для всех вилок для устройств, хранящихся в комнате.

Вы можете поставить такое дополнение на торшер и украсить его цветами или другим украшением — это рецепт идеальной маскировки кабелей!

Обратной стороной пуфа или стола является то, что он не всегда впишется в ваш интерьер.

Вместо того, чтобы покупать такую ​​емкость, вы можете сделать свой деревянный ящик с круглыми отверстиями на задней стенке, через которые можно пропустить кабели.

Внутри есть место для удлинителя, вилок и длинных кабелей. Вы также можете украсить эту шкатулку и поставить рядом с торшером.

Гибкие спирали и туннели

имеют два основных недостатка — они требуют дополнительного места и охватывают только те провода, которые соприкасаются с полом.

Значит, они все еще не могут замаскировать кабели, свисающие со стола.

Если вы ищете минималистичные решения, вы можете использовать гибкие спирали или пластиковые туннели, приклеенные к стене.

Такие практичные гаджеты легко найти в любом строительном магазине.

Такой способ прокладки электрических кабелей от оборудования позволяет свободно вытаскивать шнур или добавлять новый.

Хотя кабели по-прежнему будут видны, найти путь в их лабиринте будет намного проще.

Если вы уважаете идею нулевых отходов и хотите уменьшить количество пластика в своем доме, вы можете купить материал вместо пластиковых чехлов, закрывающихся на липучку или молнию.

Хотя они более экологичны, их немного сложнее содержать в чистоте и удалять пыль и пятна от повседневного использования.

Маскировка кабелей в шкафу или за стеной

Не всех устроит размещение электрических кабелей в желобах или специальных планках на стене.

Если полоса кабеля слишком бросается в глаза и обезображивает интерьер, можно попробовать сделать специальный шкаф.

Кафельная полка, закрывающаяся дверцей в цвет мебели, может стать идеальным решением для скрытия кабелей и блоков питания.

Если вашего телевизора нет в телевизоре, то коробка ручной работы станет для вас интересной альтернативой. Вы также можете прикрепить полку для декодеров и пультов дистанционного управления чуть выше нее.

Второй вариант — поставить стену из гипсокартона, на которой будет висеть телевизор, и при этом все кабели будут размещены внутри нее.

Однако это несет в себе определенный риск. Если вам нужно отсоединить или подключить новый электрический кабель, будет сложно попасть внутрь, не повредив часть стены.

Подчеркните, а не маскируйте!

Кабели для декора

Следует помнить, что способ проведения электромонтажа зависит не только от нашего зрения, но, прежде всего, от условий в помещении, обнаруженных электриком.

Как правило, в сухих и отапливаемых помещениях со стенами, потолками или потолками, покрытыми штукатуркой, установка может производиться непосредственно под штукатурным слоем.

По сути, это один из современных эталонов в дизайне интерьеров.

Однако бывают случаи, когда электрические кабели необходимо проложить к верху стены — например, во влажных и неотапливаемых помещениях.

О прокладке кабеля наверх стоит подумать, когда монтаж электроустановки с нуля в помещении связан с ковкой стен и штукатуркой.

Тогда оборудование в помещении с электричеством будет дешевле и проще.

Если мы решим это сделать, мы должны принять во внимание вопросы безопасности. Обратите особое внимание на то, чтобы электрические кабели не мешали детям или домашним животным играть.

Кабели крепятся к стене специальными стяжками. Очень важно, чтобы они были жестко закреплены и не двигались.

Кабели декоративные в необработанном виде

Маскировка кабелей не понадобится, если мы мечтаем о индустриальном стиле интерьера, который любит вытаскивать все элементы домашних инсталляций.

Видимые кабели — желательно вблизи открытого кирпича, необработанного бетона или незавершенной штукатурки — придаст интерьеру возвышенный характер, сделав его похожим на фабрику или мастерскую.

Эта концепция будет дополнена оригинальными деталями, такими как нестандартные выключатели в стиле ретро, ​​открытые декоративные лампочки, промышленные лампы или металлические люстры.

Декоративные формы

Необработанная функциональность в индустриальном стиле — одна из возможностей использования внешних кабелей.В этой области мы ограничены только нашим воображением.

Кабели можно использовать как материал для необычного настенного монтажа.

Выполняя функцию, аналогичную графике, картинам, плакатам или наклейкам на стены, обычные провода станут оригинальным, привлекательным украшением.

Достаточно немного художественного таланта, чтобы нарисовать на стене интересный узор и пропустить через него электрический кабель.

Наклейки на стены

— это простой способ спрятать кабели и одновременно украсить стену.

Специальные настенные наклейки покрыты довольно прочным клеем. Они могут легко скрыть висящие провода, например, от торшеров.

В случае стен из гипсокартона мы можем вырезать в стене небольшое отверстие, через которое мы можем провести кабели к розетке.

В некоторой мебели есть встроенные кабельные каналы и карманы для скрытия кабелей. Это решение стоит использовать, особенно в случае письменного стола, вокруг которого обычно собираются шнуры.

Обыкновенные кольца для документов нам помогут в чистке.

Они отлично подойдут в качестве держателей для вилок, которые вы хотите иметь в пределах досягаемости, или для удержания кабелей, если вы собираетесь прокладывать провода за мебелью.

Украсьте кабели

Некоторые люди оборачивают шнуры вокруг кабелей с веревками, лентами или нанизывают на них кораллы.

Кабель тогда из неприятной необходимости превращается во внутреннюю отделку.

Это идеальное решение для кабелей от стоячих ламп, которые часто меняются.

Закреплять провода лампы в стене непрактично.

Тип нанесения на кабель лучше всего подогнать под внешний вид лампы, например, обернуть ленту под цвет абажура.

Ознакомьтесь с другими полезными статьями
