Оформление потолка точечными светильниками поможет сделать квартиру уютной и комфортной. Они практичны, но требуют особого подхода к монтажу проводки, который зависит от материала потолка.
Что собой представляет точечный светильник?
Он представляет собой встраиваемую модель, которая устанавливается на потолочную конструкцию. Главное условие – наличие пустоты. Например, они часто устанавливаются под натяжной потолок и другие подобные подвесные конструкции. Такие приспособления могут обеспечить равномерный поток света, но при условии правильного их количества. Нужно подбирать тип ламп, их мощность в соответствии с категорией помещения и освещаемой площадью.
В зависимости от типа используемой лампы монтируется электропроводка, подбирается рабочее напряжение, сечение кабелей и определяется необходимость использования трансформатора.
Схемы подключения
Перед тем как сделать разводку электропроводки для точечных встроенных светильников, нужно произвести монтаж распределительной коробки.
Есть несколько схем разводки электрических кабелей, по которым можно проводить монтаж проводки для точечных светильников. Выбор схемы напрямую зависит от типа используемых ламп. Например, при выборе ламп мощностью 12 В в схему нужно включить трансформатор. Если же были выбраны споты, которые работают от бытовой сети в 220 В, наличие преобразователя не требуется. Их можно подключить напрямую к сети.
Последовательное
Схема последовательного подключения проста, поскольку не требуется большого количества проводов. Но есть у нее и некоторые недостатки. Например, при использовании последовательного подсоединения в систему можно включить не более пяти – шести ламп. К тому же они будут светиться не в полную силу. И при выходе из строя одной лампы цепь разорвется, освещение в комнате будет отсутствовать.
Читайте также
- Как вытащить лампу из точечного светильника?
- Узнать тип кабеля
Цитата
Этот тип подключения заключается в том, что фаза последовательно обходит каждую лампу, а к выходу последней подается нуль.
Следите за тем, чтобы на выключатель шла фаза, которая в дальнейшем направляется на лампы, а нуль поддавался только на последний в цепочке светильник.
Если для электропроводки используется трехжильный кабель, то провод, отвечающий за заземление, должен подаваться на каждую лампу к нужной клемме. В остальном проводка должна быть разведена так же.
Параллельное
Для обеспечения полноценной работы используется параллельное подключение. В этом случае все лампы будут светить с нормальной интенсивностью. В случае выхода из строя одного устройства освещение в комнате не пропадет.
Но нужно заготовить большее количество проводников. Лучше использовать кабель ВВГ нг 2*1,5 или 3*1,5, он является негорючим трехжильным.
Есть два способа параллельного подключения точечных устройств:
- к каждому источнику света подаются два кабеля;
- шлейфное соединение, при котором оба провода попеременно заходят на светильник и с выхода подаются дальше.
Во втором случае из распределительной коробки выходит кабель, который подается на первый светильник. К его выходу нужно подключить кусок провода и протянуть его к следующему светильнику. То есть несколько отрезков кабеля соединяют лампы между собой одну за другой. При этом есть возможность разделить их на две и более группы в зависимости от количества клавиш на выключателе, схема будет такой же. Но данное подключение потребует увеличения количества проводов.
Лучевое
При лучевом подключении используется отдельный кусок провода для каждого светильника.
Такой способ подключения требует наибольших затрат кабеля, но это компенсируется повышенной надежностью эксплуатации, то есть выход из строя одной точки освещения не влияет на работу других устройств.
Физически такая схема выглядит следующим образом. От распределительной коробки проводится кабель, который крепится в удобном месте, например, по центру комнаты. От этого кабеля идут ответвления к каждому прибору, причем и провод фазы, и провод нуля.
Особенности монтажа
Для того чтобы правильно подключить систему осветительных устройств, нужно подобрать оптимальную схему, мощность ламп и трансформатора. При этом разводка электропроводки под точечные светильники должна происходить в последовательности, которая напрямую зависит от типа потолка.
В натяжные потолки
Устанавливаться точечные светильники могут в подвесных или натяжных конструкциях. Во втором случае все провода нужно уложить до монтажа натяжного полотна. Можно прикрепить их к потолку, но не подключать к питанию, а сделать это после установки светодиодов. Дальше размещают и закрепляют на подвесах светильники, после этого подводят к ним провода и проверяют.
Цитата
После проверки питание отключают, лампы вынимают и снимают все части, которые могут повредиться от высокой температуры. После монтажа натяжного полотна в материале делают отверстия под споты и производят окончательную установку ламп. Обычные лампы накаливания для таких конструкций использовать не рекомендуется. Лучше взять светодиоды, которые соответствуют мощности более 50 Вт.
В потолки из гипсокартона
При обустройстве в комнате потолка из гипсокартона последовательность монтажа светильников такая же, как и для натяжного потолка.
То есть сначала нужно развести проводку, при этом концы кабелей должны свободно свисать. Длина проводов должна быть больше на 15–20 см. Это связано с тем, что крепление проводки производится на основной потолок.
Предварительно можно нарисовать схему, на которой указать места расположения осветительных приборов и точное расстояние от стен и друг от друга. После этого можно приступать к монтажу гипсокартонной конструкции. А монтаж источников света можно выполнять только после того, как поверхность потолка будет зашпаклевана.
Таким же образом поступают, если потолок реечный подвесной.
Выбор сечения проводов
Сечение провода для встроенных светильников зависит от силы тока, который по ним проходит. Она может возрастать при уменьшении напряжения. Рассчитать сечение провода можно двумя способами:
- суммировать мощность всех светильников, которые будут подключены к трансформатору, а затем разделить полученное значение на выходное напряжение распределителя;
- произвести расчет сечения провода на один осветительный прибор.
При этом каждой точке будет выделена отдельная линия. В данном случае мощность светильника должна соответствовать выходному напряжению трансформатора.
При этом каждой точке будет выделена отдельная линия. В данном случае мощность светильника должна соответствовать выходному напряжению трансформатора.Если же к этой сети будете подключать и люстру, осуществлять расчет нужно с учетом ее данных.
Трансформаторы
Трансформатором на 12 В пользуются тогда, когда для освещения используются споты аналогичного напряжения. Схема подключения может быть как последовательной, так и параллельной. Различие заключается лишь в том, что кабель от выключателя сначала заводится на трансформатор, а уже с выхода преобразователя идет на лампы.
Мощность трансформатора должна соответствовать количеству используемых ламп. Можно установить два преобразователя. В таком случае от распределительной коробки нужно провести две ветки.
Чтобы обеспечить полноценную бесперебойную работу точечных встроенных светильников в комнате, трансформатор нужно выбирать мощностью на 20% больше суммарной мощности всех подключенных ламп.
Делаем проводку
После того как ответвительная коробка будет установлена, в полости конструкции потолка можно протянуть кабель. Его обязательно нужно защитить гофротрубой. Кабели вытягиваются через проделанные отверстия, при этом каждый провод проходит отдельно к предполагаемому месту установки такого светильника. После этого кабели нужно присоединить к светильнику, а само изделие вставить в отверстие с фиксаторами.
Если такие светильники монтируются в подвесной потолок, то скрыть проводку можно в поперечных профилях, к которым в дальнейшем будет крепиться сам гипсокартон. Лучше не укладывать кабели в продольные профили, поскольку есть риск повредить проводку при монтаже гипсокартона.
Отверстия под светильники
Выбор способа обустройства отверстия для светильников данного типа зависит от вида потолочного покрытия.
В реечном потолке это можно сделать двумя способами. Вырезать отверстие в ламелях реечного потолка нужно еще до его установки. Для этого требуется поставить точку на детали в том месте, где будет располагаться центр светильника, а затем начертить окружность, диаметр которой равен диаметру прибора. В зависимости от инструмента алгоритм действий следующий:
- под ламель положить отрезок бруса, коронку по дереву зажать в дрель или шуруповерт, высверлить отверстие по разметке;
- в центре начерченной окружности высверлить небольшое отверстие, в которое вставить ножницы по металлу и разрезать алюминиевую деталь до края круга с шагом в 5 мм. Должны получиться лепестки. Их нужно загнуть на тыльную сторону и отрезать, оставив 4,5 мм у основания.
Отверстия в гипсокартоне делаются таким же образом. То есть отмечаются места, где будут располагаться светильники, чертится окружность, которая и является шаблоном для использования коронки на дрель. Вырезать отверстие в гипсокартоне можно любым острым инструментом.
Для установки подобной лампы в натяжном потолке не нужно просверливать круглые отверстия. Достаточно просто сделать надрез и установить фиксирующий крепеж.
Подключение
После того как выполнены разводка кабеля, монтаж потолочного покрытия, можно установить точечные светильники на потолок и подключить их к сети. Для этого нужно подвести провода по составленной схеме к соответствующим клеммам спота и надежно зафиксировать их.
Предварительно петли на проложенном проводе нужно разрезать по изгибу и оголить. Для каждой лампы понадобятся два небольших кабеля длиной около 10 см. Нужно оголить около 10–15 мм с каждой стороны и одним концом зажать в соответствующей клемме светильника, а вторым соединить с питающим кабелем. При этом необходимо следовать маркировке спота. Теперь можно пускать напряжение в сеть, чтобы проверить правильность подключения.
Закрепление
Для крепления спотов предусмотрены две скобы по бокам.
Нужно перед установкой их отогнуть вверх до упора, изделие вставить в отверстие в потолочном покрытии. Делать это нужно таким образом, чтобы провода, идущие к светильнику, не попали под зацепы. Теперь эти крепления монтируют к точке на основном потолке. После этого можно подключить питающий кабель к выключателю и распределительной коробке.
Проводка для поворотных светильников
Поворотные конструкции способны изменять угол направления освещенности. Они имеют некоторые преимущества, поскольку могут подсветить труднодоступное место.
Последовательность действий для подключения их точно такая же, как было описано ранее.
Как сделать проводку для точечных светильников?
Содержание
- 1 Как провести проводку под точечные светильники в различных типах потолков
- 2 Как развести проводку под точечные светильники в капитальном перекрытии
- 3 Как сделать проводку освещения в конструкции натяжного потолка
- 4 Как развести проводку под точечные светильники в конструкции подвесного потолка
- 5 Меры безопасности при разводке проводов под точечные светильники
Правильная организация освещения любого помещения непростая задача даже для опытного мастера.
При ее решении необходимо учитывать массу нюансов и иметь элементарные навыки электротехнических работ. После того как выбран тип осветительных устройств и составлена схема расположения необходимо грамотно развести провода питания для безопасной и надежной работы системы в целом.
В настоящее время наиболее популярны среди потребителей точечные светильники. Они представляют собой компактное изделие для освещения, и позволяют эффективно решать функциональные и дизайнерские задачи.
Порядок монтажа проводки под точечные светильники в первую очередь зависит от типа потолочной поверхности. Которая может представлять собой капитальное перекрытие из железобетона, подвесную конструкцию из гипсокартонных листов или натяжной вариант с применением пленочных материалов из поливинилхлорида.
Как провести проводку под точечные светильники в различных типах потолков
Существует два вида подключения электрических устройств в единую цепь. Это последовательное и параллельное соединение.
При первом варианте подвести проводку под точечные светильники не составляет большого труда. Как понятно из названия типа соединения, осветительные устройства подключаются друг за другом и при этом имеют только одну точку контакта с предыдущим и следующим устройством. Достоинством последовательного соединения является экономия на количестве кабеля или провода, а недостатком можно считать то, что при выходе из строя одной лампы система освещения перестает работать полностью.
Сделать проводку освещения, используя параллельное соединение значительно сложнее. Она предполагает больший расход проводов, а также наличие дополнительных точек контакта в местах разветвления. Но это самый распространённый вариант сделать разводку проводов под точечные светильники надежной и эффективной при эксплуатации.
Как развести проводку под точечные светильники в капитальном перекрытии
Сделать разводку под софиты в монолитном потолке можно двумя способами. В первом варианте прокладка проводов осуществляется непосредственно по поверхности перекрытия.

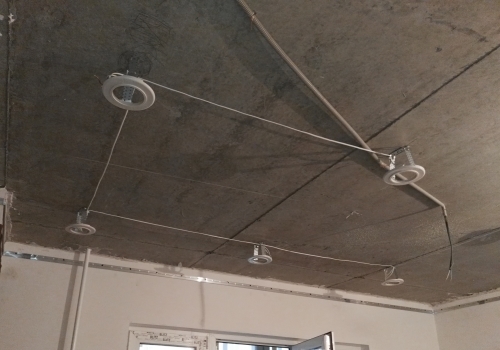

Для надежного фиксирования провода к потолку используются монтажные клипсы, соответствующие диаметру провода. Они крепятся к плоскости с помощью дюбелей или шурупов.
Достоинством этого способа организации разводки под точечные светильники можно считать скорость и удобство монтажа. Недостаток – не всегда достаточно эстетичный вид, особенно при использовании гофрированной защиты проводки. Исправить это можно используя специальные короба для открытой проводки.
Второй способ разводки проводки под точечные светильники будет более трудоемким и требует применения перфоратора. В монолитном потолочном перекрытии с помощью специального инструмента прорезаются каналы в которых укладываются провода. После того как выполнена разводка под освещение, поверхность штукатурится и место пролегания проводов становится незаметно.
Как сделать проводку освещения в конструкции натяжного потолка
Монтаж проводки под точечные светильники в натяжном потолке осуществляется перед установкой полотна.
На первом этапе перед укладкой проводов на потолочной поверхности, согласно предварительно составленной схеме, размещаются осветительные устройства. После этого производится их подключение к основному кабелю с помощью проводов.
Разводка проводки под точечные светильники в данной конструкции потолочной поверхности осуществляется отрытым способом, т.е. непосредственно на основное перекрытие. Это наиболее простой вариант, не требующий особой красоты т.к. в конечном итоге все будет скрыто под натяжным полотном.
Как развести проводку под точечные светильники в конструкции подвесного потолка
Монтаж проводки под осветительные устройства в подвесном потолке может осуществляться предварительно, как в предыдущем случае, и проводится параллельно, как в случае многоуровневого варианта конструкции.
При установке проводов питания для точечных светильников в подвесном потолке из гипсокартонных листов для крепления их к поверхности используются монтажные клипсы или манжеты из оцинкованного металла или подручных материалов.
Меры безопасности при разводке проводов под точечные светильники
При проводке освещения, вне зависимости от типа и вида осветительных устройств необходимо отключит подачу напряжения на основной кабель питания. Весь инструмент используемый при работах должен иметь надежную изоляцию.
При выборе провода и кабеля питания необходимо обратить особе внимание на соответствие его сечения расчетной нагрузке. В домах или жилых помещениях, в которых предусмотрена схема заземления однозначно стоит остановиться на трехжильном проводе. В этом случае вероятность случайного поражения электрическим током при эксплуатации электроприборов будет сведена к минимуму. Оболочка кабельной продукции должна иметь высокую стойкость к возгоранию и способность к затуханию.
В точках контакта и соединения проводов запрещается использовать самодельные скрутки. Необходимо применять специальные клеммы или обжимные гильзы.
Соблюдая вышеперечисленные советы и требования при создании разводки под точечные светильники можно добиться максимальной безопасности, как при проведении работ, так и в процессе их эксплуатации.
Какие точечные светильники выбрать?
Встраиваемый светильник Arte Lamp Accento A4009PL-1BK
Встраиваемый светильник Arte Lamp Fine A2609PL-1WH
Подключение светодиодных прожекторов с регулируемым током: что можно и чего нельзя делать — служба поддержки клиентов
Некоторые светодиодные светильники регулируются по току (например, 350 мА, 500 мА, 700 мА и 1050 мА). Они требуют постоянного тока. Чтобы превратить сетевое напряжение 230 В в ток, нужен отдельный блок питания, блок питания с регулируемым током.
Должны быть подключены последовательно
Светодиоды, управляемые по току, нельзя подключать под напряжением! Кроме того, они всегда должны быть подключены в последовательной цепи.
В последовательных цепях есть только один путь тока. Ток входит через + и покидает прожектор через +, чтобы продолжить свой путь к следующему прожектору. Ток течет в одном направлении через все прожекторы до тех пор, пока все они не окажутся под током.
Внешний источник питания необходимо настроить на количество прожекторов и их мощность. При постоянном токе напряжение будет равномерно распределяться по разным точкам.
Моделирование настройки
Попробуем упростить дело на примере. В этой установке мы собираемся установить три светодиодных прожектора мощностью 6 Вт каждый (AB 38007-350). Для прожекторов требуется непрерывный ток 350 мА.
Расчет необходимого напряжения Светодиодный прожектор
Исходя из формулы для электрической мощности, мы можем рассчитать напряжение, необходимое для каждого отдельного прожектора. Мощность равна вольтам на ампер.
Формула для электрической мощности:
Перевернув формулу, мы можем рассчитать напряжение на прожектор:
Каждому отдельному светодиодному прожектору требуется 17,14 В для поддержания постоянного тока 350 мА.
В сумме на три прожектора потребуется 51,43В (= 3 х 17,14В). Общее напряжение прожекторов должно быть в пределах досягаемости источника питания.
Так что в данном случае вполне подойдет блок питания светодиодов на 350мА с выходом от 40 до 58В. Этот блок питания имеет минимальное выходное напряжение 40 В и максимальное выходное напряжение 58 В. Общее напряжение, необходимое для прожекторов, не может быть больше или меньше выходного уровня источника питания.
Блок питания выдает слишком большое напряжение для количества прожекторов:
Допустим, вы хотите подключить только один прожектор мощностью 6 Вт, вам потребуется только 17,14 В. это ниже минимального напряжения источника питания 40 В. Это приведет к дефекту прожектора, потому что напряжение слишком высокое.
Всю схему прожекторов всегда нужно тестировать сразу. Когда установщик проверяет блок питания с каждым прожектором отдельно, прожектор, которому требуется всего 17,14 В, сразу же получает полное минимальное напряжение 40 В.
Это слишком много, поэтому пятно будет работать со сбоями.
Источник питания обеспечивает слишком малое напряжение для количества прожекторов:
При подключении 8 таких прожекторов мощностью 6 Вт к одному источнику питания потребуется общий ток 137,14 В (= 8 x 17,14 В). Это выше, чем максимальное напряжение источника питания. Светодиодные прожекторы не достигают своей полной светоотдачи. Другими словами, они будут выглядеть «тусклыми».
Минимальное и максимальное количество прожекторов на блоке питания
Для данного блока питания 350 мА (40 — 58 В) необходимо установить как минимум три таких прожектора мощностью 6 Вт. Максимальная мощность блока питания — 3 таких прожектора. Если вы хотите установить их больше, вам понадобится блок питания с более высокой выходной мощностью.
Во время установки светодиодных прожекторов с регулируемым током источник питания светодиодов ни в коем случае не должен находиться под напряжением ! Пренебрегите этим, и вы рискуете повредить светодиоды.
Вы даже потеряете гарантию, сделав это. В случае сомнений обратитесь к профессиональному электрику.
Когда блоки питания для светодиодов находятся под напряжением, они начинают искать количество напряжения, которое им необходимо распределить. Когда прожекторы не подключены, большинство источников питания будут продолжать наращивать напряжение до максимального значения.
Если к этому полностью заряженному блоку питания подключить светодиодный прожектор, он сразу же получит максимальное выходное напряжение. Если оно выше, чем максимальное напряжение светодиодного прожектора, светодиод выйдет из строя. Для этого требуется всего доля секунды.
Поэтому крайне важно отключить напряжение на блоке питания при установке светодиодных прожекторов.
Неправильная установка:
Предположим, мы поставили источник питания на 700 мА под напряжение. Затем подключаем светодиодный прожектор мощностью 6Вт. Прожектор сразу получит полные 49выход В. Максимальное напряжение для этого прожектора мощностью 6 Вт составляет всего 17,14 В (= 6 Вт / 0,35 А), поэтому светодиод может быть поврежден.
Вам необходимо подключить все ваши светодиоды заранее, до подачи напряжения на блок питания. Таким образом, источник питания может подняться до требуемого напряжения.
Электропитание можно включать только по первичной стороне, т.е. до подачи сетевого напряжения 230В. В противном случае светодиод выйдет из строя, как и в ситуации выше.
Защищенные источники питания для светодиодов:
Некоторые блоки питания защищены от вышеуказанного явления. Когда этот тип источника питания находится под напряжением, а прожекторы не подключены, они не будут выдавать свое максимальное напряжение. Вместо этого они вообще не будут распределять напряжение.
Блок питания начнет подавать напряжение только при подключении прожекторов и перезапуске блока питания.
Электропроводка для прожекторов
