Монтаж проводки для точечных светильников | Блог Про Ремонт

Оформление потолка точечными светильниками поможет сделать квартиру уютной и комфортной. Они практичны, но требуют особого подхода к монтажу проводки, который зависит от материала потолка.

Что собой представляет точечный светильник?

Он представляет собой встраиваемую модель, которая устанавливается на потолочную конструкцию. Главное условие – наличие пустоты. Например, они часто устанавливаются под натяжной потолок и другие подобные подвесные конструкции. Такие приспособления могут обеспечить равномерный поток света, но при условии правильного их количества. Нужно подбирать тип ламп, их мощность в соответствии с категорией помещения и освещаемой площадью.

В зависимости от типа используемой лампы монтируется электропроводка, подбирается рабочее напряжение, сечение кабелей и определяется необходимость использования трансформатора.

Схемы подключения

Перед тем как сделать разводку электропроводки для точечных встроенных светильников, нужно произвести монтаж распределительной коробки.

Причем сделать это требуется так, чтобы к ней всегда был открыт доступ. Только после этого можно протягивать кабельные линии к местам установки осветительных приборов.

Есть несколько схем разводки электрических кабелей, по которым можно проводить монтаж проводки для точечных светильников. Выбор схемы напрямую зависит от типа используемых ламп. Например, при выборе ламп мощностью 12 В в схему нужно включить трансформатор. Если же были выбраны споты, которые работают от бытовой сети в 220 В, наличие преобразователя не требуется. Их можно подключить напрямую к сети.

Последовательное

Схема последовательного подключения проста, поскольку не требуется большого количества проводов. Но есть у нее и некоторые недостатки. Например, при использовании последовательного подсоединения в систему можно включить не более пяти – шести ламп. К тому же они будут светиться не в полную силу. И при выходе из строя одной лампы цепь разорвется, освещение в комнате будет отсутствовать.

Читайте также

  • Как вытащить лампу из точечного светильника?
  • Узнать тип кабеля

Цитата

Этот тип подключения заключается в том, что фаза последовательно обходит каждую лампу, а к выходу последней подается нуль.

Следите за тем, чтобы на выключатель шла фаза, которая в дальнейшем направляется на лампы, а нуль поддавался только на последний в цепочке светильник.

Если для электропроводки используется трехжильный кабель, то провод, отвечающий за заземление, должен подаваться на каждую лампу к нужной клемме. В остальном проводка должна быть разведена так же.

Параллельное

Для обеспечения полноценной работы используется параллельное подключение. В этом случае все лампы будут светить с нормальной интенсивностью. В случае выхода из строя одного устройства освещение в комнате не пропадет. Но нужно заготовить большее количество проводников. Лучше использовать кабель ВВГ нг 2*1,5 или 3*1,5, он является негорючим трехжильным.

Есть два способа параллельного подключения точечных устройств:

  • к каждому источнику света подаются два кабеля;
  • шлейфное соединение, при котором оба провода попеременно заходят на светильник и с выхода подаются дальше.

Во втором случае из распределительной коробки выходит кабель, который подается на первый светильник. К его выходу нужно подключить кусок провода и протянуть его к следующему светильнику. То есть несколько отрезков кабеля соединяют лампы между собой одну за другой. При этом есть возможность разделить их на две и более группы в зависимости от количества клавиш на выключателе, схема будет такой же. Но данное подключение потребует увеличения количества проводов.

Лучевое

При лучевом подключении используется отдельный кусок провода для каждого светильника. Такой способ подключения требует наибольших затрат кабеля, но это компенсируется повышенной надежностью эксплуатации, то есть выход из строя одной точки освещения не влияет на работу других устройств.

Физически такая схема выглядит следующим образом. От распределительной коробки проводится кабель, который крепится в удобном месте, например, по центру комнаты. От этого кабеля идут ответвления к каждому прибору, причем и провод фазы, и провод нуля.

Сложность такого подключения заключается в том, что нужно обеспечить надежное соединение кабелей от осветительного прибора с проводом до распределительной коробки. Поэтому нужно подготовить обычные клеммные колодки с винтовым соединением.

Особенности монтажа

Для того чтобы правильно подключить систему осветительных устройств, нужно подобрать оптимальную схему, мощность ламп и трансформатора. При этом разводка электропроводки под точечные светильники должна происходить в последовательности, которая напрямую зависит от типа потолка.

В натяжные потолки

Устанавливаться точечные светильники могут в подвесных или натяжных конструкциях. Во втором случае все провода нужно уложить до монтажа натяжного полотна. Можно прикрепить их к потолку, но не подключать к питанию, а сделать это после установки светодиодов. Дальше размещают и закрепляют на подвесах светильники, после этого подводят к ним провода и проверяют.

Цитата

После проверки питание отключают, лампы вынимают и снимают все части, которые могут повредиться от высокой температуры. После монтажа натяжного полотна в материале делают отверстия под споты и производят окончательную установку ламп. Обычные лампы накаливания для таких конструкций использовать не рекомендуется. Лучше взять светодиоды, которые соответствуют мощности более 50 Вт.

В потолки из гипсокартона

При обустройстве в комнате потолка из гипсокартона последовательность монтажа светильников такая же, как и для натяжного потолка. То есть сначала нужно развести проводку, при этом концы кабелей должны свободно свисать. Длина проводов должна быть больше на 15–20 см. Это связано с тем, что крепление проводки производится на основной потолок.

Предварительно можно нарисовать схему, на которой указать места расположения осветительных приборов и точное расстояние от стен и друг от друга. После этого можно приступать к монтажу гипсокартонной конструкции. А монтаж источников света можно выполнять только после того, как поверхность потолка будет зашпаклевана.

Таким же образом поступают, если потолок реечный подвесной.

Выбор сечения проводов

Сечение провода для встроенных светильников зависит от силы тока, который по ним проходит. Она может возрастать при уменьшении напряжения. Рассчитать сечение провода можно двумя способами:

  • суммировать мощность всех светильников, которые будут подключены к трансформатору, а затем разделить полученное значение на выходное напряжение распределителя;
  • произвести расчет сечения провода на один осветительный прибор.
    При этом каждой точке будет выделена отдельная линия. В данном случае мощность светильника должна соответствовать выходному напряжению трансформатора.

Если же к этой сети будете подключать и люстру, осуществлять расчет нужно с учетом ее данных.

Трансформаторы

Трансформатором на 12 В пользуются тогда, когда для освещения используются споты аналогичного напряжения. Схема подключения может быть как последовательной, так и параллельной. Различие заключается лишь в том, что кабель от выключателя сначала заводится на трансформатор, а уже с выхода преобразователя идет на лампы.

Мощность трансформатора должна соответствовать количеству используемых ламп. Можно установить два преобразователя. В таком случае от распределительной коробки нужно провести две ветки.

Чтобы обеспечить полноценную бесперебойную работу точечных встроенных светильников в комнате, трансформатор нужно выбирать мощностью на 20% больше суммарной мощности всех подключенных ламп. Например, в комнате будет установлено 8 светильников по 40 Вт. Их суммарная мощность составляет 320 Вт. Значит, трансформатор нужно брать мощностью около 400 Вт.

Делаем проводку

После того как ответвительная коробка будет установлена, в полости конструкции потолка можно протянуть кабель. Его обязательно нужно защитить гофротрубой. Кабели вытягиваются через проделанные отверстия, при этом каждый провод проходит отдельно к предполагаемому месту установки такого светильника. После этого кабели нужно присоединить к светильнику, а само изделие вставить в отверстие с фиксаторами.

Если такие светильники монтируются в подвесной потолок, то скрыть проводку можно в поперечных профилях, к которым в дальнейшем будет крепиться сам гипсокартон. Лучше не укладывать кабели в продольные профили, поскольку есть риск повредить проводку при монтаже гипсокартона.

Отверстия под светильники

Выбор способа обустройства отверстия для светильников данного типа зависит от вида потолочного покрытия.

В реечном потолке это можно сделать двумя способами. Вырезать отверстие в ламелях реечного потолка нужно еще до его установки. Для этого требуется поставить точку на детали в том месте, где будет располагаться центр светильника, а затем начертить окружность, диаметр которой равен диаметру прибора. В зависимости от инструмента алгоритм действий следующий:

  • под ламель положить отрезок бруса, коронку по дереву зажать в дрель или шуруповерт, высверлить отверстие по разметке;
  • в центре начерченной окружности высверлить небольшое отверстие, в которое вставить ножницы по металлу и разрезать алюминиевую деталь до края круга с шагом в 5 мм. Должны получиться лепестки. Их нужно загнуть на тыльную сторону и отрезать, оставив 4,5 мм у основания.

Отверстия в гипсокартоне делаются таким же образом. То есть отмечаются места, где будут располагаться светильники, чертится окружность, которая и является шаблоном для использования коронки на дрель. Вырезать отверстие в гипсокартоне можно любым острым инструментом.

Для установки подобной лампы в натяжном потолке не нужно просверливать круглые отверстия. Достаточно просто сделать надрез и установить фиксирующий крепеж.

Подключение

После того как выполнены разводка кабеля, монтаж потолочного покрытия, можно установить точечные светильники на потолок и подключить их к сети. Для этого нужно подвести провода по составленной схеме к соответствующим клеммам спота и надежно зафиксировать их.

Предварительно петли на проложенном проводе нужно разрезать по изгибу и оголить. Для каждой лампы понадобятся два небольших кабеля длиной около 10 см. Нужно оголить около 10–15 мм с каждой стороны и одним концом зажать в соответствующей клемме светильника, а вторым соединить с питающим кабелем. При этом необходимо следовать маркировке спота. Теперь можно пускать напряжение в сеть, чтобы проверить правильность подключения.

Закрепление

Для крепления спотов предусмотрены две скобы по бокам. Нужно перед установкой их отогнуть вверх до упора, изделие вставить в отверстие в потолочном покрытии. Делать это нужно таким образом, чтобы провода, идущие к светильнику, не попали под зацепы. Теперь эти крепления монтируют к точке на основном потолке. После этого можно подключить питающий кабель к выключателю и распределительной коробке.

Проводка для поворотных светильников

Поворотные конструкции способны изменять угол направления освещенности. Они имеют некоторые преимущества, поскольку могут подсветить труднодоступное место.

Последовательность действий для подключения их точно такая же, как было описано ранее.

Как установить проводку для светильников под натяжной потолок?

Содержание

    Современные натяжные потолки сложно представить без точечных светильников и других осветительных приборов. Чтобы их установить, в запотолочном пространстве нужно создать специальные закладные , к которым будут крепиться достаточно тяжелые светильники. Очень важно, чтобы проводка для светильников натяжного потолка была установлена правильно. Еще до монтажа натяжного потолка следует знать, какие светильники будут использоваться, в каком количестве и где они будут расположены. Также необходимо правильно выбрать провода, ознакомиться с правилами их разводки и учесть все факторы, которые позволят выполнить проводку качественно и безопасно. Любые ошибки или неточности в работе с электропроводами могут привести к короткому замыканию и даже к пожару.

    Прежде, чем перейти к установке проводки, предназначенной для светильников натяжного потолка, следует тщательно все подготовить и спланировать. В рамках подготовительного этапа нужно выполнить ряд работ.

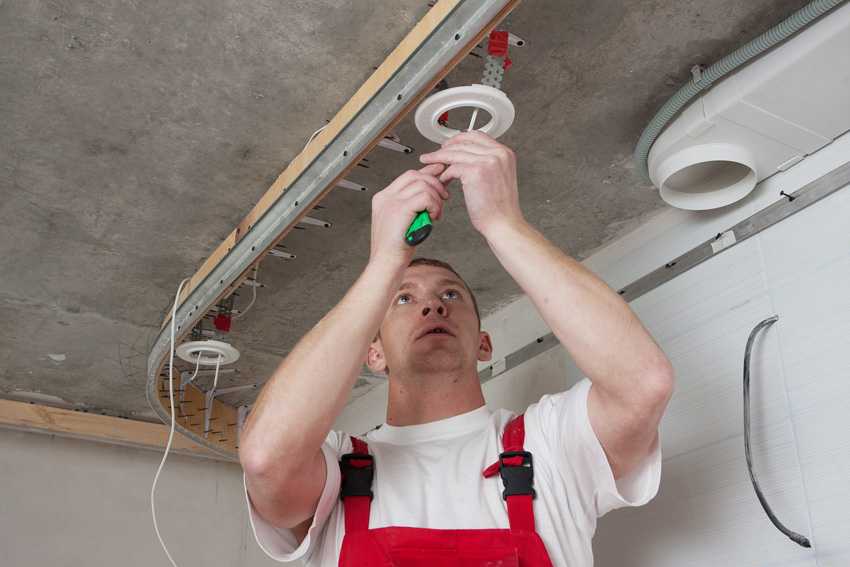

    Рис.1. Монтаж и подготовка проводки под натяжной потолок

    1. Выбор электропровода. Чтобы проводка была безопасной и могла обеспечить каждый светильник нужным напряжением, важно правильно выбрать электропровода. Чаще всего с этой целью используется силовой кабель типа ВВГнг, изготовленный из меди. Сечение кабеля выбирается, исходя из количества и мощности встраиваемых светильников.
    2. Проверка основного кабеля. Перед тем, как перейти к разводке проводов на светильники, необходимо убедиться, что кабель, идущий от распределительной коробки, целый, и сможет выдержать нагрузку от количества устанавливаемых осветительных приборов.
    3. Создание схемы разводки. Перед прокладыванием проводов следует определиться с расположением каждого светильника на натяжном потолке. Желательно сделать на базовом потолке метки в местах будущего крепления осветительных приборов и отметить места прохождения проводов. Также следует создать на бумаге схематический рисунок разводки электропроводов.
    4. Выбор материалов для проводки. Проводку для светильников крайне не рекомендуется устанавливать за натяжным потолком открытым способом, не используя защитной гофры и кабель-каналов. Соблюдение этого правила позволяет обеспечить пожаробезопасность натяжной конструкции. Открытый способ крепления проводов допускается только в случае, если базовый потолок выполнен из негорючих материалов, а также при использовании светодиодных ламп, которые имеют небольшую мощность и не нагревают провода при работе.
    На заметку

    После выполнения подготовительных работ можно переходить непосредственно к монтажу проводки. Выполнить ее своими руками возможно, однако следует иметь хотя бы минимальные навыки работы в данной сфере. Если вы сомневаетесь, что сможете справиться с такой задачей самостоятельно, рекомендуем доверить работу профессионалам компании «Аста М».

    Процесс выполнения проводки для светильников

    Если вы все же решили сделать проводку самостоятельно, начать работу следует с создания схемы разводки электропроводов по базовому потолку.

    Обратите внимание

    Провода следует расположить параллельно или перпендикулярно относительно стыка стен и потолка. Места установки распределительных коробок стоит выбирать так, чтобы при необходимости можно было выполнить их обслуживание или ремонт.

    Рис.2. Проводка под натяжной потолок

    Составление схемы – очень важный этап, от которого будет зависеть безопасность проводки и удобство подключения осветительных приборов. Также нужно продумать то, как будут включаться светильники: все вместе или отдельными группами. Исходя из этого, проводка подключается к выключателям.

    Провода, ведущие к светильникам, необходимо закрепить на базовом потолке при помощи дюбель-хомутов или специальных клипс. Шаг крепления должен быть таким, чтобы провода не провисали и не касались натяжного покрытия. Как правило, крепить провод следует каждые 50-90 сантиметров. Провода по возможности нужно устанавливать без точек пересечения. Если избежать этого нельзя, важно обеспечить качественную защиту от короткого замыкания путем дополнительного изолирования каждого провода.

    Рис.3. Проводка и закладные под светильник на базовом потолке

    Проводка для светильников натяжного потолка должна отходить от распределительного щитка. Ее нужно подвести к каждому светильнику и закрепить на конце проводов клеммники, к которым в последующем будут крепиться выходы точечных светильников. Очень важно еще до установки натяжного потолка проверить, подается ли напряжение на каждый светильник. Это поможет избежать проблем с работоспособностью осветительных приборов и необходимости демонтажа натяжного потолка. После выполнения проводки под светильники устанавливаются специальные закладные, состоящие из пластиковой платформы, которая крепится к базовому потолку при помощи подвесов для гипсокартона.

    Купить все необходимые материалы и комплектующие для установки светильников в натяжной потолок вы можете в интернет-магазине компании «Аста М».
