Разводка Электрики в Новостройке Цена за Работу от 500 руб. м2.

Получение новой квартиры приятный момент, но часто квартиры сдаются без проводки или с бюджетным вариантом, который устраивает не всех жильцов. Легче всего делать проводку в квартире, где ничего не установлено. Так как со старой придется повозиться: провести демонтаж или перемещение кабелей, переделку розеток и много других работ. Самостоятельно такую переделку или монтаж мало кто может сделать. Лучше всего заказать работы по разводке электрики в компании. На место явится профессиональная команда мастеров, и быстро и качественно проведет все работы по монтажу электропроводки.

Этапы электромонтажа.

Перед монтажом проводки следует тщательно продумать размещение всех узлов, подобрать автоматику, соответствующую нагрузке сети, сделать заземление. Предстоящие работы должны проводиться в соответствии с проектом электросхемы, согласованным с управляющей компанией.

Все действия проводятся поэтапно:
  • Составление проекта;
  • Закупка материалов;
  • Разметка, укладка проводов;
  • Подсоединение проводки после штукатурных работ;
  • Соединение розеток, выключателей;
  • Проверка правильности подключения всех узлов и точек.

Монтаж проводки бывает открытый и закрытый. При открытом способе провода укладываются в специальные короба(кабель-каналы). При закрытом – кабеля замуровывают в пол, в стены, в перекрытия. Преимущества первого способа – это простота укладки, быстрый доступ к проводам, единственный минус – недостаточно эстетичный вид. Второй метод сложнее, предполагает штробление стен и потолка. К проводке предъявляются требования соответствия правилам устройствам электроустановок, согласно которым она должна быть заменяемой. Поэтому ее укладывают в специальные трубы из поливинилхлорида.

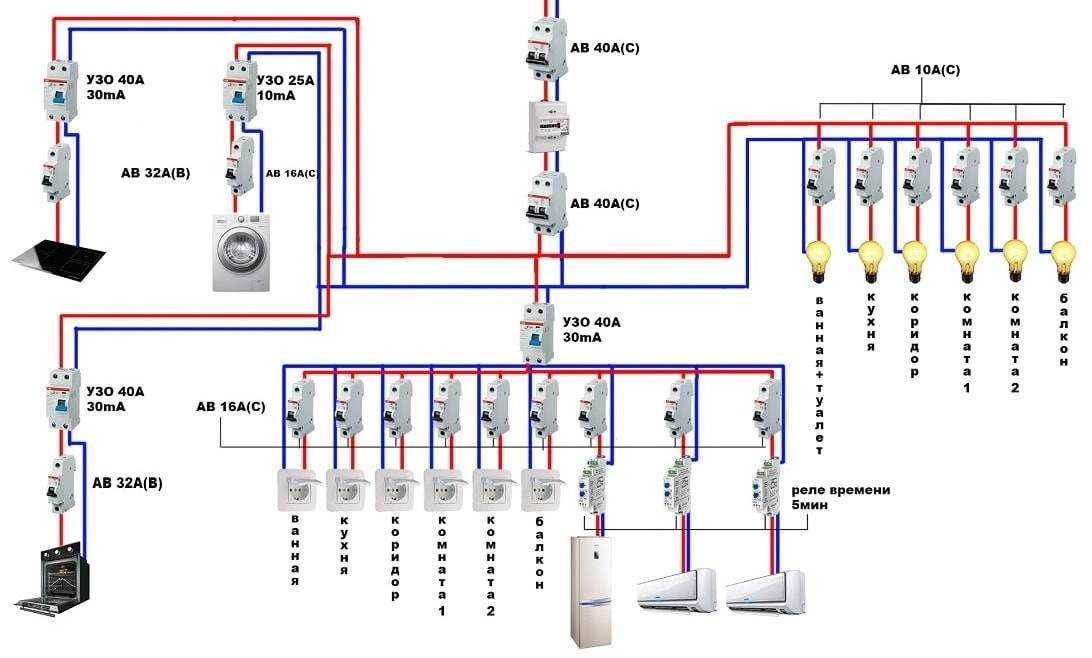

Это важно! На начальном этапе составляется схема размещения всех узлов и точек. Эту работу исполнитель может сделать по желанию заказчика. На чертеже ставятся разметки предполагаемых розеток, выключателей. Тщательно продумывается тип освещения, высота размещения точек. Подбирается способ монтажа. Далее согласно схеме подбирается необходимый электротехнический материал, соответствующий заданным параметрам и характеристикам.

Заранее оговаривается цена закупки. Работы по укладке проводки могут различаться в разных квартирах. Это зависит от вида монтажа, количества точек, сложности схемы, количества электроприборов. Далее размечают размещение электропроводки, розеток, выключателей, распределительных щитов и коробок.

Если в квартире голые непокрытые ничем стены, то кабели, заключенные в гофрированные трубы, размещают непосредственно на поверхности стен, или провод должен иметь двойную изоляцию. В другом случае, когда на стены уже нанесен слой штукатурки, то проделывают штробы для укладки кабеля. Это более сложный вариант, но другого выхода не остается. Крепление кабеля осуществляется скобами-дюбелями, для которых должны быть проделаны отверстия. Учитывается недопустимость прокладывания штроб в определенных местах, это около газовых труб, оконных, дверных проемов, внутренних и наружных проемов.

Следует учесть одну тонкость, что провода от розеток и выключателей должны проходить строго в вертикальной плоскости. Это делается для того, чтобы в случае необходимости легко можно было найти путь проводки.

Используют три варианта проводки кабеля от распределительного щита к монтажной коробке:
  • Кабель прокладывают вдоль верхней кромки стены, укладывая его в проделанный штробель. Это материалоемкий процесс, так как для огибания углов требуются дополнительные метры провода;
  • В новых квартирах, где еще нет стяжки, кабель прокладывают по поверхности пола в пластиковых или металлических трубах. Это лучший способ, позволяющий прожить проводку напрямую. Можно уложить все кабели на полу, для этого имеются специальные плинтусы с монтированными розетками. Сейчас на рынке появилось много готовых комплектов для проводки кабеля, в которые входят встроенные распределительные коробки, плинтусы, выключатели, розетки, кабель-каналы. Может не для каждого стиля подойдет такой комплект, но он имеет свои неоспоримые преимущества: удобство, практичность, легкость установки;
  • Прокладывание кабеля по поверхности потолка. Крепление проводов в гофрированных трубах осуществляется с помощью специальных клипс. Это короткий путь прокладки магистрали. В дальнейшем монтаж натяжного или подвесного потолка укроет всю проводку. Иногда для облегчения работ делают какую-нибудь подвесную конструкцию вдоль верхней поверхности стены, чтобы упрятать туда кабеля.
Как проложить проводку – это зависит от желания заказчика, условий помещения.

Затем определяют расположении е монтажной коробки. Ее располагают недалеко от распределительного щитка. Далее проводят провода от розеток к коробке. Во избежание перегрузки сети и скачков напряжения желательно к каждой розетке провести индивидуальный провод. Розетки, расположенный по обе стороны одной стены, подключают кабелем от одной коробки. Провод размещается в штробе. От распределительного щита прокладывают путь к распаечным коробкам. Рекомендуется разделить кабель на две ветви: для питания розетки и освещения. К приборам с высоким энергопотреблением прокладывают по отдельным штробам индивидуальные линии с собственными автоматами. Кроме этого необходимо предусмотреть устройство защитного отключения. На общую сеть предусматривают общий автомат и общее УЗО.

Кстати! Для прокладки проводки необходимо правильно рассчитать сечение кабеля. Это производится по специальным расчетам с учетом нагрузки на сеть. Кабель с маленьким сечение будет постоянно нагреваться, что вызовет повреждение изоляции, повреждение контактов, что в итоге приведет к короткому замыканию. Покупка провода с большим сечением это просто необдуманная покупка, так как это переплата денег. Гораздо разумнее подсчитать требуемое сечение. Что сделают мастера компании.

Есть еще один нюанс – провода должны проходить по прямой линии, не должно быть изгибов, углов. По завершению работ производится подключение осветительных приборов. На потолке кабель закладывают в монолитные трубы или в пустоты плит перекрытия. Если при строительстве монолитные трубы не были первоначально предусмотрены, то в процессе ремонта их можно спрятать под натяжным или подвесным потолком. Одно из необходимых условий – это целостность трубок на всем протяжении пути.

Следующий этап предполагает соединение всех розеток, выключателей, мест установок осветительных приборов, распределительных коробок с помощью кабеля определенного типа и сечения, соответствующего требованиям схемы. Во избежание путаницы концы кабелей должны быть размечены. Затем производят подсоединение внутри распределительных коробок.

Для защиты сети устанавливают автоматические выключатели в распределительных щитах. В местах с повышенной влажностью монтируют дифференциальные автоматы или устройства защитного отключения.
Разводка электрики в новостройке проводится с соблюдением некоторых правил:

  • Все монтируемые точки должны быть легкодоступными;
  • Количество розеток устанавливается из расчета 6 штук на 1 кв.м.;
  • Внутренняя и внешняя проводка по стенам проводится строго по вертикали и горизонтали;
  • Проводка не должна соприкасаться с металлическими частями;
  • Запрещена установка розеток в ванной, для этого вне ее устанавливают трансформатор для розеток.

Цена на разводку электрики в новостройке зависит от таких факторов, как площадь помещения, вид жилья, количество подключаемых точек, сложность работ. На сайте компании найдете прайс-лист, где содержатся расценки на все виды работ. Оставьте заявку онлайн или свяжитесь с нами по телефону. Мастер немедленно явится и в короткий срок выполнит работы по монтажу проводки. Разводка электрики в новостройке производится качественно и быстро благодаря профессионализму наших сотрудников.

Акустическая разводка

Выезд мастера в Москве

Бесплатно

Гарантия 10 лет

Бесплатно

Штробление

Бесплатно


Планируете ремонт – не забудьте сразу проложить акустические провода

Знакомая ситуация: сделан ремонт, а через несколько месяцев хозяева квартиры решают, что денег на установку акустики хватает и можно отправляться в магазин за покупкой. Радостные, они заказывают или самостоятельно приобретают акустику, распаковывают приобретение и наслаждаются новинкой.

Но вот одна проблема – все провода неряшливо разбросаны по полу. И куда их убирать? Ремонт только завершен, и в квартире все красиво и аккуратно. А акустические провода для домашнего кинотеатра только портят весь вид.

Есть два варианта: аккуратно провести их по стенам и задекорировать, или же спрятать под стену, переделав ремонт. Можно поступить проще – продумать этот момент до проведения ремонта.

Как установить акустическую систему, чтобы провода было не видно

Во-первых, запланировать покупку новой техники следует до ремонтных работ. В этом случае, достаточно заранее купить только акустические провода, цена на которые невелика. После этого останется:

  • Решить, в каком месте будет располагаться установка;
  • Аккуратно проложить провода;
  • Спрятать их под отделочными материалами.

И в тот момент, когда вы накопите деньги на долгожданную покупку, вам останется только подключить ее к уже имеющимся выходам.

Если у вас есть проблемы с монтажом акустических систем или на любом другом этапе работ, вы можете обратиться к специалистам из компании ПрофЭлектрика. Наши сотрудники оперативно выедут к вам на дом в удобное для вас время, которое вы предварительно можете согласовать с нашими менеджерами по телефону, указанному на сайте. Мы гарантируем вам качество выполненных работ. Наши специалисты с радостью вам помогут.

ПрофЭлектрика — с нами вы можете забыть про все проблемы, связанные с электрикой.


  • Консультация
  • Выезд специалиста
  • План-схема электромонтажных работ
  • Мелкие расходные материалы (буры‚ алмазные диски‚ сверла)
  • Штробление
  • Прокладка проводов и кабелей
  • Уборка мусора
