Монтаж и разводка электропроводки в гараже своими руками, схема прокладки

Часто электропроводка в гараже делается своими руками и не менее часто основные нормы и правила ее прокладки игнорируются.

Вместе с тем сделать в гараже правильную электропроводку достаточно просто. Ниже приведена пошаговая схема действий по ее разводке.

1. Определяемся с суммарной мощностью и типом электропотребителей.

На этом этапе нас интересует будут ли использоваться мощные электродвигатели и другое оборудование, требующее трехфазного электропитания.

В большинстве случаев оказывается достаточным одной фазы 220 Вольт. До 10-15 кВт на нее всегда можно подключить, если, конечно при разводке по гаражному кооперативу не допущен перекос фаз, но это вне вашей компетенции.

Указанной мощности вполне достаточно для организации освещения, питания электроинструмента (дрель, точило и пр.), зарядного устройства и подключения, в случае необходимости, одного- двух бытовых электрообогревателей. Это «джентльменский» набор электропотребителей, присутствующих в гараже.

2. Рисуем план гаража и отмечаем на нем место установки розеток, светильников, выключателей. Лучший помощник в этом вам – вы сами.

Главное – удобство доступа. Могу посоветовать не экономить на розетках – чем меньше вы будете впоследствии пользоваться переносками (удлинителями) – тем лучше.

Вводно распределительное устройство традиционно размещают как можно ближе к воротам или калитке. Доступ к нему должен быть свободным. Все это обеспечивает удобство пользования при включении (выключении) линий питания, если возникает такая необходимость.

3. Выбираем тип электропроводки:

открытая;
скрытая.

Второй вариант применяется редко. Если вы планируете внутреннюю отделку стен и потолков, например, гипсокартоном, то можно сделать в гараже скрытую электропроводку, но этот способ прокладки имеет определенные недостатки.

Главным являются сложности изменения схемы разводки (подключения дополнительных или перенос существующих электроустановочных изделий) в процессе эксплуатации.

Кроме того, любители создавать в гараже уют и делающие внутреннюю деревянную обшивку должны отдавать себе отчет, что в этом случае правила монтажа скрытой проводки аналогичны действующим для деревянного дома.

На этом организационные вопросы можно считать закрытыми и двигаться дальше.

РАЗВОДКА И СХЕМА ЭЛЕКТРОПРОВОДКИ

В качестве примера рассмотрим простую однолинейную схему электропроводки. Кто не знает что это такое и как она составляется может посмотреть это видео.

Приведенная схема (рис.1) в большинстве случаев для гаража, на мой взгляд, является оптимальной.

Здесь:

QF – автоматический выключатель;
QFD – дифференциальный автомат;
Wh – электрический счетчик;
QS – выключатель света;
XT – розетка;

EL – лампа осветительная;
TU – разделительный трансформатор.

Данная схема проводки достаточно условна, но тем не менее дает неплохое представление об основных принципах разводки электропроводки в гараже.

Начинается она от счетчика, который подключается к цепям ввода электроэнергии в гараж. Подключение это может осуществляться напрямую или через вводной автомат.

Последний вариант предпочтительней, поскольку при необходимости позволяет снять напряжение со всего установленного в гараже электрооборудования, в том числе и электросчетчика.

Но при установке вводного автомата следует предусмотреть возможность его опломбирования. Целью этого мероприятия является предотвращение подключений мимо счетчика электрической энергии.

Идущие от счетчика цепи делятся на три группы (посредством клеммных соединителей):

розеточная;
осветительная;
подвальная.

Каждая из них оборудуется своим устройством защиты.

Для розеточной группы данной схемой предусмотрен дифавтомат. Можно использовать и последовательно подключенные автомат защиты и УЗО – устройство защитного отключения.

Оба эти варианта позволяют при неисправности подключенного к розеткам электроинструмента предотвратить поражение работающего им человека электрическим током.

Осветительные цепи, как правило в такой защите не нуждаются, а от короткого замыкания или перегрузки защитит автоматический выключатель.

Что касается подвала и смотровой ямы, то это зоны повышенной опасности (влажность, нахождение непосредственно на земле и пр. факторы). Идеально, конечно, использовать понижающий разделительный трансформатор 220/36 вольт.

Но не факт что у вас есть низковольтный электроинструмент, а при работе в яме пользоваться дрелью, отрезной машинкой или аналогичными устройствами бывает необходимо.

Конечно, можно подключиться к розеточной группе, защищенной УЗО, но более правильно будет использовать разделительный трансформатор 220/220В. В этом случае отсекается «земля» со стороны подстанции. Дополнительно можно установить устройство защитного отключения.

ПРОВОДА, ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Выбор сечения провода для электропроводки осуществляется с учетом максимальной мощности одновременно подключенных потребителей. Это всем известно, а по указанной ссылке можно найти советы по выбору кабеля и таблицу зависимости сечения от мощности.

Менее очевиден другой момент. Нельзя защищать электрическую цепь, рассчитанную, например на 20 Ампер автоматом такого же номинала.

При коротком замыкании он сработает практически мгновенно, а при превышении тока на несколько ампер может не отключаться в течении длительного времени.

Это определяется такими характеристиками автоматического выключателя как:

ток условного расцепления;
и ток условного не расцепления.

Рекомендую почитать про это подробнее, чтобы избежать досадных ошибок и возможных неприятностей.

Для защиты электрооборудования от перенапряжений, вызванных неисправностями на линии до вводно распределительного устройства можно применять реле напряжения.

Оно срабатывает при достижении настраиваемых значений максимального и минимального напряжений. Но стоит дорого, поэтому следует оценить возможные риски и после этого решать, нужно это вам или нет.

В завершение несколько советов по разводке электропроводки. В гараже чаще всего применяется открытый способ монтажа.

При этом прокладка проводки может осуществляться:

непосредственно по стенам без дополнительной защиты;
в пластиковых коробах и гофрошланге;
металлорукаве.

Про металлические трубы я не говорю, поскольку этот способ, мягко говоря, спросом у владельцев гаражей не пользуется.

Какой из перечисленных вариантов лучше сказать трудно. Основным критерием будет являться требуемая степень механической защиты электропроводки.

Второй момент – удобство прокладки. Проще всего работать с гофрошлангом. Он имеет специальную протяжку, так что заправить в него провод просто. При необходимости можно разместить несколько кабелей, если трассы их прокладки совпадают.

Следует помнить, что в этом случае требуемое сечение проводов увеличивается за счет ухудшения температурного режима.

Крепление производится на клипсы, устанавливаемые через дюбеля.

Все быстро, просто и надежно.

Кстати, самое опасное и слабое место любой электропроводки – это скрутки. Они недопустимы. В идеале надо стараться обойтись вообще без промежуточных соединений и ответвлений – это значительно повысит надежность.

Конечно, вряд ли кто будет для каждой розетки прокладывает отдельную линию, но сделать ее по принципу «провод пришел – провод ушел» с соединением на розеточных клеммах вполне возможно.

Не буду говорить про необходимость прокладывать электропроводку в местах с минимальным риском случайных повреждений и излагать аналогичные прописные истины – это очевидно.

* * *
© 2014-2023 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Схема электропроводки в гараже — особенности проектирования и монтажа своими руками 120 фото примеров разводки и видео инструкция по замене проводки в гараже

Разводка электропроводки в гараже, как правило, выполняется открытым способом – в кабель-каналах, монтирующихся непосредственно на стены и потолок. Эстетике в гаражах обычно не уделяют внимание, поэтому проще и практичнее сделать открытую электропроводку. А при необходимости такую проводку можно легко обслужить и доработать.

Краткое содержимое статьи:

Виды напряжения

В большинстве гаражей напряжение в электросети составляет 220 В. Этого достаточно для освещения и силовой розеточной группы. Такая электросеть позволяет использовать большинство электроинструментов и приборов.

Иногда в гаражи заводят сеть с напряжением 380 В. Это может быть необходимо для эксплуатации электрических отопительных устройств, станочного и сварочного оборудования, требующего именно трехфазное питание с напряжением 380 В.

Что входит в гаражную схему электропроводки?

Схема электропроводки в гараже должна включать следующие основные элементы:

распределительный щит на вводе;

учетные, защитные и автоматические приборы;
кабели и провода;
выключатели и светильники;
розеточная группа.

При необходимости в схему можно добавить другие элементы, такие как отопительные, охлаждающие и прочие системы. Примеры схем можно изучить по фото электропроводки в гараже. Они помогут понять основные требования, способы разводки, варианты монтажа и другие нюансы.

Ввод питания

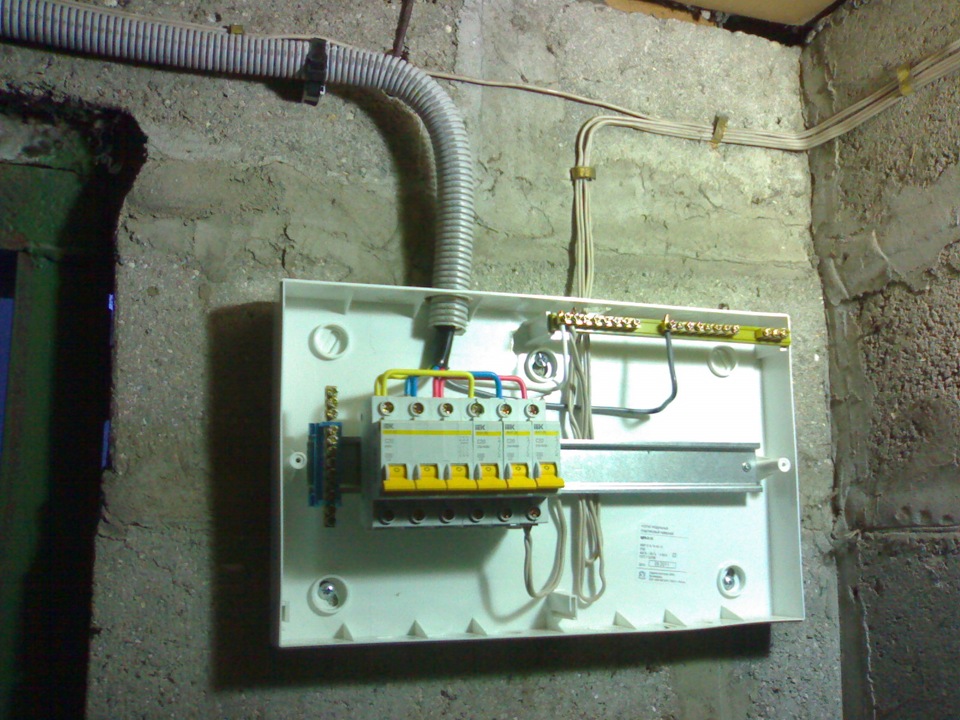

На вводе устанавливается распределительный щиток. В некоторых случаях он монтируется с внешней стороны здания, что может быть обусловлено особенностями подвода электросети к гаражу.

«>
«>
«>
«>
«>
«>

Обычно щиток монтируют рядом со входом для удобства отключения при уходе из объекта. Щиток должен позволять разместить все требующиеся защитные и распределительные приборы. В щитке также размещается прибор учета электроэнергии (счетчик), если гараж находится на территории гаражного кооператива. На загородных участках обычно используется один счетчик на все постройки.

Щиток можно сделать своими руками из профиля и листового металла или приобрести готовое изделие.

Защитные устройства

Требования к электропроводке предусматривают необходимость установки ряда устройств защиты для предотвращения аварийных ситуаций. К таким устройствам относятся:

дифференциальные автоматы;
УЗО;
реле контроля напряжения;
ограничители перенапряжения.

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

Предназначено для защиты от поражения током утечки. Последний возникает при повреждении изоляции схемы. Особенно актуально применение УЗО в гаражах со смотровыми ямами, где проводятся работы с электроинструментами. В яме обычно присутствует повышенная влажность, увеличивающая вероятность образования тока утечки.

«>
«>

Схема электропроводки в гараже: советы по планированию

Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.

В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.

Принципы проектирования электрических схем для гаражей

Простая схема электропроводки в гараже предусматривает наружное расположение всех элементов, таких как кабель, розетки, распределительные электрощитки и светильники (см. Светильники для гаража). Многие стараются скрыть кабели, укладывая их в стенах перед штукатуркой или закрывая отделочными материалами.

Но практика показала, что такая электросхема гаража не практична и лучшим вариантом будет поверхностная укладка проводки. Для защиты провода в наиболее вероятных местах повреждения используют пластиковые или металлические гофрированные трубки, а для декоративного сокрытия применяются специальные коробы из пластика.

К сведению. Электрическая схема гаража должна быть проложена таким образом, чтобы обеспечить быстрый доступ ко всем элементам для их удобной замены, поскольку очень часто, при активном и разностороннем использовании гаража возникает потребность переноса розеток или элементов освещения на другое место. Открытая проводка исключает возможность её повреждения при сверлении стен.

Пошаговый план построения электросети

Порядок составления электрической схемы для гаража выглядит следующим образом:

Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен.
Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей. Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Разница в схемах на 220 и 380 вольт

Многие гаражные кооперативы, помимо стандартной электрической сети на 220 вольт, могут обеспечивать гаражи и отдельной проводкой на 380 вольт для питания мощного электрического оборудования. Инструкция по технике безопасности предполагает наличие одной входящей розетки в каждом помещении гаражного кооператива, однако при необходимости можно сделать дополнительную разводку на несколько розеток в нужных местах.

При электрической схеме на 220 вольт в помещение гаража заведено два или три кабеля: фаза, ноль и заземление (см. Заземление в гараже и правила выполнения работы). В некоторых случаях заземления может не быть.

Как видно из схемы, фаза проходит через главный автомат на счетчик электроэнергии, затем поступает к освещению через обычные автоматы на 25 или 32 Ампера, или на розетки через устройство УЗО. Если осуществляется электропроводка в гараже своими руками, схема обязательно должна предусматривать два автомата на освещение помещения и смотровой ямы отдельно.

При использовании линии на 380 вольт в помещение может входить 4 или 5 проводов, три из которых являются фазой, один — нулевой провод и возможно пятый провод заземления. В этом случае потребуется трехфазный автомат на ввод в помещение и установка трехфазного счетчика.

На фото видно, что общий автомат после счетчика разделяет сеть на 220 и 380 вольт. При таком подключении 220 вольт отводят на обычные розетки и освещение, а 380 вольт отводят через отдельный трёхфазный автомат на розетки повышенной мощности, которые обязательно необходимо пометить соответствующей пиктограммой.

В этой статье мы разобрали, как делается проводка в гараже своими руками, схемы наглядно показали особенности подключения, а представленный видео материал покажет практическую часть этой работы.

Самостоятельный монтаж электропроводки в гараже

Даже в самом простом гаражном боксе нужно установить освещение. Автомобили следует периодически осматривать, менять масло, подкрашивать. Да и взъезжать и выезжать из темного помещения неудобно и небезопасно. Подключение света и розеток в гараже можно выполнить самостоятельно.

Как правильно спланировать электроснабжение гаража
Правила создания схемы
Как составляют проект
Выбор проводов и кабелей по мощности
Необходимые инструменты для монтажа
Установка электропроводки
Правила безопасности

Как правильно спланировать электроснабжение гаража

Для обслуживания 1–2 автомобилей достаточно установить несколько осветительных приборов и силовую розеточную группу, чтобы подключать электроинструменты. Мощность последних невелика, поэтому в гараже ставят однофазное питание с напряжением в 220 В.

Если гараж представляет собой автомастерскую и здесь установлено мощное оборудование – отопительные котлы, сварочные устройства, станочные конструкции, – нужно установить трехфазное питание с напряжением в 380 В.

Также необходимо верно рассчитать количество осветительных приборов, это зависит от размеров бокса, наличия или отсутствия подвала и смотровой ямы. Также важно иметь в виду тип гаража. Если это, например, часть гаражного кооператива, для обслуживания гаражей устанавливается собственная подстанция. Если постройка ставится на дачном участке, подводка кабеля выполняется из дома.

Правила создания схемы

Проводка в гараже своими руками включает следующие компоненты:

распределительный щит питания, лучше с УЗО;
приборы учета;
провода;
осветительные приборы – лампы, прожекторы, и выключатели;
розетки.

Если в гараже есть и другие потребители, наподобие обогревателя или тепловой пушки, они тоже включаются в схему.

Как составляют проект

Схему электропроводки разрабатывают с учетом габаритов помещения и автомобиля, места установок электрических приборов и расположения щитка. План отображают на чертеже, где указывают истинные размеры.

Чтобы рассчитать правильную схему, используют пошаговый алгоритм.

Составляют план гаража в масштабе. Для каждой стены, пола и потолка делают собственный эскиз.

Размечают координаты каждого осветительного прибора. Если в гараже есть подвал или смотровая яма, они оборудуются собственными светильниками. Учитывается, что для их освещения можно использовать ток сверхнизкого напряжения – 42 В и меньше. Для этого в схему включают понижающие трансформаторы. Светильники или инструменты, которые предполагается использовать в смотровой яме должны быть рассчитаны на это напряжение.
Отмечают место установки распределительного щитка и по схеме находят оптимальные маршруты для укладки проводов. Здесь же определяют, где удобнее установить розетки и выключатели.
В зависимости от количества электроприборов разрабатывают систему защиты: УЗО, реле контроля напряжения, ограничители напряжения, понижающие трансформаторы.
Если гараж представляет собой отдельную постройку, предусматривают заземление по контуру и указывают это на плане.

Обычно автовладельцы ограничиваются установкой УЗО в распределительном щитке. Но если проводка в гараж установлена воздушная, нужно вводить в схему ограничители напряжения – они предупреждают резкое повышение напряжения. Если гаражный бокс размещается в длинном ряду кооперативных, лучше поставить реле контроля.

Домашние мастера экспериментируя в своих гаражах, порой вызывают обрыв нуля у соседей.

Выбор проводов и кабелей по мощности

Чтобы сделать правильную электропроводку в гараже, определяют суммарную и индивидуальную мощность потребителя. Главный подающий кабель должен соответствовать суммарной величине. Кроме того, учитывается способ, каким проводят электричество. Так, от частого дома достаточно СИП – алюминиевого на 16–24 кв. мм или медного на 8–10 кв. мм.

Для освещения основного помещения нужны светильники, мощностью до 500 Вт, для этого хватит медного кабеля в 1,5 кв. мм.

Розетки рассчитаны на 16 А, поэтому для них берут провод в 2,5 кв. мм.

Чем более мощные потребители есть в гараже, тем больший по сечению кабель нужно использовать. Общая рекомендация: ставить только провода с медными жилами.

Необходимые инструменты для монтажа

Для проводки в частном гараже по схеме с напряжением в 220 вольт потребуется:

перфоратор и электродрель, болгарка;
молоток, зубило;
плоскогубцы, бокорезы, отвертки;
изолента и индикаторная отвертка.

Для работы с проводами лучше использовать инструменты с обрезиненными ручками.

Установка электропроводки

Монтаж электрической проводки в гараже начинают с подготовки. Проверяют схему, следя за тем, например, чтобы кабели располагались только вертикально и горизонтально, розетки размещались на дистанции в 60 см от пола и другое. На стенах и потолке отмечают места установки. Перед прокладкой из помещения выносят горючие материалы и крупные предметы.

Провод в гараж укладывают под землей на глубине в 30 см ниже уровня промерзания грунта. Кабель укладывают в гофрированную пластиковую трубу. Можно подключить гараж к электросети по воздуху: в этом случае провод натягивают между опорными столбами.
В бокс кабель вводят через отверстие в стене диметров 20–30 мм. Отверстие делают перфоратором, а провод укладывают через трубу ПВХ.
В гараже по отметкам в стенах делают штробы зубилом и молотком. Укладывают провода в пластиковых трубках. Если гараж деревянный, кабель укладывают открытым способом.
Для щитка в стене высверливают 4 отверстия и крепят корпус прибора. Перед этим все модули из аппарата вынимают. После установки ставят дин-рейку и закрепляют модули обратно. Рекомендуется промаркировать их.
Верхние контакты модулей – ввод для фазных проводов, нижние – для отходящих на розетку и освещение.
Подсоединяют отводящие от счетчика и УЗО нулевые провода. Последним подключают питающий силовой кабель.
Устанавливают светильники, розетки и выключатели. Подсоединяют провода к потребителям.
Проверяют изоляцию и правильность соединения устройств. Подают питание и тестируют систему.

Линия на 380 В выполняется из 4- или 5-жильного медного кабеля.

Правила безопасности

Когда делают проводку в гараже, соблюдают следующие правила безопасности:

кабель внутри гаража устанавливают в штробу или защитный короб;
в металлическом боксе используют изолирующие гофры;
линии освещения и силовой группы разводят на разные автоматы защиты;
линия подачи электричества смотровой ямы оснащается собственной защитой;
при выборе светильников, приборов и изоляции проводов учитывают разрушительное действие сырости, низкой температуры и агрессивных веществ.

Установка электропроводки в гараже – достаточно сложная работа. Важно не только собственно протянуть провод, но и рассчитать правильную схему, выбрать кабели с нужным сечением, организовать защитную систему.

Как сделать электропроводку в гараже. Основные принципы

Строить гараж без подведения к нему электричества бессмысленно. Что же должна включать в себя схема проводки в гараже и какие нужно использовать электроприборы? Рассмотрим как сделать электропроводку в гараже. Стандартная электро-схема любого гараже включает:

Прокладку кабелей.
Установку средств защиты от поражения током.
Подключение освещения.
Размещение розеток.

Электропроводка

Если на момент строительства или реконструкции гаража в стены была заложена скрытая проводка и она не повреждена, то можно использовать ее. При отсутствии таковой не стоит тратить силы на штрабление. Можно сделать наружную проводку. Кабели следует прокладывать в металлической гофре, кабель-канале либо в самозатухающей трубке. Желательно применять негорючий кабель ВВГнг или NYM.

Для освещения подойдет медный кабель сечением 3X1,5 мм²; для розеток над верстаком — 3X2,5 мм²; для розеток с большой нагрузкой — 3X4 мм².

Так как в гараже не только ставят автомобиль, но иногда и работают, необходимо обеспечить электрическую и пожарную безопасность. Для этого вместе с заземлением используют дифференциальный автомат или УЗО.

Заземляющий провод сечением не менее 3 мм² ведут от общего щитка. При отсутствии в щитке заземляющей шины делают точечное заземление.

На входе в гараж обычно устанавливают щиток, в который монтируют УЗО с номинальным током не меньше, чем разрешенный для гаража в кооперативе. Если гараж частный, то оптимальным током будет 32 А. При использовании отдельного УЗО на 32-40 А после него на розетки устанавливают обычный автомат на 25 А, а на освещение — 10 А. Этого вполне достаточно, чтобы подключать к розеткам основные электроинструменты.

Организация освещения

Чем больше света в помещении, тем лучше, но заполнять весь потолок светильниками не стоит. Чтобы получить равномерное освещение, нужно правильно расположить несколько светильников.

Для оптимального освещения более чем достаточно, чтобы в гараже присутствовали:

Общее освещение, позволяющее нормально видеть то, что происходит в помещении.
Локальное освещение в зоне верстака.
Освещение в смотровой яме, если таковая имеется.

Все светильники должны быть защищены от разрушения при механическом воздействии и иметь уровень безопасности IP65. В качестве одной из схем установки светильников можно порекомендовать расположение линейных люминисцентных светильников под потолком. эти лампы будут обеспечивать общее освещение. Освещение рабочих зон выполняют из защищенных светодиодных светильников направленного излучения с рабочим напряжением 12 В. Такие светильники не греются, а напряжение ниже 36 В исключает поражение от них электрическим током в случае поломки. К тому же они энергоэффективны.

Розетки и выключатели

Розетки в гараже устанавливают таким образом, чтобы они были доступны и в то же время защищены от случайного повреждения. Обычно их размещают на высоте 60 см. от пола. Удобнее всего расположить 2-4 розетки над верстаком, 1 — около выключателя освещения и 1 — возле ворот гаража. Это должны быть защищенные от влаги розетки с заземляющим контактом. Установка розетки в смотровой яме нежелательна. При необходимости можно воспользоваться удлинителем

Использование электрооборудования

Если вы любите долгое время находиться гараже и мастерить что-либо своими руками, то безусловно у вас соберется необходимый минимум электроинструмента. Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть ее перед тем, как сделать электропроводку в гараже. А чтобы правильно рассчитать сечение кабеля, необходимо точно определить, какие электроприборы будут использоваться внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент 1,2 -для обеспечения запаса мощности в 20%.

Примерная мощность электроинструментов:

Страница не найдена | DASMA

Некоторым операторам ворот приходится прилагать большие усилия, чтобы двигать ворота. Неправильная спецификация, установка, эксплуатация и техническое обслуживание системы ворот могут привести к серьезным травмам или смерти.

Комитет операторов ворот DASMA подготовил специальный Технический паспорт на приводы ворот. Новый трехстраничный документ ТДС №352 включает:
• Ситуации с воротами, которые могут привести к защемлению, травме или смерти
• Соответствующие функции безопасности
• Применимые стандарты и вопросы соответствия
• Роль спецификаторов и проектировщиков в определении систем ворот
• Роль дилеров, монтажников и техников
• Роль конечных пользователей
• Опасности и меры предосторожности для горизонтальных откатных и распашных ворот

Чтобы получить бесплатную копию TDS № 352, свяжитесь с DASMA по телефону 216-241-7333, факсу 216-241-0105 или dasma@ dasma.com.

Некоторые операторы ворот должны применять большие усилия для перемещения ворот. . Неправильная спецификация, установка, эксплуатация и техническое обслуживание системы ворот могут привести к серьезным травмам или смерти.

Чтобы получить бесплатную копию TDS № 352, свяжитесь с DASMA по телефону 216-241-7333, факсу 216-241-0105 или dasma@ dasma.com.

240v — Модернизация электропроводки на подпанель отдельностоящего гаража

На другом форуме, после долгой обличительной речи о выборе правильных размеров проводов, я сказал «. ..ИЛИ, просто используйте алюминий 2-2-2-4 для всего».

Подходит для любой базы и имеет очень выгодную цену. Нет ничего плохого в алюминиевой проволоке при таком большом размере фидера. (некоторые новички испытывают неоправданный страх перед алюминием, но они не разбираются во всех подробностях/извлеченных уроках.) Вы не стремились к такому большому размеру, но № 2 является ценовой наилучшей точкой из-за популярности и по-прежнему незначительная минеральная ценность проволоки. Это также дешевле, чем ЛЮБОЙ медный вариант, даже 30A #10.

Алюминий № 2 легально обеспечивает ток 90 А, поэтому подходит почти для всех нужд.

Вы хотите 90А в гараж.

Причина стоимость перепродажи . Многие покупатели жилья предвидят электромобиля и будут платить дополнительно за дом, уже подключенный к большой мощности в гараже. Насколько велик «большой»? Новый развивающийся «золотой стандарт» — это 80 ампер для нескольких электромобилей, которые могут совместно использовать с использованием технологии «Share2». (поддерживающая технология была встроена в оригинал 9Спецификация 0010 J1772 EV, которой также следует Тесла. Это действительно весьма изобретательно.)

При условии, что у вас останется 10 ампер на каждую фазу. Одну фазу можно назначить на освещение. Другая фаза может питать обязательную цепь «20 А» с шестью розетками на 15 А (обеспечивая 180 ВА на розетку, как правило, заимствованное из коммерческих норм).

«Это было просто!»

Видите ли, именно поэтому я начал с обсуждения экономики проволоки. Я бы не хотел, чтобы вы думали, что я предлагаю № 3 Cu, который будет стоить целое состояние .

Типы кабелей

Ваш знакомый UF — это в основном NM-кабель, улучшенный для использования вне помещений. Оба ограничены температурой 60C. Это означает, что № 8 UF ограничен 40 А, а № 6 UF ограничен 55 А, и это самый большой изготовленный UF. Невозможно получить фидер на 60 А с UF . NM становится больше, но на открытом воздухе это запрещено.

Для пробежки на открытом воздухе вы должны либо сделать прямое заглубление с покрытием 24 дюйма, либо кабелепровод до конца с покрытием 18 дюймов (ПВХ) или 6 дюймов (дорогой RMC). Обратите внимание, что RMC требует 12 дюймов под автомобильными путями.

Популярным кабелем для прямой прокладки является «MH Feeder» (мобильный домашний фидер), который допускается прокладывать под землей, но не в помещении (если только он не находится в кабелепроводе внутри помещения). 2-2-2-4 — самый популярный размер, поскольку он используется в большинстве мобильных домов.

Для полностью кабельных трасс вы используете отдельных провода типа THWN или XHHW. Вы можете получить любой размер из любого металла — снова #2AL является популярным размером. Земля должна быть только #6AL.

Ваше расстояние не настолько велико, чтобы беспокоиться об увеличении сечения проводов из-за падения напряжения.

Обратите внимание, что наконечники на вспомогательной панели сами по себе алюминиевые, потому что (как показали уроки) это «универсальный донор», хорошо сочетающийся как с медным, так и с алюминиевым проводом. В более дешевых панелях также используются алюминиевые шины.

Размер панели

Нехватка места на панели и застревание в проекте — это тема №1, касающаяся панелей. Пространства смехотворно дешевы при покупке панели. Таким образом, мы действительно рекомендуем потратить цены пиццы на гораздо больше мест для выключателей, чем вы когда-либо предполагали, что будете использовать. Если вы когда-нибудь строите магазин, вы проходите через пространства, как вода — инструменты на 240 В используют их по 2 за раз, а 24 пространства едва ли избыточны.

Так как это флигель, ваш гараж нуждается в «главном отключении» в флигеле. Из-за лазейки этот «главный разъединитель» может составлять до шести движений рук , т.е. 6 автоматических выключателей бросает . (2-3 120-вольтовых выключателя можно связать ручкой-стяжкой, что сделает их 1 перекидными.)

Если вы превысите правило 6 перекидных, вам потребуется дооснащение «главным» разъединителем.
