Регулировка датчика движения для освещения: настройка чувствительности и времени
На чтение 9 мин Просмотров 3.3к. Опубликовано Обновлено
Содержание
- Характеристики, определяемые при изготовлении датчика
- Параметры, которые надо настроить
- Настройка детектора в помещении
- Регулировка уличного датчика
- Регулировка параметров датчика
- Проверка правильности регулировки
- Как уйти от ложных срабатываний
Применение датчика движения для включения освещения во многих случаях позволяет получить значительную экономию электроэнергии. Эффект достигается путем включения света на контролируемой территории только при наличии на ней людей или автомобилей. Совмещение такого детектора с фотореле позволяет полностью автоматизировать управление освещением.

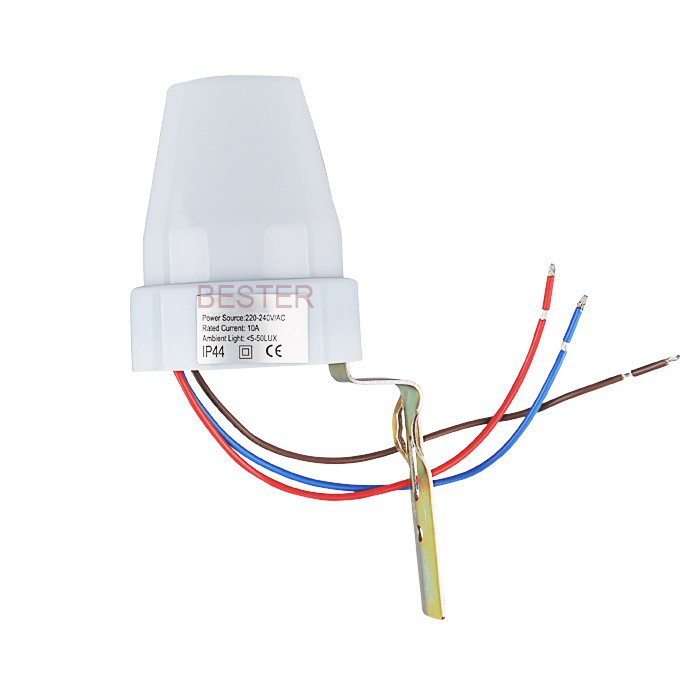

Если у детектора отсутствует встроенное фотореле, его можно приобрести отдельно и подключить контакты последовательно с контактами сенсора. Но для достижения полного эффекта датчик надо настроить. Независимо от того, какой принцип действия имеет детектор (инфракрасный, радиочастотный, ультразвуковой), настроить любой датчик движения можно самостоятельно.
Характеристики, определяемые при изготовлении датчика
Часть характеристик определяется конструкцией сенсора, и регулировке не подлежит. Поэтому желательно некоторые параметры определить до покупки. К таким характеристикам относятся:
- Угол обзора. Определяется конструкцией сенсора. У потолочных сенсоров обычно равен 360 градусов. У детекторов, монтируемых на стену, по очевидным резонам не превышает 180 градусов.
Угол обзора настенного и потолочного детекторов
- Расстояние обнаружения. Также зависит от конструкции и принципа действия сенсора.
Наиболее дальнобойны радиочастотные (микроволновые) детекторы, но они и обойдутся дороже. Они предназначены для контроля складских и других подобных помещений. В квартире или подъезде достаточно более дешевого инфракрасного (в крайнем случае – ультразвукового) детектора. - Мощность нагрузки. Определяет, каким светильником может управлять сенсор. В связи с общей тенденцией на светодиодное освещение, даже маломощной контактной группы хватает для управления высокоэффективным светильником. Но надо проверить возможность контактов коммутировать напряжение 220 вольт.
Наиболее дальнобойны радиочастотные (микроволновые) детекторы, но они и обойдутся дороже. Они предназначены для контроля складских и других подобных помещений. В квартире или подъезде достаточно более дешевого инфракрасного (в крайнем случае – ультразвукового) детектора.Подключение датчика движения через реле-повторитель (пускатель).
Читайте также
Схема подключения датчика движения к светодиодному прожектору
Параметры, которые надо настроить
Другую часть параметров датчика можно настроить под конкретные местные условия. Это поможет оптимизировать работу системы освещения и свести к минимуму ложные срабатывания.
- Сначала выбирают правильный угол установки. Он настраивается таким образом, чтобы объект обнаруживался сразу при входе в контролируемую зону.
Варианты верной и неверной установка угла контроля.
- Во вторую очередь настраивают чувствительность сенсора (регулировочный орган обозначается SENS от слова sensitive). Суть этой регулировки – отстроиться от срабатываний при обнаружении объектов небольшого размера. В большинстве случаев это мелкие животные, для них нет смысла включать освещение.
- Большинство датчиков оснащено фотореле. Без него сенсор будет срабатывать и в светлое время суток, либо их придется отключать вручную. Порог срабатывания фотореле надо настраивать, чтобы детектор не позволял расходовать электроэнергию днем, но вовремя включил освещение ночью. Орган регулировки маркируется LUX или Day Light (дневной свет).
- У многих моделей имеется возможность настроить задержку времени отключения. Это удобно при покидании территории – свет погаснет не сразу, позволив человеку или автомобилю удалиться не в полной темноте.
Не все детекторы имеют полный комплект настроек. У некоторых недорогих моделей может не быть настройки времени срабатывания, у других – чувствительности к размерам объектов.

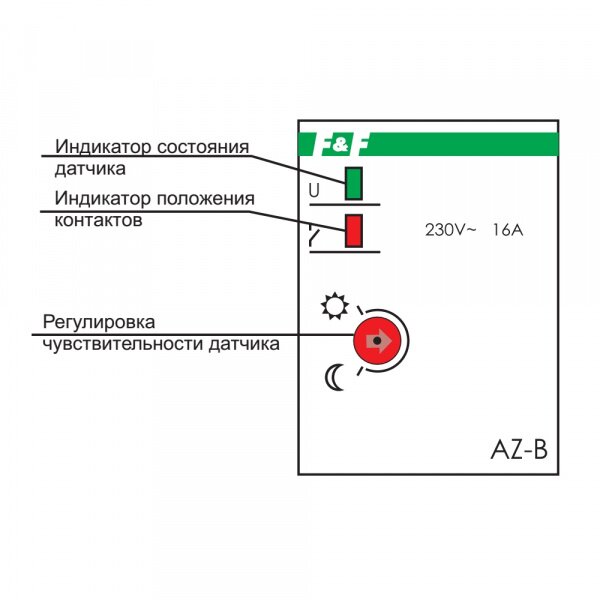

Пример расположения регулировочных органов инфракрасного детектора движенияНастройка детектора в помещении
Независимо от расположения датчиков, перед настройкой системы надо внимательно изучить инструкцию производителя и его рекомендации по регулировке.
Особенности настройки сенсора в помещении состоят в том, что для работы или жизни требуется большая освещенность. Так, в коридорах освещенность должна быть не меньше 600 лк, а в рабочих комнатах не менее 1000 лк. При начальной установке можно ориентироваться на эти цифры. Порог включения должен быть выше – темнота в помещениях наступает раньше, чем на улице.
Регулировка уличного датчика
На улице можно не включать свет до глубокой темноты. А уровень освещенности может быть ниже. Так, на автостоянках, в зонах прохода можно ориентироваться на цифру 150.
.300 лк. Но чувствительность должна быть загрублена. Вероятность появления мелких животных, крупных насекомых, гонимых ветром предметов на улице намного выше.
Регулировка параметров датчика
Не все сенсоры имеют полнофункциональную регулировку всех трех основных параметров, но методика настройки не зависит от числа регулировочных органов. Каждый параметр настраивается индивидуально.
- Пороговый уровень освещенности. Для настройки надо установить максимальную чувствительность фотореле и вечером дождаться уровня освещенности, при котором желательно включение освещения. Утром можно проконтролировать, при какой освещенности лампы выключатся.
- Регулировка датчика движения состоит в подборе чувствительности. Можно установить регулировочный орган в состояние наименьшей сенситивности, попросить ассистента войти в контролируемую зону и остановиться на ее границе. Если детектор не сработал, надо увеличить чувствительность до выдачи сигнала, а после этого еще немного повернуть рукоятку в сторону увеличения. Это делается для того, чтобы детектор надежно срабатывал при появлении людей с различными антропологическими параметрами. Если детектор сработает сразу, то надо попробовать уменьшить чувствительность до пропадания сигнала, а затем также повернуть ручку в сторону срабатывания и немного дальше. Следует учитывать, что сенситивность сенсоров зависит от направления движения – вдоль контролируемой зоны или поперек (в направлении светильника). Зоны чувствительности при продольном и поперечном движении.
- Время задержки можно поставить сначала на ноль или несколько секунд, и в процессе эксплуатации увеличивать до нужного значения. А можно сразу провести эксперимент с покиданием ассистентом контролируемой зоны и выставить приблизительное время отпускания.
Это делается для того, чтобы детектор надежно срабатывал при появлении людей с различными антропологическими параметрами. Если детектор сработает сразу, то надо попробовать уменьшить чувствительность до пропадания сигнала, а затем также повернуть ручку в сторону срабатывания и немного дальше. Следует учитывать, что сенситивность сенсоров зависит от направления движения – вдоль контролируемой зоны или поперек (в направлении светильника). Зоны чувствительности при продольном и поперечном движении.Если у выбранного детектора нет какой-либо из регулировок, соответствующий пункт можно пропустить. Так, в недорогих моделях ИК-датчиков производства Legrand не предусматривается регулировка чувствительности (SENS).
Настроить можно только порог освещенности и время отпускания. Регулировку SENS имеют лишь более продвинутые изделия.
| Детектор движения | Возможность настройки параметра | ||
| LUX | SENS | TIME | |
| Legrand PIR IP55 | x | — | x |
| Legrand потолочный 360 град | x | — | x |
| Legrand Mosaic | x | x | x |
| Legrand Valena (ультразвуковой) | x | x | x |
А детекторы производства Xiaomi имеют не только полный спектр настроек (программным способом), но и возможность задания сценариев, что существенно повышает комфортность использования приборов.
Страница задания сценария для сенсора Xiaomi.Проверка правильности регулировки
Проверить правильность настройки можно только в условиях эксплуатации, и этот процесс может занять не один день.
- Если фотореле детектора включается до достижения темноты или не отключается при достижении утром нужного уровня освещенности, его чувствительность к освещенности (LUX) надо немного загрубить. И наоборот, если уже темно, а при появлении объекта свет не включается, надо слегка увеличить вечерний порог срабатывания фотореле. Также неплохо посмотреть на срабатывание утром. Пороговые значения включения и отключения немного не совпадают, это сделано для исключения многократных срабатываний сенсора на грани света и темноты (характеристика имеет гистерезис). Поэтому может понадобиться несколько дней для достижения компромиссного результата.
- То же самое касается чувствительности сенсора. Если замечаются частые ложные срабатывания от появления мелких животных, то чувствительность надо уменьшить поворотом регулятора Sens. Если же наблюдается неуверенное срабатывание при появлении в зоне охвата людей, чувствительность надо увеличить.
- Регулировку времени задержки отключения (Time) можно изначально поставить на минимум. Если при эксплуатации будет замечено, что люди или автомобили не успевают покинуть контролируемую зону, то время срабатывания можно постепенно отрегулировать в сторону увеличения до достижения нужного результата.
Настройка может занять много времени, но она стоит этих затрат.
Как уйти от ложных срабатываний
В первую очередь, ложные срабатывания устраняются тщательной регулировкой сенсора движения. Но этого не всегда достаточно. Так, ложные срабатывания инфракрасного датчика могут быть вызваны наличием в поле зрения сенсора нерегулярного источника тепла (дымовая труба, кондиционер) или источника света (фары проезжающих автомобилей).
- разрядом элемента питания у беспроводных сенсоров;
- плохими контактами в соединительной линии от детектора до исполнительного модуля;
- неустойчивым контактом микровыключателей, предохраняющих от вскрытия сенсоров злоумышленниками.
Самодельные датчики движения для включения освещения
Избежать этих ситуаций можно регулярным контролем над состоянием системы и своевременным устранением неисправностей. Но полностью избежать помех вряд ли удастся.
Летающие насекомые как причина ложных сигналов.Так, невозможно предусмотреть ползание насекомых по поверхности уличного сенсора и другие непредсказуемые ситуации.
Но свести ложные включения регулировкой и подбором положения датчика к минимуму вполне реально.
Датчик освещенности в смартфоне — настройка и калибровка
Главная » Обзоры » Обзор технологий
Eugene
Современные смартфоны наделены множеством функций и улучшений, которые позволяют сделать использование устройства наиболее комфортным.
Одной из особенностей умных аппаратов является наличие датчика освещенности. Производители устанавливают его на верхней части лицевой стороны, в районе разговорного динамика.
Работа сенсора света заключается в анализе внешнего освещения и выполнении необходимых действий. Что дает датчик света:
Автоматическая регулировка яркости в соответствии с окружающей средой. При использовании смартфона можно включить автоматическую регулировку яркости.
Это делается из панели быстрого доступа или из меню настроек.
Активировав данную функцию, пользователь разрешает смартфону изменять яркость экрана в соответствии с уровнем освещения. Аппарат должен сразу же отреагировать на включение автоматической настройки. При ярком свете экран становится ярче, в темноте – блекнет. Изменение интенсивности свечения дисплея позволяет экономить энергию при необходимости и комфортно использовать устройство в темное время суток.
Основными проблемами, возникающими в работе датчика освещенности, является долгое реагирование и плохая оценка освещенности. Настроить датчик можно путем применения специальных приложений. Сделать это можно через программу Proximity Sensor Calibration. Программа позволяет настроить датчик приближения и освещенности устройства. Приложение необходимо установить и запустить. После начала работы пользователю даются инструкции на каждом этапе.
Второй этап предполагает снятие показаний сенсора в затемненном состоянии.
Третий шаг снимает показания со свободного датчика.
После этого предлагается запустить калибровку.
Результаты необходимо сохранить и перезагрузить устройство.
Процедура позволит исправить положение, если экран не гаснет при приближении к уху во время разговора или работа сенсора вызывает нарекания. Но только при условии, что датчик реагирует на действия пользователя. Если реакция отсутствует, то в таком случае необходимо обратиться в сервисный центр.
Датчик приближения Сброс
Developer: Tech Tool
Price: Free
Чтобы датчик работал как можно лучше и дольше, нужно следить за состоянием части экрана, прикрывающей его сенсор. Жировые следы и царапины не позволяют частицам света проникать к сенсору в полной мере, что может сказаться на правильности работы функций.
Смартфоны эконом-сегмента и старые модели не оборудованы датчиком света, поэтому яркость экрана там регулируется пользователем вручную.
Как настроить выключатель света с датчиком движения
Выключатели света с датчиком движения — это настенные выключатели, активируемые движением, которые могут автоматически включать для нас свет, когда люди находятся в комнате, и выключать свет, когда мы уходим. Эти выключатели света с датчиком движения являются экологически чистыми и могут сэкономить огромную энергию, а также могут сделать нашу жизнь удобной, поэтому нам больше не нужно прикасаться к выключателю света.
Содержимое
- Зачем нам нужно настраивать переключатель
- Как отрегулировать выключатель света с датчиком движения
- Что следует учитывать при регулировке выключателя
Зачем нужна регулировка выключателя
Регулировка выключателя освещения с датчиком движения после установки имеет решающее значение, поскольку настройка по умолчанию может вам не подойти. Хотя большинство производителей предоставляют заводские настройки по умолчанию, готовые к обычному повседневному использованию, вам все же может потребоваться изменить настройку, которая будет соответствовать вашим уникальным требованиям.
Например, датчик движения Rayzeek по умолчанию настроен на режим присутствия, 1-минутную временную задержку и уровень внешней освещенности 25 люкс, что идеально подходит для большинства домашних пользователей. Тем не менее, вы все равно можете настроить более короткую задержку, например 15 секунд, и более высокое значение люкс, например 35 люкс, чтобы сэкономить больше энергии.
Rayzeek RZ021-5A-G
Переключатель освещения с датчиком движения
Датчик присутствия/отсутствия
- Эксклюзивный ручной режим ВКЛ/ВЫКЛ
- Нейтраль не требуется
- 110–277 В Товарный сорт
Купить на Amazon
Купить на Shopify
Если переключатель датчика движения неправильно отрегулирован, он не только потребляет больше электроэнергии, но и вызывает неудобства, такие как случайное включение света или ложное отключение.
Как отрегулировать выключатель света с датчиком движения
Пользователи могут регулировать настройки выключателя света с датчиком движения, переключая тумблеры под крышкой или нажимая кнопки на поверхности.
Многие из классических выключателей света с датчиком движения программируются путем изменения вспомогательных кнопок или тумблеров за накладкой. Для общего вида кнопки или переключатели для настройки визуально скрыты под панелью. Чтобы изменить эти настройки, вам нужно снять панель управления или крышку выключателя света с датчиком движения, чтобы получить к ним доступ.
В настоящее время инновационные выключатели с датчиком движения, представленные на рынке, можно регулировать непосредственно на поверхности, нажимая несколько кнопок, не снимая крышек или панелей. Например, в сенсорных переключателях серии Rayzeek вы можете настроить все параметры либо коротким нажатием, либо нажатием и удержанием двух кнопок. Новый метод регулировки настроек лучше, чем раньше, потому что частое снятие крышек с переключателя может привести к его ослаблению.
На что обратить внимание при регулировке переключателя
Вот несколько рекомендаций, которым вы можете следовать при настройке переключателей датчика движения для достижения наилучших результатов
Режим обнаружения движения
При покупке настенного переключателя 2 в 1 или датчика присутствия/отсутствия , вы можете выбрать переключатель света с датчиком движения для работы в качестве переключателя датчика присутствия или переключателя датчика отсутствия.
Некоторые датчики присутствия с функцией ручного включения обычно аналогичны датчикам Occ/Van.
Режим присутствия
Режим датчика присутствия — это режим обнаружения движения с автоматическим включением/выключением, при котором свет включается, когда датчик движения обнаруживает людей, и выключается, когда датчик движения не видит людей.
Переключатель режима присутствия или датчика присутствия соответствует большинству требований, предъявляемых к повседневным жилым и коммерческим помещениям. В режиме присутствия выключатель света с датчиком движения полностью автоматический и автоматический, что подходит для домашнего и делового использования, например, на кухне, в ванной, коридорах и личных кабинетах.
Режим отсутствия
Режим датчика отсутствия представляет собой режим обнаружения движения с ручным включением/автоотключением, иногда его также называют режимом присутствия с ручным включением. В режиме отсутствия свет включается только после того, как вы вручную нажмете кнопку на выключателе освещения, и свет автоматически выключится, как и в режиме присутствия.
Переключатель датчика отсутствия или режим отсутствия обычно используется в коммерческих помещениях, а не в домах, поскольку он не является полностью автоматическим и требует некоторых ручных действий. Тем не менее, датчик отсутствия может сэкономить больше энергии, чем датчик присутствия, потому что свет включается только тогда, когда люди нажимают кнопку, и он не может включить свет ложно, как это делает датчик присутствия. Таким образом, в соответствии с энергетическим кодексом датчик вакансий должен широко использоваться в коммерческих зданиях и часто используется в офисах, таких как конференц-залы.
Временная задержка
Настройка временной задержки или тайм-аута определяет, как долго свет будет непрерывно гореть после того, как свет впервые активируется датчиком движения. Пока датчик движения обнаруживает людей в комнате, свет будет гореть. После того, как люди покинут комнату, а датчик движения не зафиксирует никакого движения, свет будет продолжать гореть, а не выключаться мгновенно в случае возвращения людей.
По истечении времени задержки выключатель датчика движения выключит свет.
Судя по всему, короткая задержка, например 15 секунд, может выключить свет, как только вы выйдете из комнаты, что является наиболее экологичным вариантом тайм-аута. А 30-минутная задержка по времени будет держать свет включенным еще 30 минут после того, как комната уже пуста.
Итак, как установить правильную временную задержку?
Если вам нужен свет только тогда, когда вы используете комнату или просто проходите мимо для временного освещения для навигации, вы можете установить более короткую задержку, например, от 15 секунд до 1 минуты для максимальной экономии энергии.
Если вам нужно оставаться в комнате в течение длительного времени, например, готовить или читать, или часто входить и выходить из комнаты при включенном свете, вы можете установить более длительную задержку, например, от 15 до 30 минут. включить свет и предотвратить его нежелательное выключение.
Датчик освещенности
Датчик освещенности или функция обнаружения окружающего освещения позволяют отключать свет при достаточном окружающем освещении, чтобы сократить ненужные потери энергии в дневное время, поскольку бесполезно оставлять свет включенным при достаточном естественном освещении.
Обычно пользователи могут отключить датчик освещенности или выбрать низкое, среднее или высокое предустановленное значение LUX для датчика освещенности. Люкс измеряет световой поток на единицу площади, равный одному люмену на квадратный метр, а значение люкс каким-то образом представляет яркость окружающей среды.
Чем выше значение LUX, тем ярче окружающая среда. Некоторые переключатели с датчиками движения обеспечивают параметры датчика освещенности с такими настройками, как низкий, средний или высокий, или с точными значениями люкс, такими как 15 люкс, 25 люкс, 35 люкс.
Когда датчик освещенности/обнаружение внешней освещенности отключен, датчик движения будет включать свет при каждом обнаружении движения.
Когда пользователь выбирает значение датчика освещенности, например, низкое или 15 люкс, датчик движения активирует свет только тогда, когда окружающее освещение ниже 15 люкс.
Итак, как установить значение датчика освещенности?
Если вам нужно, чтобы свет включался в темных помещениях для освещения, вы можете выбрать низкое значение, такое как Low, 15LUX или OFF.
Если вам нужно включить свет для обеспечения дополнительного освещения естественному свету, например, офисов и кухонь в дневное время, вы можете выбрать среднее или высокое значение датчика освещенности, например Medium, 25 люкс или 35 люкс.
Если вам нужно, чтобы свет включался каждый раз, когда люди проходят или входят, вы можете отключить датчик освещенности.
Чувствительность сенсора
Чувствительность сенсора определяет, на каком расстоянии датчик движения может обнаружить датчик, и чувствительность сенсора является ключевым фактором, который необходимо запрограммировать перед использованием. В отличие от светильников с датчиками движения, выключатели с датчиками движения необходимо устанавливать в настенные коробки, поэтому расположение и размещение датчика движения обычно сильно ограничены. После установки единственным способом изменить зону охвата обнаружения движения является изменение чувствительности датчика движения.
При плохой настройке чувствительности датчик движения будет не так удобен, как должен быть.
Когда чувствительность слишком низкая, датчик движения может быть неуклюжим, и свет не сможет эффективно обнаружить вас, пока вы не подойдете совсем близко.
Когда чувствительность слишком высока, датчик движения может обнаруживать движение за пределами комнаты, например людей, проходящих снаружи, что ложно включает свет, когда в комнате на самом деле нет людей, что приводит к трате электроэнергии.
Итак, как установить значение чувствительности датчика?
Во-первых, мы устанавливаем высокую чувствительность. Если он работает хорошо, мы держим его на высоком уровне.
Если чувствительность слишком высока, это приводит к неожиданному включению света. Затем мы пытаемся установить низкую чувствительность.
Если низкой чувствительности недостаточно для надлежащей точности обнаружения движения, мы можем снова установить высокую чувствительность. Затем мы можем использовать несколько клейких лент, чтобы частично закрыть окно обнаружения движения, чтобы постепенно снижать чувствительность, пока мы не получим идеальный результат.
Как настроить таймер на датчике света
Кеннет Кроуфорд / дома
Датчики света используют фотоэлектрический луч для включения наружного освещения, когда объект проходит перед его диапазоном. На заводе-изготовителе фонарь настроен так, что он остается включенным в течение определенного периода времени, после чего снова выключается. Иногда заводская настройка либо слишком короткая, либо слишком длинная. Для настройки таймера на датчике освещенности требуется доступ к панели управления и использование функции тестирования. Несмотря на то, что производителей датчиков света много, методы настройки у них схожи.
- Датчики света используют фотоэлектрический луч для включения наружного освещения, когда объект проходит перед их диапазоном.
- Для настройки таймера на датчике освещенности требуется доступ к панели управления и использование функции тестирования.
Поместите стремянку под датчик движения, чтобы можно было добраться до нижней части устройства.
Снимите крышку блока управления в нижней части узла освещения. Некоторые крепятся с помощью винта, для которого требуется крестообразная отвертка, в то время как у других есть защелки, которые можно отстегнуть пальцами.
Найдите тестовую кнопку на панели управления и переведите ее в тестовое положение. Некоторые устройства не имеют кнопки тестирования. Отметьте карандашом точку, на которую указывают шкалы «Сумерки» и «Диапазон». Поверните диск «Сумерки» в положение «Свет», а диск «Диапазон» в положение «Макс». Это позволяет проверить временную задержку в светлое время суток.
- Найдите тестовую кнопку на плате управления и переведите ее в тестовое положение.
Найдите ручку «Время» на датчике освещенности. Ручка обычно представляет собой небольшую белую ручку с прорезью для плоской отвертки. Слова «Time Delay» или «Time» могут быть выбиты над или под ручкой.
Поворачивайте ручку небольшими шагами против часовой стрелки, чтобы увеличить время, в течение которого свет остается включенным, или по часовой стрелке, чтобы уменьшить время.
