Что такое реле давления
Реле давления предназначено для автоматизации работы насоса или компрессора, включая его при падении давления ниже установленной границы и отключая при достижении верхнего предела давления.
В быту можно часто услышать «народные названия» реле давления: «прессостат», «реле перепада давления», «реле насоса», «реле воды», «реле компрессора», «реле давления воды», «реле давления воздуха» и т.д. (Рис.1)
История изобретения
Вплоть до 30-х годов прошлого века включение и отключение насосов и компрессоров производилось механически и требовало постоянного участия человека.
В 1935 г. одна из старейших немецких компаний «CONDOR» изобрела простое и функциональное мембранно-пруженное устройство (реле давления), предназначенное для автоматизации процесса включения и отключения насоса или компрессора.
Эра широкого применяя реле давления, началась
с CONDOR!
Следует отметить, что с момента изобретения и по настоящее время, компания CONDOR – №1 в мире по производству и представленной широте ассортимента
Описание наиболее популярных моделей реле давления CONDOR мы так же представили в этой статье (пункт «Реле давления CONDOR»).
Какие задачи решает установка реле давления
Изобретение реле давления произвело революцию в управлении работой насосов и компрессоров и позволило решить сразу несколько важных задач:
- Полная автоматизация процесса включения и отключения избавила от необходимости человеческого участия в управлении работой насоса ил компрессора
- Паузы в работе насоса или компрессора (работа только в заданном диапазоне давления), значительно увеличивают ресурс и существенно сокращают затраты на электроэнергию
- Автоматическое отключение при достижении верхнего предала давления, гарантирует безопасность системы водяных трубопроводов или воздушных магистралей.
Устройство реле давления и принцип работы
Принципиальная схема реле давления, разработанная CONDOR, дошла до наших дней без существенных изменений, и представляет из себя блок с регулируемыми пружинами, которые замыкают и размыкают контакты сети.
Сжатие пружинных блоков регулируются гайками или винтами, давление рабочей среды на них передается через мембрану.
Устройство
|
Большие пружины (3) регулирует рабочее давление.
Малая (2) – величину интервала между давлением включения и отключения.
Когда давление мембраны пересиливает сжатие пружин, контакты в контактном блоке (1) размыкаются и насос или компрессор отключаются, при падении давления, пружины распрямляются и вновь замыкают контакты сети.
Рабочая мембрана находится в центральном отверстии фланца реле
Во фланце также имеются технологические отверстия для электрокабелей (4), в зависимости от исполнения реле давления могут быть дополнительные выходы для присоединения манометра и предохранительных клапанов (5).
Обращаем внимание!
Точная схема реле давления приведена в инструкции по эксплуатации.
Реле давления, инструкция и гарантийный талон входят комплект поставки.
Предлагаем ознакомиться с примером инструкции здесь
Как подобрать реле давления
Необходимо определится с типом реле давления, требуемым функционалом и рабочим давлением:
- Реле давления воздуха, реле давления воды, для хим. составов
- Одно или трехфазное реле давления
- Размер присоединения фланца (1/4, 1/2, 3/8 и т.п.)
- Наличие дополнительных комплектующих и опций, таких как: кнопка пуска, тепловое реле для защиты электродвигателя, реле защиты от сухого ходя для насосов, разгрузочного клапана для облегчения пуска компрессоров и шкала настройки и др.
- По рабочему диапазону давления. Требуемый диапазон давления включения и отключения должен находиться в заштрихованной области графика реле давления, пример графика давления приведен ниже
Подключение реле давления
Вопрос как подключить реле давления мы рассмотри на примере подключения к насосу.
Установка реле давления проводится в следующем порядке: реле подключают к водопроводу, затем к насосу и в последнюю очередь к электросети.
Рекомендуется подключать реле давления непосредственно к гидроаккумулятору, который необходим для сбалансированной работы водопроводной сети и используется в качестве накопителя. Рабочий диапазон реле давления определяется по давлению на входе в гидроаккумулятор и рассчитывается как разница между рабочим давлением насоса и потерями в сети.
Следующий шаг после установки – регулировка реле давления насосной станции.
Схема подключения реле давления для компрессора и реле давления для насоса не имеет принципиальных отличий. В случае подключения к компрессору реле давления устанавливается на воздушный ресивер.
Регулировка реле давления
Необходимо снять крышку реле давления.
Под ней распложены большие (1) и малая пружины (2) пружины.
Большие пружины (1) регулируют основное настраиваемое давление.
В зависимости от конструктива реле основным настраиваемым давлением могут быть
- давление включения для MDR 1,MDR 2, MDR 21
- давление отключения для MDR 3, MDR 5
Какое давление настраивается большими пружинами указано в инструкции реле давления.
Малая пружина (2) всегда регулирует диапазон между давлением включениями отключения.
Чем больше закручены винты/гайки (т.е. сжаты пружины) – тем больше значение устанавливаемого давления.
Порядок регулировки реле давления
Шаг 1. Сжимая или разжимая гайками пружины (1) выставляем рабочее давление
Шаг 2. Сжимая или разжимая пружину (2) увеличиваем или уменьшаем интервал между давлением включения и отключения.
Для наглядности рассмотрим два примера регулировки реле давления, они отмечены, синим и красным на графике реле давления.
В этом реле основным настраиваемым давлением является давление включения. Пример 1 При полностью открученных гайках: P вкл. = 3 бара, Не меняя положение гайки 1, закрутим до упора гайку 2: Пример 2 Закрутим гайку 1 в средне положение: P вкл. = 6 6ар Откручивая / закручивая гайку 2 меняем давление отключения от 7,2 до 11 бар |
Реле давления CONDOR (Германия)
Немецкая компания CONDOR(год основания 1835) – изобретатель и мировой лидер в области производства реле давления.
Сегодня CONDOR предлагает самую широкую линейку реле давления в мире: от недорогих моделей с минимальной комплектаций до продвинутых серий с максимальным кол-вом дополнительных опций (зашита электродвигателя, защита от сухого ходя, шкала настройки, и т.д).
Реле давления CONDOR – это идеальное сочетание гарантированного немецкого качества и разумной цены.
Компания Рутектор — официальный дистрибьютор CONDOR
Получить профессиональную и исчерпывающую консультацию о реле давления CONDOR можно по телефонам, указанным выше, или отправив запрос на обратный звонок.
Цены на реле давления представлены на нашем сайте
Преимущества реле давления CONDOR
| 1 на мировом рынке. |
| Надежность и долговечность. |
| Идеальное сочетание цены и качества. |
| Широкий диапазон исполнения. |
| Удобство и простота в использовании. |
| Гарантия. |
Предлагаем Вам ознакомиться с наиболее популярными в России сериями реле давления CONDOR.
MDR1
| MDR2
| MDR3
|
3, SKR10, SKR16)MDR21 Надежное и недорогое реле для насоса
| MDR5
|
FF4 (MDR-F)
Легкая и понятная настройка в сочетании с гарантированным качеством и приемлемой ценой делают реле MDR-F оптимальным предложением для бытового применения
- • регулируемый интервал между давлением включения и отключения
- • удобная шкала настройки
- • широкий диапазон исполнения
Варианты исполнения:
- по максимальному рабочему давления от 2 до 250 бар
- по материалу мембраны: подбор в зависимости от максимальной температуры от 70 до 200°С и химического состава среды
- по способу переключения: автоматичекий (стандартное), ручной, защита от сухого хода
- по кабельным вводам: классы защиты IP 54 (стандартное) и IP65
- по материалу фланца: силуминий (стандратный) или пластик
Серия MDR-F разрабатывалась Condor на опыте эксплуатации известной в России серии FF-4, является ее усовершенствованным продолжением.
Реле серий Сondor MDR-F и Grundfos FF4 – 100% взаимозаменяемы:
MDR-F 4 = FF4-4 / MDR-F 8 = FF4-8 / MDR-F 16 = FF4-16 и т.д.
Характеристики, вопросы регулировки и устройства реле давления CONDOR более подробно рассмотрены в нашей следующей статье
Как получить консультацию и заказать реле давления
Сегодня купить реле давления можно в разных компаниях, однако не стоит забывать о важности приобретения подлинного продукта!
ООО «Рутектор» является официальным дистрибьютором в РФ компании CONDOR.
Прямые поставки реле давления CONDOR в РФ мы ведем уже более 10 лет!
Менеджеры нашей компании окажут Вам помощь в подборе реле давления, проведут профессиональные консультации по вопросам установки и регулировки.
Оформить заказ или запрос на реле давления Вы также может по телефонам и электронной почте нашей компании или в опросной форме на нашем сайте здесь.
Реле давления воды для насоса неисправности, их устранение и советы по использованию агрегата
24 Марта 2022
Просмотров: 3560691847
Время чтения: 14 минут
Содержание
Особенности устройства
Достоинства конструкции
Технические конфигурации устройства
Особенности конструкции
Для чего нужно осуществлять настройку
Осуществление настройки элемента
Ошибки во время настройки элемента
Поломки оборудования
Основные неисправности датчиков
Профилактические мероприятия
Коротко о главном
Станции устанавливаются, чтобы была вода в доме. Каждая модель обладает своими особенностями, однако механизм ее работы достаточно простой. Она всасывает жидкость и закачивает ее в специализированную емкость. Внутри нее находится датчик, который фиксирует уровень воды. Если в реле давления для насоса неисправности возникли, следует обратиться к опытному мастеру или попытаться самостоятельно разобраться в проблеме.
Установленное оборудование в жилом помещении
Особенности устройства
Если вас интересует, почему не работает реле давления насосной станции, нужно разобраться с особенностями прибора. Внутри станции для водообеспечния находится датчик, который отвечает за давление поступающей жидкости. Периодически его необходимо настраивать. Этот элемент является очень важным и обеспечивает автоматическое включение и отключение конструкции, а также управляет подачей теплоносителя.

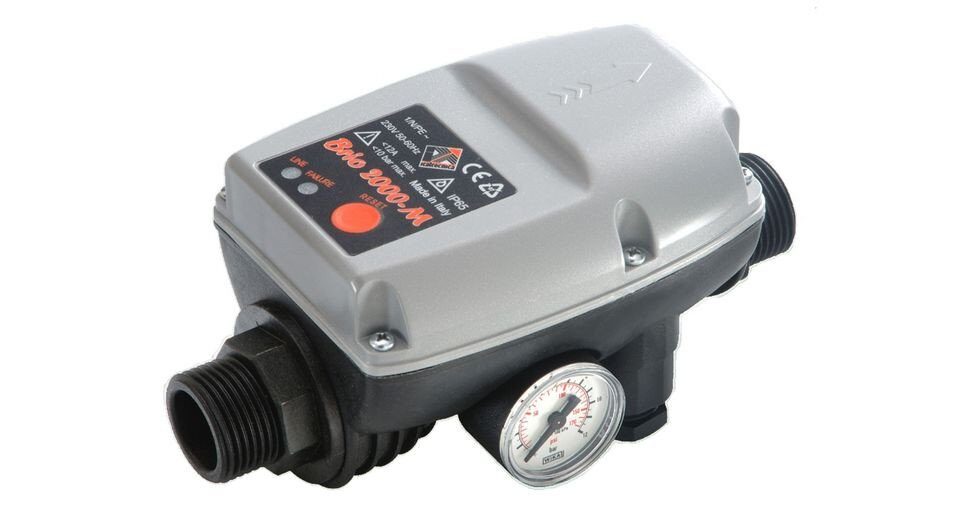

По своему механизму работы они бывают как электронными, так и механическими. Последний вид пользуется спросом и его легко отремонтировать. Деталь может быть, как встроена в оборудование, так и быть его отдельной частью. К сожалению, в воде находится много твердых частиц, которые приводят к поломке датчика. На заводе-изготовителе уже настроили оборудование определенным образом. Однако, с течением времени настройки могут сбиться.
Один из вариантов механического реле давления Джилекс 9002 РДМ-5 1 — 5.5 бар 1/4.
Оборудование, установленное в доме
Достоинства конструкции
Оборудование помогает обеспечить постоянную подачу воды в дом. Оно обладает рядом преимуществ:
- Простота подключения. Станция является полноценным устройством, которое не нуждается в доработке и настройке.
- Универсальность использования.
- Поддержание запаса воды.
- Возможность монтажа в узкой скважине.
- Длительный эксплуатационный срок и надежность конструкции.
Благодаря наличию гидроемкости, частота включений двигателя заметно снижается. За счет этого ресурс механических элементов прибора увеличивается. Однако, с течением времени пользователь сталкивается, что у насосной станции не срабатывает реле.
Установленное оборудование в колодце
Технические конфигурации устройства
Чтобы правильно настроить оборудование разобраться почему реле давления не включает насос, следует знать его основные узлы, устройство и механизм работы.
Станция с насосом перемещает воды в жилое помещение. В автоматическом режиме устройство включается или отключается, а также поддерживает определенное давление.
Вся система включает в себя следующие компоненты:
- Насос для закачивания воды;
- Клапан, препятствующих уходу теплоносителя;
- Емкость для сбора жидкости;
- Дополнительные элементы.
Сложного в работе конструкции ничего нет. Внутри емкости находится баллон в виде груши, а между стенками находится воздух. Когда попадает во внутрь теплоноситель, груша расширяется и давит на стенку. Датчик позволяет отрегулировать уровень заполнения резервуара и момент отключения. Чтобы жидкость не ушла обратно, устанавливают специальный клапан. Давление снижается, когда воду расходуют. Если оно упадет ниже определенного порога, оборудование снова включится. Датчик должен быть подключен между выходным шлангом и клапаном.
Схема водообеспечения жилого помещения
Особенности конструкции
Реле имеет вид блока с пружинками.
На нижней части корпуса находится крышечка, которая закрывает мембрану и поршень. Пользователь может установить необходимый уровень давления с помощью пружинок, их нужно открутить или наоборот закрутить. Каждая модель обладает своими особенностями. Датчик состоит из следующих элементов:
- Корпуса;
- Двух пружинок;
- Фланца для соединения с тройником;
- Мембраны;
- Контактной пластины;
- Клеммы для питания и заземления.
Если датчик не установлен, то оборудование придется включать самому. Для начала большая пружинка давит на пластинку, вследствие чего контакты размыкаются. Когда давление на пластинку значительно повышается, цепь размыкается. Из емкости уходит жидкость, и давление снижается.
От регулировки основных элементов конструкции зависит, на сколько часто она включается, напор в кране и продолжительно работы всего механизма. Если были допущены ошибки во время осуществления регулировки, реле давления не включает насос при низком давлении.
Для чего нужно осуществлять настройку
Датчик отвечает за закачивание жидкости в систему водообеспения и гидравлическую емкость. Если заводские настройки оборудования не подходят для определенной системы, то необходимо провести всю работу вручную. Это нужно сделать в таких ситуациях:
- часто срабатывает реле давления воды для насоса;
- в кране слабый напор;
- сила сжатия в баке довольно большая, а оборудование не отключается;
- элемент, который отвечает за давление работает неправильно.
Схематическое изображение элемента
Начинать регулировку лучше после проверки уровня давления воздушной массы в емкости. Она представляет собой гидробак с резиновыми элементами внутри, который наполнятся теплоносителем. В пространстве между элементами прибора находится воздух. За счет него, груша сжимается.
Перед осуществлением проверки во всего оборудования, его сперва отключают от сети, а ёмкость полностью опустошают.
Когда все подготовительные мероприятия заканчиваются, открывают крышку, нащупывают ниппель и манометром проверяют давление.
Если все характеристики будут в порядке, то пользователю удастся продлить эксплуатационный срок прибора. Если после корректировки давления, оборудования все равно работает не стабильно, необходимо настроить сам датчик.
Осуществление настройки элемента
Если в конструкции датчик будет отрегулирован правильно, то работа насоса будет комфортной, а срок использования других элементов конструкции будет долгим. Перед тем, как приступить к расчету допустимых параметров, следует учесть сведения завода-изготовителя. Как правило, на производстве устанавливают давление, которое образуется на самом высоком участке трубы.
Чтобы приступить к работе, нужно с собой иметь набор инструментов. Устранить крышечку, под которой расположены пружинки.
Большая отвечает за выключение прибора, а маленькая – за его включение. Точность всех настроек можно проверить манометром.
Регулирование элемента на устройстве
Настройка элементов конструкции необходима, если залипает реле давления насосной станции. Для регулировки установленного элемента на устройстве, нужно следовать таким шагам:
- обесточивают оборудование и сливают всю жидкость;
- включают прибор и фиксируют сведения с манометра, когда реле отключится;
- открывают дальний кран от станции и смотрят величину на приборе, когда насос снова включится;
- увеличивают давление на отключение агрегата, если напор жидкости во время запуска прибора слишком маленький;
- устанавливают разницу между верхним и нижним порогами на отметке полторы атмосферы с помощью маленькой пружинки.
Для увеличения давления гайку затягивают на пружинке. При этом ее вращать нужно аккуратно, не спешить. После того, как настройка окончена, можно включить агрегат в сеть.
Если все действия были выполнены верно, напор теплоносителя будет хороший. Зачастую квалифицированные мастера настраивают датчик с верхним пределом две с половиной атмосферы, а с нижним – полторы. Это усреднённые параметры, для оптимальной работы устройства.
Настройка датчика давления
Ошибки во время настройки элемента
В таком случае у насосной станции не срабатывает реле. Во время ремонтных работ, следует учесть, что маленькая пружинка резко реагирует на любые изменения. Поэтому на ней гаечку закручивают очень медленно и осторожно она показывает разницу, когда оборудование должно включится, а не давление во время работы конструкции.
Стоит учесть, что разница между величинами двух параметров не должна превышать двух атмосфер. Это означает, что в ёмкость попадает необходимый уровень жидкости. Если значение увеличить на одну атмосферу, гидроемкость будет заполнена не до конца.
В таком случае насос может работать вовсе без воды.
Важным элементом настройки является установка нижней величины. Ее значение не должно превышать восьмидесяти процентов от максимального значения давления в элементе. Если напор из крана будет слишком маленьким, придется поменять коммутатор на более мощный.
Квалифицированные мастера рекомендуют осуществлять измерение давления в конструкции раз в полгода. Однако, перед этим, следует слить всю жидкость, отключить от розетки, а затем включить вновь и манометром измерить величину. Зачастую процесс настройки основных компонентов оборудования не сложный, но нужно быть предельно внимательным.
Поломки оборудования
С течением времени насос может поломаться. Чтобы заменить сломанные элементы, необходимо вынуть вилку из розетки и слить жидкость с системы. Кран при этом должен быть в открытом положении.
Если вы заметили, что оборудование то включается, то выключается, то датчик настраивать не нужно. зачастую проблема скрывается в гидроаккумуляторе. Внутри него находится мембрана, которая с течением времени может порваться или растянутся. В таком случае пользователю нужно ее заменить.
Разбор оборудования для ремонта
Если устройство долгое время работает без выключения, следует проверить давление. Отрегулировать можно очень просто, для этого уменьшают максимальный параметр давления до тех пор, пока прибор не отключится.
Если вы заметили, что в приборе жидкости нет, а он все равно не отключается, значит причина в проводке. Если окислилась клемма или перегорел двигатель, следует заменить элементы. Для их проверки используют тестер. Однако, ремонтные работы нужно проводить осторожно. Далее рассмотрим почему не работает реле давления насосной станции.
Осуществление ремонта оборудования
Основные неисправности датчиков
Основными причинами, почему не включается реле на насосной станции, могут быть:
- подгоревший контакт;
- наличие солевых отложений на спирали;
- проникновение во внутрь мембранного отсека песка;
- ошибки во время настройки элемента.
Не стоит спешить с заменой комплектующих, для начала нужно провести диагностику конструкции. Внимательно осмотреть на герметичность все детали, осуществить ревизию, очистить фильтр от грязи, проверить давление. Если оборудование периодически отключается, причины могут быть следующие:
- появилась пробка из воздуха в магистрали;
- источник обмельчал;
- появился мусор в обратном клапане;
- давление слишком снизилось.
Если вы обнаружили, что в оборудование попал воздух, нужно проверить на герметичность все элементы конструкции и заменить изношенные компоненты. После выяснения того, что насосная станция работает исправно, нужно обратить внимание на датчик.
Если в гидроемкости стабильно поддерживается давление, то основной причиной частых отключения прибора будет сброс настроек автоматики. Чтобы их восстановить, нужно пользоваться манометром. Нижняя отметка давления составляет полторы атмосферы, а верхняя – две с половиной.
Для настройки датчика нужно устранить крышечку, повернуть гайку пружинки направо и поднять параметр до 3,8 атм. Затем на маленькой спиральке закрутить гайку влево для установки необходимой дельты значений.
Если оборудование не отключается, то возможно сам датчик не срабатывает. Это происходит из-за залипания контактов. Если они не оплавились, значит появилось окисление, которое следует устранить мелкой наждачкой, надфилем или пилочкой. Бывает, что пользователь завышает перепады между порогами срабатывания элемента. Тогда нужно вернутся к исходным, которые указаны заводом-изготовителем в технической документации.
Разбор компонентов датчика
Бывает, что часто щелкает реле давления воды для насоса. Если это не связано с поломками самого насоса и низким давлением в гидроёмкости, значит сломалась автоматика. Можно попытаться устранить данную неисправность, увеличив пороги срабатывания элемента. Если это не помогло, деталь придется заменить.
Если датчик просто не срабатывает, значит он не замыкается.
Это происходит по таким причинам:
- в сети недостаточное напряжение;
- контактная группа окислилась;
- присутствуют отложения известняка и другие;
- забилось отверстие с мембраной;
- попали твердые частицы в резинку.
Это случается, если в насос случайно попал песок. В таком случае следует разобрать элемент и очистить его от загрязнения.
Профилактические мероприятия
Чтобы не возникало проблем с датчиком, нужно правильно подобрать модель. Параметры устройства должны соответствовать конкретному оборудованию. Поэтому, если вы сомневаетесь в собственных силах, необходимо обратиться к специалистам.
Проведение профилактических мероприятий
В качестве профилактики используют следующие методики:
- используют магнитный пускатель для снятия нагрузки от большого тока с элемента;
- деталь периодически нужно осматривать и проверять;
- не реже одного раза в три месяца проверять настройки всех компонентов конструкции;
- не выставлять показатели на максимум;
- гайки во время регулировки не выкручивать до упора;
- во время использования устройства, следить за уровнем давления в гидроемкости.
Многие поломки можно обнаружить по характерному шуму. Если после установки верхнего порога, оборудование все равно не отключается, значит мощности насоса не хватает. В таком случае устройство нужно заменить на более мощное, которое сможет закачать жидкость в нужном объеме.
Осуществлять ремонт не всегда целесообразно. Проще купить новый датчик и заменить его. Стоит отметить, что раз в квартал следует проверять смазку. Это поможет увеличить период использования прибора.
Коротко о главном
Устройство необходимо для водообеспечения жилого помещения в автоматическом режиме. По истечении некоторого времени, конструкция может сломаться. В такой ситуации пользователю нужно знать, как его настроить. Внутри датчика находятся пружинки с гаечками, которые регулируют давление в агрегате. Пользователь устанавливает верхнее и нижнее значение. Зачастую используют такие параметры – полторы атмосферы для нижнего и две с половиной для верхнего.
Закручивать гайки нужно аккуратно. Все ремонтные работы проводятся только после отключения агрегата от питания и слива теплоносителя. Чтобы разобраться, почему реле давления не включает насос, необходимо разобрать элемент для повышения эксплуатационного срока прибора, периодически сливают воду, устанавливают фильтр для очистки жидкости и смазывают трущиеся детали.
Как вы считаете, можно ли самостоятельно найти неисправности в реле давления жидкости и устранить их?
Как вы считаете, можно ли самостоятельно найти неисправности в реле давления жидкости и устранить их?
Автор
Поляков Сергей Специальность: Инженер
Все статьи
Поделиться
Поделиться
Реле давления воды и воздуха
Реле давления воды и воздуха
324 изделия
Воздушные компрессоры
Действие ручного переключателя: Авто/Выкл.
; Действие переключателя давления: СтандартВоздушные компрессоры Действие ручного переключателя: Авто/Выкл. ; Действие реле давления: Стандартное, отсортировано по типу порта реле давления, по возрастанию
| Загрузка… | |||||
| Загрузка… |
Действие ручного переключения: Нет ; Действие переключателя давления: Стандарт
Воздушные компрессоры Действие ручного переключателя: Нет ; Действие переключателя давления: стандарт, отсортированный по типу порта давления, поднятие
Загрузка . .. | |||||
| Погрузка … | |||||
| Погрузка … | |||||
| . |
Воздушные компрессоры и водяные насосы
Действие ручного переключателя: Авто/Выкл. ; Действие переключателя давления: стандартное
Воздушные компрессоры и водяные насосы Действие ручного переключателя: Авто/Выкл. ; Действие реле давления: Стандартное, отсортировано по типу порта реле давления, по возрастанию
Загрузка. .. |
Воздушные компрессоры и водяные насосы Действие ручного переключателя: Авто/Выкл./Вкл. ; Действие реле давления: Обратное, отсортировано по типу порта реле давления, по возрастанию
| Загрузка… | Действие: 1 Авто/Вкл. Действие переключателя давления: Стандартное Воздушные компрессоры и водяные насосы Действие ручного переключателя: Авто/Выкл./Вкл. ; Действие реле давления: стандартное, отсортировано по типу порта реле давления, по возрастанию
Действие ручного переключения: Нет ; Действие реле давления: РеверсВоздушные компрессоры и водяные насосы Действие ручного переключателя: Нет ; Действие реле давления: Обратное, отсортировано по типу порта реле давления, по возрастанию
|
..
..
/Сброс ; Действие реле давления: Стандартное, отсортировано по типу порта реле давления, по возрастанию
: Нет, отсортировано по типу порта реле давления, по возрастанию
..
