схема подключения, для чего нужно
Благодаря техническому прогрессу к электричеству подключены практически все объекты недвижимости, где присутствует человек. Электроэнергия используется для освещения, питания устройств и бытовых приборов, необходимых для нормальной жизнедеятельности. К сожалению, при эксплуатации электросетей конечные потребители сталкиваются с техническими проблемами, включая перепады напряжения и перекосы фаз. Чтобы обезопасить бытовую технику используют реле напряжения.
Реле напряжения – что это такое и для чего нужно
Номинальное напряжение питания техники равно 220 В. Но обеспечить идеальные условия передачи электроэнергии невозможно, поэтому потребители постоянно наблюдают скачки в сети. Особенно часто с проблемой сталкиваются жители квартир в старых многоэтажных домах и частный сектор.
Важно: нормальным является отклонение от номинального значения в пределах 10%.
Реле контроля напряжения (РКН) — техническое устройство, предназначенное для непрерывного контроля параметров сети и автоматического выключения питания при резких скачках напряжения.
Прибор срабатывает в том случае, если показатели вышли за установленные значения.
Другими словами, устройство защищает электроприборы от перепадов напряжения в сети, которые могли возникнуть из-за замыкания одной из фаз, обрыва нуля, перекоса фаз и т.п. Стоит отметить, что на технику негативно влияет как чрезмерное, так и недостаточное напряжение питания.
Устройство и принцип работы реле напряжения
Реле напряжения состоит из двух основных частей — измерительного блока и электромагнитного реле, предназначенного для разрыва цепи. У более новых моделей на передней панели находится цифровое табло для индикации величины напряжения в сети.
Принцип работы реле напряжения достаточно простой. При подаче напряжения измерительный блок определяет его величину и сравнивает с установленными пределами. Если показатель находится между нижней и верхними границами, по истечению установленного периода реле замыкает силовой контакт и передает питание внутренней сети.
Справка: в реле предусмотрен интервал задержки срабатывания, чтобы обезопасить сеть от постоянных скачков.
Основные технические характеристики
Большинство реле работают при напряжении в пределах от 50 до 400 Вт. Такой большой интервал позволяет использовать устройство как в однофазных, так и трехфазных сетах, а также гибко настраивать нужные границы срабатывания защитного прибора. Из основных технических характеристик следует выделить:
- напряжение питания;
- максимальная мощность нагрузки;
- максимальный ток нагрузки;
- степень защиты по корпусу;
- коммутационная стойкость контактов реле;
- время отключения нагрузки;
- максимальное сечение подключаемых проводов;
- время задержки на включение;
- габаритные параметры.
Классификация и виды
Для защиты электросети частного дома, квартиры в старом и новых жилых фондах необходимы разные устройства. Реле напряжения делятся на две категории:
- по типу подключения;
- по количеству фаз.
По типу подключения
Существует две основных категории реле напряжения в зависимости от способа их подключения:
- стационарные;
- переносные.
Стационарные устройства контроля подразделяются на два типа. Приборы для установки в электрощитах и встроенные в розетку. Подробнее рассмотрим каждый из видов.
Реле напряжения, установленное в распределительном щите, обладает целым рядом преимуществ. Устройство монтируется на входе сети для защиты всего электрооборудования дома или квартиры. В случае его применения нет необходимости использовать дополнительные реле для защиты отдельных потребителей, что значительно экономит бюджет.
Розеточные реле напряжения представляют отличную альтернативу, когда нет физической возможности для установки устройства в щитке. Используют розетки для точечной защиты таких приборов, как холодильники, бойлеры, стиральные машины и т.д.
Совет: для экономии бюджета выбирайте двойные розетки!
Переносные реле представлены двумя видами — вилкой-розеткой и удлинителем. Их используют в том случае, когда установка защитного устройства на входе сети невозможна.
Несмотря на громоздкие параметры, переносные устройства пользуются спросом. Это связанно, в первую очередь, с их портативностью и легкостью в использовании (монтаж не требуется).
Вилка-розетка предназначена для защиты лишь одного потребителя. Устройство подключается к стандартной розетке и контролирует перепады напряжения в узле, не отслеживая общее состояние сети. Подходит для защиты дорогих и мощных электроприборов.
Удлинитель со встроенным реле контроля используют для защиты группы устройств от перепадов в сети. Удобное и простое решение имеет только одно основное ограничение — максимальная мощность нагрузки.
По количеству фаз
В зависимости от типа электросети различают два вида реле:
- однофазные;
- трехфазные.
Однофазное реле предназначено для контроля электрических сетей с рабочим напряжением 220 В. При правильной настройке, устройство подходит для защиты практически всех бытовых электроприборов.

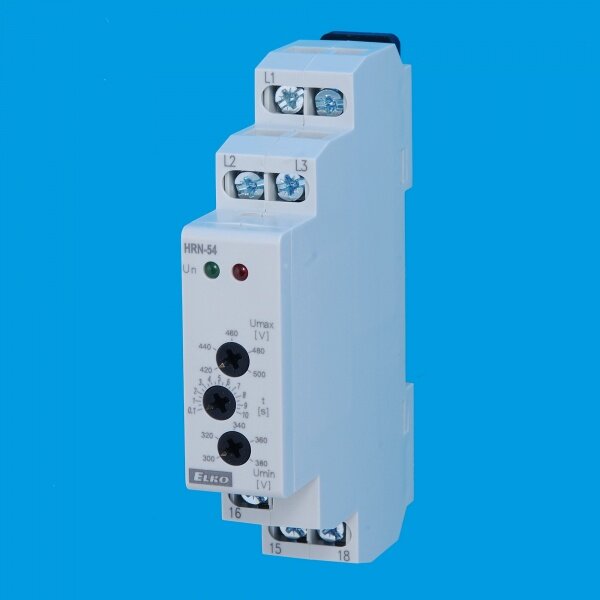

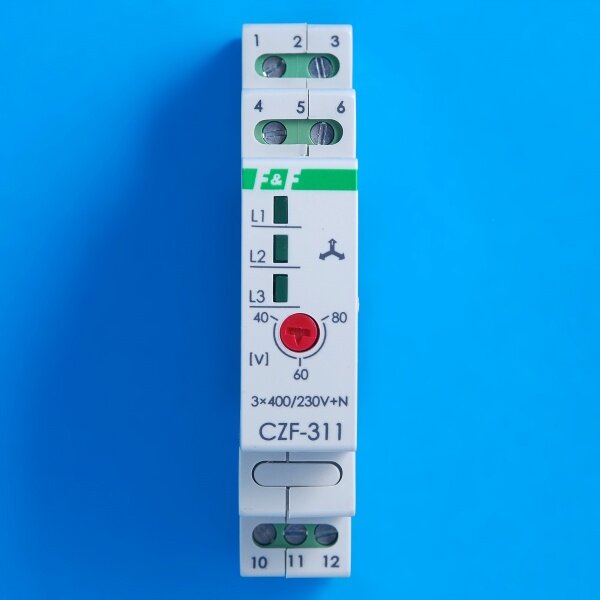

Трехфазные защитные приборы используют, в основном, в загородных домах и новом жилом фонде, где предусмотрено подключение по трехфазной цепи питания. Причем РКН контролирует напряжение каждой фазы.
Реле контроля напряжения и фаз РКНФ
РКНФ
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество каналов контроля напряжения | 1 |
| Номинальное входное напряжение (50Гц), В | 220 |
| Диапазон входного питающего напряжения, В | 150 – 400 |
| Диапазон допустимых отклонений напряжения от номинала, В | 0 – 80 |
| Время интегрирования неисправности (время задержки срабатывания), с | 0 – 16 |
| Мощность, потребляемая от сети (по одному каналу), ВА | не более 6 |
Сопротивления выходов для различных состояний шкафа
| Сигнальный выход | Состояние, сопротивление выходаКонтакты реле разомкнуты | Состояние, сопротивление выходаКонтакты реле замкнуты | |
| Питание | Питание ШКП в норме, цепи питания двигателя в норме Rл = 5,1 кОм | Авария питания или обрыв цепи питания двигателя Rл = 1,17 кОм | |
| Автоматика | Управление отключено Rл = 5,1 кОм | Ручное управление Rл = 2,5 кОм | Автоматика включена Rл = 1,17 кОм |
| Двигатель | Двигатель отключён Rл = 5,1 кОм | Двигатель включён Rл = 1,17 кОм |
РКНФ двухканальный
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество каналов контроля напряжения | 2 |
| Номинальное входное напряжение (50Гц), В | 220 |
| Диапазон входного питающего напряжения, В | 150 – 400 |
| Диапазон допустимых отклонений напряжения от номинала, В | 0 – 80 |
| Время интегрирования неисправности (время задержки срабатывания), с | 0 – 16 |
| Мощность, потребляемая от сети (по одному каналу), ВА | не более 6 |

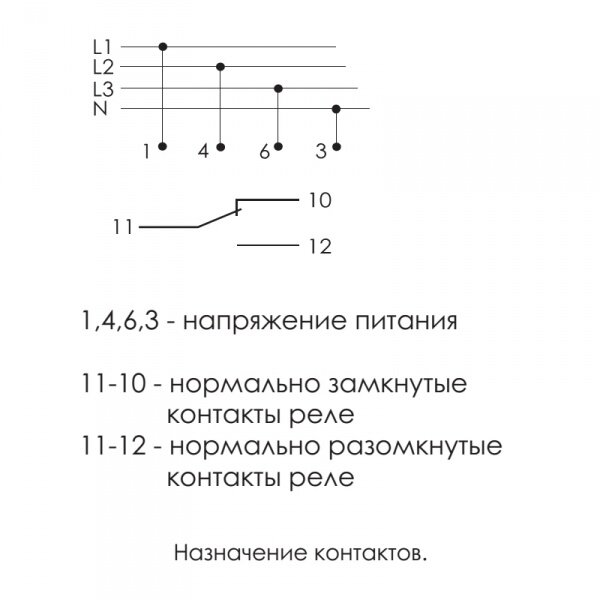

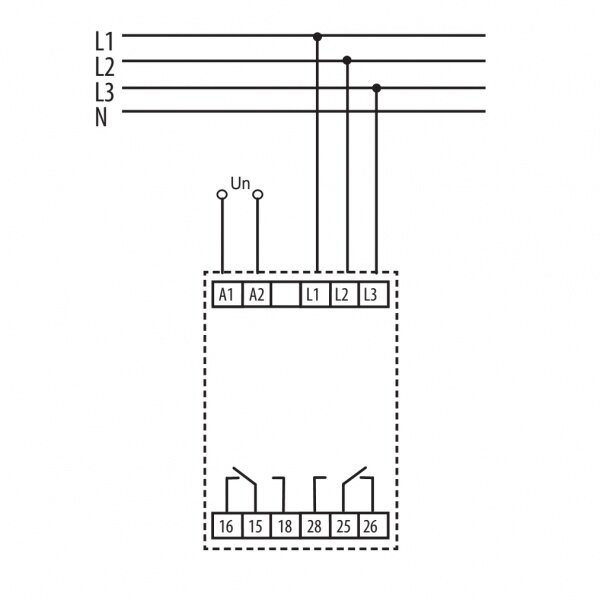

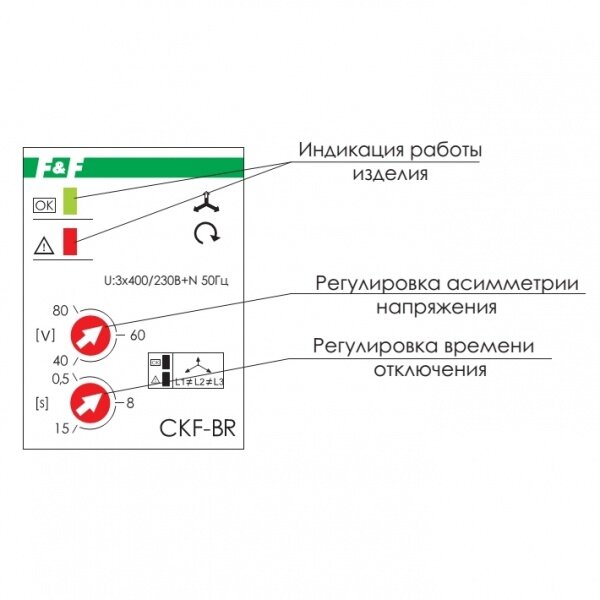

Для чего нужно реле контроля фаз — Советы на все случаи жизни — Каталог статей
Реле контроля фаз (напряжения) сделано с использованием современной микропроцессорной техники, что обеспечивает простоту конструкции, легкость настройки параметров.
Работает в режиме самовозврата,
после аварийного срабатывания оно блокируется, но через некоторое время после проверки напряжения сети,
если оно соответствует норме, снова включает нагрузку.Современное оборудование предъявляет высокие требования к качеству питающей электросети. Проблема защиты различного электрооборудования существует практически везде, особенно, при работе от трёхфазного напряжения.
Кроме снижения и повышения напряжения на всех трёх фазах, существенную роль играет перекос фаз — когда напряжения на фазах имеют разную величину. Большой перекос фаз приводит к перегреву обмоток двигателей или трансформаторов и выходу их из строя.
Один из наиболее частых случаев, — это
Во многих случаях для нормальной работы оборудования
требуется строго определённый порядок чередования фаз питающего напряжения.
Иногда, в результате аварии в цепи питания, может возникнуть ситуация, когда
все три фазы имеют напряжение 220В относительно «земли», но при этом две из
них замкнуты между собой — слипание фаз. Работа оборудования при
таком напряжении приведёт к выходу его из строя.
В электросети жилых домов, предприятий в сети 220В может сильно понизиться напряжение до 50-180 В или сильно повыситься до 260-380 В. При пониженном напряжении может выйти из строя электрооборудование, имеющее электрический привод – холодильники, кондиционеры, стиральные машины, вентиляторы. При повышенном напряжении может выйти из строя любое электрооборудование.
Для защиты трёхфазного двигателя работающего в нереверсивном режиме контроль чередования фаз необходим, также необходим контроль обрыва фаз. Для защиты двигателя работающего в реверсивном режиме контроль чередования фаз не нужен.
Реле РНПП-311М.
Для контроля входного трёхфазного напряжения лучше использовать устройства, позволяющие не только обнаружить обрыв фазы и неправильный порядок их чередования, но и позволяющие задавать границы напряжения с определенной точностью.
Одним из таких устройств является реле
РНПП-311м. РНПП-311М — многофункциональное микропроцессорное реле напряжения, перекоса
и последовательности фаз.
Является модификацией хорошо зарекомендовавшего себя реле РНПП-311.
Позволяет контролировать уровень напряжения в сети, правильность чередования
и отсутствие слипания фаз, симметричность сетевого напряжения. После
отключения нагрузки устройство продолжает контролировать сетевое напряжение
и подключает нагрузку после восстановления параметров сети. Реле индицирует
наличие напряжения на каждой фазе и не только указывает на наличие аварийной
ситуации, но и причину аварии.
С помощью переключателей DIP — переключателей можно задавать параметры, которые должно контролировать реле. В зависимости от положения переключателей реле РНПП-311М может выполнять следующие основные функции:
1. Полный контроль напряжения сети.
2. Контроль минимального и максимального напряжения сети.
3.
Контроля минимального напряжения.
4. Контроля максимального напряжения.
6. Контроль неправильного чередования и наличия слипания фаз.
7. Контроль перекоса фаз.
В одном РНПП-311М совмещены несколько типов реле, возможность его более
широкого применения, а значит и экономию средств.
В нем предусмотрена возможность работы по уровню 400 В, что позволяет
использовать его для защиты импортного оборудования, работающего на
номинальном напряжении 230/400 В. Так возможно подключение оперативного
питания 24 В как постоянного так и переменного напряжения.
Реле контроля фаз РКФ-11
В случаях:
• При неправильном чередовании фаз включение электрооборудования невозможно. Контактор, входящий в РКФ-11, замыкает питающую линию только при правильном подключении всех проводников. Это важно для направления вращения электродвигателя.
• При обрыве любой из фаз происходит мгновенное отключение питания.
• При превышении питающего напряжения выше установленного значения происходит отключение с задержкой. И граница напряжения (380-460 вольт) и время задержки (0,5-5 секунд) устанавливаются пользователем на передней панели.
• При падении напряжения ниже заданного, в диапазоне от 300В до 380В, РКФ-11 также отключает нагрузку. При значительном перекосе напряжения временная задержка срабатывания защиты уменьшается автоматически.
Преимущества
1. Возможность крепления на DIN-рейку.
2. Светодиодная индикация причины срабатывания реле.
3. Большое количество регулировок.
4. Износостойкость – 1 миллион циклов.
5. Гарантия — 5 лет.
Характеристики
| Параметры | Значения |
|---|---|
| Коммутационная износостойкость, кол-во циклов | 105 |
| Механическая износостойкость, кол-во циклов | 106 |
| Напряжение сети, В | 300 — 460 |
| Диапазон регулировки перенапряжения, Umax, В | 380 — 460 |
| Диапазон регулировки времени задержки по перенапряжению, сек. | 0,5 — 5 |
| Диапазон регулировки падения напряжения, Umin, | В 300 — 380 |
| Диапазон регулировки времени задержки по падению напряжения, сек. | 1 — 10 |
| Время срабатывания реле при обрыве или ошибке фазы, не более, сек. | 0,2 |
| Номинальный ток контактов, А | 5 |
| Потребляемая мощность, не более, Вт | 2 |
| Диапазон рабочих температур окружающей среды, °С | от -10 до +50 |
| Климатическое исполнение | УХЛ4 |
Габаритные и установочные размеры
Типовые схемы подключения
M — электродвигатель
КМ — контактор
А,В,С — трехфазный переменный ток
SB1 — кнопка «стоп»
SB2 — кнопка «пуск»
Особенности эксплуатации и монтажа
При подаче на реле трехфазного напряжения, если напряжение в пределах нормы и соблюден порядок чередования фаз, то контакты реле 8 и 10 замыкаются, и на катушку контактора электродвигателя подается напряжение, управляющее его включением.
В случае одной из аварийных ситуаций (обрыв фазы, ошибка чередования фаз, перенапряжение, падение напряжения) замыкаются контакты 8 и 9 (8 и 10 размыкаются), и контактор отключается. В этом случае также загорается светодиодный индикатор, указывающий на причину срабатывания реле. Включение происходит автоматически после восстановления правильного напряжения питания.
Если после подключения РКФ-11 двигатель или электроустановка не запускаются, и при этом горит индикатор «Ошибка фазы», то это означает, что при монтаже возникла ошибка чередования фаз — необходимо просто установить правильный порядок подключения фаз и повторить запуск.
Индикатор «Ошибка фазы» может слабо мерцать при небольшом дисбалансе электроснабжения.
Типовая комплектация
1. Реле контроля фаз РКФ-11.
2. Паспорт.
