Реле напряжения обозначение на схемах: назначение, конструкция, обозначение на схеме, способы применения и типы

Содержание

назначение, конструкция, обозначение на схеме, способы применения и типы

Содержание статьи:

Для бытовых и промышленных электросетей, управления ДВС и иллюминации используется специальный прибор. Реле – это прерыватель электромагнитного или электрического типа со срабатыванием при механическом, электронном либо электроимпульсе. Понимание принципов работы и особенностей конструкции устройства поможет самостоятельно решить ряд задач по электротехнике.

История создания

Первое реле

Некоторые источники сообщают, что реле в качестве вызывного элемента на телеграф установил русский ученый П. Шиллинг (1830-1832 гг.). Существует другое мнение, приписывающее авторство регулятора Дж. Генри. Американский физик создал устройство контактного типа с электромагнитным принципом действия в 1835 году.

Если рассматривать значение слова, «реле» с французского переводится как передача эстафеты на соревнованиях или замена почтовых лошадей. Впервые регулятор как самостоятельный элемент упомянул С.

Морзе, создавший телеграф.

Теория устройств релейного типа начала развиваться в 1925-1930 гг., но после того как в 1936-1938 гг. В. Шестаков, А. Накашима и К. Шеннон задействовали математическую логику для решения вопроса реле, теоретическая база получила старт.

На международных симпозиумах неоднократно поднимались проблемы теоретического значения релейного коммутатора, автоматов конечного типа. Первый консилиум провели в 1957 году в США, второй – в СССР (1962 г.).

Специфика релейных элементов

Под релейным элементом понимается совокупность узлов и связей, которая при воздействиях на вход изменяется в виде скачков. По этой причине для характеристики элементов используются критерии влияний на выход и вход:

  • Срабатывание – на входе воздействие минимальное, возрастает медленно, что приводит к изменению состояния элемента и одновременному воздействию на выход.
  • Отпускание – уменьшение минимального действия на вход так, чтобы элемент вернулся в изначальное состояние.
  • Возврат – параметр, определяющий максимальное влияние воздействия в случае возрастания, при котором релейный узел возвращается к первоначальному состоянию.
  • Быстродействие – зависит от соотношения времени срабатывания ко времени возврата или отпускания.

Под электрическим реле понимается элемент, тип действия которого зависит от протекания тока или проводимости.

Принцип работы коммутатора

Принцип работы реле

Реле – коммутационный прибор, соединяющий или разъединяющий цепь схемы при колебаниях токовых параметров. Аппарат активируется, когда достигнут предел значения условий (напряжения или тока), замыкая или размыкая линию.

Для понимания принципа действия реле требуется уточнить его составные узлы. Конструкция прибора включает катушку индуктивности, якорь и коммутационные каналы. При включении в цепь в катушки индуктивности с намагниченным проводом возникает ЭДС самоиндукции, т.е. фаза отстает от напряжения.

В процессе подачи тока на катушку элементом притягивается якорь с контактами, замыкающий цепь.

Аппарат имеет цепи двух типов:

  • управляемая – замыкается якорем в момент срабатывания;
  • управляющая – через нее ток поступает на катушку.

Контроль больших токов в цепи управления осуществляется посредством слаботочной управляющей связи.

Релейный аппарат электромагнитного типа срабатывает по принципу гистерезиса – активации через некоторое время после поступления токового импульса. Ток в катушке нарастает петлеобразно, достигая необходимого значения. По причине гистерезиса релейные устройства не применяются для быстросрабатывающего оборудования.

Управляющие и управляемые контакты, допустимые параметры напряжения и тока указываются на корпусе.

Параметры чувствительности

Характеристики срабатывания минимальных реле сопротивления

Чувствительность – принцип работы реле, при котором прибор реагирует даже на незначительные отклонения показателей и быстро возвращается в стандартный режим.

Высокочувствительные модели воспринимают показатели меньше 10 мВт, нормальные – от 1 до 5 Вт, низкочувствительные – от 10 до 20 Вт.

Разновидности реле

Для решения практических задач применяются виды реле, отличающиеся по характеристикам действия, включения и наличия защиты.

По принципу работы

Герконовое реле

К данным типам реле относятся:

  • Электромагнитные – модели электромеханического типа, работающие от магнитного поля тока обмотки, воздействующего на якорь. Электромагнитный коммутатор бывает нейтральным с реакцией на параметры тока и поляризованным с реакцией на токовую величину и полярность.
  • Электронные – будут работать в условиях больших нагрузок. Конструкция представлена полупроводниковыми элементами для подачи и выключения напряжения.
  • Герконовые – выполняются в виде баллона с вакуумной или заполненной инертным газом катушки. Геркон расположен по центру магнита или подвергается воздействию поля. Эта разновидность активируется при подаче тока на обмотку. После образования магнитного потока и намагничивания пружин закрываются контакты.
  • Электротепловые – функционируют на основе разницы коэффициента расширения при нагреве биметаллических пластин. Тип назначения реле определяется количеством фаз сети.

Электротепловые модели подходят для производств или в качестве электродвигателя.

По типу включения воспринимающего элемента

Реле промежуточное РП-18-54 220В DC

Существуют модификации:

  • Первичные – подключаются в цепь элемента. Могут применяться без трансформаторов измерения, кабелей, источников быстрых токов.
  • Вторичные – подсоединяются посредством трансформаторов с реакцией на колебания тока и напряжения.
  • Промежуточные – ставятся в качестве вспомогательного устройства, усиливают или трансформируют сигналы вторичных моделей.

Тип воспринимающего элемента зависит от устройства реле. Это может быть электромагнит, магнитоэлектрическая, индукционная, электродинамическая система.

По способу воздействия

В зависимости от того, как исполнительный элемент действует на управляемый показатель, бывают приборы:

  • прямого действия – исполнительный элемент воздействует непосредственно на управляющую цепь;
  • косвенного действия – для воздействия на цепь применяются вспомогательные аппараты.

В качестве исполнительного элемента электромеханических устройств применяется активная система контактов.

Устройства защиты

Цифровое реле задержки отключения нагрузки

Автоматика срабатывает при колебаниях сопротивления, мощности и напряжения. Бывают реле таких типов:

  • максимальной защиты по току – МТЗ срабатывают по достижению током установленного предела;
  • направленной защиты – помимо тока осуществляется контроль мощности;
  • дифференциальной защиты – устройства реагируют, когда резко изменяется напряжение оборудования или на неисправности в самой сети;
  • дистанционные приборы – защита осуществляется на стандартной и высокой частоте при обнаружении снижения сопротивления или коротких замыканий;
  • дифференциально-фазные аппараты – ДФЗ контролируют фазы с двух концов линии запитки.

В бытовых условиях допускается применение МТЗ-устройств электромагнитного типа.

Обозначение на схемах

Условное обозначение реле на схемах

Международный классификатор позволяет починить или сконструировать оборудование. Схема отличается буквенно-графическими маркерами:

  • прямоугольник с горизонтальными линиями по бокам, отмеченные буквами А и А1 – обмотка соленоида с выводами питания; иногда обозначается литерой К;
  • контакты переключателей – контакты стабилизатора;
  • прямоугольник с жирной точкой на одном контактном выводе или буква Р внутри фигуры – поляризованная модификация;
  • прямоугольник с двумя наклонными линиями – наличие двух обмоток.

На схемах обозначения бытового реле также указывается тип контактов, особенности размыкания и наличие самовозврата.

Сферы использования

Реле времени экономит электроэнергию

Контактный прибор эксплуатируется с целью:

  • управления электросистемами – можно поставить стабилизатор постоянного, переменного тока или защиты;
  • предотвращения влияния перепадов напряжения на узлы бытовой техники – коммутатор создает устойчивый тип связи;
  • бесперебойности работы промышленного и производственного оборудования;
  • автоматизации электроприборов, применяемых в быту;
  • усиления сигналов управления на схемах.

Коммутационный аппарат настраивается изготовителем так, чтобы он мог сработать при определенных ситуациях.

Требования к стабилизатору

Диаграммы работы реле времени

Вне зависимости от способа воздействия, включения и наличия защиты при выборе нужно учитывать технические характеристики:

  • время срабатывания – период с поступления сигнала управления на вход до момента влияния на параметры сети;
  • мощность коммутации – допустимый предел мощности для оборудования или сети;
  • мощность по срабатыванию – минимальный показатель, при котором аппарат начнет работать;
  • уставку – изменяемый параметр, обозначающий величину тока срабатывания.

Модели современных производителей имеют простой тип конструкции либо оснащаются микропроцессорами, системами управления, датчиками.

Соблюдая требования по выбору и зная сферы применения реле, легко обеспечить бесперебойность функционирования электросети в условиях колебания напряжения и мощности.

Реле напряжения на однолинейной схеме

Реле напряжения, это пример модульных аппаратов защиты, которые еще 5-7 лет назад устанавливалась лишь в электрощитах промышленных предприятий, а сейчас всё чаще встречаются в бытовых электроустановках квартир и частных домов.

О том, как правильно они обозначаются на однолинейных схемах говорится в ГОСТ 2.767-89 «Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Реле защиты».

Это специализированный государственный стандарт по модульным аппаратам защиты, работа которых основана на действии реле, в котором для реле напряжения принято следующее схематическое обозначение:

Оно складывается из нескольких символов:

– Общий графический знак всех реле – прямоугольник

– Измеряемой величины – «U» Напряжения

– Знаков больше «>» и меньше «<», которые показывают диапазон работы

Для более полных, детальных электрических схем, стандартом допускается добавлять численные единицы диапазона регулировки при превышении/понижении которого устройство сработает.

В качестве примера, на изображении ниже, показан модульный аппарат, который срабатывает при превышении напряжения в сети выше 250 Вольт или понижении уровня меньше 180 Вольт.

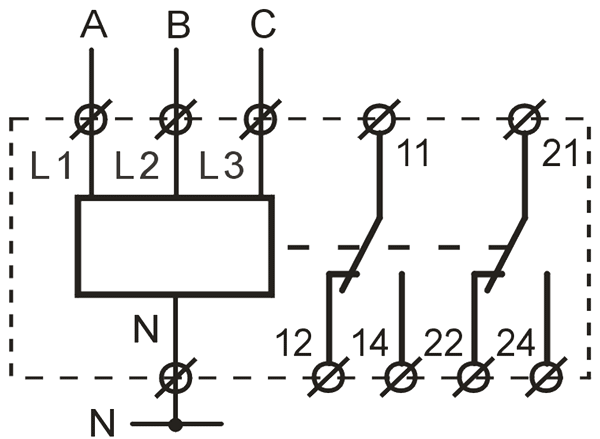

Обозначение трехфазной модификации устройства , внешне немногим отличается от однофазного, а вот в принципе работы и подключения у них есть существенные различия.

В однофазной сети

Реле напряжения для однофазной сети само коммутирует фазный проводник. Пока параметры напряжения в сети находятся в допустимом диапазоне, контакты замкнуты и ток поступает к потребителям – электрическим розеткам, освещению и т.д. В случае, когда оно становится выше или ниже установленных величин, внутренним механизмом автоматически разрывается фазный проводник и потребители обесточиваются.

Однолинейная схема электрического щита с однофазным реле напряжения выглядит следующим образом:

В трехфазной сети

Трехфазное реле напряжения, чаще не разрывает фазы, которые контролирует, а лишь даёт сухой контакт – нормально замкнутый или разомкнутый и изменяет его состояние.

К этому сухому контакту подключаются управляющие проводники контактора (или пускателя), функция которого коммутировать или разъединять фазные провода, защищая систему от опасных перепадов напряжения.

Однолинейная схема электрощита с трехфазным реле контроля напряжения и управляемым ей контактором показана ниже:

Буквенное обозначение реле напряжения



Правильное буквенное обозначение, которыми маркируются реле напряжения – KV.

Об этом сказано в действующем ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах» (ЧИТАТЬ В PDF) , где выделен персональный двухзначный код для них.

Обозначение УЗИП на схемах

Устройства защиты от импульсных перенапряжений, сокращенно УЗИП, оберегают электрооборудование от грозовых и коммутационных импульсных токов, например, при удаленном ударе молнии.

Они применяются не только в промышленности, часто используются и в бытовых схемах электроснабжения, при строительстве частных домов.

Графическое обозначение УЗИП

Общий вид УЗИП для схем, регламентируется в ГОСТ Р МЭК 61643-12-2011 (Читать PDF) «Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения», согласно которому, условное обозначение выглядит следующим образом (см. изображение ниже):

Современные модульные ограничители импульсных перенапряжений, устанавливаемые в электрических щитах (ВРУ, ЩС и т.д.), в зависимости от типа, включают и другие дополнительные средства защиты.

Например, в одном корпусе содержат как ограничивающие напряжение, так и ток компоненты. В таких случаях, допустимо к стандартному схематическому обозначению, добавлять и маркировку соответствующих контролируемых величин, например, так:

Также нередко на схемах, где применяется УЗИП, показывается графическое обозначение основного элемента, на котором он построен – Варистора, Разрядника или Газонаполненного разрядника:

Каждый из представленных видов защиты имеет свои плюсы и минусы, поэтому, информация из однолинейной схемы о том, какое оборудование установлено, бывает очень важна. Дополнительно, об этом сообщает и маркировка УЗИП на схемах буквенным кодом.

Буквенная маркировка

Для устройств защиты от импульсных перенапряжений отдельного буквенного кода нет. Поэтому, на однолинейных схемах, принято маркировать УЗИП согласно ГОСТ 2-710-81 (ЧИТАТЬ PDF) “Обозначения буквенно-цифровые в электрических схемах” двумя возможными кодами, в зависимости от основного компонента, используемого в конкретной модели УЗИП:

FV – на разрядниках

RU – на варисторах

На изображении ниже, пример правильного обозначения узип на однолинейной схеме простейшего электрического щита:

На схеме показано устройство в которое, после вводного двухполюсного автомата, подключен нулевой и фазный проводники, а третяя клемма – соединена с шиной защитного заземления электрощита PE.

обозначение трехфазного узип на схеме

Для трехфазных УЗИП допустимо использовать стандартное, представленное выше обозначение , дополнительно показывая количество подключаемых проводников.

Но встречаются схемы, на которых трехфазные УЗИП, показаны в виде трех отдельных элементов, например варисторов, объединенных в одном корпусе. Оба этих вида правильные, но для удобства, простоты и лучшей читаемости чертежа, лучше пользоваться первым вариантом.

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.





Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.





« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.











 «N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).







Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.





К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Релейные обозначения

Группа видов элементов и вид элемента Буквенный  код Старое обознач.
Реле К
Реле тока КА РТ
Реле тока с насыщеным трансформатором КАТ РНТ
Реле тока с торможен. ,баланс . КАW РТТ
Фильтр реле тока KAZ РТФ,РНФ
Реле блокировки КВ РВН
Реле блокировки от многократного включения КВS РБМ
Реле команды включить КСС РКВ
Реле команды отключить КСТ РКО
Реле частоты,разности частот
Реле указательное КН РУ
Реле импульсной сигнализации КНА
Реле промежуточное KL РП
Реле сигнализации повторитель KL
Реле ускорения защиты KL РПУ
Реле давления повторительное KLP РПД
Контактор пускатель КМ
Пускатель для электр. исполн.механизмов KMS
Реле фиксации положения выключателя KQ РФ
Реле положения выключателя включено KQС РПВ
Реле положения выключателя отключено KQT РПО
Реле фиксации команды включения KQQ РФК
Реле положения разъеденителя повтор. KQS РПВ
Реле контроля KS РК
Реле контроля синхронизации KSS РКС
Реле контроля цепи напряжения KSV РКЦ
Элементы и аппараты контакт. с релейной характеристикой
Реле расхода KSF
Реле газовое KSG РГ
Реле струи / напора/ KSH
Реле уровня жидкости KSL
Реле появления дыма / пламени/ KSN
Реле давления KSP
Реле состава вещества KSQ
Реле скорости KSR
Термореле KST
Реле времени KT РВ
Реле напряжения KV РН
Реле мощности KW РМ
Реле сопротивления KZ РС
Диод VD

Применение реле в электронных схемах | Средства автоматизации | Промышленные устройства

Японский (Япония) Английский (Глобальный) Английский (Азиатско-Тихоокеанский регион) Китайский (Китай)


1. Релейное управление через транзистор

1. Метод подключения

Если реле управляется транзисторами, мы рекомендуем использовать реле на стороне коллектора.
Напряжение, подаваемое на реле, всегда соответствует номинальному напряжению катушки, а во время выключения напряжение полностью равно нулю во избежание неисправностей при использовании.

(Хорошо) Присоединение коллектора (Уход) Подключение эмиттера (Уход) Параллельное соединение

При этом наиболее распространенном соединении работа стабильна.

Когда обстоятельства делают использование этого соединения неизбежным, если напряжение не полностью подается на реле, транзистор не работает полностью, и работа ненадежна.

Когда мощность, потребляемая всей схемой, становится большой, необходимо учитывать напряжение реле.

2. Контрмеры для импульсных перенапряжений транзистора управления реле

Если ток в катушке внезапно прерывается, в катушке возникает внезапный импульс высокого напряжения.Если это напряжение превышает напряжение пробоя транзистора, транзистор выйдет из строя, что приведет к повреждению. Совершенно необходимо подключить диод в схему, чтобы предотвратить повреждение противоэдс. В качестве подходящих номиналов для этого диода ток должен быть эквивалентен среднему выпрямленному току в катушке, а обратное напряжение блокировки должно быть примерно в 3 раза больше напряжения источника питания. Подключение диода — отличный способ предотвратить скачки напряжения, но при размыкании реле будет значительная задержка по времени.Если вам нужно уменьшить эту временную задержку, вы можете подключить между коллектором транзистора и эмиттером стабилитрон, который сделает напряжение стабилитрона несколько выше, чем напряжение питания.

Позаботьтесь о «Зоне безопасной эксплуатации (ASO)».

3. мгновенное действие (характеристика реле при повышении и падении напряжения)

В отличие от характеристики, когда напряжение медленно прикладывается к катушке реле, это тот случай, когда необходимо достичь номинального напряжения за короткое время, а также за короткое время понизить напряжение.

Неимпульсный сигнал

(не работает) Без мгновенного действия

Импульсный сигнал (прямоугольная волна)

(Хорошо) Мгновенное действие

4. Цепь Шмитта (Цепь мгновенного действия)

(Схема выпрямления волны)
Когда входной сигнал не вызывает мгновенного действия, обычно используется триггерная схема Шмитта для обеспечения безопасного мгновенного действия.

Характеристические точки
  • 1. Резистор с общим эмиттером R E должен иметь достаточно малое значение по сравнению с сопротивлением катушки реле.
  • 2. Из-за тока обмотки реле разница в напряжении в точке P, когда T 2 проводит, и в точке P, когда T 1 проводит, создает гистерезис в способности обнаружения цепи Шмитта, и необходимо соблюдать осторожность. взятые при установке значений.
  • 3. Когда во входном сигнале присутствует дребезг из-за колебаний формы волны, RC-цепочка постоянной времени должна быть вставлена ​​в каскад перед цепью триггера Шмитта. (Однако скорость отклика падает.)

5. Избегайте подключений к цепи Дарлингтона.

(высокое усиление)
Эта схема представляет собой ловушку, в которую легко попасть при работе с высокотехнологичными схемами.Это не означает, что это напрямую связано с дефектом, но это связано с проблемами, которые возникают после длительных периодов использования и при работе многих устройств.

(Плохо) Соединение Дарлингтона

• Из-за чрезмерного потребления электроэнергии выделяется тепло.
• Необходим сильный Tr1.

(Хорошее) Подключение эмиттера

Tr2 проводит полностью.
Tr1 достаточно для использования сигнала.

6. Остаточное напряжение катушки

В коммутационных приложениях, где полупроводник (транзистор, UJT и т. Д.) Подключен к катушке, на катушке реле сохраняется остаточное напряжение, что может привести к неполному восстановлению и неправильной работе. Использование катушек постоянного тока может уменьшить; опасность неполного восстановления, контактное давление и вибростойкость.Это связано с тем, что падение напряжения составляет 10% или более от номинального напряжения, что является низким значением по сравнению с катушкой переменного тока, а также существует тенденция к увеличению срока службы за счет снижения напряжения падения. Когда сигнал с коллектора транзистора берется и используется для управления другой схемой, как показано на рисунке справа, через реле проходит минутный темновой ток, даже если транзистор выключен. Это может вызвать проблемы, описанные выше.

Подключение к следующей ступени через коллектор

Вернуться к началу

2. Релейный привод с помощью SCR

1. Метод обычного привода

Для привода SCR необходимо уделять особое внимание чувствительности затвора и ошибочной работе из-за шума.

Необходимо подключить
IGT Нет проблем даже с током, превышающим номинальный ток более чем в 3 раза.
RGK 1 кОм.
RC Предназначен для предотвращения ошибки зажигания из-за внезапного повышения напряжения источника питания или шума. (Противодействие dv / dt)

2. Меры предосторожности в отношении цепей управления ВКЛ / ВЫКЛ
(при использовании для цепей управления температурой или аналогичных)

Когда контакты реле замыкаются одновременно с однофазным источником питания переменного тока, необходимо соблюдать осторожность, поскольку электрический срок службы контактов значительно сокращается.

  • 1. Когда реле включается и выключается с помощью тиристора, тиристор сам по себе служит полуволновым источником питания, и есть множество случаев, когда тиристор легко восстанавливается.
  • 2. Таким образом, срабатывание реле и время восстановления легко синхронизируются с частотой источника питания, а время переключения нагрузки также легко синхронизируется.
  • 3. Когда нагрузка для регулирования температуры представляет собой сильноточную нагрузку, такую ​​как нагреватель, переключение может происходить только при пиковых значениях и может происходить только при нулевых значениях фазы, как явление этого типа управления.(В зависимости от чувствительности и скорости срабатывания реле)
  • 4. Соответственно, либо очень долгий, либо очень короткий срок службы приводит к большим колебаниям, и необходимо проявлять осторожность при первоначальной проверке качества устройства.

Вернуться к началу

3. Релейный привод от внешних контактов

Реле

для использования на печатных платах обладают высокой чувствительностью и быстродействием, и, поскольку они в достаточной степени реагируют на дребезжание и дребезжание, необходимо соблюдать осторожность при их приводе.
Когда частота использования низкая, с задержкой во времени отклика, вызванной конденсатором, можно поглотить дребезжание и подпрыгивание.
(Однако нельзя использовать только конденсатор. С конденсатором также следует использовать резистор.)

% PDF-1.4 % 171 0 объект > endobj xref 171 89 0000000016 00000 н. 0000003345 00000 н. 0000003558 00000 н. 0000003610 00000 н. 0000003739 00000 н. 0000004275 00000 н. 0000005032 00000 н. 0000005727 00000 н. 0000006477 00000 н. 0000007652 00000 н. 0000008568 00000 н. 0000008605 00000 н. 0000009025 00000 н. 0000013859 00000 п. 0000014230 00000 п. 0000014298 00000 п. 0000014729 00000 п. 0000014998 00000 п. 0000015058 00000 п. 0000019526 00000 п. 0000020030 00000 н. 0000020419 00000 п. 0000020792 00000 п. 0000026652 00000 п. 0000027430 00000 н. 0000027897 00000 н. 0000028581 00000 п. 0000028645 00000 п. 0000029064 00000 н. 0000039678 00000 п. 0000040665 00000 п. 0000041618 00000 п. 0000042326 00000 п. 0000042854 00000 п. 0000043830 00000 н. 0000044364 00000 п. 0000044444 00000 п. 0000044526 00000 п. 0000052562 00000 п. 0000053012 00000 п. 0000053398 00000 п. 0000053668 00000 п. 0000054114 00000 п. 0000055165 00000 п. 0000055788 00000 п. 0000056818 00000 п. 0000057864 00000 п. 0000067173 00000 п. 0000067939 00000 п. 0000068807 00000 п. 0000069316 00000 п. 0000069584 00000 п. 0000069865 00000 п. 0000070688 00000 п. 0000071937 00000 п. 0000074630 00000 п. 0000075586 00000 п. 0000137695 00000 н. 0000187828 00000 н. 0000192553 00000 н. 0000192993 00000 н. 0000193405 00000 н. 0000193731 00000 н. 0000193812 00000 н. 0000193884 00000 н. 0000194016 00000 н. 0000194108 00000 н. 0000194162 00000 н. 0000194280 00000 н. 0000194335 00000 н. 0000194432 00000 н. 0000194486 00000 н. 0000194610 00000 н. 0000194664 00000 н. 0000194796 00000 н. 0000194877 00000 н. 0000194931 00000 н. 0000195012 00000 н. 0000195066 00000 н. 0000195163 00000 н. 0000195217 00000 н. 0000195313 00000 н. 0000195367 00000 н. 0000195421 00000 н. 0000195501 00000 н. 0000195557 00000 н. 0000195639 00000 н. 0000195692 00000 н. 0000002076 00000 н. трейлер ] >> startxref 0 %% EOF 259 0 объект > поток x ڬ U {L [Uν} ܲ9 ڎ 6 G) [GDYcAy & PPoHel # LH & \ dcȦC> hQ_ |;

Что такое регуляторы напряжения | Статьи

T&D Guardian Соединенные Штаты Америки

Перейти на глобальный веб-сайт Siemens

английский Deutsch

Siemens в вашей стране / регионе

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
