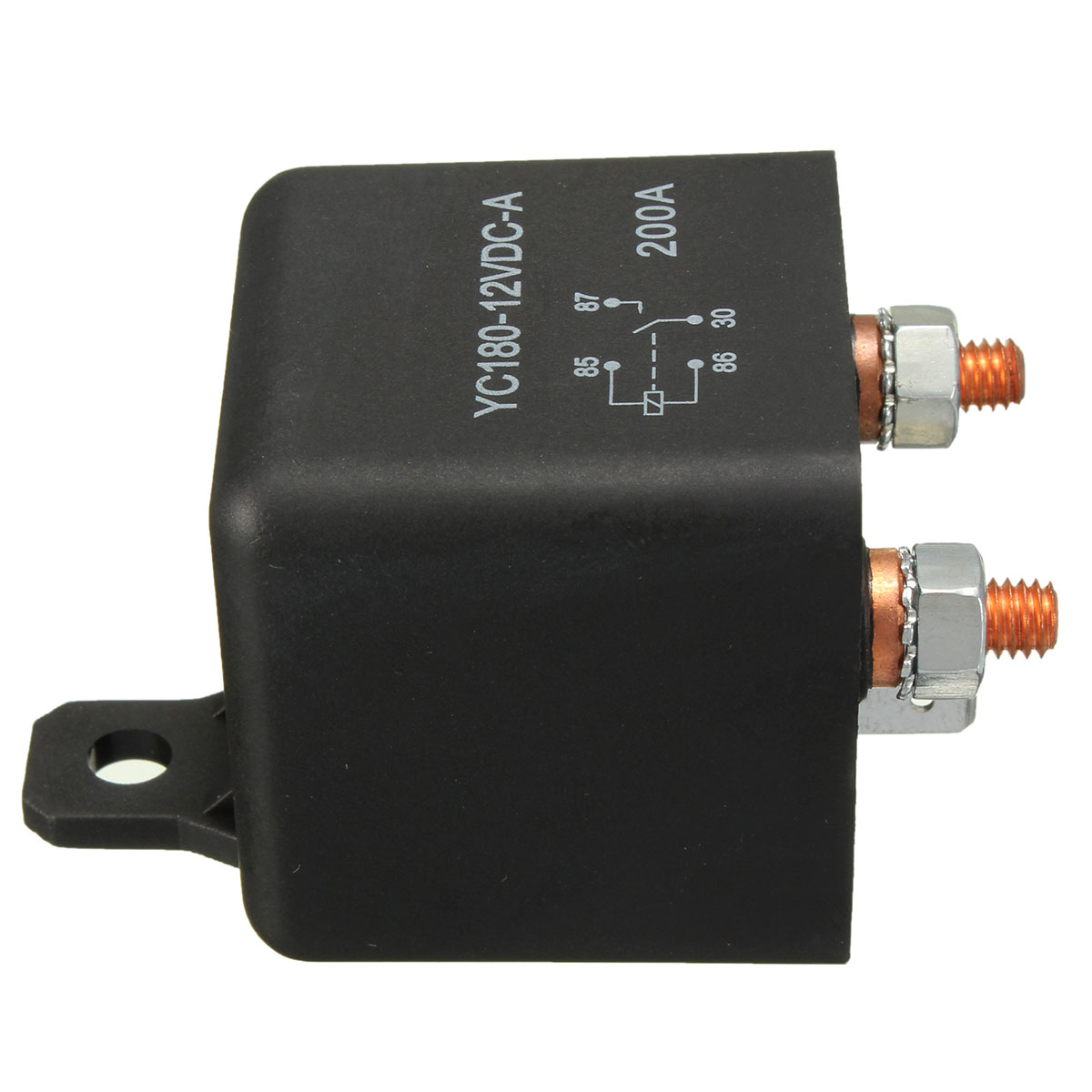

Реле отключения: Реле времени с задержкой после снятия питания

Содержание

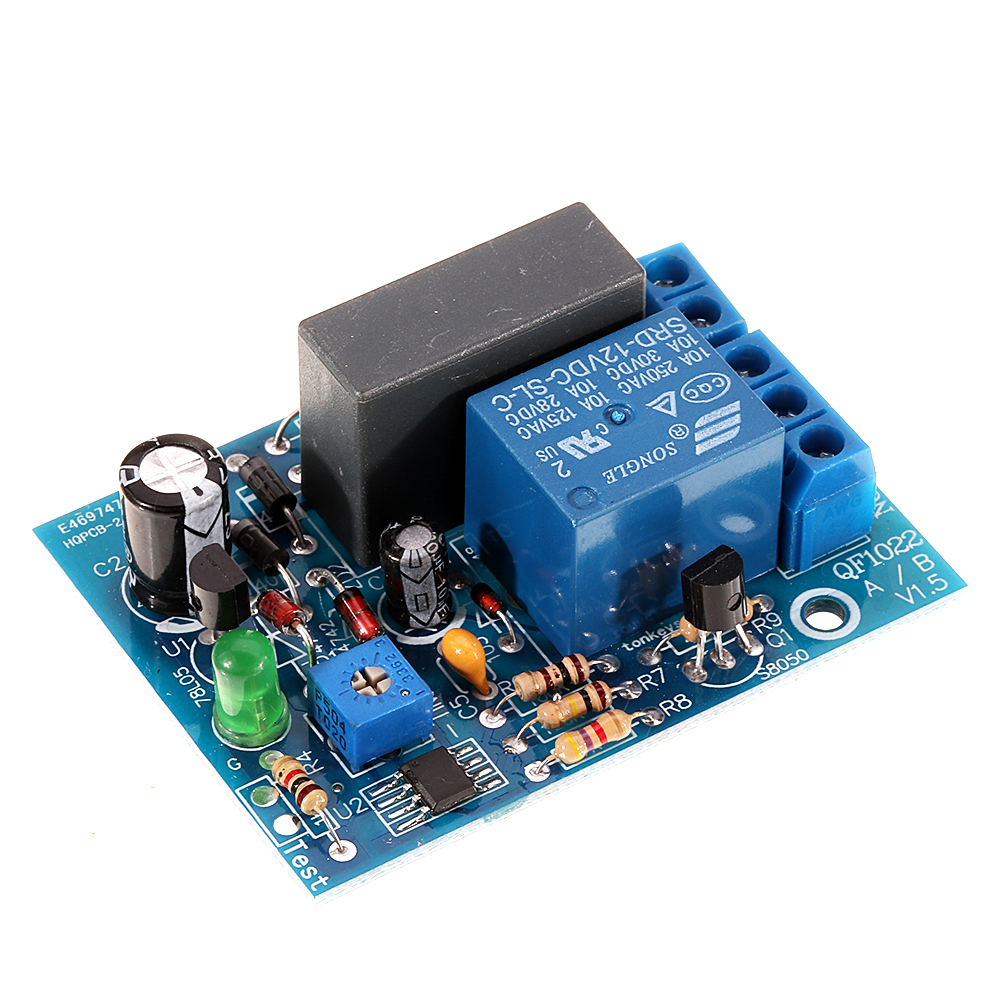

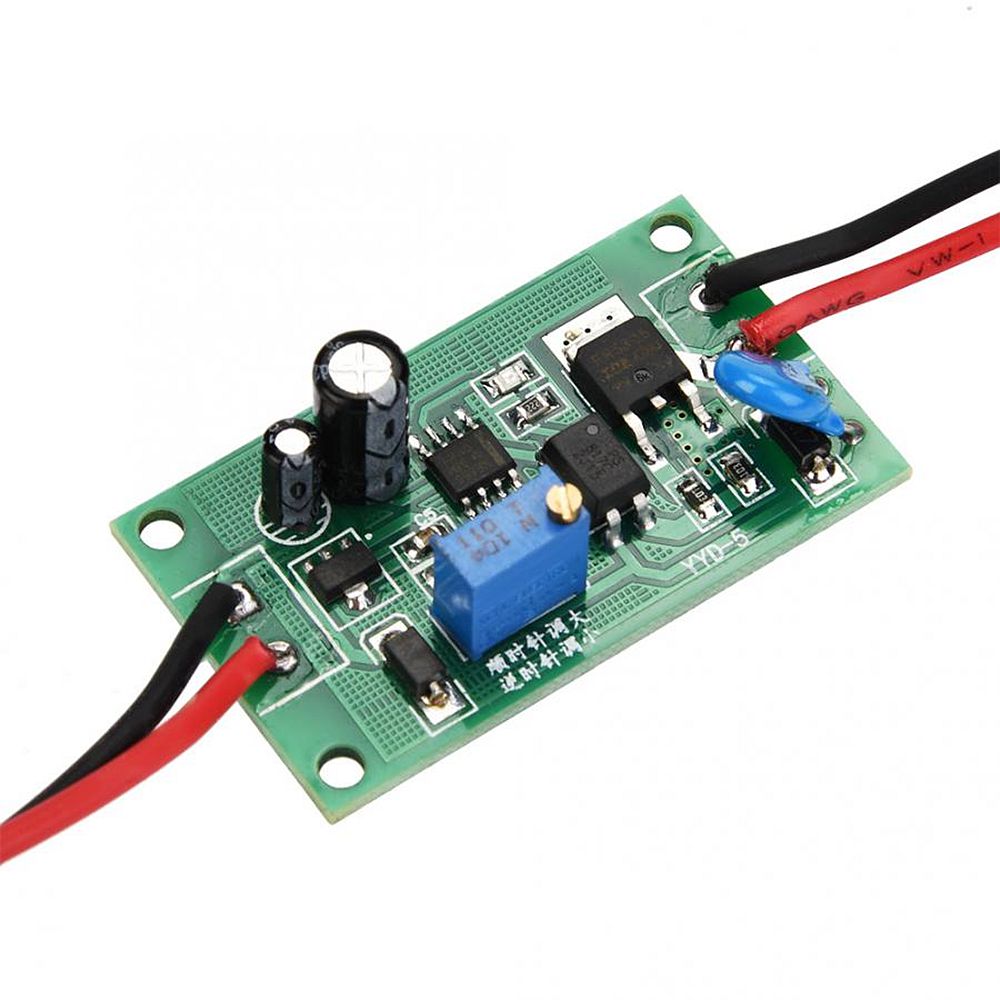

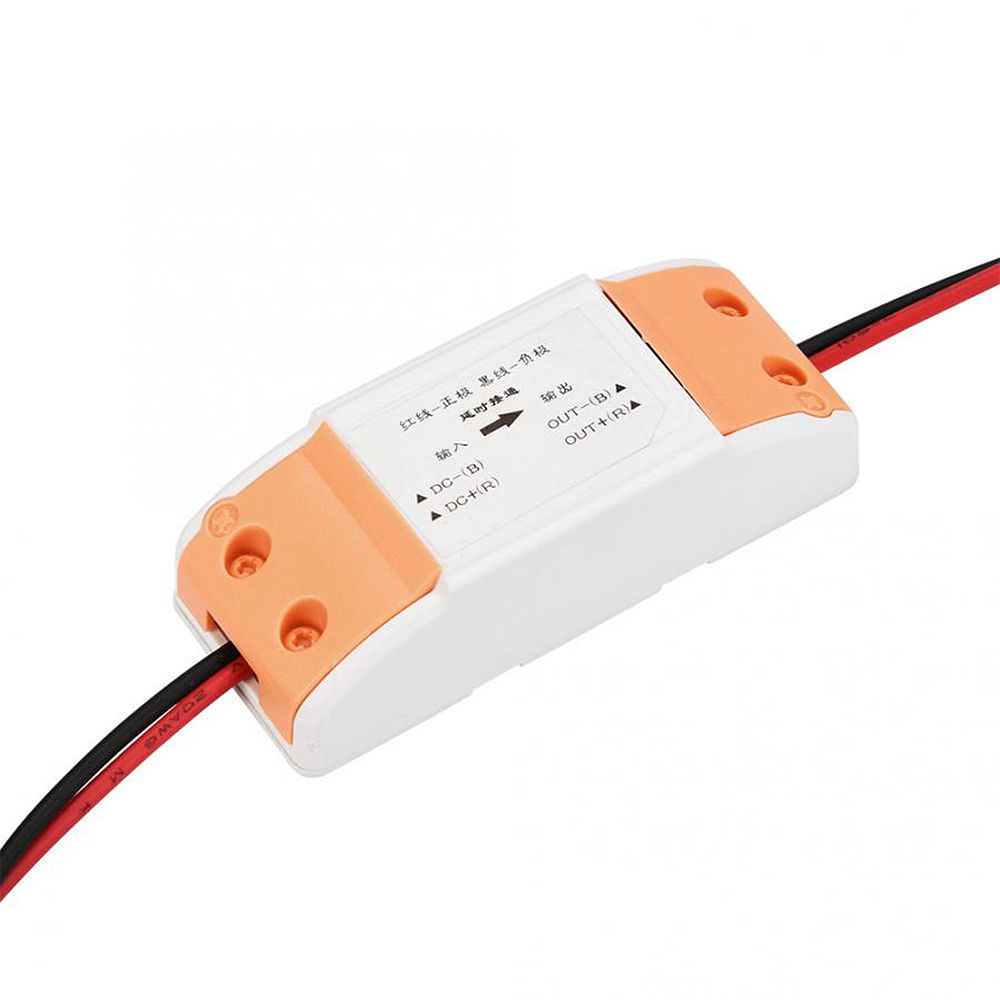

Реле времени с задержкой после снятия питания

Модульное реле времени — это электронный прибор осуществляющий отсчет установленного времени. Конструктивно выполнено в модульном корпусе с креплением на дин-рейку. Основные применяемые функции это задержка включения и выключения, циклическая функция с регулировкой импульса и паузы).

Рассмотрим модели с отсчетом времени после снятия напряжения питания:

Из импортных моделей это: CRM-82TO (ELCO, Чехия)

D6A 3MIN 24-240VAC/DC и D6A 10MIN 24-240VAC/DC (TELE, Австрия) — две модели серии DELTA снимаются с производства, позволяют выставлять задержку в диапазонах 0,1с — 3мин (4 диапазона) и 0,1с — 10мин (4 диапазона) соответсвенно.

В место модели D6A, производитель выпускает модели серии VEO, теперь это многофункциональные реле (cхемы идентичны, расширен диапазон временных задержек, отличие в расположении контактных групп, теперь клеммы питания реле находятся сверху, а контактные группы снизу.

)

V2ZA10 3MIN 24-240V AC/DC и V2ZA10 10MIN 24-240V AC/DC, а так же модификации этих реле с литером P, что означает пружинные клеммы.

Так же производитель выпускает промышленные реле GAMMA с функцией задержки выключения по снятию питания, что не является бюджетным решением, это модель G2ZA20 10MIN c оперативным питанием 24-240V AC/DC, или модель с возможностью применения модулья питания серии TR (AC) или импульсного источника питания SNT(DC).

Отечественными производителями на рынке модульной релейной техники представлены модели РВО-26 предназначенное для формирования задержки на отключение встроенного электромагнитного реле через заданное время (от 0,1 сек. до 9,9 мин.) после снятия напряжения питания. (его старший брат, устаревшая модель

РВО-П2-26 с декадным переключателем задержки времени.)

модификация:

Реле времени в классическом корпусе ВЛ-55E1 (аналог ВЛ-55)  отсчет времени начинается с момента снятия питающего напряжения. Реле выполнено в 2-х модификациях: тип 1 — временной диапазон 1…63с и тип 2 — временной диапазон 7,5с…8 минут. Питание реле в отличие от предшественника ВЛ-55 — универсальное (24…220В постоянного или переменного тока), 2 переключающих контакта.

В реле времени модульное ВЛ-55М1 c универсальным питанием (24-220В переменного и постоянного тока) отсчет времени начинается с момента снятия питающего напряжения. Реле выполнено в 3-х модификациях временных диапазонов: 0,1…1с, 1…10с и 3…30с. На данный момент самое бюджетное реле.

ВЛ-155М1 — (Новинка), реле в модульном корпусе,  с диапазоном 0,1…1с, мин и 1…10с, мин.

РВО-26М ACDC24-240B (Новинка) с выдержкой времени после отключения напряжения питания: 0,1-9,9с; 1-99с; 0,1-9,9мин; 1мин-99мин, реле многофункциональное (4 функции).

Реле украинского завода Релсic (г.Киев),

ВЛ-162, заменой которого является ВЛ-155М1, РВО-26М.

Так же существуют реле с пневматическими приставками, типа РВП-72 с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод.

РВП-72 3122 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод.

РВП-72 3222 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий и 1 размыкающий), срабатывающими без выдержки времени.

РВП-72 3323 — с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.



Реле времени задержка включения, отключения, циклические, трехцепные, многофункциональные, двухканальные реле, работа реле времени.

Электромеханическое (1РВМ, 2РВМ) Программное реле времени с часовым механизмом электромеханического типа. При отключения питания РВМ способно обеспечить работу до 72-х часов. Напряжение питания 230 ± 10%В, номинальная частота питающей сети — 45-60 Гц.
Электромеханический таймер UNO Orbis, модульное электромеханическое реле. Имеет суточную или недельную программу, с резервом питания или без резерва питания в зависимости от типа модели.
Описание реле CRONO QRDD Производитель Orbis — Испания, серия CRONO — является аналогом отечественного 2РВМ. Таймеры с резервом 100 часов снабжены аккумулятором.
Характеристики реле INCA DUO QRD Испанский производитель Orbis, суточная или недельная программа, с резервом питания (без резерва питания).
Электромеханическое серии MINI-T Электромеханический таймер работает в диапазоне температур от -10°C до +45°C, имеет переключающий контакт. Имеет суточную или недельную программы, с резервом питания или без резерва.
Техническое описание, производство Орбис. Для автоматики аналоговые и цифровые таймеры для применения в быту и промышленной автоматике.
Таймеры Таймеры бытовые, характеристики, описание
Модульное исполнение, Чешский производитель, фирмы Elko на рынке более 20 лет. CRM-61 — продукция высокого качества, известна далеко за пределами, многофункциональные изделия, целый ряд модульных устройств.
Подробнее Elko 10 функций, 10 временных диапазонов, универсальное питание, коммутация 16 A, или 3 группы по 8 A. Серия CRM-91H, CRM-93H, CRM-9S
Техническое описание ВЕХА-Д (ВЕХА-Щ) Однократное или циклическое включение (выключение) исполнительных механизмов после отработки установленной выдержки. Предназначено для применения в производственных процессах, в промышленности и народном хозяйстве.
Трехцепное ВЛ-100А, ВЛ-101А С тремя независимыми выходными контактами с задержкой на включение и отключение.
С двумя цепями ВЛ-102, ВЛ-103 Двухцепные реле – с выдержкой на включение + мгновенный контакт, аналоговое реле времени 630 Kb.
Трехцепное ВЛ-104 Трёхцепное реле времени с независимыми регулируемыми выдержками.
Оперативное питание, марка ВЛ-108 Изделие имеет оперативное питанием, температура от минус 40°С до плюс 55°С Инструкция по применению и технические характеристики 630 Kb.
Многопрограммное реле ВЛ-159М Многопрограммное реле, 8 функций, режим счета импульсов, цифровая индикация ( сохраняет работоспособность при температуре до минус 10 °С), имеет универсальное питание (AC/DC 24-40 или AC/DC 110-240), инструкция и технические характеристики 1385 Kb.
Данные ВЛ-161, ВЛ-162, ВЛ-163, ВЛ-164 Реле времени ВЛ-161, ВЛ-162, 10 программ, счет и генерирование импульсов. Задержка на включение, задержка выключения при отключении питания.
Пусковое реле — переключение при пуске звезда-треугольник. Циклические, раздельные регулировки времени импульса и паузы.
Широкий диапазон напряжения ВЛ-40М1 Реле времени с широким диапазоном питания, шесть диаграмм работы, начало работы с подачей питания, по управляющему сигналу.
Реле времени ВС-43 ВС-43 три или шесть независимых цепей с выдержкой времени и дополнительный мгновенный контакт.
Реле ВС-44 Программные, циклические; 11, 12, 6 и 7 – ми цепные, по 46, 48, 26 и 28 команд.
Реле ВЛ-4U Имеет универсальное питание, мощность потребления — не более 1.4 Вт. Выдержка: 0.1…9.9, 1…99 (с, мин, ч) 280 Kb
Специальное реле ВЛ-50, ВЛ-51, ВЛ-52
Для жёстких условий эксплуатации (для ж.д. транспорта и морских судов). Задержка времени на включение и отключения при снятии напряжения питания.
Реле ВЛ-54, ВЛ-55, ВЛ-55 (Е) Многофункциональное, формирует импульс с заданной выдержкой. Задержка отключения при снятии напряжения питания.
Трехцепное реле ВЛ-56, ВЛ-56С Трехцепное реле времени с независимой регулировкой в трех цепях. Исполнение на напряжение питания: = 24, 110, 220В, ~ 110, 220В. Диапазон по исполнению (0,1-9,9; 1-99) с, мин, ч.
Двухфункциональное реле времени-счетчик импульсов ВЛ-59 Работа в режиме реле времени или счета импульсов, питание напряжением постоянного 24; 110; 220 В, переменного тока частотой 50, 60 Гц 110; 220; 240 В
Модульное ВЛ-5U Отсчет начинается от момента снятия питающего напряжения. Работа в диапазоне напряжения питания от 24—220 В постоянного или переменного тока 115 Kb
ВЛ-6-II, ВЛ-6-III Реле времени с широким диапазоном питания.
ВЛ-60Е, 60Е1 Реле времени, диаграммы работы: формирование импульса, задержка включения. Реле времени 60Е1 имеет широкий диапазон питающих напряжений
Реле времени/таймер D6DQ Реле времени Tele D6DQ с широким диапазоном питания 24VAC/DC 110-240VAC, четыре диаграммы работы, модульное исполнение шириной 22,5 мм. 140 Kb
Широкий диапазон питания ВЛ-60М1 Реле времени с широким диапазоном питания, четыре диаграммы работы времени, модульное исполнение.
Реле ВЛ-61, ВЛ-63, ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69
ВЛ-64…ВЛ-69 задержка включения, задержка выключения.
ВЛ-61 для отключения освещения на лестничных площадках
ВЛ-65, ВЛ-65 (С) Циклические, раздельная регулировка выдержки времени импульса и паузы.
Статические РСВ-01, РСВ-14 У статического реле времени в зависимости от модификации напряжения питания может быть как постоянным 24, 110, 220 вольт, так и переменным 24, 48, 60, 110, 127, 220 вольт. Выдержка от 0,05 … 90с (разные диапазоны), а отдельных модификаций выдержка и более, диапазон переключения ступенчатый. Выходные контакты как мгновенного срабатывания, так и с регулируемой выдержкой.
Пневматическое РВП-72 Реле времени с пневматическим замедлением обеспечивает выдержку от 0.4 до 180с, для отсчета выдержки имеется пневматический демпфер.
Циклическое, серия РВЦ РВЦ — реле времени циклическое начало работы с импульса или паузы
Трехцепное РВЦ-03 Реле времени циклическое трехцепное программируемое
Многопрограмное реле времени РВ-01 Реле времени многопрограммное РВ-01 с цифровой индикацией
Однокомандное реле времени РВО-15 Реле времени однокомандное РВО-15 имеет две диаграммы работы, переключаемый диапазон времени, две переключаемые группы, напряжение питания 24в/220в.
Отсчет времени после снятия напряжения питания Реле времени РВО-26 с отсчетом времени после снятия напряжения питания, имеет широкий диапазон питающего напряжения, переключаемые поддиапазоны выдержек и две диаграммы работы.
Многофункциональное реле времени РВО-П2-М Реле с широким напряжением питания, имеет 8 диаграмм работы, две переключающие группы, работает в диапазоне напряжения питания 24-240В как постоянного так и переменного тока, является аналогом реле типа D6DQ и других.
Трехцепное реле времени РВ3-П2-У-14 Реле времени трехмодульного исполнения РВ3, разработано для замены реле ВЛ-56. Имеет восемь поддиапазонов времени и две диаграммы работы — задержка включения, задержка отключения. Каждая цепь имеет свою настройку времени выдержки. Дополнительно имеется мгновенный контакт.
Серия реле времени РП-21 В РП-21-В реле времени, диаграммы работы задержка включения, задержка отключения, циклические.
Таймер реального времени ТРВ-02 Таймер реального времени ТРВ-02- перепрограммируемый таймер имеет два выходных исполнительных реле, по каждому каналу две уставки, совмещен с датчиком освещенности, что позволяет применять для программного включения рекламных щитов, наружного освещения и т.д.
Schneider реле времени RE 11 Реле времени серии RE11 производства Schneider. Подробное описание, технические характеристики, конструкция, диаграммы работы. Диапазоны 0,1…1 s, 1…10 s, 6…60 s, 1…10 min, 6…60 min, 1…10 h, 10…100 h
Модульный таймер TRF10 Реле времени TRF10 производства BMR, импульсное запоминающее, напряжение питания 12 В — 230 В (AC), 12 В (DC). 10 функций -диаграмм работы, 2 замыкающих контакта. Индикация: светодиоды зеленого и желтого цвета.
Таймер с поворотной механической шкалой Таймер ST2P-E, втычное реле времени, с поворотной механической шкалой, функции работы: задержка на включение/выключение. Диапазон выставки значений 0…60 с или 0…60 мин. Потребляемая мощность от сети 1ВА.
Таймер ARCOM-T44 Реле времени (таймер) ARCOM-T44 имеет два режима работы — однократный или циклический, втычное подсоединение. Диапазон выдержек от 0,01 сек до 999 часов, на передней панели расположен трехразрядный цифровой светодиодный индикатор.

Реле времени регулируемые «Регтайм» — 12В

Реле используются для включения на (РЕГТАЙМ1), через (РЕГТАЙМ2) или с задержкой выключения на (РЕГТАЙМ3) определенное время. РЕГТАЙМ5 представляет из себя генератор импульсов, длительность и частота которых регулируются двумя многооборотными подстроечными резисторами.
Изделия выполнены по схеме с таймером, управляющим силовым переключающим реле.
Реле работают по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания, и работают только при поданном напряжении.
Реле изготовлены с возможностью ручной регулировки времени работы. Регулировка осуществляется с помощью подстроечного резистора через отверстие в корпусе реле. Для контроля срабатывания предусмотрен светодиод под полупрозрачным корпусом изделия. Для удобства ручной регулировки разработаны реле двухвременных диапазонов: от 0 до 60, от 60 до 600.
Возможно изготовление реле с фиксированным временем работы или другим диапазоном регулировки по требованию заказчика (от 100 штук).

Посмотреть видео работы реле времени Регтайм1
Посмотреть видео работы реле времени Регтайм2
Посмотреть видео работы реле времени Регтайм3

Варианты комбинирования реле времени:
Посмотреть видео  Генератор импульсов на Регтайм1 и Регтайм3
Посмотреть видео  Генератор одиночных импульсов при включении/выключении на Регтайм2 и Регтайм3

Обозначение контактов для реле Регтайм с регулировкой времени

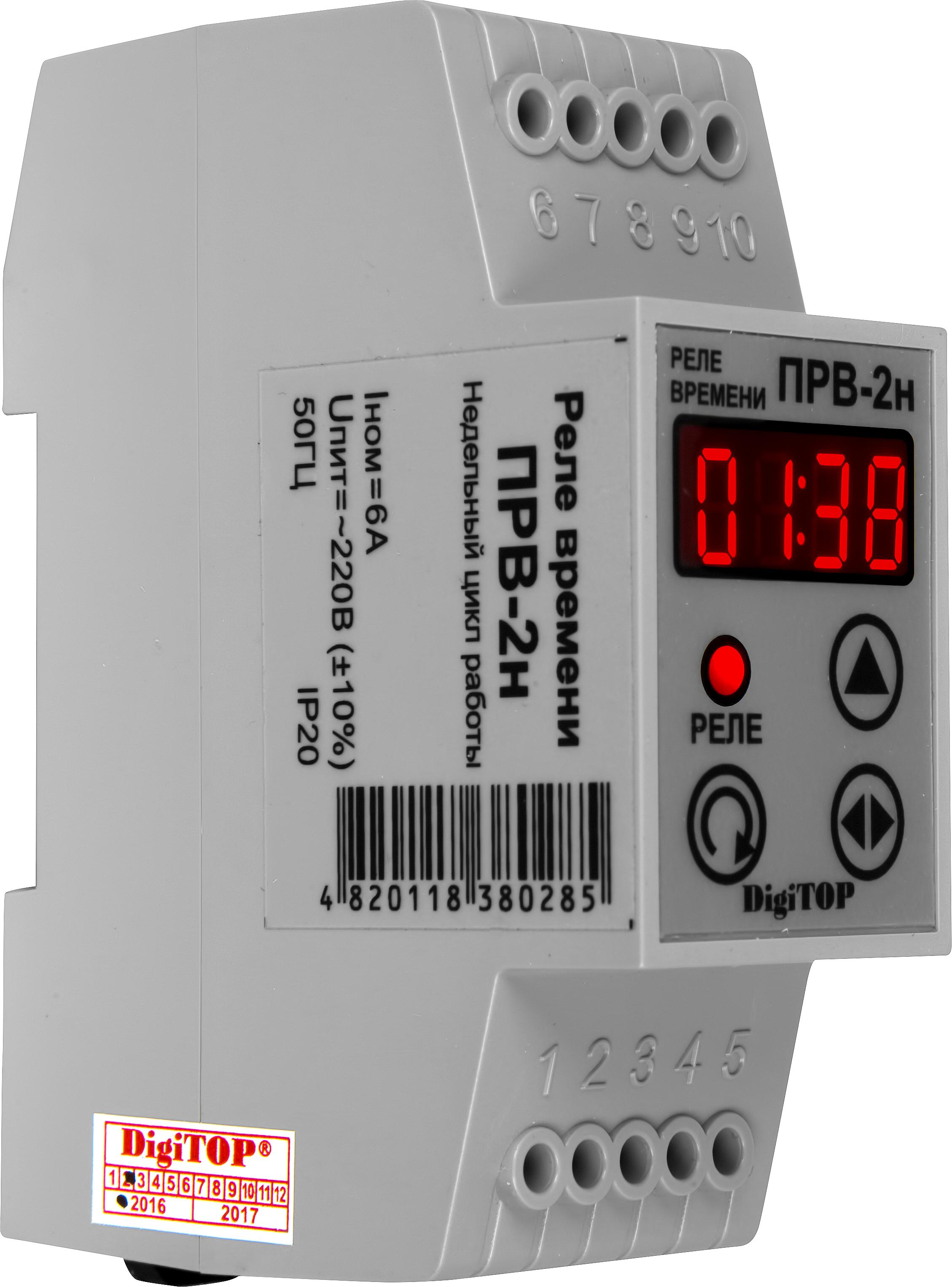

Реле времени и таймеры | Приборы контроля и Привод

Прибор для управления электрооборудованием по определенной временной последовательности. Простое реле времени с одной временной функцией и возможностью точной донастройки времени потенциометром (в рамках данного временного

Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 0,5…10 с (включенное состояние), 0,5…45 мин (выключенное состояние) Питание: ≅24…220 В Допустимая сила тока: 1 А Присоединение: DIN 43650A  Защита: IP65 Реле времени циклическое РВК234 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Включение/выключение…

… мощностью свыше 3 кВт, есть функция электронного переключения из режима запуска в режим постоянного использования 1 функция времени: задержка запуска двигателей звезда/треугольник. Выходной контакт: 2 переключающих 16 A. Подающееся напряжение ≅12…240 В или ~230 В. Реле задержки времени CRM-2T могут быть использованы для отсрочки запуска электродвигателей мощностью свыше 3 кВт. С помощью двух…

Прибор для управления электрооборудованием по определенной временной последовательности. Одна временная функция и возможность точной донастройки времени потенциометром (в рамках данного временного диапазона). Реле может работать на выбор в одном из шести временных диапазонов: (0,1…1, 1…10, 6…60 с; 1…10, 6…60…

Прибор для управления электрооборудованием по определенной временной последовательности Удобная и наглядная настройка функций и временных диапазонов проводится поворотными переключателями Универсальное напряжение питания: ≅12…240 В или ~230 В 10 функций Монтаж: на DIN-рейку, стандарт 1S Мультифункциональные реле времени CRM-93H предназначены для универсального использования при автоматизации, управлении и регулировании в домашнем применении…

Прибор для включения/выключения различного электротехнического оборудования по установленным выдержкам времени с заданной периодичностью Диапазон выдержки времени: 0,1 с…100 д Погрешность: ±5% Реле: ~16 А, 250 В 2 временные функции (начало цикла с импульса или с паузы) Монтаж: на DIN-рейку, стандарт 1S Циклическое. ..

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон выдержки времени: 0,1 с…10 д Погрешность: ±5% Реле: ~16 А, 250 В 10 временных функций Монтаж: на DIN-рейку, стандарт 1S Реле времени (таймер) ARK5-T9 предназначено для включения/выключения…

Прибор для управления электрооборудованием по определенной временной последовательности Абсолютно беззвучное переключение Универсальное напряжение питания ~12…240 В 1 статический бесконтактный… … временных диапазонов, универсальное питание, контакты 16 A или 3×8 A Монтаж: на DIN-рейку, стандарт 1S Многофункциональные реле времени CRM-9S предназначены для универсального использования при автоматизации, управлении и регулировании в домашнем применении…

Прибор для управления электрооборудованием по определенной временной последовательности Универсальное напряжение питания ≅12…240 В или ~230 В 4 временные функции, управляемые со специального входа 5 временных функций, управляемых напряжением питания 1 функция реле памяти (импульса) Монтаж: на DIN-рейку, стандарт 1S Мультифункциональное реле времени CRM-91H для универсального использования. ..

Прибор для выключения и включения управляемых электроприборов Реле времени – циклователь с независимо настраиваемым временем размыкания и замыкания выхода Настраиваемое время от 0,1 с до 100 дней;…

Прибор для циклического включения/отключения электротехнического оборудования через заданные промежутки времени Диапазон выдержки времени: 0,01 с…990 ч Погрешность: ±1 e. м. p. Режимы работы: циклический или однократный Реле: ~3 А, 250 В Монтаж:  настенный, на DIN-рейку (стандарт 3S) Реле времени (таймер) ARCOM-JS предназначено для циклического…

Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 0,5…10 с (включенное состояние), 0,5…45 мин (выключенное состояние) Питание: =24 В Нагрузочный ток: 1 А Присоединение: DIN 43650A  Защита: IP65 Только для катушек до 20 Вт Реле времени циклическое РВК234DC для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Внимание! Только. ..

Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 2 с (включенное состояние), 0,5…120 мин (выключенное состояние) Питание: ≅24…220 В Нагрузочный ток: 1 А Присоединение: DIN 43650B Защита: IP65 Реле времени циклическое РВК232 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Использование…

Прибор для включения/отключения электротехнического оборудования через заданный промежуток времени Диапазон выдержки времени: 0,01 с…990 ч Погрешность: ±1 e. м. p. Режимы работы: однократный  Реле: ~3 А, 250 В Монтаж: настенный, на DIN-рейку  (стандарт 3S) Реле времени (таймер) ARCOM-ST5P предназначено для включения/отключения…

… срабатывания при превышении силы тока: 5…63 А Пределы порога асимметрии (перекоса) фаз: 20…99% Погрешность: ±1% Количество фаз: 3 Реле: ~63 А, 400 В 6 трехразрядных светодиодных индикаторов Монтаж: на DIN-рейку, стандарт 5S Госреестр № 64439-16 Реле Omix. .. … превышение напряжения — понижение напряжения — асимметрия (перекос) фаз 5 В 3 В 5% Задержка включения реле 5…600 с Задержка времени срабатывания реле — при превышении уставки напряжения — при превышении напряжением значения 350 В — при падении напряжения…

Реле времени, таймером которого можно управлять с помощью внешнего потенциометра. Настраиваемое время от 0,1 с до 10 дней (10 диапазонов)…

Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 1 с…99 ч 59 мин 59 с  (включенное состояние), 1 с…99 ч 59 мин 59 с  (выключенное состояние) Питание: ≅7…36 В или ≅110…240 В Нагрузочный ток: 1 А Присоединение: DIN 43650A  Защита: IP65  Светодиодный дисплей Реле времени циклическое РВК237 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Использование…

Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 0,1. ..99 с Пауза между включениями: 0,5…99 мин Питание: ≅110…240 В или ≅7…36 В Нагрузочный ток: 1,5 А Присоединение: DIN 43650A  Защита: IP65 Реле времени циклическое РВК790 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Включение/выключение…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон выдержки времени: 0,1 с…10 д Погрешность: ±5% Реле: ~16 А, 250 В Задержка на включение Монтаж: на DIN-рейку, стандарт  1S Реле времени (таймер) ARK5-T1 предназначено для…

Прибор для включения/выключения электротехнического оборудования через заданный промежуток времени в течение суток с возможностью календарной коррекции по времени восхода/захода солнца До 8 циклов программ включения/выключения … … работы программы: 1 мин Задание широты для календарной коррекции по времени восхода/захода солнца Режимы работы: суточный Реле: ~16 А, 250 В Монтаж: на DIN-рейку, стандарт 2S Суточный программируемый таймер ARCOM-AHC15T предназначен для автоматического. ..

… включения и выключения освещения из любого количества различных мест при помощи параллельно соединенных кнопочных выключателей Реле памяти запоминает состояние контактов при отключении питания и восстанавливает его при возобновлении подачи питания Возможность… … выключения реле 1…12 мин Реле: ~10 А, 250 В Монтаж: в стандартную монтажную коробку Возможность непрерывного режима работы без временной задержки выключения реле Реле памяти (импульсное, бистабильное, триггер) ARCOM-MR-02 предназначено для решения различных…

Прибор для включения/выключения исполнительных механизмов в соответствии с заданной программой в режиме реального времени Количество шагов программы: 163 Минимальный интервал времени работы программы: 1 с Режимы работы: суточный и недельный Управляющие выходные устройства: реле, оптосимистор, оптотранзистор, твердотельное реле Поддержание хода часов при пропадании питания Монтаж: в щит, на стену. ..

Прибор для включения/выключения исполнительных механизмов в соответствии с заданной программой в режиме реального времени Количество шагов программы: до 8 Минимальный интервал времени работы программы: 1 мин Погрешность времени: ±2 с в сутки при 25 ± 1°С Режимы работы: суточный и недельный Реле: 1 реле ~20 А, 250 В или 2 реле ~8 А, 250 В Резерв хода: 150 ч Монтаж: на DIN-рейку, стандарт 3S  Суточный/недельный…

… току: 40…90% от верхней уставки Верхний порог срабатывания по напряжению: 265 В Работа с однофазными и трехфазными насосами Реле: ~8 А, 250 В Защита: IP20 Монтаж: на DIN-рейку, стандарт 1S Реле Omix-PD-715/5 предназначено для контроля и мониторинга… … 600 А) Настраиваемый порог срабатывания реле по току Фиксированный порог срабатывания реле по перенапряжению 265 В Настройка времени автоматического повторного включения реле Аналоговая установка параметров Светодиодные индикаторы питания и аварийного. ..

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0…30 ч  Погрешность: ±1% от полной шкалы Отсчет времени: прямой Режимы работы: однократный 2 независимых логических управляющих выходных устройства: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Поворотная механическая шкала Колодка  PF083A в комплекте Монтаж:…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 2 функции Напряжение питания: ≅12…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZI10 12-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…3. .. … контакты: 2 перекидных контакта, ~8 А, 250 В 5 функций Напряжение питания: ≅24…240 В Монтаж: в щит Сертификат ГОСТ Реле времени многофункциональное K3ZA20 24-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 4 функции Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZMQ10 24-240VAC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой. .. … Режимы работы: однократный и циклический  2 входа для пуска/останова От 1 до 3 логических управляющих выходных устройств: реле, оптосимистор, оптотранзистор, твердотельное реле Дисплей: 4-разрядный светодиодный  Задержка на включение или на отключение…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой и обратный Режимы работы: однократный и циклический  2 входа для пуска/останова 1 логическое управляющее выходное устройство: реле, оптосимистор, оптотранзистор, или твердотельное реле Дисплей: 4-разрядный светодиодный  Задержка на включение или на отключение…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 7 функций Напряжение питания: ≅12. ..240 В Монтаж: на DIN-рейку, стандарт 1S Сертификат ГОСТ Реле времени многофункциональное E1ZM10 12-240VAC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 7 функций Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZM10 24-240VAC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой и обратный Режимы работы: однократный и циклический  2 входа для пуска/останова От 1 до 3 логических управляющих выходных устройств: реле, оптосимистор, оптотранзистор, твердотельное реле Дисплей: 4-разрядный светодиодный  Задержка на включение или на отключение. ..

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой и обратный Режимы работы: однократный и циклический  2 входа для пуска/останова От 1 до 3 логических управляющих выходных устройств: реле, оптосимистор, оптотранзистор, твердотельное реле Дисплей: 4-разрядный светодиодный  Задержка на включение или на отключение…

Прибор для включения/отключения электротехнического оборудования через заданный промежуток времени Диапазон выдержки времени: 1…60 c Погрешность: ±1 e. м. p. Режимы работы: однократный  4 реле: ~5 А, 250 В Колодка PYF14A-E в комплекте Монтаж: настенный, на DIN-рейку  (стандарт 2S) Реле времени (таймер) ARCOM-h4Y…

Прибор для измерение скорости вращения и ее направления, измерение интервалов времени, времени наработки и числа совершенных оборотов Диапазон измерения скорости вращения: 0,2. ..99 990 об/мин Диапазон измерения… …..99 990 ч Диапазон счетчика импульсов: 0…99 990 Максимальная частота счета: 10 кГц Вход: NPN, PNP, сухой контакт Выход: реле Дисплей: 4-разрядный светодиодный Индикация направления вращения Датчик Холла (удлинение 1 м) Монтаж: настенный Универсальный…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидных контакта, ~8 А, 250 В 7 функций Напряжение питания: ≅12…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZI20 12-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,01 с…99,99 ч Погрешность: ±1 e. м. p. Отсчет времени: прямой Режимы работы: однократный Выход: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Индикатор: 4-разрядный светодиодный  Модель прибора ARCOM-Dh58S-1Z. ..

Реле времени, таймером которого можно управлять с помощью внешнего потенциометра Асимметрический циклователь Настраиваемое время: от…

Прибор для циклического включения/отключения электротехнического оборудования через заданный промежуток времени Диапазон задаваемых выдержек времени: 0,01 с…990 ч Погрешность: ±1 e. м. p. Отсчет времени: прямой Режимы работы: однократный или циклический Выход: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Индикатор: 2×2-разрядный светодиодный  Модель прибора ARCOM-Dh58S-S-1Z…

Прибор для создания независимой задержки включения Диапазоны выдержек времени: 0,05 с…100 ч (7 диапазонов) Выходные контакты: 1 перекидной контакт, ~8 А, 250 В 1 функция Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени однофункциональное E1Z1E10 24-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной. ..

Прибор для измерение скорости вращения и ее направления, измерение интервалов времени, времени наработки и числа совершенных оборотов Диапазон измерения скорости вращения: 0,2…99 990 об/мин Диапазон измерения… … Диапазон счетчика импульсов: 0…99 990 Максимальная частота счета : 10 кГц Вход: NPN, PNP, сухой контакт, TTL (опция) Выход: реле, драйвер оптосимистора (опция на заказ), оптотранзистор (опция на заказ), выход для управления твердотельным реле (опция…

Прибор для создания независимой задержки выключения с контактом управления Диапазоны выдержек времени: 0,05 с…100 ч (7 диапазонов) Выходные контакты: 1 перекидной контакт, ~8 А, 250 В 1 функция Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени однофункциональное E1Z1R10 24-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

… для включения или выключения электрооборудования на определенное время после подачи/исчезновения напряжения Два независимых временных диапазона: 0,01 c…100 ч 16 функций, возможность выбора функции 2-реле 30 ячеек памяти для часто используемых временных диапазонов Управление и настройка при помощи 3 кнопок Индикация: 4-позиционный. ..

… работы аварийного освещения, аварийной вентиляции, для обеспечения электрического управления дверями лифтов, эскалаторами) Две временные функции, настраиваемые поворотным потенциометром Универсальное напряжение питания ≅12…240 В Выходной контакт: 2 переключающих… … освещения, аварийной вентиляции, для обеспечения электрического управления дверями лифтов, эскалаторами)  Особенности:  «True OFF» реле – таймер реле работает и без питания, после истечения настроенного срока Две временные функции, настраиваемые поворотным…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,01 с…999 ч Погрешность: 0,01% ± 0,01 с Отсчет времени: прямой и обратный Режимы работы: однократный и циклический 2 независимых логических управляющих выходных устройства: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Дисплей: 3-разрядный светодиодный  Монтаж: в щит, настенный, на. ..

Прибор для отсчета интервалов времени, автоматического включения/выключения электротехнического оборудования через заданный промежуток времени в течение недели… … памяти благодаря элементу питания (CR2050) Выходной контакт: 1 НО ~16 А, 250 В Монтаж: на стену Недельное программируемое реле времени ARCOM-WT17 предназначено для отсчета интервалов времени, автоматического включения/выключения электротехнического…

Прибор для отсчета интервалов времени, автоматического включения/выключения электротехнического оборудования через заданный промежуток времени в течение недели… … благодаря элементу питания (CR2032) Выходной контакт: 1 переключающий ~30 А, 250 В Монтаж: на стену Недельное программируемое реле времени ARCOM-WT16 предназначено для отсчета интервалов времени, автоматического включения/выключения электротехнического…

Прибор для создания одновременно задержки включения и задержки выключения с контактом управления Диапазоны выдержек времени: 0,05 с…100 ч (7 диапазонов) Выходные контакты: 1 перекидной контакт, ~8 А, 250 В 1 функция Напряжение питания: ≅24. ..240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени однофункциональное E1Z1ER10 24-240V AC/DC обеспечивает одновременно и задержку включения и задержку выключения с…

Прибор для отсчета интервалов времени, автоматического включения/выключения электротехнического оборудования через заданный промежуток времени в течение недели… … аккумулятору Выходной контакт: 1 переключающий ~16 А, 250 В Монтаж: на DIN-рейку, стандарт 2S Недельное программируемое реле времени ARCOM-WT52 предназначено для отсчета интервалов времени, автоматического включения/выключения электротехнического…

АВВ Реле отключения (независимый расцепитель) SOR T4-T5-T6 220..240 Vac

Катушка для включенияНет
Катушка для отлюченияДа
Номин. напряжение питания цепи управления Us AC 50 Гц, В220. ..240
Номин. напряжение питания цепи управления Us постоян. тока DC, В220…250
Номин. напряжение питания цепи управления Us AC 60 Гц, В220…240
Тип напряжения управленияAC/DC (перемен./постоян.)

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту [email protected] ru. Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

Реле времени с задержкой выключения при пропадании напряжения CRM-82TO, 0,1секунды-10 минут, 12-240В AC/DC, 2ПК, 8А, ELKO EP, CRM-82TO/UNI

Артикул:

CRM-82TO/UNI

Производитель:

EAN код:

8595188137614

Страна производства:

Чешская республика

Технические характеристики товара:

Реле времени с задержкой выключения при пропадании напряжения CRM-82TO, 0,1секунды-10 минут, 12-240В AC/DC, 2ПК, 8А

По типу управления:

Способ установки:

Напряжение катушки управления:

Количество исполнительных контактов/ выходов:

Единицы измерения:

шт

Дополнительная информация о «CRM-82TO/UNI»

По типу механизма:

Электромеханическое

Счетное устройство:

таймер

Диапазон выдержки:

0. 1 с — 10 мин

Минимальное время выдержки:

0.1 секунда

Максимальное время выдержки:

10 минут

Управляющий вход:

нет

1. Задержка включения без управляющего сигнала. Отчет времени происходит после подачи напряжения питания.:

да

2. Две независимых задержки включения без управляющего сигнала для плавной коммутации больших мощностей. Отчет времени происходи:

нет

3. Задержка включения с управляющим сигналом. Отчет времени происходит после размыкания управляющего контакта.:

нет

4. Задержка включения с управляющим сигналом. Отчет времени происходит с момента формирования управляющего сигнала.:

нет

5. Задержка выключения без управляющего сигнала. Отчет времени происходит после подачи напряжения питания.:

нет

6. Задержка выключения без управляющего сигнала. Отчет времени происходит после пропадания напряжения питания.:

да

7. Задержка выключения с управляющим сигналом. Отчет времени происходит после размыкания управляющего контакта.:

нет

8. Задержка выключения с управляющим сигналом. Отчет времени происходит с момента формирования управляющего сигнала.:

нет

9. Задержка выключения с управляющим сигналом. Отчет времени происходит после размыкания управляющего контакта.:

нет

10. Задержка выключения с управляющим сигналом. Отчет времени происходит с момента формирования управляющего сигнала. :

нет

12. Функция симметричной цикличности с началом импульса без управляющего сигнала.:

нет

13. Функция симметричной цикличности с началом паузы без управляющего сигнала.:

нет

14. Функция симметричной цикличности с началом импульса с управляющим сигналом.:

нет

15. Функция асимметричной цикличности с началом импульса без управляющего сигнала.:

нет

16. Функция асимметричной цикличности с началом паузы без управляющего сигнала.:

нет

17. Функция генератора импульсов с управляющим сигналом.:

нет

20. Функция переключения «звезда-треугольник»:

нет

Популярные товары раздела «Реле времени»

Артикул:

CRM-91H/UNI

Производитель:

ELKO EP

3150 руб/шт

Производитель:

ELKO EP

Цена по запросу

Артикул:

CRM-2H/230V

Производитель:

ELKO EP

3346 руб/шт

Артикул:

CRM-91H/230V

Производитель:

ELKO EP

2854 руб/шт

Счётчик электроэнергии однофазный многотарифныйBOLID-Топаз-104-5(60) с реле отключения нагрузки

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Класс точности по активной энергии, ГОСТ 31819. 21-2012 1
Номинальное напряжение, В 230
Базовый Iб (максимальный Iм) ток, А 5(60)
Стартовый ток (порог чувствительности), мА, не более 0,004 Iб
Номинальная частота, Гц 50
Постоянная счетчика, имп/ кВт·ч 1600
Активная мощность, не более, Вт 0,6
Полная мощность, не более, ВА по цепи напряжения 7
по цепи тока 0,05
Предел допускаемой основной погрешности таймера при 23°С, с/сутки ±0,5
Предел допускаемой дополнительной температурной погрешности таймера, с/°С сутки ±0,1
Количество тарифов До 4
Количество тарифных зон в сутки До 8
Различная тарификация для рабочих/выходных/праздничных дней есть
Устройство отображения ЖКИ
Цена одного разряда при отображении энергии, кВт·ч младшего 10-1
старшего105
Скорость передачи данных интерфейсов, бод RS-485 600, 1200, 2400, 4800, 9600
оптический (ИК) порт600, 1200, 2400, 4800, 9600
Срок хранения информации при отключении питания, лет, не менее 20
Срок службы литиевой батареи, лет, не менее 16
Средний срок службы, лет 30
Средняя наработка на отказ, ч 280 000
Диапазон рабочих температур, °С от -40 до +70
Диапазон температур кратковременного хранения и транспортировки, °С от -50 до +70
Масса, не более, кг BOLID-ТОПАЗ 103 0,7
BOLID-ТОПАЗ 1041,5

Главное реле отключения 86 — A B C по электротехнике

Определение:

Главное реле отключения — это умножение контактов или вспомогательное реле, которое работает по команде от нескольких реле защиты и подает одиночную команду на катушку отключения выключателя.

Его код INSC — 86.

Обратите внимание, что реле 86 не распознает неисправности, как другие реле защиты.

Значение:

  1. Если мы подключим все реле защиты фидера / трансформатора к цепи отключения выключателя,
  2. Высокая надежность
  3. Высокий рейтинг контактов

не может распознавать неисправности.

Они отключают выключатель, а также обеспечивают изоляцию замыкающей цепи до тех пор, пока неисправность не устранена, пока она работает.

, катушки которого работают от 220 В постоянного тока и имеют несколько нормально разомкнутых и нормально замкнутых контактов для передачи команды отключения на катушки отключения автоматического выключателя, обеспечивая блокировку выключателя CB , контакты для передачи событий в диспетчерскую или SCADA .

Для повторного включения выключателя необходимо вручную сбросить главное реле отключения.

В дополнение к вышесказанному, катушки отключения устанавливаются в коробке механизма выключателя, и подключение больших номеров невозможно. проводов непосредственно от реле к катушкам отключения выключателя. Кроме того, прямое соединение проводов может привести к множеству проблем на этапе эксплуатации, вероятность замыкания на землю постоянного тока во вспомогательной системе увеличится, при использовании этого метода. Кроме того, нет. Количество жил кабеля, которое должно быть проложено от защитных панелей к распределительной коробке выключателя, уменьшается за счет использования главного реле отключения, и отслеживание проводов становится простым во время эксплуатации и технического обслуживания ступени .

Чтобы избежать зацепления катушки отключения выключателя, мы всегда используем главное реле отключения, которое сначала срабатывает при вышеупомянутых неисправностях, а затем, используя его контакт, мы отключим выключатель. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

В дополнение к этому он также блокирует замыкающую цепь выключателя, так что если кто-либо из персонала или внешняя цепь управления попытаются замкнуть выключатель, выключатель не закроется, пока неисправность не будет устранена и реле не будет сброшено.

Прямое расширение отключающего постоянного тока на катушку отключения автоматического выключателя решит только половину проблем, потому что после постоянной неисправности есть много вещей, которые необходимо проверить и которые могут быть выполнены путем блокировки автоматического выключателя таким образом, что выключатель должен не закрывать до включения блокировок вручную оператором.

Что такое реле блокировки?

Реле блокировки — это электромеханическое реле, которое замыкает свой выходной контакт. Как следует из названия, это реле после срабатывания блокирует цепь. Блокировка означает, что цепь не может быть нормализована до тех пор, пока это реле не будет сброшено. Эти реле имеют два типа катушек: рабочую катушку и катушку возврата. Катушка управления при подаче напряжения приводит в действие реле. Катушка сброса находится под напряжением для сброса. Это реле не является самовосстанавливающимся, оно требует ручного сброса для нормализации цепи защиты и отключения.

Выходные контакты реле блокировки подключены к цепи катушки отключения выключателя. Следовательно, всякий раз, когда реле активируется, выдается команда отключения на выключатель. Это реле также известно как главное реле отключения, и его код ANSI — 86. Он снабжен флажком. Реле помечается при срабатывании.

Принцип реле блокировки:

Мы знаем, что реле — это защитное устройство, которое определяет ненормальное состояние или неисправность в системе и выдает команду отключения на автоматический выключатель, чтобы изолировать неисправную часть от системы.Решение о неисправности в системе принимается реле на основании его настройки. Если системный параметр превышает установленное значение, реле принимает это как ненормальное / неисправное состояние.

Предположим, что уставка тока для реле максимального тока мгновенного действия составляет 200% от номинального значения. Если реле обнаруживает, что ток в цепи превышает это значение, оно объявляет это как неисправное состояние и меняет свой выходной контакт RL с NO на NC. Таким образом, питание 220 В постоянного тока на рабочую катушку OC главного реле отключения будет увеличено и, следовательно, оно будет запитано.На рисунке ниже показана простая схема, показывающая принцип работы главного реле отключения.

При включении реле блокировки его выходные контакты изменяют свое состояние. Если в цепи отключения используются нормально разомкнутые (NO) контакты этого реле, то этот контакт станет нормально замкнутым, и, следовательно, питание 220 В постоянного тока в цепи отключения будет увеличено. Это, в свою очередь, отключит автоматический выключатель.

Для сброса реле предусмотрена кнопка PB. Нажатие кнопки PB подает 220 В постоянного тока на катушку сброса RC и, таким образом, реле сбрасывается.

Любое реле защиты может быть заблокировано своим выходным контактом для обеспечения функции блокировки. Но также можно использовать одиночное реле блокировки (86). В этой схеме выходные контакты различных реле защиты параллельно подключены к рабочей катушке OC главного реле отключения. Таким образом, если сработает одно из реле защиты, сработает главное реле отключения и будет помечено. Затем оператору необходимо определить неисправность, устранить ее, а затем сбросить реле блокировки, чтобы нормализовать работу системы, включив автоматический выключатель

.

Что такое реле блокировки / главное реле отключения?

Что такое реле блокировки?

Реле блокировки — это электромеханическое реле, которое замыкает свой выходной контакт.Как следует из названия, это реле после срабатывания блокирует цепь. Блокировка означает, что цепь не может быть нормализована до тех пор, пока это реле не будет сброшено. Эти реле имеют два типа катушек: рабочую катушку и катушку возврата. Катушка управления при подаче напряжения приводит в действие реле. Катушка сброса находится под напряжением для сброса. Это реле не является самовосстанавливающимся, оно требует ручного сброса для нормализации цепи защиты и отключения.

Выходные контакты реле блокировки подключены к цепи катушки отключения выключателя.Следовательно, всякий раз, когда реле активируется, выдается команда отключения на выключатель. Это реле также известно как главное реле отключения, и его код ANSI — 86. Он снабжен флажком. Реле помечается при срабатывании.

Принцип реле блокировки:

Мы знаем, что реле — это защитное устройство, которое определяет ненормальное состояние или неисправность в системе и выдает команду отключения на автоматический выключатель, чтобы изолировать неисправную часть от системы. Решение о неисправности в системе принимается реле на основании его настройки.Если системный параметр превышает установленное значение, реле принимает это как ненормальное / неисправное состояние.

Предположим, что уставка тока для реле максимального тока мгновенного действия составляет 200% от номинального значения. Если реле определяет, что ток в цепи больше, чем это значение, оно объявляет это как неисправное состояние и меняет свой выходной контакт RL с NO на NC. Таким образом, питание 220 В постоянного тока на рабочую катушку OC главного реле отключения будет увеличено и, следовательно, оно будет запитано.На рисунке ниже показана простая схема, показывающая принцип работы главного реле отключения.

При включении реле блокировки его выходные контакты изменяют свое состояние. Если в цепи отключения используются нормально разомкнутые (NO) контакты этого реле, то этот контакт станет нормально замкнутым, и, следовательно, питание 220 В постоянного тока в цепи отключения будет увеличено. Это, в свою очередь, отключит автоматический выключатель.

Для сброса реле предусмотрена кнопка PB. Нажатие кнопки PB подает 220 В постоянного тока на катушку сброса RC и, таким образом, реле сбрасывается.

Любое реле защиты может быть заблокировано своим выходным контактом для обеспечения функции блокировки. Но также можно использовать одиночное реле блокировки (86). В этой схеме выходные контакты различных реле защиты параллельно подключены к рабочей катушке OC главного реле отключения. Таким образом, если сработает одно из реле защиты, сработает главное реле отключения и будет помечено. Затем оператору необходимо определить неисправность, устранить ее, а затем сбросить реле блокировки, чтобы нормализовать работу системы, включив автоматический выключатель

. Силовой выключатель

— Схема работы и управления

Понимание схемы выключателя важно, если вы планируете проектировать подстанцию.Довольно часто бывает сложно разобраться во всей схеме с первого взгляда. Поэтому рисунок ниже, изображающий схему выключателя, будет использован для упрощения и объяснения различных элементов конструкции выключателя и управления им.

Рисунок 1: Цепь включения и отключения выключателя

Формы контакта

Прежде чем объяснять, что делает каждое устройство в схеме, необходимо понять различные формы вспомогательного контакта. Каждый выключатель оснащен вспомогательным выключателем.Он механически связан с механизмом включения выключателя. Внутри корпуса вспомогательного переключателя вы можете иметь либо форму « a » (также известную как 52a по ANSI), либо форму « b » (также известную как 52b).

Рисунок 2: Группа контактов вспомогательного переключателя, механически привязанная к рабочему стержню масляного выключателя.

Контакт формы « a » представляет собой нормально открытый (НР) контакт. Таким образом, когда выключатель разомкнут, его контакты 52a разомкнуты. Когда выключатель замкнут, контакты 52a замкнуты.Контакт 52a отслеживает состояние выключателя .

Контакт формы « b » представляет собой нормально замкнутый (Н.З.) контакт. Он действует как прямо противоположно тому, что делает «а» . Когда прерыватель разомкнут, контакты 52b замкнуты. Когда прерыватель замкнут, контакты 52b разомкнуты.

С контактом 52a в цепи отключения (как показано на схеме выше), как только выключатель размыкается, этот контакт размыкается. Теперь независимо от того, что делают реле, катушка отключения изолирована.С другой стороны, при разомкнутом выключателе контакт 52b в замкнутой цепи замкнут, позволяя при желании замкнуть.

Помимо контактов вспомогательного выключателя выключателя, в схеме выключателя вы увидите такие реле, как реле защиты от помпы 52Y, реле низкого уровня газа 63X, реле пониженного напряжения 27 и т. Д. Контакты «a» и «b» каждого из этих реле заблокированы с другими реле или переключателями, так что они либо разрешают, либо не разрешают работу выключателя.

Схема отключения автоматического выключателя

Рисунок 3: Схема управления отключением

Для цепи отключения необходимо подключить контакт «a» реле отключения параллельно. См. Рисунок 2 . Поэтому, когда замыкается одно реле или переключающий контакт, замыкая цепь, срабатывает выключатель. Единственным исключением из параллельного подключения контактов является контакт вспомогательного реле низкого уровня газа (63X на рисунке). Этот подключен последовательно. Почему?

В современных силовых выключателях для гашения дуги используется гексафторид серы (SF6). Без достаточного количества газа, то есть с уменьшенной отключающей способностью, внутри резервуара может произойти вспышка. Для предотвращения пробоев из-за низкого уровня газа выключатели оснащены реле ANSI ’63’.Срабатывание выключателя отключается контактом этого реле.

Большинство современных автоматических выключателей имеют две катушки отключения. При подаче питания на выключатель срабатывает любой из них. Поскольку в систему защиты и управления энергосистемой встроено достаточное резервирование, нередко можно увидеть все первичные реле в катушке отключения отключения системы 1 и катушке отключения резервного отключения 2.

На этом этапе, Надеюсь, читатель уловил стратегию последовательно-параллельного размещения контактов реле.

Давайте посмотрим на другие реле и переключатели из цепи отключения нашего выключателя. Катушка отключения реле пониженного напряжения 27B подключена к тому же источнику постоянного тока, что и цепь отключения. Когда это питание прерывается, катушка реле 27B обесточивается, приводя в действие ее контакты. В нашем выключателе мы не блокируем отключение из-за этого ненормального состояния. В отрасли принято сигнализировать только локально и пересылать сигнал тревоги удаленному оператору через SCADA. Выключатель также оснащен переключателем 43, который переключает между местным и дистанционным отключением.Местное расположение позволяет людям, находящимся у распределительной коробки выключателя, отключать выключатель, замыкая выключатель управления (CS). Переключение в дистанционное положение позволяет реле в диспетчерской отключать выключатель.

Целевые устройства

Целевые лампы используются в цепях для передачи определенных условий. Когда выключатель замкнут и находится под напряжением, загорается красная лампа, указывая на то, что выключатель находится под напряжением. При размыкании выключателя загорается зеленая лампа — цепь в комплекте с контактом 52b переключается с размыкания на замыкание.

Теперь вы можете заметить, что красная контрольная лампа подключена таким образом, что по существу замыкает реле отключения и срабатывает автоматический выключатель. Неудивительно, что это не так. Лампы-мишени имеют достаточное сопротивление (~ 200 Ом для цепи 125 В постоянного тока), ограничивая ток, который может питать катушку.

Схема включения автоматического выключателя

Рисунок 4: Схема управления включением

Для этой схемы вы должны соединить контакт реле управления выключателем последовательно с цепочкой из 86 контактов реле блокировки, прежде чем вы нажмете анти- реле насоса в замкнутой цепи. Почему? Что ж, вы бы хотели замкнуть выключатель в неисправной цепи? См. рисунок 3 . В этом примере у вас есть контакты «b» 86T (трансформатор LOR) и 86B (шина LOR), соединенные последовательно с контактом «a» реле управления выключателем SEL351S. Следовательно, когда происходит отказ трансформатора или шины, соответствующий ему LOR блокирует замыкание цепи SEL351S.

Современные реле управления выключателем запрограммированы на проверку синхронизма. То есть, прежде чем выключатель будет включен, реле проверяет фазовый угол источника и напряжение на стороне нагрузки любой одной фазы. Если углы не синхронизированы, логика реле не позволит сработать замыкающему управляющему контакту.

Замыкающая цепь также имеет контакты от выключателя двигателя (MS). Двигатель используется для взвода пружины, которая замыкается-срабатывает. Контакты выключателя двигателя не позволяют выключателю замкнуться, пока он не завершит свою работу.

Хорошо! Хватит теории. Хотите реальную реализацию дизайна? Тогда ознакомьтесь с электронной книгой ниже. Используется популярная в отрасли схема выключателя Siemens SPS2 на 138 кВ. Онлайновая ретрансляция для двух разных подстанций, созданная с нуля, чтобы объяснить, что отключает, закрывает и блокирует закрытие.Спасибо за поддержку этого блога.

Схема управления автоматическим выключателем Алин Мохаммед

Реле защиты от накачки

Для предотвращения случайного многократного включения выключатели оснащены реле защиты от накачки (обозначение 52Y ANSI). Предположим сценарий, в котором неисправность сохраняется на линии, и человек пытается замкнуть выключатель на ней. Хотя человек нажимает кнопку включения на секунду или две, для выключателя, который работает циклически, эта продолжительность составляет вечность. При нажатой кнопке включения выключатель несколько раз пытается размыкаться и замыкаться.Поскольку двигатель выключателя не рассчитан на продолжительную работу, это может привести к серьезным повреждениям.

В заключение, имейте в виду, что не все реле в здании управления могут обрабатывать мгновенный пусковой ток от катушки отключения выключателя. Например, управляющие реле SCADA. Промежуточные реле, подобные тем, которые производит Potter-Brumfield, обычно устанавливаются в качестве посредников. Таким образом, в нашем случае реле SCADA отключает промежуточное реле, и это реле активирует катушку отключения выключателя.

Большинство современных микропроцессорных реле, особенно производства Schweitzer, могут выдерживать пусковые токи до 30 А и, таким образом, могут быть подключены напрямую к катушкам выключателя.

Сводка

  • Схема выключателя представляет собой сеть блокированных реле и переключателей.
  • Работа выключателя контролируется реле и переключателями.
  • Контакты отключения подключены параллельно.
  • Замыкающие контакты подключены последовательно, т.е. контакт реле управления выключателем «a», за которым следует серия контактов LOR «b».

Поддержите этот блог, поделившись статьей

Реле перегрузки | Что такое защита от перегрузки?

Введение в двигатели

Электродвигатели являются неотъемлемой частью промышленного оборудования, игрушек, транспортных средств и электронных устройств. Они предназначены для преобразования электрической энергии в механическую. Эти устройства могут питаться от источников переменного или постоянного тока. Воздуходувки, вентиляторы, компрессоры, краны, экструдеры и дробилки — это несколько важных устройств, оснащенных электродвигателями.

Что такое асинхронный двигатель?

Асинхронный двигатель, также называемый синхронным двигателем, является одним из основных типов электродвигателей переменного тока, используемых в коммерческих и промышленных условиях. Эти двигатели оснащены обмотками Armortisseur и работают по принципу электромагнитной индукции. Электромагнитное поле в роторе создается вращающимся полем статора. Короче говоря, мощность передается на обмотку ротора от статора через индукцию. Существует два основных типа асинхронных двигателей
— однофазные асинхронные двигатели и трехфазные асинхронные двигатели.

Введение в трехфазные асинхронные двигатели

Это один из наиболее широко используемых типов электродвигателей; и является неотъемлемой частью почти 80% промышленных приложений. Его популярность обусловлена ​​прочной конструкцией, отличными рабочими характеристиками, регулировкой скорости и отсутствием коммутатора. Как и любой обычный асинхронный двигатель, этот двигатель также состоит из статора и ротора.

  • Статор: Это неподвижный элемент асинхронного двигателя.Статор представляет собой небольшую цилиндрическую раму, на которой находится цилиндрический сердечник ротора. Он имеет различные штамповки с прорезями для размещения трехфазных обмоток. Обмотки статора разделены на 120 градусов.
  • Ротор: Это вращающаяся часть двигателя. Ротор имеет многослойные цилиндрические пазы с медными или алюминиевыми проводниками, соединенными концами. Это вал двигателя.

Ротор трехфазного асинхронного двигателя классифицируется как ротор с фазной обмоткой или ротор с контактным кольцом и ротор с короткозамкнутым ротором.Среди этих двух ротор с короткозамкнутым ротором является одним из самых распространенных.

Асинхронные двигатели с короткозамкнутым ротором

Асинхронные двигатели с короткозамкнутым ротором известны как асинхронные двигатели с короткозамкнутым ротором. Они получили свое название, потому что ротор напоминает вращающуюся цилиндрическую «клетку», которую вы можете найти в клетке для домашней белки или хомяка. Эти двигатели доступны в размерах от долей лошадиных сил (л.с.) менее одного киловатта до 10 000 л. с. (десятки мегаватт).Такие факторы, как простота, прочная конструкция и постоянная скорость при различных размерах нагрузки, способствовали их популярности. Как и другие асинхронные двигатели, двигатель с короткозамкнутым ротором состоит из:

  • Ротор: Это деталь цилиндрической формы, установленная на валу. Он содержит продольно организованные токопроводящие шины. Стержни изготовлены из меди или алюминия и вставлены в канавки, которые соединяются на концах, образуя структуру, подобную клетке. Ротор имеет многослойный сердечник, который помогает избежать потерь мощности из-за гистерезиса и вихревых токов.Провода ротора перекошены, что позволяет избежать зазубрин при запуске оборудования. Кроме того, этот перекос обеспечивает улучшенный коэффициент трансформации между ротором и статором.
  • Статор: Состоит из трехфазной обмотки вдоль сердечника. Статор помещен в металлический корпус. Обмотки в статоре организованы так, что они расположены на расстоянии 120 градусов друг от друга в пространстве, и установлены на многослойном железном сердечнике. Этот железный сердечник обеспечивает путь сопротивления для потока, создаваемого токами переменного тока.

Что такое защита от перегрузки?

Когда двигатель потребляет избыточный ток, это называется перегрузкой. Это может вызвать перегрев двигателя и повреждение обмоток двигателя. В связи с этим важно защитить двигатель, параллельную цепь двигателя и компоненты параллельной цепи двигателя от условий перегрузки. Реле перегрузки защищают двигатель, параллельную цепь двигателя и компоненты параллельной цепи двигателя от чрезмерного нагрева в условиях перегрузки.Реле перегрузки являются частью пускателя двигателя (блок контактора плюс реле перегрузки). Они защищают двигатель, контролируя ток, протекающий в цепи. Если ток поднимается выше определенного предела в течение определенного периода времени
, то реле перегрузки срабатывает, приводя в действие вспомогательный контакт, который прерывает цепь управления двигателем, обесточивая контактор. Это приводит к отключению питания двигателя. Без питания двигатель и его компоненты цепи не перегреваются и не выходят из строя.Реле перегрузки можно сбросить вручную, а некоторые реле перегрузки автоматически сбрасываются через определенный период времени. После этого мотор можно перезапустить.

Как работает реле перегрузки

Реле перегрузки подключено последовательно с двигателем, поэтому ток, который течет к двигателю во время работы двигателя, также проходит через реле перегрузки. Он сработает на определенном уровне, когда через него протекает избыточный ток. Это приводит к размыканию цепи между двигателем и источником питания.Реле перегрузки можно сбросить вручную или автоматически по истечении заданного времени. Двигатель можно перезапустить после выявления и устранения причины перегрузки.

Типы реле перегрузки

Биметаллическое реле перегрузки

Многие реле перегрузки содержат биметаллические элементы или биметаллические полосы, также называемые нагревательными элементами. Биметаллические полосы изготовлены из двух типов металлов: один с низким коэффициентом расширения, а другой с высоким коэффициентом расширения.Эти биметаллические полосы нагреваются за счет намотки на биметаллическую полосу, по которой проходит ток. Обе металлические полоски расширятся из-за тепла. Однако металл с высоким коэффициентом расширения будет расширяться больше по сравнению с металлом с низким коэффициентом расширения. Такое разное расширение биметаллических полос приводит к изгибу биметалла по направлению к металлу с низким коэффициентом расширения. При изгибе полосы он приводит в действие вспомогательный контактный механизм и размыкает нормально замкнутый контакт реле перегрузки.В результате цепь катушки контактора прерывается. Количество выделяемого тепла можно рассчитать по закону нагрева Джоуля. Он выражается как H ∝ I2Rt.

  • I — ток перегрузки, протекающий через обмотку вокруг биметаллической ленты реле перегрузки.
  • R — электрическое сопротивление обмотки биметаллической ленты.
  • t — период времени, в течение которого ток I протекает через обмотку вокруг биметаллической ленты.

Приведенное выше уравнение определяет, что тепло, выделяемое обмоткой, будет прямо пропорционально периоду времени прохождения максимального тока через обмотку. Другими словами, чем ниже ток, тем больше времени потребуется реле перегрузки для срабатывания, и чем выше ток, тем быстрее сработает реле перегрузки, фактически оно сработает намного быстрее, потому что срабатывание реле является функцией текущий квадрат.

Биметаллические реле перегрузки часто используются, когда требуется автоматический сброс цепи, и происходит потому, что биметалл остыл и вернулся в исходное состояние (форму).Как только это произойдет, двигатель можно будет перезапустить. Если причина перегрузки не устранена, реле снова сработает и сбрасывается с заданными интервалами. При выборе реле перегрузки важно соблюдать осторожность, поскольку повторное отключение и сброс могут сократить механический срок службы реле и вызвать повреждение двигателя.

Во многих случаях двигатель устанавливается в месте с постоянной температурой окружающей среды, а реле перегрузки и пускатель двигателя могут быть установлены в другом месте, где температура окружающей среды отличается.В таких приложениях точка срабатывания реле перегрузки может варьироваться в зависимости от нескольких факторов. Ток, протекающий через двигатель, и температура окружающего воздуха являются двумя факторами, которые могут вызвать преждевременное отключение. В таких случаях используются биметаллические реле перегрузки с компенсацией внешней среды. Реле этого типа имеют два типа биметаллических полос: компенсированная биметаллическая полоса и первичная нескомпенсированная биметаллическая полоса. При температуре окружающей среды обе эти полоски изгибаются одинаково, предотвращая ложное срабатывание реле перегрузки.Однако первичная биметаллическая полоса — единственная полоса, на которую влияет ток, протекающий через нагревательный элемент и двигатель. В случае перегрузки расцепитель будет задействован основной биметаллической полосой.

Реле перегрузки эвтектики

Реле перегрузки этого типа состоит из обмотки нагревателя, механического механизма для активации механизма отключения и эвтектического сплава. Эвтектический сплав — это комбинация двух или более материалов, которые затвердевают или плавятся при определенной известной температуре.

В реле перегрузки эвтектический сплав содержится в трубке, которая часто используется вместе с подпружиненным храповым колесом для активации отключающего механизма во время операций по перегрузке. Ток двигателя проходит через небольшую обмотку нагревателя. Во время перегрузки трубка из эвтектического сплава нагревается обмоткой нагревателя. Сплав плавится под действием тепла, освобождая храповое колесо и позволяя ему вращаться. Это действие инициирует размыкание замкнутых вспомогательных контактов в реле перегрузки.

Реле перегрузки Eutectic можно сбросить вручную только после срабатывания. Этот сброс обычно выполняется с помощью кнопки сброса, которая расположена на крышке реле. Нагреватель, установленный на реле, выбирается исходя из тока полной нагрузки двигателя.

Твердотельное реле перегрузки

Эти реле обычно называют электронными реле перегрузки. В отличие от биметаллических и эвтектических реле перегрузки, эти электронные реле перегрузки измеряют ток электронным способом.Несмотря на то, что они доступны в различных исполнениях, они имеют общие особенности и преимущества. Безнагревная конструкция — одно из главных преимуществ этих реле. Такая конструкция помогает снизить затраты и трудозатраты на установку. Кроме того, конструкция без обогревателя нечувствительна к изменению температуры окружающей среды, что помогает свести к минимуму ложные срабатывания. Эти реле также обеспечивают защиту от потери фазы — более эффективно, чем реле перегрузки из биметаллических или эвтектических сплавов. Эти реле могут легко обнаружить обрыв фазы и задействовать вспомогательный контакт для размыкания цепи управления двигателем.Твердотельные реле перегрузки позволяют легко регулировать время срабатывания и уставки.

Срабатывание реле перегрузки

Время срабатывания реле перегрузки будет уменьшаться при увеличении тока. Эта функция нанесена на график обратной зависимости времени ниже и называется классом отключения. Класс отключения также указывает время, необходимое реле для размыкания в состоянии перегрузки.

Классы отключения 5, 10, 20 и 30 являются общими. Эти классы предполагают, что реле перегрузки сработает через 5, 10, 20 и 30 секунд.Это отключение обычно происходит, когда двигатель работает на 720% от своей полной нагрузки. Класс отключения 5 подходит для двигателей, требующих быстрого отключения, тогда как класс 10 обычно предпочтителен для двигателей с низкой тепловой мощностью, таких как погружные насосы. Классы 10 и 20 используются для приложений общего назначения, тогда как класс 30 используется для нагрузок с высокой инерцией. Реле класса 30 помогают избежать ложных срабатываний.

Мы надеемся, что эта короткая статья дала вам хорошее базовое представление о реле перегрузки. Поищите другие информационные документы от c3controls на c3controls.com/blog.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

Защитные реле | Электромеханические реле

Реле особого типа — это реле, которое контролирует ток, напряжение, частоту или любой другой тип измерения электрической мощности либо от генерирующего источника, либо до нагрузки с целью срабатывания автоматического выключателя для размыкания в случае ненормального условие.Эти реле называются в электроэнергетике защитными реле.

Реле электромеханические как выключатели

Автоматические выключатели, которые используются для включения и выключения большого количества электроэнергии, на самом деле сами по себе являются электромеханическими реле. В отличие от автоматических выключателей, используемых в жилых и коммерческих помещениях, которые определяют момент отключения (размыкания) с помощью биметаллической полосы внутри, которая изгибается, когда она становится слишком горячей из-за перегрузки по току, большие промышленные автоматические выключатели должны получать от внешнего устройства сигнал о том, когда следует открыто.

Такие выключатели имеют внутри две электромагнитные катушки: одна для замыкания контактов выключателя, а другая для их размыкания. Катушка отключения может быть запитана одним или несколькими защитными реле, а также ручными переключателями, подключенными к переключателю питания 125 В постоянного тока. Электропитание постоянного тока используется потому, что оно позволяет батарейному блоку подавать питание включения / отключения на цепи управления выключателем в случае полного сбоя питания (переменного тока).

Реле защиты для контроля больших токов переменного тока
Защитные реле

могут контролировать большие токи переменного тока с помощью трансформаторов тока (ТТ), которые охватывают токопроводящие проводники, выходящие из большого автоматического выключателя, трансформатора, генератора или других устройств.

Трансформаторы тока понижают контролируемый ток до вторичного (выходного) диапазона от 0 до 5 ампер переменного тока для питания защитного реле. Реле тока использует этот сигнал 0–5 ампер для питания своего внутреннего механизма, замыкая контакт для переключения питания 125 В постоянного тока на катушку отключения выключателя, если контролируемый ток становится чрезмерным.

Защитные реле, контролирующие высокое напряжение переменного тока

Аналогичным образом (защитные) реле напряжения могут контролировать высокое напряжение переменного тока с помощью трансформаторов напряжения или потенциала (ТН), которые обычно понижают контролируемое напряжение до вторичного диапазона от 0 до 120 В переменного тока.

Подобно (защитным) токовым реле, этот сигнал напряжения питает внутренний механизм реле, замыкая контакт для переключения питания 125 В постоянного тока на катушку отключения выключателя, если контролируемое напряжение становится чрезмерным.

Общие характеристики реле защиты

Существует множество типов защитных реле, некоторые из которых имеют узкоспециализированные функции. Не все также контролируют напряжение или ток. Однако все они имеют общую особенность вывода сигнала замыкания контакта, который может использоваться для переключения питания на катушку отключения выключателя, катушку включения или панель аварийной сигнализации оператора.

Большинство функций защитных реле отнесены к категории стандартного числового кода ANSI. Вот несколько примеров из этого списка кодов:

Номера обозначений защитных реле ANSI

12 = превышение скорости 24 = перевозбуждение 25 = проверка синхронизма 27 = пониженное напряжение шины / линии 32 = обратная мощность (антимотор) 38 = перегрев статора (RTD) 39 = вибрация подшипника 40 = потеря возбуждения 46 = минимальный ток обратной последовательности (дисбаланс фазных токов) 47 = Пониженное напряжение обратной последовательности (несимметрия фазных напряжений) 49 = Перегрев подшипника (RTD) 50 = Мгновенная перегрузка по току 51 = Максимальный ток с выдержкой времени 51 В = Максимальный ток с выдержкой времени - ограничение напряжения 55 = Коэффициент мощности 59 = Повышенное напряжение шины 60FL = Сбой предохранителя трансформатора напряжения 67 = Фаза / Направленный ток заземления 79 = АПВ 81 = Повышенная / пониженная частота шины

ОБЗОР:

  • Большие электрические выключатели не содержат в себе необходимых механизмов для автоматического отключения (размыкания) в случае перегрузки по току. Им нужно «сказать» о срабатывании внешних устройств.
  • Защитные реле — это устройства, предназначенные для автоматического срабатывания катушек срабатывания больших электрических выключателей при определенных условиях.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Все о реле обратной мощности и льготных отключениях в судовой электросистеме

Реле обратной мощности — это направленное защитное реле, которое предотвращает / защищает генератор от воздействия мотора (движения в обратном направлении).Он используется, когда генератор работает параллельно с другой энергосистемой или генератором. Реле контролирует подачу питания от генератора и в случае, если выходная мощность генератора падает ниже заданного значения, оно быстро активирует отключение и отключает генератор.

Строительство корабля

Реле обратной мощности

Реле состоит из легкого немагнитного алюминиевого диска между двумя электромагнитами с мягким ламинированным железным сердечником. Верхний магнит намотан катушкой напряжения (PT), которая питается от одной фазы и искусственной нейтрали выхода генератора.Другой выходной магнит намотан токовой катушкой (CT), подключенной к той же фазе, что и напряжение в верхнем электромагните.

Рабочее реле реверсивной мощности корабля

Поскольку катушка напряжения имеет большее количество витков, она имеет индуктивную величину перемещения и больший наведенный ток, которые отстают в катушке на угол 90 °. Токовая катушка имеет меньшее количество витков, поэтому меньше количество витков, поэтому у нее меньше индуктивного клапана и меньше индуцированного тока, который меньше запаздывает.

Как мы все знаем, проводник с током создает магнитное поле.Таким образом, и верхняя, и нижняя секции создают магнитные поля. Но наведенный ток в PT отстает больше, чем CT, поэтому магнитное поле, создаваемое в верхней части, будет слабее, чем в нижней части, и оба магнитных поля будут иметь разницу в 90 °

Когда оба поля проходят через алюминиевый диск, возникает вихревой ток. В результате образования вихретокового крутящего момента, который пытается вращать диск. При нормальном потоке мощности контакт отключения на диске разомкнут, и вращение ограничивается стопорами, но если начинает течь обратная мощность, диск вращается в противоположном направлении, перемещается от стопоров в направлении контакта отключения, который активирует отключение .

Почему требуется реле обратной мощности?

Когда два или более блока питания работают параллельно и если происходит обратный поток мощности, один и тот же блок начинает потреблять энергию от главной шины. это может вызвать перегрузку другого блока питания и, следовательно, привести к предпочтительному отключению или может привести к полному отключению питания (затемнение). В то же время неисправный блок будет потреблять питание от главной шины и работать в режиме мотора, а число оборотов в минуту будет снижаться, что приведет к отключению из-за превышения скорости или, в худшем случае, механической неисправности первичного двигателя.

Когда происходит обратный поток мощности… ..?

Когда первичный двигатель генератора не обеспечивает достаточный крутящий момент, чтобы ротор генератора вращался с той же частотой, что и шина, к которой должен быть подключен генератор, генератор начинает вести себя как двигатель и вместо подачи энергии он будет получать питание от шины.
Во время синхронизации можно сделать так, чтобы синхроскоп медленно вращался (против часовой стрелки), а затем закрыл разрыв.при этом условии. Тогда генератор будет потреблять ток от шины вместо того, чтобы подавать ток через шину (что происходит, когда выключатель замыкается при быстром вращении синхроскопа против часовой стрелки).
Неисправный управляющий тягача.
Потеря возбуждения в генераторе.
Как вы проверяете отключение обратной мощности?
Отключение по обратной мощности можно проверить переключением нагрузки с помощью регулятора. когда нагрузка достаточно сместилась от генератора для разгрузки (почти 10% от максимального номинального значения), реле обратной мощности откроет автоматический выключатель того же генератора. это реле можно протестировать путем моделирования с помощью кнопки проверки ускорения на реле, чтобы узнать, подает ли оно сигнал отключения.

ПРЕДПОЧТИТЕЛЬНОЕ ОТКЛЮЧЕНИЕ СУДОВОЙ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ

Какая польза от льготной поездки?

Льготный рейс — это разновидность электрического устройства на судне, которое предназначено для отключения второстепенной цепи, то есть второстепенной нагрузки от главной шины в случае частичного отказа или перегрузки основного источника питания.

Несущественная цепь или нагрузки на судне — это кондиционер, вытяжные вентиляторы и оборудование камбуза, которое можно отключить на мгновение.Основным преимуществом льготного рейса является обеспечение бесперебойной подачи энергии для движения и безопасного плавания в условиях перегрузки энергоблока.

Строительство льготного рейса по судовой системе

Цепь преимущественного отключения состоит из электромагнитной катушки и устройства переключения, обеспечивающего некоторую задержку для отключения второстепенных цепей. Наряду с этим предусмотрена также система аварийной сигнализации, которая срабатывает при обнаружении перегрузки и срабатывании аварийного отключения.В цепи предусмотрены некоторые механические соединения, которые мгновенно приводят в действие цепь для предпочтительных отключений.

Устройство демпфера состоит из небольшого поршня с маленьким отверстием, который размещен внутри небольшого цилиндра в сборе. Поршень движется против вязкого жидкого кремния, и время задержки регулируется отверстием в поршне

.
Работа судового льготного рейса по безопасности

Ток проходит через электромагнитную катушку, и связь предотвращается от контакта с помощью пружинной конструкции.Как только значение тока увеличивает предел, электромагнитная катушка подтягивает соединение против усилия пружины и включает мгновенную цепь и систему аварийной сигнализации. Нижняя тяга замыкает цепь цепи приоритетного отключения.

Ток проходит через катушку в цепи преимущественного отключения, которая тянет за собой поршень в устройстве потенциометра. Движение поршня регулируется диаметром отверстия и задержкой по времени. Преимущественное отключение срабатывает через 5, 10 и 15 секунд, и нагрузка отключается соответственно.Если перегрузка не исчезнет, ​​произойдет отключение электроэнергии.

Общие сведения о схемах отключения при недопустимой перегрузке (PUTT) с помощью связи Видео • Услуги по обучению электротехнике Valence

Вот последнее видео, описывающее схемы разрешающего отключения при переброске с использованием связи, используемых в современной дистанционной защите.

Вы можете проследить за этой анимацией с помощью схемы «Можете ли вы предсказать, что произойдет в рамках разрешительной недостижимой трансфертной поездки» (PUTT)? сообщение находится в меню «Руководства по тестированию / Дополнительные материалы».

Вы также можете получить дополнительную информацию о сквозном тестировании и всех схемах отключения с помощью связи в Справочнике по тестированию реле: сквозное тестирование.

Вот видео:

Вот расшифровка:

Добро пожаловать в четвертый видеоролик из нашей серии сквозных испытаний. В этом видео мы рассмотрим схему разрешенной поездки с ограниченным доступом, или PUTT, поездки с использованием коммуникации.

Я предполагаю, что вы смотрели предыдущие видео из этой серии; поэтому я не буду повторять, что искать в этой анимации.Если вы не смотрели предыдущие видео, остановитесь сейчас и нажмите эту ссылку, чтобы сначала посмотреть их, чтобы вы могли следить за ними.

Мы говорили о схемах телезащиты DTT и DUTT в предыдущем видео, а сегодня мы говорим о схеме PUTT. Эти сокращения могут сбивать с толку, поэтому давайте разберем код, чтобы помочь вам понять, что они означают.

Если схема начинается с буквы D, D может означать «Прямой» или «Направленный».

Реле

не передают информацию туда и обратно по «прямой» схеме.Одно реле просто приказывает другому реле отключиться, а другое реле следует команде.

TT в конце аббревиатуры означает «Transfer Trip». Это означает, что удаленное реле отправляет сигнал отключения на другую сторону.

Если бы я сказал вам, что мы собираемся протестировать схему DTT, вы могли бы перевести аббревиатуру как «поездка с прямым переводом».

  • «Прямой» сообщает вам, что для тестирования этой схемы вам не понадобится модное оборудование, подключенное к GPS или IRIG.
  • «Transfer Trip» сообщает вам, что одно реле отправит сигнал отключения другому.
  • Там может быть другая буква, сообщающая вам, какую зону применять, но она отсутствует в этом аббревиатуре, поэтому это означает, что будет внешний сигнал, инициирующий трансферную поездку; например, реле отказа выключателя или сигнал 52b, который изолирует обе стороны линии, если сработает один выключатель.

Если бы я сказал вам, что мы тестируем схему DUTT, вы могли бы сделать вывод, что:

  • «Прямой» означает, что на обоих концах не потребуется никакого сложного тестового оборудования с временной синхронизацией.
  • «U» означает «Недостижение».Следовательно, одно реле должно будет измерить сигнал Зоны-1, чтобы отправить отключение на другую сторону. Для этого теста потребуется комплект для тестирования реле.
  • «Transfer Trip» сообщает вам, что одно реле отправит сигнал отключения другому.

Сегодня мы рассматриваем схему PUTT и:

  • «P» означает «разрешающий». Разрешающая схема сообщает другому реле, что ему разрешено срабатывать быстрее, если оно ТАКЖЕ обнаруживает неисправность в правильном направлении. Оба реле должны согласиться, что есть неисправность перед разрешающим отключением, в отличие от прямой схемы, которая отправляет сигнал отключения, если только одно реле обнаруживает неисправность.Разрешительные схемы обмениваются информацией туда и обратно, поэтому вам понадобится ваше модное оборудование, подключенное к GPS и / или IRIG, на ВСЕХ сторонах линии.
  • «U» означает «Недостижение». Следовательно, чтобы эта схема работала, по крайней мере одно реле должно измерять неисправность Зоны-1.
  • «TT» означает, что одно реле отправляет сигнал переключения на другое.

Мы рассматриваем анимацию PUTT, которую вы можете найти на нашем веб-сайте relaytraining.com. Прямо сейчас на экране должна быть ссылка, которую вы можете открыть в новом окне, если хотите следовать по ней.Ссылку также можно найти в описании ниже.

Какие элементы сработают в реле-1, если неисправность произойдет рядом с реле-1, как мы здесь показываем?

Какие элементы сработают в Реле-2?

Зона-1 И Зона-2 сработает в реле-1, потому что неисправность находится ближе всего к реле-1, в то время как только зона-2 сработает в реле-2.

Какое реле сработает первым?

Реле-1 сработает мгновенно из-за срабатывания Зоны-1, но оно также отправит сигнал PUTT на другое реле, потому что оно обнаружило ошибку недостижения на линии.Мы называем Зону 1 недодвижением, потому что она намеренно установлена ​​где-то между 75 и 90% линии; так что он никогда не сработает из-за неисправности, которой нет на линии.

Неисправность все еще присутствует в линии, даже если сработало реле-1 и через реле-2 протекает ток. Сколько времени пройдет до выезда на Эстафету-2?

Реле-2 сработает после задержки 20-40 циклов в зоне 2 в схеме нормальной импедансной защиты, но здесь мы используем схему PUTT. Реле-2 получает от реле-1 сигнал о допустимом отключении переключения при недостижении.Если реле-2 получает разрешение на отключение от реле-1, И оно обнаруживает неисправность на линии через срабатывание датчика Зоны-2, ему разрешается отключение быстрее после небольшой задержки связи.

Реле-2 срабатывает за значительно более короткое время при использовании схемы PUTT.

Давайте посмотрим на еще одну неисправность на линии.

Эта неисправность является зеркальным отражением предыдущей. Какие элементы подхватят в реле-1 и 2?

На этот раз Реле-2 видит срабатывание Зоны-1 и Зоны-2, а Реле-1 видит срабатывание Зоны-2.

Почему я постоянно задаю эти простые вопросы о пикапе в этих примерах?

Схемы защиты с поддержкой связи, такие как PUTT и POTT, используют обнаружение срабатывания, чтобы решить, что делать, и большинство тестеров реле ориентированы на то, что срабатывает внутри реле; поэтому я хочу удостовериться, что при оценке результатов сквозных испытаний вы думаете в терминах «пикап», а не «срабатывания».

Какое реле сработает первым и сколько времени потребуется, чтобы сработать другое реле?

На этот раз реле-2 сработает мгновенно, поскольку оно обнаружило неисправность Зоны-1.

и реле-1 должны сработать через 20-40 циклов, потому что они обнаруживают неисправность Зоны-2, что означает, что реле не знает, есть ли неисправность в линии или нет. Однако реле-1 подтвердило, что неисправность произошла на линии с его сигналом PUTT, поэтому реле-2 имеет разрешение на отключение после короткой задержки, а затем указывает на отключение связи на своей передней панели.

Теперь давайте посмотрим, как схема «Разрешающая перегрузка при недостижении» сравнивается с обычной схемой дистанционной защиты.

Наша стандартная схема защиты находится вверху анимации, а схема PUTT — внизу. Наблюдайте, что происходит в каждой схеме, когда я перебираю исходную неисправность.

У нас неисправность ближе к Реле-1. Какие элементы подберут в каждой эстафете?

Правильно выбрали?

Обратите внимание, что обе схемы пока имеют идентичные рабочие характеристики. Реле-1 обнаруживает неисправность Зоны-1 и Зоны-2, а Реле-2 обнаруживает неисправность Зоны-2.

Какое реле должно срабатывать первым?

Реле-1 срабатывает первым в обеих схемах, поскольку они оба обнаруживают неисправность Зоны-1.

Когда сработает Реле-2 в стандартной схеме и схеме PUTT?

Реле-2 срабатывает после 20 циклов в стандартной схеме и почти мгновенно при использовании схемы PUTT, потому что две пары глаз подтвердили, что неисправность была на линии. Задержка Зоны 2 существует только потому, что одно обнаружение Зоны 2 само по себе никогда не может быть уверенным в том, находится ли неисправность на линии или вне зоны защиты.

Будут ли две схемы работать по-разному, если неисправность произойдет на 50% ниже по линии?

Любая неисправность в перекрывающейся зоне Зоны-1 сработает мгновенно, потому что оба реле видят Зону-1.Нет необходимости в хитроумных схемах телезащиты для этих неисправностей.

Что произойдет, если неисправность не на линии и реле 3 и 4 отключены?

Какие элементы сработают в каждом реле?

Реле-1 обнаружит неисправность Зоны-3, а Реле-2 обнаружит неисправность Зоны-2.

Что будет дальше? Будет ли работать Реле-1? Будет ли Relay-2 работать как обычная схема защиты или сработает быстрее при использовании схемы PUTT?

Реле-2 сработает после своей обычной временной задержки для Зоны 2, потому что не получит разрешения от Реле-1 на более быстрое срабатывание.

Это маленький грязный секрет схем поездок с использованием средств связи. Они устанавливаются только для более быстрого срабатывания, если неисправность выходит за пределы зоны 1 до конца линии. Все это время, деньги, усилия и дополнительные технологии тестирования позволяют нам сэкономить 20-40 циклов в очень узком окне. Почему мы делаем это?

Основная причина — стабильность системы. Были проведены исследования энергосистемы, которые показывают взаимосвязь между продолжительностью неисправности и стабильностью системы. Эти 20 циклов тока короткого замыкания могут привести к гораздо большему отключению за каждый дополнительный цикл, когда замыкание остается на линии, поэтому мы хотим, чтобы его отключили как можно скорее.

Спасибо за просмотр этого видео. Я надеюсь, что у вас есть новое представление о том, как работает схема разрешенных поездок с переездом, основанная на общении.

Вы можете воспроизвести эту и другие анимации, перейдя по ссылке на экране. Вы также можете получить дополнительную информацию о тестировании этих схем в книге The Relay Testing Handbook: End-To-End Testing по другой ссылке в этом видео или в описании ниже.

Как всегда, оцените это видео и подпишитесь на наш канал, чтобы сообщить Google, что у нас есть хорошие материалы.Это помогает нам быть замеченными и позволяет нам продолжать выпускать подобный бесплатный контент без рекламы.
