Особенности модульных шаговых реле 20
- Шаговые реле, 1 или 2 контакта 16 A для установки на рейку 35 мм (EN 60715)
- Ширина модуля 17,4 мм
- Кнопка проверки с механическим индикатором
- Возможность выбора из 7 последовательностей переключения
- Электропитание ~/=
- Маркировочная этикетка
- Возможность подключения кнопок с подсветкой с дополнительном модулем 026.00
- Установка на 35 мм рейку (EN 60715)
- Материал контактов — бескадмиевый
Области применения:
- Управление жалюзи
- Управление светом в спальне
- Гостиная управления освещением
- Коридор: управление освещением (гостиница, больница, и т. д.)
| Артикул | Количество состояний |
Последовательность | |||
|---|---|---|---|---|---|
| 1 | 2 | 3 | |||
20. 22 |
2 | ||||
| 20.23 | 2 | ||||
| 20.26 | 3 | ||||
| Модельный ряд | 20.22, 20.26 | 20.23 | ||
|---|---|---|---|---|
| Контактная группа (конфигурация) | 2 NO (DPST-NO) | 1NO+1NC (SPST-NO+SPST-NC) | ||
| Номинальный ток / максимальный пиковый ток | 16 / 30 A | |||
| Номинальное напряжение / максимальное напряжение | ~ 250 / 400 В | |||
| Номинальная нагрузка AC1 | 4000 ВА | |||
| Номинальная нагрузка AC15 (~ 230 B) | 750 ВА | |||
| Номинальная мощность ламп | накаливания / галогенные (230 B), Вт | 2000 | ||
| люминесцентные трубки с электронным дросселем, Вт | 1000 | |||
| люминесцентные трубки с электромагнитным дросселем, Вт | 750 | |||
| компактные люминесцентные лампы, Вт | 400 | |||
| низковольтные галогенные или светодиодные с электронным дросселем, Вт | 400 | |||
| низковольтные галогенные или светодиодные с электромагнитным дросселем, Вт | 800 | |||
Мин. нагрузка на переключение, мВт (В/мА) |
1000 (10/10) | |||
| Стандартный материал контакта | AgSnO₂ | |||
| Напряжение питания | ||||
|---|---|---|---|---|
| Номинальное напряжение, Un | ~ B | 8 — 12 — 24 — 48 — 110 — 120 — 230 — 240 | ||
| = B | 12 — 24 — 48 — 110 | 12 — 24 — 48 — 110 | 12 — 24 — 48 — 110 | |
| Номинальная мощность AC/DC, ВA | (50 Гц) / Вт | 6,5/5 | ||
| Рабочий диапазон, AC (50 Гц) | AC | (0,85…1,1) UN (50 Гц) (0,9…1,1) UN (60 Гц) |
||
| DC | (0,9…1,1) UN | |||
| Технические параметры | ||||
|---|---|---|---|---|
| Meханическая долговечность AC/DC циклов | 300 × 10³ | |||
Электр. долговечность при ном. нагрузке AC1 циклов |
100 × 10³ | |||
| Mин./макс. длительность импульса | 0,1 с / 1 ч (в соотв. с EN 60669) | |||
| Изоляция между катушкой и контактами (1,2/50 мкс), кB | 4 | |||
| Внешний температурный диапазон, ° C | −40…+40 | |||
| Категория защиты | IP 20 | |||
| Изоляция | ||||||
|---|---|---|---|---|---|---|
| Электрическая прочность | ||||||
| между питанием и контактами, ~B | 3500 | |||||
| между открытыми контактами, ~B | 2000 | |||||
| между смежными контактами, ~B | 2000 | |||||
| Прочее | |||||
|---|---|---|---|---|---|
| Потери мощности | |||||
при ном. значении тока и откл. катушке, Вт |
1,3 (20,21, 20,23, 20,28) | 2,6 (20,22, 20,24, 20,26, 20,27) | |||
| Момент завинчивания, Нм | 0,8 | ||||
| Maкс. размер провода | Клеммы катушки | Клеммы контактов | |||
| одножильный | многожильный | одножильный | многожильный | ||
| мм² | 1×4 / 2×2,5 | 1×2,5 / 2×2,5 | 1×6 / 2×4 | 1×4 / 2×2,5 | |
| AWG | 1×12 / 2×14 | 1×14 / 2×14 | 1×10 / 2×12 | 1×12 / 2×14 | |
При длительной работе катушки необходимо позаботиться об охлаждении реле, например, оставляя зазор 9 мм между парами реле при монтаже. |
|||||
| Характеристики катушек DC | |||||
|---|---|---|---|---|---|
| Номин. напряж. | Код катушки | Рабочий диапазон | Сопротивл. | Ном. ток I при UN | |
| UN | — | Umin | Umax | R | — |
| В | — | В | В | мA | |
| 12 | 9,012 | 10,8 | 13,2 | 27 | 440 |
| 24 | 9,024 | 21,6 | 26,4 | 105 | 230 |
| 110 | 9,110 | 99 | 121 | 2330 | 47 |
| 48 | 9,048 | 43,2 | 52,8 | 440 | 110 |
| Характеристики катушек AC | |||||
|---|---|---|---|---|---|
Номин. напряж. |
Код катушки | Рабочий диапазон | Сопротивл. | Ном. ток I при UN | |
| UN | — | Umin | Umax | R | (50 Гц) |
| В | — | В | В | Ω | мA |
| 8 | 8,008 | 6,8 | 8,8 | 4 | 800 |
| 12 | 8,012 | 10,2 | 13,2 | 7,5 | 550 |
| 8,024 | 20,4 | 26,4 | 27 | 275 | |
| 48 | 8,048 | 40,8 | 52,8 | 106 | 150 |
| 110 | 8,110 | 93,5 | 121 | 590 | 64 |
| 120 | 8,120 | 102 | 132 | 680 | 54 |
| 230 | 8,230 | 192 | 253 | 2500 | 28 |
| 240 | 8,240 | 204 | 264 | 2700 | 27,5 |
22/23/24/26/27/28, ммВинтовой клеммы Схема электропитания ~230 ВСхема электропитания =24 В
| 20.2 | 9.012.4000 | |
|---|---|---|
| двухфазный переключатель 2 NO (DPST-NO) | 2 | |
| 2 фазы переключения 1 NC+ 1 NO (SPST-NO+SPST-NC) | 3 | |
| 3 последовательных двухфазных переключателя 2 NO (DPST-NO) | 6 |
Пример: шаговые реле 20 серия, установка на рейку 35 мм (EN 60715), контакты 2NO 16 A, питание катушки 12 В DC, контакты AgSnO₂: 20.22.9.012.4000
Шаговые реле
Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Код Товара (А — Я)Код Товара (Я — А)
Показать: 15255075100
Mодуль для применения с кнопками с подсветкой для 26 серии
Показать.
....
259.00р.
С НДС: 259.00р.
Mодуль для применения с кнопками с подсветкой для 27 серии
Показать…..
253.00р.
С НДС: 253.00р.
Адаптер для монтажа на панель для 20 серии
Показать…..
16.00р.
С НДС: 16.00р.
Адаптер электропитания 12В DC для 26 серии
Показать…..
606.00р.
С НДС: 606.00р.
Адаптер электропитания 24В DC для 26 серии
Показать…..
606.00р.
С НДС: 606.00р.
Блок маркировок, пластик, 24 этикетки
Показать…..
250.00р.
С НДС: 250.00р.
Модульное мультифункциональное электронные шаговое/моностабильное реле со сбросом 13.
61.0.024.0000
Модульное мультифункциональное электронные шаговое/моностабильное реле со сбросом; 1NO 16A; питание 24В АC/DC; ширина 17.5мм; степень защиты IP20..
2361.00р.
С НДС: 2361.00р.
Модульное мультифункциональное электронные шаговое/моностабильное реле со сбросом 13.61.8.230.0000
Показать…Модульное мультифункциональное электронные шаговое/моностабильное реле со сбросом; 1NO 16A; питание 230В АC; ширина 17.5мм; степень защиты IP20..
2361.00р.
С НДС: 2361.00р.
Модульное электромеханическое шаговое реле 20.21.8.008.0000
Показать…Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgNi; питание 8В АC; ширина 17.5мм; степень защиты IP20..
1067.00р.
С НДС: 1067.00р.
Модульное электромеханическое шаговое реле 20.
21.8.008.4000
Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgSnO2; питание 8В АC; ширина 17.5мм; степень защиты IP20..
1128.00р.
С НДС: 1128.00р.
Модульное электромеханическое шаговое реле 20.21.8.012.0000
Показать…Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgNi; питание 12В АC; ширина 17.5мм; степень защиты IP20..
1067.00р.
С НДС: 1067.00р.
Модульное электромеханическое шаговое реле 20.21.8.012.4000
Показать…Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgSnO2; питание 12В АC; ширина 17.5мм; степень защиты IP20..
1128.00р.
С НДС: 1128.00р.
Модульное электромеханическое шаговое реле 20.21.8.024.0000
Показать.
..Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgNi; питание 24В АC; ширина 17.5мм; степень защиты IP20..
1067.00р.
С НДС: 1067.00р.
Модульное электромеханическое шаговое реле 20.21.8.024.4000
Показать…Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgSnO2; питание 24В АC; ширина 17.5мм; степень защиты IP20..
1128.00р.
С НДС: 1128.00р.
Модульное электромеханическое шаговое реле 20.21.8.048.0000
Показать…Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgNi; питание 48В АC; ширина 17.5мм; степень защиты IP20..
1067.00р.
С НДС: 1067.00р.
Finder – Trimantec
Новости
ПРЕДУПРЕЖДЕНИЕ О НОВОЙ ЛИНЕЙКЕ ПРОДУКЦИИ: Noark Electric — теперь доступна в Trimantec
Серия интегрированных клапанов AirTac 6D теперь доступна в LIVE
Скоро — Murrplastik!
ПРЕДУПРЕЖДЕНИЕ О НОВОЙ ЛИНЕЙКЕ ПРОДУКЦИИ: Noark Electric — теперь доступна в Trimantec
Серия интегрированных клапанов AirTac 6D теперь доступна в LIVE
Скоро — Murrplastik!
- Бесплатный номер: (866) 351-4901
- Запрос цитаты
- Связаться с нами
- Авторизоваться
- Зарегистрироваться
Добавлено в корзину
Оформить заказ Продолжить покупки
Finder Series 20: модульное шаговое реле — 20.
21.9.012.0000
Finder Series 20: модульное шаговое реле — 20.22.9.012.0000
$37,51Finder Series 20: модульное шаговое реле — 20.21.9.024.0000
$31,61Finder Series 20: Модульное шаговое реле — 20.22.8.024.0000
$37,51Finder Series 20: модульное шаговое реле — 20.22.9.024.0000
$37,51Finder Series 20: Модульное шаговое реле — 20.23.9.012.0000
$37,51 Finder Series 20: модульное шаговое реле — 20.
24.9.012.0000
Finder Series 20: Модульное шаговое реле — 20.23.9.024.0000
$37,51Finder Series 20: Модульное шаговое реле — 20.23.8.024.0000
$37,51Finder Series 20: модульное шаговое реле — 20.26.8.120.0000
$37,51Finder Series 20: модульное шаговое реле — 20.24.8.120.0000
$37,51Finder Series 20: модульное шаговое реле — 20.23.9.012.4000
$39.44 Finder Series 20: модульное шаговое реле — 20.
23.8.230.0000
Finder Series 20: модульное шаговое реле — 20.23.8.120.0000
$37,51Finder Series 20: модульное шаговое реле — 20.22.8.120.0000
$37,51Finder Series 20: Модульное шаговое реле — 20.28.9.024.0000
$37,51Finder Series 20: модульное шаговое реле — 20.26.9.024.0000
$37,51Finder Series 20: Модульное шаговое реле — 20.26.9.012.0000
$37,51 Finder Series 20: Модульное шаговое реле — 20.
26.8.024.0000
Finder Series 20: Модульное шаговое реле — 20.24.9.024.0000
$37,51Finder Series 20: Модульное шаговое реле — 20.23.9.048.0000
$37,51Finder Series 20: Модульное шаговое реле — 20.23.9.024.4000
$39,44Finder Series 20: модульное шаговое реле — 20.23.8.240.0000
$37,51Finder Series 20: модульное шаговое реле — 20.22.9.024.4000
$39.44 Finder Series 20: модульное шаговое реле — 20.
22.8.240.0000
Finder Series 20: модульное шаговое реле — 20.22.8.230.0000
$37,51Finder Series 20: модульное шаговое реле — 20.21.8.240.0000
$31,61Finder Series 20: модульное шаговое реле — 20.21.8.230.0000
$31,61Finder Series 20: модульное шаговое реле — 20.21.8.120.0000
$31,61Finder Series 20: модульное шаговое реле — 20.21.8.024.0000
$31,61Недавно Рассмотренные пункты
С помощью шагового реле Finder 26 можно сэкономить энергию и затраты на установку | ПОИСК
Шаговые реле компактной установки серии Finder 26 экономят энергию так же, как реле с блокировкой, но они также работают от переменного напряжения.
Это архивная статья, опубликованная 14.01.2015. Некоторая информация может быть устаревшей и не соответствовать текущему состоянию. Пожалуйста, свяжитесь с нами в случае заинтересованности.
Pavol Buhla
Специалист по электронике SOS
Другие статьи автора
Шаговые реле способны эффективно управлять освещением или другими устройствами, и в то же время они значительно упрощают сложные схемы. Если вы знакомы с бистабильным (фиксирующим) реле, то знаете, что реле может сохранять свое состояние (вкл./выкл.) даже без источника питания. Ступенчатое реле, которое мы хотели бы представить вам на этот раз, механически значительно отличается от реле с фиксацией, но оно также обладает этим энергосберегающим свойством, т.е. поддерживает состояние ВКЛ/ВЫКЛ даже без источника питания.

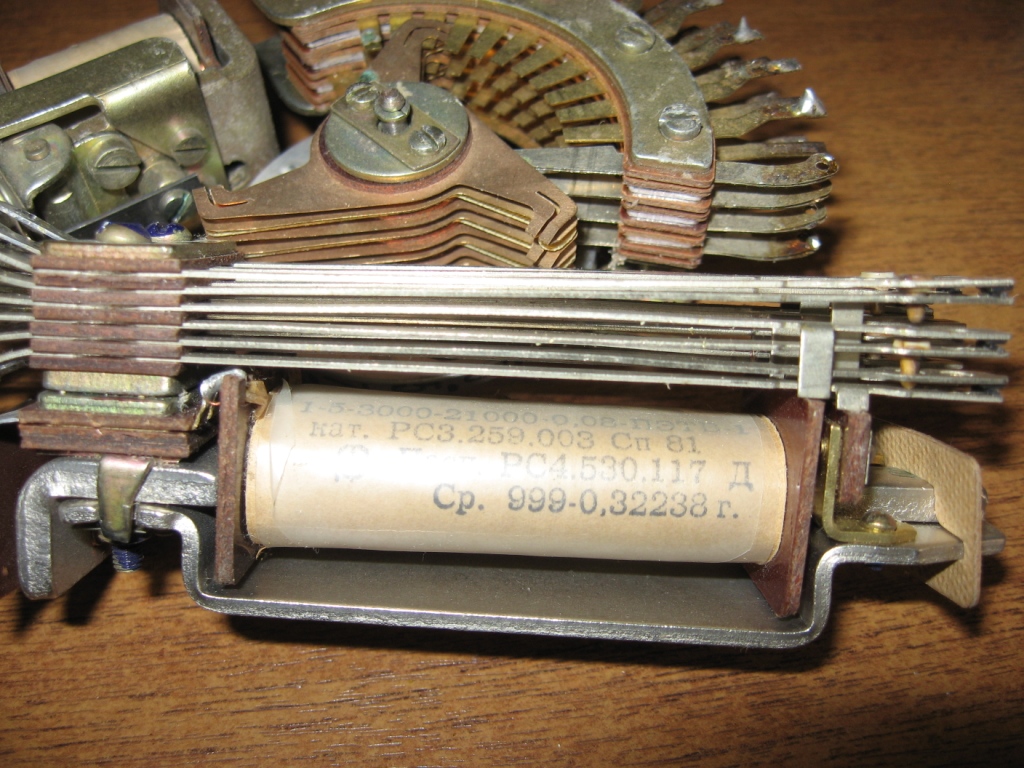

Ступенчатое реле обычно поставляется с катушкой переменного тока и очень просто управляется одним кнопочным выключателем (без фиксации SPST-NO). Принцип шагового реле заключается в том, что катушка привода механически перемещает контактный механизм в различной последовательности.
Каждое переключение реле (переключение питания на катушку) перемещает механизм на один «шаг» дальше. В простейшем случае последовательность выглядит как Вкл/Выкл/Вкл/… Но может быть и по-другому, как показано на приложенном рисунке. Шаговые реле, вероятно, наиболее часто используются для переключения освещения. Этому способствует то, что простые кнопочные выключатели, управляющие катушкой, соединены параллельно. В итоге схемотехника значительно упрощается и для управления одной или двумя цепями освещения из нескольких мест необходимо использовать всего 2 провода (причем только с малым сечением — скажем 0,5мм2). Вторая экономия заключается в том, что у практически нулевое энергопотребление самого реле , так как энергия нужна только для изменения состояния реле.
Серия Finder 26 выполнена в виде «маленькой коробки», которую можно разместить как на панели, так и, например, в обычном корпусе для настенного монтажа. На складе мы держим тип 26.02.8.230.0000, это двухполюсное (10А) реле с катушкой 230Vac, с последовательностью включения/выключения.
По заказу мы можем поставить вам также версии с катушками 12/24/48/110 В переменного тока, а также модули для использования с 12/24 В постоянного тока и для использования с выключателями с подсветкой.
Подробную информацию и исчерпывающую таблицу о возможностях использования конкретных типов предоставит вам техническое описание Finder 26. Полезные примеры использования этих, а также других коммутационных компонентов от Finder предоставит вам документ «Finder — Руководство электрика».
В случае интереса к любому реле Finder, пожалуйста, свяжитесь с нами по адресу [email protected].
Преимущества/характеристики:- Шаговое реле 10А значительно упрощает установку
- экстремальное энергосбережение (потребляет энергию только для изменения состояния контактов)
- управление с помощью одного кнопочного выключателя
- Катушка 12/24/48/110 или 230 В переменного тока
- возможность использования также на постоянном напряжении (с дополнительным модулем)
- небольшие размеры, простая установка
