Реле времени применение: назначение, принцип работы, схемы подключения

назначение, принцип работы, схемы подключения

Для обеспечения выдержки защит или построения логических электронных схем в их состав включаются элементы, обеспечивающие задержку срабатывания. В качестве такого элемента большинство современных электрических цепей использует реле времени.

Назначение

Реле времени предназначено для формирования нормируемых временных задержек при работе каких-либо устройств. Такие логические элементы позволяют выстраивать определенную последовательность в переключениях и срабатывании приборов. Благодаря отложенной подаче напряжения производится автоматическое управление выдаваемыми с реле времени сигналами.

Реле времени устанавливают в цепях защит в качестве промежуточного элемента для обеспечения селективности, построения ступеней, сценарных переходов и т.д.

Устройство и принцип работы

Конструктивно реле времени состоит из нескольких элементов, число и функции которых могут существенно отличаться в зависимости от типа реле. Общими блоками являются измерительный, блок задержки и рабочий.

• Первый из них представлен электромагнитными катушками, полупроводниковыми элементами, микросхемами, реагирующими на поступающие сигналы электрического тока.
• Блок задержки выполняется часовым механизмом, мостом, электромагнитным или пневматическим демпфером.
• Рабочий элемент представляет собой контакты или выход из аналоговой или цифровой схемы, контролирующих подачу напряжения в те или иные цепи.

В зависимости от конструктивных особенностей конкретной модели будет отличаться и принцип ее работы.

Принцип действия реле времени заключается в создании временного интервала от начала подачи сигнала на реле времени до получения этого сигнала потребителем. Дальнейшие операции и подача питания на рабочий элемент будет коренным образом отличаться в соответствии с типом устройства, поэтому рассматривать принцип действия следует для каждого вида реле времени отдельно.

С электромагнитным замедлением

Конструктивно такое реле времени состоит из электромагнитной катушки, магнитопровода (ярма), подвижного якоря, короткозамкнутой гильзы и блока отключения, которые представлены на рисунке ниже:

Рис. 1: конструкция электромагнитного реле

Принцип работы электромагнитного реле заключается в создании магнитного потока в магнитосердечнике, наводимого от катушки. Магнитный поток притягивает якорь с контактами. Но, в таком режиме работы устройство представляло бы собой обычное промежуточное реле, поэтому для задержки замыкания контактов используется гильза. Она и создает в короткозамкнутом контуре встречный по направленности электромагнитный поток, задерживающий нарастание основного и обуславливающий выдержку временного промежутка.

Как правило, в электромагнитных моделях задержка  составляет от 0,07 до 0,15 секунд, работа устройства осуществляется от цепей постоянного тока.

С пневматическим замедлением

Данный тип применяется в станочном оборудовании различных сфер промышленности, в частных случаях встречаются и гидравлические модели.  Такое реле времени состоит из рабочей катушки, посаженной на магнитопровод, контактов и пневматической мембраны или диафрагмы, выполняющей роль демпфера.

Рис. 2: конструкция пневматического реле

Принцип работы пневматического реле времени заключается в том, что при подаче напряжения на обмотку в сердечнике возникает магнитный поток, приводящий его в движение. Но моментальная переброска контактов не происходит за счет наличия воздушного промежутка под мембраной. Время задержки включения будет определяться количеством воздуха в демпфере и скоростью его удаления. Для регулировки этого параметра в пневматических моделях предусматривают винт, увеличивающий или уменьшающий объем камеры или ширину выпускного клапана.

С анкерным или часовым механизмом

Конструктивным отличием реле времени с часовым механизмом является наличие пружинного устройства, которое заводится за счет электрического привода или вручную. Замедление срабатывания для него определяется положением замыкающего флажка на циферблате.

Рис. 3: конструкция реле с часовым механизмом

При появлении управляющего сигнала отпускается механизм, и пружина медленно перемещает рабочий элемент, вращающийся по шкале циферблата. При достижении установленной отметки  происходит включение нагрузки путем замыкания пары контактов. Пределы выдержки времени можно выбрать специальными зажимами или установкой регулируемой ручки в определенное положение. Конкретный способ управления будет отличаться в зависимости от модели и производителя.

Моторных реле времени

Отличительной особенностью моторных реле является наличие собственного двигателя, который включается в работу вместе с катушкой. Принцип работы такого устройства приведен на рисунке ниже:

Рис. 4: конструкция моторного реле

Напряжение подается на электрическую схему, состоящую из катушки 1 и синхронного двигателя 2. После возбуждения обмоток статора в двигателе  его вал приводит в движение систему зубчатой передачи 3 и 4, состоящую, как правило, из нескольких шестеренок. Вращение шестерней моторного реле приводит к механическому нажатию на рычаг, прижимающий контакты. Регулировка диапазона выдержки производится за счет перемещения фиксатора 8.

Электронных реле времени

Современные электронные реле представляют собой автоматический выключатель, принцип подачи сигнала с выхода которого регулируется настройкой R – C цепочки, параметрами микросхем или полупроводниковых элементов. Наиболее простым вариантом является совместная работа конденсатора и резистора, приведенная на рисунке ниже:

Рис. 5: принцип логической цепочки электронного реле

В зависимости от соотношения омического сопротивления резистора и емкости конденсатора, время заряда последнего и будет определять подачу напряжения питания в электронном устройстве. В данном примере приведен простейший вариант времязадающей цепочки, современные модели могут содержать более сложные структуры, включающие несколько R – C ветвей или их комбинации с транзисторами, мостами и другими элементами. Электронные модели обладают рядом весомых преимуществ, в сравнении с другими типами реле:

• Сравнительно меньшие размеры;
• Высокая точность срабатывания;
• Широкий диапазон регулировки – от десятых долей секунд до часов или суток;
• Автоматическое управление – удобная система программирования и ее визуальное отображение на дисплее.

Эти преимущества обуславливают повсеместное вытеснение электронными реле других устаревших моделей.

Цикличных

Под цикличными реле времени подразумевают такие устройства, которые выдают управляющий сигнал через какой-либо заданный промежуток времени (для подогрева чайника, открытия окон сутра, включения сигнализации на ночь и т.д.). Такое автоматическое включение имеет определенный сценарий, повторяющийся через какой-либо промежуток времени, из-за чего эту группу устройств также называют сценарными выключателями.  Ранее  циклическое включение осуществлялось посредством механического пружинного устройства, сегодня эта функция перешла к микропроцессорным элементам. Электронные таймеры находят широкое применение в самых различных сферах, некоторые из которых приведены на рисунке:

Рис. 6: сфера применения цикличных реле

Как выбрать?

При выборе конкретной модели реле времени необходимо руководствоваться такими принципами относительно их параметров:

• Род и величина рабочего напряжения – различные модели могут, как подключаться к бытовой сети в 220 В переменного тока, так и работать от пониженных управленческих цепей на 12, 42, 127 В и т. д.
• Допустимый ток нагрузки – определяет пропускную способность контактов реле времени без их перегрева.
• Диапазон времени срабатывания контактов и чувствительность регулировки этого параметра – определяет скорость включения реле времени, возможность его изменения в каких-либо пределах и возможный шаг регулировки.
• Конструктивные особенности и принцип работы – если по местным условиям не допускается классическое переключение контактов по соображениям взрывоопасности, необходимо устанавливать бесконтактные модели.
• Влагозащищенность и температурный диапазон – определяет допустимые параметры окружающей среды, в которых может эксплуатироваться данное реле времени.
• Тип устройства (цикличные или промежуточные) – первый из них задает некую периодичность выдаваемого сигнала, а второй выступает в качестве промежуточного звена, обеспечивающего задержку времени в уже существующей цепи.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме.  Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор.  В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Видео в развитие темы

https://www.youtube.com/watch?v=swsDJITJZs8
https://www.youtube.com/watch?v=IYZCY1hXFdc

Список использованной литературы

• Фигурнов Е. П. «Релейная защита» 2004
• Игловский И. Г., Владимиров Г. В. «Справочник по слаботочным электрическим реле» 1984
• Филипчеико И, П., Рыбин Г. Я. «Электромагнитные реле»  1968
• Гуревич В.И. «Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера» 2011
• Андреев В.А. «Релейная защита систем электроснабжения в примерах и задачах» 2008
• Басс Э.И., Дорогунцев В.Г. «Релейная защита электроэнергетических систем» 2002

принцип работы, виды, схемы подключения

Устройство, срабатывающее по факту истечения назначенного временного интервала, называется реле времени — прибор нашёл широкое применение в электротехнике, электрике, электронике. Благодаря его использованию в схемных решениях удаётся реализовывать более гибкие функции управления различной техникой и аппаратами.

В зависимости от конструкции и принципа работы прибора можно организовать различные по сложности исполнения электрические схемы.

Предлагаем разобраться, какие существуют виды реле времени, в чем их специфика работы и применения. Теоретический материал дополнен практическими рекомендациями по подключению и настройке устройства временного управления.

Содержание статьи:

• Принцип действия реле времени
  • Вариант #1: электромагнитные приборы
  • Вариант #2: пневматические устройства
  • Вариант #3: модификации часового типа
  • Вариант #4: электронные реле
• Настройка электронно-механических аналоговых реле
• Регулировка приборов с цифровой шкалой
• Подключение реле времени в схеме управления
• Выводы и полезное видео по теме

Принцип действия реле времени

Электронные приборы представлены конструктивным разнообразием, поэтому рассматривать принцип устройства реле времени следует с учётом каждой конструктивной вариации в отдельности.

Такой выглядит одна из многочисленных конструкций реле времени. По сути, прибор напоминает обычный коммутатор, действие которого, однако, привязано к циклу течения времени

С точки зрения исполняемых действий, на практике используются электромагнитные, пневматические, электронные конструкции и устройства на часовом механизме.

Вариант #1: электромагнитные приборы

Устройства, поддерживающие электромагнитный принцип действия, как правило, предназначены для работы исключительно в схемах с питанием от постоянного тока.

Конструкция электромагнитного реле времени РЭВ-814: 1 – узел неподвижных контактов; 2 – скоба; 3 – демпферный механизм из меди; 4 – угольник; 5 – сердечник обмотки главного контура; 6 – якорь; 7 – подвижные контакты якоря

Диапазон срабатывания по времени обычно составляет 0,07 – 0,11 сек по включению и 0,5 – 1,4 сек по отключению. Конструкция таких реле времени содержит две рабочих обмотки, одна из которых представляет собой короткозамкнутый контур в виде медного кольца.

Когда через основную обмотку проходит электрический ток, отмечается рост магнитного потока. Этим потоком формируется ток короткозамкнутой обмотки, за счёт чего рост магнитного потока основной обмотки ограничивается.

Как результат, формируется временная характеристика движения якоря исполнительного механизма или, иными словами, создаётся выдержка по времени на включение.

Усовершенствованная конструкция реле времени электромагнитного типа. Этой моделью прибора поддерживается коммутация четырёх независимых каналов нагрузки. Вместе с тем по токовым параметрам устройство выглядит слабее старых моделей (+)

Если прекращается подача тока в контур основной обмотки, благодаря эффекту индуктивности, некоторое время остаётся активным магнитное поле короткозамкнутой обмотки. Соответственно, в течение этого времени реле не отключается.

Вариант #2: пневматические устройства

Конструкции на базе пневматических систем – своего рода эксклюзивные устройства. Подобные устройства оснащены специальной механикой замедления – пневматическим демпферным механизмом.

Регулировать время выдержки пневматических реле можно путём уменьшения или увеличения проходного сечения трубки, через которую осуществляется подвод воздуха. Для этих целей конструкции пневматических реле снабжаются регулировочным винтом.

Одна из распространённых конструкций пневматических приборов. Достаточно простое надёжное исполнение. Параметры коммутируемого тока до 16 ампер. В качестве коммутатора используется мини-переключатель на два канала

Диапазон установки временной задержки пневматических реле составляет в среднем 1 – 60 сек. Однако есть экземпляры, перекрывающие этот диапазон практически вдвое. Правда, на практике отмечены небольшие погрешности (около 10%) в плане точности срабатывания по установленным значениям.

Вариант #3: модификации часового типа

Так называемые часовые реле времени нашли широкое применение в электрике. Этот вид приборов нередко используется в конструкциях , предназначенных для защиты цепей напряжением 500 – 10000 вольт. Диапазон выдержки составляет 0,1 – 20 сек.

Принцип действия часовых моделей построен на работе пружины, взводимой механическим приводом (анкером) электромагнита. Коммутация контактных групп часового реле времени выполняется по факту пройденного времени, значение которого ранее было установлено на шкале прибора.

Представитель достаточно древней серии приборов – реле времени с часовым механизмом. Между тем, этот вид устройств показал надёжную безотказную работу в самых разных условиях

Скорость хода механизма устройства напрямую связана с силой тока, протекающего в обмотке электромагнита. Этот фактор позволяет настраивать прибор под исполнение функций защиты. Особенность такой защиты выражается полной независимостью от влияния окружающей температуры.

Вариант #4: электронные реле

Последние несколько лет практически везде, где могут применяться реле времени, на смену устаревшим электромеханическим моделям пришли электронные версии.

Этот вид приборов обладает целым рядом преимуществ:

• малые габариты корпуса;
• высокая точность срабатывания;
• удобный механизм настройки;
• визуальное отображение информации.

Электронные версии действуют, как правило, на основе цифровых импульсных счётчиков. Многие современные приборы построены на высокопроизводительных микропроцессорах. Реле цифровые обычно рассчитаны на коммутацию мало-индуктивных либо неиндуктивных нагрузок.

Современная разработка – цифровое реле, призванное обеспечить коммутацию по времени. Привлекает удобством управления и контроля, гибкой настройкой и внешним видом

Для настройки реле времени цифрового типа достаточно задать нужные временные параметры с помощью функциональных клавиш, размещённых непосредственно на фронтальной панели корпуса.

Настройка обычно доступна в широких пределах по времени, позволяет охватывать не только секунды, минуты, часы, но также дни недели. Для примера можно рассмотреть модель недельного электронного реле — таймера.

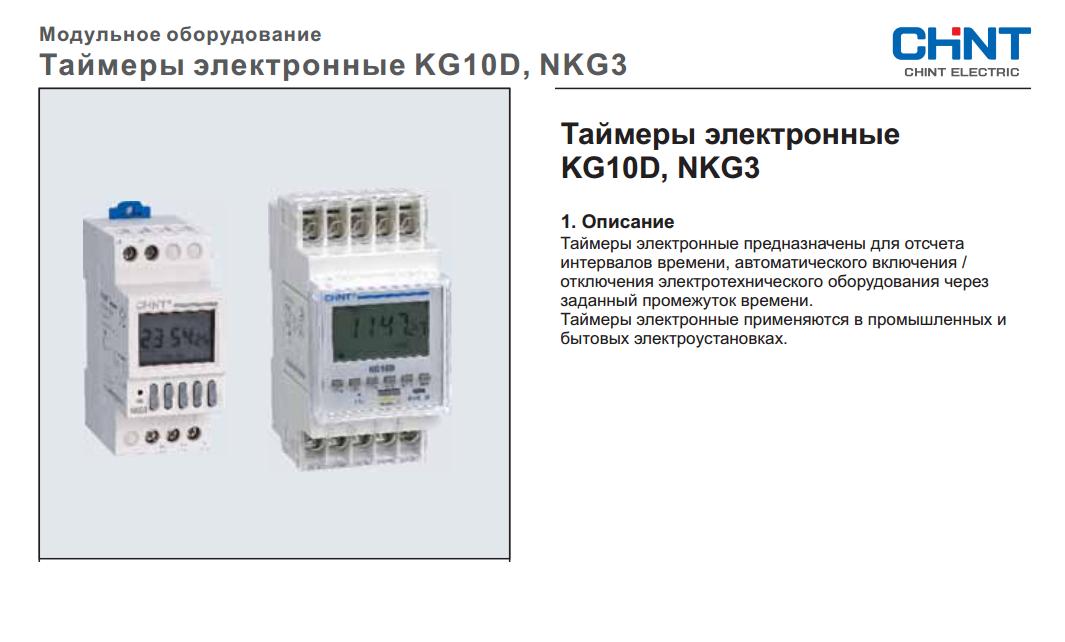

Электронный таймер с функциями автоматических включений-отключений может удачно использоваться в схемах управления разными видами устройств. Так называемое «недельное» реле времени обеспечивает выполнение функций коммутации в соответствии с установленным промежутком времени в рамках недельного цикла. Такие устройства используются в системах .

Например, благодаря прибору открываются возможности:

• коммутировать системы освещения в заданное время;
• запускать или останавливать технологическое оборудование;
• активировать/деактивировать охранные системы.

Прибор небольшой по размерам, имеет несколько функциональных клавиш управления. Применяя системную клавиатуру, пользователь может его легко настраивать (программировать).

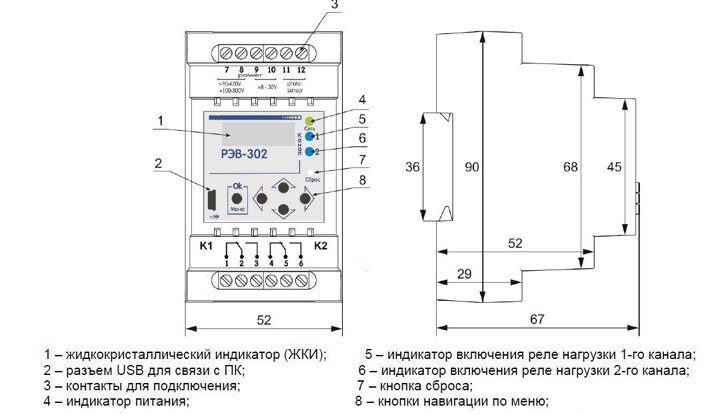

Пользовательский функционал цифрового реле времени – панель управления с клавишами установки параметров. Плюс жидкокристаллический дисплей, где отображается вся необходимая информация

Режим программирования активируется нажатием и удержанием кнопки, обозначенной символом «P». Выполнить системный сброс помогает клавиша «Reset». Изменение настроек времени реле осуществляется клавишами установки минут, часов, дней недели при активном режиме программирования.

Стандартной схемой подключения реле времени предусматривается установка одного из двух режимов управления действиями – ручного или автоматического. Удобство настройки реле цифрового типа обеспечивает информационный жидкокристаллический дисплей.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки REV Ritter, предназначенного для включения в сетевую домашнюю розетку.

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

1. Поднять все сегменты, расположенные по окружности диска настройки.
2. Опустить только те сегменты, которые соответствуют времени настройки.
3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле REV Ritter позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети (+)

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Подключение реле времени в схеме управления

Устройство необходимо подключать с учётом соответствия места установки тем условиям, какие заявлены в техническом паспорте прибора. Как правило, монтаж предполагает вертикальную установку прибора при допусках отклонения от вертикали не более чем на 10º.

Температурные границы помещения, где предполагается монтаж и эксплуатация реле времени, обычно не превышают диапазон -20°С + 50°С.

Уровень влажности воздуха в зоне инсталляции прибора не должен превышать значения 80%. Электрическую схему, куда устанавливается таймер, на время установки следует отключить от сетевого питания.

Классическая схема подключения реле времени, в данном случае, для прибора, коммутирующего два канала с нагрузкой. По такому же принципу подключаются устройства на разное число коммутаций (+)

Прибор любой конструкции традиционно имеет технический паспорт, где обозначена схема подключения. Многие таймеры электронно-механические и цифровые дополняются схемой, нанесённой непосредственно на корпусе и показывающей, как и в какой последовательности подключить реле времени.

Классический вариант подключения выглядит так:

1. Подключение лини напряжения на клеммы питания прибора.
2. Фазная линия через автоматический выключатель соединяется с входным контактом нагрузки реле.
3. Выходной контакт нагрузки реле подключается непосредственно к фазной линии нагрузки.

По сути, схема подключения для основной массы приборов выстраивается по идентичному принципу: подключение питания на сам прибор и включение нагрузки через группу коммутируемых контактов.

В зависимости от типа реле (однофазные, трёхфазные), а также от конструктивных особенностей, этих контактных групп может быть несколько.

Простой вариант реле времени можно сделать собственноручно. Схемы различных самоделок описаны в .

Выводы и полезное видео по теме

В видео-ролике рассматривается возможность использования модульного устройства, где присутствуют два независимых коммутирующих по времени устройства. Схема предусматривает включение двух приборов бытовой техники, настройку их работы во временных интервалах и другие функции.

Конечно же, все существующие модификации реле времени не охватить одним скромным обзором. Для рассмотрения всего ассортимента приборов потребуется написать целую книгу. Собственно, справочники по таймерам разных видов доступны, и при желании отыскать необходимые сведения можно всегда.

Есть, что дополнить, или возникли вопросы по работе, выбору, подключению и настройке реле времени? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Реле задержки времени: принцип работы, применение

Содержание

Что такое реле времени?

Реле задержки времени — тип реле со встроенной функцией задержки времени. Это означает, что реле не будет немедленно активироваться при подаче питания, а будет ждать установленное время, прежде чем сделать это. Это может быть полезно для приложений, требующих задержки перед активацией реле, таких как промышленная автоматизация или системы безопасности.

Существует множество различных типов реле задержки времени, каждое из которых имеет уникальные функции и возможности. Некоторые реле имеют регулируемые временные задержки, в то время как другие имеют предустановленные временные задержки, которые нельзя изменить. Кроме того, некоторые реле имеют несколько временных диапазонов, которые можно выбрать, в то время как другие ограничены одним диапазоном.

Где используются реле времени?

Реле времени

обычно используются в различных промышленных и коммерческих приложениях. Некоторые распространенные приложения включают машины, здания, водные сегменты, HVAC и другие приложения.

Управление машиной

Они часто используются в приложениях управления машинами для обеспечения циклического переключения механизмов. Это может помочь предотвратить прилипание или повреждение оборудования.

Управление освещением

Реле времени

можно использовать для задержки включения нескольких рядов ламп в производственных помещениях или теплицах. Это может помочь сэкономить энергию, предотвращая включение света, когда он не нужен.

Сегменты воды

Управление насосами и ирригационные системы являются обычными приложениями для реле времени в водном сегменте.

Система управления ОВКВ

Может использоваться в системах HVAC для управления вентиляторами и системами централизованного водоснабжения. Это может помочь сэкономить энергию и сохранить комфорт в зданиях.

Включение тревоги

Реле времени можно использовать для срабатывания сигнализации по истечении заданного времени. Это может быть полезно для приложений безопасности или для целей мониторинга.

Это всего лишь несколько примеров использования реле времени. Есть много других потенциальных применений для этих универсальных устройств.

Типы реле времени

Таймеры задержки включения

Таймер с задержкой включения — это реле задержки времени, используемое для управления активацией цепи путем задержки начала протекания тока. Таймеры с задержкой включения обычно используются в приложениях, где важно гарантировать, что цепь не активируется до тех пор, пока не истечет определенное время. Это может помочь предотвратить случайную активацию цепи или дать время системе стабилизироваться, прежде чем она будет активирована.

Таймеры задержки выключения

Таймеры задержки отключения

представляют собой тип реле задержки времени, которое размыкает или замыкает цепь при отключении питания. Контакты не вернутся в нормальное положение до тех пор, пока не истечет заданное время задержки, после чего нагрузка обесточивается. Таймеры с задержкой на выключение часто называют таймерами с задержкой на паузу.

Если вы снова замкнете управляющий переключатель во время отсчета времени, это сбросит временную задержку; однако большинство таймеров задержки выключения автоматически сбрасываются при отключении питания, но некоторые модели допускают ручной сброс.

Одноразовые таймеры

Однократные таймеры представляют собой реле задержки времени, используемые для активации цепи по истечении заданного времени.

Их также называют таймерами одиночного выстрела, интервальными таймерами одиночного выстрела и таймерами одиночного импульса. Однократные таймеры активируются питанием. При подаче питания контакты переходят в другое положение.

Они остаются в этом новом положении в течение ранее установленного времени, а затем возвращаются на исходное место. Таймер запускается заново, когда предыдущий цикл завершается, и переключатель, управляющий им, выключается. Однократные таймеры часто используются в промышленных условиях, например, в качестве кнопок пуска/остановки рабочего оборудования.

Интервальные таймеры

Интервальные таймеры представляют собой реле задержки времени, используемые для управления продолжительностью времени, в течение которого электрическая нагрузка находится под напряжением. Их также называют таймерами формирования импульса, таймерами байпаса, таймерами интервальной задержки и таймерами задержки при подаче питания с мгновенным переключением.

Таймеры такого типа работают, задерживая подачу питания на электрическую нагрузку до тех пор, пока не истечет определенное время. По истечении таймера питание подается и остается включенным, пока не истечет время таймера. В этот момент питание отключается от нагрузки и остается выключенным до тех пор, пока питание не будет подано снова.

Таймеры перезапуска

Таймеры повторного цикла представляют собой тип реле задержки времени, используемого для управления включением и выключением нагрузки. Их также называют рабочими циклами или таймерами циклов. Эти таймеры экономят энергию, выключая и включая нагрузку через равные промежутки времени. Их также можно использовать для создания эффекта мерцания. Таймеры рециркуляции бывают однофункциональными или многофункциональными устройствами.

CHINT Реле задержки времени

Реле времени задержки NJS1 представляет собой электронное устройство, используемое для управления цепями. Он специально разработан для источников питания переменного тока 50 Гц/60 Гц и может работать с напряжением до 380 В. Реле имеет потребляемую мощность менее 3 ВА и электрический ресурс 1×10(5). Он также имеет механический срок службы 1×10(6) и может работать при температурах от -5 до +40 градусов Цельсия.

Реле задержки времени NJS1 можно использовать несколькими способами. Например, он может управлять двигателями, освещением или другими электрическими устройствами. Это также может быть функцией безопасности в приложениях, где необходима задержка перед активацией цепи.

Реле времени задержки

JSZ3 является своего рода усовершенствованным электрическим реле. Он принимает микрокомпьютерное управление, имеет функцию временной задержки и может широко использоваться в автоматическом управлении полным оборудованием, системе автоматического управления и автоматическом управлении машиной.

Реле времени задержки JSZ3 — отличный вариант для тех, кто ищет точный таймер. С точностью задержки менее 10% он идеально подходит для широкого спектра приложений. Диапазон температур окружающей среды от -5°C до +40°C также делает его пригодным для различных условий.

Кроме того, он может быть установлен в оборудовании, панели или на DIN-рейке, что позволяет адаптировать его к различным ситуациям.

Заключение

Реле задержки времени управляют активацией цепей по истечении заданного времени. Существуют различные реле задержки времени, каждое из которых предназначено для определенных целей. Некоторые распространенные приложения для реле задержки времени включают управление пуском и остановом машин, управление включением и выключением нагрузки и задержку включения цепи.

CHINT — компания, специализирующаяся на производстве реле задержки времени. Наши продукты предназначены для использования в различных условиях и приложениях. Некоторые из наших самых популярных продуктов включают реле времени с задержкой времени NJS1 и реле времени с задержкой JSZ3. Оба этих продукта легко адаптируются и обеспечивают высокую точность. Если вы ищете реле задержки времени, CHINT — отличный вариант для рассмотрения.

Рекомендуем к прочтению

Низковольтный электрический

Разница между контактором и реле

Содержание Для чего используется контактор? Итак, что такое контактор? Контактор служит в качестве переключающего устройства с электрическим приводом и используется для

Подробнее »

Автоматика

Все, что вам нужно знать о силовых реле

Содержание Что такое силовое реле? Это переключатель, который поставляется с электромагнитом для замыкания или размыкания цепи. В основном это

Подробнее »

Реле с задержкой по времени – Принцип действия, преимущества, применение

Реле с задержкой по времени – это тип управляющего реле со встроенной функцией работы с задержкой по времени. Обычное реле меняет свои контакты мгновенно при включении и выключении катушки реле. С другой стороны, реле задержки времени замыкает или размыкает свои контакты до или после некоторой задержки времени.

Обычное реле действует как переключатель, управляемый через электрическую цепь. Когда на катушку и электромагнит подается питание, активируются один или несколько контактов. Это позволяет другим цепям открываться и закрываться независимо.

Важность реле

Реле имеют фундаментальное значение в промышленности, особенно в тех процессах, когда необходимо дистанционное управление оборудованием. Чтобы прервать переменную электрическую энергию, электрическое реле является наиболее подходящим инструментом для достижения цели.

Реле имеют широкое применение в части процессов автоматизации любого рода, таких как упаковка, сборка и децентрализованные механизмы.

Что такое реле времени?

Реле времени представляет собой устройство управления, использующее электромагнитные принципы для управления задержкой.

С помощью поворотной ручки, встроенной в сам таймер, мы можем регулировать время. Предварительно установленное время может варьироваться от миллисекунд до часов и даже дней. Однако в промышленных системах управления это обычно порядка секунд и минут. Они позволяют нам контролировать время при активации или деактивации процесса.

Реле времени задерживают путем активации их контактов, когда установленное время реле времени проходит после активации реле.

Реле времени с задержкой отключения вызывают отключение контактов времени по истечении выбранного времени с момента отключения катушки реле времени. Эти реле обычно имеют источник питания реле времени и контакт, который управляет активацией времени.

Принцип действия реле времени

Реле времени представляет собой тип реле времени, контакты которого переключаются через некоторое время (установленное время) после получения сигнала активации от элемента обнаружения реле.

При включении или выключении реле таймер начинает отсчет с нуля до настоящего времени. Это называется накопленным временем. Как только накопленное время и заданное время сравняются, контакты таймера меняют состояние.

Типы реле времени

Существует три типа реле времени . Это;

1. Соединение с выдержкой времени (TON, Задержка включения таймера),
2. Разъединение с выдержкой времени ((TOF, Задержка выключения таймера) и
3. Соединение и отключение по времени. Обозначается как КТ x, где «КТ» обозначает контактор или реле времени. Цифра «x» указывает на его положение в установке.

1. Соединение по времени (TON, Таймер задержки включения)

Соединение по времени включения также известно как «Таймер задержки включения» или «Работа с задержкой». Когда катушка таймера активируется (запитывается), ее контакты меняют положение через определенное время.

Как только ток достигает катушки таймера, через некоторое время «t» контакты меняют положение. Это означает, что когда контакт разомкнут, перейдите в закрытое состояние, а закрытые контакты разомкнутся (рабочее состояние).

Контакты останутся в этом положении, пока на катушку подается питание. Контакты возвращаются в исходное состояние сразу после обесточивания катушки.

Если на обмотки реле времени не поступает питание, они возвращаются в исходное состояние (в состоянии покоя).

2. Отключение по времени (TOF, Timer OFF Delay)

Это также называется задержкой сна или «задержкой OFF». Эти таймеры меняют положение контактов, когда мощность достигает катушки таймера. После отключения питания от катушки начинает течь время выключения «t», чтобы они вернулись в исходное состояние (отдых).

«t» — время от отключения катушки до смены положения контактов. Контакты останутся в рабочем положении, пока на катушку подается питание.

Биполярный транзистор – Def…

Включите JavaScript

Биполярный транзистор – определение, конструкция, типы и применение

катушки, контакты возвращаются в исходное положение «t» секунд спустя. На схеме время не указано, но срабатывание называется триггером, а контакты — выходами

Нормально разомкнутый контакт с задержкой закрытия (NOTC)

При подаче питания на катушку реле подается напряжение, и контакт немедленно размыкается (мгновенное размыкание).

Нормально замкнутый Задержка размыкания (NCTO)

При подаче питания реле срабатывает через некоторое время, и контакт размыкается только после временной задержки. Контакт замыкается немедленно, когда катушка реле обесточивается. Нормально закрытый Задержка открытия с выдержкой времени (NCTO) В реле вместо нормально разомкнутых контактов используются нормально замкнутые контакты.

Нормально разомкнутый Задержка размыкания (NOTO)

После обесточивания, когда на реле подается питание, контакт замыкается и остается замкнутым некоторое время после отключения питания от катушки.

Нормально замкнутое Время задержки закрытия (NCTC)

После отключения питания реле имеет те же настройки, что и предыдущее, за исключением того, что контакты находятся в нормально замкнутом (NC) состоянии.

Преимущества реле времени

1. Обеспечивает электрическое разделение малых и больших токов.
2. С помощью этого устройства можно управлять различными переменными, такими как напряжение, мощность и управляющие напряжения.
3. Реле можно управлять с удаленной станции.
4. Реле задержки времени используются для реализации логики управления с помощью ПЛК или РСУ.
5. Реле задержки времени полезно для планирования запуска или остановки оборудования.
6. Реле задержки времени позволяет устанавливать время задержки от нескольких секунд до даже часов.
