ГОСТ 7174-75 Рельсы железнодорожные типа Р50. Конструкция и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ ТИПА Р50
Конструкция и размеры
ГОСТ 7174-75*
Railway rails type P50.
Construction and dimensions
Дата введения 1977-01-01
ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1975 года N 1572
ПРОВЕРЕН в 1985 г. Постановлением Госстандарта от 09.04.85 N 1019 срок действия продлен до 01.01.92*
*Ограничение срока действия снято постановлением Госстандарта СССР от 05.09.91 N 1424. (ИУС N 12, 1991 год). Примечание
ВЗАМЕН ГОСТ 7174-65
ПЕРЕИЗДАНИЕ (декабрь 1987 г.) с Изменением N 1, утвержденным в апреле 1985 г. (ИУС 7-85).
1. Настоящий стандарт распространяется на закаленные и незакаленные железнодорожные рельсы типа Р50 и устанавливает их конструкцию и размеры.
Настоящий стандарт соответствует рекомендации СЭВ по стандартизации РС 1937-69.
2. Конструкция и размеры поперечного сечения рельсов должны соответствовать указанным на черт.1, а расположение и размеры отверстий в шейке на концах рельсов — на черт.2.
По заказу потребителя рельсы могут быть изготовлены без отверстий в шейке и без закалки поверхности катания головки на одном или обоих концах.
Допускается по соглашению между изготовителем и потребителем изменение размещения отверстий на концах рельсов.
* Размеры обеспечиваются инструментом.

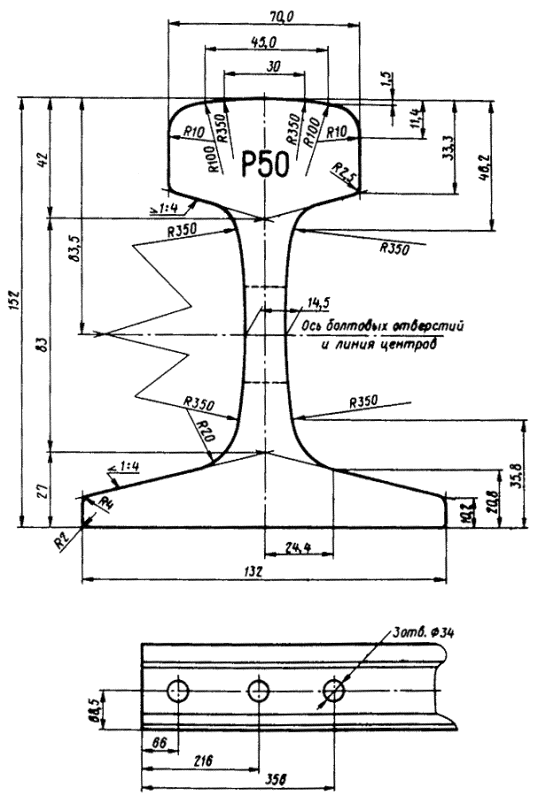

Черт. 1
Примечание. Расположение болтовых отверстий контролируется по клиновой части пазухи.
Черт. 2
Условное обозначение железнодорожного рельса типа Р50:
Рельс Р50 ГОСТ 7174-75
4. Не допускается отклонение от симметричности профиля поперечного сечения рельса относительно его вертикальной оси: по подошве — более 1 мм и по головке — более 0,3 мм.
5. На кромках отверстий в шейке рельса должна быть снята фаска размером от 1 до 2 мм под углом около 45°.
На объемнозакаленных рельсах снятие фаски по ГОСТ 18267-82.
4, 5. (Измененная редакция, Изм. N 1).
6. Длина рельсов должна соответствовать указанной в таблице.
Длина, м | Допускаемое отклонение по длине, мм, для рельсов | Наличие отверстий в шейке на концах рельса | |
закаленных* | незакаленных | ||
25,00 | ±9 | ±6 | На обоих концах |
24,92 | ±9 | ±6 | То же |
24,84 | ±9 | ±6 | » « |
25,00 | +10; -20 | ±20 | Без отверстий |
12,5 | ±7 | ±6 | На обоих концах |
12,52 | ±7 | ±6 | На одном конце |
12,46 | ±7 | ±6 | На обоих концах |
12,42 | ±7 | ±6 | То же |
12,38 | ±7 | ±6 | » « |
*Для поверхностно-закаленных по всей длине рельсов с нагрева токами высокой частоты допуски на длину должны устанавливаться одинаковыми с допусками для незакаленных рельсов.
7. Допускается контактная или газопрессовая сварка рельсов длиной до 25 м из рельсов длиной не менее 6 м, изготовленных из стали одного способа выплавки. Количество кусков в свариваемом рельсе должно определяться по соглашению между изготовителем и потребителем.
8. Технические требования для незакаленных рельсов из мартеновской стали — по ГОСТ 24182-80, для объемно-закаленных рельсов — по ГОСТ 18267-82.
9. Соответствие профиля рельсов размерам, установленным настоящим стандартом, должно определяться шаблонами на расстоянии не более 150-200 мм от торца контролируемого рельса. Применение других приборов запрещается.
10. Расчетные данные приведены в справочном приложении к настоящему стандарту.
ПРИЛОЖЕНИЕ
Справочное
Площадь поперечного сечения рельса, см² | 65,99 |
Расстояние от центра тяжести, мм: | |
до низа подошвы | 70,5 |
81,5 | |
Момент инерции относительно осей, см⁴: | |
горизонтальной | 2011 |
вертикальной | 375 |
Момент сопротивления, см³: | |
по низу подошвы | 285 |
по верху головки | 247 |
по боковой грани подошвы | 55 |
Теоретическая линейная плотность одного метра рельса (при плотности стали 7830 кг/м³), кг | 51,67 |
Распределение металла по площади поперечного сечения рельса, % от всей площади: | |
в головке | 38,12 |
в шейке | 24,46 |
в подошве | 37,42 |
ГОСТ 7174-75 Рельсы железнодорожные типа Р50.
Конструкция и размерыГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ
ТИПА Р50
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 7174-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ ТИПА Р50 Конструкция и размеры Railway rails type Р50. |
ГОСТ ГОСТ 7174-65 |
Постановлением
Государственного комитета стандартов Совета Министров СССР от 18 июня 1975 г.
№
1572 срок введения установлен
с 01.01.77
Проверен в 1985 г. Постановлением Госстандарта от 09.04.85 № 1019 срок действия продлен
до 01.01.92
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на закаленные и незакаленные железнодорожные рельсы типа Р50 и устанавливает их конструкцию и размеры.
Настоящий стандарт соответствует рекомендации СЭВ по стандартизации PC 1937-69.
2. Конструкция и размеры поперечного сечения рельсов должны соответствовать указанным на черт. 1, а расположение и размеры отверстий в шейке на концах рельсов — на черт. 2.
По заказу потребителя рельсы могут быть изготовлены без отверстий в шейке и без закалки поверхности катания головки на одном или обоих концах.
Допускается по соглашению
между изготовителем и потребителем изменение размещения отверстий на концах
рельсов.
3. Предельные отклонения по выпуклости головки при измерении по оси симметрии поперечного профиля рельса должны быть ±0,5 мм, а по равномерной выпуклости подошвы — 0,5 мм. Вогнутость подошвы рельса не допускается.
А-А
* Размеры обеспечиваются инструментом.
Черт. 1
Примечание. Расположение болтовых отверстий контролируется по клиновой части пазухи.
Черт. 2
Условное обозначение железнодорожного рельса типа Р50:
Рельс Р50 ГОСТ 7174-75
4. Не допускается отклонение от симметричности профиля поперечного сечения рельса относительно его вертикальной оси: по подошве — более 1 мм и по головке — более 0,3 мм.
(Измененная редакция, Изм. № 1).
5. Кромки отверстий в шейке рельсов должны иметь фаски размером от 1,5 до 3 мм под углом 45°.
(Измененная редакция, Изм.
№
2).
На объемнозакаленных рельсах снятие фаски по ГОСТ 18267-82.
6. Рельсы изготовляют длиной, соответствующей приведенной в таблице.
|
Длина рельса (при t =(20±2) ° С), м |
Допускаемые отклонения по длине, мм, для рельсов |
Наличие отверстий в шейке на концах рельса |
||
|
нетермоупрочненных |
термоупрочненных по всей длине |
|||
|
I класс |
II класс |
|||
|
25,000 |
±20 |
±20 |
Без отверстий |
|
|
|
±6 |
±9 |
±15 |
Отверстия на обоих концах |
|
24,920 |
||||
|
24,840 |
||||
|
12,520 |
±6 |
±7 |
±10 |
Отверстия на одном конце |
|
12,500 |
±6 |
±7 |
±10 |
Отверстия на обоих концах |
|
12,460 |
||||
|
12,420 |
||||
|
12,380 |
||||
Примечание.
По требованию потребителя рельсы изготовляют другой длины».
(Измененная редакция, Изм. № 2).
7. Допускается контактная или газопрессовая сварка рельсов длиной до 25 м из рельсов длиной не менее 6 м, изготовленных из стали одного способа выплавки. Количество кусков в свариваемом рельсе должно определяться по соглашению между изготовителем и потребителем.
8. Технические требования для незакаленных рельсов из мартеновской стали — по ГОСТ 24182-80, для объемно-закаленных рельсов — по ГОСТ 18267-82.
9. Соответствие профиля рельсов размерам, установленным настоящим стандартом, должно определяться шаблонами на расстоянии не более 150 — 200 мм от торца контролируемого рельса. Применение других приборов запрещается.
10. Расчетные данные приведены в справочном приложении к настоящему стандарту.
ПРИЛОЖЕНИЕ
Справочное
Площадь поперечного сечения
рельса, см2 .
………………………………………………………….. 65,99
Расстояние от центра тяжести, мм:
до низа подошвы ……………………………………………………………………………………….. 70,5
до верха головки ………………………………………………………………………………………… 81,5
Момент инерции относительно осей, см4:
горизонтальной …………………………………………………………………………………………. 2011
вертикальной ……………………………………………………………………………………………… 375
Момент сопротивления, см3:
по низу подошвы ………………………………………………………………………………………… 285
по верху головки ……………………………………………………………………
……………………. 247
по боковой грани подошвы …………………………………………………………………………… 55
Теоретическая линейная масса одного метра рельса
(при плотности стали 7850 кг/м3), кг ……………………………………………………………………… 51,8
Распределение металла по площади поперечного сечения рельса,
% от всей площади:
в головке ………………………………………………………………………………………………….. 38,12
в шейке …………………………………………………………………………………………………….. 24,46
в подошве ………………………………………………………………………………………………… 37,42
