Как отремонтировать микроволновку самостоятельно и найти неисправности

• Конструкция микроволновки
• Поиск поломки
• Разборка микроволновой печи самостоятельно
• Разрушение колпачка на магнетроне
• Ремонт неисправностей микроволновки самостоятельно
• Перегорание защитной слюды
• Другие неисправности
• Видео по ремонту микроволновки

Многие из нас забыли о различных плитах, варочных панелях и полностью доверяют процесс приготовления пищи микроволновым печам СВЧ. И это совсем неудивительно: микроволновки мало занимают места, имеют богатый набор разных функций и значительно экономят время. Естественно, мы бываем очень огорчены, когда наша микроволновка выходит из строя. Причины поломки и неисправности могут быть разными. Рассмотрим, что ломается в СВЧ печи чаще всего. Зачастую при поломке микроволновки необходимо обращаться к специализированному мастеру. Ведь это не самое простое устройство, поэтому ремонт довольно сложен.

Но на самом деле конструкция микроволновой печи элементарна и включает лишь несколько основных элементов. Если предварительно ознакомиться с частыми поломками, то ремонт микроволновки самостоятельно не составит труда.

Конструкция микроволновки

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

1. Магнетрон.
2. Трансформатор.
3. Высоковольтный предохранитель.
4. Выпрямительный диод.
5. Конденсатор.
6. Блок управления.



Расположение элементов в микроволновке

Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

• Целостность сетевого шнура.
• Положение дверцы и систему ее закрытия.
• Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагреваНеисправности предохранителя

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки.

Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

1. Предохранители.
2. Конденсатор.
3. Диод.
4. Трансформатор.
5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Далее проводится проверка трансформатора.

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

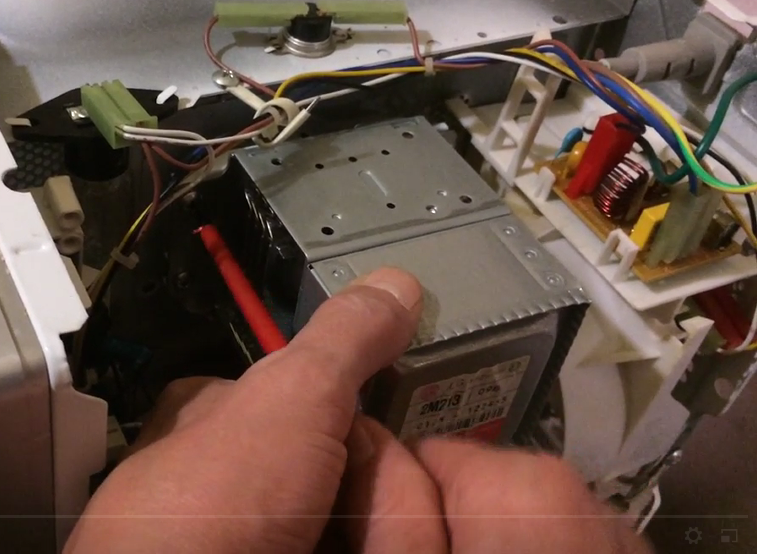

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Разрушение колпачка на магнетроне

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.

Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

• Замена колпачка.
• Переворот колпачка.

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт неисправностей микроволновки самостоятельно

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

1. Микроволновка отключается от сети.
2. Происходит разрядка трансформатора (5 минут).
3. От дефектной детали отсоединяются клеммы, ее извлекают.
4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам.

Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Перегорание защитной слюды

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ?  Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Другие неисправности

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.

Видео по ремонту микроволновки

Видео:

Можно ли/как отремонтировать микроволновку своими руками

Содержание

1. Требования для безопасного ремонта
2. Визуальная оценка масштаба проблемы
3. Типовые неисправности и способы их устранения
4. Подготовительный этап ремонта: что важно сделать до начала разборки корпуса СВЧ печи
5. Неисправности и самостоятельный ремонт
6. СВЧ печь не реагирует на кнопку включения
7. Микроволновка продолжает работать после окончания выставленного времени
8. Пробой слюдяной крышки
9. Не включается микроволновка
10. Искрит микроволновка внутри: что делать
11. Поломка подсветки
12. Неравномерно крутится тарелка
13. Принципиальная электрическая схема СВЧ печи

Требования для безопасного ремонта

Самые «популярные» дефекты — результат «подрывных действий» владельцев, относящихся к микроволновой печи небрежно, нарушающих принципы эксплуатации. Заводские дефекты в большинстве случаев обнаруживаются еще до окончания гарантийного срока, поэтому они устраняются в сервисах бесплатно.

Планируя ремонт микроволновой печи своими руками, необходимо ознакомиться с обязательными мерами безопасности.

1. Первое необходимое действие — отключить прибор от сети, второе — разрядить конденсатор с помощью куска изолированного провода.
2. Запрещается включать микроволновую печь с пустой камерой. Необходимо вставить неметаллическую емкость, наполненную водой.
3. Не включайте печь, если вентилятор неисправен. Следствием этого будет выход из строя магнетрона.
4. При сборке магнетрона удалите весь мусор из волновода.
5. Если резонатор или волновод повреждены, не запускайте магнетрон с открытой дверцей.

Чтобы не усложнять и не затягивать сборку микроволновой печи после ремонта, рекомендуется сфотографировать каждую секцию перед отсоединением деталей. Этот процесс позволит выполнить обратную операцию относительно быстро и правильно.

Визуальная оценка масштаба проблемы

Это первое, что необходимо сделать перед проведением любых ремонтных работ. Потенциальный виновник быстро определяется по характеристикам неисправности.

1. Микроволновая печь не хочет включаться. Скорее всего, следует проверить и заменить предохранитель.
2. Печь включается сама по себе, выключается сама по себе или не выключается. Вентиляция заблокирована или требуется ремонт реле.
3. Прибор работает, но нагревается слишком слабо. Источником проблемы является магнетрон или скачок напряжения.
4. Устройство не нагревается, но индикатор горит и плата вращается. Виновником является падение напряжения или цепь, которую необходимо прозвонить.
5. Блюдо вращается, но делает это странно и рывками. Двигатель неисправен или причиной неисправности стали канавки, покрытые грязью.
6. Таймер в порядке, но микроволновая печь не нагревается. Проблема может заключаться в заблокированной двери.
7. Вы чувствуете запах гари, а прибор искрит. Слюдяная прокладка срочно нуждается в очистке.
8. Печь работает, но дисплей «неисправен»: он не показывает все показания. Проблема заключается в дисплее.
9. Ни микроволновая печь, ни дисплей не работают. Виноват неисправный процессор.

Если клавиши не нажимаются, их необходимо заменить или перепаять.

Типовые неисправности и способы их устранения

Прежде чем перейти к детальному устранению следующих неисправностей, мы считаем необходимым предупредить вас, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети, т.е. выдернуть вилку из розетки.

Нет реакции на кнопку питания.

В этом случае диагностика и ремонт должны проводиться в соответствии со следующей последовательностью действий:

1. Проверьте наличие сетевого напряжения. Если нет, решите проблему с источником питания, в противном случае перейдите к следующему шагу.
2. Проверьте подачу питания на модуль управления. Начните с предохранителя. Если он перегорел, замените его. После этого включите прибор и попробуйте нагреть, например, стакан воды. Если все работает, ремонт завершен. Если предохранитель перегорел, проблема кроется в модуле управления, и его необходимо отремонтировать или заменить.

Для того чтобы самостоятельно отремонтировать модуль управления, необходимо иметь некоторые навыки в радиоэлектронике; без них не рекомендуется начинать самостоятельный ремонт модуля управления.

Пример расположения предохранителей на блоке управления

Микроволновая печь не выключается после завершения цикла приготовления.

В большинстве случаев эта проблема указывает на неисправность микровыключателя положения двери. Чтобы устранить проблему, найдите, проверьте и, при необходимости, замените выключатель.

Если микропереключатели в порядке, проблема может быть связана с реле, подающим напряжение на силовой трансформатор в цепи питания магнетрона. «Если контакты реле «заедают», замените выключатель на новый.

Если с реле проблем нет, проблема заключается в блоке управления, замените или отремонтируйте его.

Плохое отопление.

Эта неисправность чаще всего вызвана падением напряжения в домашней электрической системе. Если оно опускается ниже 205,0-210,0 вольт, происходит резкое падение интенсивности микроволнового потока. Такая проблема часто встречается в частных домах в сельской местности, где регулярно происходят скачки напряжения в сети, что приводит к падению напряжения.

Если мультиметр показывает приемлемый уровень сетевого напряжения, следует проверить цепь питания магнетрона, как описано в следующем разделе.

Если диагностика магнетронной цепи не удается, все указывает на то, что проблема в модуле управления.

Нет отопления.

Эта неисправность явно указывает на неисправность в цепи питания магнетрона. Диагностика проводится следующим образом:

1. Используя мультиметр, проверьте напряжение на первичной обмотке T1 (см. рис. 1). Если напряжение отсутствует, проблема кроется в модуле управления.
2. Наличие напряжения указывает на то, что необходимо проверить высоковольтный предохранитель, трансформатор Т1, предохранитель, конденсатор С1, диод VD1 и сам магнетрон. Проверьте вышеуказанные компоненты при отключенном питании!
3. Предохранитель «проверяется» с помощью мультиметра, переключив его в режим диодного теста или измерения сопротивления. Если устройство показывает неисправность, замените предохранитель.
4. Проверьте T1 на наличие обрыва и короткого замыкания в первичной и вторичной обмотках.
5. Проверьте емкость C1, как проверить конденсатор с помощью мультиметра описано на нашем сайте.
6. «Если кто-то не знаком с технологией тестирования диодов, то с ней можно ознакомиться в ранее опубликованной статье.
7. Мы тестируем магнетрон. Есть некоторые особенности при его тестировании, поэтому давайте рассмотрим процесс более подробно:

• Прежде всего, необходимо «прощупать» нить накала, если мультиметр показывает сопротивление близкое к нулю (см. а на рисунке 6), то с ней все в порядке, продолжайте тестирование. Если измерительный прибор показывает обрыв, проверьте контакт катушки фильтра (указан желтыми стрелками на b рис. 6). Если есть проблемы с контактом креплений катушки, устройство можно отремонтировать, в противном случае все указывает на необходимость его замены.
• После проверки нити накала проверяем, нет ли неисправности проходных конденсаторов. Для этого переключите мультиметр в режим «проверки целостности», коснитесь корпуса одним щупом и поочередно касайтесь контактов магнетрона другим щупом (b на рис. 6). Нормальным показанием будет бесконечное сопротивление, в противном случае все указывает на то, что емкость пробита, и поэтому магнетрон необходимо заменить.
• Если проверка магнетрона не помогла, измерьте входные напряжения на устройстве. Если они ниже допустимых параметров, причиной может быть межобмоточное замыкание в высоковольтном трансформаторе или низкая мощность в домашней электросети.

Рисунок 6: Магнетронный контроль

Важно: магнетрон должен быть заменен магнетроном того же типа. Это связано с тем, что параметры высоковольтного трансформатора и схемы управления основаны на конкретной модели СВЧ-генератора.

Наблюдаются искры.

Эта неисправность может быть вызвана следующим:

1. Слюдяная пластина, изолирующая волновод от брызг и кусочков пищи, прогорела насквозь. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, просто замените ее.
2. Во время эксплуатации сгорела крышка сцепления. Это пластиковая крышка, которая вращает лоток. В этом случае поможет только замена. Конечно, необходимо устанавливать стяжку от аналогичных моделей, так как конструкция такой крышки может отличаться даже у одного производителя.
3. В камеру была установлена «неправильная» посуда. Обратите внимание, что металлические изделия и изделия с металлическими цветами нельзя использовать в микроволновой печи.

Поддон для сбора капель не вращается.

В первую очередь, проверьте, не заблокирован ли лоток каким-либо посторонним предметом, правильно ли он установлен или сепаратор. Если все в норме, причина кроется в диске. Это может быть вызвано следующими причинами:

1. Заклинивание двигателя (определяется прикосновением) или обрыв цепи в одной из обмоток (прикосновением к проводу). В таких случаях привод необходимо заменить.
2. Проблема с коробкой передач. В этом случае все зависит от дизайна. В некоторых случаях коробку передач можно отремонтировать. Однако практика показывает, что проще и дешевле заменить его.

Нет ответа от панели управления.

В современных электронных моделях эта неисправность указывает на проблему с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, при необходимости заменив неисправные детали.

Дисплей не работает при включении.

Если при включении загорается индикатор питания, но цифровой дисплей не работает, значит, проблема в модуле управления. Его следует отремонтировать или заменить.

Предохранитель перегорает при закрытии двери

Характерный индикатор неисправных микровыключателей в положении двери. Один из них «застрял» и не переключается, вызывая короткое замыкание в цепи управления. Ремонт заключается в замене или очистке микровыключателей.

Подготовительный этап ремонта: что важно сделать до начала разборки корпуса СВЧ печи

После инструктажа по технике безопасности приступайте к работе:

1. подготовьте рабочую зону и инструменты;
2. Ознакомьтесь с технической документацией;
3. Визуальный осмотр отремонтированного оборудования.

Первый вопрос не должен вызывать затруднений: я его пропускаю. Но с технической документацией это может стать проблемой. Поэтому я создал несколько простых диаграмм, чтобы помочь вам понять принципы:

• как работают кинематические узлы;
• строительство электрических соединений.

Как работает механика микроволновой печи

Высокочастотное излучение направлено в одну сторону, но отражается внутри рабочей камеры. Он генерирует локализованное тепло на определенных участках пищи. Для увеличения объема обогреваемой зоны используется поворотный стол, который приводится в движение собственным двигателем с актуатором.

Эмиттер магнетрона охлаждается собственным вентилятором. Дверные завесы обеспечивают плавную работу, защелки четко фиксируют закрытое положение, управляемое концевыми выключателями.

Из чего состоит электрическая схема микроволновой печи

Здесь должно быть понятно, что микроволновой печью можно управлять с помощью:

1. цифровыми технологиями;
2. или с помощью электромеханических устройств.

В каждом варианте существуют различные схемы с определенными характеристиками. Поэтому для ремонта желательно найти точное техническое описание у производителя, что довольно сложно.

С другой стороны, я показываю простейшую электрическую схему, чтобы понять алгоритмы работы таких устройств.

Она включает в себя:

• Высокочастотный фильтр, который предназначен для исключения выхода микроволновых импульсов на домашнюю проводку и/или для сглаживания входящих помех;
• Модуль управления, соединенный микропереключателями с программатором и кнопками. Работает от реле или микропроцессорного устройства формирования импульсов;
• Высоковольтный трансформатор с обмотками, подключенными к умножителю напряжения и цепи подогрева катода;
• Сам магнетрон, который генерирует электромагнитные волны в микроволновом диапазоне.

На что обратить внимание при внешнем осмотре фьюзера

Перед демонтажем корпуса оцените

• Включено ли питание внутренних цепей;
• Насколько хорошо работают дверные шторки и дверные замки;
• Правильно ли работают блокирующие контакты;
• Насколько плавно вращается лоток стола и состояние его привода;
• Работа подсветки;
• Чистота волноводного окна, а также внутренних стенок камеры.

При разборке корпуса и снятии двери не забудьте сфотографировать все узлы и механизмы в исходном и разобранном состоянии. Эти фотографии значительно облегчат сборку.

Далее, если вы не можете найти конкретную схему у производителя, мы будем полагаться на интуицию и здравый смысл.

Неисправности и самостоятельный ремонт

Некоторые неисправности микроволновой печи довольно легко устранить своими руками, другие же, напротив, требуют привлечения квалифицированного мастера. К ним относятся неисправности электронной системы, в частности, клавиатуры.

СВЧ печь не реагирует на кнопку включения

На этом этапе мы уже должны понять: есть ли напряжение на внутренних цепях. Если нет, то:

1. Проверьте правильность подключения розетки с помощью мультиметра в режиме вольтметра. Должно присутствовать напряжение 220 В;
2. Используя тестер, проверьте потенциал фазы, рабочей нейтрали и земли от контактов вилки через шнур питания до входа фильтра помех. Возможно, где-то есть перерыв;
3. Если нет, оцените состояние входного сетевого предохранителя. Это калиброванная проволока с контактными вставками, заключенная в стеклянный или фарфоровый корпус. Также необходимо убедиться, что он работает правильно.

Перегоревший предохранитель следует заменять только предохранителем того же номинала. Если он имеет большие размеры, то в случае очередной неисправности он останется неповрежденным, а внутренняя цепь перегорит.

Замена предохранителя может не решить проблему по той простой причине, что часто вместе с ним перегорают некоторые чувствительные электронные компоненты. Это требует дальнейшего тщательного осмотра всех частей электрической цепи.

Если других неисправностей не обнаружено, остается отремонтировать разобранный корпус и проверить работу печи, нагрев, например, стакан воды.

Микроволновка продолжает работать после окончания выставленного времени

Здесь, прежде всего, обратите внимание на эксплуатацию:

1. контактная группа модуля управления;
2. часы;
3. и реле генератора импульсов.

Несоответствие контактов управления

См. причины, описанные в предыдущем подзаголовке.

Реле формирования радиоимпульсов

В вариантах с электромагнитным управлением используется высокочастотный генератор импульсов, подключенный к первичной стороне высоковольтного трансформатора. В зависимости от модели он имеет различный дизайн.

Проверяется:

1. во-первых, с помощью мультиметра проверить состояние контактов, чтобы убедиться, что они не заедают;
2. затем за пределами цепи, снимая электрические характеристики путем подачи управляющего сигнала на обмотку.

Второй метод требует сборки испытательной схемы из различных источников питания, набора измерительных инструментов и практических навыков рабочего. Это проблематично для начинающего электрика.

Неисправности таймера

Необходимо проверить работу узла двигателя таймера Т и его выходного контакта SW1. См. типовую схему подключения.

Микроволновые печи с микропроцессором имеют неисправности блока таймера, если контактная группа работает правильно

Пробой слюдяной крышки

Прогорание слюдяного покрытия, которое можно заподозрить при частом искрении в камере, не влияет на работу микроволновой печи. Однако в дальнейшем это, безусловно, приведет к более серьезным неудачам. Причинами повреждения являются недостаточная загрузка камеры, накопление грязи — брызг, жира, закупоривание прибора без пищи.

1. Если повреждения минимальны, снимите элемент, открутив крепления и отделив пластину ножом. Очистите обугленный участок, обработайте его растворителем и выверните наизнанку. Затем он устанавливается на свое место.
2. Если повреждение обширное и крышку нельзя отремонтировать, деталь необходимо заменить. Доска аккуратно снимается, укладывается на слюдяной материал, выравнивается по сторонам и углам, после чего производится доводка контура. Вырежьте новую деталь острым ножом. Если необходимо сделать отверстия, используется отвертка. Края готового изделия зачищаются наждачной бумагой.
3. Если он очень грязный, им также шлифуют внутренние стенки плиты. Полученное пятно «маскируется» белой эмалевой краской. Заменитель — тот же лак для ногтей.

Если нагара нет, просто протрите поверхность влажной тканью, смоченной в растворе неабразивного моющего средства. Затем снова вставьте и установите крышку.

Не включается микроволновка

Эту неисправность часто довольно легко устранить, серьезные поломки, требующие длительного ремонта, встречаются очень редко. Причинами неисправности могут быть:

1. Низкое напряжение, из-за которого устройство не включается. Проводится проверка. Если догадка подтвердится, возможным действием будет установка стабилизатора.
2. Неисправный кабель питания. В этом случае проверяются провода и проверяется соединение. При необходимости подтяните контакты.
3. Перегорел предохранитель, расположенный рядом с трансформатором. Замените его аналогичным устройством.

Искрит микроволновка внутри: что делать

Начну с того, что искра, возникающая в электрической цепи, — это не что иное, как ток определенной силы, протекающий в газообразной среде (воздухе).

Важно помнить, что наша микроволновая печь может быть неисправной, а может и не быть. Важно только понимать, что даже эффективная конструкция начнет искрить, если в камере будут находиться металлические предметы или токопроводящая посуда.

Вследствие явления индукции сильное электромагнитное излучение магнетрона будет наводить в них ЭДС, вызывая образование дуги на корпусе. Посмотрите на электрическую схему: высоковольтный анод закорочен на него.

Такая дуга используется при сварке, но в микроволновой печи она вредна. По этой причине для разогрева пищи следует использовать только посуду с высокими диэлектрическими свойствами и без металлических цветов.

Ошибки конструкции, вызывающие образование дуги

Примеси в волноводе

Первое, что я рекомендую, это посмотреть на состояние слюдяной пластины окна волновода. Когда на него попадают жир и влага, он со временем прогорает.

Через образовавшееся отверстие грязь попадает в волновод, где также образуются прогары. Грязь может попасть на крышку антенны магнетрона и повредить ее. Все эти области должны быть тщательно проверены и очищены.

Слюдяной лист ремонтируется путем его замены, хотя для краткосрочного использования может быть достаточно перевернуть его после очистки.

Новую деталь можно легко вырезать по старым размерам из листа слюды, продающегося в строительном магазине. Это не дорого.

Ожоги в корпусе микроволновой печи

Обычно это происходит вблизи дна, где скапливаются остатки пищи. Это создает зазор, через который просачивается электромагнитное излучение.

Обожженное место должно быть тщательно очищено и механически загерметизировано. Возможно, останутся небольшие отверстия. Их размер должен быть меньше, чем отверстия в сетке, блокирующей микроволновое излучение через дверь.

Допускается заделывать щель в корпусе накладкой из латунной сетки для очистки топлива, но это очень трудоемкий процесс.

Окрашивание ремонтных следов должно производиться средствами, не выделяющими вредных веществ при нагревании.

Также возможно прогорание стенки корпуса. В некоторых случаях это можно предотвратить, если отшлифовать загрязнения до голого металла, а затем покрасить.

Поломка подсветки

Что делать, если лампочка не загорается? Индикатор микроволновой печи загорается во время работы или при открытии дверцы. Самая простая причина, почему он не работает, — это перегоревшая лампочка. В редких случаях проблема заключается в самом светильнике. Хотя лампочку можно заменить, лучше не ремонтировать ее самостоятельно. Чтобы избежать серьезных повреждений, рекомендуется поручить его ремонт профессионалам.

Неравномерно крутится тарелка

Если блюдо вращается рывками, необходимо тщательно очистить ролики. Была ли процедура очистки неудачной? Возможно, двигатель диска неисправен. В этом случае замените двигатель.

Принципиальная электрическая схема СВЧ печи

Схема подключения микроволновой печи

На первичную обмотку трансформатора подается напряжение 220 В. Обычно он расположен в нижней части и обмотан медным проводом, который может казаться оголенным. В действительности он покрыт прозрачной изоляцией. Эта катушка расположена под вторичной обмоткой. Имеется две вторичные обмотки. Один из них — это буквально несколько витков обычного провода, который не очень аккуратно намотан рядом с первичной обмоткой. Это нагретый катод. Здесь присутствует переменное напряжение 6,3 В, чтобы помочь электронам покинуть поверхность. Над ним в хорошей, прочной изоляции находится высоковольтная обмотка. Здесь на выход поступает около 2 кВ. На выходе имеется конденсатор, который шунтируется диодом. Получается, что отрицательная полуволна идет на катод, а положительная полуволна заряжает конденсатор. В следующей полуволне электрод будет находиться уже под двойным напряжением: напряжение, снимаемое с трансформатора, и разряд конденсатора. В результате получается что-то порядка 4 кВ. Этого достаточно для начала генерации.

Источники

• https://dom-i-remont.info/posts/obshhie-voprosy/remont-mikrovolnovki-svoimi-rukami-rasprostranennyie-bolezni-ih-lechenie/
• https://www.asutpp.ru/remont-mikrovolnovoy-pechi-svoimi-rukami.html
• https://ElectrikBlog.ru/kak-vypolnit-remont-mikrovolnovki-svoimi-rukami-v-domashnih-usloviyah-podrobno-pokazyvayu-vse-etapy-shemami-i-naglyadnymi-fotografiyami/
• https://cosmo-frost. ru/svch/tipichnye-neispravnosti-mikrovolnovki-i-sposoby-ustraneniya/
• https://100uslug.com/diagnostika-i-remont-mikrovolnovyx-pechej-svoimi-rukami/

Как починить микроволновую печь, которая не нагревается

Микроволновые печи являются основным продуктом на кухне большинства людей. Фантастическое изобретение, которое мы склонны принимать как должное. Если микроволновка перестала нагреваться, легко подумать, что вам может понадобиться новая микроволновка. Однако в большинстве случаев будет проще и дешевле определить и заменить неисправную деталь, вызвавшую проблему.

Как правило, если микроволновая печь не нагревается, проблема может быть вызвана дверным замком или перегоревшим предохранителем. Если неисправность более серьезная, может потребоваться замена высоковольтного конденсатора, магнетрона или диода. Чтобы определить причину проблемы с нагревом, необходимо устранить неполадки в этих частях, начиная с дверных выключателей.

Предупреждение о безопасности

Ремонт микроволновой печи более опасен, чем ремонт большинства других бытовых приборов. Высоковольтный конденсатор внутри микроволновой печи может накапливать смертельное количество электричества даже после того, как микроволновая печь была отключена от источника питания в течение нескольких месяцев. Перед ремонтом внутренних компонентов микроволновой печи следует разрядить конденсатор.

Конденсатор можно разрядить, коснувшись положительной и отрицательной клемм конденсатора металлическим лезвием отвертки. Необходимо принять меры предосторожности, чтобы изолировать себя от поражения электрическим током. Для разрядки конденсатора можно использовать отвертку с резиновой ручкой или острогубцы с резиновыми ручками. Из-за риска ремонт микроволновой печи и разрядку конденсатора следует поручить квалифицированному специалисту по ремонту микроволновой печи.

1. Неисправный дверной выключатель

Большинство микроволновых печей имеют 3-4 дверных выключателя, которые позволяют микроволновой печи работать, только если дверца закрыта. Это функция безопасности, предотвращающая выход вредных микроволн из микроволновой печи во время ее использования. Если дверной выключатель неисправен, он может препятствовать нагреву микроволновой печи, даже если дверца закрыта. Дверные выключатели могут выйти из строя из-за износа или могут не работать должным образом, если не будут надежно удерживаться на месте.

Большинство дверных выключателей активируются зубцами на двери, которые должны активировать дверные выключатели, когда дверь закрыта. Если дверной выключатель сдвинулся или не закреплен, возможно, штыри на двери не выровнены и не могут активировать дверной выключатель.

Для доступа и проверки дверных выключателей:

1. Отключите питание микроволновой печи.
2. Снимите корпус микроволновой печи.
3. Снимите панель управления, чтобы получить доступ к дверным выключателям.
4. Проверьте, не ослаблен ли дверной выключатель и не соединяется ли он с контактами двери.
5. Снимите дверные выключатели с микроволновой печи.
6. Проверьте дверные выключатели на непрерывность (непрерывный электрический путь) с помощью мультиметра.
7. Замените неисправный дверной выключатель.

2. Перегоревший предохранитель

Микроволновая печь содержит несколько предохранителей, таких как плавкий предохранитель, плавкий предохранитель и термозащитный предохранитель. Все предохранители предназначены для обеспечения вашей безопасности путем отключения питания микроволновой печи, если она станет слишком горячей или произойдет скачок напряжения. Если предохранитель перегорел, его нельзя сбросить, поэтому его необходимо заменить. Мультиметр можно использовать для проверки предохранителей на непрерывность, чтобы определить, нужно ли их заменить.

Предохранители для микроволновых печей могут располагаться в разных местах в зависимости от марки и модели микроволновой печи. Чтобы найти предохранитель, обратитесь к электрической схеме или руководству по эксплуатации микроволновой печи.

Для проверки предохранителей:

1. Отключите питание микроволновой печи.
2. Снимите корпус микроволновой печи.
3. Снять панель управления (при необходимости — зависит от модели микроволновки).
4. Отвинтите или отсоедините предохранитель, чтобы извлечь его из микроволновой печи.
5. Проверьте предохранитель с помощью мультиметра на непрерывность.
6. Если предохранитель неисправен, замените его новым, который соответствует снятому предохранителю. Установка неправильного предохранителя приведет к его повторному перегоранию или неправильной работе.

3. Неисправный диод

Диод микроволновой печи преобразует переменный ток (AC) в постоянный (DC), который удваивает напряжение и питает магнетрон, нагревающий пищу. Если диод неисправен, на магнетрон не будет поступать достаточное напряжение, и микроволновка не сможет разогреть пищу.

Чтобы определить, не вышел ли из строя диод, его можно осмотреть на наличие признаков повреждения. Его также можно проверить с помощью мультиметра и 9-вольтовой батареи, чтобы проверить целостность диода. Диод должен показывать непрерывность только в одном направлении. Если непрерывность отсутствует в обоих направлениях или имеется непрерывность в обоих направлениях при перепутывании выводов, диод вышел из строя и его необходимо заменить.

Для доступа и проверки диода:

1. Отключите питание микроволновой печи.
2. Снимите корпус микроволновой печи.
3. Разрядите конденсатор (см. предупреждение о безопасности выше).
4. Вынуть диод из микроволновки.
5. Осмотрите диод на наличие признаков повреждения.
6. Проверить диод с помощью мультиметра и 9-вольтовой батареи на непрерывность.
7. Замените неисправный диод.

4. Неисправный магнетрон

Магнетрон отвечает за создание микроволновых частот, которые нагревают пищу. Если магнетрон неисправен или неисправен, микроволновая печь не будет нагреваться должным образом. Другие симптомы неисправного магнетрона включают неправильное приготовление пищи и увеличение типичного шума, издаваемого микроволновой печью при приготовлении пищи.

Для проверки целостности магнетрона можно использовать мультиметр. Для корректной работы магнетрона показания мультиметра должны быть меньше 1 Ом. Если магнетрон неисправен, его необходимо заменить.

Для доступа и проверки магнетрона:

1. Отключите питание микроволновой печи.
2. Снимите корпус микроволновой печи.
3. Разрядите конденсатор (см. предупреждение о безопасности выше).
4. Снимите магнетрон и проверьте его целостность с помощью мультиметра.
5. Замените неисправный магнетрон.

5. Дефектный высоковольтный конденсатор

Высоковольтный конденсатор работает с диодом для преобразования переменного тока в постоянный и удвоения напряжения. Если конденсатор неисправен, микроволновая печь не сможет получить напряжение, необходимое для нагрева и приготовления пищи.

Измеритель VOM с возможностью проверки емкости можно использовать для определения неисправности высоковольтного конденсатора. Однако помните предупреждение о безопасности. Конденсатор необходимо разрядить, чтобы избежать травм.

Для доступа и проверки высоковольтного конденсатора:

1. Отключите питание микроволновой печи.
2. Снимите корпус микроволновой печи.
3. Разрядите конденсатор (см. предупреждение о безопасности выше).
4. Снимите конденсатор.
5. Проверьте конденсатор с помощью измерителя VOM, который позволяет измерять емкость.
6. Замените неисправный высоковольтный конденсатор.

6. Неисправность высоковольтного трансформатора

Другая причина, по которой микроволновая печь может не греть, заключается в выходе из строя высоковольтного трансформатора. Неисправный трансформатор часто образует дугу (быстрое выделение энергии) и издает запах гари. Трансформатор имеет три обмотки, которые можно проверить с помощью мультиметра, чтобы определить необходимость замены трансформатора.

Как получить доступ и проверить высоковольтный трансформатор:

1. Отключить питание микроволновой печи.
2. Снимите корпус микроволновой печи.
3. Разрядите конденсатор (см. предупреждение о безопасности выше).
4. Снимите трансформатор с микроволновой печи.
5. Проверьте трансформатор с помощью мультиметра.
6. Замените неисправный трансформатор.

7. Дефект главной платы управления

Неисправности главной платы управления встречаются редко; однако, если вышеуказанные компоненты работают правильно, главная плата управления может быть неисправна. Плату управления можно проверить визуально на признаки подгорания или короткого замыкания. Если главная плата управления неисправна, ее необходимо заменить.

Для доступа и проверки главной платы управления:

1. Отключите питание микроволновой печи.
2. Снимите корпус микроволновой печи.
3. Снимите главную плату управления.
4. Проверьте плату управления на предмет возгорания, дугового разряда или обрыва соединения.
5. Замените неисправную плату управления.

Поделиться

10 лучших идей и идей по ремонту микроволновых печей

Pinterest

Посмотреть

Откройте для себя 10 лучших идей и вдохновения Pinterest для ремонта микроволновой печи. Вдохновляйтесь и пробуйте новое.

Сохранено с instructables.com

Как починить микроволновую печь

Как починить микроволновую печь: Моя микроволновая печь перестала работать. Если его выбросить, в мире появится еще один хлам, и мне придется потратить еще немного денег, чтобы вернуть новый. Я решил открыть микроволновую печь, чтобы посмотреть, смогу ли я ее спасти. Следующие шаги — это то, что я…

Техническое обслуживание устройства

Ремонт устройства

Ремонт микроволновой печи

Home Fix

РЕБОРНЫЙ

Разборка микроволновой печи GE – Помощь в ремонте микроволновой печи

Ремонт микроволновой печи GE? В этом видеоролике демонстрируется правильный и безопасный способ разборки микроволновой печи и доступ к частям, которые могут потребоваться для проверки и/или. ..

Over The Stove Microwave

Microwave Oven Repair

Microwave Cabinet

Ge Kitchen

Kitchen Island

Replacing Countertops

Single Wall Oven

Sharon HarrisonS

Sharon Harrison saved to DIY Home Repair

Saved from Appliance-repair-it.com

Руководство по ремонту микроволновой печи

На этой странице я проведу вас через этапы ремонта микроволновой печи. Это те же шаги, которые я предпринимаю при профессиональной диагностике микроволн.

Appliance Maintenance

Appliance Repair

Repair And Maintenance

Microwave Oven Repair

Fridge Repair

Solar Panels For Home

Best Solar Panels

Repair Guide

Diy Repair

Ronnie JessupR

Ronnie Jessup Сохранено в Microwave Repair

Сохранено с 911seattleappliancerepair.com

Эксперт по ремонту бытовой техники в Сиэтле, Белвью и Истсайде

Мы обслуживаем холодильники, морозильники, духовки, плиты, микроволновые печи, стиральные машины и сушилки всех основных марок бытовой техники. Позвоните по телефону 206-203-26651, где один вызов исправляет все

RV Appliances

Викинг.

Сиэтл Устройство сохранено в Sub Zero Repair Bellevue WA | Саб ноль ремонт

Сохранено с amazon.com

Изоляционная плита

Крышки волноводов для микроволновой печи, Juerly, 4 листа из слюдяных пластин в упаковке Теплоизоляционная плита для ремонтной детали универсальной микроволновой печи, 5,1x 5,1 дюйма

Изоляционная плита

Силиконовая смола

1 дюйм

Микроволновая печь

Мелкая кухонная техника

Аксессуары для дома

Тарелки

Крышка

Частицы

0002 Margot Balcaen сохранено в 3

Сохранено с youtube.com

как починить микроволновка не греет

микроволновка работает но не греет как починить микроволновка не греет-~-~~-~~~ -~~-~-Пожалуйста, посмотрите: «Как починить сломанный пластик с помощью метода сварки пластика …

Ремонт микроволновой печи

Микроволновый нагрев

Обслуживание бытовой техники

Руководства по ремонту

Подработка

Инженерное дело

Неоновые вывески

Очистка

Youtube

Hermann Ghallh

Hermann Ghall, сохраненный в микроволновой печи. AMA ISITMIYORSA ÇÖZÜMÜ BU VİDEODA arıza giderme kendin yap mikro dalga içinden ışık çıkma sorunu

Ремонт микроволновой печи

Кухонная техника

Youtube

Diy

Diy Kitchen Appliances

Home Appliances

Bricolage

Do It Yourself

Kitchen Gadgets

Kürşat KürşatK

Kürşat Kürşat saved to mikrodalga çalışmıyor,ısıtmıyor,Çıngı atıyor mikro

Saved from youtube. com

Как отремонтировать искрообразование в микроволновой печи | Sparking Ремонт микроволновой печи на хинди/урду

Здравствуйте! Зрители, я надеюсь, что у вас все в порядке. Сегодня мое видео о том, как починить искрящую микроволновую печь.
