Ремонт мультиметра: Ремонт мультимтера своими руками, как проверить исправность и узнать причину поломки

Ремонт мультиметра DT9205A (плата JGT9205-2)

26/05/2021

9.1 K

dt9205a, jgt9205-2, мультиметр, ремонт, схема

На этой неделе ремонтировал один из своих приборов, что-то в нём сгорело и он стал занижать показания. Заметил я это по показаниям измеренного напряжения на литиевых батарейках CR2032 для компьютерных материнских плат, у них должно быть напряжение около 3 вольт и более (обычно 3-3.4 вольта, если батарейка новая), а мой прибор показывал напряжение чуть более двух вольт. Не порядок!

А вот так выглядит и сам прибор:

Нажмите для увеличения изображения

Скажу сразу, оказалось, что мультиметр DT9205A может иметь совершенно разный вид и что самое плохое, совершенно разные схемы. На просторах интернета я насчитал около десятка различных разновидностей прибора DT9205A, убедитесь сами открыв картинки в Google с запросом «DT9205A». На сайтах китайских интернет-магазинов можно купить такой мультиметр по цене от 8 долларов США, разнообразие приборов модели DT9205A впечатляет, можно выбрать и купить мультиметр DT9205A на любой вкус, цвет и бюджет. Вот только две из десятка разновидностей и они внутри совершенно не похожи на мой мультиметр:

Нажмите для увеличения изображения

Нажмите для увеличения изображения

Нажмите для увеличения изображения

Нажмите для увеличения изображения

Нажмите для увеличения изображения

Нажмите для увеличения изображения

У меня же была одна из редких разновидностей данного мультиметра, одним из характерных отличий от других приборов серии DT9205A можно указать наличие именно двух кнопок около дисплея, кнопка ON/OFF (кнопка включения и выключения прибора) и кнопка HOLD (кнопка «заморозки» показаний на дисплее). Также на моём приборе была колодка для проверки транзисторов в виде прямой контактной площадки на восемь контактов, а у многих моделей мультиметров данной серии колодка круглая.

Скажу сразу, схему я искал долго. Много схем похожих, но ни одной нет именно для моего прибора. В итоге я так и не нашел подходящую схему, что немного затруднило ремонт.

Вот так выглядит плата моего мультиметр DT9205A. На плате есть маркировка JGT9205-2.

Нажмите для увеличения изображения

Нажмите для увеличения изображения

В моём приборе была одна видимая на глаз поломка — обугленный резистор R8 (номинал детали неизвестен) около зелёного элемента PTC с маркировкой 755. Резистор при прозвонке имел сопротивление в бесконечность, или около того, может мегаомы даже.

Я постараюсь выложить фото платы мультиметра DT9205A в хорошем качестве, т.к. при отсутствии схемы на данный прибор детальная информация по номиналам многих деталей ещё не раз поможет в ремонтах не только мне, но и вам.

Нажмите для увеличения изображения

Нажмите для увеличения изображения

Нажмите для увеличения изображения

Нажмите для увеличения изображения

Долго я не мог определиться с номиналом сгоревшего резистора, и на одном из форумов кто-то написал, что в подобных схемах в этом месте (рядом с элементом PTC) стоит резистор номиналом 1 или 1. 3 КОм. Я нашел на платах-донорах SMD резистор с маркировкой 102 (это и есть 1 КОм) и аккуратненько впаял его на место сгоревшего.

Подключил батарейку типа КРОНА и стал производить измерения. И да, прибор стал измерять напряжени в пределах нормы. На литиевой батарейке CR2032 показал 3.05 вольта, как и другой мультиметр. При измерении переменного напряжения в розетке, прибор показал 234 вольта — для нашего дома это нормально, бывает и 240.

Всё, мультиметр DT9205A отремонтирован и опять в строю, помогает ремонтировать другую электронику.

Теги этой статьи

• dt9205a
• jgt9205-2
• мультиметр
• ремонт
• схема

Близкие по теме статьи:

Коды неисправностей стиральной машины Индезит. Error codes for your Indezit washing machines.

785

codes, error, indezit, machine, washing, индезит, коды

Читать

Малогабаритный металлоискатель своими руками

1.2 K

генератор, металлоискатель, плата, прибор, радио, ремонт, схема

Читать

Подборка файлов для сервисного центра.

3.3 K

прошивка, ремонт, сервисный, скачать, схема, файл, центр

Читать

Системы охранного видеонаблюдения. Метки.

0

panasonic, wifi, атс, беспроводные, видео, видеокамеры, видеонаблюдение

Читать

Схемы блоков питания ATX, сборка № 4, БП «Chieftec».

65.9 K

atx, chieftec, power, supply, блок, включается, не

Читать

Интересное в новостях

25/12/2022 11:38

784

Сначала у их подвала было два выхода – во второй и четвертый подъезд. Но к середине марта выходы уже были завалены, и люди пробирались в укрытие и выбирались из него через узкий лаз. Старикам и детям…

Читать полностью

01/12/2022 12:00

616

Момент бомбового удара авиации российских оккупантов по драматическому театру 16 марта 2022 г. в городе Мариуполь, Украина, унёсшего жизни нескольких сотен горожан (женщин и детей).

Читать полностью

04/08/2022 12:50

988

Из Крыма приехали волонтёры в Мариуполь и привезли гуманитарную помощь для оставшихся в городе жителей, немного пообщались с пожилыми жителями города, мамочками с детьми и другими, кто нуждается в помощи….

Читать полностью

РЕМОНТ МУЛЬТИМЕТРА СВОИМИ РУКАМИ

При ремонтах электроники приходится проводить большое количество измерений различными цифровыми приборами. Это и осциллограф, и ESR метр, и то что используется чаще всего и без применения чего не обходится ни один ремонт: конечно-же цифровой мультиметр. Но иногда случается так, что помощь требуется уже самим приборам, и это случается даже не столько от неопытности, спешки или неосторожности мастера, как от досадной случайности, такой, как случилась недавно со мной.

Мультиметр DT серии – внешний вид

Дело было так: после замены пробитого полевого транзистора при ремонте блока питания ЖК ТВ, телевизор не заработал. Возникла мысль, которая должна была впрочем придти еще ранее, на этапе диагностики, но в спешке не удалось проверить ШИМ-контроллер хотя-бы на низкое сопротивление или замыкание между ногами. Снимать плату долго, микросхема была у нас в корпусе DIP-8 и прозвонить ее ноги на КЗ было нетрудно и поверх платы.

Электролитический конденсатор 400 вольт

Отключаю телевизор от сети, жду стандартные 3 минуты на разрядку емкостей в фильтре, тех самых больших бочонков, электролитических конденсаторов на 200-400 Вольт, которые каждый видел разбирая импульсный блок питания.

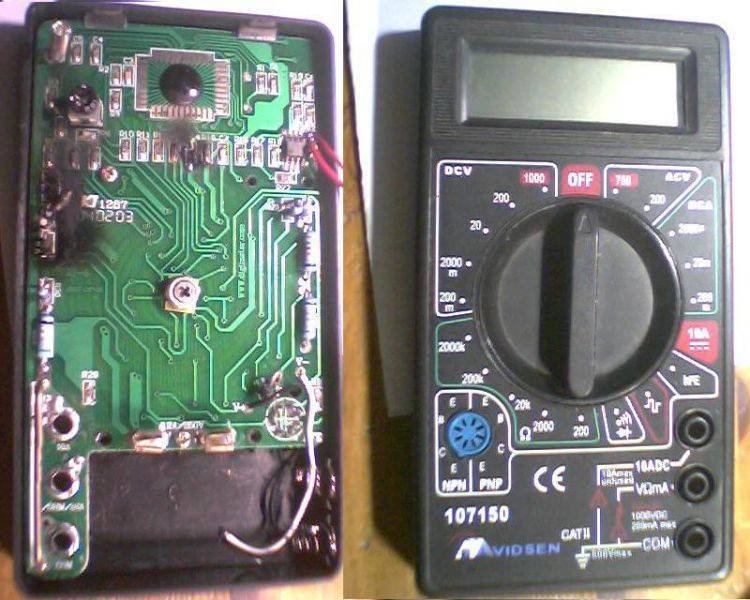

Разобранный мультиметр

Касаюсь щупами мультиметра в режиме звуковой прозвонки ножек ШИМ контроллера – вдруг раздается звуковой сигнал, убираю щупы с целью звонить остальные ножки, сигнал звучит еще 2 секунды. Ну, думаю, все: опять выгорели 2 резистора, один в цепи измерения сопротивления режима 2 кОм, на 900 Ом, второй на 1.5 – 2 кОм, стоящий скорее всего в цепях защиты АЦП. Ранее уже сталкивался с подобной неприятностью, в прошлом знакомый точно также попалил мне тестер, поэтому не стал огорчаться – съездил в радиомагазин за двумя резисторами в SMD корпусах 0805 и 0603, по рублю штука, и перепаял их.

Схема мультиметра DT-700C

Поиски информации по ремонту мультиметров на различных ресурсах, в свое время, выдали несколько типовых схем, на основе которых, построено большинство моделей дешевых мультиметров. Проблема заключалась в том, что позиционные обозначения на платах не соответствовали обозначениям на найденных схемах.

Сгоревшие резисторы на плате мультиметров

Но мне повезло, на одном из форумов человек подробно описал схожую ситуацию, выход из строя мультиметра при измерении с наличием напряжения в схеме, в режиме звуковой прозвонки. Если с резистором 900 Ом проблем не было, на плате несколько резисторов соединены цепочкой и найти его было просто. Тем более он почему-то не почернел, как обычно бывает при сгорании, и можно было прочитать номинал и попробовать измерить его сопротивление. Так как в мультиметре стоят точные резисторы, имеющие в своем обозначении 4 цифры, лучше, если есть возможность, менять резисторы на точно такие-же.

Сгоревший резистор СМД

В нашем радиомагазине не было прецизионных резисторов и я взял обычный на 910 Ом. Как показала практика, погрешность при такой замене будет совсем незначительная, ведь разница этих резисторов, 900 и 910 Ом составляет всего 1 %. С определением номинала второго резистора было сложнее – от его выводов шли дорожки к двум переходным контактам, с металлизацией, на обратную сторону платы, к переключателю.

Место для впаивания термистора

Но мне опять повезло: на плате были оставлены два отверстия соединенные дорожками параллельно с выводами резистора и подписывались они РТС1, дальше все было понятно. Термистор (РТС1) как известно нам по импульсным блокам питания, впаивается с целью ограничить токи через диоды диодного мостика при включении импульсного блока питания.

Резистор 1.5 кОм

Так как электролитические конденсаторы, те самые большие бочки на 200-400 вольт, в момент включения блока питания и первые доли секунды при начале заряда, ведут себя почти как короткое замыкание – это вызывает большие токи через диоды мостика, в результате которых мостик может сгореть.

Резистор 910 Ом

Термистор, упрощенно говоря, в нормальном режиме при протекании небольших токов, соответствующих режиму работы устройства, имеет низкое сопротивление. При резком многократном увеличении тока, сопротивление у термистора также резко увеличивается, что по закону Ома, как мы знаем, вызывает уменьшение тока на участке цепи.

Резистор 2 Ком Ом на схеме

При ремонте на схеме, предположительно мы меняем на резистор 1.5 кОм, резистор обозначенный на схеме номиналом 2 кОм, как писали на том ресурсе, откуда брал информацию, при первом ремонте, его номинал не критичен и рекомендовали поставить, все же на 1.5 кОм.

Продолжаем. После того, как конденсаторы зарядились и ток в цепи уменьшился, термистор снижает свое сопротивление и устройство работает в нормальном режиме.

Резистор 900 ом Ом на схеме

С какой целью термистор устанавливают вместо этого резистора в дорогих мультиметрах? С такой же целью как и в импульсных блоках питания – для снижения  больших токов, которые могут привести к сгоранию АЦП, возникающих в нашем случае в результате ошибки мастера, проводящего измерения, и защищающего тем самым аналого – цифровой преобразователь прибора.

АЦП мультиметра

Или, иначе говоря, ту самую черную каплю, после сгорания которой прибор обычно уже не имеет смысла восстанавливать, потому что это трудоемкое занятие и стоимость деталей превысит, как минимум, половину стоимости нового мультиметра.

Как мы можем перепаять эти резисторы – возможно подумают новички не имевшие ранее дела с SMD радиодеталями. Ведь у них в домашней мастерской, скорее всего нет паяльного фена. Здесь есть три способа:

1. Первый, будет нужен паяльник ЭПСН мощностью 25 ватт, с жалом лопатка с пропилом посредине, для того, чтобы греть разом оба вывода.
2. Второй способ, нанести откусив бокорезами, капельку сплава Розе или Вуда, сразу на оба контакта резистора, и греть жалом плашмя оба этих вывода.
3. И третий способ, когда у нас нет ничего кроме паяльника 40 ватт типа ЭПСН и обычного припоя ПОС-61 – мы наносим его на оба вывода так, чтобы припои смешались и в результате общая температура плавления безсвинцового припоя снизилась, и греем попеременно оба вывода резистора, пытаясь при этом его немного сдвинуть.

Обычно этого бывает достаточно, чтобы наш резистор отпаялся и прилип к жалу. Разумеется не забываем наносить флюс, лучше конечно жидкий Спирто канифольный флюс (СКФ).

Флюс СКФ

В любом случае, каким бы способом вы не демонтировали этот резистор с платы, на плате останутся бугорки старого припоя, нам нужно удалить его с помощью демонтажной оплетки, обмакнув ее в спирто-канифольный флюс. Кладем кончик оплетки прямо на припой и вдавливаем его, прогревая жалом паяльника до тех пор, пока весь припой с контактов не впитается в оплетку.

Демонтажная оплетка

Ну а дальше дело техники: берем купленный нами в радиомагазине резистор, кладем его на контактные площадки, которые мы освободили от припоя, придавливаем отверткой сверху и касаясь жалом паяльника мощностью 25 ватт, площадок и выводов находящихся по краям резистора, запаиваем его на место.

Оплетка для припоя – применение

С первого раза, наверняка выйдет кривовато, но самое главное что прибор будет восстановлен. На форумах мнения по поводу подобных ремонтов разделялись, некоторые доказывали, что в связи с дешевизной мультиметров их вообще не имеет смысла ремонтировать, мол выбросили и сходили купили новый, другие готовы были даже идти до конца и перепаивать АЦП). Но как показывает этот случай, иногда ремонт мультиметра дело довольно простое и экономически выгодное, а с подобным ремонтом вполне может справиться любой домашний мастер. Всем удачных ремонтов! AKV.

Устранение неисправностей и ремонт цифрового мультиметра

— Специалисты по цепям Цифровой мультиметр

Устранение неисправностей и ремонт — Специалисты по цепям перейти к содержанию Делиться:

22 апреля 2014 г.

При разумном уходе ваш цифровой мультиметр должен прослужить несколько лет. Может наступить момент, когда ваш мультиметр выйдет из строя, и вам придется решать, ремонтировать его или покупать новый. Перед тем, как отправиться на поиски нового мультиметра, вам следует воспользоваться разделом «Устранение неполадок и ремонт цифровых мультиметров» в качестве последней попытки спасти ваш мультиметр. По оценкам EPA, в 2009 г., американские потребители и предприятия отказались от телевизоров, компьютеров, сотовых телефонов и печатных периферийных устройств (включая принтеры, сканеры, факсы) на общую сумму 2,37 миллиона тонн.

Первым шагом при устранении неполадок является проверка аккумулятора и попытка включения цифрового мультиметра.

• Если мультиметр не включается или дисплей тусклый, возможно, батарея разряжена или разряжена. Просто замените батарею, и все будет готово.
• Если ваш мультиметр включается, но вы не получаете точных измерений, возможно, неисправны измерительные провода. Настройте мультиметр на измерение сопротивления и соедините выводы измерительного щупа. Он должен показывать ноль Ом.
• Если номинальное сопротивление превышает один Ом или показания неустойчивы, проблему можно устранить, заменив провода пробника.
• Если вы все еще не смогли решить проблему, следующим шагом будет разборка вашего цифрового мультиметра. Используйте маленькую отвертку, чтобы удалить винты, скрепляющие корпус.

Во-вторых, давайте проверим предохранитель, так как вы открыли мультиметр, найдите предохранитель и удалите его.

• Если это предохранитель из прозрачного стекла, осмотрите внутреннюю часть, чтобы убедиться, что тонкая проволока внутри не перегорела.
• Если он перегорел, замените его.
• Если это керамический предохранитель, вам придется проверить его сопротивление другим мультиметром.
• Если сопротивление отсутствует, его необходимо заменить. (Проконсультируйтесь с руководством вашего мультиметра, чтобы узнать, какой предохранитель вам нужен.)

Наконец, для проводов и других соединений, которые могут быть повреждены коррозией или сломаны.

• Если вы обнаружите поврежденное соединение, отпаяйте его с помощью паяльника и фитиля и снова припаяйте.
• Проверьте наличие незакрепленных деталей или винтов внутри корпуса мультиметра и закрепите их надлежащим образом.

Соберите цифровой мультиметр, настройте его на измерение сопротивления и соедините выводы щупа. Он должен хорошо читаться под одним омом. Устранение неполадок и ремонт цифрового мультиметра — это базовый процесс ремонта. Если мультиметр по-прежнему неисправен, возможно, пришло время его заменить.

Поданный в: ремонт цифровых мультиметров, диагностика цифрового мультиметра, дмм помоги, ремонт дмм

Делиться: Предыдущая статья Проект «Умный дом» — часть 4

Выберите первый элемент для сравнения

Выберите второй элемент для сравнения

Выберите третий элемент для сравнения

Сравнивать

Мультиметр | Упростите поиск и устранение неисправностей

Если вы регулярно читаете этот блог, вы, несомненно, заметили, что есть один инструмент, который мы рекомендуем использовать в начале почти каждого ремонта бытовой техники: мультиметр. Это устройство может помочь вам определить источник проблемы, будь то проблема с входным питанием или неисправный компонент. Ваша электрическая духовка не нагревается из-за перегоревшего нагревательного элемента? Неисправный впускной клапан препятствует наполнению посудомоечной машины водой? Перегорел ли термопредохранитель сушилки? Мультиметр может помочь определить это, поэтому вы можете быть уверены, что заменяете деталь, которая на самом деле вызывает проблему.

И это не только неисправности бытовой техники, которые можно устранить с помощью мультиметра. Детали нагревательных и охлаждающих устройств, такие как воспламенители печей или конденсаторы конденсаторов центрального кондиционера, а также компоненты наружного энергетического оборудования, такие как пусковые выключатели или батареи, также можно проверить с помощью мультиметра. Проще говоря, мультиметр сэкономит вам время и деньги на ремонт, избавив вас от догадок при поиске и устранении неисправностей. Вот обзор того, что это устройство делает и как оно это делает…

Основы мультиметра

Несмотря на то, что мультиметры бывают разных форм и размеров, они часто выполняют одни и те же функции: способность измерять электрическую целостность, напряжение и сопротивление. Диск используется для выбора как функции, так и диапазона проводимого теста. На цифровых счетчиках на ЖК-дисплее отображаются показания выбранной функции. Положение стрелки будет таким же для аналоговых счетчиков.

Счетчики будут иметь два провода или щупа, которые используются для установления контакта с электрическими клеммами. Красный вывод измерителя обычно идентифицируется как положительный, а черный — как отрицательный. Счетчики будут иметь два или более портов для подключения проводов. Черный провод должен быть подключен к общему порту. Красный щуп можно подключить к порту, который будет измерять вольты, сопротивление в омах и ток ниже 200 мА, или на некоторых моделях к порту, который позволит измерять мА выше 200 или даже микроампер.

Как использовать мультиметр для проверки непрерывности

Чаще всего мультиметр используется для проверки целостности цепи — непрерывного электрического пути, присутствующего в компоненте. Если компонент не проходит проверку целостности, скорее всего, он неисправен и требует замены. Термостаты, предохранители, переключатели, нагревательные элементы, датчики и соленоидные катушки могут быть проверены на непрерывность.

При использовании аналогового мультиметра для этого теста сначала поверните диск выбора диапазона до минимального значения сопротивления в Омах, затем откалибруйте мультиметр, соединив вместе металлические концы проводов, устанавливая стрелку мультиметра на «ноль». Калибровка не потребуется при использовании цифрового счетчика; просто поверните диск выбора диапазона на самое низкое значение сопротивления в омах или «сопротивление с тоном», если ваш измеритель имеет эту опцию. Теперь вы готовы начать тестирование:

• Прикоснитесь черным проводом к одной из клемм или проводов компонента, а красным проводом — к другой клемме или проводу.
• При проверке выключателя, предохранителя, термостата или датчика показания счетчика должны показывать «нулевое» сопротивление в омах, если компонент имеет непрерывность.
• Если стрелка аналогового счетчика не двигается или показания цифрового дисплея существенно не меняются, значит, в компоненте нарушена непрерывность и, скорее всего, он неисправен.

При проверке двухконтактного переключателя на непрерывность помните, что компонент будет иметь непрерывность либо до срабатывания переключателя, либо после него. Если предполагается, что выключатель имеет непрерывность после приведения в действие, он считается «нормально разомкнутым»; если выключатель должен иметь непрерывность до срабатывания , он считается «нормально закрытым». Три концевых переключателя будут иметь общую клемму в дополнение к «нормально закрытой» клемме и «нормально разомкнутой» клемме. Общий вывод обычно обозначается буквами «СОМ», нормально закрытый — буквами «NC», нормально открытый — буквами «NO». Для проверки переключателя:

• Соедините черный провод с общей клеммой, а красный провод с «нормально разомкнутой» клеммой.
• Включите переключатель.
• На дисплее мультиметра должно отображаться «нулевое» сопротивление в Омах.
• Подсоедините красный провод к «нормально закрытой» клемме. Дисплей измерителя должен показывать «ноль» Ом сопротивления до того, как переключатель будет приведен в действие.

Если клемма переключателя дает положительный результат на непрерывность, когда она не должна быть положительной (например, «нормально разомкнутая» клемма
дает положительный результат перед срабатыванием переключателя), то часть, вероятно, замкнута накоротко. Это указывает на то, что переключатель неисправен и его необходимо заменить.

Другие компоненты, такие как нагревательные элементы электрической сушилки, также могут быть подвержены короткому замыканию. При проверке на короткое замыкание один вывод должен касаться клеммы или провода, а другой вывод должен касаться внешнего металлического корпуса или крышки компонента. Если на дисплее измерительного прибора отображается сопротивление в омах, то в компоненте произошло короткое замыкание.

Тестирование напряжения

Мультиметр также может определить, присутствует ли напряжение и какое оно: можно найти в автомобилях, газонокосилках и многих беспроводных устройствах.

Установите шкалу измерителя в соответствующий диапазон выше ожидаемого результата (пример: «200 вольт» при тестировании стандартной настенной розетки на 120 вольт).

Контакт мультиметра ведет к источнику питания (сетевая розетка или шнур питания) или к нагрузке (элемент или двигатель). Будьте предельно осторожны при тестировании — не касайтесь металлическими концами проводов мультиметра или его клеммами пальцами во избежание поражения электрическим током.

Дисплей мультиметра должен показывать, какое напряжение присутствует. Если компонент не получает правильное напряжение, то, скорее всего, этот компонент не является источником проблемы.

Как отмечалось выше, большинство настенных розеток в Северной Америке обеспечивают 120 вольт переменного тока. Однако для работы некоторых приборов, таких как электрические сушилки и плиты, требуется 240 вольт переменного тока. Розетки, к которым подключены эти приборы, обеспечивают две ветви напряжения, каждая из которых несет напряжение 120 вольт. При тестировании розетки на 240 вольт каждая розетка должна обеспечивать напряжение, близкое к 120 вольт и 240 вольт в сочетании, хотя показания могут отличаться.

Имейте в виду, что в цепи переменного тока (например, в настенной розетке) используется переменная полярность, поэтому выводы мультиметра можно поменять местами, не влияя на показания напряжения. То же самое неверно при проверке цепи постоянного тока (например, автомобильного аккумулятора), которая имеет постоянную полярность. При проверке цепи постоянного тока положительный вывод должен контактировать с положительной клеммой, а отрицательный вывод должен контактировать с отрицательной клеммой; в противном случае вы можете получить отрицательное значение.

Использование мультиметра для измерения сопротивления

Использование мультиметра для измерения сопротивления компонента может определить, соответствует ли компонент заводским спецификациям и работает ли он нормально. Каждый компонент, потребляющий ток, имеет определенный уровень сопротивления, включая двигатели, нагревательные элементы и клапаны подачи воды. Как правило, часть, которая предназначена для создания тепла (например, нагревательный элемент), будет иметь меньшее сопротивление, чем обмотки двигателя или катушки клапана. Платы управления часто используют термистор или датчик, значение сопротивления которых изменяется при повышении или понижении температуры внутри прибора.

При проверке сопротивления компонент необходимо изолировать от цепи; в противном случае другие компоненты в этой цепи могут повлиять на показания. Не следует пытаться измерять сопротивление в цепи под напряжением.

Если вы не знаете, где установить шкалу диапазона измерителя, мы рекомендуем начать с самого низкого значения (пример: «200 Ом сопротивления»). Затем вы можете перемещать циферблат на все более высокие значения сопротивления в Омах по мере необходимости.

Найдите мультиметр и необходимые запасные части в Repair Clinic

В дополнение к миллионам запасных частей оригинальных производителей для бытовой техники, наружного силового оборудования, нагревательных и охлаждающих устройств, Repair Clinic.
